ИНСТРУКЦИЯ

Центральный пункт системы единого времени космодрома «Восточный» ТСЮИ.403511.010

Методика поверки

ТСЮИ.403511.010МП

р.п. Менделееве 2016 г.

СОДЕРЖАНИЕ

Настоящая методика поверки распространяется на центральный пункт системы единого времени космодрома «Восточный» ТСЮИ.403511.010 (далее - ЦП-СЕВ) и устанавливает методы и средства первичной, периодической и внеочередной поверок.

Интервал между поверками 1 год.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1      Метрологические характеристики ЦП-СЕВ, подлежащие поверке и операции

поверки, приведены в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Обязательность поверки параметров при

первичной поверке

периодической поверке

при выпуске

после ремонта

1 Внешний осмотр

7.1

да

да

да

2 Опробование

7.2

да

да

да

3 Определение (контроль) метрологических характеристик

7.3

3.1 Определение номинальных значений частоты выходных сигналов 1 Гц и 5 МГц на нагрузках 50 Ом

7.3.1

да

да

да

3.2 Определение среднего квадратического значения (СКЗ) напряжения выходных сигналов 5 МГц на нагрузке 50 Ом

7.3.2

да

да

да

3.3 Определение параметров импульсного сигнала частотой 1 Гц на нагрузке 50 Ом

7.3.3

да

да

да

3.4 Определение относительной погрешности по частоте в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

7.3.4

да

да

да

3.5 Определение абсолютного смещения собственной шкалы времени (ШВ) относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

7.3.5

да

да

да

3.6 Определение среднего квадратического отклонения (СКО) результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

7.3.6

да

да

да

  • 1.2 При получении отрицательных результатов поверки по любому пункту таблицы 1 ЦП-СЕВ бракуется и направляется в ремонт.

2. СРЕДСТВА ПОВЕРКИ
  • 2.1 Рекомендуемые средства поверки приведены в таблице 2.

Таблица 2

Наименование средств поверки

Требуемые технические характеристики средств поверки

Рекомендуемое средство поверки(тип)

Номер пункта методики поверки

диапазон измерений

погрешность

1 Аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем      ГЛО

НАСС/GPS

Номинальное значение частоты 1 Гц

Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной     по

грешности синхронизации ШВ к ШВ UTC(SU), UTC(USNO), системным ШВ систем ГЛОНАСС и GPS не более 15 нс

NV08C

7.3.4-7.3.6

2 Частотомер универсальный

Диапазон измеряемых интервалов времени от

5 нс до 106 с

Пределы допускаемой абсолютной погрешности измерения интервалов времени ±0,62 нс (для интервалов времени не более 100 мкс)

CNT-90

7.3.1, 7.3.4

7.3.6

3 Осциллограф цифровой

Диапазон рабочих частот от 0 до 1 ГГц; диапазон   измерений

напряжения ± 5 В

Пределы допускаемой абсолютной погрешности измерений напряжения

±0,02-8 [дел ] • Коткл [В/дел ], где Катил- коэффициент отклонения

DSO-Х3012А

7.3.2, 7.3.3

4 Нагрузочные сопротивления

(50 ± 0,3) Ом

Вспомогательное обо

рудование

7.3.1 -7.3.6

  • 2.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства о поверке или знак поверки на приборе или в технической документации.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ.
  • 3.1 Поверка должна осуществляться лицами, имеющими опыт в области радиочастотных измерений и аттестованными в качестве поверителей.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.2.091-2012

  • 4.2 К поверке ЦП-СЕВ допускается персонал, имеющий квалификационную группу не ниже третьей для электроустановок с напряжением до 1000 В.

5. УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении операций поверки должны соблюдаться следующие нормальные ус

ловия:

-температура окружающего воздуха, °C ............................................................20±5;

  • - относительная влажность воздуха, % ....................................................от 30 до 80;

  • - атмосферное давление, кПа....................................................................от 84 до 106;

  • - напряжение питающей сети, В ...................................................................220,0±4,4;

  • - частота питающей сети, Гц .................................................................................50±1.

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1     Поверитель должен изучить руководство по эксплуатации поверяемого ЦП-СЕВ и руководства по эксплуатации используемых средств поверки.

  • 6.2 Перед проведением операций поверки необходимо:

  • - проверить комплектность поверяемого ЦП-СЕВ;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в технической документации).

Перед проведением поверки необходимо подготовить к работе ЦП-СЕВ в соответствии с разделом 6 документа «Центральный пункт системы единого времени космодрома «Восточный». Руководство по эксплуатации. ТСЮИ.403511.010 РЭ» (далее - РЭ).

  • 7. ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр
  • 7.1.1 Произвести внешний осмотр ЦП-СЕВ, убедиться в отсутствии внешних механических повреждений и неисправностей, влияющих на работоспособность ЦП-СЕВ.

    • 7.1.1.1 При проведении внешнего осмотра проверить:

  • - сохранность пломб;

  • - чистоту и исправность соединителей;

  • - отсутствие внешних механических повреждений корпуса, мешающих работе с прибором, и ослабления элементов конструкции;

  • - сохранность органов управления.

  • 7.1.2  ЦП-СЕВ, имеющие дефекты (механические повреждения), бракуют и направляют в ремонт.

7.2 Опробование
  • 7.2.1 Опробование провести в соответствии с п. 6.2.3 РЭ.

  • 7.2.2 Результаты опробования считать положительными, если по истечении 10 секунд не включается звуковая аварийная сигнализация, а индикаторы «ИСПРАВ.» не гаснут и (или) засвечиваются индикаторы «ОТКАЗ».

7.3 Определение (контроль) метрологических характеристик
  • 7.3.1 Определение номинальных значений частоты выходных сигналов 1 Гц и 5 МГц на нагрузке 50 Ом

    • 7.3.1.1 Определение номинальных частот выходных сигналов произвести с помощью частотомера универсального CNT-90.

    • 7.3.1.2 Настроить «вход А» частотомера универсального CNT-90 в соответствии с параметрами входных сигналов 1 Гц и 5 МГц.

Поочередно подать на вход «вход А» выходные сигналы от ЦП-СЕВ.

  • 7.3.1.3 Результаты поверки считать положительными, если номинальные значения частоты находятся в пределах:

(1,000 000±0.000 005) Гц;

(5 000 000, 000 00±25) Гц.

  • 7.3.2 Определение СКЗ напряжения выходного сигнала 5 МГц на нагрузке 50 Ом

    • 7.3.2.1 Измерения провести с помощью осциллографа DSO-X3012A и нагрузочных сопротивлений.

Для этого включить осциллограф DSO-X3012A в соответствии с его Руководством по эксплуатации и прогреть его в течении 30 мин. Подключить на вход осциллографа выходной сигнал частотой 5 МГц на нагрузке 50 Ом. Произвести синхронизацию входного сигнала.

  • 7.3.2.2 Результаты поверки считать положительными, если значения СКЗ выходного сигнала 5 МГц на нагрузке 50 Ом находится в пределах (1,0±0,2) В.

  • 7.3.3 Определение параметров импульсного сигнала 1 Гц на нагрузке 50 Ом.

    • 7.3.3.1 Определению подлежат следующие параметры импульсного сигнала:

  • - уровень напряжения импульсного сигнала 1 Гц;

  • - длительность импульсного сигнала 1 Гц;

  • - длительность переднего фронта импульсного сигнала .

  • 7.3.3.2 Определение параметров импульсного сигнала 1 Гц произвести с помощью осциллографа DSO-X3012A.

  • 7.3.3.3 Включить осциллограф DSO-X3012A в соответствии с его Руководством по эксплуатации и прогреть его в течении 30 мин. Подать выходной сигнал 1 Гц с выхода ЦП-СЕВ на вход осциллографа при сопротивлении нагрузки 50 Ом. Произвести синхронизацию входного сигнала. Определить параметры импульсного сигнала 1 Гц.

  • 7.3.3.4 Результаты поверки считать положительными, если параметры сигнала удовлетворяют требованиям:

  • - уровень напряжения импульсного сигнала 1 Гц           -от 3,5 до 4,5 В;

  • - длительность импульсного сигнала 1 Гц                 - от 1,9 до 2,1 мкс;

  • - длительность переднего фронта импульсного сигнала     - не более 10 нс.

  • 7.3.4 Определение относительной погрешности по частоте в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

    • 7.3.4.1 Определение относительной погрешности частоты -у- (f- номинальное значение частоты; А/ = fy - fx) провести методом сравнения ШВ ЦП-СЕВ со ШВ UTC(SU) частотомером универсальным CNT-90 по схеме, приведенной на рисунке 1.

Время прогрева ЦП-СЕВ должно составлять не менее 1 суток.

  • 7.3.4.2 Включить аппаратуру навигационно-временную потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C в соответствии с его Руководством по эксплуатации и прогреть в течении установленного времени.

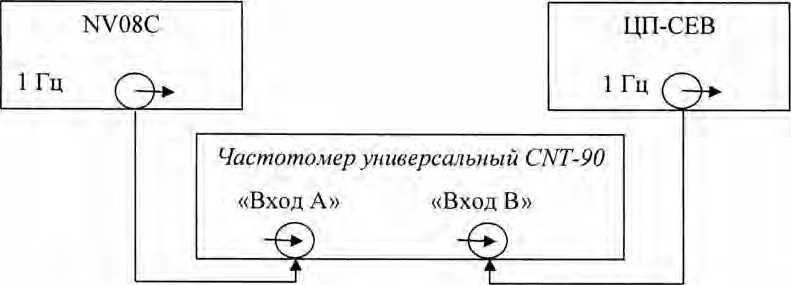

    Рисунок 1 - Схема определения относительной погрешности по частоте

  • 7.3.4.3 На вход «Вход А» частотомера CNT-90 подать сигнал 1 Гц от NV08C, на вход «Вход В» - сигнал 1 Гц от ЦП-СЕВ с блока формирования ШВ.

  • 7.3.4.4 Запустить измерения интервала времени при минимальном интервале времени наблюдения 100 с. По истечении указанного времени зафиксировать среднее значение смещения 111В ЦП-СЕВ относительно ШВ UTC(SU).

  • 7.3.4.5 По истечении интервала времени наблюдения 105 с (немногим более 28 ч) повторить п. 7.3.4.3-7.3.4.4.

  • 7.3.4.6 Вычислить изменение смещения ШВ ЦП-СЕВ Дт. Рассчитать относительную погрешность по частоте по формуле (1):

(1)

  • 7.3.4.7 Результаты поверки считать положительными, если значения относительной погрешности по частоте в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS находятся в пределах ±1,010" .

7.3.5 Определение абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/ GPS

  • 7.3.5.1 Абсолютное смещение собственной ШВ относительно ШВ UTC(SL') в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS определить с помощью аппаратуры навигационно-временной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C и частотомера универсального CNT-90 по схеме, приведенной на рисунке 2.

    NV08C

    |ГцО

ЦП-СЕВ

|ГаО

Частотомер универсальный CNT-90

«Вход А» «Вход В»

.....-

Рисунок 2 - Схема определения абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

  • 7.3.5.2 На вход частотомера «Вход В» подать импульсный сигнал 1 Гц от ЦП-СЕВ, на вход частотомера «Вход А» подать импульсный сигнал 1 Гц от аппаратуры навигационновременной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C. Частотомер универсальный CNT-90 установить в режиме измерений интервалов времени. Настроить входы «А» и «В» в соответствии с параметрами импульсных сигналов 1 Гц:

  • - импульсный сигнал;

  • - измерения по переднему фронту;

  • - входная нагрузка 50 Ом;

  • - уровень напряжения точки привязки по переднему фронту 0,5 В.

  • 7.3.5.3 Произвести не менее 100 измерений интервала времени между импульсными сигналами 1 Гц от ЦП-СЕВ и NV08C (абсолютного смещения собственной ШВ относительно ШВ UTC (SU)).

  • 7.3.5.4 Результаты поверки считать положительными, если значения абсолютного смещения собственной ШВ относительно ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS находятся в пределах ±200 нс.

7.3.6 Определение СКО результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS

  • 7.3.6.1 СКО результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS определить с помощью аппаратуры навигационновременной потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS NV08C и частотомера универсального CNT-90 по схеме, приведенной на рисунке 2.

  • 7.3.6.2 Повторить п. 7.3.5.2.

  • 7.3.6.3 На частотомере универсальном CNT-90 запустить измерения на интервале времени наблюдения 1 сут. По окончании измерений частотомер универсальный CNT-90 автоматически выдаст значение СКО результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS.

  • 7.3.6.4 Результаты поверки считать положительными, если значение СКО результатов сравнения собственной ШВ со ШВ UTC(SU) в режиме синхронизации по сигналам КНС ГЛОНАСС/GPS не более 100 нс.

8     Оформление результатов поверки
  • 8.1 При положительных результатах поверки оформить «Свидетельстве о поверке», в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815».

  • 8.2 При отрицательных результатах поверки ЦП-СЕВ к применению не допускается и на него выдается извещение о непригодности установленного образца.

    Заместитель начальника

    А.С. Гончаров

    С.А. Семенов

ГМЦ ГСВЧ (НИО-7)

ФГУП «ВНИИФТРИ»

Инженер 1 категории отд. № 78

ФГУП «ВНИИФТРИ»
