Методика поверки «Газоанализаторы стационарные А-Тогаз G201» (Код не указан!)

УТВЕРЖДАЮ

Заместитель директора

«вниимс»

_ В.Н. Яншин

2015 г.

Газоанализаторы стационарные А-Тогаз G201

Методика поверки

г. Москва 2015 г.

Настоящая методика поверки распространяется на газоанализаторы стационарные А-ТОГАЗ G201 с оптическими датчиками для измерения в воздухе рабочей зоны довзрывоопасных концентраций метана, этана, пропана, н-бутана и других углеводородов, объемной доли двуокиси углерода и устанавливает методы их первичной поверки и периодической поверки в процессе эксплуатации.

Интервал между поверками 1 год

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

  Наименование операции	Номер пункта методики поверки	Обязательность проведения при
  		первичной поверке	периодической поверке
  1 Внешний вид	6.1	Да	Да
  2 Опробование	6.2	Да	Да
  3 Подтверждение соответствия программного обеспечения	6.3	Да	Нет
  4 Определение метрологических характеристик	6.4
  4.1 Определение основной погрешности газоанализатора	6.4.1	Да	Да
  4.2   Определение   времени установления выходного сигнала	6.4.2	Да	Нет

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2 и газовые смеси (ГС), указанные в таблице 3.

Таблица 2 - средства поверки

Таблица 3 - технические характеристики ГСО ПГС, используемых при поверке газоанализаторов

Примечания:

• 1. Изготовители и поставщики ГСО ПГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

• 2. ПНГ - поверочный нулевой газ.

• 3. Азот особой чистоты сорт 2-ой по ГОСТ 9293-74 в баллоне под давлением.

• 3.1  При проведении поверки соблюдают требования безопасности, изложенные в руководстве по эксплуатации АКИР.413311.007 РЭ.

• 3.2  Выполняют требования техники безопасности в соответствии с действующими «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением», «Правилами техники безопасности при эксплуатации электроустановок потребителей».

• 3.3  Не допускается сбрасывать газовые смеси в атмосферу рабочих помещений.

• 3.4  Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

При проведении поверки должны быть соблюдены следующие условия:

• 5.1  Подготовить к работе эталонные средства измерений или вспомогательные средства поверки в соответствии с требованиями их эксплуатационной документации.

• 5.2  Проверить комплектность поверяемого газоанализатора в соответствии с разделом

• 1.3 руководства по эксплуатации АКИР.413311.006 РЭ - при первичной поверке.

• 5.3  Подготовить газоанализатор к работе в соответствии с разделом 2.1 руководства по эксплуатации АКИР.413311.006 РЭ.

• 5.4  Выдержать ГС в баллонах под давлением и поверяемые газоанализаторы в помещении, в котором будет проводится поверка, в течении не менее 24ч.

• 6.1  Внешний осмотр

  • 6.1.1 При внешнем осмотре должно бьггь установлено:

• - отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность составных частей газоанализатора;

• - наличие маркировки газоанализатора согласно требованиям раздела 1.6 руководства по эксплуатации АКИР.413311.006 РЭ.

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует вышеперечисленным требованиям.

• 6.2  Опробование

При опробовании проводится проверка функционирования газоанализатор согласно разделу 2.1 руководства по эксплуатации АКИР.413311.006 РЭ.

Результат проверки функционирования считают положительным, если газоанализатор переходит в режим измерения и отсутствуют сигналы об отказах.

• 6.3  Подтверждение соответствия программного обеспечения

Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которые было зафиксировано (внесено в банк данных) при испытаниях для целей утверждения типа.

Для проверки соответствия ПО выполняются следующие операции:

• -  проводят визуализацию идентификационных данных ПО газоанализатора (отображение номера версии ПО на дисплее индикатора и/или терминала (при наличии) при включении и/или по запросу через интерфейс RS-485/HART);

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа) и приведенными в АКИРА 13311.006 РЭ.

Результат проверки соответствия программного обеспечения считают положительным, если номер версии не ниже указанного в Описании типа.

• 6.4  Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора проводят по схеме, приведенной на рисунке А. 1 Приложения А в следующей последовательности:

• 1) Включают питание газоанализатора и прогревают его не менее 10 мин.

• 2) На вход газоанализатора подают ГСО ПГС (Таблица 3) в последовательности:

• - №№1-2-3-2-1-3 при первичной поверке;

• - №№1-2-3 при периодической поверке.

Время подачи каждой ГСО ПГС не менее 120с (при суммарной длине газовых линий не более 2м).

• 3) Фиксируют установившиеся показания при подаче ГСО ПГС.

• 4) Пересчет значений содержания определяемого компонента, выраженных в объемных долях, (%), в доли НКПР (%НКПР), выполняют по формуле:

С? = х 100,   (1)

¹ Снкпр               ⁷

где С* - объемная доля определяемого компонента, указанная в паспорте i-й ГСО ПГС, %; Снкпр - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), % (согласно ГОСТ 30852.19-2002).

• 5) Значение основной абсолютной погрешности газоанализатора в i-ой точке проверки Ai, %НКПР, для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле:

^1 = Ci- Cf, (2)

где Ci - результат измерений содержания определяемого компонента на входе газоанализатора, %НКПР.

С* - действительное значение содержания определяемого компонента в i-ой ГСО ПГС, %НКПР.

• 6) Значение основной относительной погрешности газоанализатора в i-ой точке проверки 5i,%, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле:

6_f=^xl00,  (3)

Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке проверки не превышает значений, указанных в таблице Б.1 Приложения Б для соответствующего определяемого компонента.

• 6.4.2 Определение времени установления показаний газоанализатора

Определение времени установления показаний газоанализатора допускается проводить одновременно с определением погрешности по п.6.4.1 при подаче ГСО ПГС №3 в следующем порядке:

• 1) Подать на газоанализатор ГСО ПГС №3. зафиксировать установившееся значение показаний газоанализатора;

• 2) Рассчитать значение, равное 0,1 от показаний газоанализатора, полученных в п.1);

• 3) Снять камеру калибровочную с входа газоанализатора, включить секундомер и зафиксировать на чистом атмосферном воздухе время достижения показаний, рассчитанных на предыдущем шаге.

Результат считают положительным, если время установления показаний не превышает 10 с.

• 7.1 Результаты поверки анализаторов заносят в протокол.

• 7.2  Положительные результаты поверки анализаторов оформляют выдачей свидетельства в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России № 1815 от 02.07.2015 г.).

7.3Анализаторы. не удовлетворяющие требованиям настоящей инструкции, к эксплуатации не допускают. Анализаторы изымают из обращения, свидетельство о поверке изымают и выдают извещение о непригодности с указанием причин в соответствии с Порядком проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утв. приказом Минпромторга России № 1815 от 02.07.2015 г.).

• 7.4 После ремонта анализаторы подвергают поверке.

Начальник отдела ФГУП "ВНИИМС

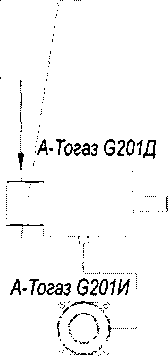

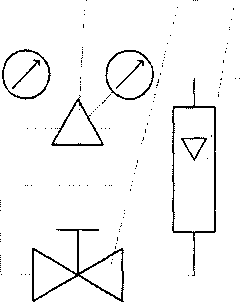

Схема подачи ГС на газоанализаторы стационарные А-Тогаз G201

1        2      3   4    5

• 1 - источник ГСО-ПГС (баллон или генератор);

• 2 -редуктор баллонный (при использовании ПГС в баллонах под давлением)

• 3 - вентиль тонкой регулировки (при использовании ПГС в баллонах под давлением);

• 4 - индикатор расхода (ротаметр);

• 5 - камера калибровочная;

Примечание - блок питания постоянного тока, используемый при поверке газоанализаторов А-ТОГАЗ G201, на схеме не показан.

Рисунок А.1 - Схема подачи ГСО ПГС на газоанализаторы при проведении поверки

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица Б. 1

Примечания:

• 1) Значения НКПР горючих газов и паров горючих жидкостей указаны в соответствии с ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

• 2) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы для смесей, содержащих только один измеряемый горючий компонент.
