Методика поверки «Приборы измерительные регистрирующие многоканальные Hioki серии 8000 модификации 8200, 8826, 8860, 8870-20, MR8847, MR8875, MR8880-20» (МП 2208-0039-2013)

УТВЕРЖДАЮ

Приборы измерительные регистрирующие многокан модификации 8200, 8826, 8860, 8870-20, MR8847,

Методика поверки

МП 2208- 0039 -2013

СОГЛАСОВАНО

4

Руководитель лаборатории

СОГЛАСОВАНО

ов Руководитель отдела

Санкт-Петербург

2013

Да

Да

льность ния при по-

чной

Да

Да

периодической

5

Да

Да

Определение погрешностей измерений напряжения переменного тока

Проверка идентификационных данных программного обеспечения

Определение погрешности измерений температуры с помощью термопар (модификации 8826, 8860, MR8847. MR8875).

Определение погрешностей измерений силы переменного тока(модификации 8200, 8826, 8860, MR8847)

_______________________3______________________

Многофункциональный калибратор TRX-IIR в режиме воспроизведения сигналов термопар, диапазон от минус 10 до 100 мВ, погрешность ±(0,01 % от показаний + 0,005 % от диапазона)

Установка поверочная универсальная УППУ-МЭ-3.1, диапазон регулирования напряжения 1-500 В; диапазон регулирования тока 0,005-100 А. Предел допускаемого значения основной относительной погрешности измерени тока - ±[0,01 +0,005|(1_н/1)-1|] для 1_н 0,1 А до 100 А, ±[0,01+0,01 |(1_Н/ 1_н0,05А;

напряжения - ±[0,01+0.005 |(U_H/U)-1|] ; активной мощности -± [0,015 + 0,005 |(Р_н/Р)-1|].

Предел допускаемой абсолютной погрешности измерения коэффициента мощности ±0,005. Диапазон измерения частоты переменного тока (от 40 до 70) Гц. Пределы допускаемой абсолютной погрешности измерений частоты переменного тока ±0,01 Гц.

Примечание: Допускается применение средств поверки, не приведенных в перечне, но имеющих характеристики не хуже приведенных в таблице.

• 1.2 Указанные средства поверки должны быть поверены и иметь действующие свидетельства о поверке или аттестации.

• 1.3 Работа с указанными средствами измерений должна проводиться в соответствии с документацией по их эксплуатации.

• 2.1 При поверке приборов соблюдать действующие правила эксплуатации электроустановок.

• 2.2 Специалист, осуществляющий поверку, должен иметь квалификацию поверителя в области электрических измерений

Перечень документов:

• - ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

• - ГОСТ 12.2.007.0-75 Изделия электротехнические. Общие требования безопасности,

• - ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры;

• - ГОСТ 8.547-86 ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.

  20 ±5

  65 ± 15

  101,3 ±4,0

  220 ± 22

  50 ±0,5

• 3.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, °C

• - относительная влажность, %

• - атмосферное давление, кПа

• - напряжение питания, В

• - частота питания переменного тока, Гц

и всех

• 4.1 Проверяют наличие паспортов, свидетельств поверки метрологическим средств поверки.

• 4.2 Подготавливают средства поверки к работе в соответствии инстр

• 5.1 Внешний осмотр.

При проведении внешнего осмотра необходимо убедиться в:

ий по эксплуатации.

• - целостности прибора (отсутствие трещин или вмятин на корпусе);

• - соответствие комплектности, маркировки, упаковки требованиям^казанным в эксплуатационной документации;

• - зажимы прибора должны иметь все винты, резьба винтов должна быть исправна.

Приборы, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

• 5.2 Опробование.

При опробовании прибора проверяется возможность управления прибором с панели управления. Возможность регистрации сигналов, подаваемых на вход прибора, а также их распечатки. Неисправные приборы бракуются и направляются в ремонт.

• 5.3 Определение метрологических характеристик прибора

Поверку приборов на виды измерений напряжений постоянного и переменного тока, силы переменного тока, температуры с помощью термопар проводят по соответствующим пунктам методики, так как не все модификации и исполнения приборов выполняют эти функции.

• 5.3.1 Определение погрешности измерений напряжений постоянного тока.

  • 5.3.1.1 Соединить вход прибора (модуля) с выходными клеммами калибратора напряжений. При поверке на входе прибора последовательно устанавливаются значения напряжений воспроизводимых калибратором Поверку проводят при нижнем, среднем и верхнем значениях для каждого из пределов измерений.

  • 5.3.1.2 После установления значений регистрируют показания прибора, измеряющего задаваемую физическую величину.

  • 5.3.1.3 Значение абсолютной погрешности определяется как разность между значением показаний прибора и значением эталонного СИ.

Операции 5.3.1.1,5.З.1.2. 5.3.1.3 повторяются для всех каналов (входов модулей прибора).

Прибор считается прошедшим поверку, если значения погрешности не превышают пределов. указанных в описании типа.

• 5.3.2 Определение погрешности измерений напряжений переменного тока.

  • 5.3.2.1 Соединить вход прибора (модуля) с выходными клеммами установки поверочной универсальной УППУ-МЭ-3.1 согласно руководству по эксплуатации. При поверке на входе прибора последовательно устанавливаются значения напряжений воспроизводимых установкой поверочной. Поверку проводят при нижнем, среднем и верхнем значениях для каждого из пределов измерений.

  • 5.3.2.2 После установления значений регистрируют показания прибора, измеряющего задаваемую физическую величину.

  • 5.3.2.3 Значение абсолютной погрешности определяется как разность между значением показаний прибора и значением эталонного СИ.

Операции 5.3.2.1, 5.3.2.2, 5.3.2.3 повторяются для всех каналов (входов модулей прибора).

Прибор считается прошедшим поверку, если значения погрешности не превышают пределов, указанных в описании типа.

• 5.3.3 Определение погрешности измерений температуры с помощью термопар (модификации 8826, 8860, MR8847. MR8875).

Поверку проводят только для одного соответствующего канала прибора для проверки правильности выполнения алгоритма пересчета термоЭДС в значения температуры.

• 5.3.3.1 Соединить вход прибора (модуля) с выходными клеммами калибратора TRX-IIR. При поверке на входе прибора последовательно устанавливаются значения температуры воспроизводимой калибратором TRX-IIR термопары. Определение погрешности преобразования заложенной номинальной статической характеристики проводят для каждой термопары, указанной в технической документации в трех точках температурного диапазона термопары (нижняя, средняя, верхняя).

• 5.3.3.2 После установления значений регистрируют показания прибора, измеряющего задаваемую физическую величину.

• 5.3.3.3 Значение абсолютной погрешности определяется как разность между значением показаний прибора и значением температуры воспроизводимой калибратором TRX-IIR термопары.

Прибор считается прошедшим поверку, если значения погрешности не превышают пределов. указанных в описании типа..

5.3.4 Определение погрешностей измерений силы переменного тока (модификации 8200, 8826, 8860, MR8847)

• 5.3.4.1 Подготовить поверяемый прибор для работы с соответствующей опцией (токовыми клещами). При испытании последовательно устанавливаются значения силы переменного тока воспроизводимые установкой УППУ-МЭ-3.1 (в токовую петлю или катушку). Поверку проводят при нижнем, среднем и верхнем значениях для каждого из применяемых пределов измерений при напряжении 220 В, частота 50/60 Гц. При значениях свыше 50 А поверка производится с помощью дополнительной катушки (100 витков) согласно руководству по эксплуатации на УППУ-МЭ-3.1.

• 5.3.4.2 После установления значений регистрируют показания прибора, измеряющего задаваемую физическую величину.

• 5.3.4.3 Значение абсолютной погрешности определяется как разность между значением показаний прибора и значением силы переменного тока воспроизводимого установкой УППУ-МЭ-3.1.

Операции 5.3.4.1, 5.3.4.2, 5.3.4.3 повторяются для всех каналов (входов модулей прибора).

Прибор считается прошедшим поверку, если значения погрешности не превышают пределов. указанных в описании ти

ПРИМЕЧАНИЕ:

При использовании поверя го прибора в конкретном диапазоне измерений количество поверяемых точек внутри диапазона может быть увеличено.

6. Подтверждение соответствия программного обеспечения.

Идентификация ПО приборов Hioki серии 8000 осуществляется при активировании кнопки Меню, далее курсором выбор вкладки System, отображается версия (Приложение 1).

Результат проверки считается положительным, если номер версии не ниже, указанного в описании типа.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендованная форма приведена в приложении 2). При положительных результатах поверки выдается свидетельство о поверке установленного образца. При отрицательных результатах поверки выдается извещение о непригодности с ука-анием причин непригодности.

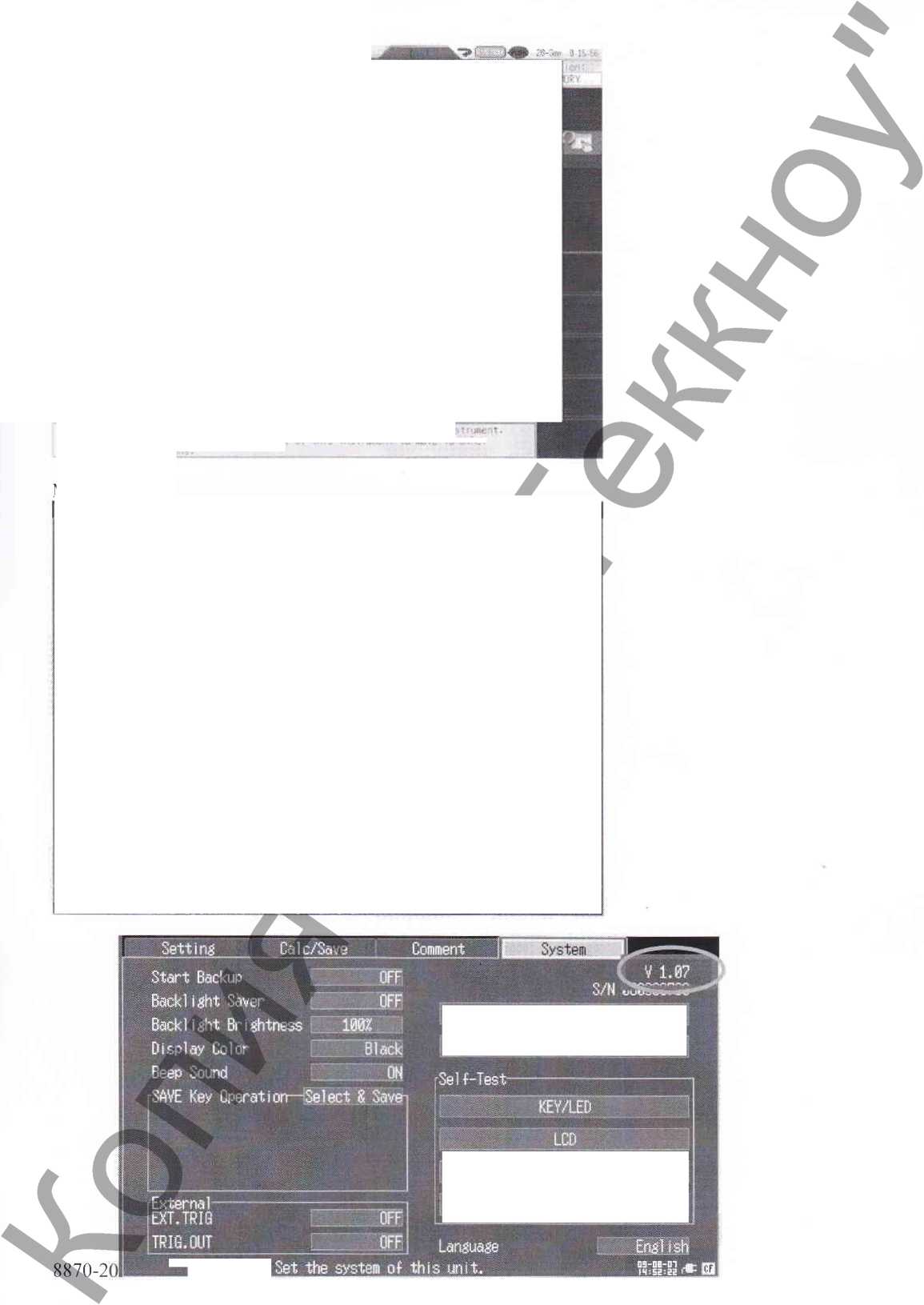

ПРИЛОЖЕНИЕ 1

Идентификация программного обеспечения

Версия встроенного ПО выделена зеленым овалом.

8860-50

Н1СЖ1 8860-50 MEMORY KCRDEft Series

i nr»a wjoW memory гюдагжн

- W

V311

V3M

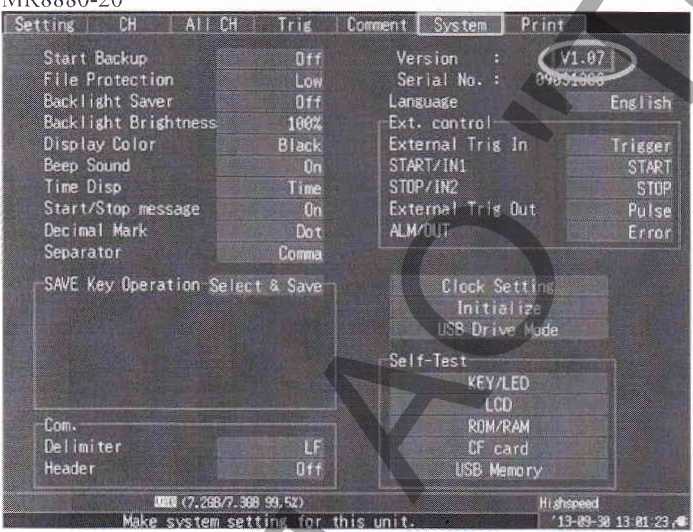

MR8875

- ■ ......__-________^Waveform

НЮК1 МЙ8Е75 MEMORYH»CORD€R

System

Unit--

Close

— ’ ...
