ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТОГФ

МЕТОДИКА ПОВЕРКИ

МП 105-26-2020

Екатеринбург 2021 г.

Разработана:

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (УНИИМ - филиал Ф1У11 «ВНИИМ им.Д.И.Менделеева»), г. Екатеринбург.

Исполнители:

А.А. Ахмеев. А.М. Шабуров (УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Согласована:

И.о. директора УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» в 2021 г.

ВВЕДЕНА ВПЕРВЫЕ

Настоящий документ не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева».

СОДЕРЖАНИЕ

Приложение А

Приложение Б

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Трансформаторы тока TOI Ф МЕТОДИКА ПОВЕРКИ

_________________________________________________________________МП 105-26-2020 Дата введения в действия «^4 »_____2021

1 Общие положения
  • 1.1 Настоящая методика распространяется на трансформаторы тока ТОГФ (далее -трансформаторы), изготовленные ООО «ЗЭТО-Газовые Технологии», г. Великие Луки Псковской области, и устанавливает методы и средства первичной и периодической поверок. 11овсрка трансформаторов должна производиться в соответствии с требованиями настоящей методики. До ввода в эксплуатацию, а также после ремонта трансформаторы подлежат первичной поверке, а в процессе эксплуатации - периодической поверке.

  • 1.2   При проведении поверки должна обеспечиваться прослеживаемость трансформаторов к ГЭТ 152-2018 «Государственному первичному эталону единиц коэффициентов преобразования силы электрического тока» согласно государственной поверочной схеме для средств измерений коэффициентов преобразования силы электрического тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2768 от 27 декабря 2018 г.

  • 1.3 Интервал между поверками - 8 лет.

2 Нормативные ссылки

В настоящей методике использованы ссылки на следующие документы:

Приказ Минпромторга России от 31 июля 2020 г. №2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке»

11риказ Министерства труда и социальной защиты Российской Федерации от 15.12.2020 № 903н «Об утверждении Правил по охране труда при эксплуатации электроустановок»

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

3 Перечень операций поверки
  • 3.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

Периодической поверке

Внешний осмотр средства измерений

8

Да

Да

Подготовка к поверке и опробование средства измерений

9

Да

Да

Определение метрологических характеристик средства измерений

10

Да

Да

11одтвсрждсние соответствия средства измерений метрологическим требованиям

11

Да

Да

4 Требования к условиям проведения поверки
  • 4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха. °C                          от 10 до 35;

  • - относительная влажность воздуха, %                             от 30 до 80;

  • - электропитание - однофазная сеть. В                             от 198 до 242;

  • - частота. Гц                                                        от 47,5 до 52,5.

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в эксплуатационных документах.

5 Требования к специалистам, осуществляющим поверку
  • 5.1 К проведению поверки допускают лиц. работающих в организации, аккредитованной на право поверки, изучивших настоящую методику, эксплуатационные документы на трансформаторы, имеющих стаж работы в качестве поверителей средств измерений электрических величин нс менее одного года и группу допуска по электробезопасности нс ниже III.

6 Средства поверки
  • 6.1 При проведении поверки применяют оборудование согласно таблице 2.

Таблица 2 - Средства поверки

11аимснованис и тип средства поверки

Метрологические и технические требования

Рабочий эталон 2 разряда единиц коэффициента и угла масштабного преобразования    синусоидального

тока, приказ Федерального агентства но техническому регулированию и метрологии № 2768 от 27 декабря 2018 г. (Трансформатор тока измерительный лабораторный ТТИ-5000.51 или два ТТИ-5000.5, регистрационный     номер     в

Федеральном     информационном

фонде 55278-13)

Номинальные значения первичного тока (5; 10: 15: 20; 25: 30; 40; 50; 60; 75; 80; 100: 150; 200; 250: 300; 400; 500: 600: 750: 800: 1000: 1200; 1250;1500: 2000; 2500; 3000: 4000: 5000) А. номинальный вторичный ток 1 А, 5 Л. класс точности 0,05

Прибор сравнения КНТ-05

Номинальные значения токов 1 А, 5 А, пределы допускаемой погрешности измерений относительной разности действующих значений двух токов 6=±(0.05-|Ао|]+1,5,10‘3,|Аб|+5,10'3)     %,     пределы

допускаемой абсолютной погрешности измерений абсолютной    разности    фаз    двух    токов

Д=±(0,05*|Дб|+1.5’|Дог 1+0.5)'

Анализатор трансформаторов тока СТ Analyzer

Диапазон воспроизведений силы переменного тока от 0 до 5 Л, пределы допускаемой относительной погрешности воспроизведений силы переменного тока ±0,1  %, пределы измерений напряжения

переменного тока 0,3 В, 3 В, 30 В, 300 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ±0.1 %

Осциллогра(|) цифровой запоминающий HDO4054

Диапазон импульсного электрического напряжения от 1 ■ 10"4 до 400 В с длительностью импульса от 210'10 до 2,5-103 с, пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока Ди=±(0.5-10*2-8-Ко+1) мВ. пределы допускаемой абсолютной погрешности измерения временных интервалов ДТ|13м=±(0,06/РдиСКр + 1 ■ 10*6Тизм) с

Нагрузочное устройство НТТ 50.5-1

Калиброванное до 100 В Л - при cos (р = 0.8 (cos (р = 1)

Нагрузочный трансформатор

Номинальный ток. обеспечивающий 200  %

поминальною   первичною   гока   поверяемою

трансформатора

Мегаомметр

Диапазон измерений от 200 кОм до 100 ГОм, класс точности 2,5

11рибор контроля показателей качества электрической энергии

Диапазоны измерений напряжения и частоты нс менее требуемых по п. 4

Термогигрометр

Диапазоны измерений температуры и относительной влажности не менее требуемых по п. 4

  • 6.2 Допускается применение средств поверки, отличных от приведенных в таблице 2, при условии обеспечивающих требуемую точность передачи единицы коэффициентов преобразования силы электрического тока поверяемому трансформатору.

  • 6.3 Эталоны должны быть поверены (аттестованы), средства измерений поверены.

7 Требования (условия) по обеспечению безопасности проведения поверки
  • 7.1 При поверке трансформаторов соблюдают требования элекгробезоиасности но ГОСТ 12.3.019-80. ГОСТ 12.2.007.0-75 и руководствуются Правилами по охране труда при эксплуатации электроустановок, утвержденными Приказом Министерства труда и социальной защиты РФ от 15.12.2020 июля 2013 г. № 903н.

  • 7.2  Также должны быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

8 Внешний осмотр средства измерений
  • 8.1 При внешнем осмотре необходимо установить:

  • - соответствие внешнего вида трансформатора сведениям, приведенным в описании типа;

  • - состояние поверхности наружных изоляционных частей;

  • - состояние защитных покрытий наружных частей;

  • - состояние площадок под заземляющие зажимы, если таковые имеются;

  • - правильность заполнения табличек технических данных;

  • - маркировка выводов;

  • - соответствие контактных выводов;

  • - комплектность.

9 Подготовка к поверке и опробование средства измерений
  • 9.1 Проверка электрического сопротивления изоляции

    • 9.1.1 Измерение сопротивления вторичных обмоток трансформатора относительно «земли» производится мегаомметром на 1000 В.

    • 9.1.2 Результаты проверки считаются положительными, если сопротивление изоляции составляет нс менее 50 МОм.

  • 9.2 Размагничивание

    • 9.2.1 Размагничивание проводят на переменном токе частотой 50 Гц. Трансформаторы с номинальной частотой выше 50 Гц допускается размагничивать при номинальной частоте.

Трансформаторы тока размагничивают одним из трех указанных ниже способов:

  • 1) Схема размагничивания приведена на рисунке 1. Вторичную обмотку замыкают на резистор мощностью не менее 250 Вт и сопротивлением R. Ом, рассчитываемым (с отклонением в пределах ±10 %) по формуле

R = 250//„ОМ,                                   (1)

где 1ном - поминальный вторичный ток поверяемого трансформатора тока. А.

Через первичную обмотку пропускают номинальный ток, затем плавно (в течение одной или двух минут) уменьшают его до значения, не превышающего 2 % от номинального.

  • 2) Через первичную обмотку трансформатора тока при разомкнутой вторичной обмотке пропускают ток, равный 10 % от номинального значения первичного тока, затем плавно снижают его до значения, не превышающего 0,2 % от номинального.

  • 3) Через вторичную обмотку трансформатора тока при разомкнутой первичной обмотке пропускают ток. равный 10 % от номинального значения вторичного тока, затем плавно снижают его до значения, нс превышающего 0,2 % от номинального.

Тр Тп            Тх

где G -сеть (генератор);

Гр - регулируемое устройство (автотрансформатор);

Тп - понижающий силовой трансформатор:

Тх - поверяемый трансформатор:

Тв - вспомогательный трансформатор тока:

R -резистор.

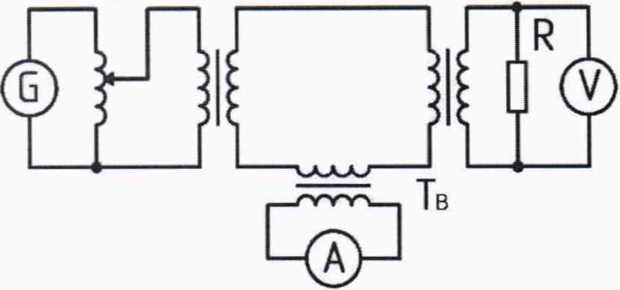

Рисунок 1 - Пример схемы размагничивания трансформатора тока

  • 9.3 Проверка правильности обозначения контактных зажимов и выводов

    • 9.3.1 Схема проверки приведена на рисунке 2 или рисунке 3. Поверяемый трансформатор и эталон включают в соответствии с маркировкой контактных зажимов. Затем плавно увеличивают первичный ток до значения, составляющего (5   10) % от

номинального. В случае правильной маркировки выводов на приборе сравнения ПС можно определить соответствующие значения погрешностей поверяемого трансформатора. При неправильном обозначении контактных зажимов и выводов или неисправности поверяемого трансформатора срабатывает защита в приборе сравнения токов, в этом случае трансформатор дальнейшей поверке не подлежит.

10 Определение метрологических характеристик средства измерений
  • 10.1 Определение погрешностей

    • 10.1.1 Собрать схему, представленную на рисунке 2 или рисунке 3. подключив выводы вторичной обмотки эталонного То (дополнительного эталонного Тв) и поверяемого хтрансформаторов к одноименным выводам прибора сравнения ПС. Установить на нагрузочном устройстве Z требуемое значение нагрузки с индуктивно-активным коэффициентом мощности cos ср = 0.8 или активным коэффициентом мощности сслу = 1.

    • 10.1.2 Регулирующим устройством Тр плавно установить значение тока, равное минимальному, с последующим его увеличением до максимального. Значения тока следует устанавливать в соответствии с приложением Л. для проверки в расширенном диапазоне первичного тока до 200 % следует установить значения, равные 150 % и 200 % номинального значения. При подаче тока на обмотки трансформатора тока Тх прибор сравнения ПС будет индицировать значения погрешностей. Регулирующим устройством плавно снизить ток до нулевого значения.

    • 10.1.3 Повторить операции по 10.1.1 - 10.1.2, поочередно подключая к прибору сравнения 11С выводы остальных вторичных обмоток поверяемого трансформатора тока Тх.

      И1

      'V'T

      И2

      И1

      И2

      <!

      <!

      <!

      ПС

      (

      э

где G - сеть (генератор);

Тр - регулирующее устройство (автотрансформатор):

7„- понижающий силовой трансформатор:

То - рабочий эталон:

Тх - поверяемый трансформатор:

ПС - прибор сравнения:

Z - нагрузка;

Ль Л? - контактные зажимы первичной обмотки:

Hi. И? - контактные зажимы вторичной обмотки.

Рисунок 2 — Схема измерений погрешности трансформаторов тока в расширенном диапазоне первичного тока до 200 % номинального значения, с применением в качестве эталона ТТИ-5000.51

где G - сеть (генератор);

ТР- регулирующее устройство (автотрансформатор);

Тп - понижающий силовой трансформатор;

То - рабочий эталон;

Гв-дополнительный рабочий эталон;

Тх- поверяемый трансформатор;

ПС - прибор сравнения;

Z - нагрузка;

Jli. Jh - контактные зажимы первичной обмотки;

И], Иг - контактные зажимы вторичной обмотки.

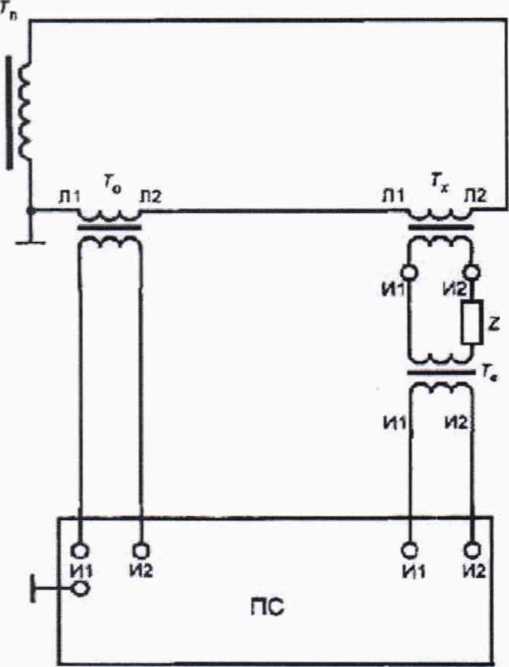

Рисунок 3 — Схема измерений погрешности трансформаторов тока в расширенном диапазоне первичного тока до 200 % номинального значения, с применением в качестве эталона ТТИ-5000.5 и дополнительного эталона ТТИ-5000.5

  • 10.2 Определение коэффициента остаточной намагниченности

    • 10.2.1 Определение коэффициента остаточной намагниченности Ki\ %, проводится с использованием анализатора трансформаторов тока СТ Analyzer. Собрать схему, представленную на рисунке 4.

      где Д

      Л1, Л2 -

      И1,И2-

      поверяемый трансформатор: контактные зажимы первичной обмотки; контактные зажимы вторичной обмотки.

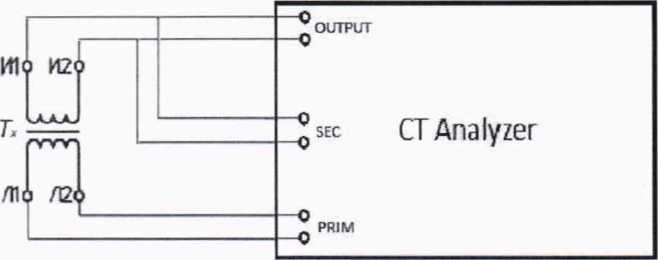

Рисунок 4 - Схема подключения анализатора трансформаторов тока СТ Analyzer к поверяемому трансформатору

  • 10.2.2 Пет.ио гистерезиса также можно посмотреть и измерить коэффициент остаточной намагниченности Кг, %, на электронно-лучевом или цифровом осциллографе с использованием дополнительной схемы формирования сигналов для отклоняющих пластин по схеме, показанной на рисунке 5.

где G - сеть (генератор);

Rl. R2 - измерительный резистор;

С1   - конденсатор;

Г Г-поверяемый трансформатор тока;

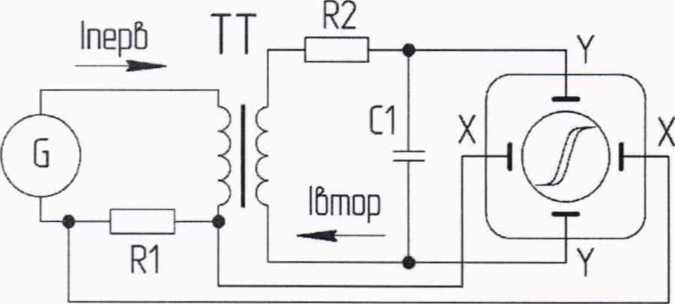

Рисунок 5 - Схема определения коэффициента остаточной намагниченности методом осциллографирования

Измерительный резистор R1 подбирается с сопротивлением, лежащим в пределах от 0.1 до 1 Ом. чтобы минимизировать ею влияние на измерение гистерезисной петли рисунок 6. Для уменьшения нохрешности сопротивление R2 должно быть высоким (R2 ~ 100 кОм), и превышать на несколько порядков реактивное сопротивление конденсатора С1 (С1 ~ 1 мкФ).

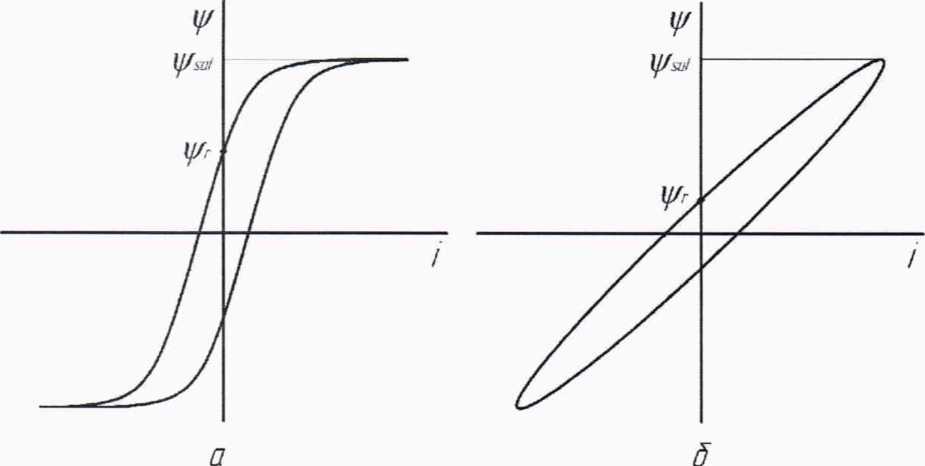

Рисунок 6 - Варианты отображения петли гистерезиса

  • 10.3 Определение индуктивности намагничивания и постоянной времени

Определение индуктивности намагничивания Lm и постоянной времени Ts проводится с использованием анализатора трансформаторов тока СТ Analyzer в соответствии с руководством по эксплуатации на данный прибор, схема подключения представлена на рисунке 4.

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1   Погрешность поверяемых трансформаторов должна соответствовать нормированным значениям, приведенным в приложении А.

  • 11.2 Коэффициент остаточной намагниченности А'г, %, определяется по формуле

К,. =-^-100.                              (2)

где Ч^г - остаточное потокосцепление;

^sat ~ потокосцепление насыщения.

Результаты считают положительными, если полученные при поверке значения коэффициента остаточной намагниченности < 10 %.

  • 11.3 Индуктивность намагничивания и постоянная времени вторичного контура устанавливается в трансформаторах тока предназначенных для защиты, полученные значения постоянной времени не должны отличаться от указанных в таблице А.2, приложения А более чем на ±30 %.

12 Оформление результатов поверки
  • 12.1 Результаты поверки трансформаторов заносят в протокол поверки (Приложение Б).

  • 12.2 При положительных результатах поверки трансформатор признают пригодным к применению и оформляют результаты поверки в соответствии с Приказом Минпромторга России от 31 июля 2020 г. №2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке» или действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений. Знак поверки в виде оттиска поверительного клейма наносится в паспорт.

  • 12.2 При отрицательных результатах поверки трансформатор к применению не допускают и оформляют результаты поверки в соответствии с 11риказом Минпромторга России от 31 июля 2020 г. №2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке» или действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений.

Зав. отделом 26 УНИИМ - филиала              ___ s

ФГУП «ВНИИМ им.Д.И.Менделеева»

Вед. инженер УНИИМ - филиала

ФГУП «ВНИИМ им.Д.И.Менделеева»

А.А.Ахмеев

М.Шабуров

Приложение А

(обязательное)

Таблица Л. 1-Пределы допускаемых погрешностей вторичных обмоток для измерении и учёта.

Класс точности

Первичный ток, % номинального

Пределы допускаемой погрешности

Диапазон вторичной нагрузки.% номинального значения и

токовой.%

угловой

значения

мин

срад

5

±0,75

±30

±0,9

0,2

20

±0,35

±15

±0,45

100-120

±0,2

±10

±0.3

150-2002

±0.2

±10

±0,3

1

±0,75

±30

±0,9

5

±0.35

±15

±0.45

0.2S

20

±0,2

±10

±0,3

100

±0,2

±10

±0,3

120

±0,2

±10

±0,3

150-2002

±0.2

±10

±0,3

25-100

5

±1.5

±90

±2,7

0,5

20

±0,75

±45

±1,35

100-120

±0,5

±30

±0.9

150-2002'

±0.5

±30

±0.9

0.5S

1

5

20

100

120

150-2002)

±1,5 ±0,75 ±0,5 ±0.5

±0,5

±0.5

±90

±45

±30

±30

±30

±30

±2,7 ±1,35 ±0,9 ±0.9 ±0,9 ±30

Дня трансформаторов с номинальными вторичными нагрузками 2; 2,5; 3; 5 и 10 В-А устанавливают нижний предел вторичных нагрузок 1 В Л. Для трансформаторов с номинальной вторичной нагрузкой 1 ВА устанавливают нижний предел вторичных на1рузок 0,8 В А. 21 Значения для расширенных диапазонов токов.

Таблица А.2 - Пределы допускаемых погрешностей вторичных обмоток для защиты.

Класс точности

Пределы допускаемой погрешности

при номинальном первичном токе

полной при номинальной

при

переходном

угловой

токовой.%

мин

срад

предельной кратности, %

режиме, %

5Р, 5PR

±1

±60

±1.8

5

нс

нормируют

ЮР. 10PR

±3

не

нормируют

не

нормируют

10

не

нормируют

TPY

±1

±60

±1.8

10

&тах — ] о

TPZ

±1

180±18

5.3±0.6

10

Сас max — ] Q

Приложение Б

(рекомендуемое)

Форма протокола поверки Трансформаторов тока ТОГФ

ПРОТОКОЛ ПОВЕРКИ

Трансформатор тока_____________________. класс точности________________________

Заводской №_____________________________________________________________

Год

выпуска__________________________________________________________________

Номинальный первичный ток________________________________________________

Номинальный вторичный ток________________________________________________

Номинальная частота (диапазон)_________________________________________________

Предприятие-изготовитель_______________________________________________________

Прин адл еж и т________________________________________________________________

наименование организации, представившей трансформатор на поверку

Средства

поверки:___________________________________________________________________

Б.1 Результат внешнего осмотра____________________________________________________

соответствует, нс соответствует

Б.2 Результат поверки сопротивления изоляции_____________________________________

соответствует, нс соответствует

Б.З Размагничивание______________________________________________________________

Б.4 Результат проверки правильности маркировки выводов___________________________

соответствует, не соответствует

Б.5 Результаты определения погрешностей

Таблица А.1 - Результаты определения погрешностей

Частота. Гц

Номинальный первичный ток.

А

Нагрузка поверяемого трансформатора тока. В А: при COS ф =___

Значение первичного тока. % ог номинального значения

Погрев поверя грансфо

IHOCTb емого рматора

5/, %

Дб,'

Б.6 Результаты определения коэффициента остаточной намагниченности__________

Б.7 Результаты определения индуктивности намагничивания и постоянной времени

Заключение по результатам поверки______________________________________________

годен / негоден

Выдано свидетельство о поверке (извещение о непригодности) от «_____»_______20__г.

№___________

Поверку проводил______________ ____________________________________________

подпись                  инициалы, фамилия

Дата проведения поверки______________________________________________________

Организация.                                                      проводившая

поверку_______________________________________________

16

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
