МЕТОДИКА ПОВЕРКИ

Устройства многофункциональные АДИ, АДО-01, АДУ-01, АДК Методика поверки

Дата введения в действие

  • 1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на устройства многофункциональные АДИ, АДО-01, АДУ-01, АДК (в дальнейшем - устройства) и предназначена для проведения их первичной и периодических поверок при эксплуатации.

Межповерочный интервал - 2 года.

  • 2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей рекомендации использованы ссылки на следующие нормативные документы:

ПР 50.2.006 - 94 «ГСИ. Порядок проведения поверки СИ»

  • 3 ОПЕРАЦИИ ПОВЕРКИ

3.1 При проведении поверки выполняют операции, приведённые в таблице 1. Таблица 1

Наименование операции

Номер пункта док умета по поверке

Проведение операции при

первичной поверке

периодической

поверке

1. Внешний осмотр

7.1

Да

Да

2. Опробование

7.2

Да

Да

3. Определение        метрологических

характеристик

7.3

Да

Да

Определение метрологических характеристик   для различных модификаций

устройств проводится в соответствии с таблицей 2 Таблица 2

Тип устройства

Поверка входного тока

Поверка входного напряжения

Поверка выходного тока

Поверка точности показаний дисплея

АДИ-01.1

+

+

+

-

АДИ-01.2

-

-

-

+*

АДИ-01.3

+

+

+

АДИ-01.4

+

-

+

АДИ-01.5

-

-

+

АДИ-01.6

+

+

+

АДИ-01.7

+

+

+

АДУ-01

+

-

+

АДК-01

+

-

+

АДО-01

+

-

+

- проводится только первичная поверка при выпуске из производства и после ремонта.

Примечание - Знак «+» означает, что соответствующая поверка проводится, знак «-» - не проводится

  • 3.2.В случае отрицательного результата при проведении любой из операций по п. 3.1 поверку прекращают, а устройство бракуют.

  • 4 СРЕДСТВА ПОВЕРКИ

  • 4.1 При проведении поверки применяют средства, приведённые в таблице 3.

Таблица 3.

Номер пункта документа по поверке

Наименование и тип (условное обеспечение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.1

Термометр ТБ-202 по ТУ 4321-025-31881402-94, предел допускаемой погрешности ±1 °С в диапазоне измерений (0±50) °С

Гигрометр психрометрический ВИТ - 2.

Диапазон измерений от 20 до 90 %. Погрешность 5 %.

7.2 -7.3

Источник питания постоянного тока Б5-44, наибольшее значение напряжения - 30 В, пульсации выходного напряжения не более 1 мВ, нестабильность - не более 0,05 %.

Секундомер СОП пр-2а-3 пр.

Диапазон измерений от 0 до 30 минут. 3 класс.

Мультиметр цифровой АРРА 305 0 - 1000 В   0-10 А, погрешность

±0,06 %

  • 4.2 Средства поверки указанные в таблице 3, должны быть поверены.

  • 4.3 Допускается применение других средств поверки, не приведенных в таблице 3, но обеспечивающих определение (контроль) метрологических характеристик поверяемого измерителя с требуемой точностью.

  • 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 5.1 При проведении поверки должны быть соблюдены требования безопасности эксплуатации поверяемых устройств и применяемых средств поверки, указанные в документации на эти средства.

  • 5.2 Освещённость рабочего места поверителя должна соответствовать требованиям действующих санитарных норм.

  • 5.3 Перед проведением поверки необходимо ознакомиться с Руководством по эксплуатации устройств.

  • 6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • 6.1.1 Поверку устройств проводят в закрытом помещении при температуре окружающего воздуха (23 ± 5) °С при относительной влажности (65±15) %. Температура в процессе поверки не должна изменяться более чем на 2 °С за 8 часов работы.

  • 6.1.2 Перед проведением поверки проводят, при необходимости, расконсервацию устройства и выдерживают его не менее двух часов в условиях, указанных в 6.1.1 настоящей методики.

  • 6.1.3 Вибрация, тряска и удары, влияющие на работу устройства должны отсутствовать.

  • 6.1.4 Напряжение питания источника постоянного тока должно соответствовать требованиям Руководства по эксплуатации.

  • 6.1.5 Перед проведением поверки выполнить следующие подготовительные работы:

- подготовить средства поверки к работе в соответствии с эксплуатационными документами на них;

- подготовить устройство к работе в соответствии с п.2.2 Руководства по эксплуатации

7. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие устройства следующим требованиям:

- приборы, поступающие на поверку, укомплектованы согласно требованиям эксплуатационной документации (должны иметь паспорт или документ его заменяющий);

- поверхности деталей устройств чистые, и не имеют существенных дефектов лакокрасочных покрытий, механических повреждений;

- надписи и обозначения не повреждены и легко читаются;

7.2.Опробование.

  • 7.2.1 Перед проведением опробования прибор должен быть подготовлен к работе в соответствии с требованиями РЭ.

  • 7.2.2 Подключают устройство к системе. Работоспособность устройства проверяют, изменяя значение входного тока или входного напряжения от нижнего предельного значения до верхнего. При этом должно наблюдаться изменение показаний цифрового индикатора и светодиодной линейки.

7.3 Определение метрологических характеристик

Определение приведённой погрешности устройств проводят в следующей последовательности.

  • 7.3.1. Поверка входного токового сигнала

  • 7.3.1.1 Для поверки входного токового сигнала должна быть собрана схема:

    PA1

    И з м е р

    I I I

    I I

    I T

    I

    Конт

    Цепь

    5

    Вх.3 (4-20мА)

    4

    Вх.2 (4-20мА)

    1

    I

    I

    I

    I

    I

    PA2

    4 > I2 □

    J с

    ~ 1

    г*^ 1

    1

    ________L

    1

    2

    Общий

    + ипит.1

    6

    1

    1 1

    1

    +

    Общий

    8

    i >■

    1

    I I I I I I I I J

Рисунок 1

E1            - источник питания постоянного тока Б5-44

  • 11, I2          - источники тока

PA1, РА2    - мультиметры цифровые АРРА 305

  • 12, PA2 используются только для поверки АДО-01

  • 7.3.1.2 Переключают измеряемый прибор в режим токового входа 4-20 мА.

  • 7.3.1.3 Последовательно с помощью источника тока задают значения тока 4 мА, 12 мА, 20 мА.

  • 7.3.1.4 На каждой поверяемой точке выдерживают паузу не менее 10 с и фиксируют показания цифрового индикатора поверяемого прибора.

  • 7.3.1.5 По результатам измерений, выполненных по п.7.3.1.4, рассчитывают приведённую погрешность YnpBi входного токового сигнала в процентах от динамического диапазона для каждой (i-той) поверяемой точки по формулам:

Iог -| 16*P + 4 |

I 100    0

npei

-------------0 * 100% (1) - для АДИ, АДУ-01, АДК 16

npei

npei

16 *P + 4

2,5

16

*100%

(2) - для АДО-01 (контакт 5 - токовый вход 1)

10--(16 * P + 4

16

0i

*100%

(3)* - для АДО-01 (контакт 4 - токовый вход 2)

где     I0i - заданное значение тока, (мА)

Pi - показание цифрового индикатора

* - показания для токового входа 2 фиксируют при удержании в течение 5 секунд кнопки

Прибор признают годным по результатам поверки, если во всех поверяемых точках приведённая погрешность его не превышает нормированного значения, в противном случае прибор бракуют.

  • 7.3.2 Поверка входного сигнала по напряжению

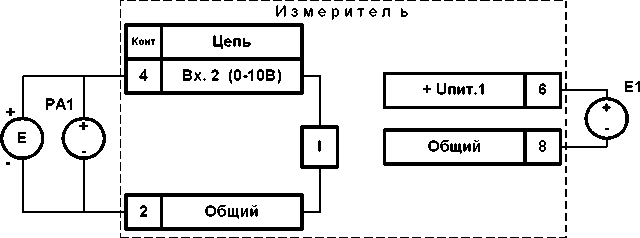

  • 7.3.2.1 Для поверки сигнала по напряжению должна быть собрана схема:

    Рисунок 2

E1, Е - источники питания Б5-44.

PA1  - мультиметр цифровой АРРА 305

  • 7.3.2.2 Переключают вход поверяемого прибора на вход по напряжению.

  • 7.3.2.3 Последовательно с помощью источника питания   задают   значения

напряжения 0 В, 5 В, 10 В.

  • 7.3.2.4 На каждой поверяемой точке выдерживают паузу не менее 5 с и фиксируют показания цифрового индикатора поверяемого прибора.

  • 7.3.2.5 По результатам измерений, выполненных по п.7.3.2.4, рассчитывают приведённую погрешность YnpB i прибора в % от верхнего предела измерений для каждой (i-той) поверяемой точки по формуле:

Pi

Uо, -10

g , =---------100 * 100%

(4)

/ ПРВ            1 п

где    U0i - заданное значение напряжения, (В)

Pi - показание цифрового индикатора

Прибор признают годным по результатам поверки, если во всех поверяемых точках приведённая погрешность его не превышает нормированного значения, в противном случае прибор бракуют.

  • 7.3.3 Поверка выходного токового сигнала.

7.3.3.1 Для поверки выходного токового сигнала должна быть собрана схема, приведенная на рисунке 3.

Рисунок 3

PA1 - Мультиметр цифровой АРРА 305;

Ин - сопротивление С2-33-2-500Ом ± 5%;

E1 - источник питания постоянного тока Б5-44.

  • 7.3.3.2 Переключают поверяемый прибор в режим контроля выходного тока (режим 10)

  • 7.3.3.3 Последовательно задают на индикаторе значения тока 4 мА, 12 мА, 20 мА.

  • 7.3.3.4 На каждой поверяемой точке выдерживают паузу не менее 5 с и фиксируют показания цифрового мультиметра.

  • 7.3.3.5 Приведенную погрешность вычисляют по формуле

дпрв, =        *100%                        (5)

16

где    I0i - заданное на цифровом индикаторе значение тока, (мА)

Ii - измеренное значение тока цифровым мультиметром, (мА)

Прибор признают годным по результатам поверки, если во всех поверяемых точках приведённая погрешность его не превышает нормированного значения, в противном случае прибор бракуют.

7.3.4. Определение приведённой погрешности показаний дисплея устройств проводят в следующей последовательности.

  • 7.3.4.1. Определение приведенной погрешности показаний дисплея при входном сигнале по напряжению.

  • 7.3.4.1.1. Для поверки точности показаний дисплея устройств должна быть собрана схема:

    Рисунок 4

E1, Е - источники питания Б5 -44.

PA1  - мультиметр цифровой АРРА 305

  • 7.3.4.1.2. Переключают вход поверяемого прибора на вход по напряжению.

  • 7.3.4.1.3 С помощью источника питания задают значения напряжения 1 В и настраивают его как 0 % по показанию дисплея.

  • 7.3.4.1.4 С помощью источника питания задают значения напряжения 9 В и настраивают его как 100 % по показанию дисплея.

  • 7.3.4.1.5 Последовательно с помощью источника питания задают   значения напряжения 2 В; 5 В; 8 В.

  • 7.3.4.1.6 На каждой поверяемой точке выдерживают паузу не менее 5 с и фиксируют показания цифрового индикатора поверяемого прибора.

  • 7.3.4.1.7 По результатам измерений, выполненных по п.7.3.4.1.6, рассчитывают приведённую погрешность YnpBi показаний прибора в % от верхнего предела измерений для каждой (i-той) поверяемой точки по формуле:

Pt -100 * U° 1

(6)

Ynpei = ----------— * 1 00%

npBi              . „„

где    U0i - заданное значение напряжения, (В)

Pi - показание цифрового индикатора

Прибор признают годным по результатам поверки, если во всех поверяемых точках приведённая погрешность его не превышает нормированного значения, в противном случае прибор бракуют.

  • 7.3.4.2. Определение приведенной погрешности показаний дисплея при входном токовом сигнале.

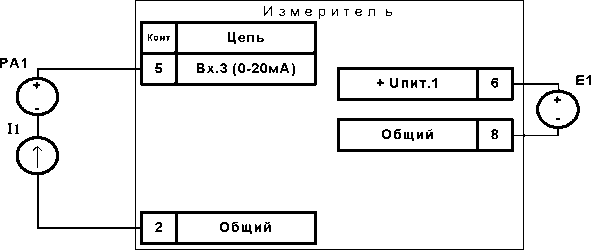

  • 7.3.4.2.1. Для поверки точности показаний дисплея устройств должна быть собрана схема:

Рисунок 5

E1- источник питания постоянного тока Б5-44

I1      - источники тока

PA1 - мультиметр цифровой АРРА 305

  • 7.3.4.2.2. Переключают вход поверяемого прибора на вход по току.

  • 7.3.4.2.3 С помощью источника питания задают значения тока 2 мА и настраивают его как 0 % по показанию дисплея.

  • 7.3.4.2.4 С помощью источника питания задают значения тока 18 мА и настраивают его как 100 % по показанию дисплея.

  • 7.3.4.2.5 Последовательно с помощью источника питания задают значения тока 3 мА; 10мА; 17 мА.

  • 7.3.4.2.6 На каждой поверяемой точке выдерживают паузу не менее 5 с и фиксируют показания цифрового индикатора поверяемого прибора.

  • 7.3.4.1.7 По результатам измерений, выполненных по п.7.3.4.2.6, рассчитывают приведённую погрешность YnpBi показаний прибора в % от верхнего предела измерений для каждой (i-той) поверяемой точки по формуле:

I0i -2

Pi -100 *-*---

gnPBi =-------------* 100%                     (7)

' npBi             100 v 7

где     I0i - заданное значение тока, (мА)

Pi - показание цифрового индикатора

Прибор признают годным по результатам поверки, если во всех поверяемых точках приведённая погрешность его не превышает нормированного значения, в противном случае прибор бракуют.

8 Оформление результатов поверки

8.1 Если прибор по результатам поверки признают годным к применению, то делают запись о поверке в паспорте, заверяя ее подписью поверителя и оттиском поверительного клейма или выдают «Свидетельство о поверке» в соответствии с требованиями ПР 50.2.006.

  • 8.2 Если прибор по результатам поверки признают непригодным к применению, поверительное клеймо гасят, «Свидетельство о поверке» аннулируют, выписывают «Извещение о непригодности» с указанием причин и делают соответствующую запись в паспорте.

    Зам. начальника отдела ФГУ «УРАЛТЕСТ» Эксперт-метролог

    Н.А. Перевалова

    Начальник отдела

    Измерительных приборов ООО КБ «АГАВА»

    К.П. Бобко
