Методика поверки «ГСИ. Танки стальные прямоугольные нефтеналивной баржи Н-905» (ОЦСМ 141196-2021 МП)

Федеральное бюджетное учреждение

«Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

СОГЛАСОВАНО:

И.о. директора

г. Омск

2021 г.

• 1.1  Настоящая методика поверки распространяется на танки стальные прямоугольные нефтеналивной баржи Н-905 (далее по тексту - танки) проекта 81219Н, предназначенные для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

• 1.2  Настоящая методика поверки разработана в соответствии с положениями МИ 2874-2004. В настоящей методике поверки применяют термины с соответствующими определениями, указанными в разделе 3 МИ 2874-2004.

• 1.3  Поверку танков проводят геометрическим методом. Вместимость танков определяют по результатам измерений длины, ширины и высоты поясов, образованных по продольным и поперечным переборкам (рисунок А.1). При этом по поперечным переборкам измеряют только ширину поясов.

• 1.4  При проведении поверки по настоящей методике обеспечивается прослеживаемость стендов к государственному первичному эталону ГЭТ 2-2021.

• 1.5  Интервал между поверками - 5 лет.

При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

• 3.1  При поверке соблюдают следующие условия:

  • 3.1.1  Измерения параметров танка проводят изнутри его.

  • 3.1.2  Для проведения измерений параметров танка его освобождают от остатков нефти и нефтепродуктов, зачищают, пропаривают (при необходимости ), промывают и вентилируют.

  • 3.1.3  Температура окружающего воздуха и воздуха внутри танка. °C           от 5 до 35.

  • 3.1.4  Состояние погоды - без осадков.

К проведению поверки допускаются специалисты, допущенные к поверке, работающие в организации, аккредитованной на право поверки данного вида средств измерений, и ознакомившихся с настоящей методикой поверки и эксплуатационной документацией на танки и средства их поверки и прошедшие инструктаж по технике безопасности в соответствии с ГОСТ 12.0.004-2015.

• 5.1 При проведении поверки применяют основные средства поверки, приведенные в таблице 2.

Таблица 2

• 5.2  При проведении поверки применяют вспомогательные средства поверки: чертилка, мел. графитовый стержень, щетки (металлические), лестницы переносные, микрокалькулятор и т.п.

• 5.3  Эталоны единиц величин, используемые при поверке, должны быть утверждены в установленном порядке. Средства измерений, используемые при поверке, должны быть утвержденного типа поверены в установленном порядке.

• 5.4  Допускается применения средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений.

• 6.1  Содержание вредных паров и газов в воздухе вблизи и внутри танка на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005-88.

• 6.2  Измерения параметров танка во время грозы категорически запрещены.

• 6.3  Для освещения в темное время суток или при необходимости в дневное время суток при проведении измерений изнутри танка применяют светильники во взрывозащищенном исполнении.

• 6.4  Перед началом поверки танка проверяют исправность: лестниц с поручнями и подножками; помостов с ограждениями.

• 6.5  В процессе измерений параметров танка обеспечивают двух или трех кратный обмен воздуха внутри танка. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 6.6  Продолжительность работы внутри танка не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 6.7  Измерения параметров при поверке танка проводят группой лиц, включающей не менее двух поверителей.

• 7.1  При внешнем осмотре танка проверяют:

• - соответствие конструкции и внутренних деталей танка технической документации (паспорту) на него;

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц (трапов) и помостов;

• - чистоту внутренней поверхности танка;

• - отсутствие прогибов и хлопунов днища;

• - отсутствие деформаций стенок поясов, препятствующих проведению измерений линейных размеров (параметров) танка.

• 7.2  По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки танка.

• 8.1  При подготовке к поверке проводят следующие работы:

  • 8.1.1  Изучают техническую документацию на танк, наливное судно и средства поверки.

  • 8.1.2  Подготавливают средства поверки к работе согласно технической документации на них. утвержденной в установленном порядке.

• 8.2  Подготавливают танки к проведению необходимых измерений:

  • 8.2.1  Подготавливают продольные боковые переборки (без скошенной части) и продольные переборки в диаметральной плоскости (без рамных шпангоутов) к проведению измерений в следующей последовательности (рисунок А.2):

а) на стенках переборок (бортовой и в диаметральной плоскости) мелом отмечают точки Ад, В'_о с координатами, отсчитываемыми от поперечной переборки (находящейся, например, ближе к кормовой части судна) и от места стыка переборок с палубой судна h₀, равными 500 мм:

б) через точки Ад ^и В'_о чертилкой наносят горизонтальные отметки 1 и 7 длиной 50 мм;

в) к горизонтальным отметкам 1 и 7 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 10 и 11;

г) по вертикальным линиям 10 и 11 на Уд высоты первого пояса и середине высоты второго и третьего поясов отмечают точки А_х, А₃, А₅ на боковой переборке и В_г, В₃, B_s на переборке в диаметральной плоскости;

д) через точки А_1? А₃, А₅ и В_г, В₃, В$ чертилкой или графитовым стержнем наносят горизонтальные отметки 2 и 8 (через точки А_г и В_г). Отметки, нанесенные через точки А₃, А₅ и В₃, В₅, на рисунке А.2 не обозначены.

• 8.2.2  Выполняя аналогичные операции, приведенные в перечислениях а) - д), отмечают точки Ag, Bq с координатами, отсчитываемыми от поперечной переборки (находящейся ближе к носовой части судна) /д и /i₀. проводят вертикальные линии и через точки А₂, А₄, А₆ и В₂, В₄, В₆ наносят горизонтальные отметки.

Примечание - Обозначения «к» и «н» соответствуют терминам: «корма» и «нос».

• 8.2.3  На стенке продольной переборки в диаметральной плоскости с рамными шпангоутами (рисунок А.З):

а) отмечают точки Bq, Bq с координатами, отсчитываемыми от поперечных переборок на расстоянии соответственно на Ь^к и Ь^н и от мест стыка переборки с палубой судна /i₀. равными 500 мм;

б) через точки В'_о и Bq чертилкой наносят горизонтальные отметки 1 и 6 длиной 50 мм:

в) к горизонтальным отметкам 1 и 6 прикладывают измерительную рулетку с грузом и проводят чертилкой вертикальные линии 7 и 8;

г) по вертикальным линиям 7 и 8 и по кромкам полок рамных шпангоутов на Уд высоты первого пояса и середине высот второго и третьего поясов отмечают точки: на вертикальных линиях О_г-О₆. кромках рамных шпангоутов £?i-B₆.

• 8.2.4  На стенке поперечной переборки наносят отметки и проводят линии в следующей последовательности (рисунок А.4):

а) на стенке поперечной переборки (находящейся, например, ближе к носовой части судна) мелом отмечают точки Ад, Ад с координатами , отсчитываемыми от продольных переборок (левого борта и в диаметральной плоскости) bg и от места стыка переборки с палубой судна Ь_о. равными 500 мм;

б) выполняя аналогичные операции, указанные в 8.2.1 (перечислениях б, в), проводят вертикальные линии 11 и 12;

в) по вертикальным линиям 11 и 12 на Уд высоты первого пояса и середине высоты второго и третьего поясов отмечают точки А_х - А₆;

г) через точки А_г - А₆, как и в 8.2.1 (перечисление д), наносят горизонтальные отметки 2 и 3. Отметки, нанесенные через точки А₃, А₄, А₅, А₆, на рисунке не обозначены.

• 8.2.5  Выполняя аналогичные операции, приведенные в перечислениях а) - г), на стенке поперечной переборке (находящейся ближе к кормовой части судна и от левого борта) отмечают точки Cg, Cq с координатами, отсчитываемыми от продольных переборок b{J и от места стыка переборок с палубой судна Ь_о. равными 500 мм, проводят вертикальные линии и через точки С_г -С₆ наносят горизонтальные отметки.

• 9 Определение метрологических характеристик средства измерений, подтверждение соответствия средства измерений метрологическим требованиям

• 9.1.1  Длину первого пояса мм, (рисунок А.2) определяют на высоте, равной Уд высоты первого пояса, по результатам измерений расстояний: if (отсчитываемое от точки А₅ до точки А₆), Zf (отсчитываемое от точки В₅ до точки В₆), Iq и Iq.

• 9.1.2  Расстояния Zf и Zf (левого танка, не имеющего рамные шпангоуты) измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 9.2.1.1 и 9.2.1.3) через точки А₅ и А₆ (В₅ и В₆) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента ее должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 11 (10) и после создания усилия натяжения ленты рулетки динамометром (100±10) Н отсчитывают показания шкалы рулетки по вертикальной линии 6 (9);

в) расстояние Zf (правого танка, имеющего рамные шпангоуты) (рисунок А.З) измеряют измерительной рулеткой, совмещая нулевую отметку рулетки с точкой В₆ на левой кромке полки рамного шпангоута и отсчитывая (после натяжения ленты рулетки) показания рулетки в точке В₆ на правой кромке полки рамного шпангоута;

г) измерения величин Zf и Zf проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 3 мм.

• 9.1.3  Расстояния (Zg)i, (ZgX (по бортовой переборке) и (ZJ)i, (Zg)7 (по переборке в диаметральной плоскости левого танка) измеряют штангенциркулем. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 0,4 мм.

• 9.1.4  Расстояния (Zg)i', (Zg)i (по переборке в диаметральной плоскости правого танка) (рисунок А.З), определяют по результатам измерений величин a*, bj, aj, b“, а*, с. Измерения указанных величин проводят при помощи штангенциркуля. Измерения каждой величины проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 0,4 мм.

Величины (Zg)7, (Zg)i .мм. вычисляют по формулам:

(Z₀^K)7 = (а? + Ь?) - с,                                     (1)

(ТО = (а? + Ь?) - с.                               (2)

• 9.1.5  Результаты измерений величин Zf, Zf, (Z£)i, (Zq)1, Go)i> Go)i вносят в протокол, форма которого приведена в приложении Б.

Примечание - Значения величин (Zo)J', (Zq)i переборки правого танка предварительно определяют по формулам (1) и (2).

• 9.1.6  Длину i-ro вышестоящего пояса L_t, мм, (рисунки А.2 и А.З) определяют на средней высоте i-ro пояса по результатам измерений расстояний Zf, Zf, (Zq)J, (Zq)-, Uo)7> (^о)Г-

• 9.1.7  Величины, указанные в 9.1.6, измеряют по методике, изложенной в 9.1.2, 9.1.3 и 9.1.4.

• 9.1.8  Результаты измерений величин Zf, Zf, (Zg)J, (Zg)J, (Zq)”, (Zq)" вносят в протокол, форма которого приведена в приложении Б.

• 9.2.1  Высоту i-ro пояса Ь_ь мм, измеряют по боковой переборке изнутри танка при помощи рулетки с грузом.

• 9.2.2  Измерения высоты поясов (рисунки А.2 и А.З) проводят, опуская рулетку с грузом от отметки 1 боковой переборки до верхнего края сварочного шва пояса и считывая разницу в показаниях рулетки относительно отметки 1.

• 9.2.3  Результаты измерений hi вносят в протокол, форма которого приведена в приложении Б.

• 9.3.1  Ширину первого пояса В_ъ мм, (рисунок А.4) определяют на высоте % высоты первого пояса по результатам измерений расстояний: Ь“ (отсчитываемое от точки Л₅ до точки А₆), Ь* (отсчитываемое от точки С₅ до точки С₆), bj, bj.

• 9.3.2  Расстояния b“, b* измеряют измерительной рулеткой в следующей последовательности:

а) по нанесенным (по 8.2.4, перечисления а - г) через точки Д₅ и А₆ (С₅ и С₆) горизонтальным отметкам прикладывают рулетку. При этом рулетку укладывают нижней кромкой по горизонтальным отметкам и лента ее должна быть натянута;

б) начальную отметку шкалы рулетки совмещают с вертикальной линией 12 (10) и после создания усилия натяжения ленты рулетки по 9.1.2 (перечисление б) отсчитывают показания шкалы рулетки по вертикальной линии 11 (9);

в) измерения величин Ь“, Ь* проводят не менее двух раз. Расхождение между результатами двух измерений должно быть не более 3 мм.

• 9.3.3  Расстояния (Ьо)'_г, (Ьо)'^ (по поперечной переборке от носа судна) и (bj)i, (bj)i (по поперечной переборке от кормы судна) измеряют штангенциркулем. Измерения каждой величины проводят не менее двух раз. Расхождения между результатами двух измерений должно быть не более 0,4 мм.

• 9.3.4  Результаты измерений величин bf, b*, (b£J)i, (Ьд)'_г', (ЬдУ₁₅ (b5)i вносят в протокол, форма которого приведена в приложении Б.

• 9.4.1  Координату точки измерений базовой высоты и уровня жидкости (расстояния от торца танка, находящегося ближе к носу судна до центра измерительной трубы) Z₃, мм. (рисунок А.1). измеряют по палубе судна измерительной рулеткой не менее двух раз. Расхождение между результатами двух измерений должно быть: не более 5 мм.

• 9.4.2  Результаты измерений Z₃ вносят в протокол, форма которого приведена в приложении Б.

• 9.5.1  Высоту превышения (рисунок А.5) точки касания дна измерительной трубы грузом рулетки f_n. мм. измеряют штангенциркулем не менее двух раз. Расхождение между результатами двух измерений должно быть не более 0.4 мм.

• 9.5.2  Результаты измерений f_n вносят в протокол, форма которого приведена в приложении Б.

• 9.6.1  К внутренним деталям (рисунок А.6) относят элементы поперечного и продольного силового набора таврового и уголкового профилей. К элементам силового набора таврового профиля относят: кильсон, флор, карлингс, рамный шпангоут.

• 9.6.2 Линейными размерами элемента силового набора, подлежащими определениям, являются:

а) таврового профиля (рисунок А.7): длина Ь_п и толщина 6_П полки, высота /ц., толщина стенки t_c, т₃ (число кильсонов), т₄ (число флор), т₅ (число рамных шпангоутов), т₆ (число карлингсов);

б) уголкового профиля (рисунок А.8): длина /_п, высота 1_С. толщина профиля 8_С, тщ (число профилей, расположенных на днище танка) и т₂ (число профилей, расположенных на переборках).

• 9.6.3  Толщину стенки таврового профиля С_с определяют по результатам измерений

(рисунок А.7) расстояний от торцов полки до стенки профиля   Ь".

• 9.6.4  Толщину стенки уголкового профиля 6_С определяют по результатам измерений расстояния от торца полки до стенки профиля Г_п.

• 9.6.5  Линейные размеры профилей, указанные в 9.6.2, 9.6.3, 9.6.4 измеряют одного из них по каждому виду профиля (кильсона, флора, рамного шпангоута и т.д.) и определяют их количества. При наличии прикрепленных горизонтально на продольных или поперечных переборках танка элементов силового набора таврового сечения дополнительно указывают их нижние и верхние границы относительно контура днища танка.

• 9.6.6  Высоту таврового профиля /ц. (рисунок А.7) измеряют измерительной линейкой.

• 9.6.7  Величины b_n, b'_n, b₃, S_n, 1_П, Г_п, 1_С, указанные в 9.6.2, 9.6.3, 9.6.4, измеряют штангенциркулем.

• 9.6.8  Нижние и верхние границы расположения силовых элементов таврового профиля /i_H, h_B по 9.6.5 измеряют измерительной рулеткой с грузом.

• 9.6.9  Результаты измерений величин /ц., b_n, b₃, b₃, l_n, Г_п, l_c, b_H, h₃ и числа профилей m_r -m₆ вносят в протокол, форма которого приведена в приложении Б.

• 9.7.1  Базовую высоту Н_б. мм. измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм.

• 9.7.2  Значение базовой высоты наносят на табличку, прикрепленной к измерительной трубе.

• 9.7.3  Результаты измерений Н₆ вносят в протокол, форма которого приведена в приложении Б.

• 9.7.4  Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с ее значением, установленном при поверке танка, более чем на 0,1 % проводят внеочередную поверку танка.

• 9.7.5  Результаты ежегодных измерений базовой высоты оформляют актом, форма которого приведена в приложении Г.

• 9.8.1  Обработку результатов измерений и составление градуировочной таблицы выполняют в соответствии с приложениями В и Г МИ 2874-2004 с помощью программы расчета градуировочной таблицы на ПЭВМ, утвержденной ФГУП ВНИИР-ГНМЦ.

• 9.8.2  Градуировочную таблицу составляют, начиная от точки касания дна измерительной трубы грузом рулетки до предельного уровня Н_пр, вычисляя посантиметровую вместимость танка.

• 9.8.3  Предельный уровень Н_пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле:

Н„р = hi + h₂ + h₃ - f„,                                (3)

где      h₂, h₃ - высоты поясов, см;

f_n - высота превышения точки касания дна измерительной трубы грузом рулетки, см.

• 9.8.4  В пределах предельного уровня Н_пр вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 9.8.5  При составлении градуировочной таблицы значения вместимости танка округляют до 1 дм³.

• 9.8.6  Значения посантиметровой вместимости танка, указанные в градуировочной таблице, соответствуют температуре 20 °C.

10.1 Согласно положениям раздела 5 МИ 2874-2004, при соблюдении пределов допускаемой погрешности измерений параметров танка, указанных в таблице 3, погрешность определения вместимости танка будет находиться в пределах ± 0,25 %.

Таблица 3

• 10.2 Значение погрешности измерения вместимости танка приводят на титульном листе градуировочной таблицы.

• 11.1 Результаты измерений оформляют протоколом поверки танка, форма которого приведена в приложении Б.

• 11.2 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений в установленном порядке.

• 11.3 По заявлению владельца танка или лица, представившего его на поверку, на танки выдается:

• - в случае положительных результатов поверки - свидетельство о поверке установленного образца:

• - в случае отрицательных результатов поверки - извещение о непригодности к применению установленного образца с указанием причин непригодности.

• 11.4 В случае положительных результатов поверки на танк оформляют следующие документы:

• - градуировочная таблица;

• - протокол поверки.

Протокол поверки, титульный лист и последнюю страницу градуировочной таблицы подписывают поверители. Подписи поверителей заверяются оттисками поверительного клейма.

• 11.5 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении В.

• 11.6 Форма акта ежегодных измерений базовой высоты приведена в приложении Г.

(обязательное)

Схемы оборудования и измерений параметров танка

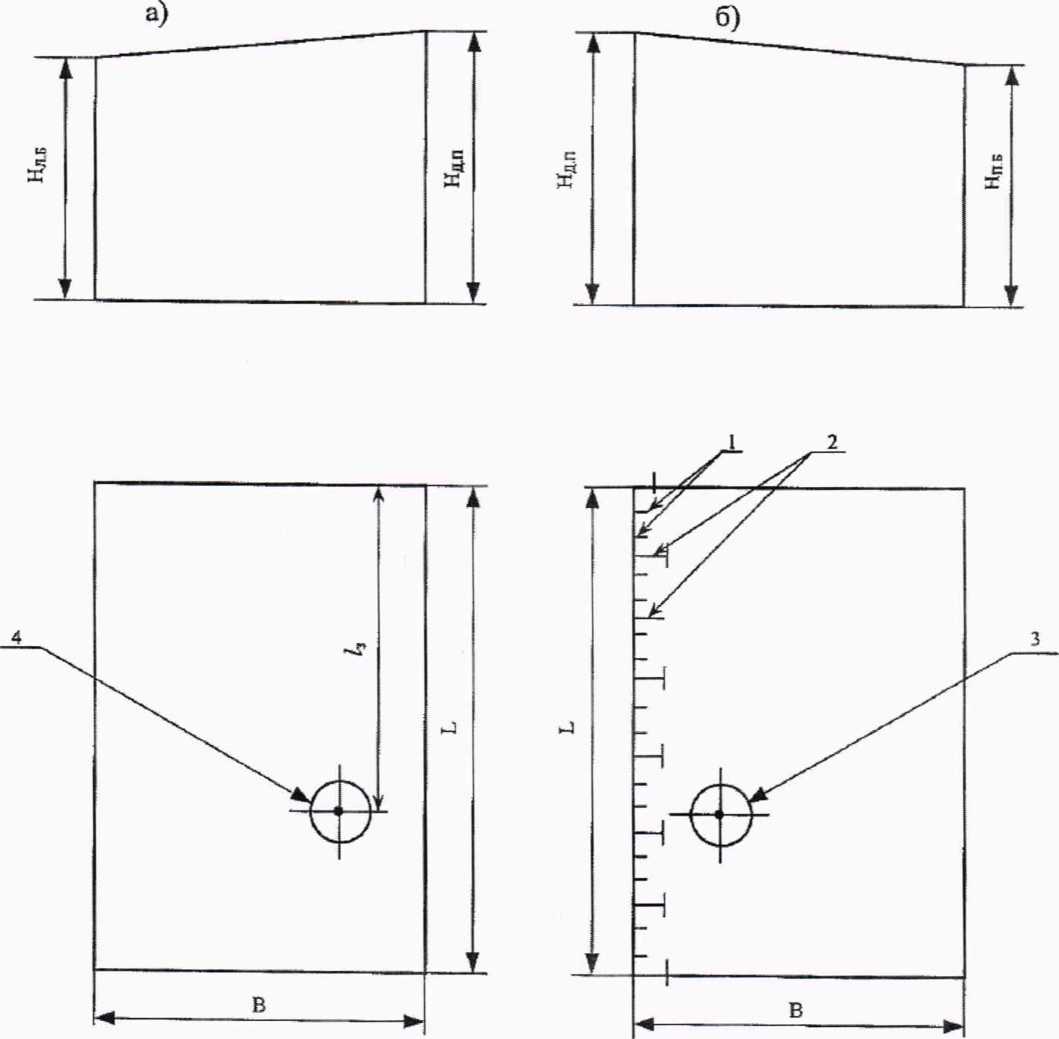

а) - танк левого борта (левый танк); б) - танк правого борта (правый танк);

1 - шпации; 2 - рамные шпангоуты; 3,4- измерительные трубы; Н_{л Б} - высота танка по левому борту; Н_{п Б} - высота танка по правому борту; Яд_П - высота танка по диаметральной плоскости: L - длина танка; В - ширина танка.

Рисунок А. 1 - Схема танка

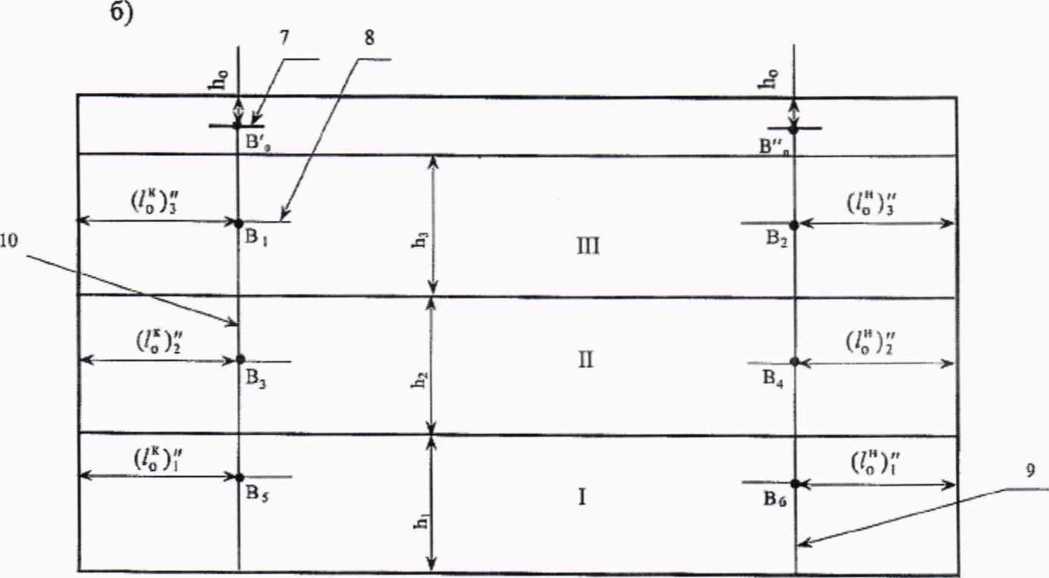

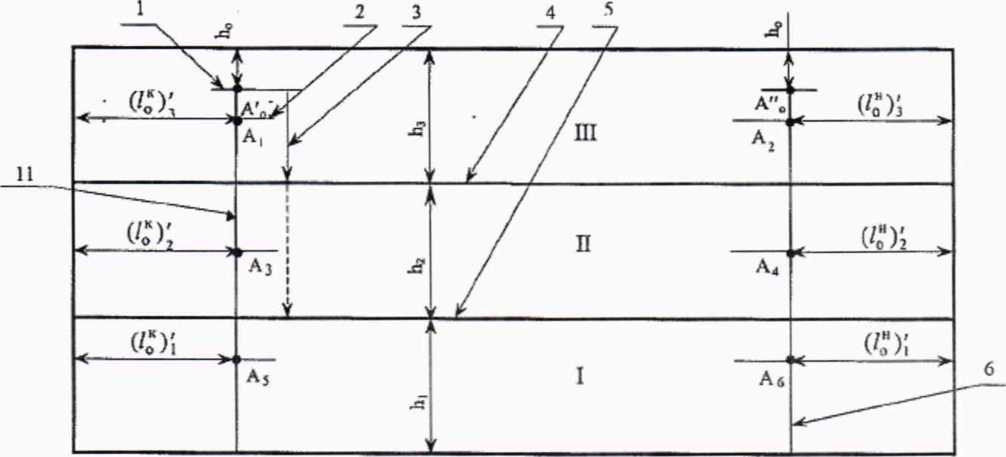

а) - продольная переборка от левого борта судна; б) - продольная переборка в диаметральной плоскости;

1, 2, 7, 8 - горизонтальные отметки; 3 - измерительная рулетка с грузом; 4, 5 - сварные швы танка;

6, 9, 10, И - вертикальные линии; - А₆, В_г - В₆- точки измерений;

- расстояние между поперечной переборкой от носа судна и линией 6 или линией 9; Iq — расстояние между поперечной переборкой от кормы судна и линией 10 или линией 11;

h₀ - расстояние между отметками 1 и 7 и местом стыка переборки с палубой судна;

hi, h₂, h₃ - высоты поясов; I, И, III - номера поясов

Рисунок А.2 - Схема измерений параметров танка по продольной переборке

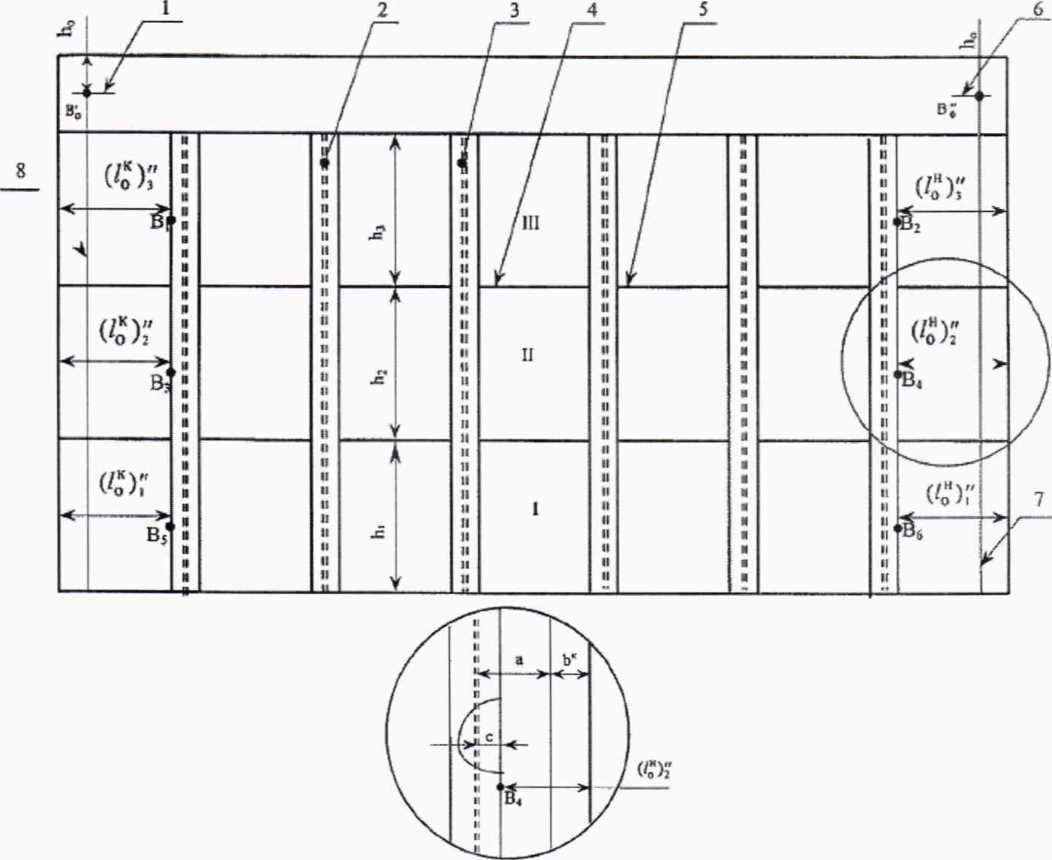

1,6- горизонтальные отметки; 2, 3 - рамные стойки (шпангоуты); 4, 5 - сварочные швы;

7, 8 - вертикальные линии; (В_г - В₆) - точки измерений; Iq - расстояние между поперечной переборкой от носа судна и точкой B_t (правой кромкой полки рамной стойки); Iq - расстояние между поперечной переборкой от кормы судна и точкой B_t (левой кромкой полки рамной стойки); b - расстояние между поперечной переборкой и вертикальной линией 7; а - расстояние между вертикальной линией 7 до стенки рамной стойки; с - расстояние между правой кромкой полки рамной стойки до ее стенки.

Величину 1₀ вычисляют по формуле; l_Q = (а + Ь) - с.

Рисунок А.З - Схема измерений параметров танка по продольной переборке в диаметральной плоскости судна при наличии рамных стоек

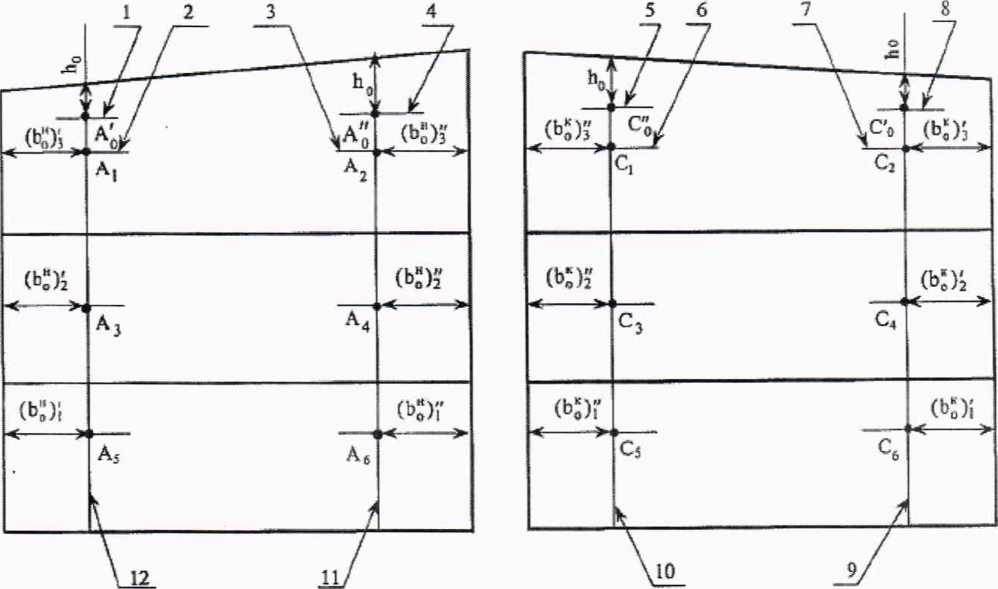

а) - поперечная переборка от носа судна; б) - поперечная переборка от кормы судна;

1, 2, 3, 4, 5, 6, 7, 8 - горизонтальные отметки; А_г - А₆, С_т - С₆ - точки измерений; h₀ - расстояние между отметками 1,4, 5, 8 и палубой судна; 9,10,11,12 - вертикальные линии; (bj)' - расстояние между продольной переборкой от левого борта судна и линией 12 в точках измерений А_г, А₃,А₅, (Ьд)' - расстояние между продольной переборкой в диаметральной плоскости судна и линией 11 в точках измерений Л₂, А₄, А₆.

Рисунок А.4 - Схема измерений ширины поясов по поперечной переборке танка

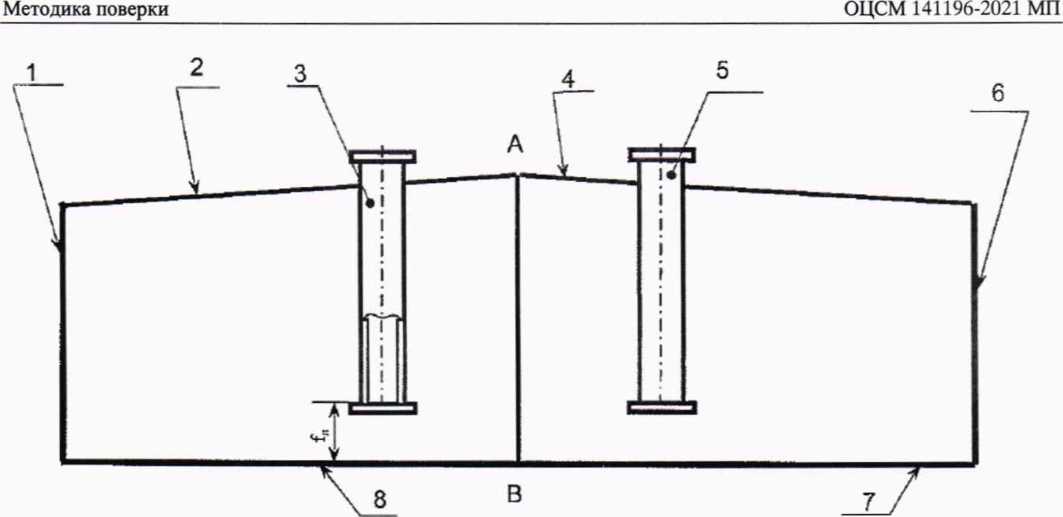

1,6- боковые переборки: 2,4 - палуба судна: 3,5- измерительные трубы: 7, 8 - днища танков: f_n - высота точки касания дна измерительной трубы грузом рулетки:

АВ - диаметральная плоскость судна

Рисунок А. 5 - Схема размещения измерительной трубы

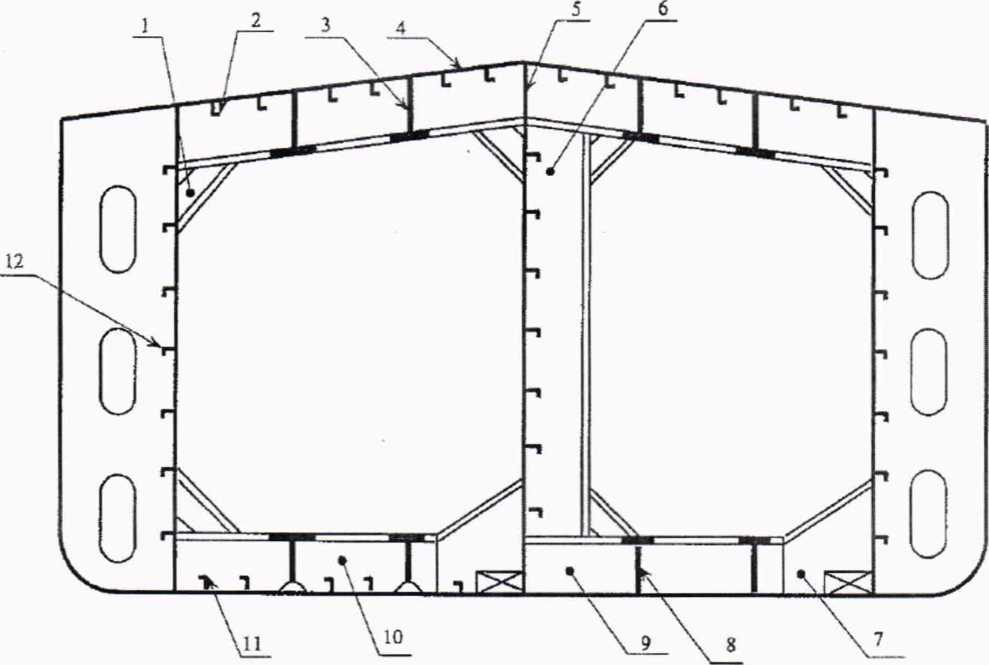

1 - кница: 2, 11, 12 - элементы продольного силового набора уголкового профиля; 3 - карлингс;

4 - настил палубы: 5 - стенка танка по диаметральной плоскости судна: 6 - рамный шпангоут:

7 - клинкет; 8 - кильсон: 9,10- флоры

Рисунок А.6 - Схема силового набора танка

1

b" ---------->i

1 - полка профиля; 2 - стенка профиля; 3 - присоединенный поясок обшивки; Ь_п, З_п - длина и толщина полки; /ц., t_c - высота и толщина стенки профиля;

^_ расстояние от торцов полки до стенки профиля

Рисунок А. 7 — Сечение таврового профиля

3

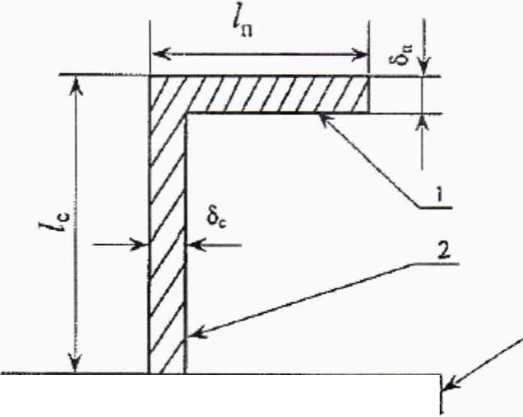

1 - полка профиля; 2 - стенка профиля; 3 - присоединенный поясок обшивки; /_п - длина полки; 1_С - высота профиля: 6_С - толщина профиля; З_п - толщина полки профиля

Рисунок А.8 - Сечение уголкового профиля

(рекомендуемое)

Форма протокола поверки танка

ПРОТОКОЛ

поверки танка нефтеналивной баржи Н-905 геометрическим методом

Таблица Б. 1 - Общие данные

Продолжение таблицы Б. 1

Окончание таблицы Б. 1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З - Длина поясов

В миллиметрах

Примечание - Графы 5 и 6 заполняют только при наличии скошенной части танка

Таблица Б.4 - Высота поясов

В миллиметрах

Таблица Б.5 - Ширина поясов

В миллиметрах

Таблица Б.6 - Другие параметры танка

Таблица Б. 7 - Тавровый профиль

Таблица Б.8 - Уголковый профиль

В миллиметрах

Приложение В

(рекомендуемое) Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

В.1 Форма титульного листа градуировочной таблицы

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на стальной прямоугольный танк

зав. №__

нефтеналивной баржи_______________________________________________________________

Организация

Погрешность определения вместимости: ± 0,25 %.

Срок очередной поверки:_____________

Поверители

подпись

должность, инициалы, фамилия

подпись

должность, инициалы, фамилия

В.2 Форма градуировочной таблицы танка

Таблица В

.1-

•вая вместимость танка

(справочное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Руководитель органа Государственной метрологической службы

АКТ измерений базовой высоты танка от «___»_______________20___г.

Составлен в том. что комиссия, назначенная приказом по_______________________________

наименование предприятия-

_________________________________________________________. и членов:__________________________________

-владельца танкера                                                                                 инициалы, фамилии

провела контрольные измерения базовой высоты танка_____________________________________

наименование нефтеналивной баржи

номинальной вместимостью__________м³ при температуре окружающего воздуха_________°C.

Результаты измерения представлены в таблице 1.

Таблица 1

В миллиметрах

Председатель комиссии:

Члены:

Ф Б У

«Омский ЦСМ»
