Инструкция «ГСИ. Счётчики газа бытовые ДТСГ» (ТМРД.421300.002.МП)

УТВЕРЖДАЮ

Заместитель директора

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ.

Счётчики газа бытовые ДТСГ

Методика поверки

ТМРД.421300.002.МП

Настоящая методика распространяется на счётчики газа бытовые ДТСГ (далее -счётчики) и устанавливает порядок проведения первичной и периодической поверки, объем, условия проведения поверки и ее методы, а также порядок оформления результатов поверки.

Интервал между поверками - 12 лет.

1 Операции поверки

Операции поверки приведены в таблице 1.

Таблица 1.

- для модификаций с импульсным выходом.

**- для модификаций с термокоррекцией.

2 Средства поверки

При проведении поверки должны применяться средства поверки указанные в таблице 2.

Таблица 2.

Примечание:

• • Все применяемые средства измерений должны иметь действующие свидетельства о поверке.

• • Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.

3 Требования к квалификации поверителей

К поверке счетчиков допускаются лица, прошедшие инструктаж по технике безопасности, изучившие эксплуатационные документы на поверяемые средства измерений, основные средства измерений и настоящую методику поверки аттестованные в качестве поверителей в установленном порядке.

4 Требования безопасности

При проведении поверки необходимо соблюдать следующие требования безопасности.

• 4.1 Монтаж и демонтаж счётчиков в измерительную линию должен производиться в соответствии с эксплуатационной документацией при неработающей поверочной установке.

• 4.2 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей" (изд. 3), ГОСТ 12.2.007.0, ГОСТ 12.1.019, ГОСТ 22261, указаниями по безопасности, изложенными в руководствах по эксплуатации применяемых эталонов и вспомогательного оборудования.

5 Условия проведения поверки и подготовка к ней

При проведении поверки должны соблюдаться следующие условия:

• • температура окружающего воздуха (20±5) °C;

• • относительная влажность окружающего воздуха (30 - 80) %;

• • атмосферное давление (84 - 106) кПа;

• •  поверочная среда воздух.

Перед началом поверки поверитель должен изучить руководства по эксплуатации счётчиков, эталонов и других технических средств, используемых при поверке, настоящую методику и правила техники безопасности.

Счётчики и средства поверки подготавливают к работе в соответствии с эксплуатационной документацией на них.

Счётчики представляют на поверку со следующими документами:

- паспортом на счётчик при первичной поверке;

- свидетельством о предыдущей поверке, при периодической поверке.

6 Проведение поверки

• 6.1 Внешний осмотр.

При внешнем осмотре счётчика проверяют:

• • наличие паспорта и свидетельства о предыдущей поверке;

• • маркировку и наличие пломб в соответствии с эксплуатационной документацией;

• • отсутствие видимых повреждений, препятствующих правильному снятию показаний;

• • не искаженность символов на жидкокристаллическом дисплее.

Счетчики, не удовлетворяющие перечисленным требованиям, дальнейшей поверке не подлежат.

• 6.2 Опробование.

  • 6.2.1 Проверка герметичности.

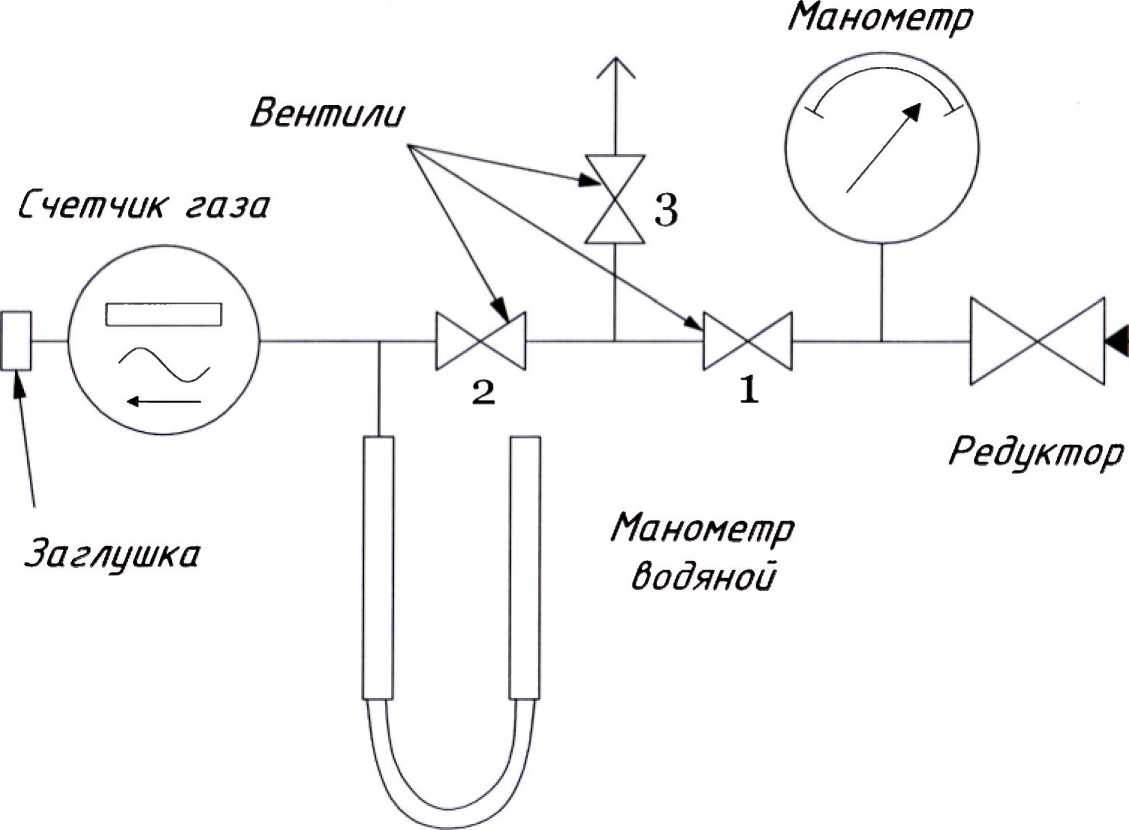

Для проверки герметичности счётчик:

• - устанавливают на стенд для проверки герметичности;

• - устанавливают по манометру избыточное давление 8 кПа;

• - наблюдают за изменением давления по манометру в течение 1,5 минут.

Счётчики считают герметичными, если за указанное время избыточное давление не понизилось. Счетчики, не удовлетворяющие данному требованию, дальнейшей поверке не подлежат.

• 6.2.2 Проверка функционирования.

Проверку функционирования счётчика проводят, пропуская через него поток воздуха со значением расхода не менее 10 % максимального.

Данную операцию повторяют при максимальном значении расхода.

Результаты проверки считаются положительными, если показания отсчетного устройства равномерно увеличиваются.

• 6.3 Определение потери давления.

Потери давления на поверяемом счётчике определяют при максимальном значении расхода воздуха с помощью U - образного мановакуумметра. Потери давле-5

ния в счётчике допускается определять одновременно при определении относительной погрешности как разность давлений на входе и выходе счётчика.

Результаты поверки считаются положительными, если потери давления не превышают 1,5 кПа. Счетчики, не удовлетворяющие данному требованию, дальнейшей поверке не подлежат.

• 6.4 Определение погрешности импульсного выхода.

Для проверки необходимо:

• • Подключить к импульсному выходу счётчика, вход частотомера, при значении расхода 0,5 Q_max.

• • Частотомер установить в режим счёта импульсов, сбросить показания частотомера, зафиксировав показания счётчика, дождаться увеличения показаний в соответствии с таблицей 3.

Таблица 3

• Рассчитать погрешность импульсного выхода по формуле:

где N_U3M - количество импульсов, имп., рассчитанное по формуле:

N_U3M (1' кон~ V_rta4)/ Qz

N_3m ~ количество импульсов зафиксированное частотомером, ими.,

Результаты считаются положительными, если показания 4N_0CH= ± 1 имп.

Счетчики, не удовлетворяющие данному требованию, дальнейшей поверке не подлежат.

• 6.5 Определение относительной погрешности при измерении объёма газа.

Определение относительной погрешности при измерении объёма газа осуществляется методом сравнения значений объема воздуха, измеренного поверяемым счётчиком и поверочной установкой на расходах Q_nij_n, 0,2Q_max, Q_max.

Значение контрольного объема воздуха на каждом из расходов должно быть не менее 0,01 м³.

При каждом значении расхода воздуха проверку проводят до трех раз. Если по результатам первого измерения основная относительная погрешность счетчика не превышает предела допускаемой относительной погрешности, повторные измерения не проводят. В противном случае измерения повторяют и за результат принимают среднеарифметическое из полученных значений.

Для проверки необходимо:

• Установить критический режим истечения на сопле установки, с момента изменения значения младшего разряда на ЖК индикаторе зафиксировать объем и время прохождения воздуха через счётчик на требуемом расходе и, используя формулу (1) и (2), рассчитать действительный объем прошедший через сопло установки, и погрешность счётчика соответственно.

Основную относительную погрешность счётчика 4_0СН, %, вычисляют по формуле (1):

b_OCH=[(V_C4/Vyc_m)-U-100% , (1)

где 5 _осн - относительная погрешность счётчика, %,

7_СЧ - объем воздуха, прошедший через счётчик, л/,

V_ycm- объем воздуха, прошедший через сопло поверочной установки, л/.

^уст 1000

где К - градуировочный коэффициент сопла установки при температуре измеряемой среды 20 °C и относительной влажности воздуха 60 % (по свидетельству о поверке сопла), л/(с*Т‘²) .

Т = (273,15 + t) - температура поверочной среды, К,

т - интервал времени прохождения заданного объема воздуха через счёт

чик, измеренный с момента смены значения младшего разряда, с.

АР_СЧ - потери давления на счётчике про поверочном расходе, Па.

Р_атм - атмосферное давление в месте проведения проверки, Па.

к_{т v} - поправочный коэффициент на влажность воздуха для пересчета (кор

рекции) плотности воздуха, значения которого приведены в таблице 4.

Таблица 4

Результаты считаются положительными, если пределы относительной погрешности счётчика не превышают:

• - в диапазоне расходов:

• - от Q_min до 0,2Q_max ± 2,5 %.

• - от 0,2Q_max до Q_max ±1,0 % - для класса точности 1,0

± 1,5 % - для класса точности 1,5

Счетчики, не удовлетворяющие данному требованию, дальнейшей поверке не подлежат.

• 6.6 Определение относительной погрешности при измерении объёма газа с температурной компенсацией.

Определение относительной погрешности при измерении объёма газа с температурной компенсацией осуществляется методом сравнения объема воздуха, измеренного поверяемым счётчиком и поверочной установкой на расходах Q_min, 0,2Q_max, Qmax приведенных к 20 °C.

Лосн = [(V_C4 tfV_{ycm тк}) - !]• 100% , (3)

где - относительная погрешность счётчика, %,

V_C4 - объем воздуха, прошедший через счётчик (приведенный к 20 °C), л/⁵, У_уст - объем воздуха, измеренный поверочный установкой, приведенный к 20 °C, м³.

Счётчик газа с температурной компенсацией автоматически корректирует и отображает показания объема газа при 20 , по формуле (4):

где Т_сч - температура газа, проходящего через счётчик, измеренная термодатчиком счётчика, V.

где V_ycm- объем воздуха, прошедший через сопло поверочной установки, м³.

Т_эт - температура поверочной среды, ^СС.

Разница между Т_сч и Т_эт не должна превышать ± 0,5

Результаты считаются положительными, если пределы относительной погрешности счётчика не превышают:

• - в диапазоне расходов:

• - от Q_min до 0,2Q_max ± 2,5 %.

• - от 0,2Q_max до Q_max ± 1,0 % - для класса точности 1,0

± 1,5 % - для класса точности 1,5

Счетчики, не удовлетворяющие данному требованию, дальнейшей поверке не подлежат.

• 6.7 Определение абсолютной погрешности при измерении температуры газа.

Определение абсолютной погрешности при измерении температуры газа счётчиками осуществляется методом сравнения температуры измеренной эталонным термометром сопротивления и датчиком температуры в составе счётчика.

Для проведения поверки по импульсному выходу необходимо:

• • Счётчик вместе с эталонным термометром поместить в термокамеру.

• • Задать температуру в термокамере плюс 20 ^СС.

• • Рассчитать допускаемую абсолютную погрешность измерений темпера

туры по формуле:

где

т

^иш - значение температуры, измеренное счётчиком, ^СС.

Т_зт - значение температуры, измеренное эталонным термометром сопротивле

ния,

• Повторить перечисленные действия для минус 40 Т? и плюс 50 Т?.

Результаты считаются положительными, если пределы допускаемой абсолютной погрешности при измерении температуры не превышают ± 0,5 °C.

• 6.8 Подтверждение идентификационных данных ПО.

6.8.1 Определение номера версии (идентификационного номера) ПО.

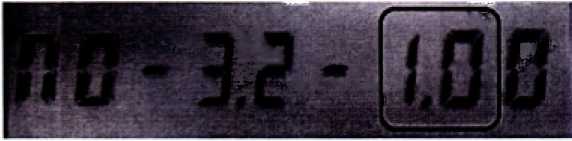

Для определения номера версии (идентификационного номера) ПО СИ «Счётчик газа бытовой «ДТСГ» необходимо включить счетчик. На индикаторе выведется номер версии (идентификационный номер) ПО - 1.0, рисунок 1.

Рисунок 1, номера версии (идентификационного номера) ПО СИ «Счётчик газа бытовой «ДТСГ»

6.8.2 Определение цифрового идентификатора ПО.

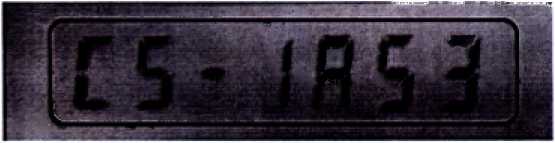

Для определения цифрового идентификатора ПО СИ «Счётчик газа бытовой «ДТСГ» необходимо включить счетчик. На индикаторе выведется цифровой идентификатор ПО - CS1A53, рисунок 2.

Рисунок 2, цифровой идентификатор ПО СИ «Счётчик газа бытовой «ДТСГ»

Результаты считаются положительными, если номер версии (идентификационный номер) ПО и цифровой идентификатор 110 совпадают с указанным в описании типа.

7. Оформление результатов поверки.

При положительных результатах поверки на счетчик наносят знак поверки, а также оформляют протокол по форме Приложения 1 и знак поверки в виде оттиска поверительного клейма наносится в соответствующий раздел паспорта согласно Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга № 1815 от 02.07.2015 г.

При отрицательных результатах поверки оформляют извещение о непригодности согласно Приложению 2 «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утверждённый приказом Минпромторга №1815 от 02.07.2015.

Протокол поверки счётчика газа ДТСГ

зав.№_________

Дата поверки:______________

Счетчик газа бытовой ДТСГ- _____ зав.№___________, на основании результатов поверки признан годным (не годным)

и допущен (не допущен) к применению.

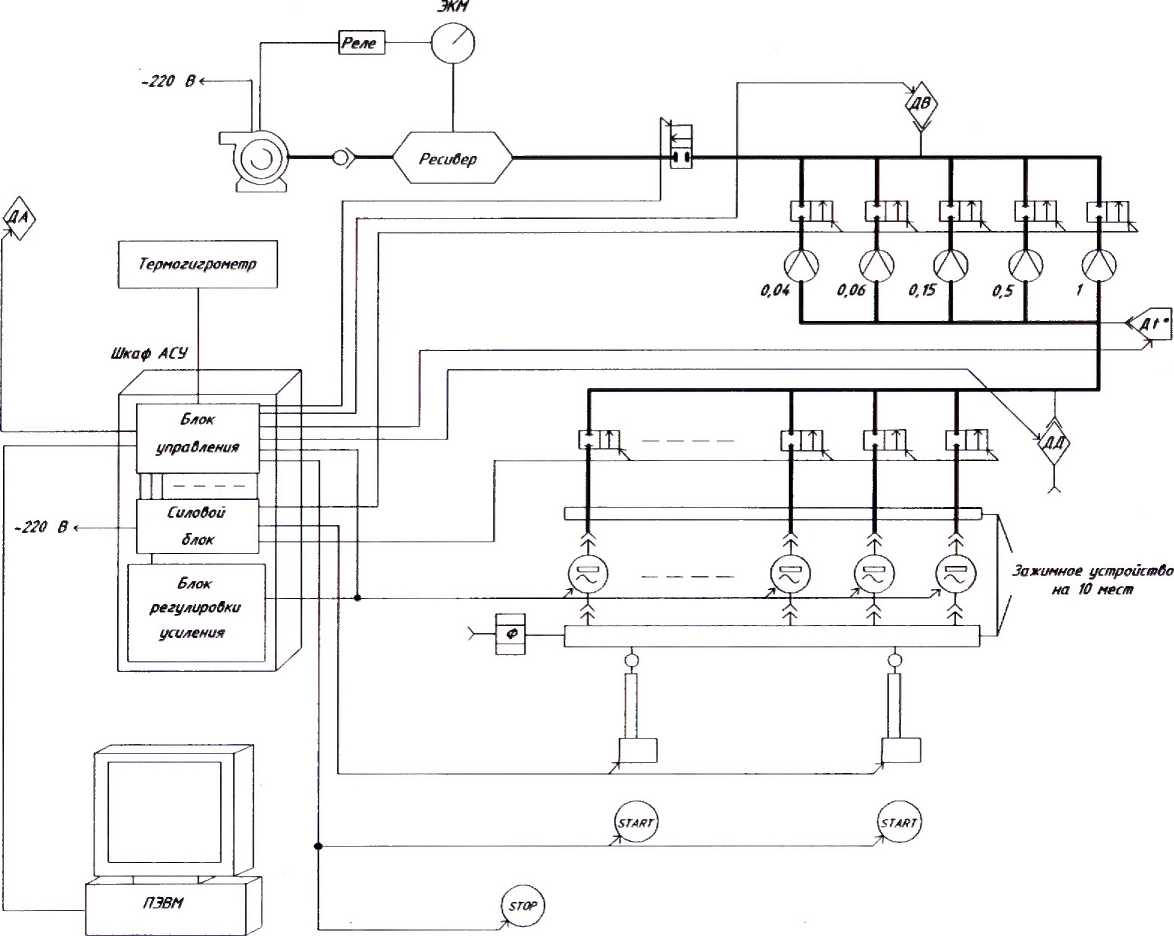

Датчик давления

ДА - датчик барометрического давления ДВ датчик разряжения

Датчик температуры

Электромагнитный клапан

Сопла критические (расход в м^а)

Фильтр

Актуатор

Счетчик

Кнопка аварийной установки и разжатия прижимного устройства

14
