Методика поверки «Преобразователи аналоговых сигналов измерительные НПТ» (МП КУВФ. 405542.001)
ООО «Производственное Объединение ОВЕН»
![Методика поверки. Преобразователи аналоговых сигналов измерительные НПТ. ОЕИ Аналитика](mp_html/980825402636e7a7c10c50_files/980825402636e7a7c10c50-1.jpg)
![Методика поверки. Преобразователи аналоговых сигналов измерительные НПТ. ОЕИ Аналитика](mp_html/980825402636e7a7c10c50_files/980825402636e7a7c10c50-2.jpg)
Система обеспечения единства измерений Российской Федерации
ИНСТРУКЦИЯ
ПРЕОБРАЗОВАТЕЛИ АНАЛОГОВЫХ СИГНАЛОВ ИЗМЕРИТЕЛЬНЫЕ НПТ
МЕТОДИКА ПОВЕРКИ
КУВФ. 405541.001 МП
Москва
СОДЕРЖАНИЕ
Требования безопасности и требования
Оформление результатов поверки
КУВФ.405541.001 МП |
Лист | |||||
КУВФ. |
2 | |||||
Изм. |
Лист |
№ докум. |
Подпись |
-
1.1 Настоящая методика поверки (далее по тексту - методика) распространяется на преобразователи аналоговых сигналов НПТ (далее - НПТ) пр-ва «ОВЕН», г. Москва и устанавливает методику их первичной и периодической поверки.
-
1.2 Межповерочный интервал: 2 года.
2.1 При проведении поверки выполняются операции, указанные в таблице 1. Таблица 1
Наименование операции |
Номер пункта методики поверки |
Обязательность выполнения при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
7.1 |
Да |
Да |
2 Проверка электрического | |||
сопротивления изоляции |
7.2 |
Да |
Да |
3 Проверка допускаемой | |||
основной приведенной | |||
погрешности |
7.3 |
Да |
Да |
-
3.1 Средства измерений, используемые в качестве мер входного сигнала поверяемого НПТ, должны иметь технические характеристики, обеспечивающие поверку в диапазоне измерений поверяемого НПТ.
-
3.2 Измерительная цепь (включая меры входного сигнала), при помощи которой поверяют НПТ, должна обеспечивать такую точность измерений, при которой верно неравенство: д Ц < ^3 д П, где Дц - погрешность измерительной цепи, Дп - предел допускаемого абсолютного значения основной погрешности поверяемого НПТ.
-
3.3 Для определения основных погрешностей НПТ необходимо применять
следующие средства поверки:
-
- для НПТ с основной приведенной погрешностью ± 0,1 % и ± 0,25 % вольтметр с классом точности не более 0,01/0,03 с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, универсальные вольтметры В7-46, Щ31);
-
- для НПТ с основной приведенной погрешностью ± 0,5 % вольтметр с классом точности не более 0,06/0,06 с диапазонами входных сигналов постоянного напряжения от 0 до 10 В (например, универсальные вольтметры В7-16, Щ302);
-
- для НПТ с основной приведенной погрешностью ± 0,25 % и ± 0,5 % сопротивление 100 Ом класс точности не хуже 0,05 (например, магазин сопротивлений МСР-63 или катушка электрического сопротивления Р331) и источник постоянного напряжения с максимальным выходным напряжением не менее 24 В, обеспечивающим постоянство напряжения, при котором за время определения основной погрешности прибора на одной отметке изменение тока, выраженное в процентах не должна превышать Vio Yп (например, источник питания постоянного тока Б5-47, Б5-48, Б5-49).
-
- магазин сопротивлений (мера сопротивления): диапазон выходных сопротивлений 0,001 Ом - 10 кОм; класс точности не более 0,02 (например, Р4831, МСР-60М, калибратор унифицированных сигналов ИКСУ 2000);
-
- низкоомный потенциометр постоянного тока или калибратор напряжения
постоянного тока, используемые в качестве меры напряжения с диапазоном выходного
КУВФ.405541.001 МП |
Лист | |||||
КУВФ. |
3 | |||||
Изм. |
Лист |
№ докум. |
Подпись |
сигнала от 0 до 100 мВ; класс точности не более 0,05 (например, потенциометры постоянного тока Р306, Р348, Р363, ПП-63; универсальный переносной измерительный прибор типа УПИП-60М; компаратор напряжений Р3003; калибратор напряжения П 320; установки В1-12, В1-13, В1-28; калибратор унифицированных сигналов ИКСУ 2000); - жидкостной термостат (аттестованный метрологической службой, проводящей поверку) для обеспечения стабильной температуры холодных спаев термоэлектродных и медных проводов. Термостат в условиях поверки должен обеспечивать такое постоянство температуры, при котором за время поверки прибора изменение температуры, выраженное в процентах, не должно превышать 1/10 уп, где Yn - предел допускаемого значения основной приведенной погрешности поверяемого НПТ. Термостат в условиях поверки должен быть снабжен термометром в месте расположения спаев термоэлектродных и медных проводов: диапазон (0...50) оС; ц.д. 0,1 оС; допускаемая погрешность ± 0,2 оС (например, ТЛ-4);
| ||||||
КУВФ.405541.001 МП |
Лист | |||||
КУВФ. |
4 | |||||
Изм. |
Лист |
№ докум. |
Подпись |
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
-
4.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.3.019 - 92, «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей».
-
4.2 Любые подключения НПТ производить только при отключенном напряжении питания прибора.
-
4.3 К работе с НПТ допускаются лица, изучившие РЭ НПТ, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.
-
4.4 К поверке допускаются лица, освоившие работу с НПТ и используемыми эталонами, изучившими настоящую рекомендацию, аттестованных в соответствии с ПР 50.2.012 и имеющих достаточную квалификацию для выбора методики поверки и выбора соответствующих эталонов.
-
5.1 При проведении поверки соблюдать следующие условия:
- температура окружающего воздуха (20 ± 5) °С;
-
- относительная влажность воздуха (30... 80) %;
-
- атмосферное давление (84,0.. .106,7) кПа
((630.. .800) мм рт. ст.);
-
- вибрация в помещении не должна вызывать отклонений указателя наиболее чувствительного средства измерений более чем на ± 0,25 цены наименьшего деления его шкалы.
-
7.1 Подготовить к работе поверяемый НПТ в соответствии с указаниями, изложенными в РЭ НПТ.
НПТ включают на предварительный прогрев не менее чем за 20 мин. до начала поверки.
При поверке НПТ, работающих с термопарами, термоэлектродные провода, холодные спаи которых с медными проводами помещены в термостат, подключают не менее чем за 2 ч. до начала измерений.
-
7.2 Подготовить к работе средства поверки в соответствии с распространяющимися на них эксплуатационными документами.
-
7.3 Управление работой НПТ при поверке, задание его программируемых параметров должны производиться в соответствии с указаниями РЭ на НПТ.
КУВФ.405541.001 МП
Лист
КУВФ.
5
Изм.
Лист
№ докум.
Подпись
Все действия с НПТ (программирование и т.д.), а также подключение датчиков должны производиться в соответствии с руководством по эксплуатации.
-
8.1 Внешний осмотр
-
8.1.1 При проведении внешнего осмотра должно быть проверено соответствие НПТ следующим требованиям:
-
-
- НПТ должен быть представлен на поверку с эксплуатационной документацией, входящей в комплект поставки прибора (паспорт и руководство по эксплуатации).
-
- НПТ должен быть чистым и не иметь механических повреждений на корпусе и лицевой панели;
-
- НПТ не должен иметь механических повреждений входных и выходных клеммных соединителей;
-
- на НПТ должна быть маркировка, соответствующая РЭ.
-
8.1.2 При обнаружении механических дефектов, а также несоответствия маркировки, эксплуатационной документации определяется возможность проведения поверки и дальнейшего использования прибора.
-
8.2 Проверка электрического сопротивления изоляции
Проверка электрического сопротивления изоляции проводится только при первичной поверке.
-
8.2.1 Проверку электрического сопротивления изоляции проводить по методике, изложенной в ГОСТ Р 52931, в климатических условиях, приведенных в п. 6.1 настоящей МП.
-
8.2.2 Определение электрического сопротивления изоляции токоведущих цепей поверяемого НПТ относительно его корпуса производить между контактами для подсоединения напряжения и корпусом.
-
8.2.3 Прибор считают выдержавшим испытание, если измеренное сопротивление изоляции не менее 20 МОм.
-
8.3 Определение основной приведенной погрешности НПТ
Основную приведенную погрешность определять в точках, соответствующих 0, 25, 50, 75, 100 % диапазона измерений.
Номинальные статические характеристики преобразования (НСХ) термометров сопротивления соответствуют ГОСТ Р 8.625, НСХ термоэлектрических преобразователей ГОСТ Р 8.585
При первичной поверке для НПТ с универсальным входом значения основной приведенной погрешности НПТ определять для одного (любого) типа первичного преобразователя из числа предусмотренных к применению.
При периодической поверке в случае, когда комплектация НПТ с универсальным входом первичными преобразователями (датчиками) не известна, либо может изменяться в процессе эксплуатации НПТ, поверка производится в указанных контрольных точках для каждого типа первичного преобразователя предусмотренных к применению.
В случае, когда НПТ с универсальным входом работает только с заданным пользователем типом первичного преобразователя, допускается определять погрешность НПТ при работе только с указанным преобразователем, при этом в свидетельстве о поверке указываются тип первичного преобразователя и диапазон измерений.
-
8.3.1 Собрать схему в соответствии с рисунками 1 или 2 в зависимости от модели НПТ.
КУВФ.405541.001 МП
Лист
КУВФ.
6
Изм.
Лист
№ докум.
Подпись
![Методика поверки. Преобразователи аналоговых сигналов измерительные НПТ. ОЕИ Аналитика](mp_html/980825402636e7a7c10c50_files/980825402636e7a7c10c50-3.jpg)
Мера напряжения
Мера
Сспроти
вления

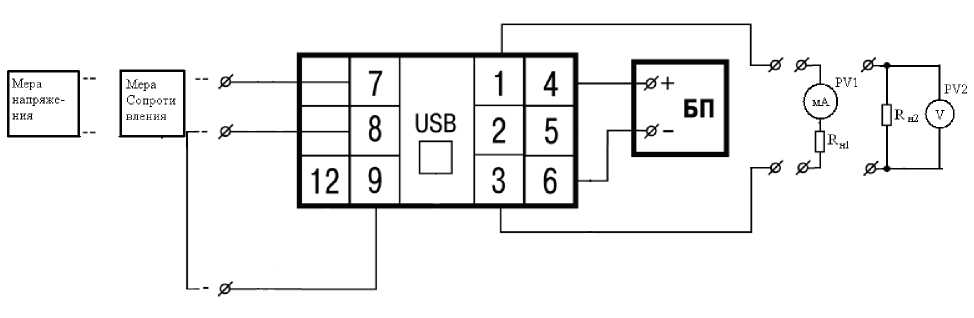

Рисунок 1
Rh1 - сопротивление 250 Ом ± 0,05 % (магазин сопротивлений или прецизионный резистор);
R^ - сопротивление 100 Ом ± 0,05 % (магазин сопротивлений или катушка сопротивления);
РV1 - эталонный миллиамперметр;
РV2 - эталонный вольтметр.
![Методика поверки. Преобразователи аналоговых сигналов измерительные НПТ. ОЕИ Аналитика](mp_html/980825402636e7a7c10c50_files/980825402636e7a7c10c50-4.jpg)
24 V
БП
24 V
Мера
с о пр о тиеп ения
или
М ер а напряжеимя
Мера сопротивления или
М ер а напряжения

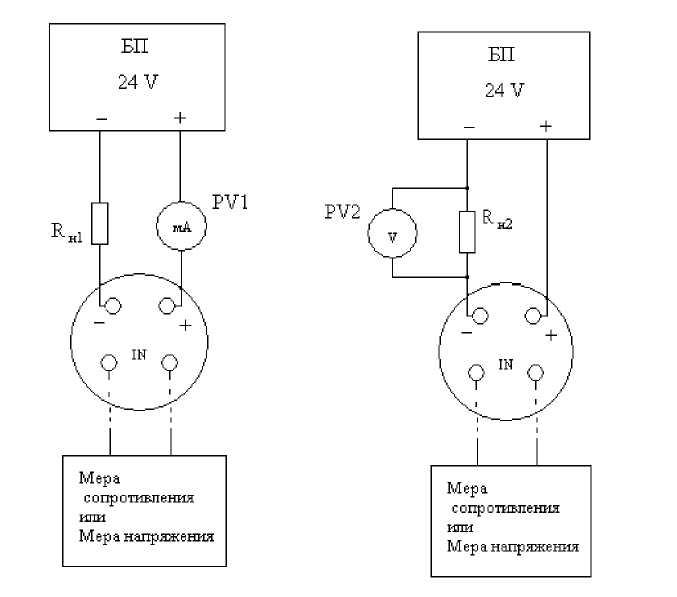

Рисунок 2
Rni - сопротивление 250 Ом ± 0,05 % (магазин сопротивлений или прецизионный резистор);
Ra - сопротивление 100 Ом ± 0,05 % (магазин сопротивлений или катушка сопротивления);
РV1 - эталонный миллиамперметр;
РV2 - эталонный вольтметр.
Подключение меры сопротивления к поверяемому НПТ производится медными одинаковыми проводами, при этом сопротивления этих проводов должны быть равны и не превышать 15 Ом.
КУВФ. | ||||
Изм. |
Лист |
№ докум. |
Подпись |

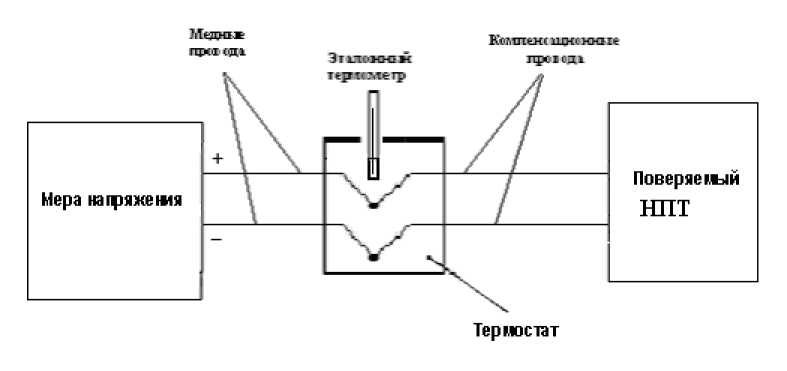

Подключение меры напряжения к поверяемому НПТ производится в соответствии со схемой на рисунке 3.
![Методика поверки. Преобразователи аналоговых сигналов измерительные НПТ. ОЕИ Аналитика](mp_html/980825402636e7a7c10c50_files/980825402636e7a7c10c50-5.jpg)
Рисунок 3
Ко входу поверяемого НПТ подключают термоэлектродные (компенсационные) провода, НСХ которых, соответствуют НСХ преобразования термопары. Концы проводов соединяют с медными проводами и спаи их помещают в термостат со стабильной температурой, измеряемой термометром для введения поправки по ТЭДС на температуру термостата.
Тип компенсационных проводов должен соответствовать типу термоэлектрического преобразователя, по НСХ которого будет проводиться поверка.
-
8.3.2 Последовательно устанавливая на мере напряжений (сопротивлений) значения, соответствующие контрольным точкам:
- для выходного сигнала постоянного тока снять значения измеренного тока непосредственно с эталонного миллиамперметра или при использовании эталонного вольтметра выходной ток определяют измерением падения напряжения на сопротивлении Rh2 и рассчитывают значение выходного тока по формуле 1:
_ U I изм. i п
R , (1)
где 1изм i - измеренное значение выходного тока в i - ой температурной точке, мА;
U - напряжение по показаниям цифрового вольтметра, мВ;
R - сопротивление меры электрического сопротивления R,l2, Ом.
- для выходного сигнала постоянного напряжения значение измеренного напряжения определяем по падению напряжения на сопротивлении нагрузки R,l2 по эталонному вольтметру.
-
8.3.3 Рассчитать измеренные значения температуры в каждой контрольной точке по формуле 2:
(Аизм Атт)
t = ______________ •
(2)
(tmax tmin) + tmin
изм (Amax Атт)
где, tU3M -измеренное значение температуры, °С; Аизм -измеренное значение выходного сигнала, мА, В;
Amax - значение выходного сигнала при верхнем пределе измерения температуры, мА, В;
КУВФ. | ||||
Изм. |
Лист |
№ докум. |
Подпись |
![Методика поверки. Преобразователи аналоговых сигналов измерительные НПТ. ОЕИ Аналитика](mp_html/980825402636e7a7c10c50_files/980825402636e7a7c10c50-6.png)
Атп - значение выходного сигнала при нижнем пределе измерения температуры, мА, В;
tmax - верхний предел диапазона измерений температуры термопреобразователя, °С;
tmin - нижний предел диапазона измерений температуры термопреобразователя, °С.
-
8.3.4 Рассчитать основную приведенную погрешность измерения сигналов термопар для каждой контрольной точки по формуле 3:
(3)
где
Y1 - основная приведённая погрешность НПТ в контрольной точке, % ;
^зм - измеренное значение температуры в заданной контрольной точке, °С; tнсх - температура в заданной контрольной точке по НСХ термопреобразователя,
°С;
^орм - нормирующее значение, равное разности максимальной и минимальной температурами диапазона измерений, °С;
е - поправка на температуру свободных концов холодных спаев компенсационных проводов, находящихся в термостате, °С.
-
8.3.5 Рассчитать основную приведенную погрешность измерения сигналов термометров сопротивления для каждой контрольной точки по формуле 4:
(4)
где
°С;
Y2 - основная приведённая погрешность НПТ в контрольной точке, % ; tU3M - измеренное значение температуры в заданной контрольной точке, °С; tнсх - температура в заданной контрольной точке по НСХ термопреобразователя,
^орм - нормирующее значение, равное разности максимальной и минимальной температурами диапазона измерений, °С;
Прибор признается годным, если наибольшее из рассчитанных значений основной приведенной погрешности не превышает Yn .
КУВФ. | ||||
Изм. |
Лист |
№ докум. |
Подпись |
![Методика поверки. Преобразователи аналоговых сигналов измерительные НПТ. ОЕИ Аналитика](mp_html/980825402636e7a7c10c50_files/980825402636e7a7c10c50-9.png)
-
9.1 Результаты поверки оформляются протоколом по форме, установленной метрологической службой, проводящей поверку.
-
9.2 Положительные результаты первичной поверки оформляются записью в паспорте с нанесением оттиска поверительного клейма.
-
9.3 При положительном результате периодической поверки выдается свидетельства о поверке в соответствии с ПР 50.2.006.
-
9.4 При отрицательных результатах поверки прибора к эксплуатации не допускается, свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности
КУВФ.
Изм.
Лист
№ докум.
Подпись
Лист
КУВФ.405541.001 МП
10
