Описание типа «Преобразователи давления измерительные 3051S "Emerson Process Management GmbH & Co. OHG", Германия» (DE.C.30.004.A № 51340)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

DE.C.30.004.A № 51340

Срок действия до 28 июня 2018 г.

НАИМЕНОВАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Преобразователи давления измерительные 3051S

ИЗГОТОВИТЕЛЬ

’’Emerson Process Management GmbH & Co. OHG", Германия

РЕГИСТРАЦИОННЫЙ № 24116-13

ДОКУМЕНТ НА ПОВЕРКУ

МП 24116-13

ИНТЕРВАЛ МЕЖДУ ПОВЕРКАМИ 3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10 при условии корректировки нуля не реже 1 раза в 6 месяцев

Тип средств измерений утвержден приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2013 г. № 657

приложением

обязательным

Ф. В.Булыгин

2013 г.

Описание типа средств измерений к настоящему свидетельству.

Заместитель Руководителя Федерального агентства

010573

Приложение к свидетельству № 51340 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные 3051S

Преобразователи давления измерительные 3051S (далее по тексту «преобразователи») предназначены для измерений избыточного давления, абсолютного давления и разности давлений жидкостей, газов и пара путем преобразования измеряемого давления в унифицированный токовый аналоговый и (или) в цифровой выходные сигналы. Кроме того, преобразователи могут использоваться для измерений величин функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, а также для измерений расхода жидкости, пара и газа.

В преобразователях 3051S реализуются принципы преобразования давления в электрический сигнал: в качестве первичного преобразователя используется элемент «SuperModule», изготовленный по технологии «Saturn™», характеризующийся наличием дублирующего сенсора (двойное конденсаторное кольцо) или тензорезистор в штуцерных моделях.

Преобразователи имеют ряд программных модулей, позволяющих проводить по анализу шумов статистический анализ измеряемых параметров, диагностировать вероятный отказ технологического оборудования, закупорок импульсных линий, определять попадание газа в жидкость и формировать прочие диагностические и аварийные сообщения. Преобразователи могут поставляться с функциональной платой «ERS™», которая позволяет объединить два датчика избыточного или абсолютною давления и вычислять разность давлений. Возможны исполнения преобразователей для систем противоаварийной защиты с сертификатом 1ЕС 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора). Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять его в сборе с клапанными блоками различной конструкции и/или выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами и осред-няющими напорными трубками. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя.

С целью повышения эксплуатационных свойств преобразователей, предусмотрена возможность подсоединения к ним гибкого кабеля и дистанционного цифрового индикатора с кнопками для настройки.

Преобразователи давления измерительные имеют следующие модели:

• - 3051S Т - штуцерная модель для измерения абсолютного и избыточного давления;

• - 3051S_C - копланарная модель, для измерения избыточного, абсолютного и разности давлений, в основе лежит платформа Coplanar, главной особенностью которой является расположение мембран преобразователя в одной плоскости;

• - 3051 SAL - фланцевая модель, для измерения избыточного, абсолютного и разности давлений с фланцевым подключением к процессу;

• - 305ISAM -копланарная или штуцерная модель, в исполнении ERS.


  ‘jjr* - ’>

  а)

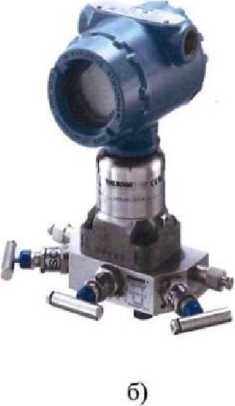

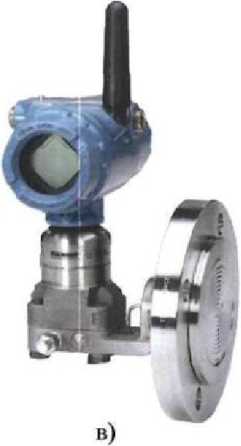

Рисунок 1 - Общий вид преобразователей давления измерительных 3051S: а) штуцерная модель; б) копланарная модель; в) фланцевая модель.

Преобразователи 3051S имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение неизменяемое и несчитываемое. Уровень защиты программного обеспечения преобразователей 3051S от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Знак утверждения типа наносится фотохимическим способом на табличку, прикрепленную к корпусу преобразователя и типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 3 Комплектность средства измерений

* Допускается прилагать (в зависимости от заказа) 1 экз. на каждые 10 датчиков, поставляемых в один адрес.

Осуществляется по документу МП 24116-13 «Преобразователи давления измерительные 3051S. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВПИИМС» 17.12.2002г.

Перечень основных средств поверки:

• - грузопоршневые манометры и вакуумметры, пневматические калибраторы давления и разрежения 1 разряда;

• - вольтметр цифровой, класс точности от 0,005;

• - мера электрического сопротивления класс точности 0,001.

приведены в руководстве по эксплуатации «Преобразователи давления измерительные 3051S».

• 1. ГОС'Г 8.223-2076 «ГСОЕИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-10² -400010² Па».

• 2. ГОСТ 8.017-2010 «ГСОЕИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

• 3. ГОСТ 8.107-79 «ГСОЕИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 110 ^я-Г1(гПа»

• 4.  Техническая документация фирмы « Rosemount Inc.», США.

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

«Emerson Process Management GmbH & Co. OHG», Германия Argelsriedel Feld 3, D-82234 Wessling, Germany.

ООО «Эмерсон»

Россия, 115114, г. Москва

Ул. Летниковская д.10, стр 2, этаж 5

Тел. (495)981-981-1

Факс (495) 981-981-0

ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»). Адрес: 119361, г. Москва, ул. Озёрная, 46.

Тел: (495) 437-55-77, факс: (495) 437-56-66.

Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Заместитель Руководителя

Федерального агентства

по техническому регулированию и метрологии

ПРОШНУРОВАНО, ПРОНУМЕРОВАНО И СКРЕПЛЕНО ПЕЧАТЬЮ

[_ЛИСТОВ(А)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

УТВЕРЖДАЮ

В.Н.Яншин декабря 2002 г.

РЕКОМЕНДАЦИЯ

Государственна» система обеспечения единства измерений. Преобразователи давления измерительные 3051S производства фирмы Emerson Process Management (Rosemount).

МЕТОДИКА ПОВЕРКИ

МП 24116-13

Москва

2002

Настоящая рекомендация распространяется на измерительные преобразователи (датчики) давления типа 3051S , выпускаемые по технической документации фирмы Emerson Process Management (Rosemount), которая, в основном, не противоречит российскому ГОСТ 22520-85.

Измерительные преобразователи давления 3051S предназначены для непрерывного преобразования избыточного давления, разрежения, избыточного давления-разрежения, абсолютного давления и разности давлений (далее по тексту давления) в аналоговый унифицированный токовый выходной сигнал, а также в показания цифрового дисплея, который может располагаться как на корпусе самого преобразователя, так и на ручном коммуникаторе (дистанционном пульте управления) или на персональном компьютере, подключаемым к преобразователю в соответствии с руководством по эксплуатации.

Настоящая рекомендация распространяется, в том числе, и на преобразователи разности давлений, используемые для измерений расхода, уровня и других параметров, функционально связанных с давлением.

Рекомендация устанавливает методику первичной и периодической поверок на измерительные преобразователи давления 3051S.

• 1.1. При проведении первичной и периодической поверок должны быть выполнены следующие операции:

Внешний осмотр - п. 5.1.

Опробование - п. 5.2.

Определение основной погрешности преобразователя - п. 5.3.

Определение вариации выходного сигнала преобразователя - п. 5.4.

• 2.1. При проведении поверки применяют средства, указанные в табл. 1.

Таблица 1

• 2.2. Эталоны, применяемые при поверке, должны быть поверены и иметь действующие свидетельства о поверке. Вспомогательные средства измерений должны иметь действующее свидетельство о поверке или клеймо, удостоверяющее ее проведение.

• 2.3. Допускается применять средства поверки, ие предусмотренные перечнем, приведенным в табл. 1, при условии обеспечения ими условий и проведения поверки в соответствии с разд. 4 и 5.

• 3.1. При проведении поверки должны быть соблюдены требования безопасности по работе с приборами для измерений давления и с электроизмерительными приборами, а также требования по безопасности эксплуатации применяемых средств поверки, указанных в НТД на эти средства.

• 4.1. При проведении поверки должны быть соблюдены следующие условия:

• 1. Температура окружающего воздуха, С                                  23±2

• 2. Относительная влажность окружающего воздуха, %:                     30...80

• 3. Давление в помещении, где проводят поверку,               84... 106,7 (630...800)

(далее - атмосферное давление), кПа (mmHg):

• 4. Напряжение питания постоянного тока, В:                              9...42,4

(в соответствии с инструкцией по эксплуатации)

• 5. Сопротивление нагрузки, включая эталонное сопротивление, не должно превышать значений, указанных в инструкции по эксплуатации.

Рабочая среда для преобразователей с верхними пределами до 2,5 МПа включительно- воздух или нейтральный газ, более 2,5 МПа - жидкость; допускается использовать жидкость при поверке преобразователей с верхними пределами измерений от 0,4 до 2,5 МПа при условии обеспечения тщательного заполнения системы жидкостью.

Допускается использовать воздух или нейтральный газ при поверке преобразователей давления с верхними пределами измерений более 0,25 МПа при условии обеспечения соответствующих правил безопасности.

Колебания давления окружающего воздуха, вибрация, тряска, удары, наклоны и магнитные поля, кроме земного, влияющие на работу преобразователя, должны отсутствовать.

Импульсную линию, через которую подают измеряемое давление, допускается соединять с дополнительными емкостями, вместимость каждой из которых должна находиться в пределах от 1 до 50 литров.

Пульсация напряжения не должна превышать ± 0,5% значения напряжения питания.

При поверке преобразователей разности давления значение измеряемого параметра устанавливают при сообщении минусовой камеры с атмосферой и подаче соответствующего избыточного давления в плюсовую камеру преобразователя разности давлений. При поверке преобразователей этих видов на малые пределы измерений в случаях, когда это позволяют конструкции поверяемого преобразователя и эталона, влияние изменений давления окружающего воздуха может быть существенно уменьшено, если камеры поверяемого преобразователя и эталона, соединяющиеся с атмосферой, следует соединить между собой. При использовании в качестве эталонов задатчиков с опорным давлением следует подавать в минусовую камеру опорное давление.

• 4.2.  Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - преобразователи должны быть выдержаны при температуре, указанной в п. 4.1, не менее 3 час.

• - выдержка преобразователя перед началом испытаний после включения питания должна быть ие менее 0,5 час.;

• - преобразователи должны быть установлены в рабочее положение с соблюдением указаний инструкции по эксплуатации;

• - система, состоящая из соединительных линий, эталона и вспомогательных средств для задания и передачи измеряемого параметра должна быть проверена на герметичность в соответствии с пп. 4.2.1 - 4.2.4.

• 4.2.1. Проверка герметичности системы для поверки преобразователей давления, разности давлений, разрежения с верхними пределами измерений менее 100 кПа, абсолютного давления с верхними пределами измерения более 0,25 МПа приводится при значениях давления или разрежения, равных верхнему пределу измерений поверяемого преобразователя.

Проверку герметичности системы для поверки преобразователей давления-разрежения проводят при давлении, равном верхнему пределу измерений избыточного давления.

Проверку герметичности системы для поверки преобразователей разрежения с верхним пределом измерений 100 кПа проводят при разрежении, равном 0,9 - 0,95 значения атмосферного давления.

Примечание. Проверку герметичности системы для поверки преобразователей абсолютного давления с верхними пределами измерений менее 0,25 МПа проводят по методике и при давлении по п. 4.2.3.

• 4.2.2. При проверке герметичности системы, предназначенной для поверки преобразователей, указанных в п. 4.2.1, на место поверяемого преобразователя устанавливают преобразователь, герметичность которого проверена, или любое другое средство измерений, имеющее погрешность (приведенную к значениям давления, указанным в п. 4.2.1) не более 2,5% и позволяющее заметить изменение давления 0,5% заданного значения давления.

Создают давление, указанное в п. 4.2.1, и отключают источник давления. Если в качестве образцового СИ применяют грузопоршневой манометр, его колонку и пресс также отключают.

Систему считают герметичной, если после трехминутной выдержки под давлением, равным верхнему пределу измерений, в течение последующих 2 мин. в ней не наблюдают падение давления (разрежения).

Допускается изменение давления (разрежения), обусловленное изменением температуры окружающего воздуха и изменением температуры измеряемой среды.

• 4.2.3.  Проверку герметичности системы, предназначенной для поверки преобразователей абсолютного давления с верхними пределами измерений 0,25 МПа и менее, осуществляют следующим образом.

В системе с вакуумметром для измерений малых абсолютных давлений создают давление не более 0,07 кПа. Предварительно на место подключаемого преобразователя устанавливают средство измерений, отвечающее тем же требованиям, что и при поверке по п. 4.2.2. поддерживают указанное давление в течение 2-3 мин. Отключают устройство, создающее абсолютное давление, и, при необходимости, образцовое СИ (колонки грузопоршневого манометра). После выдержки системы в течение 3 мин. изменение давления не должно превышать 0,5% верхнего предела измерений поверяемого преобразователя.

• 4.2.4. Если система предназначена для поверки преобразователей с разными значениями верхних пределов измерений, проверку герметичности рекомендуют проводить при давлении (разрежении), соответствующем наибольшему из этих значений.

• 5.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие преобразователей следующим требованиям:

• - с преобразователем на поверку должна поставляться инструкция по эксплуатации с указанием предела измерений (span), предела допускаемой основной погрешности, диапазона измерений, предела возможной настройки (range), информативного параметра выходного сигнала (аналоговый токовый, цифровой с протоколом HART или Foundation fieldbus);

• - определяется наличие аналоговых электрических и цифровых показывающих выходных устройств;

• - на преобразователе должна быть табличка с маркировкой, соответствующей прилагаемой инструкции по эксплуатации;

• - по всем выходным устройствам должна быть обеспечена возможность регулировки нуля (механически или программно).

• 5.2. Опробование.

  • 5.2.1.   При опробовании проверяют работоспособность преобразователя, функционирование корректора нуля (по всем выходным устройствам), герметичность преобразователя.

  • 5.2.2. Работоспособность преобразователя проверяют, изменяя измеряемое давление от нижнего предельного значения до верхнего. При этом должно наблюдаться изменение выходного сигнала на всех выходных устройствах.

Для преобразователей давления-разрежения работоспособность проверяют только при избыточном давлении, для преобразователей разрежения с верхним пределом измерений 100 кПа - при изменении разрежения до значения, равного не менее чем 0,9 атмосферного давления.

• 5.2.3. Функционирование корректора нуля проверяют, задав одно (любое) значение измеряемого давления. Воздействуя на корректор нуля, проверяют наличие изменения выходного сигнала на всех выходных устройствах. Возвращая корректор нуля в прежнее положение (если это допускает конструкция преобразователя) проверяют наличие изменения выходного сигнала в противоположную сторону на всех выходных устройствах.

• 5.2.4.  Проверку герметичности преобразователя рекомендуется совмещать с операцией определения основной погрешности (п.5.3.8).

Методика проверки герметичности преобразователя аналогична методике проверки герметичности системы (пп. 4.2.1-4.2.4) со следующими особенностями:

• 1. Изменение давления или разрежения определяют по изменению выходного сигнала или показаний поверяемого преобразователя, включенного в систему (п.4.2.2).

• 2. В случае обнаружения негерметичности системы с поверяемым преобразователем следует проверить отдельно систему и преобразователь.

• 5.3. Определение основной погрешности.

  • 5.3.1. Основную погрешность определяют следующими способами:

• 1. По эталону на входе преобразователя устанавливают номинальные значения входного параметра (давления), а по другому эталону измеряют соответствующие значения выходного параметра (тока или напряжения). У преобразователей, имеющих показывающие выходные устройства, значения выходного параметра считываются с соответствующего показывающего выходного устройства.

• 2. В обоснованных случаях по эталону на выходе преобразователя устанавливают номинальные значения выходного параметра (тока или напряжения), а по другому эталону измеряют значения соответствующего входного параметра (давления). У преобразователей, имеющих показывающие выходные устройства, значения выходного параметра устанавливаются по соответствующему показывающему выходному устройству.

• 5.3.2. Схема включения преобразователей для измерения выходного сигнала при проведении поверки по способам 1 и 2 (п. 5.3.1) приведены в приложениях 1-4.

Эталоны давления включаются в схему поверки в соответствии с их руководством по эксплуатации.

• 5.3.3. Устанавливают следующие критерии достоверности поверки:

Р_ми " наибольшая вероятность ошибочно признанного годным любого в действительности дефектного экземпляра преобразователя;

(<?_и)_да, - отношение наибольшего возможного модуля основной погрешности экземпляра преобразователя, который может быть ошибочно признан годным, к пределу допускаемой основной погрешности.

Допускаемые значения критериев достоверности поверки принимают равными: Р=0,20; (<Г)_Я   =1,25.

eau >    ⁷  \ м /ва тзх ’

• 5.3.4. Устанавливают следующие параметры поверки:

т - число проверяемых точек в диапазоне измерений, т > 5 ;

п - число наблюдений при экспериментальном определении значений погрешности в каждой из проверяемых точек при прямом и обратном ходах, п = 1;

- абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности;

а_р - отношение предела допускаемого значения погрешности эталонов, применяемых при поверке, к пределу допускаемого значения основной погрешности поверяемого преобразователя.

Значения у_к и а_р выбирают по табл. 3 п. 5.3.5 в соответствии с принятыми критериями достоверности поверки.

• 5.3.5.  Выбор эталонов для определения основной погрешности поверяемых преобразователей осуществляют, исходя из технических возможностей и техникоэкономических предпосылок с учетом критериев достоверности поверки п. 5.3.3 и табл. 3.

Таблица 3

Параметры и критерии достоверности поверки

П р и м е ч а н и е: Табл. 3 составлена в соответствии с принятыми в п. 5.3.3 критериями достоверности поверки согласно МИ 187-86 "ГСИ. Критерии достоверности и параметры методик поверки" и МИ 188-86 "ГСИ. Установление значений параметров методик поверки".

• 5.3.6. При выборе эталонов для определения погрешности поверяемого преобразователя для каждой поверяемой точки должны быть соблюдены следующие условия:

1. При поверке по способам 1 и 2 (п. 5.3.1) и определении значений выходного сигнала в мА

здесь:

A_p - предел допускаемой абсолютной погрешности эталона, контролирующего входной параметр, кПа, МПа;

“ верхний предел измерений (или диапазон измерений) поверяемого преобразователя, кПа, МПа;

А,-  - предел допускаемой абсолютной погрешности эталона, контролирующего

электрический выходной параметр, мА;

Лих ^и Л " соответственно верхнее и нижнее предельные значения выходного сигнала, мА; у - предел допускаемой основной погрешности поверяемого преобразователя, (%) нормирующего значения.

За нормирующее значение принимают: для преобразователей давления - разрежения -сумму абсолютных значений верхних пределов измерений избыточного давления и разрежения; для остальных преобразователей - разницу между верхним и нижним пределом измерений выходного параметра.

2. При поверке по способам 1 и 2 (п. 5.3.1) и определении значений выходного сигнала в мВ, В по падению напряжения на эталонном сопротивлении:

-^- +----+ -^-1х100</а„

р TI —TJ Л           ' р

\ ^гпах ^и них ^и 0   ^Л&>6 /

здесь:

- предел допускаемой абсолютной погрешности эталона, контролирующего входной параметр, кПа, МПа;

Лих ' верхний предел измерений (или диапазон измерений) поверяемого преобразователя, кПа, МПа;

А„ - предел допускаемой абсолютной погрешности эталона, контролирующего электрический выходной параметр, мВ;

С/_пих и U_o - соответственно верхнее и нижнее предельные значения выходного сигнала, мВ, В;

^пих = Лих X ^R0o6; Ц> = /₀ X мВ;

А_я - предел допускаемой абсолютной погрешности эталонного сопротивления, R_lMl, Ом; R^ - значение эталонного сопротивления, Ом;

• 3. При поверке показывающих устройств преобразователей:



  \ Лпах 7

  х 100 < уа_р

  (3)

здесь:

- предел допускаемой абсолютной погрешности, применяемого эталона давления, кПа, МПа;

Лих ’ верхний предел измерений (или диапазон измерений) поверяемого преобразователя, кПа, МПа;

• 5.3.7. Расчетные значения выходного сигнала поверяемого преобразователя в миллиамперах (/ ) для заданного номинального значения поверяемого параметра (р) в килопаскалях или мегапаскалях для преобразователей определяют по формулам:

р

I р ~    (Лих ^— Л ) + Л

¹них

здесь:

1_р - расчетные значения выходного параметра (эл. тока), мА;

Р - выбранное номинальное значение входного параметра (давления), МПа, кПа;

Лих " верхний предел измерений, МПа; кПа;

/_пИх и /₀ - соответственно верхнее и нижнее предельные значения выходного сигнала, мА;

Расчетные значения выходного сигнала U_p , выраженные в напряжении постоянного тока, определяют по формуле:

U_p=I_pxR_m-mB                         (6)

• 5.3.8. Перед определением основной погрешности должны быть соблюдены требования п. 4.2 и, в случае необходимости, откорректировано значение выходного сигнала, соответствующее нижнему предельному значению измеряемого параметра. Эта корректировка проводится после подачи и сброса измеряемого параметра, равного:

• - для преобразователей давления-разрежения - 50-100% верхнего предела измерений избыточного давления;

• - для преобразователей абсолютного давления после выдержки их в пределах от 0 до 10% верхнего предела измерений;

• - для остальных преобразователей - 80-100% верхнего предела измерений.

При периодической поверке в случае совмещения проверки герметичности с подачей давления (разрежения) перед корректировкой выходного сигнала выдержка проводится при давлении (разрежении) в соответствии с п. 4.2.2.

Установку выходного сигнала следует провести с максимальной точностью, обеспечиваемой устройством корректора и разрешающей способностью эталонов. Погрешность установки (без учета погрешности эталонов) не должна превышать 0,2 предела допускаемой основной погрешности поверяемого преобразователя.

• 5.3.9. Основную погрешность определяют при пяти значениях измеряемой величины, достаточно равномерно распределенных в диапазоне измерений, в том числе при значениях измеряемой величины, соответствующих нижнему и верхнему предельным значениям выходного сигнала. Интервал между значениями измеряемой величины не должен превышать 30% диапазона измерений.

Основную погрешность определяют при значении измеряемой величины, полученной при приближении к нему как от меньших значений к большим, так и от больших к меньшим (при прямом и обратном ходе).

Перед поверкой при обратном ходе преобразователь выдерживают в течение I мин под воздействием верхнего предельного значения измеряемого параметра, соответствующего предельному значению выходного сигнала.

Допускается выдержку преобразователей давления-разрежения производить только на верхнем пределе измерений избыточного давления.

При периодической поверке основную погрешность определяют в два цикла: до корректировки диапазона изменения выходного сигнала и после корректировки диапазона. Допускается второй цикл не проводить, если основная погрешность:

/о < Л-x/

При поверке преобразователей с верхним пределом измерений разрежения 0,1 МПа, если атмосферное давление равно или менее 0,1 МПа, максимальное разрежение допускается устанавливать равным 0,90-0,95 Р_б,

где Р₆ - атмосферное давление. Расчетное значение выходного сигнала при этом разрежении определяют по формулам (5) и (6). Р_б следует привести к тем единицам, в которых выражено Р.

Примечание: 1 mm Hg= 0,0001333 МПа.

Основную погрешность преобразователей абсолютного давления с верхним пределом измерений выше 0,25 МПа следует определять в соответствии с пп. 5.3.10 и 5.3.11. Допускается по методике п. 5.3.10 определять основную погрешность преобразователей абсолютного давления с верхними пределами измерений от 0,1 до 0,25 МПа.

• 5.3.10. Определение основной погрешности преобразователей абсолютного давления с верхними пределами измерений выше 0,25 до 2,5 МПа включительно следует проводить с использованием образцовых СИ разрежения и давления (например, МВП-2,5 ; МП-6 и МП-60).

В этом случае преобразователь поверяют на точках: при разрежении в пределах 0,90 -0,95 Р при значениях избыточного давления Р_{из6 пах}, определяемом по формуле (10), и при трех промежуточных значениях давления

Р = Р —А

¹ u?6.nux ² обе. ПИХ

где:

Р_обс „их ‘ верхний предел измерений абсолютного давления, равный Р_пич, МПа;

И = 0.1 МПа;

• 5.3.11. Определение основной погрешности преобразователей абсолютного давления с верхними пределами измерений свыше 2,5 МПа следует проводить с использованием эталонов избыточного давления следующим образом:

• 1. Корректором нуля при атмосферном давлении установить значение выходного сигнала, равное /₀;

• 2. Провести поверку на прямом и обратном ходе, задавая избыточное давление, численно равное абсолютному давлению, с соблюдением условий, изложенных в п. 5.3.8,

• 3. После определения основной погрешности при атмосферном давлении корректором нуля установить значение выходного сигнала I _рн:

^=7^-(⁷~-Д)+4               СО

* обе. rmx

где К = 0,1 МПа.

• 5.3.12. Основную погрешность у_й в % нормирующего значения вычисляют по формулам:

- при поверке по способу 1 (п.5.3.1)

/0=  ~_^Р х100                               (8)

•"них •* О

здесь:

I - экспериментально полученное значение выходного сигнала на выходе преобразователя при измерении тока, мА;

U - экспериментально полученное значение выходного сигнала на выходе преобразователя при измерении напряжения, мВ; В;

Р - экспериментально полученное значение выходного давления на показывающих устройствах преобразователя;

I, U - соответственно, расчетные значения тока (мА) и напряжения (В);

Р_р - расчетное давление показывающего устройства преобразователя, численно равное номинальному значению входного давления, кПа; МПа;

Преобразователь признают годным при первичной поверке, если во всех проверяемых точках модуль основной погрешности

Преобразователь признают негодным при первичной поверке, если хотя бы в одной точке модуль основной погрешности

Преобразователь признают годным при периодической поверке, если во всех проверяемых точках при первом или втором цикле определения основной погрешности

|/о|      |/*^х/|

Преобразователь признают негодным при периодической поверке, если хотя бы в одной точке при первом цикле определения основной погрешности

или при втором цикле

(обозначения / по п. 5.3.6; у_к по п. 5.3.4).

• 5.3.13. Допускается вместо определения действительных значений погрешности устанавливать соответствие ее предельно допускаемым значениям.

• 5.4. Определение вариации.

  • 5.4.1. Вариацию выходного сигнала определяют при каждом проверяемом значении измеряемого параметра, кроме значений, соответствующих нижнему и верхнему пределам измерений, по показаниям, полученным при определении основной погрешности (п.5.3.1).

  • 5.4.2. Вариацию выходного сигнала в % нормирующего значения вычисляют по формулам:

для способа 1 (п.5.3.1)

Х100

U'-и

-и₀

здесь:

/' и / - экспериментально полученные значения выходного сигнала на одной и той же точке при измерении на выходе тока соответственно при прямом и обратном ходе, мА;

U' и U - экспериментально полученные значения выходного сигнала на одной и той же точке при измерении на выходе падения напряжения на образцовом сопротивлении соответственно при прямом и обратном ходе, мВ; В;

Значения у_г не должны превышать предела ее допускаемого значения.

• 5.4.3. Допускается вместо определения действительного значения вариации осуществлять контроль соответствия ее предельно допускаемым значениям.

• 5.5. По желанию заказчика при поверке могут определяться также составляющие основной погрешности: нелинейность и повторяемость (см. ГОСТ 22520 - 85)

• 6.1. Положительные результаты первичной поверки измерительных преобразователей давления оформляются соответствующими записью и клеймом в паспорте (Руководстве по эксплуатации) или на данный экземпляр измерительного преобразователя давления 3051S ил оформляется свидетельство о поверке заверенное поверителем и удостоверенное оттиском клейма.

• 6.2.   Положительные результаты периодической поверки измерительных преобразователей давления 3051S ил оформляют выдачей свидетельства о поверке.

• 6.3. При отрицательных результатах поверки измерительные преобразователи давления 3051S бракуют. При периодической поверке выдают извещение о непригодности.

Исполнитель: А.И.Гончаров, нач. отдела 202 ВНИИМС.

14
