Руководство по эксплуатации «МЕРА СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ПРЕЦИЗИОННАЯ МНОГОЗНАЧНАЯ RN-1-P» (Код не указан!)

RNIP-03-РЭ

стр. 1 из 10

МЕРА СОПРОТИВЛЕНИЯ ПЕТЛИ КОРОТКОГО ЗАМЫКАНИЯ ПРЕЦИЗИОННАЯ МНОГОЗНАЧНАЯ RN-1-P

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

• 1. НАЗНАЧЕНИЕ

• 2. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

  • 2.1. Имитация активного сопротивления

  • 2.2. Имитация полного сопротивления

• 3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• 4. Калибровка активного сопротивления резисторов меры

• 5. Поверка меры

• 6. Требования эксплуатации.

Мера сопротивлений петли короткого замыкания прецизионная многозначная RN-1-P (далее по тексту: мера) предназначена для имитации и задания меры активного сопротивления петли короткого замыкания в электроустановках зданий, сооружений и распределительных электросетях переменного тока с напряжением 220/380В(230/400В), частотой 50Гц.

Мера применяется как эталонное оборудование для поверки (калибровки) и сертификационных испытаний измерителей типа MZC-310S, MZC-200, MZC-300, MZC-303E MIE-500 и других по параметрам короткого замыкания петли «фаза-нуль», «фаза-земля», фаза-защитный проводник» с измерительным током до 280 А.

Мера состоит из четырех резисторов, изготовленных посредством бифилярной намотки манганиновой проволоки на керамические каркасы. Резисторы соединены между собой последовательно и работают по 4-х проводной схеме (рис.1).

Сетевое напряжение и поверяемый измеритель могут быть подключены к выводам меры в соответствии со схемами подключений, изображенными на Рис.2... Рис.7. Благодаря этому имеется возможность моделирования серии значений сопротивления цепи короткого замыкания.

Мера оснащена дополнительными выводами, дающими возможность последовательного включения внешней эталонной индуктивности (Рис.8 и Рис.9). В этом случае схема соединений обеспечивает имитацию полного сопротивления петли короткого замыкания с индуктивным реактивным сопротивлением. Угол сдвига фаз между током и напряжением петли зависит от значения подключенной индуктивности и от значения активного сопротивления, включенных в измерительную систему последовательно, а также от активного сопротивления проверяемого измерителя (таб.2 и 3), подключаемого в цепи также последовательно.

Мера , а также внешние образцы индуктивности, приспособлены для импульсной работы в течение короткого промежутка времени, обусловленного принципом действия поверяемого измерителя (< 30 мс). Они также могут быть использованы для длительной работы в цепях, при условии постоянства допустимой мощности рассеивания. Мера может подключаться к цепям с фазным напряжением 220В(230В), а также к цепям с междуфазным (линейным) напряжением до 400В.

Мера состоит из четырех сопротивлений со значениями 0,05 Ом, 0,5 Ом,   0,8 Ом

и 0,8 Ом , которые могут использоваться индивидуально или в сочетаниях при

RNIP-03-РЭ стр. 3 из 10 последовательном подключении, при этом образуются значения сопротивлений ряда1,3 Ом, 1,6 Ом, а также 2,1 Ом.

Напряжение питания, а также поверяемый измеритель при четырехпроводной схеме, могут быть подключены к выводам меры по схемам, изображенным на Рис.1... Рис.10.

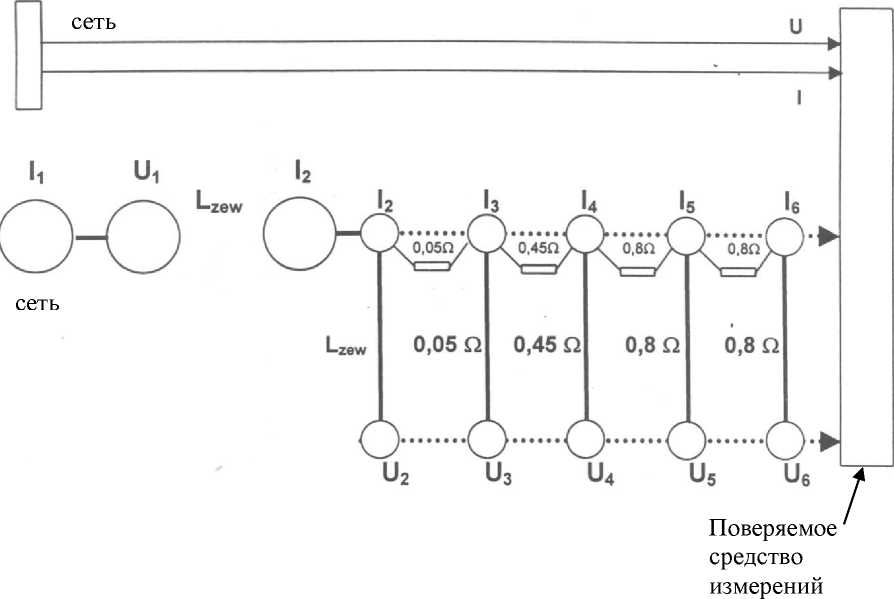

Рис.1   Схема подключения сетевого напряжения, а также поверяемого

измерителя

2.1. Имитация активного сопротивления

При моделировании активного сопротивления (без подключения внешней индуктивности) сетевой источник одним полюсом подключается к выводам I₂ или I₄, а другим полюсом - к поверяемому измерителю. В зависимости от точки приложения питающего напряжения и места подключения измерителя, моделируемые значения активного сопротивления петли короткого замыкания представлены в таблице 1.

Таблица1. Значения моделированных активных сопротивлений петли короткого замыкания в зависимости от соединений измерительной системы.

сеть

сеть

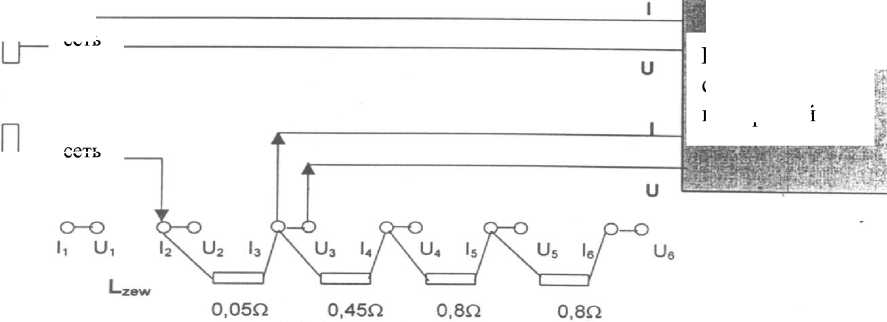

Рис.2. Схема соединений меры активного сопротивления 0,05 Ом.

П ПАП    П ИАП    П ЯП      Л ЯП

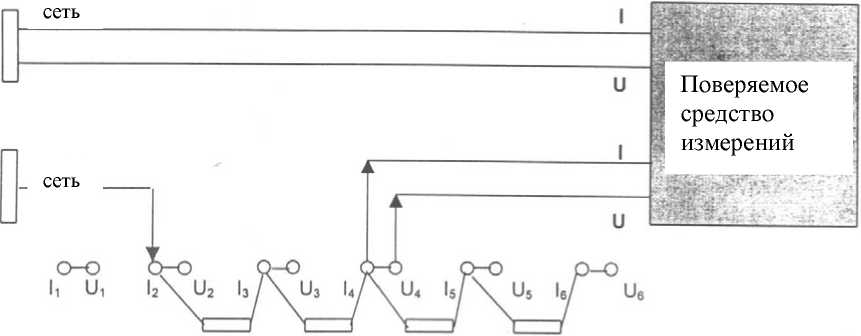

Рис.3. Схема соединений меры активного сопротивления 0,5 Ом.

0.05Q    0.45Q    0.8Q      0.8Q

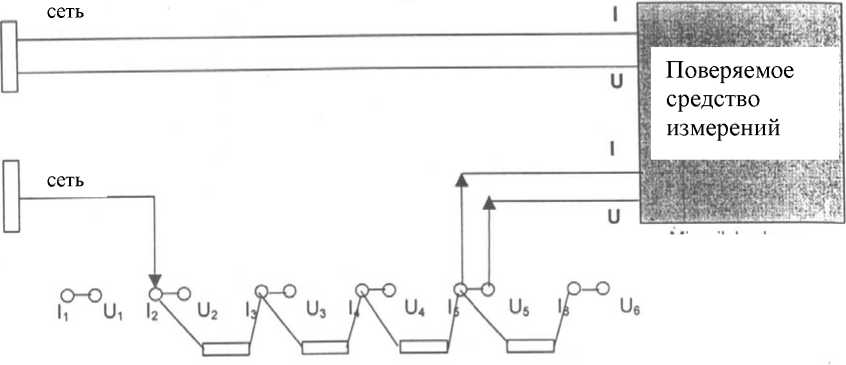

Рис.4. Схема соединений меры активного сТпротивления 0,8 Ом.

0.050    0.450    0,80      0,80

Рис.5. Схема соединений меры активного сопротивления 1,3 Ом.

0,050    0,450    0,80      0,80

Рис.6. Схема соединений меры активного сопротивления 1,6 Ом.

Поверяемое

U

Рис.7. Схема соединений меры активного сопротивления 2,1 Ом.

2.2. Имитация полного сопротивления

Для имитации полного сопротивления петли короткого замыкания мера используется как часть составной меры полного сопротивления, в которой резисторы меры соединяются последовательно с катушкой эталонной индуктивности, при этом эталонная индуктивность L_zew подключается к выводу 11(клемма 40 А) и выводу I₂ (100 А) или к клемме I4.

Напряжение питания, а также поверяемый измеритель, работающий в четырехпроводной схеме, должны быть подключены к выводам эталонных резисторов следующим способом:

Таблица 2.

Схема соединений меры сопротивления, когда включена внешняя индуктивность, показана на рис.8, при этом сплошными линиями изображены соединения для случая сопротивления R = 2,1 Ом, а штриховыми линиями показаны другие случаи подключения поверяемого измерителя. Существует возможность подключения индуктивности непосредственно к сети, что и показано на Рис.10.

сеть                                                                                     II

Я#* ’

U

I

сеть                                                        г-----

Рис.8. Схема соединений меры активного сопротивления 2,1 Ом и внешней индуктивности L_zew

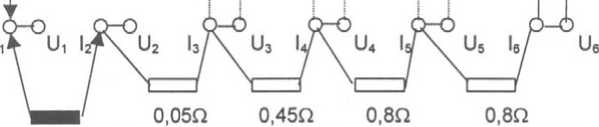

Рис.10. Схема подключения меры 0,8 и 1,6 Ом и внешней индуктивности L_zew

Включение индуктивности L последовательно с резисторами меры вызывает изменение угла сдвига фаз между током и напряжением в цепи.

В нижеприведенных таблицах 3 и 4 даны значения этих фазных углов, при этом для расчетов использованы следующие формулы:

Х = 2oL = 2nfL= 100nL; Z = R² + X² ; ф = arctg (X/R), где

• -  Х - реактивное сопротивление катушки индуктивности;

• -  L - действительные значения внешних индуктивностей, указанные в их свидетельстве о поверке (калибровке),

• -  R - номинальные значения сопротивлений,

• -  f - частота питающего напряжения равна f = 50Гц.

Таблица 3. Угол сдвига фаз между током и напряжением после включения внешней индуктивности и с учетом сопротивлений только меры (И.сети=0)    Таблица , 3

Таблица 4. Угол сдвига фаз между током и напряжением после включения внешней индуктивности, учитывая активное сопротивление меры устройства, а также сопротивления нагрузки равного Rwe = 10 Ом.

Таблица 4

Комплектность - прибор поставляется в следующей комплектности:

- Магазин RN-1-P - 1 шт.

• - Руководство по эксплуатации - 1 шт.

• - Паспорт с отметкой о поверке в государственной метрологической службе - 1 шт.

Сопротивления и погрешности резисторов меры, нагрузочные характеристики:

Время цикла измерения.....................................................................< 30мс

Минимальное время между циклами измерений Класс защиты .........................................................

Категория безопасности ........................................

Степень защиты корпуса .......................................

Электрическая прочность изоляции:     ........

Сопротивление изоляции:  ..........................

Питание вентилятора меры....................................

Габаритные размеры ..............................................

Масса .......................................................................

Диапазон рабочих температур ...............................................................................+15...+25°C

Влажность рабочих условий............................................................... 30.. .80%

Диапазон температур хранения ............................................................................ -20...+55°C

Влажность хранения........................30.90%

Резисторы, используемые в мере RN-1-P, подключаются по четырехпроводной схеме и, следовательно, при измерении их активного сопротивления необходимо использовать также четырехпроводную измерительную технику.

Источник тока

Рис.11. Схема соединений с мостом Томсона для измерения активного сопротивления меры.

Измерительная схема состоит из моста Томсона, источника тока, эталонного сопротивления Rn, а также испытуемого резистора Rx меры, который должен быть подключен по четырехвыводной схеме. В процессе измерений необходимо использовать соответствующие токоподводы Ia и Ib, а также выводы напряжения Ua и Ub, которые в зависимости от измеряемого активного сопротивления меры имеют обозначения, указанные в таблице 5:

Таблица 5

Поверка меры RN-1-P должна проводиться Органами Метрологической Службы, аккредитованными в Госстандарте России на право поверки по методике «Мера сопротивления петли короткого замыкания прецизионная многозначная RN-1-P. Методика поверки RN-1-P - 03 - МП», согласованной с РОСТЕСТ-МОСКВА.

Межповерочный интервал - 1 года.

RNIP-03-РЭ стр. 10 из 10

• 1. Во время работы меры RN-1-P должен быть включен вентилятор.

• 2. Время работы меры в измерительной схеме не должно превышать 30 мс.

• 3. Промежуток времени между очередными циклами работы меры в измерительной цепи должен составлять не менее 5с.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ RN-1-P
