Методика поверки «ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЙ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ ВЕЛИЧИН И ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ «Энергомонитор-3.3 Т1»» (МП МСЗ.055.028)

Методика поверки

Тип документа

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЙ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ ВЕЛИЧИН И ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ «Энергомонитор-3.3 Т1»

Наименование

МП МСЗ.055.028

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



II

СОГЛАСОВАНО

р

геля ГЦИ СИ ФГУП

И.Менделёева'

ПРИБОРЫ

ДЛЯ ИЗМЕРЕНИЙ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ ВЕЛИЧИН И ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ «Энергомонитор-3.3 Т1»

Методика поверки

МСЗ.055.028 МП

Рук. лаб. Электроэнергетики ГЦИ СИ "ВНИИМ им. ^И^Менделеева"

3. Шапиро Г" "_______2008 г.

г. Санкт-Петербург

2008 г.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

6.1 ВНЕШНИЙ ОСМОТР

6.2 ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

6.3 ОПРОБОВАНИЕ

6.4 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

ПРИЛОЖЕНИЕ А СХЕМЫ ПОДКЛЮЧЕНИЯ «ЭНЕРГОМОНИТОР-3.3Т1» ДЛЯ ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТЕЙ

ПРИЛОЖЕНИЕ Б РАМКИ ДЛЯ ПОВЕРКИ «ЭНЕРГОМОНИТОР-3.3Т1» С ТОКОИЗМЕРИТЕЛЬНЫМИ КЛЕЩАМИ

ПРИЛОЖЕНИЕ В ФОРМЫ ОТЧЕТОВ ПРИ ПОВЕРКЕ “ЭНЕРГОМОНИТОРА-3.3Т1”

Введение

Настоящая методика предназначена для проведения первичной и периодической поверок Приборов для измерений электроэнергетических величин и показателей качества электроэнергии «Энергомонитор-3.3Т1» (в дальнейшем - Прибор ЭМ-3.3Т1).

Настоящая методика устанавливает объем, условия поверки, методы и средства поверки Прибора ЭМ-3.3Т1 и порядок оформления результатов поверки.

Методика распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации Приборы ЭМ-3.3Т1.

Межповерочный интервал - 2 года.

Приборы ЭМ-3.3Т1 выпускаются в двух вариантах исполнения: «Энергомонитор-3.3Т1» и «Энергомонитор-3.3Т1-С».

Модификация «Энергомонитор-3.3Т1-С» не позволяет производить измерение ПКЭ и регистрацию параметров электрической сети.

Приборы ЭМ-3.3Т1 могут комплектоваться различными типами первичных преобразователей тока. По метрологическим характеристикам Приборы ЭМ-3.3Т1 выпускается в различных вариантах исполнения в зависимости от типа первичных преобразователей тока (см. табл. 6.1).

  • 1 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1. 1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Первичная поверка

Периодическая поверка

Внешний осмотр

6. 1

+

+

Проверка сопротивления изоляции

6. 2

+

+

Опробование

6. 3

+

+

Определение основных метрологических характеристик

6. 4

+

+

Проверка исправности входа “Fbx.

6. 5

+

+

Проверка параметров сигнала на выходе

“Т7     ”

гвЫХ.

6. 6

+

+

  • 2 Средства поверки

    • 2.1 При проведении поверки рекомендуется применять средства и вспомогательное оборудование, указанные в таблице 2.1.

Таблица 2.1

Наименование оборудования

Основные характеристики

Пункты методики поверки

1 Установка поверочная универсальная «УППУ-МЭ 3.1К»

Диапазон регулирования напряжения 1 -500 В, Диапазон регулирования тока 0.005-100 А. Погрешность измерения тока

± [0,01+0,005 |(1н/Г) -1| ] для 1н от 0,1 А до 100 А ± [0,01+0,01|(Гн/Г) -1| ] для IH 0,05 А Погрешность измерения напряжения

± [0,01+0,005 |(ин/Ц) -1| ]

Погрешность измерения активной мощности ± [0,015+0,005 |(Рн/Р) -1| ]

6.4.1

6.4.2.1

  • 6.4.3

  • 6.4.4

  • 6.4.5

  • 6.4.6

    • 6.5

    • 6.6

2 Калибратор постоян

ного напряжения П320

Относительная погрешность задания напряжения не хуже 0.01%

6.4.2.2

3 Установка К535

Погрешность при измерении модульной погрешности измерительных трансформаторов напряжения и тока ± 0,005 % Погрешность при измерении угловой погрешности измерительных трансформаторов напряжения и тока ± 0,3 '

  • 6.4.5

  • 6.4.6

4 Частотомер Ч3-63

Погрешность ± 5J0-7 за 12 месяцев

6.4.7

6.5

5 Генератор Г3-122

Диапазон установки частоты 0.001-106 Гц Погрешность установки частоты ±5*10-7f

6.5

6 Осциллограф С1-137

Полоса пропускания > 1 МГц, Ubx от 0.01 до 5 В/дел. Rbx > 1 МОм, Свх > 50 рФ.

6.6

7 Резистор С2-23

0,25Вт 10кОм

0,25 Вт 10 кОм ±5 %

6.6

8 Мегаомметр Ф4101

Диапазон измерений 0-20 ГОм. Относительная погрешность ± 2.5 %.

6.2

9 Персональный компьютер Pentium 4 2.4 ГГц 1 Гб ОЗУ

ПК с установленным ПО “Энегомониторинг” версии не ниже 5.0

6.3.1

  • 2.2 Все используемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке.

  • 2.3 Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.

  • 2.4 Допускается применение иных средств и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.

  • 3 Требования безопасности

    • 3.1 При поверке Прибора ЭМ-3.3Т1 должны быть соблюдены требования безопасности ГОСТ 12.3.019, ГОСТ 22261, ГОСТ 24855, "Правил технической эксплуатации электроустановок потребителей" и «Межведомственными Правилами охраны труда (ТБ) при эксплуатации электроустановок», М, "Энергоатомиздат", 2001 г., а также меры безопасности, изложенные в руководстве по эксплуатации Энерготестера ПКЭ и другого применяемого оборудования.

    • 3.2 Лица, допускаемые к поверке Прибора ЭМ-3.3Т1, должны иметь квалификационную группу по электробезопасности не ниже III и быть официально аттестованы в качестве поверителей.

    • 3.3 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

  • 4 Условия поверки

При проведении поверки Прибора ЭМ-3.3Т1 должны соблюдаться следующие условия:

- температура окружающего воздуха, °С

20 ± 5;

- относительная влажность воздуха, %

30 - 80;

- атмосферное давление, кПа (мм рт. ст.)

84 - 106.7 (630 - 800);

- частота питающей сети, Гц

50 ± 0.5 %;

- напряжение питающей сети переменного тока, В

- коэффициент искажения синусоидальности

220 ± 5 %;

напряжения питающей сети, %

не более 5.

  • 5 Подготовка к проведению поверки

Перед проведением поверки необходимо выполнить следующие операции:

- выдержать Прибор ЭМ-3.3Т 1 в условиях окружающей среды, указанных в п.4, не менее 1 ч, если он находился в климатических условиях, отличающихся от указанных в п.4;

- соединить зажимы заземления используемых средств поверки с контуром заземления;

- подключить Прибор ЭМ-3.3Т1 и средства поверки к сети переменного тока 220 В, 50 Гц, включить и дать им прогреться в течение времени, указанного в технической документации на них.

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

При внешнем осмотре Прибора ЭМ-3.3Т1 проверяется комплект поставки, маркировка, отсутствие механических повреждений.

  • 6.1.1 Комплект поставки должен соответствовать эксплуатационной документации. Комплектность эксплуатационных документов должна соответствовать перечням, указанным в руководстве по эксплуатации.

  • 6.1.2 Маркировка должна быть четкой и содержать:

- изображение знака государственного реестра по ПР50.2.009;

- изображение знака соответствия;

- наименование Прибора ЭМ-3.3Т1;

- наименование или товарный знак предприятия-изготовителя;

- номер Прибора ЭМ-3.3Т 1 по системе нумерации предприятия- изготовителя (номер Прибора ЭМ-3.3Т1, указанного на маркировочной планке должен соответствовать номеру, указанному в эксплуатационной документации);

- дату изготовления;

- вид питания;

- номинальное напряжение питания;

- символ двойной и усиленной изоляции по ГОСТ Р 51350 ( класс II).

  • 6.1.3 Прибор ЭМ-3.3Т1 не должен иметь механических повреждений, которые могут повлиять на его работу (повреждение корпуса, соединителей, кабелей, дисплея, клавиатуры, блока питания и других изделий в соответствии с комплектом поставки).

  • 6.2 Проверка сопротивления изоляции

Проверка сопротивления изоляции проводится мегомметром Ф4101 с рабочим напряжением 500 В между следующими цепями:

  • 1) соединенными между собой контактами вилки кабеля блока питания и соединенными между собой приборными входами «UA; UB; Uc; Un»;

  • 2) соединенными между собой приборными входами «UA ; UB ; Uc ; UN» и корпусом Прибора ЭМ-3.3Т1 (элементами крепления соединителей);

  • 3) соединенными между собой приборными входами «UA ; UB; Uc; UN» и соединенными между собой входами блока трансформаторов тока, подключенного к токовым входам Прибора ЭМ-3.3Т1.

Отсчёт результата измерения следует производить не ранее, чем через 30 с после подачи испытательного напряжения.

Результаты испытаний считают удовлетворительными, если значение сопротивления изоляции не менее 20 МОм.

  • 6.3 Опробование

При опробовании Прибора ЭМ-3.3Т1 проверяется его функционирование в части установки времени и даты, сохранения установленных параметров и данных в памяти Прибора ЭМ-3.3Т1 при отключении напряжения питания, обмена данными по последовательному интерфейсу.

  • 6.3.1 Проверка функционирования

Проверка функционирования Прибора ЭМ-3.3Т1 проводится следующим образом:

-

произведите подготовку Прибора ЭМ-3.3Т1 к работе согласно руководству по эксплуатации;

подключите Прибор ЭМ-3.3Т1 согласно рисункам А1 и А2 приложения А; при включении питания через несколько секунд должны завершиться процедуры самотестирования Прибора ЭМ-3.3Т1 и инициализации (Прибор ЭМ-3.3Т1 должен обеспечивать процедуры самотестирования, инициализации и первоначальной установки после подключения к сети питания), на дисплее Прибора ЭМ-3.3Т1 индицируется товарный знак, наименование изготовителя, тип Прибора ЭМ-3.3Т1, версия программного обеспечения;

после первоначальной установки (см. указания по работе с Прибором ЭМ-3.3Т1 в руководстве по эксплуатации) на дисплее индицируется диапазоны измерения тока, напряжения, схема подключения и текущее время;

проверьте возможность установки режимов работы Прибора ЭМ-3.3Т1 согласно двум уровням доступа (Прибор ЭМ-3.3Т1 должен обеспечивать защиту от несанкционированного доступа к информации и управлению, в Приборе ЭМ-3.3Т1 предусмотрена двухуровневая система паролей, определяющая доступ к соответствующим режимам работы: для доступа первого уровня -пароль из 8 цифр, второго - 9);

убедитесь в непрерывной работе внутренних часов (питание часов должно осуществляется от встроенной батареи - аккумулятора с временем непрерывной работы до 2-х лет) и возможности корректировки времени и даты (1.2.5); установите режим «Связь с ПЭВМ», проверьте интерфейсы связи (1.2.6).

Результаты проверки считаются положительным, если Прибор ЭМ-3.3Т1 функционирует согласно руководству по эксплуатации (МС3.055.028 РЭ) и настоящим ТУ.

  • 6.3.2 Проверка сохранности информации при исчезновении напряжения питания

Проверка сохранности информации при исчезновении напряжения питания проводится выключением Прибора ЭМ-3.3Т1 на 24 ч, после чего повторно включают Прибор ЭМ-3.3Т1 и проверяют сохранение уставок , времени и даты регистрации, записанной информации.

Результаты проверки считают удовлетворительными, если обеспечивается сохранение первоначальных уставок, накопленной информации при выключении питании.

  • 6.4 Определение основных метрологических характеристик

Для характеристик у которых нормируются абсолютные погрешности ДХ, вычисляются значения погрешностей, по формуле:    ДХ =Х-Х0,

где Х0 - заданное значение характеристики;

Х- измеренное значение характеристики;

Для характеристик у которых нормируются относительные погрешности 6Х, вычисляются значения погрешностей, в процентах, по формуле:   6Х =(Х- Х0)/Х0- 100;

Для характеристик у которых нормируются приведенные погрешности уХ, вычисляются значения погрешностей, в процентах, по формуле:     yX =(Х- Х0)/Хном- 100;

где Хном - номинальное значение характеристики;

Значения допускаемых основных погрешностей измерения приведены в таблице 6.1.

Таблица 6.1

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

1 Действующее (среднеквадратическое) значение переменного напряжения (U), В

от 0.0Шн до 1.5ин

относительная

±[0.1+0.01((Uh/U)-1)] %

ин =  60 (100),

120 (200),

240 (415) В

2 Действующее значение напряжения первой гармоники (U1), В

от 0.01Ин до 1.5Ин

относительная

±[0.2+0.02((Uh/U)-1)] %

3 Напряжение постоянного тока

(Udc), В

от 0.01Ин до 1.5Ин

относительная

±[0.2+0.02((Uh/U)-1)] %

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

4 Действующее (среднеквадратическое) значение переменного тока (I), А

от 0.0051н до 1.51н* от 0.051н до 1.51н** от 0.051н до 1.51н***

относительная

±[0.1+0.01((1н/1)-1)] % *

±[0.5+0.05((1н/1)-1)] % **

±[1.0+0.05((1н/1)-1)] % ***

Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (БТТ, токоизмерительные клещи, УПТТ) из ряда 0.1, 1, 0.5, 5, 10, 50, 100, 300, 500, 1000, 3000 А.

5 Действующее значение тока первой гармоники (I1), А

от 0.011н до 1.51н* от 0.051н до 1.51н** от 0.051н до 1.51н***

относительная

±[0.2+0.02((1н/1)-1)] % *

±[0.5+0.05((1н/1)-1)] % **

±[1.0+0.05((1н/1)-1)] % ***

6 Фазовый угол между фазными напряжениями первых гармоник

(фи), градус

от 0 до 360

абсолютная

±0.1

0.2Ин < U < 1.5Ин

7 Фазовый угол между напряжением и током первой гармоники одной фазы (фш), градус

от 0 до 360

абсолютная

±0.2 *      ±0.5 **      ±0.5 ***

0.2 1н < I < 1.51н

0.2ин < U < 1.5^

8 Фазовый угол между фазным напряжением и током n-ой гармоники n от 2 до 40, (фщ(п)), градус

от 0 до 360

абсолютная

Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами

Р(п) > 0,003Щ,

0.1 L < I < 1.5 L

2% < K(n) < 15%

±1.0 *      ±3.0 **

±3.0 *      ±6.0 **

2 < n < 10

11 < n < 40

9 Активная электрическая мощность (Р), Вт

от 0.011нин до 1.51н 1.2Ин

относительная

±0.1 % *  ±0.5 % **  ±1.0 % ***

±0.2 % *

КР = 1

0.1 L < I < 1.5 L 0.01 L < I < 0.1 L

±0.15 % * ±1.0 % **  ±2.0 % ***

±0.25 % *

Kp 0.5L...1... 0.5C

0.1 1н < I < 1.5 1н

0.02 L < I < 0.1 In

Kp 0.2L...1... 0.2C

0.1 L < I < 1.5 L

±[0.25+0.02((Рн/Р)-1)] % * ±[1.0+0.1((Рн/Р)-1)] % ** ±[2.0+0.1((Рн/Р)-1)] % ***

10 Реактивная электрическая мощность (Q), вар рассчитывается тремя методами:

QH(S2-P2),

Q2=UIsinф,

Q3 - метод перекрестного включения (для трехфазных сетей)

от 0.011нин до 1.51н 1.2Ин

относительная

±0.3 % *  ±1.0 % ** ±2.0 % ***

±0.5 % *  ±2.0 % ** ±4.0 % ***

Kp 0.45L.0.-0.45C

Kp 0.45C.0.-0.45L 0.1 L < I < 1.5 L

Kp 0.86L.0.-0.86C

Kp 0.86C.0.-0.86L

0.1 L < I < 1.5 L

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

11 Полная электрическая мощ-

от 0.011нин

относительная

ность (S), ВА

до 1.5IH 1.2UH

±0.2 % * ±1.0 % **

±2.0 % ***

от 0.11нин до 1.51н 1.2и

±2.0 % *

от 0.01 1нин до 0.1 1нин

±2.0 % **

±4.0 % ***

от 0.05 1нин до 0.1 1нин

12 Коэффициент мощности (КР)

от -1.0 до +1.0

абсолютная

±0.02 *

от 0.011нин до 1.51н 1.5ин

±0.05 **

±0.05 ***

от 0.051нин до 1.51н 1.5ин

13 Частота переменного тока (f),

от 45 до 75

абсолютная

0.11н < I < 1.51н

Гц

±0.01

0.1ин < и < 1.5ин

14 Отклонение частоты (Af), Гц

от -5 до +25

абсолютная

0.11н < I < 1.51н

0.1ин < и < 1.5ин

±0.01

15 Установившиеся отклонение

от -100 до +40

абсолютная

напряжения (5Uy), %

±0.2

16 Коэффициент несимметрии на-

от 0 до 50

абсолютная

пряжения по обратной последовательности (К) и по нулевой последовательности (Кои), %

±0.2

17 Коэффициент искажения сину-

от 0 до 49.9

абсолютная

соидальности кривой напряже-

±0.05

Ки < 1.0

ния (Ки), %

относительная

±5.0 %

Ки > 1.0

18 Коэффициент n-ой гармониче-

от 0 до 49.9

абсолютная

ской составляющей напряже-

±0.05

Ки(п) < 1.0

ния,

относительная

n от 2 до 40 (Ки(п)), %

±5.0 %

ад >1.0

19 Коэффициент искажения сину-

от 0 до 49.9

абсолютная

соидальности тока (К1), %

±0.1

KI < 1.0

относительная

±10.0 %

K > 1.0

20 Коэффициент n-ой гармониче-

от 0 до 49.9

абсолютная

ской   составляющей   тока,

±0.1

KI(n) < 1.0

n от 2 до 40 (KI(n) ), %

относительная

±10.0 %

KI(n) > 1.0

21 Активная электрическая мощность n-ой гармоники n от 1 до 40 (Р(п) ), Вт

от 0.0031нин до 0.11н ин

относительная

Только для Приборов с БТТ и Приборов повышенной точности

с токоизмерительными

клещами

0.1 L < I < 1.5 L 2% < K(n)

±5.0 % * ±10.0 % **

КР = 1

КР 0.5L...1... 0.5C

±5.0 % * ±10.0 % **

2 < n < 10

±10.0 % * ±20.0 % **

11 < n < 40

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

22 Ток прямой последовательности (I1(1)), нулевой последовательности (I0(1)) и обратной последовательности (I2(1)), A

от 0 до IH

абсолютная

±0.002 1н * ±0.01 1н ** ±0.02 1н ***

0.01 1н < I < 1.5 1н

23 Напряжение прямой последовательности (U1(1)), нулевой последовательности (U0(1)) и обратной последовательности (U2(1)), В

от 0 до ин

абсолютная

±0.002 ин

24 Активная мощность прямой последовательности (P1(1)), нулевой последовательности (P0(1)) и обратной последовательности (P2(1)), Вт

от 0.011нин до 1.,51н ин

абсолютная

±0.0025Рн * ±0.01Рн ** ±0.02Рн ***

0.1 1н < I < 1.5 1н

25 Фазовый угол между напряжением и током прямой последовательности (p1UI), между напряжением и током нулевой последовательности (фои1) и между напряжением и током обратной последовательности (p2UI), градус

от 0 до 360

не нормируются

26 Длительность провала напряжения (AtH), с

от 0.02

абсолютная

±0.02

49 Гц < f < 51 Гц

27 Глубина провала напряжения (5Un),%

от 10 до 100

относительная

±10.0 %

49 Гц < f < 51 Гц

28 Коэффициент временного перенапряжения (Кпер U), отн. ед.

от 1.10 до 7.99

относительная

±2.0 %

49 Гц < f < 51 Гц

29 Длительность временного перенапряжения (А1пер), с

от 0.01

абсолютная

±0.02

49 Гц < f < 51 Гц

30 Кратковременная доза фликера

от 0.25 до 10

относительная

±5.0 %

49 Гц < f < 51 Гц AU/U < 20% при колеба ниях напряжения имеющих форму меандра

31 Амплитудная погрешность измерительных трансформаторов напряжения (AfU), %

от 0.1 до 100

абсолютная

±(0.02 +0.02|AfU |)

0.8 U < U < 1.5 U

32 Угловая погрешность измерительных трансформаторов напряжения (ASU), мин

от 0.1' до 180 о

абсолютная

±( 1.0 + 0.1|ASU|)

0.8 U < U < 1.5 U

33 Амплитудная погрешность измерительных трансформаторов тока (8fi), %

от 0.1 до 100

абсолютная

±(0.02 +0.02| Sfi |)

0.01 1н < I < 1.5 1н

34 Угловая погрешность измерительных трансформаторов тока (AS i), мин

от 0.2 ' до 180 о

абсолютная

± (1.0 + 0.1|A S i |)

0.01 1н < I < 1.5 1н

35 Полная мощность нагрузки, ВА ТТ

ТН

от 12 до 100 от 10 до 1200

относительная

±2.0 %

±2.0 %

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

36 Тангенс^

от 0 до 8

абсолютная

±[0.005+0.003(tg^)2]1

±[0.02+0.015(tg^)2]2

±[0.02+0.015(tg^)2]3

от 0.01IhUh до 1.5Ih 1.2Uh

37 Пиковое значение напряжения, В

от 0.1UH до 2.1UH

приведённая

±0.2 %

В полосе 0.6 ... 2.0 кГц: Кг < 30 %, K(n) < 10 %

38 Амплитудное значение напряжения, В

от 0.1UH до 2.1UH

относительная

±[0.2 + 0.02|2Uh/U-1|] %

±[0.5 + 0.05|2Uh/U-1|] %

В полосе 0.6 . 2.0 кГц:

Кг < 30 %, K(n) < 10 %

f < 400 Гц 400 Гц < f < 600 Гц

39 Текущее время

-

абсолютная

±2 с/сут

В диапазоне температур от 10 до 35 оС

  • 6.4.1 Определение погрешностей при измерении показателей качества электрической энергии (ПКЭ)

    • 6.4.1.1 Определение погрешностей Прибора ЭМ-3.3Т1 при измерении:

-        отклонение частоты сети,

-      установившегося отклонения напряжения,

-       углов между первыми гармониками фазных напряжений и токов,

-      коэффициентов искажения синусоидальности напряжений и токов,

-       уровней гармоник напряжения и тока,

-       коэффициента несимметрии напряжения по обратной последовательности,

-      коэффициента несимметрии напряжения по нулевой последовательности,

-      напряжения и тока прямой последовательности,

-       напряжения и тока обратной последовательности,

-      напряжения и тока нулевой последовательности.

Определение погрешностей проводится с помощью УППУ-МЭ 3.1К (далее по тексту -установка) при характеристиках испытательных сигналов приведенных в таблице 6.2.1. 1н -номинальный ток Прибора ЭМ-3.3Т1.

При подключении Прибора ЭМ-3.3Т1 с токоизмерительными клещами, используется рамка согласно рисунку Б2 приложения Б с числом витков n, при этом Прибор ЭМ-3.3Т1 будет показывать ток в n раз больше, чем установлено на установке.

Таблица 6.2.1

Характеристики испытательных сигналов

Номер испытательного сигнала

1

2

3

4

5

6

Действующие значения фазных напряжений первой гармоники

Ua, В

210.00

190.00

242.00

46.188

60.622

190.00

Ub, В

190.00

210.00

242.00

46.188

54.848

210.00

Uc, В

200.00

200.00

242.00

46.188

57.735

200.00

Углы между первыми гармониками фазных напряжений

фиВЛ

-120.00

-150.00

-120.00

-120.00

-118.00

-150.00

фиСЛ

120.00

110.00

120.00

120.00

121.00

110.00

Частота сети

f, Гц

49.997

50.203

49.605

50.395

47.497

52.500

Уровень гармоник напряжения

Ки(п)А, %

Тип4

Тип6

Тип1

Тип1

Тип 4

Тип 6

Ки(п)В %

Тип3

Тип5

Тип1

Тип1

Тип 3

Тип 5

KU(n) С %

Тип2

Тип4

Тип1

Тип1

Тип 2

Тип 4

Действующие значение фазных токов первой гармоники

Iai, % от 1н/п

60

60

10

25

60

60

IB1, % от 1н/п

50

30

25

10

50

40

1С1, % от 1н/п

40

50

25

25

40

50

Углы между первыми гармониками фазных напряжений и токов

фил

90.00

30.00

0.00

0.00

90.00

30.00

фГ1В

60.00

90.00

-60.00

0.00

60.00

90.00

фГ1С

30.00

60.00

0.00

60.00

30.00

60.00

Уровень гармоник

тока

KI(n)A

Тип5

Тип5

Тип1

Тип1

Тип 5

Тип 5

KI(n)B

Тип3

Тип6

Тип4

Тип1

Тип 3

Тип 6

KI(n)C

Тип2

Тип4

Тип1

Тип4

Тип 2

Тип 4

Значения коэффициентов гармоник Ки<п) и КцП) для разных типов форм сигналов представлены в таблице 6.2.2.

Таблица 6.2.2

n

тип1

тип2

тип3

тип 4

тип 5

тип 6

KU(n) ЦпД

%

0

Ф n ,

KU(n) (КооХ

%

0

Ф n ,

KU(n)

(Коо)>

%

0

Ф n ,

KU(n) юоХ

%

0

Ф n ,

KU(n)

(Коо)>

%

0

Ф n ,

KU(n) ЦпД

%

0

Ф n ,

2

0

0

1

-120°

0

0

4

0

2

0

3

0

3

0

0

1

0

0

0

4

0

5

0

7, 5

О

О

4

0

0

1

120°

0

0

4

0

1

0

1, 5

0

5

0

0

1

-120°

0

0

4

0

6

0

9

о

о

6

0

0

1

0

0

0

4

0

0,5

0

0, 75

0

7

0

0

1

120°

0

0

4

0

5

0

7, 5

90°

8

0

0

1

-120°

0

0

4

0

0,5

0

0, 75

0

9

0

0

1

0

0

0

4

0

1,5

0

2, 25

120°

10

0

0

1

120°

10

0

4

0

0,5

0

0, 75

0

11

0

0

1

-120°

0

0

4

0

3, 5

0

5, 25

150°

12

0

0

1

0

0

0

4

0

0.2

0

0, 3

0

13

0

0

1

120°

0

0

4

0

3, 0

0

4, 5

180°

14

0

0

1

-120°

0

0

4

0

0,2

0

0, 3

0

15

0

0

1

0

0

0

4

0

0, 3

0

0, 45

-150°

16

0

0

1

120°

0

0

4

0

0, 2

0

0, 3

0

17

0

0

1

-120°

0

0

4

0

2,0

0

3

-120°

18

0

0

1

0

0

0

4

0

0,2

0

0, 3

0

19

0

0

1

120°

0

0

4

0

1,5

0

2, 25

о

О

ст>

20

0

0

1

-120°

20

0

4

0

0, 2

0

0, 3

0

21

0

0

1

0

0

0

4

0

0, 2

0

0, 3

о

О

22

0

0

1

120°

0

0

4

0

0,2

0

0, 3

0

23

0

0

1

-120°

0

0

4

0

1,5

0

2, 25

О

О

Г?

24

0

0

1

0

0

0

4

0

0,2

0

0, 3

0

25

0

0

1

120°

0

0

4

0

1,5

0

2, 25

0

26

0

0

1

-120°

0

0

4

0

0,2

0

0, 3

0

27

0

0

1

0

0

0

4

0

0, 2

0

0, 3

О

О

28

0

0

1

120°

0

0

4

0

0, 2

0

0, 3

0

29

0

0

1

-120°

0

0

4

0

1, 32

0

1, 92

о

о

30

0

0

1

0

10

0

4

0

0, 2

0

0, 3

0

31

0

0

1

120°

0

0

4

0

1, 25

0

1, 86

90°

32

0

0

1

-120°

0

0

4

0

0, 2

0

0, 3

0

33

0

0

1

0

0

0

4

0

0, 2

0

0, 3

120°

34

0

0

1

120°

0

0

4

0

0, 2

0

0, 3

0

35

0

0

1

-120°

0

0

4

0

1, 13

0

1, 70

150°

36

0

0

1

0

0

0

4

0

0, 2

0

0, 3

0

37

0

0

1

120°

0

0

4

0

1, 08

0

1, 62

180°

38

0

0

1

-120°

0

0

4

0

0, 2

0

0, 3

0

39

0

0

1

0

0

0

4

0

0, 2

0

0, 3

-150°

40

0

0

1

120°

5

0

4

0

0, 2

0

0, 3

0

При проведении проверки выполняются следующие операции:

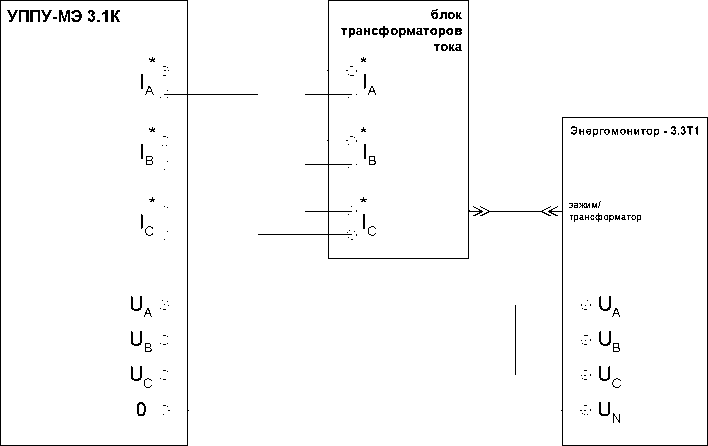

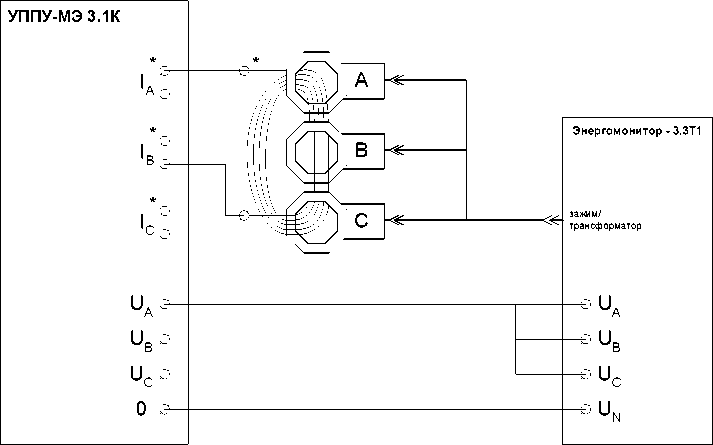

а) подключите Прибор ЭМ-3.3Т1 к выходам установки согласно рисункам А1 и А2 приложения А .

б) задайте на выходе установки испытательный сигнал в соответствии с таблицей 6.2.

в) через 60с после начала формирования испытательного сигнала считайте значения измеряемых характеристик, последовательно переводя Прибор ЭМ-3.3Т1 и эталонный энергомонитор ЭМ-3.1К в режим индикации текущих значений измеряемых характеристик, и занося значения в протокол поверки.

Допускается считывание значений измеренных ПКЭ производить с помощью прикладного программного обеспечения, работающего на компьютере, подключенном к Прибору ЭМ-3.3Т1 по последовательному интерфейсу (программа "Энергомониторинг");

г) последовательно выполните операции, указанные в п.п. а)...в), для всех комплексных испытательных сигналов, заданных в таблице 6.2.1;

Результаты испытаний считаются удовлетворительными, если значение погрешности не превышает значений приведенных в таблице 6.1.

  • 6.4.1.2 Определение погрешности Прибора ЭМ-3.3Т1 при измерении глубины и длительности провала напряжения (6 Un и Д tn) и коэффициента и длительности временного перенапряжения (Кпери Д ^ер).

Определение погрешности проводится с помощью установки.

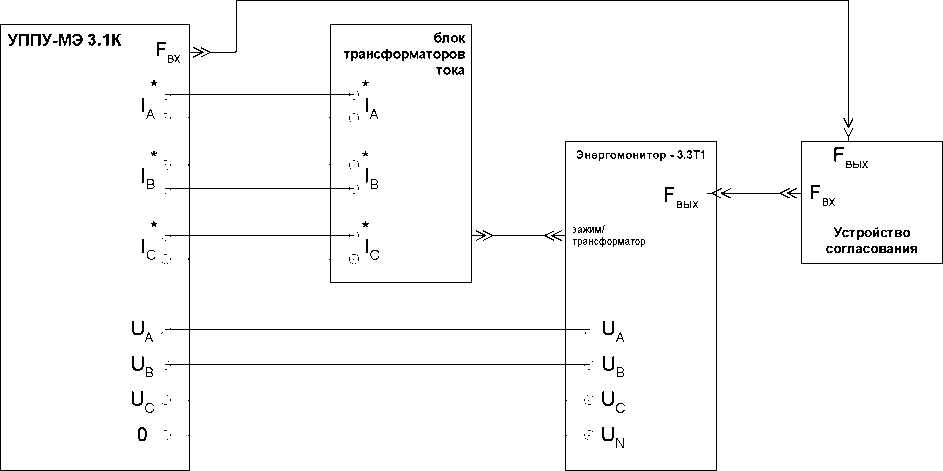

Подключите Прибор ЭМ-3.3Т1 к выходам установки УППУ-МЭ 3.1К согласно рисункам А1 и А2 приложения А.

Установите Прибор ЭМ-3.3Т1 в режим «регистрация ПКЭ», номинальное фазное напряжение 220В, номинальная частота 50Гц. Уставки по ГОСТ 13109-97 0,38кВ.

Подайте с установки испытательные сигналы 17+21, приведенные в табл. 6.3.

Таблица 6.3

Номер испытательного сигнала

17

18

19

20

21

Количество провалов или перенапряжений

3

5

6

7

4

Длительность, с

0.2

0.5

1.00

2.0

0.2

Период повторения, с

5

5

5

5

5

Глубина провала, %

20

50

100

-

-

Коэффициент временного перенапряжения, отн. ед.

-

-

-

1.2

1.15

С помощью программы «Энергомониторинг электросетей» считайте из Прибора ЭМ-3.3Т1 информацию о провалах и перенапряжениях.

Результат испытаний считается положительным если:

-      обнаруженное число провалов и перенапряжений соответствует заданному,

- абсолютная погрешность измерения длительности провалов не превышает ±0.02 с,

- абсолютная погрешность измерения длительности перенапряжений не превышает ±0.02 с,

- относительная погрешность измерения глубины провалов напряжения не превышает ±10 %.,

- относительная погрешность измерения коэффициента временного перенапряжения не превышает ±2 %.

  • 6.4.1.3 Определение погрешности при измерении кратковременной дозы фликера.

В связи с тем, что в Приборе ЭМ-3.3Т 1 вычисление дозы фликера производится на основании математической обработки того же массива результатов измерений мгновенных значений напряжения, что и при измерении частоты и напряжения первой гармоники, необходимость в отдельном экспериментальном определении погрешности измерения дозы фликера при поверке отсутствует.

Правильность выполнения алгоритма программы вычислений дозы фликера проверяется при испытаниях с целью утверждения типа Прибора ЭМ-3.3Т1.

6.4.2 Определение погрешностей при измерении напряжения, тока и полной мощности

  • 6.4.2.1 Определение погрешностей измерения действующего значения напряжения и тока, первой гармоники напряжения и тока а также полной мощности.

Определение указанных погрешностей проводится с помощью УППУ-МЭ 3.1К при значениях параметров испытательных сигналов, указанных в таблице 6.4, для Прибора ЭМ-3.3Т1 с блоком трансформаторов тока; в таблице 6.5, для Прибора ЭМ-3.3Т1 повышенной точности с токоизмерительными клещами; в таблице 6.6 для Прибора ЭМ-3.3Т1 обычной точности с токоизмерительными клещами. Для проведения измерений Прибор ЭМ-3.3Т1 подключается к установке УППУ-МЭ 3.1К согласно рисункам А3 и А4 приложения А. 1н -номинальный ток токоизмерительных клещей или БТТ ЭМ 3.3, n - число витков в рамке, используемой при поверке ЭМ 3.3 с токоизмерительными клещами

При подключении Прибора ЭМ-3.3Т1 с токоизмерительными клещами, используются рамки согласно приложения Б, при этом токи и мощности измеряемые ЭМ 3.3 в n раз больше установленных на УППУ-МЭ 3.1К.

Таблица 6.4

Uh ЭМ 3.3, В

Значения испытательных сигналов

Предел допускаемой погрешности Прибора ЭМ-3.3Т1 с блоком трансформаторов тока, %

иф;

I, % от 1н

Su, %

8ui, %

Si, %

Sii, %

Ss, %

240

240

150%

± 0,1

± 0,2

± 0,10

± 0,2

± 0,20

240

220

50%

± 0,1

± 0,2

± 0,11

± 0,22

± 0,20

120

180

25%

± 0,1

± 0,2

± 0,13

± 0,26

± 0,20

120

120

10%

± 0,1

± 0,2

± 0,19

± 0,38

± 0,20

120

12

100%

± 0,19

± 0,38

± 0,10

± 0,2

± 0,20

60

60

1.0%

± 0,1

± 0,2

±1.1

±2.2

± 2,00

240

2,4

100%

±1.1

±2.2

± 0,10

± 0,2

± 2,00

240

240

0.5%

± 0,1

± 0,2

± 2,1

-

-

Таблица 6.5

Uh ЭМ 3.3, В

Значения испытательных сигналов

Предел допускаемой погрешности Прибора ЭМ-3.3Т1 повышенной точности с токоизмерительными клещами, %

иф;

I, % от 1н/п

Su, %

Sui, %

Si, %

Sii, %

Ss, %

240

240

100

±0.1

±0.2

±0.5

±0.5

±1.0

120

180

50

±0.1

±0.2

±0.55

±0.55

±1.0

60

30

20

±0.11

±0.22

±0.7

±0.7

±1.0

60

60

10

±0.1

±0.2

±0.95

±0.95

±1.0

60

60

5

±0.1

±0.2

±1.45

±1.45

±2.0

240

2.4

100

±1.1

±2.2

±0.5

±0.5

±2.0

Таблица 6.6

Uh ЭМ 3.3, В

Значения испытательных сигналов

Предел допускаемой погрешности Прибора ЭМ-3.3Т1 обычной точности с токоизмерительными клещами, %

иф;

I, % от Ih/п

8u, %

8ui, %

8i, %

8ii, %

8s, %

240

240

100

±0.1

±0.2

±1.0

±1.0

±2.0

120

180

50

±0.1

±0.2

±1.05

±1.05

±2.0

60

30

20

±0.11

±0.22

±1.2

±1.2

±2.0

60

60

10

±0.1

±0.2

±1.5

±1.5

±2.0

60

60

5

±0.1

±0.2

±2.0

±2.0

±4.0

240

2.4

100

±1.1

±2.2

±1.0

±1.0

±4.0

Результаты испытаний считаются положительными, если значения основных погрешностей не превышают значений приведенных в таблицах 6.4 - 6.6.

  • 6.4.2.2 Определение погрешности Прибора ЭМ-3.3Т1 при измерении напряжения постоянного тока.

Определение погрешности проводится с помощью калибратора постоянного напряжения П320 при значениях параметров испытательных сигналов указанных в таблице 6.7 .

Для проведения измерений Прибор ЭМ-3.3Т1 подключается к калибратору согласно рисунку А5 приложения А.

Таблица 6.7

Uh, В ЭМ 3.3

Значение испытательного сигнала, В

Предел допустимой основной погрешности, %

240

220

0.2

120

120

0.2

60

60

0.2

60

30

0.22

60

6

0.38

60

0.6

2.2

Результаты испытаний считаются положительными, если значения основных погрешностей не превышают значений приведенных в таблице 6.7.

  • 6.4.3 Определение основной погрешности при измерении активной мощности

Определение погрешности проводится с помощью установки УППУ-МЭ 3.1К при значениях параметров испытательных сигналов, указанных в таблице 6.8 для Прибора ЭМ-3.3Т1 с блоком трансформаторов тока и в таблице 6.9 для Прибора ЭМ-3.3Т1 с токоизмерительными клещами. Для проведения измерений Прибор ЭМ-3.3Т1 подключается к установке УППУ-МЭ 3.1К согласно рисункам А1 и А2 приложения А. 1н - номинальный ток токоизмерительных клещей или БТТ ЭМ 3.3.

При подключении Прибора ЭМ-3.3Т1 с токоизмерительными клещами, используются рамки согласно приложения Б, при этом Прибор ЭМ-3.3Т1 будет показывать ток и мощность в n раз больше, чем установлено на установке УППУ-МЭ 3.1К, где n- число витков в рамке.

Таблица 6.8

Значения испытательных

сигналов

Предел допускаемой погрешности Прибора ЭМ-3.3Т1 с блоком трансформаторов тока, %

Uh ЭМ 3.3, В

иф; В

I, % от 1н

Cos ф

60

72

150

1

± 0,1

60

60

100

0,5L

± 0,15

60

48

100

0,8C

± 0,15

60

60

100

0,5C

± 0,25

60

60

50

1

± 0,1

60

60

20

1

± 0,1

60

60

10

1

± 0,1

60

60

10

0,5L

± 0,15

60

60

10

0,5C

± 0,15

60

72

2

0,5L

± 0,25

60

48

2

0,5C

± 0,25

60

48

1

1

± 0,2

120

176

1

1

± 0,2

240

250

100

1

±0,1

240

220

100

0,5L

±0,15

240

220

10

0,5C

±0,15

Таблица 6.9

Значения испытательных сигналов

Предел допускаемой основной погрешности, 8%

Uh ЭМ 3.3, В

иф; В

I, % от 1н/п

Cos ф

Прибор ЭМ-3.3Т1 обычной точности с токоизмерительными клещами, %

Прибор ЭМ-3.3Т1 повышенной точности с токоизмерительными клещами, %

60

72

150

1

± 1,0

± 0,5

60

60

100

0,5L

± 2,0

± 1,0

60

48

100

0,5C

± 2,0

± 1,0

60

60

50

1

± 1,0

± 0,5

60

60

20

1

± 1,0

± 0,5

60

60

20

0,5L

± 2,0

± 1,0

60

60

20

0,5C

± 2,0

± 1,0

60

60

10

1

± 1,0

± 0,5

120

176

10

1

± 1,0

± 0,5

240

250

100

1

±1,0

±0,5

240

220

100

0,5L

±2,0

±1,0

240

220

20

0,5C

±2,0

±1,0

Погрешность Прибора ЭМ-3.3Т1 определяется в соответствии с руководством по эксплуатации установки УППУ-МЭ 3.1К.

Результаты испытаний считаются положительными, если значение основной погрешности не превышает значений приведенных в таблицах 6.8 и 6.9.

  • 6.4.4 Определение основной погрешности при измерении реактивной мощности

Определение погрешности проводится с помощью установки УППУ-МЭ 3.1К при значениях параметров испытательных сигналов, указанных в таблице 6.10 для Прибора ЭМ-3.3Т1 с блоком трансформаторов тока и в таблице 6.11 для Прибора ЭМ-3.3Т1 с токоизмерительными клещами. Для проведения измерений Прибор ЭМ-3.3Т1 подключается к установке УППУ-МЭ 3.1 К согласно рисункам А1 и А2 приложения А. Где 1н - номинальный ток токоизмерительных клещей или БТТ.

При подключении Прибора ЭМ-3.3Т1 с токоизмерительными клещами, используются рамки согласно приложения Б, при этом Прибор ЭМ-3.3Т1 будет показывать ток и мощность в n раз больше, чем установлено на установке УППУ-МЭ 3.1К, где n- число витков в рамке.

Таблица 6.10

Значения испытательных сигналов

Предел допускаемой погрешности Прибора ЭМ-3.3Т1 с блоком трансформаторов тока, %

U н

иф; В

I, % от 1н

sin ф

60

60

100%

0,5L

± 0,5

60

48

100%

0,5C

± 0,5

60

60

100%

1

± 0,3

60

60

20%

1

± 0,3

120

120

10%

1

± 0,3

120

120

10%

0,5L

± 0,5

120

176

10%

0,5C

± 0,5

240

198

50%

1

± 0,3

240

220

50%

0,5L

± 0,5

240

250

10%

0,5C

± 0,5

Таблица 6.11

Значения испытательных сигналов

Предел допускаемой основной погрешности, S%

U н

иф; В

I, % от 1н/п

sin ф

Прибора ЭМ-3.3Т1 обычной точности с токоизмерительными клещами, %

Прибора ЭМ-3.3Т1 повышенной точности с токоизмерительными клещами, %

60

80

100

1

± 2

± 1

60

60

100

0,5L

± 4

± 2

60

48

100

0,5C

± 4

± 2

60

60

50

1

± 2

± 1

60

60

20

1

± 2

± 1

60

60

20

0,5L

± 4

± 2

60

60

20

0,5C

± 4

± 2

120

176

10

1

± 2

± 1

240

220

10

1

± 2

± 1

240

220

10

0,5L

± 4

± 2

240

250

10

0,5C

± 4

± 2

Результаты испытаний считаются положительными, если значение основной погрешности не превышает значений приведенных в таблицах 6.10 и 6.11.

  • 6.4.5 Определение основной погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов напряжения

Определение основной погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов напряжения проводится только для Приборов ЭМ-3.3Т1 в комплект поставки которых входит УПТН.

Определение погрешности проводится с помощью УППУ-МЭ 3.1К и установки К535.

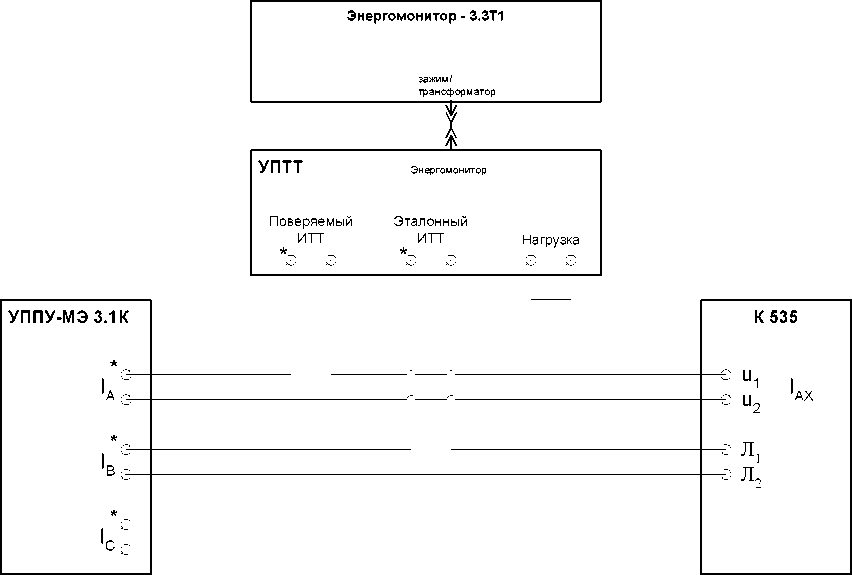

Подключите Прибор ЭМ-3.3Т1 к УППУ-МЭ 3.1К и К535 согласно рисунку А6 приложения А.

Установите УППУ-МЭ 3.1К в режим «синхронизация», подайте на Прибор ЭМ-3.3Т1 и К535 напряжение, устанавливая параметры выходного сигнала согласно табл. 6.12.

Установите в Приборе ЭМ-3.3Т1 режим ‘Поверка ТН' (см. “Руководство по эксплуатации” МС3.055.028 РЭ). Запишите показания Прибора ЭМ-3.3Т1 и К535 , затем рассчитайте его абсолютные амплитудные и угловые погрешности по формулам:

8 k =86 -8t, %

0K = &ё -^i , мин, где

8и - амплитудная погрешность измеренная Прибором ЭМ-3.3Т1,

8э - амплитудная погрешность измеренная установкой К535,

0^. - угловая погрешность измеренная Прибором ЭМ-3.3Т1,

0f    - угловая погрешность измеренная установкой К535.

Таблица 6.12

Ua, В

Ub, В

фиАВ, град

Показания К535

Предел допускаемой основной погрешности

, %

0э, мин

6к, %

Ок, мин

120

120

0.00

0.00

0.0

±0.02

±1.0'

120.24

120

0.17

0.20

10.0

±0.024

±2.0'

119.76

120

-0.17

-0.20

-10.0

±0.024

±2.0'

100

100

0.00

0.00

0.0

±0.02

±1.0'

100.2

100

-0.17

0.20

-10.0

±0.024

±2.0'

99.8

100

0.17

-0.20

10.0

±0.024

±2.0'

80

80

-0.17

0.00

-10.0

±0.02

±2.0'

80.16

80

0.17

0.20

10.0

±0.024

±2.0'

79.84

80

0.00

-0.20

0.0

±0.024

±1.0'

Результаты испытаний считаются положительными, если значение основной погрешности не превышает значений приведенных в таблице 6.12.

  • 6.4.6 Определение основной погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов тока

Определение основной погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов тока проводится только для Приборов ЭМ-3.3Т1 в комплект поставки которых входит УПТТ.

Определение погрешности проводится с помощью УППУ-МЭ 3.1К и и установки К535.

Подключите Прибор ЭМ-3.3Т1 с устройством для поверки измерительных трансформаторов тока (далее по тексту - УПТТ) и К535 к установке УППУ-МЭ 3.1К согласно рисунку А7 приложения А. Установите у Прибора ЭМ-3.3Т1 и УПТТ предел измерения «5А». Установите в Приборе ЭМ-3.3Т1 режим ‘Поверка ТТ' (см. “Руководство по эксплуатации” МС3.055.028 РЭ). Задавая параметры выходного сигнала УППУ-МЭ 3.1К согласно таблице 6.13 (режим «синхронизация» включен), запишите показания Прибора ЭМ-3.3Т1 и рассчитайте его абсолютные амплитудные и угловые погрешности по формулам:

SK = I - Sly, %

0Ki = 01 0ty , мин, где

8iH - амплитудная погрешность измеренная Прибором ЭМ-3.3Т1,

81Э - амплитудная погрешность измеренная установкой К535,

01^ - угловая погрешность измеренная Прибором ЭМ-3.3Т1,

01у - угловая погрешность измеренная установкой К535.

При включенном пределе 0.5А Прибора ЭМ-3.3Т1 , включайте предел 0.5А УПТТ. Углы между напряжениями и токами соответствующих фаз установите равными нулю.

Таблица 6.13

1ном

ЭМ3.3, А

1а, А

1в, А

фuAВ, град

Показания К535

Предел допускаемой основной погрешности

6i, %

0 i, мин.

6ki, %

0 ki,MUH

5

6.01200

6.00000

0.17

0.2

10

0.02

±2.0'

5

4.99000

5.00000

-0.17

-0.2

-10

0.02

±2.0'

5

1.00200

1.00000

-0.17

0.2

-10

0.02

±2.0'

0.5

0.25050

0.25000

-0.25

0.2

-15

0.02

±2.5'

0.5

0.04990

0.05000

0.50

-0.2

30

0.02

±4.0'

Результат испытаний считается положительным, если погрешности Прибора ЭМ-

3.3Т1 не превышают указанные в табл. 6.13

  • 6.4.7 Определение абсолютной погрешности измерения времени (хода часов реального времени)

При проведении поверки выполняются следующие операции:

а) к разъему Твых' Прибора подключается частотомер Ч3-63;

б) частотомер включается в режиме измерения периода;

в) в меню Прибора выбирается режим: ‘ Дополнительные настройки' -> ‘ Установка часов' -> ‘Поверка часов';

г) измеряется период следования импульсов на выходе Прибора, определяется абсолютная погрешность

Д = 1000000 - Ти, мкс ,где Ти - период следования импульсов на выходе Прибора (мкс).

Суточный уход часов Прибора вычисляется по формуле

Д / 11 = N, с ,где N - суточный уход часов (с)

Результаты испытаний считаются удовлетворительными, если значение погрешности не превышает ± 2 с.

6.5 Проверка исправности входа “FBX.

Проверка исправности входа “FBX.” Прибора ЭМ-3.3Т1 и возможность определения погрешности электронных счетчиков проводится с помощью установки УППУ-МЭ 3.1К, генератора Г3-122 и частотомера Ч3-63. Для проведения измерений Прибор ЭМ-3.3Т1 подключается к установке УППУ-МЭ 3.1К согласно рисункам А8 и А9 приложения А.

Установите на установке испытательный сигнал с характеристиками соответствующими приведенным в таблице 6.14.

Таблица 6.14

Значения испытательного сигнала

иф; В

I, A

Cos ф

P, Вт

66

5,051

1

1000

Введите в Прибор ЭМ-3.3Т1 в режиме «Поверка счетчиков» постоянную поверяемого счетчика 36000 имп. на кВт час и число импульсов поверяемого счетчика 100. С выхода генератора подайте сигнал прямоугольной формы амплитудой 10В, длительностью не менее 10 мкс и с частотой (10,000 ± 0,001) Гц на вход “FBX” Прибора ЭМ-3.3Т1. На Приборе ЭМ-3.3Т1 активизируйте режим «Запуск». На экране Прибора ЭМ-3.3Т1 появится погрешность (0,00 ± 8) %.

Подайте сигнал с частотой (11,000 ± 0,001) Гц - появится погрешность (10,00 ± 8) %. Подайте сигнал с частотой (9,000 ± 0,001) Гц - появится погрешность (-10,00 ± 8) %.

Где 8- предел допускаемой основной погрешности, при заданном испытательном сигнале 8=0.1%.

Результаты проверки считают удовлетворительными, если погрешность Прибора ЭМ-3.3Т1 лежит в указанном диапазоне.

6.6 Проверка параметров сигнала на выходе ‘ТВЫХ.

Проверка параметров сигнала на выходе ‘ТВых-” Прибора ЭМ-3.3Т1 проводится с помощью установки УППУ-МЭ 3.1К, осциллографа С1-137 и резистора С2-23 0.25 Вт 10 КОм ± 5%. Для проведения измерений Прибор ЭМ-3.3Т1 подключается к установке УППУ-МЭ 3.1 К согласно рисункам А1 и А2 приложения А.

К выходу ‘ТВЫХ.” подключите резистор. На выходе установки УППУ-МЭ 3.1К установите трехфазный испытательный сигнал с параметрами, указанными в таблице 6.15.

1н -номинальный ток Прибора ЭМ-3.3Т1, ин -.номинальное напряжение Прибора ЭМ-3.3Т1.

Таблица 6.15

иф, % от Uh

I, % от 1н/П

Cos ф

100

50

1

С помощью осциллографа определите параметры сигнала на выходе ‘ТВЫХ” Прибора ЭМ-3.3Т1.

Результаты проверки считаются удовлетворительными, если сигнал на выходе Прибора ЭМ-3.3 Т1 ‘ТВЫХ” имеет следующие параметры:

амплитуда импульсов - (4,5±0,5) В;

длительность импульса - (14±2) мкс.

  • 7 Оформление результатов поверки

7.1 Прибор ЭМ-3.3Т1, прошедший поверку с положительными результатами, признают годным к эксплуатации.

  • 7.2 Корпус Прибора ЭМ-3.3Т1 после поверки пломбируется пломбой поверителя и пломбой завода - изготовителя.

  • 7.3 Результаты и дату поверки Прибора ЭМ-3.3Т1 оформляют записью в паспорте (при этом запись должна быть удостоверена клеймом).

  • 7.4 Прибор ЭМ-3.3Т1, прошедший проверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещается к эксплуатации и на него выдается извещение о непригодности, с указанием причин его выдачи. Клеймо предыдущей поверки гасится.

  • 7.5 Примеры отчетных форм по результатам проведения поверки приведены в приложении В.

Приложение А

Схемы подключения «Энергомонитор-3.3Т1» для определения погрешностей

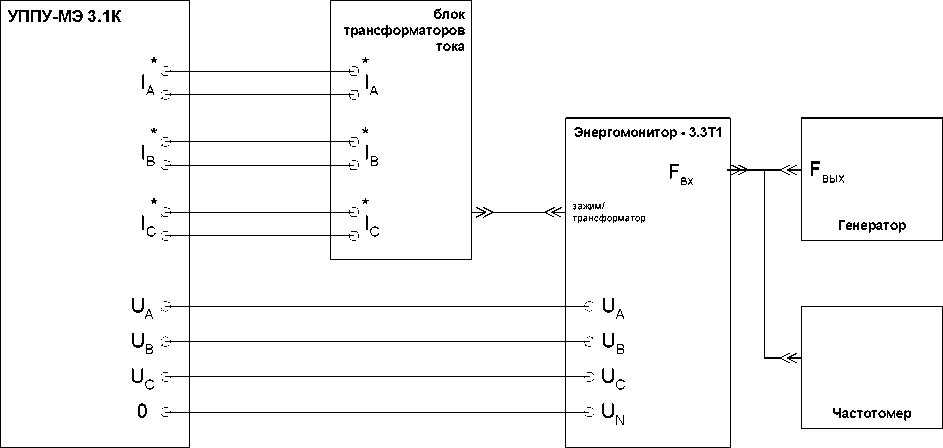

Рисунок А1 Трехфазная схема подключения Энергомонитора-3.3Т1, при определении его погрешности измерения мощности

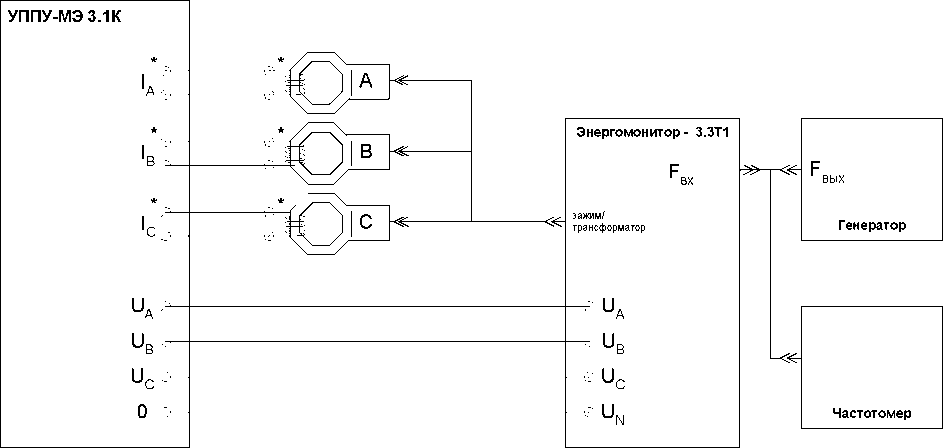

Рисунок А2 Трехфазная схема подключения Энергомонитора-3.3Т1 с токоизмерительными клещами, при определении его погрешности измерения мощности

Рисунок А3 Однофазная схема подключения Энергомонитора-3.3Т1

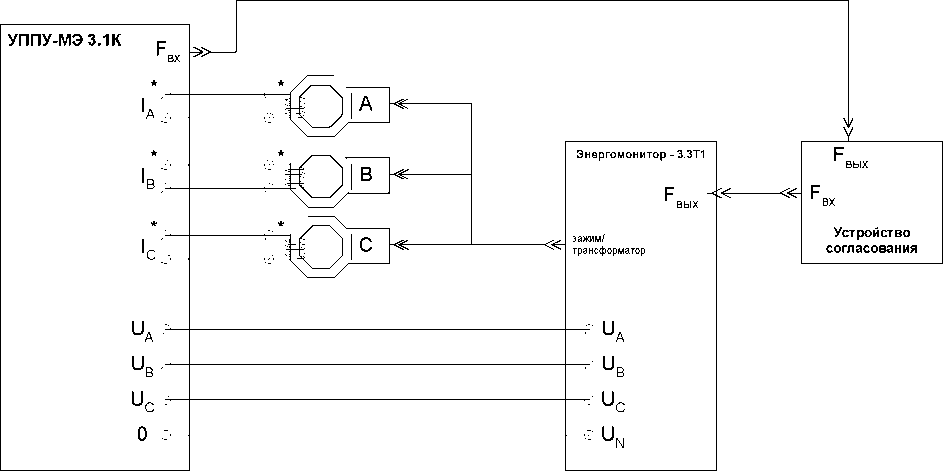

Рисунок А4 Однофазная схема подключения Энергомонитора-3.3Т1 с токоизмерительными клещами

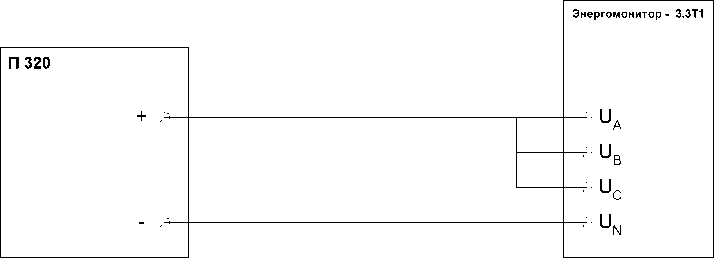

Рисунок А5 Схема подключения Энергомонитора-3.3Т1 к калибратору постоянного напряжения П320

Рисунок А6 Схема подключения Прибора ЭМ-3.3Т1 для определении основной погрешности при измерении модульной и угловой погрешности измерительных трансформаторов напряжения

Рисунок А7 Схема подключения Прибора ЭМ-3.3Т1 для определении основной погрешности при измерении модульной и угловой погрешности измерительных трансформаторов тока

Рисунок А8 Схема подключения Прибора ЭМ-3.3Т1 для проверки исправности входа ‘Твх.” и возможность оценки погрешности счетчиков электроэнергии

Рисунок А9 Схема подключения Прибора ЭМ-3.3Т1 с токоизмерительными клещами для проверки исправности входа ‘Твх.” и возможность оценки погрешности счетчиков электроэнергии

Приложение Б

Рамки для поверки «Энергомонитор-3.3Т1» с токоизмерительными клещами

<--------80 mm

Рисунок Б1 Рамка из 2 витков для поверки Энергомонитора-3.3Т1 с токоизмерительными клещами.

ч--------80mm

<-----60mm

TV

7mm

■>

Рисунок Б2 Рамка из 10 витков для поверки Энергомонитора-3.3Т1 с токоизмерительными клещами.

Рисунок Б3 Рамка из 20 витков для поверки Энергомонитора-3.3Т1 с токоизмерительными клещами.

Намотать витки проводом ПЭВ2 01 мм.

Обозначить:

  • -       «верх» катушки,

  • -       число витков - точно.

Выводы обмотки проводом ПЭВ2 1.0 мм2, l = 300 мм. На концы надеть бирки с надписью «I*», «I°».

ПРИЛОЖЕНИЕ В Формы отчетов при поверке “Энергомонитора-3.3Т1”

ПРОТОКОЛ ПОВЕРКИ

Прибора для измерений электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 зав. №_____

Кому принадлежит _____________

  • 1 Условия поверки

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

  • 2 Внешний осмотр

Вывод: Прибор ЭМ-3.3Т1 соответствует (не соответствует) ТУ

  • 3 Определение электрического сопротивления изоляции

Результаты измерений: сопротивления изоляции >          МОм

Вывод: Прибор ЭМ-3.3Т1 соответствует (не соответствует) ТУ

  • 4 Опробование

Прибор ЭМ-3.3Т1 позволяет (не позволяет) проводить обмен данными по последовательному интерфейсу.

Прибор ЭМ-3.3Т1 позволяет (не позволяет) проводить установку даты и времени

Прибор ЭМ-3.3Т1 сохраняет (не сохраняет) установленные параметры и данные в памяти при отключении напряжения питания.

Вывод: Прибор ЭМ-3.3Т1 соответствует (не соответствует) ТУ

  • 5 Определение основных метрологических характеристик Прибора ЭМ-3.3Т1. Результаты определения погрешностей измерения ПКЭ при испытательном сигнале №

Таблица В1

Характеристики испытательных сигналов

Значения установленные на

УППУ-МЭ 3.1К

Значения измеренные Энергомонитором-

3.3Т1

Погрешность измерений

Предельно допустимая погрешность

Действующие значения фазных напряжений первой гармоники

Uai , В

Ubi , В

иа , В

Напряжение прямой последовательности

Ui, В

Напряжение обратной последовательности

U2, В

Напряжение нулевой последовательности

Uo, В

Установившееся отклонение напряжения

Uy, %

Коэффициент несим-метрии напряжения по обратной последовательности

R2U, %

Коэффициент несим-метрии напряжения по нулевой последовательности

Ко, %

Действующие значения фазных токов первой гармоники

Iai , В

1В1 , В

1(1 , В

Ток прямой последовательности

11, А

Ток обратной последовательности

I2, А

Ток нулевой последовательности

Io, А

Углы между первыми гармониками фазных напряжений

фиАВ

фшс

фиСА

Углы между первыми гармониками фазных напряжений и токов

ФиАВ

Фгвс

ФиСА

Коэффициенты искажения синусоидальности кривой напряжения

Rua, %

Rub, %

Кис, %

Коэффициенты искажения синусоидальности кривой тока

Kia, %

Kib, %

Kic, %

Частота сети

f, Гц

Отклонение частоты

Af, Гц

Результаты определения погрешностей измерения коэффициентов гармоник напряжения и тока при испытательном сигнале №

Таблица В2

n

KU(n)( KI(n)) , %

Погрешность измерений, %

Предельно допустимая погрешность, %

Значения установленные на УППУ-МЭ 3.1К

Значения измеренные

Энергомонитором-3.3Т1

Фаза А

Фаза В

Фаза С

Фаза А

Фаза В

Фаза С

Фаза А

Фаза В

Фаза С

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Таблица В3

Значения установленные на

УППУ-МЭ 3.1К

Значения измеренные Прибором ЭМ-3.3Т1

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности

Количество провалов или перенапряжений

0

Длительность, с

±0.02 с

Период повторения, с

-

Глубина провала, %

±10 %

Коэффициент временного перенапряжения, отн. ед.

±2 %

Результаты определения погрешностей измерения действующего значения напряжения и тока, первой гармоники напряжения и тока, а также полной мощности для Прибора ЭМ-3.3Т1 с блоком трансформаторов тока

Таблица В4

Значения установленные на УП-ПУ-МЭ 3.1К

ин ЭМ-3.3Т1, В

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности

Фаза А

Фаза В

Фаза С

иф, В

I, % от 1н

Зи, %

Зи1,

%

Зт, %

ЗИ,

%

3s,

%

Зи, %

Зи1, %

З,

%

З11,

%

3s,

%

Зи, %

Зи1, %

Зт, %

ЗН,

%

8s, %

Зи, %

Зи1, %

З, %

З!1, %

%

240

150

240

± 0,1

± 0,2

± 0,10

± 0,2

± 0,20

220

50

240

± 0,1

± 0,2

± 0,11

± 0,22

± 0,20

180

25

120

± 0,1

± 0,2

± 0,13

± 0,26

± 0,20

120

10

120

± 0,1

± 0,2

± 0,19

± 0,38

± 0,20

12

100

120

± 0,19

± 0,38

± 0,10

± 0,2

± 0,20

60

1.0

60

± 0,1

± 0,2

± 1.1

± 2.2

± 2,00

2,4

100

240

± 1.1

± 2.2

± 0,10

± 0,2

± 2,00

240

0.5

240

± 0,1

± 0,2

± 2,1

-

-

Результаты определения погрешностей измерения действующего значения напряжения и тока, первой гармоники напряжения и тока, а также полной мощности для Прибора ЭМ-3.3Т1 повышенной точности с токоизмерительными клещами

Таблица В5

Значения установленные на УП-ПУ-МЭ 3.1К

ин ЭМ-3.3Т1,

В

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности

Фаза А

Фаза В

Фаза С

иф, В

I, % от 1н

8и, %

8ui, %

8т,

%

%

8s,

%

8и, %

8ui, %

8т,

%

8Н,

%

8S, %

8и, %

8ui, %

8т,

%

8Н,

%

8s,

%

8и, %

8и1, %

8т,

%

8т1,

%

8s, %

240

100

240

±0.1

±0.2

±0.5

±0.5

±1.0

180

50

120

±0.1

±0.2

±0.55

±0.55

±1.0

30

20

60

±0.11

±0.22

±0.7

±0.7

±1.0

60

10

60

±0.1

±0.2

±0.95

±0.95

±1.0

60

5

60

±0.1

±0.2

±1.45

±1.45

±2.0

2.4

100

240

±1.1

±2.2

±0.5

±0.5

±2.0

Результаты определения погрешностей измерения действующего значения напряжения и тока, первой гармоники напряжения и тока, а также полной мощности для Прибора ЭМ-3.3Т1 обычной точности с токоизмерительными клещами

Таблица В6

Значения установленные на УП-ПУ-МЭ 3.1К

ин

ЭМ-

3.3Т1,

В

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности

Фаза А

Фаза В

Фаза С

иф, В

I, % от тн

8и, %

8и1, %

8т,

%

8н,

%

8s,

%

8и, %

8и1, %

8т,

%

8ц,

%

8s,

%

8и, %

8и1, %

8т,

%

8и,

%

8s,

%

8и, %

8и1, %

8т,

%

8т1,

%

8s,

%

240

100

240

±0.1

±0.2

±1.0

±1.0

±2.0

180

50

120

±0.1

±0.2

±1.05

±1.05

±2.0

30

20

60

±0.11

±0.22

±1.2

±1.2

±2.0

60

10

60

±0.1

±0.2

±1.5

±1.5

±2.0

60

5

60

±0.1

±0.2

±2.0

±2.0

±4.0

2.4

100

240

±1.1

±2.2

±1.0

±1.0

±4.0

Таблица В7

Значения установленные на П320

ин ЭМ-3.3Т1, В

Значения измеренные Прибором ЭМ-3.3Т1

Предел допускаемой основной погрешности, %

Фаза А

Фаза В

Фаза С

Ua, В

8и%

Ue, В

5и%

Uc, В

8и%

240

240

±0.2

120

120

±0.2

60

60

±0.2

30

60

±0.22

6

60

±0.38

0.6

60

±2.2

Результаты определения погрешностей измерения активной мощности для Прибора ЭМ-3.3Т1 с блоком трансформаторов тока

Таблица В8

Значения установленные на

УППУ-МЭ 3.1К

ин ЭМ-3.3Т1, В

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности, 5%

иф, В

I, % от 1н

Cos ф

1 Ф

3 ф

72

150

1

60

± 0,1

60

100

0,5L

60

± 0,15

48

100

0,8C

60

± 0,15

60

100

0,5C

60

± 0,25

60

50

1

60

± 0,1

60

20

1

60

± 0,1

60

10

1

60

± 0,1

60

10

0,5L

60

± 0,15

60

10

0,5C

60

± 0,15

72

2

0,5L

60

± 0,25

48

2

0,5C

60

± 0,25

48

1

1

60

± 0,2

176

1

1

120

± 0,2

250

100

1

240

±0,1

220

100

0,5L

240

±0,15

220

10

0,5C

240

±0,15

0 НПП МАРС-ЭНЕРГО

Результаты определения погрешностей измерения активной мощности для Прибора ЭМ-3.3Т1 с токоизмерительными клещами

Таблица В9

Значения установленные на

УППУ-МЭ 3.1К

Uh ЭМ-

3.3Т1, В

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности, 5%

иф, В

I, % от 1н

Cos ф

1 Ф

3 ф

Прибор ЭМ-3.3Т1 обычной точности с токоизмерительными клещами

Прибор ЭМ-3.3Т1 повышенной точности с токоизмерительными клещами

72

150

1

60

± 1,0

± 0,5

60

100

0,5L

60

± 2,0

± 1,0

48

100

0,5C

60

± 2,0

± 1,0

60

50

1

60

± 1,0

± 0,5

60

20

1

60

± 1,0

± 0,5

60

20

0,5L

60

± 2,0

± 1,0

60

20

0,5C

60

± 2,0

± 1,0

60

10

1

60

± 1,0

± 0,5

176

10

1

120

± 1,0

± 0,5

250

100

1

240

±1,0

±0,5

220

100

0,5L

240

±2,0

±1,0

220

20

0,5C

240

±2,0

±1,0

Таблица В10

Значения установленные на

УППУ-МЭ 3.1К

Uh ЭМ-3.3Т1, В

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности, 8%

иф, В

I, % от 1н

sin ф

1 Ф

3 ф

60

100%

0,5L

60

± 0,5

48

100%

0,5C

60

± 0,5

60

100%

1

60

± 0,3

60

20%

1

60

± 0,3

120

10%

1

120

± 0,3

120

10%

0,5L

120

± 0,5

176

10%

0,5C

120

± 0,5

198

50%

1

240

± 0,3

220

50%

0,5L

240

± 0,5

250

10%

0,5C

240

± 0,5

Результаты определения погрешностей измерения реактивной мощности для Прибора ЭМ-3.3Т1 с токоизмерительными клещами

Таблица В11

Значения установленные на

УППУ-МЭ 3.1К

ин ЭМ-

3.3Т1, В

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности, 8%

иф, В

I, % от 1н

sin ф

1 ф

3 ф

Прибор ЭМ-3.3Т1 обычной точности с токоизмерительными клещами

Прибор ЭМ-3.3Т1 повышенной точности с токоизмерительными клещами

80

100

1

60

± 2

± 1

60

100

0,5L

60

± 4

± 2

48

100

0,5C

60

± 4

± 2

60

50

1

60

± 2

± 1

60

20

1

60

± 2

± 1

60

20

0,5L

60

± 4

± 2

60

20

0,5C

60

± 4

± 2

176

10

1

120

± 2

± 1

220

10

1

240

± 2

± 1

220

10

0,5L

240

± 4

± 2

250

10

0,5C

240

± 4

± 2

0 НПП МАРС-ЭНЕРГО

Результаты определения погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов напряжения

Таблица В12

Ua, В

Ue, В

фиАВ, градус

Показания К535

Значения измеренные Прибором ЭМ-3.3Т1

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности

8э, %

0э, мин

8и, %

0И, мин

8к, %

0к, мин

8к, %

0к, мин

120

120

0.00

0.00

0.0

±0.02

±1.0'

120.24

120

0.17

0.20

10.0

±0.024

±2.0'

119.76

120

-0.17

-0.20

-10.0

±0.024

±2.0'

100

100

0.00

0.00

0.0

±0.02

±1.0'

100.2

100

-0.17

0.20

-10.0

±0.024

±2.0'

99.8

100

0.17

-0.20

10.0

±0.024

±2.0'

80

80

-0.17

0.00

-10.0

±0.02

±2.0'

80.16

80

0.17

0.20

10.0

±0.024

±2.0'

79.84

80

0.00

-0.20

0.0

±0.024

±1.0'

Результаты определения погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов тока

Таблица В13

1ном ЭМ-3.3Т1, А

1а, А

Ib, А

фиАВ, град

Показания К535

Значения измеренные Прибором ЭМ-3.3Т1

Погрешность Прибора ЭМ-3.3Т1

Предел допускаемой основной погрешности

Si, %

0 i, мин

8^, %

0in, мин

8ki, %

0ki, мин

8ki, %

0 ki, мин

5

6.01200

6.00000

0.17

0.2

10

0.06

±2.0'

5

4.99000

5.00000

-0.17

-0.2

-10

0.06

±2.0'

5

1.00200

1.00000

-0.17

0.2

-10

0.06

±2.0'

0.5

0.25050

0.25000

-0.25

0.2

-15

0.06

±2.5'

0.5

0.04990

0.05000

0.50

-0.2

30

0.06

±4.0'

Вывод: по основным метрологическим характеристикам Прибор ЭМ-3.3Т1 соответствует (не соответствует) ТУ

6 Определения погрешности хода часов реального времени Результаты измерений: суточный уход часов составляет   с

Вывод: Прибор соответствует (не соответствует) ТУ

7 Проверка исправности входа ‘ТВХ” Прибора ЭМ-3.3Т1.

Результаты измерений: вход ‘ТВХ” Прибора ЭМ-3.3Т1 исправен (неисправен) и позволяет проводить поверку счетчиков электроэнергии

Вывод: Прибор соответствует (не соответствует) ТУ

  • 8 Проверка параметров сигнала на выходе ‘ТВЫХ.” Прибора ЭМ-3.3Т1.

Результаты измерений: параметры сигнала на выходе ‘ТВЫХ” Прибора ЭМ-3.3Т1 соответствуют (не соответствуют) ТУ

Вывод: Прибор соответствует (не соответствует) ТУ

Вывод по результатам поверки: Прибор ЭМ-3.3Т соответствует (не соответствует) ТУ

Дата

Подпись поверителя

М.П.

1

Для Прибора ЭМ-3.3Т 1 с блоком трансформаторов тока.

2

Для Прибора ЭМ-3.3Т1 повышенной точности с токоизмерительными клещами.

3

Для Прибора ЭМ-3.3Т1 обычной точности с токоизмерительными клещами.

Отсутствия знаков 1, 2, 3 означает, что данное значение действительно для Приборов ЭМ-3.3Т1 обычной и повышенной точности с токоизмерительными клещами и для Приборов ЭМ-3.3Т1 с блоком трансформаторов тока.

Примечание. Допускается проведение испытаний (кроме случаев, оговоренных настоящими техническими условиями) в реальных условиях цеха, лаборатории, если они не выходят за пределы рабочих условий эксплуатации.

Для варианта исполнения «Энергомонитор-3.3Т1-С» не проводятся испытания связанные с измерениями ПКЭ.

Допускается считывание измеренных значений и расчет погрешностей производить с помощью прикладного программного обеспечения, работающего на компьютере, подключенном к Прибору ЭМ-3.3Т1 и к установке УППУ-МЭ 3.1К по последовательным интерфейсам (программный комплекс «Энергомониторинг» и программа "Энергоформа").

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
