ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Альбом № 1

• 12.12. Ручной и внешний пуск прибора

  • 12.12.!. Выполните требования разделов 11.1 и 12.1.

12.12.2 Ручку ВР. ИНД. установите в положение ОСТЛИО

• 12.12.3. Для внешнего сброса-пуска подайте на разъем ПУС (на задней панели прибора) импульс положительной полярк стн амплитудой от 1 до 10 В на нагрузке 1 кОм длительй стью не менее 1 мкс.

• 12.12.4. Для ручного пуска прибора нажмите ручку ВР: ИН| СБРОС.

Примечание.

Следует помнить, что при большом уровне индустриальных помех; приборе возможны сбои счета. Рекомендуется а этом случае применять i полнительно электрические фильтры или другие заграждающие устройся так как примененная в приборе номехозащита не всегда в состоянии пр( отвратить проникновение по-мех з тракт сигнала.

13. ПОВЕРКА ПРИБОРА

Настоящий раздел составлен в соответствии с требовал^ ми ГОСТ 8.329-78 «Частотомеры электронносчетные. Методы: средства поверки» и устанавливает методы и средства первЗ ной и периодической поверки частотомера электронносчетно РЧЗ-07-0002, при выпуске из производства, находящегося эксплуатации, на хранении и выпускаемого из ремонта.

13. 1. Операции поверки                |

При проведении поверки должны быть выполнены следу щие операции:

• 1) внешний осмотр (п. 13.4.1);

• 2) опробование и самоконтроль (п. 13.4.2);

• 3) определение основной относительной погрешности из$ рения частоты (п. 13.4.3.1);

• 4) определение основной относительной погрешности из) рения периода при синусоидальном сигнале (п. 13.4.3.2).

• 13.2. Средства поверки

При проведении поверки должна быть применена контро) но-измерительная аппаратура, приведенная в табл. 13.1.

• 13.3. Условия поверки и подготовка к ней

• 13.3.1. При поверке прибора должны быть соблюдены с. дующие условия:

• 1) температура окружающего воздуха (20±5) °C при ( относительной влажности (65+: 15) %;

• 2) напряжение сети питания (220±4,4) В при част? (50±5) Гц и содержании гармоник 5%.

4Я

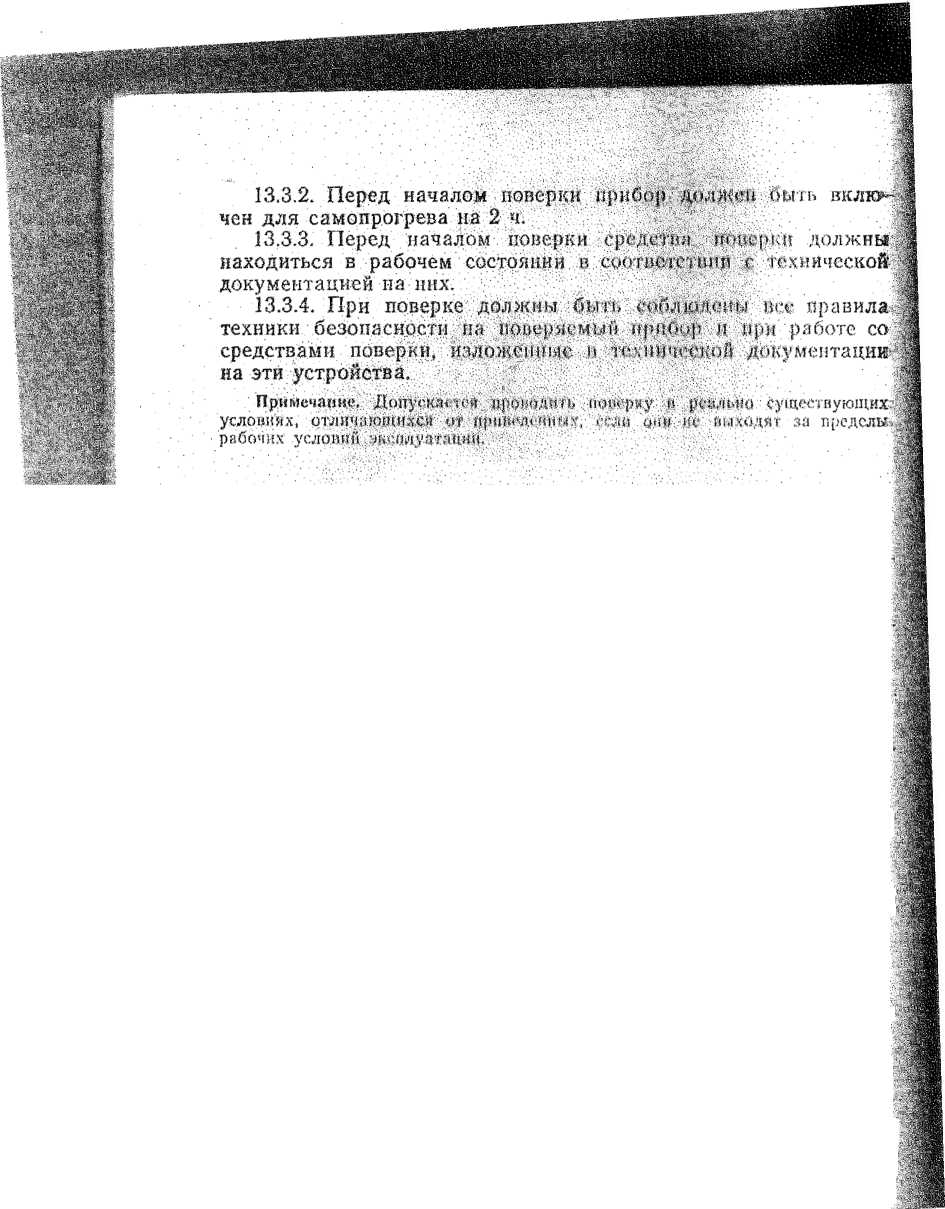

• 13.3.2. Перед началом поверки приб.ор должен бьпь вклюМ чен для самопрогрева на 2 ч.

• 13.3.3. Перед началом поверки средства ггЛиеркп должны _; находиться в рабочем состоянии в соответетнш! с технической i документацией на них.

• 13.3.4. При поверке должны быть cou,'uawtM в«- правила ? техники безопасности на поверяемый прибор п нрн работе со ; средствами пдверкй, изложенные п ^:№u»‘W^‘’A'-'^>K.yMenTauH»3 на эти устройства.

Примечание. Допускаете*. npowMtnr, -иоиорку в рсв.чыю существующих . ■ услой'Их, отличающихся от гриведошт, Шо «-гй цс выходят за прсдсямЗ рабочих условий чве.вл.уатаини.

проверка чувствительности в диапазоне измеряемых пе-

13.4. Проведение поверки

тот;

ИР

• 13.4.1. Внешний осмотр.

• 13.4.1.1. При внешнем осмотре частотомера должно быть yc--.4j тановлено:

• 1) исправность всех органов управления;

• 2) отсутствие механических повреждений частотомера, нре-Я пятствующих или затрудняющих работу;

• 3) чистота соединительных разъемов;

• 4) полнота комплектности прибора (кроме ЗИП) и наличие О технической документации.

• 13.4.1.2. Приборы, которые не соответствуют требованиям;;! п. 13.4.1.1, в поверку не допускаются.

. 13.4.2. Опробование и самоконтроль.

Опробование, частотомера допускается

после ‘   ~ ~       "

1)

2)

• 3) ложении переключателя РОД РАБОТЫ—КОНТРОЛЬ по' мето-дике, приведенной в п. 12.1.2. технического описания.

Неисправные приборы бракуются и направляются в ремонт, ч

• 13.4.2.2. При проверке режима суммирования переключатель^ РОД РАБОТЫ устанавливается в положение СЧЕТ Б, переклю- ^ чатель УРОВЕНЬ — в положение О, остальные органы управ- ,й ления устанавливаются согласно п. 12.8 ТО.

На вход КАНАЛ Б подается сигнал частотой 1 Гц амплитудой 0,025 В от генератора ГЗ-110 (рис. 13.1).                ^:

Проверка режима суммирования

Рис. 13.1.

При этом на световом табло прибора должны последовательно высвечиваться показания разрядов: 1, 2, 3, 4, 5, 6, 7, 8„ 9, 0. Увеличивая частоту в 10, 100, 1000 и т. д. раз, проверяют последовательность высвечивания предыдущих разрядов цифрового табло, пока не будут проверены все разряды.

• 13.4.2.3. Частотомер устанавливают в режим измерения частоты согласно в. 12.2 3'0. На вход КАНАЛ Б подают от генератора ГЗ-110 сигнал напряжением 0,025 В и частотой 1 Гц, I МГц и от генераторов Г4-106 и Е4-107 сигнал напряжением 0,05 В н частотой 10, 125 МГц согласно схеме ряс. 13.2.

Схема проверки чувствительности в диапазоне частот и периодов.

При измерении частоты 1 Гц время счета выбирается рак-пым 10 с. В остальных случаях время счета равно 1 с. Пока-" ммня частотомера должны соответствовать {0,001 ±0,0001) а'кГц (1000,000±0,03) кГц; (125000,00± 1250,00) кГц. Если ио-С капания частотомера не соответствуют указанным значениям, К то прибор бракуют.

• 13.4.2.4. Частотомер устанавливают в режим измерения пе-т риода согласно’п.п. 12.3 и 12.4 ТО, причем проверку пронзво-. ;г.!| в режиме измерения однократного («ПЕРИОД А») иповто-| рякяцегося периода («ПЕРИОД AxN»). На вход КАНАЛ А т. к-'дают от генератора ГЗ-110 сигнал напряжением 0,025 В, частотой 1 Гц, I кГц и I МГц (последний только в режиме

RI

ВИНЯМ

После 5 минут самопрогрева поверяемый частотомер пере-? водят в режим работы источника кварцованных частот по п. 12.9 ТО с выдачей на разъем ВЫХОД частоты 1 МГц, по-, даваемый на ВХОД I компаратора. Со стандарта 41-69 сиг-нал 1 МГц подается на ВХОД II компаратора и 5 /МГц на вход-5 МГц частотомера 43-34, работающего в режиме «ВНЕШ». Время счета 43-34 при измерении разностной частоты устанав^

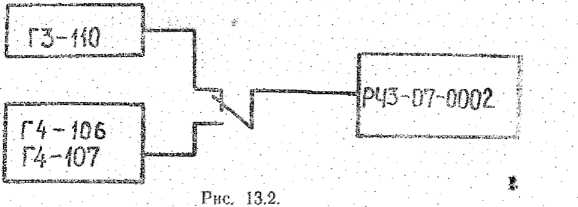

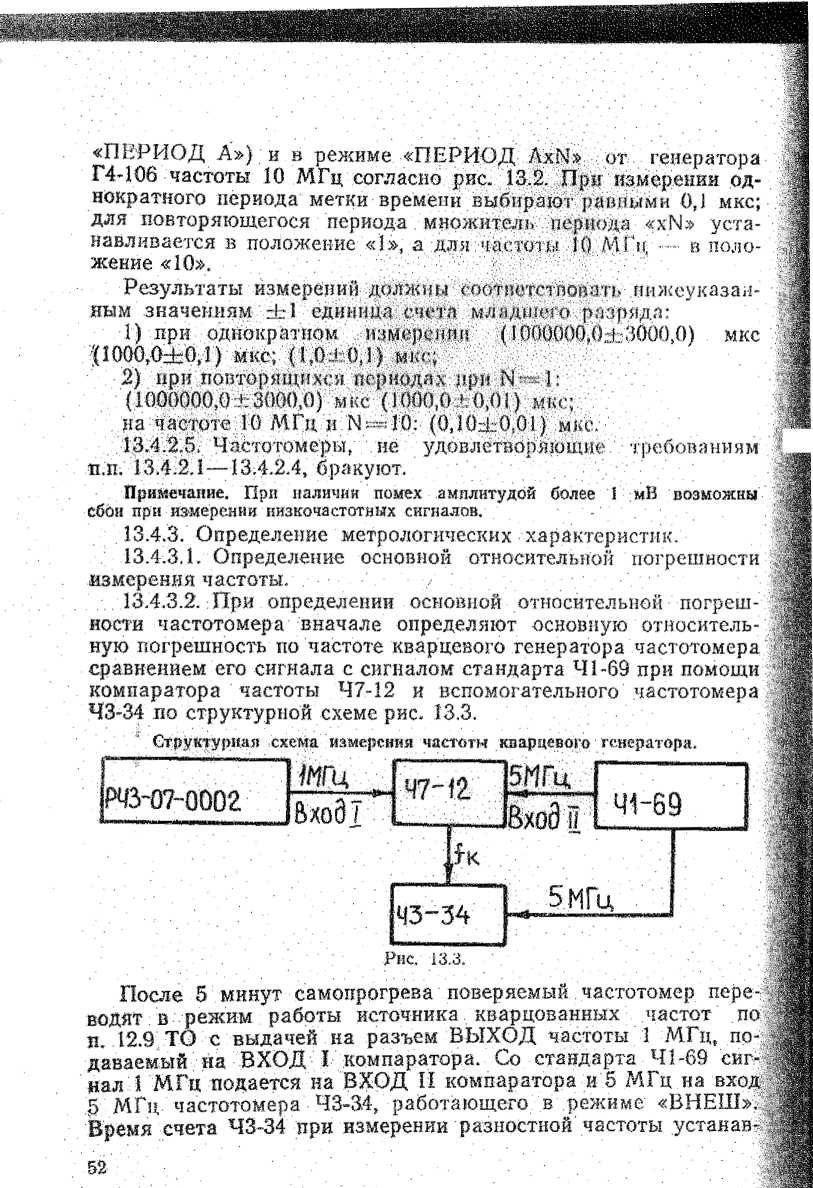

«Период А») и в режиме «ПЕРИОД AxN» от генератора Г4-106 частоты 10 МГц согласно рис. 13.2. При измерении однократного периода метки времени выбирают равными 0,1 мкс; для повторяющегося периода множитель периода «xN» устанавливается в положение «1», а для частоты 10 МГц ■ в положение «10».

Результаты измерений должны соответствовать нижеуказанным значениям ±1 единица счета младшего разряда:

• 1) при однократном измерении (1000000.0.±3(100,0) мкс '(1000,0±0,1) мкс; (1,0 ±0,1} мкс;

• 2) при повторящихся периодах при N —1: (1000000,0 ± 3000,0) М КС (1000,0 *0,01) мкс; на частоте 10 МГц и N=£10: (0,10±.0,01) мкс. 13.4.2.5. Частотомеры, не удовлетворяющие гре

п.п. 13.4.2.1 —13.4.2.4, бракуют.

Примечание. При наличии помех амплитудой более 1 мВ возможны сбоя при измерении низкочастотных сигналов.

13.4.3. Определение метрологических характеристик.

• 13.4.3.1. Определение основной относительной погрешности измерения частоты.

• 13.4.3.2. При определении основной относительной погрешности частотомера вначале определяют основную относительную погрешность по частоте кварцевого генератора частотомера сравнением его сигнала с сигналом стандарта 41-69 при помощи компаратора частоты 47-12 и вспомогательного частотомера 43-34 по структурной схеме рис. 13.3.

ливается равным 10 с. Для повышения достоверности результата измерения записывается не менее 10 последовательных показаний частотомера и находится их среднее арифметическое 1кср по формуле:

и

2Икх

■ _j=.l:                                . (13.1)

_п , ■■ . ■

гдеТк! — значение частоты выходного сигнала компаратора единичного измерения в Гц;

п —число проведенных единичных измерений.

Относительная погрешность кварцевого генератора 6₀ находится в пределах, определяемых по формуле:

8₀=±^_<  '         '(13.2)

где Тки — значение частоты компаратора, соответствующее номинальному значению частоты на разъеме ВЫ-^: ХОД;

М — коэффициент умножения компаратора;

• f_H — номинальное значение частоты на разъеме ВЫ» ХОД.

Если значение 3« выходит за пределы значения б_0ДС1г=< ±5-10“⁷, установленного для межповерочного интервала, равного одному году, то частотомер бракуют.

• 13.4.3.3. Подстройку по частоте кварцевого генератора производят, если основная относительная погрешность д₀ выходит за пределы ±1-10^-7 через 2 часа после включения прибора.

Подстройка производится по схеме рис. 13.3. С помощью ■ корректора частоты кварцевого генератора добиваются, чтобы погрешность установки S_o находилась в пределах ± г>Г- ^с дальнейшей его пломбировкой.

• 13.4.3.4. После подстройки кварцевого генератора частото-^:: мер выключают из сети полностью не менее, чем на полчаса, ; затем включают снова и через 5 мин еамопрогрева приступают : к определению основной относительной погрешности измере-

ния частоты. '

Частотомер устанавливают в режим измерения частоты по п. 12.2 ТО при времени счета 1 с. С выхода синтезатора 46-31 через умножитель частоты 46-2 на вход «КАНАЛ Б» прибора подают сигнал частотой 125 МГц (рис. 13.4). При этом синте-

затор работает от внешнего источника опорной частоты-стандарта частоты 41-69.

Схема определения основной относительной погрешности по частоте.

Ряс. 13.4.

Проводят серию из 10 наблюдений и определяют для каждого наблюдения значения основной относительной погрешности измерений б_и частоты по формуле

11—?вп'

Inn I*

(13.3)

где f| — значение частоты, полученное при ее измерении прибором;

f_BH — значение, установленное на выходе умножителя.

Результаты 9-ти наблюдений не должны превышать относительной погрешности измерения б_р частоты, определяемой как 6р~|61Н-'т I                         (13.4)

11вя ■

где                  61=6одоп/10;

К — значение единицы последнего разряда. . . Если 5_п>бр, то прибор бракуют.

• 13.4.3.5. Для определения основной относительной погрешности измерения периода прибора после 2-х часов самопрогре-sa устанавливают режим измерения периода по п. 12.4 ТО. Число усредняемых периодов берут равным единице. На вход частотомера подают сигнал напряжением 0.025 В, частотой 1 Гц и 100 кГц от генератора ГЗ-110.

Схема определения основной относительной погрешности измерения периода.

’Примечание. Поскольку, период измеряют непосредственно после под-строй-кй частоты кварцевого генератора частотомера, его погрешность не учитывается.

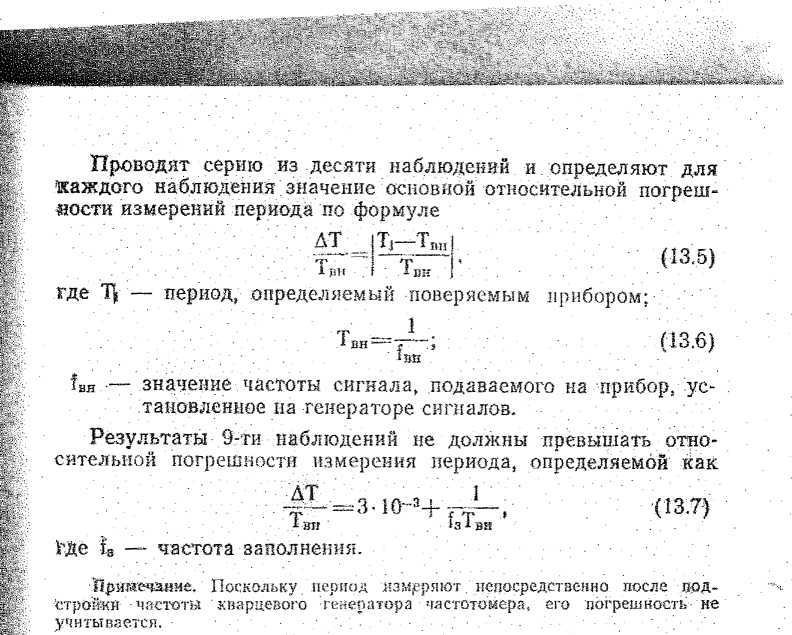

Проводят серию из десяти наблюдений и определяют для каждого наблюдения, значение основной относительной погрешности измерений периода по формуле

АТ |Т-Т_М1|

Двп

частота заполнения

Тая —. значение частоты сигнала, подаваемого на прибор, установленное на генераторе сигналов.

Результаты 9-ти наблюдений не должны превышать относительной погрешности измерения периода, определяемой как

ЛТ               1

(13.7) *3*ВИ

^А ’ВИ . f IJJH J .     ■

период, определяемый поверяемым прибором ' _т _ ¹ • '

1 _В1Г---~₃

' *ЯН .

Приборы, у которых основная относительная погрешность измерения периода по результатам поверки превышает относительную допускаемую погрешность измерения периода, бракуют.                                     . Л

13.4.4. В случае необходимости допускаются при поверке частотомера определять также и другие метрологические параметры, предусмотренные ГОСТ 22335-85. Значения этих параметров указывают на оборотной стороне свидетельства о поверке частотомера.

I

• 13.5. Оформление результатов поверки

Результаты поверки записываются в формуляр r62.72i.010 ФО щ заверяются подписью поверителя и оттиском .доверительного клейма.

Прибор, прошедший поверку и удовлетворяющий требованиям раздел а 13 «Поверка изделия», признается годным к применению.

На приборы, не удовлетворяющие требованиям раздела 13 «Поверка изделия», выдается справка о его непригодности к применению с записью в ней параметров, по которым прибор не соответствует требованиям.

Date of print

• 12.6. Измерение однократных интервалов времени и длительностей импульсов               1

• 12.6.1. Выполните требования разделов 1.1.1 и 12.1.

• 12.6.2. Переключатель РОД РАБОТЫ установите в под жение «ИНТ. А—’■Б».

• 12.6.3. Выполните требования п.п. 12.2.3—12.2.7.

• 12.6.4. Выполните требования п.п. 12.3.4—12.3.6.

• 12.6.5. При измерении интервалов сигналы подаются на вх ды КАПАЛ А и КАНАЛ Б отдельными кабелями, а при изм рении длительности импульса выход источника сигнала подае ся на оба входа через переход СР-50-95 ФВ.

С помощью переключателей « A/Z » установи-необходимую полярность фронта стартового КАНАЛ А стонового КАНАЛ Б импульсов.

• 12.6.6. Ручкой УРОВЕНЬ по КАНАЛУ А добейтесь непр равного счета на индикаторном табло прибора.

• 12.6.7. Ручкой УРОВЕНЬ по КАНАЛУ Б установите непр равный счет, после чего прибор должен измерять интерн; времени или длительность импульсов.

• 12.6.8. Произведите отсчет результата измерения.

12.7. Измерение интервалов времени

и длительности импульсов с усреднением

• 12.7.1. Выполните требования разделов 11.1 и 12.1.

• 12.7.2. Переключатель РОД РАБОТЫ установите в по. жение «ИНТ. А—*БхИ».

12.7.3

• 12.8.1.

• 12.8.2.

жение «СЧЕТ Б» при ручном управлении селектором (перекл чатель СТАРТ/СТОП); при стробировании через канал А СЧЕТ Е/Л.А или СЧЕТ БДШ-

• 12.8.3. Переключатель «xN/tcv мкс/Ттакт» установите в п ложение «1 0,1 мкс».

• 12.8.4. Выполните требования п.п. 12.2.4—12.2.8 при ручн управлении селектором и дополнительно требования пп. 12.3.4 12.3.8 при стробировании через канал А.

• 12.8.5. Установите переключатель СТАРТ/СТОП в полой

' кие СТАРТ, при этом начнется счет числа (суммирование ко-Цл?баний) при ручном управлении селектором. При стробиро-Ьда по КАНАЛУ А. счет начинается сразу при подаче стро-I йнрующего импульса,

• 12.8.6. Для прекращения счета установите переключи гель I СТАР'Г/СТОП в положение СТОП при ручном управлении. При ^пробировании по КАНАЛУ А счет прекращается сразу после рййончания стробирующего импульса.

I 12.8.7. Произведите отсчет результатов измерения.

|4Ю. Работа прибора в качестве источника каарцованных частот

g. 12.9,1. Выполните требования разделов 10.1 и 11.1.

fev 12.9.2. Установите ручку ВР. ИНД. в положение ОСТАНОВ. Г 12.9.3. Переключатель РОД РАБОТЫ установите в положё-■МИс «КОНТРОЛЬ».

fc 12.9.4. Сигналы кварцованных частот от 1 МГц до 0,1 Гц

)р конкретного значения кварцованной частоты осуществите, я переключателем «xN/tcu мкс/Ттакт».

|ВВЙ'Л0. Работа прибора в режиме деления (масштабирования) 1р£'^;             частоты источника сигнала

• 12.10.1. Выполните требования разделов 11.1 и 12.1.

|РМ_:2.1О.2. Установите ручку ВР. ИНД. в положение ОСТА-

• 12.10.3. Переключатель РОД РАБОТЫ установите в полод-

  Прибора) в положение ВНЕШ.

J1H.2. Установите тумблер ВНЕШ. ВНУТР: (на задней па-|||йЙ Прибора) в положение ВНЕШ.

|ИИ1М ЬЗ. Соедините кабелем источник опорного сигнала ча-^ь 5 МГц с разъемом «5 МГц» прибора.

||ЙЙДн, 4. Произведите необходимые измерения.
