ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО ТОКА

Е 842ЭС

МЕТОДИКА ПОВЕРКИ

МП.ВТ. 054 - 2002 г.

ЗАКАЗАТЬ: Е842ЭС преобразователь

Настоящая методика поверки распространяется на преобразователи измерительные переменного тока Е 842ЭС (далее - ИП) и устанавливает методику их поверки.

Методика поверки разработана в соответствии с требованиями ТКП 8.003-2011.

Межповерочный интервал - 12 месяцев (в сфере законодательной метрологии), межповерочный интервал - 48 месяцев (вне сферы законодательной метрологии).

1 Операции и средства поверки
  • 1.1 При проведении поверки должны выполнятся операции и применятся средства поверки, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Средства поверки. Тип и технические характеристики

Обязательность

выполнения при

  • 1 Внешний осмотр

  • 2 Определение электрического сопротивления изоляции

  • 3 Определение электрической прочности изоля

ции

4 Определение диапазона входного и выходного сигналов и основной приведенной погрешности

1 Мегаомметр Е6-16. Номинальное напряжение 500 В. Класс точности 1,5

1 Универсальная пробойная установка УПУ-1М. Испытательное напряжение от 0 до 10 кВ. Основная погрешность ± 2,5 %

  • 1 Установка поверочная

УППУ-МЭ 3.1. Выходной ток от 0,001 до 50 А; выходное напряжение (фазное) от 0,01 до 242 В. Предел допускаемой относительной погрешности измерения тока ± 0,01 %.

  • 2 Вольтметр В7-65. Диапазон напряжений от 0 до 300 В. Основная погрешность ±0,03 %

  • 3 Катушка сопротивления образцовая Р331. Rhom = 100 Ом. Класс точности 0,01

  • 4 Магазин сопротивления Р33. Величина сопротивления от 0,1 до 99999,9 Ом. Класс точности 0,2

первичной поверке

Да

Да

Да

Да

периодической поверке

Да

Да

Нет

Да

  • 1.2 Допускается использовать другие приборы, имеющие нормируемые метрологические характеристики, аналогичные указанным в таблице.

  • 1.3 Все средства поверки должны иметь действующие документы об их поверке или аттестации.

    6

    Зам

    УИМЯ.006-2018

    24.01.18

    МП.ВТ.054-2002

    Изм

    Лист

    N докум.

    Подп

    Дата

    Разраб.

    Жерносек

    24.01.18

    Лит.

    Лист

    Листов

    Пров.

    Жарков

    24.01.18

    Преобразователи измерительные

    |а|

    2

    7

    переменного тока Е 842ЭС

    Н.контр.

    Валентин

    24.01.18

    Методика поверки

    ООО «Энерго-Союз»

    Утв.

    Инв №

    подл

    Подп. и дата

    Взам. инв №

    Инв. № подл

    Подп. и дата

2 Требования безопасности
  • 2.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».

  • 2.2 До начала поверки необходимо ознакомиться с руководством по эксплуатации на ИП и на средства поверки, используемые при проведении поверки.

  • 2.3 ЗАПРЕЩАЕТСЯ:

  • - ОСУЩЕСТВЛЯТЬ ПОВЕРКУ ИП В УСЛОВИЯХ И РЕЖИМАХ, ОТЛИЧАЮЩИХСЯ ОТ УКАЗАННЫХ В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ;

  • - ОСУЩЕСТВЛЯТЬ ПОВЕРКУ ИП ПРИ ОБРЫВАХ ПРОВОДОВ ВНЕШНЕГО ПРИСОЕДИНЕНИЯ.

3 Требования к квалификации поверителей
  • 3.1 К проведению измерений при поверке и обработке результатов измерений допускают лиц, аттестованных в качестве поверителей в установленном порядке.

4 Условия поверки и подготовки к ней
  • 4.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 2.

Таблица 2

Влияющий фактор

Нормальное значение

1 Температура окружающего воздуха, °С

20 ± 5

2 Относительная влажность окружающего воздуха, %

30-80

3 Атмосферное давление, кПа (мм рт. ст.)

84-106,7 (630-800)

4 Форма кривой переменного тока или напряжения

Синусоидальная, с коэффициентом

переменного тока входного сигнала, %

высших гармоник не более 2%

5 Частота входного сигнала, Г ц

50 ± 1

6 Сопротивление нагрузки, кОм

2,5±0,1 (0,5±0,1) *

7 Внешнее магнитное поле

Магнитное поле Земли

8 Время установления рабочего режима при входном

сигнале, равном конечному значению диапазона из-

менений, мин.

5

9 Рабочее положение прибора

Любое

Примечание - * 2,5 кОм для ИП с выходным сигналом 0 - 5,0 мА; 0,5 кОм для ИП с выходным сигналом 0 - 20,0 мА.

  • 4.2 До проведения поверки ИП должен быть выдержан во включенном состоянии при температуре и влажности окружающего воздуха, указанных в таблице 2, не менее 5 мин.

5 Проведение поверки
  • 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено отсутствие механических повреждений наружных частей ИП, наличие клейма и четкой маркировки.

  • 5.2 Электрическое сопротивление изоляции проверяют в нормальных условиях на постоянном токе мегаомметром с номинальным напряжением 500 В по методике ГОСТ 12997-84.

Электрическое сопротивление изоляции измеряется между входной и выходной цепями, а также между всеми электрическими цепями, соединенными вместе, и корпусом.

ИП считают годным, если измеренное значение электрического сопротивления изоляции не менее 100 МОм.

МП. ВТ.054-2002

Лист

6

Зам

УИМЯ.006-2018

24.01.18

3

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл

Подп. и дата

Взам. инв №

Инв. № подл

Подп. и дата

  • 5.3 При проверке электрической прочности изоляции испытательное напряжение 3,32 кВ прикладывают между входными и выходными цепями, объединенными вместе, и корпусом, а также между входными и выходными цепями.

ИП считают выдержавшим испытание, если не возникают разряды или повторяющиеся поверхностные пробои, сопровождающиеся резким возрастанием тока в испытуемой цепи.

  • 5.4 Определение диапазона входного и выходного сигналов проводят одновременно с определением основной приведенной погрешности в нормальных условиях по схеме, приведенной в приложении А.

Суммарная погрешность образцовых средств измерений не должна превышать 1/3 предела допускаемого значения основной приведенной погрешности ИП.

За основную приведенную погрешность ИП принимают отношение разности между действительным значением выходного сигнала, измеренным образцовым средством измерений, и расчетным значением выходного сигнала к нормирующему значению выходного сигнала и выраженную в процентах.

Основную приведенную погрешность ИП (y) в процентах определяют по формуле

Свых - Свых. расч.

Y =  ------------------------ -100

(1)

1вых. норм- R2,

где Свых      - значение выходного сигнала, измеренное образцовым средством из

мерений при соответствующем значении входного сигнала, мВ;

Свых. расч. - расчетное значение выходного сигнала для соответствующего значения входного сигнала, мВ;

1вых. норм - нормирующее значение выходного сигнала, мА, равное номинальному значению выходного сигнала, мА;

R2            - величина сопротивления R2, равная 100 Ом.

Расчетные значения выходного сигнала в зависимости от входного приведены в таблице 3.

Таблица 3

Входной сигнал, процент от конечного значения диапазона измерений

0

20

40

60

80

100

Расчетное значение выходного сигнала, % от 1вых.н

0

20

40

60

80

100

ИП считают выдержавшим испытание, если при всех значениях входного сигнала его основная приведенная погрешность не превышает ± 1 %.

4 Оформление результатов поверки
  • 4.1 Результаты поверки оформляются протоколом по форме, приведенной в приложении Б.

  • 4.2 Положительные результаты первичной поверки удостоверяются нанесением на корпус ИП в местах крепления крышки оттиска поверительного клейма и (или) нанесением на крышку корпуса ИП клейма-наклейки поверителя и записью в паспорте результатов поверки.

  • 4.3 Положительные результаты периодической поверки удостоверяются нанесением на корпус ИП в местах крепления крышки оттиска поверительного клейма и (или) нанесением на крышку корпуса ИП клейма-наклейки поверителя.

  • 4.4 При отрицательных результатах поверки ИП бракуется и выдается заключение о непригодности в соответствии с ТКП 8.003-2011 с указанием причин. При этом оттиск повери-тельного клейма и (или) клеймо-наклейка гасятся.

    МП. ВТ.054-2002

    Лист

    6

    Зам

    УИМЯ.006-2018

    24.01.18

    4

    Изм

    Лист

    № докум.

    Подп.

    Дата

    Инв № подл

    Подп. и дата

    Взам. инв №

    Инв. № подл

    Подп. и дата

ПРИЛОЖЕНИЕ А (рекомендуемое)

Схема поверки ИП

ИП G

V1

R1

R2

  • - измерительный преобразователь;

  • - установка поверочная УППУ-МЭ 3.1;

  • - вольтметр В7-65;

  • - магазин сопротивления R33;

  • - катушка сопротивления образцовая Р331, Rном = 100 Ом;

Обозначения контактов, указанные без скобок, соответствуют Е 842/1ЭС; обозначения контактов, указанные в скобках, соответствуют Е 842ЭС

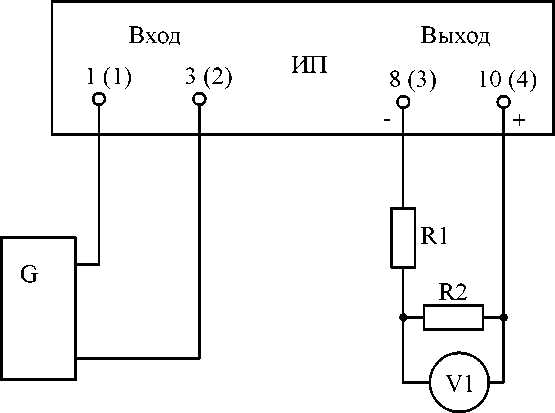

Рисунок А.1 - Схема определения основной приведенной погрешности

МП. ВТ.054-2002

Лист

6

Зам

УИМЯ.006-2018

24.01.18

5

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл

Подп. и дата

Взам. инв №

Инв. № подл

Подп. и дата

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Протокол поверки преобразователя измерительного переменного тока Е 842 ЭС №_____________

Дата поверки _____

Изготовитель ООО «Энерго-Союз»    Заказчик

Место поверки _____________________

Условия проведения поверки:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, мм.рт.ст.

- вибрация, тряска, удары

- внешнее магнитное поле

- сопротивление нагрузки

Средства поверки __

отсутствуют магнитное поле Земли

РЕЗУЛЬТАТЫ ПОВЕРКИ

1 Внешний осмотр ____________________________________

(соответствует, не соответствует)

2 Электрическое сопротивление изоляции Проверяемые цепи Измеренное значение

(соответствует, не соответствует)

3 Электрическая прочность изоляции

Проверяемые цепи                  Испытательное напряжение

(соответствует, не соответствует)

4 Основная приведенная погрешность

Значение входного сигнала

Измеренное значение выходного сигнала

Основная погрешность, %

(соответствует, не соответствует)

Заключение:

Преобразователь ______________________________

годен, не годен. Указать причину Подпись __________

Поверитель

МП. ВТ.054-2002

Лист

6

Зам

УИМЯ.006-2018

24.01.18

6

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл

Подп. и дата

Взам. инв №

Инв. № подл

Подп. и дата

Лист регистрации изменений

изме-

нения

Номера листов (страниц)

измененных

Всего

замененных

новых

анулиро-ванных

листов (страниц) в докум.

№ доку

мента

Входящий № сопроводительного

документа и дата

Подпись

Дата

МП. ВТ.054-2002

Лист

6

Зам

УИМЯ.006-2018

24.01.18

7

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл

Подп. и дата

Взам. инв №

Инв. № подл

Подп. и дата
