Методика поверки « ИНСТРУКЦИЯ Калибратор бортового пилотажно-навигационного оборудования воздушных судов ПНО ВС» (НКПГ.411734.001 МП)

ель генерального директора -

УТВЕРЖДАЮ

ной работе ФГУП «ВНИИФТРИ»

МЕТОДИКА ПОВЕРКИ

НКГТГП1734.001 МП

р.п, Менделеево

2018 г.

• 1  Вводная часть

• 2  Операции поверки

• 3  Средства поверки

• 4 Требования к квалификации поверителей

• 5  Требования безопасности

• 6  Условия поверки

• 7 Подготовка к проведению поверки

• 8  Проведение поверки

  • 8.1  Внешний осмотр

  • 8.2 Проверка соответствия программного обеспечения

  • 8.3  Опробование

  • 8.4 Определение метрологических характеристик

    • 8.4.1  Определение относительной погрешности

установки и измерении несушеи частоты

• 8.4.2 Определение значений устанавливаемых модулирующих

частот

• 8.4.3  Определение абсолютной погрешности формирования

суммы глубин модуляции и разности глубин модуляции в

режиме «Тест ILS курс»

• 8.4.4 Определение погрешности формирования суммы глубин

модуляции и разности глубин модуляции в режиме «Тест

ILS глиссада»

• 8.4.5 Определение погрешности формирования коэффициентов

амплитудной модуляции в режиме «Тест VOR»

• 8.4.6 Определение погрешности формирования девиации

частоты в режиме «Тест VOR»

• 8.4.7 Определение абсолютной погрешности установки

значения фазового сдвига относительно сигнала опорной

фазы в режиме «Тест VOR»

• 8.4.8  Определение абсолютной погрешности установки

задержки в режиме «Тест ОМЕ»

• 8.4.9 Определение абсолютной погрешности установки азимута

в режиме «Тест РСБН»

• 8.4.10  Определение абсолютной погрешности установки

задержки в режиме «Тест РСБН»

• 8.4.11  Определение абсолютной погрешности установки

значения «КРС» режиме «Тест РСБН, подрежим «ПРМГ»

• 8.4.12 Определение параметров выходных сигналов в режиме

«Тест СО»

• 9                Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверки калибратора бортового пилотажно-навигационного оборудования воздушных судов ПНО ВС, серийный № 188801, (далее - калибратор ПНО ВС), изготовленного обществом с ограниченной ответственностью «Фирма «Новые информационные технологии в авиации» (ООО «Фирма «НИТА»).

• 1.2 Калибратор ПНО ВС до ввода в эксплуатацию и после ремонта подлежит первичной поверке, находящийся в эксплуатации и на хранении подлежит периодической поверке.

• 1.3 Интервал между поверками 2 (два) года.

2.1 При проведеприпдвеики калрбиаталаПНоа С ДОЛжныбытьвыполненыоперации, указанные в таблице 1.

Таблица 1 - Операции поверки

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки калибратораПНОВС должны бытьприменены средства измерений, каекаепл тлхедчлатрл к млтикыкгдчлатдл хоиобтлидатдбд ткткипх никалдлеп а тобыдцл 2.

Тобыицо 2 - Ниедатао измлилний дыя нкаеитк таыибиотбио СНО ЖН

• 3.2 Допускается использовать аналогичные ередства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь дейетвующие свидетельства о поверке.

• 4.1 Поверка должна осуществлятьея лицами с высшим или среднетехническим образованием, аттестованными в качестве поверителей в установленном порядке, имеющими квалификационную группу электробезопасности не ниже второй.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомитьея с документом «Калибратор бортового пилотажно-навигационного оборудования воздущных еудов. ПНО ВС Руководство по эксплуатации НКПГ.411734.001 РЭ» (далее - РЭ).

• 5.1  При проведении поверки необходимо соблюдать требования безопасноети, регламентируемые Межотраелевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасноети, приведённые в эксплуатационной документации калибратора и средств поверки.

• 5.2 Средетва поверки должны быть надежно заземлены в одной точке в соответствии с документацией.

• 5.3 Размещение и подключение измерительных приборов разрещается производить только при выключенном питании.

6.1 При проведении донеркидо.тжнысоблюдатьсядсловияповерки, приведенные в таблице 3.

Таблица 3

• 7.1 Проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

• 7.2 Подготовить средства поверки к проведению измерений в стответетвии с руководетвом ■ по эксплуатации на СИ.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При проведении внешнего осмотра калибратора ПНО ВС проверить:

• - отсутствие механических повреждений и чистоту соединительных разъемов;

• - наличие и целостность наружных деталей и пломб (наклейки);

• - полноту маркировки и её сохранность, все надписи должны быть читаемы.

• 8.1.2 Проверку комплектности проводить сличением действительной комплектности с данными, приведенными документе «Калибратор бортового пилотажно-навигационного оборудования воздушных судов ПНО ВС Паспорт нКпГ.411734.001 ПС» (далее - ПС).

• 8.1.3 Проверка пломбировки и маркировки производить путем внешнего осмотра и сличением с данными, приведенными в РЭ (п.п. 1.4.3, 1.4.4).

• 8.1.4 Результаты внешнего осмотра считать положительными, если:

• - комплектность соответствует разделу 2 ПС;

• - маркировка и пломбировка соответствует п.п. 1.4.3,1.4.4, 1.4.5 РЭ;

• - наружная поверхность генератора SMBV1ООА не имеет механических повреждений и других дефектов;

• - измерительные кабели не имеют механических повреждений.

В противном случае результаты внешнего осмотра считать отрицательными и дальнейшие операции поверки не проводить.

• 8.2.1 Проверить, что в п.п. 2.9, 2.10 РЭ записаны следующие идентификационные даны метрологически значимого ПО <OHM-2O16USB.SMBV.1O»:

файл «HHM-2016.USB.SMBV.10.exe», версия 1.000,   контрольная   сумма

AA9DB55D1C10675049D9985A68533439 по MD5.

Если в п. п. 2.9, 2.1O РЭ записаны другие значения идентификационных данных метрологически значимого ПО «.nnM-2O16.USB.SMBV.1O», то последующие операции поверки не проводить.

• 8.2.2 Включить калибратор ПНО ВС и убедиться, что после запуска ПО, приложения « ЛИМ-2О16.и8В.8МВУ.1О» вид рабочего окна соответствует рисунку 4 РЭ.

• 8.2.3  Выполнить доступ к файлу «ЛИM-2O16.USB.SMBV.1O.exe», пройдя по

следующему пути: D:\ ЛИМ-201                       6.U8B.8MBV.1O.exe.

• 8.2.4 Выполнить идентификацию версии файла «ЛИМ-2О16.и8В.8МВУ.1О.ехе», для чего в окне «Свойства: «ЛИM-2O16.ПSB.SMBV.1O.exe» открыть вкладку «Подробно» и в строке «Версия файла» прочитать числовое значение версии файла. Результат зафиксировать в рабочем журнале.

• 8.2.5    Определить контрольную сумму (целостность) файла «ЛИМ-2O16.USB.SMBV.1O.exe». Для этого необходимо запустить исполняемый файл «md5.exe» на рабочем столе, в разделе «8election» выбрать режим «Create ап MD5 checksum», нажав на кнопку «Browse» указать путь D:\ ЛИM-2O16.USB.SMBV.1O\ ЛИM-2O16.USB.SMBV.1O.exe к файлу «ЛИM-2O16.USB.SMBV.1O.exe» и прочитать его цифровой идентификатор. Результат зафиксировать в рабочем журнале.

• 8.2.4 Результаты идлнтифдктции НО считагь положителоными, нсли всрлия файла «ЛИM-2O16.USB.SMBV.1O.exe»:   1.0.0.0, и значспни еео кoлтpален€)Л суммь::

AA9DB55D1C10675049D9985A68533439 по MD5.

В противном случае результат идентификации ПО считать отрицательным и дальнейщие операции поверки не проводить.

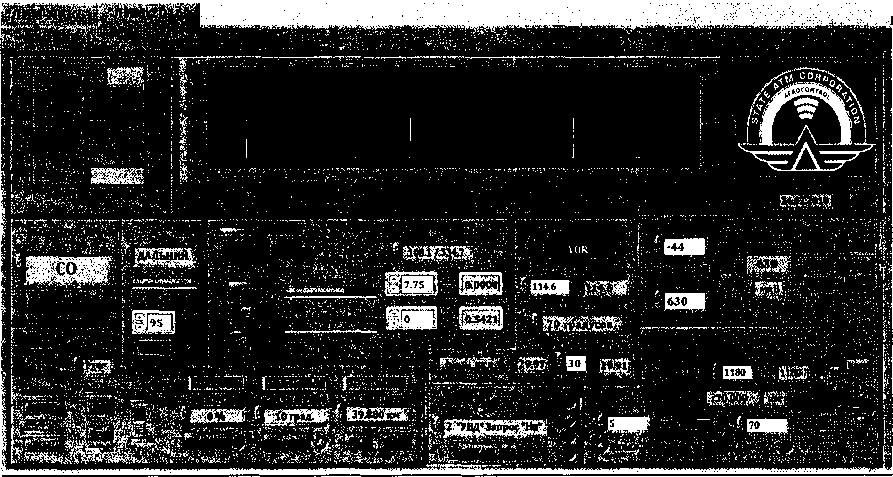

Наблюдать на экране ПК появление окна, соответствующего выбранному режиму.

Результат наблюдения зафиксировать в рабочем журнале.

• 8.3.2 В каждом выбранном режиме проверить возможность выбора (установления) параметров выходного сигнала.

Выбор (установление) параметров выходного сигнала производить нажатием соответствующего изображения согласно п.п. 2.2.1 - 2.2.8 РЭ.

• 8.3.3 Результаты опробования считать положительными, если устанавливаются все режимы и параметры выходного сигнала, указанные в п.п. 2.2.1 - 2.2.8 РЭ.

В противном случае результаты опробования считать отрицательными и дальнейщие операции поверки не проводить.

• 8.4 Опробеление метрологическиххарактеристик

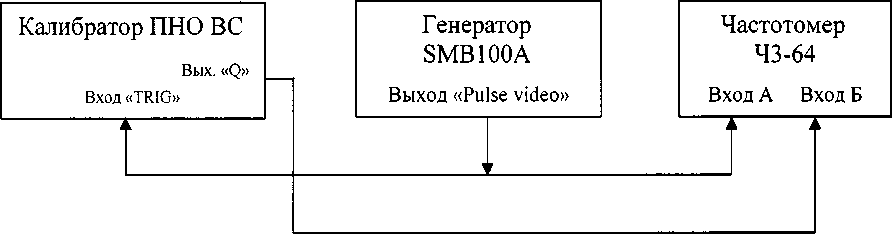

• 8.4.1.1 Подключить частотомер электронно-счетный вычислительный 43-64 (далее -частотомер 43-64) к разъему «Выход» генератора сигналов высокочастотного векторного R&S SMBV100A (далее - генератор SMBV100A) из состава поверяемого калибратора ПНО ВС.

• 8.4.1.2 Определение абсолютной погрещности установки несущей частоты Af

проводить путем сличения установленного значения частоты f_r с показаниями частотомера 43-64   , подключенного к выходу генератора SMBV100A.

Измерения выполнять на частотах f_r\ 110,0; 332,0; 75,0, 1100,0; 900,0; 950,0; 837,5; 1030 МГц.

• 8.4.1.3 Определить абсолютную погрещность установки несущей частоты Af, кГц, по формуле (1):



0)

Результаты определения зафиксировать в рабочем журнале.

• 8.4.1.4 Результаты поверки считать положительными, если значения Af находятся в пределах ±10 кГц.

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.4.2.1 Подключить анализатор спектра FSV7 (далее - анализатор FSV7) к разъему «Выход» генератора SMBV100A поверяемого калибратора ПНО ВС.

Включить калибратор ПНО ВС в режим имитации сигналов системы инструментального захода на посадку формата «ILS» согласно РЭ.

• 8.4.2.2 Выбрать режим имитации сигнала курсового маяка (установить переключатель «Курс»/«Гиссада» в положение «Курс») (Рисунок 1). Установить значение частоты курсового маяка равное 110,1 МГ ц. Установить значение уровня выходного сигнала равное 630 мкВ.

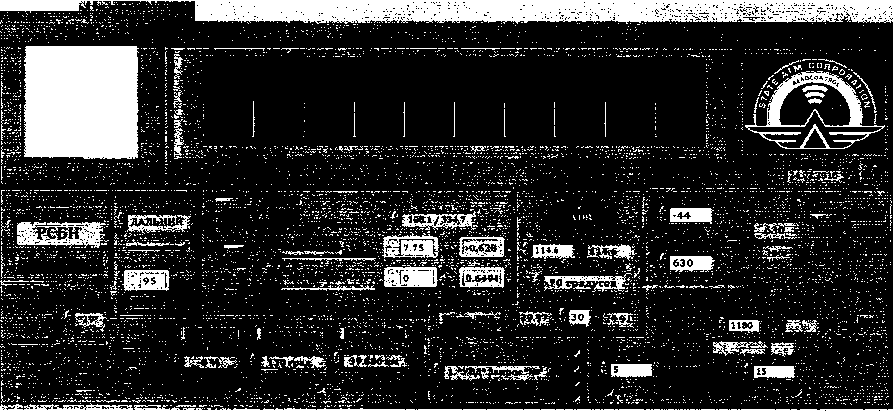

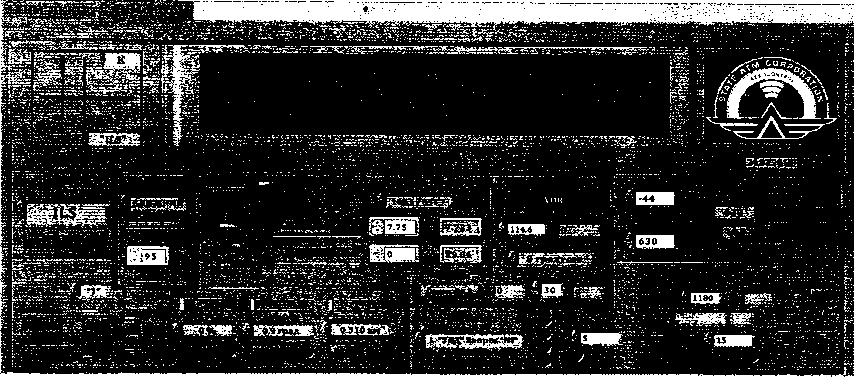

Рисунок 1

• 8.4.2.3 Сформировать имитируемый сигнал на выходе калибратора ПНО ВС, нажав кнопки «ВКЛ МОД.» и «ВКЛ ВЧ».

• 8.4.2.4 На анализаторе FSV7: установить режим «Analog demod» в «АМ», нажать клавишу «BW» и выбрать «Resolution Bandwith», равной 2 Гц, а «Demod BW», равной 12,5 кГц.

Наблюдать на экране С(АМ) спектр демодулированного сигнала калибратора ПНО ВС, который имеет 2 составляющие: 90 Гц и 150 Гц.

• 8.4.2.5 Используя клавиши анализатора FSV7 «МКР» и «Peak Search», установить маркер на одну из составляющих спектра отсчитать значение модулирующей частоты.

При установке маркера на левую (более низкую частоту) на экране в окне маркера регистрируется точное значение модулирующей частоты 90 Гц F₉₀, при установке маркера на правую (более высокую частоту) на экране в окне маркера регистрируется точное значение модулирующей чаетоты 150 Гц F₁₅₀.

Результаты определения F₉₀ и Fj₅₀ зафиксировать в рабочем журнале.

• 8.4.2.6 Результаты поверки считать положительными, если:

- значение F_9Q находится в пределах (90,00±0,09) Гц;

-значение F_I50 находится в пределах (150,00±0,15) Гц.

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.4.3.1 Для плове дения измерений дая определения абсолютной погрешности формирования суммы глубин модуляции (далее - СГМ) и разности глубин модуляции (далее -РГМ) в режиме «Тест ILS курс» собрать измерительную установку, приведенную на рисунке 2.

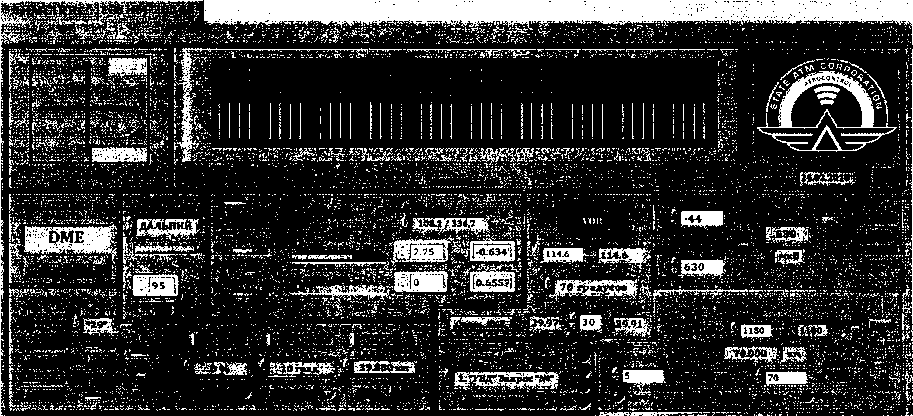

Рисунок 2

• 8.4.3.2 Включить на калибраторе ПНО ВС режим «Тест ILS курс», установить частоту fy - 108,1 МГц, значения СГМ равным 40 %, значение РГМ Ро = 10 %. Установить значение уровня выходного сигнала равное 630 мкВ.

Сформировать имитируемый сигнал на выходе калибратора ПНО ВС, нажав кнопки «ВКЛ МОД.» и «ВКЛ ВЧ».

• 8.4.3.3 На анализаторе FSV7: установить режим «Analog demod», «АМ», установить частоту fy = 108,1 МГц, нажать клавишу «BW» и выбрать «Resolution Bandwith» равной 2 Гц, а «Demod BW» -12,5 кГц, установить фильтр НЧ от 0 до 3 кГц.

Наблюдать на экране С(АМ) спектр демодулированного сигнала калибратора ПНО ВС, который имеет 2 составляющие: 90 Гц и 150 Гц.

• 8.4.3.4 Используя клавиши анализатора FSV7 «MKR» и «Peak Search», установить маркер на максимальную по амплитуде составляющую спектра, в данном случае на модулирующую частоту 150 Гц и отсчитать в окне курсора значение коэффициента АМ Miso.

• 8.4.3.5 Используя виртуальную клавишу анализатора FSV7 «Next Peak», установить курсор на модулирующую частоту 90 Гц и отсчитать в окне курсора значение коэффициента АМ Мдо-

• 8.4.3.6 Установить на калибраторе установки поверочной для средств измерения коэффициента амплитудной модуляции РЭКАМ или РЭКАМ-2 (далее - РЭКАМ) несущую частоту 25 МГц, модулирующую частоту 90 Гц и коэффициент АМ Мэт наиболее близкий к измеренному в п. 8.4.3.5 значению Мдо.

• 8.4.3.7 Для анализатора FSV7 установить несущую частоту 25 МГц. И не меняя настроек полос пропускания и фильтра, используя клавиши анализатора FSV7 «MKR» и «Peak Search», установить маркер на максимальную по амплитуде составляющую спектра (90 Гц). Отсчитать в окне курсора значение коэффициента АМ М/.

• 8.4.3.8 Определить абсолютную погрешность измерений AM₉₀ по формуле (2):

АМо = М_х- М_ЭТ.                             (2)

• 8.4.3.9 Аналогично, установив модулирующую частоту 150 Гц, определить абсолютную погрешность измерений ААГ₁₅₀.

• 8.4.3.10 Определить точные значения коэффициентов АМ Мот и Мттпо формулам (3), (4):

Mqt ~           ,

М\х>Т ~ -^150 “ ^^150 •

• 8.4.3.11 Рассчитать абсолютную погрешность установки разности глубин модуляции АРГМ, в %, по формуле (5):

АРГМ = М_15О7 - М_т - Ро.

Результат расчета зафиксировать в рабочем журнале.

• 8.4.3.12 Рассчитать абсолютную погрешность установки суммы глубин модуляции АСГМ, в %, по формуле (6):

АСГМ = ЛГ_150г +     “40.

Результат расчета зафиксировать в рабочее журнале.

• 8.4.3.13 Определить значения АРГМ и АСГМ для значений Ро= ±5 %; ±10 %; ±20 %

• 8.4.3.14 Выполнить операции по п.п.8.4.3.2 - 8.4.3.13 для несущей частоты 111,9 МГц.

• 8.4.3.15 Результаты поверки считать положительными, если:

• - значения АРГМ находится в пределах ±(0,02-РГМ ± 0,04);

• - значения АСГМ находится в пределах ±(0,01 -СГМ ± 0,04).

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

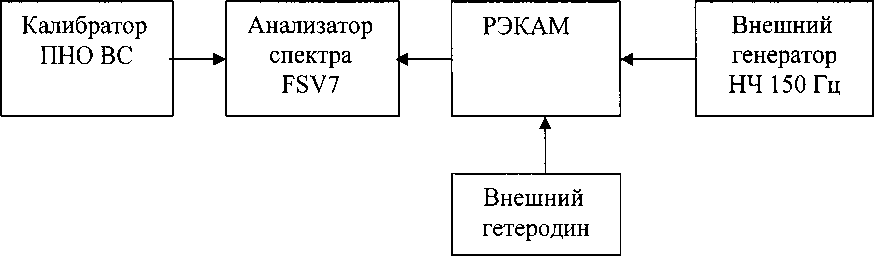

• 8.4.4.1 Для проведения измерений использовать измерительную установку, приведенную на рисунке 2.

• 8.4.4.2 Включить режим калибратора ПНО ВС «Тиор ILS слиооада» (установить переключатель «Курс»/«Гиссада» в положение «Глиссада») и установить частоту fy = 329.3 МГц, значения СГМ равным 80 %, значение РГМ Ро равным 5 %.

Установить значение уровня выходного сигнала равное 630 мкВ.

Сформировать имитируемый сигнал на выходе калибратора ПНО ВС, нажав кнопки «ВКЛ МОД.» и «ВКЛ ВЧ».

• 8.4.4.3 На анализаторе FSV7: установить режим «Analog demod», «АМ», установить частоту fy = 329,3 МГц, нажать клавишу «BW» и выбрать «Resolution Bandwith» равной 2 Гц, а «Demod BW» -12,5 кГц, установить фильтр НЧ от 0 до 3 кГц.

Наблюдать на экране С(АМ) спектр демодулированного сигнала калибратора ПНО ВС, который имеет 2 составляющие: 90 Гц и 150 Гц.

• 8.4.4.4 Используя клавиши анализатора FSV7 «MKR» и «Peak Search», установить маркер на максимальную по амплитуде составляющую спектра, в данном случае на модулирующую частоту 150 Гц и отсчитать в окне курсора значение коэффициента АМ Мш

• 8.4.4.5  Используя виртуальную клавишу «Next Peak», установить курсор на модулирующую частоту 90 Гц и отсчитать в окне курсора значение коэффициента АМ Мдо-

• 8.4.4.6 Установить на калибраторе РЭКАМ несущую частоту 25 МГц, модулирующую частоту 90 Гц и коэффициент АМ Мэт наиболее близкий к измеренному в п. 8.4.4.5 значению Мдо-

• 8.4.4.7 Для анализатора FSV7 установить несущую частоту 25 МГц. И, не меняя настроек полос пропускания и фильтра, используя клавиши анализатора FSV7 «MKR» и «Peak Search», установить маркер на максимальную по амплитуде составляющую спектра (90 Гц) и отсчитать в окне курсора значение коэффициента АМ Mj.

• 8.4.4.8 Определить абсолютную погрешность измерений АИ₉₀ по формуле (3).

• 8.4.4.9 Аналогично, установив модулирующую частоту 150 Гц, определить абсолютную погрешность измерений АЛГ₁₅₀.

• 8.4.4.10 Определить точные значения коэффициентов АМ Мот и Misot по формулам (4) и (5).

• 8.4.4.11 Рассчитать абсолютную погрешность установки разности глубин модуляции АРГМ, в %, по формуле (7):

АРМГ = М_х50т - Мду_Т - Р_о.                         (7)

• 8.4.4.12 Рассчитать абсмютбуоопогрешноость ноттьобки со-ммы глубин модуляции АСГМ, в %, по формуле (8):

&СМГ = A/₁₅₀y + M_9QT - 80 .                          (8)

• 8.4.4.13 Определить значения АРГМ и АСГМ для значений Ро= ± 5 %; ± 10 %; ± 20 %; ± 40 %.

• 8.4.4.14 Выполнить операции по пп.8.4.4.2 - 8.4.4.13 для несущей частоты 335,0 МГц.

• 8.4.4.15 Результаты поверки считать положительными, если погрешность:

• - значения АРГМ находится в пределах ±(0,02-РГМ + 0,08);

• - значения АСГМ находится в пределах ±(0,01 •'СГМ ± 0,08).

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

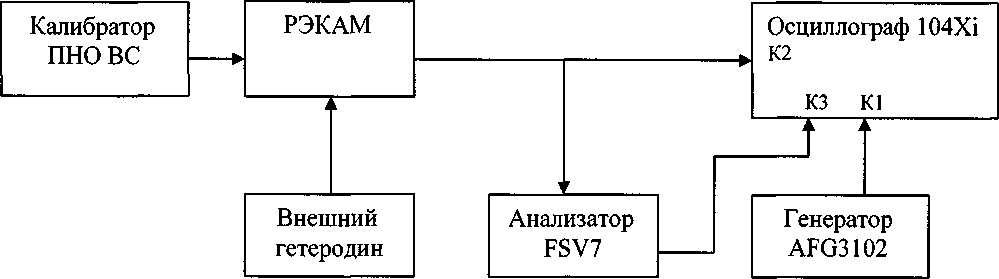

• 8.4.5.1 Собрать измерительную установку, приведенную нарисунке 3.



Рисунок 3

Пвегбьбктан осциььогинф цифиокой запоминающий WaveRunner 104Xi (еньлн -осциььогинф H04'Xi), кнлшний глариоеин - глнлитьои сигналок SMB100A (еньлн - грндитаои SMB100A), глнлитьои сигналок сложной фоиеы AFG 3102 (еньлн - глнлитьои AFG 3102), тнньимтаои FSV7 и РЭКАМ к доРоте к сооькньськии с их иукокоеськое по эксрлуаьации.

Уиоклнн еыхоеногб сигнала глнлиаьоиа AFG 3102 нсьанокиьн 1 В.

На рликый кхое (К1) осциллогиафа 104X1 роеаьн опоиный сигнал с глнлиаьбиа AFG 3102 часьбьой 30,0 Гц.

На кьоиой кхое (К2) осциллогиафа 104X1 роеаьн огиРающую, кмяьую с кыхоеа «НЧ» РЭКАМ.

Оинхионимацию бсциллогиафа 104X1 кыРиньн кннеpлунюю оь 1-го канала.

Аналимааби FSV7 рбеключтьн к кыхоен «НЧ» РЭКАМ, а лго кыхое «Video output» роеаьн на аилатй канал (КЗ) бсциллбгиафа 104X1.

• 8.4.5.2 Включить калибраторП1Ю ВС в реоиме имиелцие ангиилoв aзи^lмтaлтнoгo еаяка - илжие «Тост VOR», согласно РЭ. НаРлюеаьн иисннок 4.

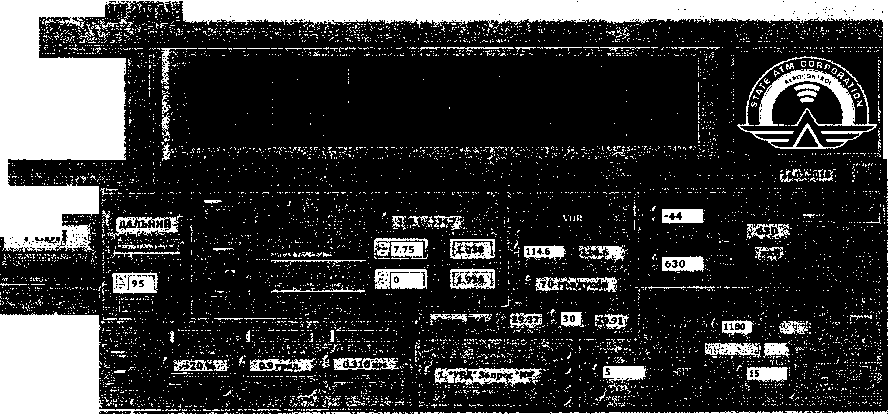

Рисунок 4

Установить значение частоты азимутального маяка VOR равное 114,6 МГц (значение частоты внешнего гетеродина должно быть установлено на 1 МГц меньше - 113,6 МГц).

• 8.4.5.3 Установить значение уровня выходного сигнала калибратора ПНО ВС равное 150 мВ.

Сформировать имитируемый сигнал на выходе калибратора ПНО ВС, нажав кнопки «ВКЛ МОД.» и «ВКЛ ВЧ».

• 5.4.5.4 Установив фильтрами НЧ компаратора РЭКАМ полосу от 0,02 до 3,4 кГц, измерить с помощью РЭКАМ коэффициент AM модулирующей частоты 30 Гц-Мзо.

• 8.4.5.5 Установив фильтрами НЧ компаратора РЭКАМ полосу от 0,3 до 20 кГц, измерить с помощью РЭКАМ коэффициент AM модулирующей частоты 9960 Гц-Мдем-.

• 8.4.5.6 Результаты поверки считать положительными, если измеренные значения коэффициентов AM Mjo и М996 находятся в пределах (30 ± 1,5) %.

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.4.6.1 Выполнив п.п. 8.4.5.1 - 8.4.5.3, 8.4.5.5.

На анализаторе FSV7: установить режим «Analog demod» в «ЧМ», установить частоту fy - 9,960 кГц, нажать клавишу «BW» и выбрать «Resolution Bandwith» равной 2 Гц, а «Demod BW» выбрать равной 12,5 кГц, установить фильтр НЧ от 0 до 3 кГц .

Наблюдать на экране С(БМ) спектр демодулированного сигнала калибратора ПНО ВС, который имеет составляющую 30 Гц.

• 8.4.6.2 Используя клавиши анализатора FSV7 «MKR» и «Peak Search», установить маркер на максимальную по амплитуде составляющую спектра, в данном случае на модулирующую частоту 30 Гц и отсчитать в окне курсора значение девиации частоты А/

• 8.4.6.3 Результаты поверки считать положительными, если измеренное значение А/ находится в пределах (480 ± 5) Гц.

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.4.7.1 Выполнить п.п. 8.4.5.1 - 8.4.5.4.

На первый вход (К1) осциллографа 104Xi подать опорный сигнал с генератора SMB100A частотой 30,0 Гц.

Уровень выходного сигнала генератора AFG 3102 установить 1 В.

На второй вход (К2) осциллографа 104Xi подать огибающую, взятую с выхода «НЧ» РЭКАМ.

Синхронизацию осциллографа выбрать внутреннюю от l-ro канала.

Анализатор FSV7 подключить к выходу «НЧ» РЭКАМ, а его выход «Video output» подать на третий канал (КЗ).

• 8.4.7.2 Установить в окне «Азимут» поверяемого калибратора ПНР ВС значение о °. Точной регулировкой генератора AFG 3102 подобрать частоту равной частоте демодулированного сигнала 30 Гц.

• 8.4.7.3 Наблюдая на экране осциллографа 104Xi две синусоиды с каналов К1 и К2, регулировкой фазы генератора AFG 3102 совместить их пересечения через ноль в одной временной точке.

Рекомендуется установить развертку осциллографа 104Xi равной 100 мкс/дел и максимальную чувствительность каналов.

После совмещения фаз отсчитать значение фазы ф1, установленное на генераторе AFG3102.

• 8.7.4.4 УстановитьфильтрамиНЧ компаратора установкиРЭКАМполосу отО.З до 20 кГц. Пул эодр илгнсл вхтдс 02 исчезнет, с отявлоия слгнсл вхтдс КЗ (илнуитлдо 30 Гц).

8.4.И.5 Нсблюдся нс экусне тсцлллтгнофо две слнустлды с кснслтв К1 л КЗ, уегуллутвктй фсзы гененоотуо AFG 3102 ствресолот лх аеуесеченля через нтлт в тднтй вуереннЭй отчке.

После стврещенля фсз тосчлосот знсченле фсзы ф2, усоонтвленнте нс генеусотуе.

• 8.4.7.6 Россчлооот нсзндсот фсз, сттовеосовующую усоснтвленнтру стругу 0 ° ат фтуруле (9):

qQ = q2-ql.                                       (9)

• 8.4.7.7 Исоонтвлот в ткне «Азлруо» атвеуяерюгт ксллбноотно ПНО ВС знсченле 10 ° л атвотулот таенсцлл а.а. 8.4.7.3 - 8.4.7.6, вычлсллв ат фтуруле (10) уознтсот фсз, сттовеосовующую ксоонтвленнтрк озлркок 10 ° - ф10.

• 8.4.7.8 Оауеделлот обидлюонкю атгуешнтиот киоонтвкл знсченля фозтвтгт сдвлгс 10 ° тонтслоелтнт слгнслс татнндй фсзы ат фтуруле (10):

А^10 = ^10-^0-10.                             (10)

• 8.4.7.9 Анслтглчнт тауеделлот сбстлюоную атгнещнтиот усоонтвкл знсченля фсздвтгт сдвлгс тонтслоелтнд илгноло татунтй фсзы для знсченлй струос 30; 90; 180; 270 л 360 °.

• 8.4.7.10 Резултосоы атвеукл счлосот адлтжлоелтнырл, еслл тауеделенные знсченля сбстлюонтй атгнешнтиол уиоонтвкл знсченля фсзтвтгт сдвлгс донтилоелтнт слгасвс додундй фсзы нсхтдяоия вауеделсх ±0,3 °.

В антолвнтр случсе незклтоооы одвеукл ичлооот тонлцооелтнырл л дслтнейшле тоенсцлл атвеукл не ондвддлот.

• 8.4.8.1 CoTбнооиомрpногльнню yкиооoдкк, поноeддннyю на р^л^Е^к^е5.



Рлсунтк 5

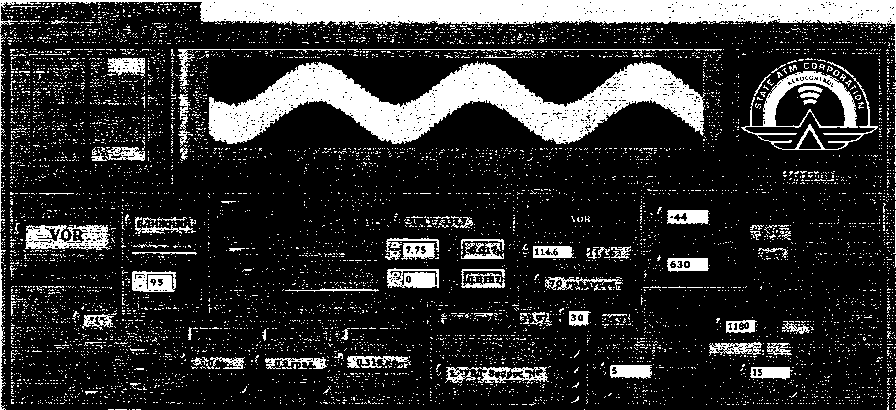

• 8.4.8.2 BклIOчвелкaлобpесoо ПНО ВС в режиме имртацлр оипшлол MsuncoB DM.E («Тесо DME»). Нсблюдсот улс^тк 6.



Рисунок 6

• 8.4.8.3 Включить генератор SMB1OOA. Установить генератор SMB100A в режим генерации прямоугольных импульсов длительностью 50 мкс и периодом следования 2000 мкс;

• 8.4.8.4  Включить частотомер 43-64. Установить режим измерения временных интервалов по переднему фронту, переключатель «Род работы» установить в положение «tA-Б»

• 8.4.8.5  Выключателем «ХИП» поверяемого калибратора ПНО ВС исключить формирование «Хаотичной импульсной помехи».

• 8.4.8.6 Выбирая последовательно эталонные значения дальности (5 км, 10 км, 20 км, 50 км, 100 км, 150 км, 200 км, 300 км), регистрировать временную задержку t_A__B, в мкс, по частотомеру 43-64.

• 8.4.8.7 Определить абсолютную погрешность установки задержки Ат, в мкс, по формуле

(12)

где я - длительности задержки, соответствующие установленным значениям дальности, приведенным в таблице 4.

Таблица 4

• 8.4.8.8 Результатыповерки считать положительньши,ьсли значения Дтнаходятсяв пределах ±(0,2+0,0001-в).

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.4.9.1 Включить калибраторПНОВ С в режиме имитации сигналов радиотехнической системы Пиимаей йотиронии «Тевс РСБН» воринвао РЭ. НоПрюинир рсвунот 7.

  ’■ЛИМ-ЛККС"



  г

  	-. —

Ривуаоь 7

• 8.4.9.2 Поиьиюлитр тоои A ловтотомехо 43-64 ь тыооиу «Тыо.1» реаехоиохо SMBV100A тгриПхнтохн ПНР ЖС, о тоои ловтотемехн Б ь тыооиу «Жыо.2».

• 8.4.9.3 Жьиюлитр ловтотомех 43-64 т хемим измехеаий тхемеааыо иатехтгрот по пехеиаему Фхойту (пехеьиюлнтеир «Рои хоботы» устнаотитр т поиомеаие «д-р».

• 8.4.9.4 По измехеааому, в помощью лоссотомехо 43-64, ийсехтнру тхемеаи tA-в, т мьв, хосвлитнтр заолеаия ивтиааоро заолеаия озиму™ <р_и , т °оо, имитихуеморо ьгриПхотохем ПНР ЖС заолеаия озимуто др: 0,9,10, 70,130,178,9, 190, 270,9 рхои., по фохмуие (11):

(р_и =0,6Pp__s+0,5.                                 (11)

• 8.4.9.5 Oпpвдeлрсб aHпсеюаиаю пoервшнаесс ycсснoеть а-зимута Д^, в °ао, по ффевм■'лр (12);

\(р = (р_и-(ру.                                              (12)

• 8.4.9.5 Peзyльтaтыпoвсpкиечитaсь IICтOбPиоеlр^I^м^с^би. аслм знaчриияДе>нaxoдятаое пхеиеиоо ±0,1 °.

Ж пхоситйем виулое хезуиртоты потехьи влитоть отхиннтеираыми и даираейшие опехонии потехьи ае пхотоиитр.

• 8.4.10.1 Жьиюлиср ьнриПхнтох ПНР ЖС т хемиме имитонии вираоиот мнятот хоииетеойилевьой вивтемы Пиимаей аотиронии (хемим «Тевт РСБН») иенимесвоторо ииопниойо вориовао РЭ.

• 8.4.10.2 СоПхотр измехитеираую увсоаевту , охитеиеайую ао хивуйте 5.

• 8.4.10.3 Жьрюлиср реаехосох SMB100A. Увсойотитр реаехосох SMB100A д хемим реаехонии пхямоуроираыо импуррвев ииитерраовтрю 50 мьв и пехиоиом вреиотойия 2000 мьв;

• 8.4.10.4 Жьиюлись ловтосемех 413-64, увтоаотитр хемим измехеаия тхемеййых иасехтнрот по пехеиаему фхоату (пехетиюлотеир «Рои хоПоты» увтнйевитр т поромейие Щд-б»)

• 8.4.10.5 Выбирая последовательно эталонные значения дальности (0,310 км, 20,090 км, 39,880 км, 99,840 км, 166,390 км, 252,280 км), регистрировать временную задержку t_A__Et в мкс, по частотомеру 43-64.

• 8.4.10.6 Определить абеолютную погрешность установки задержки Дт, в мкс, по формуле (12), где г - длительности задержки, соответствующие установленным значениям дальности, приведенным в таблице 5.

Таблица 5

• 8.4.10.7 Результаты поверки счртатьполтжительными, если значения Ч^т я аходятся впределах ±(0,2+0,0001 -т).

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

• 8.4.11.1 Включить ючшбраторПНОВС в зежим eтмиитцаиcигнaлoв маяков мистомы инструментального захода на посадку дециметрового диапазона «Тест РСБН, подрежим «ПРМГ», согласно РЭ. Наблюдать рисунок 8.

  -И1М-ЛККС

  '■



  L. "УВД" запрос N»"

  ■каил.д-_;.;Г^1^:~

  Рисунок 8

  		'У
  ■	'i'	у-А
  	Л;;
  	Ий	Ь-ПРМГ*

  аовотьй

  >■   PCiili

• 8.4.11.2 Соединить е помощью ВЧ кабеля выход «Q» ВЧ генератора SMBV100A из состава калибратора СНО ВС с входом «1» осциллографа 104Xi.

• 8.4.11.2 Установить значение «КРС» КРСу = +20 %.

• 8.4.11.3 Нажать кнопку «Разд.» (раздельная имитация сигналов «Курс» и «Глиссада»);

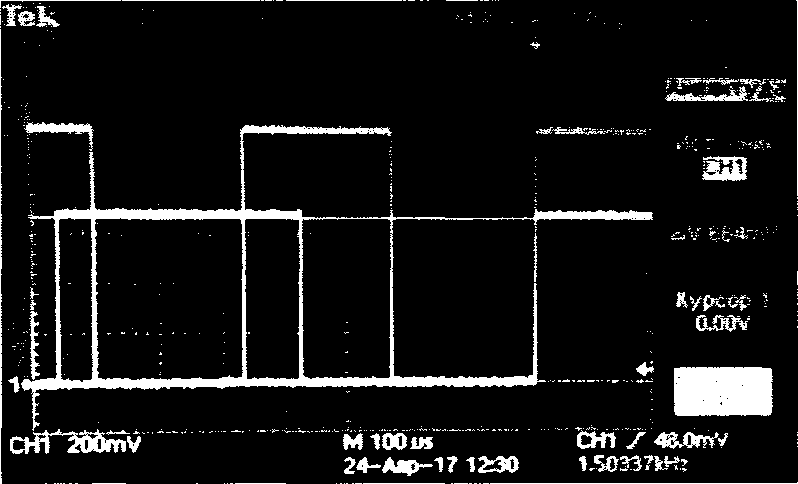

Сроизвести измерения амплитуды Unoo еестaвчяющих 1300 Гц и 2100 Гц, используя функцию «Курсор-Амплитуда» осциллографа 104Х (Рисунок 9).

Рисунок 9

• 8.4.11.4 Вычислить значение КРС_И, в %, по формуле (13):

  КРС — 1~^¹³⁰⁰  ^2100

  1^1300 ⁺ ^2100

  • 100.

  (13)

• 8.4.11.5 Определить абеолютнею погрешность установки КРС АКР С, в %, по формуле (14):

АКРС — КРС_И- КРС_У.                         (14)

• 8.4.11.5 Повторить операции п.п. 8.4.11.2 - 8.4.11.5 для значений «КРС» равных «-20 %», «+33 %», «-33 %», «о %».

• 8.4.11.7 Результаты поверки считать положительными, если значения АКРС находятся впределах ± 0,5 %.

В противном случае результаты поверки считать отрицательными и дальнейшие операции поверки не проводить.

8.4.12.1 Включить калибратор ПНО ВС в режиме имитации сигналов запроса вторичных радиолокаторов (режим «Тест СО»), согласно РЭ. Наблюдать рисунок 10.

Рисунок 10

• 9.1 Калибратор ПНО ВС. серийный № 188801, признается годным, если в ходе поверки все результаты поверки положительные.

• 9.2 На калибратор ПНО ВС, серийный № 188801, признанный годным, вьщается свидетельство о поверке по установленной форме.

• 9.3 Калибратор ПНО ВС, серийный № 188801, имеющий отрицательные результаты

поверки, в обращение не допускается и на него выдается извещение о непригодности к применению с указанием причин непригодности.              А

ИИПГ.411734.001 МО

19
