Руководство по эксплуатации «Измерители сопротивления заземления ИС - 20 и ИС - 20/1 Руководство по эксплуатации» (РАПМ.411212.002РЭ)

ЗАО «НПФ «РАДИО - СЕРВИС»

«УТВЕРЖДАЮ»

ктор

адио-Сервис»

В О. Щекатуров

__2013 г

Измерители сопротивления заземления

ИС - 20 и ИС - 20/1

Руководство по эксплуатации

Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с устройством и принципом работы измерителей сопротивления заземления ИС - 20 и ИС-20/1 (далее - прибор) и содержит сведения, необходимые для правильной эксплуатации, меры безопасности и методику поверки.

Прибор соответствует группе 4 по ГОСТ 22261.

Рабочие условия эксплуатации прибора:

• - температура от минус 15 до плюс 50 °С;

• - верхнее значение относительной влажности 90 % при температуре плюс 30 °С. Нормальные условия по п. 4.3.1 ГОСТ 22261:

• - температура окружающего воздуха от плюс 15 до плюс 25 °С;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Прибор выполнен в корпусе исполнения IP54 по ГОСТ 14254.

По требованиям к электробезопасности прибор соответствует ГОСТ Р 52319. Прибор по электромагнитной совместимости соответствует ГОСТ Р 51522.1.

В связи с постоянным совершенствованием приборов, конструктивными

1 Описание и работа прибора

1.1 Приборы предназначены для измерения сопротивления элементов заземления, металлосоединений, непрерывности защитных проводников в различных режимах: по двух-, трёх- или четырёхпроводному методу автоматическим вычислением удельного сопротивления грунта. Прибор ИС-20/1 дополнительно измеряет:

- сопротивление заземления с использованием измерительных клещей, что позволяет определять сопротивление единичного заземлителя без его отсоединения от многоэлементной системы заземления.

• - сопротивление заземлителя с применением двух клещей без применения вспомогательных электродов ( ГОСТ Р 50571.16)

• - переменный ток без разрыва цепи.

1.2 Технические характеристики

1.2.1 Основные метрологические характеристики приведены в таблице 1.2.1.

Таблица 1.2.1 - Основные метрологические характеристики

Инв. № подл.| Подп. и дата |Взам. инв. № | Инв. № дубл.| Подп. и дата

устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В».

Конструкция прибора обеспечивает извлечение и установку аккумуляторной батареи (например, для замены) без нарушения пломбирования прибора.

• 1.2.6 Прибор имеет самоконтроль напряжения питания. При снижении напряжения от 5,2 до 5,0 В происходит отключение прибора.

• 1.2.7 Прибор имеет режим зарядки аккумулятора. Он включается автоматически при подключении сетевого блока питания из комплекта поставки прибора и отображается индикатором. Прибор обеспечивает защиту аккумулятора от перезарядки.

• 1.2.8 Время готовности прибора при включении питания не более 3 с.

• 1.2.9 Время непрерывной работы прибора при цикле: измерение - 1 минута, пауза - 2 минуты, не менее 4 часов.

• 1.2.10 При неиспользовании прибора в течение от 2 до 3 минут, происходит

автоматическое выключение.

1.4 Устройство и работа

Органы управления, индикации и сигнальные разъемы располагаются на передней панели. Вся индикация прибора выводится на жидкокристаллический индикатор.

Прибор формирует измерительный стабилизированный импульсный ток переменной полярности (меандр), частотой 128 Гц (512 Гц в режиме измерения сопротивления двумя клещами), амплитудное значение силы тока не более 260 мА, максимальное амплитудное значение выходного напряжения без нагрузки не более 42 В.

Падение напряжения в измеряемой цепи при стабилизированном токе пропорционально её сопротивлению. Это напряжение фильтруется и поступает на входной усилитель, в котором происходит его усиление и преобразование в сигнал постоянного напряжения. Далее этот сигнал поступает в процессор, в котором происходит его измерение, а результат измерения в удобной для восприятия форме выводится на индикатор. Единицы измерения определяются автоматически.

Общий вид приборов приведен на рис. 1.4.

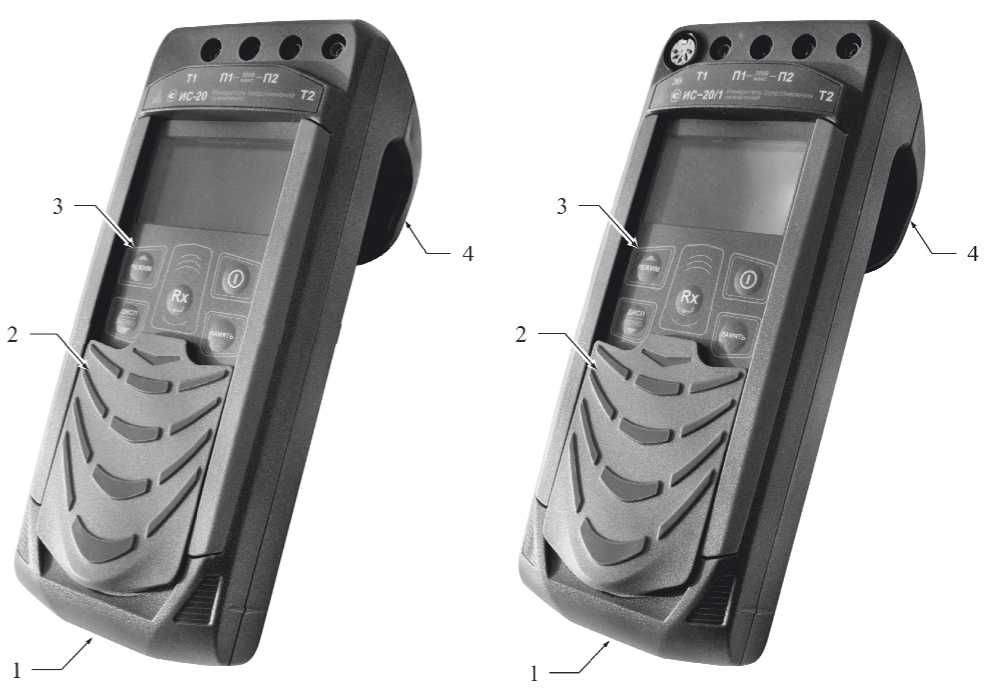

Рисунок 1.4 Общий вид приборов ИС20 и ИС20/1 соответственно

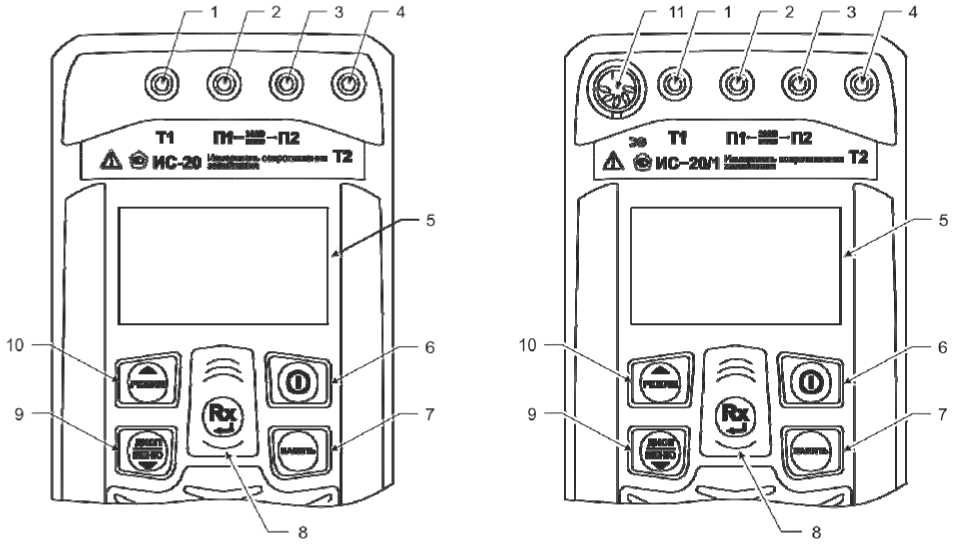

Рисунок 1.5 Расположение разъёмов подключения и органов управления приборов ИС-20 и ИС-20/1

6 - кнопка

7 - кнопка

секунд предназначена для перехода в режим меню. В режиме меню кнопка выполняет функцию движения по меню вниз. Работа с меню см. п. 2.3.1.

10 - кнопка

- предназначена для переключения режимов измерения: двух-, трёх- и четырёхпроводного метода измерения, удельного сопротивления грунта, а для ИС20/1 выбора измерения сопротивления единичного заземлителя, измерения сопротивления двумя клещами, измерения тока. При этом на индикаторе отображается режим измерения и название гнёзд, к которым необходимо подключать измерительные кабели и клещи. В режиме меню кнопка выполняет функцию движения по меню вверх.

11 - разъем « Э© » в приборе ИС-20/1 предназначен для подключения токоизмерительных клещей.

1.6 Требования к маркировке и упаковке

Маркировка прибора соответствует ГОСТ 22261, ГОСТ Р 52319 и комплекту конструкторской документации (КД).

Упаковка прибора соответствует ГОСТ 9181 и комплекту КД.

• 2 Использование по назначению

  • 2.1 К эксплуатации прибора допускаются лица, изучившие настоящее руководство и имеющие допуск к работе с электроустановками до 1000 В.

  • 2.2 Подготовка к работе

2.2.1 В случае если прибор находился при температуре, отличной от рабочей, предварительно выдержать его при рабочей температуре в течении двух часов.

Прибор необходимо расчехлить и проверить на отсутствие механических повреждений и загрязнений. Проверить исправность защитных крышек и креплений, проверить целостность изоляции и отсутствие загрязнений кабелей. Проверить отсутствие механических повреждений и загрязнений на блоке питания. Проверить дату последней поверки прибора. Срок поверки не должен истечь.

При эксплуатации приборов необходимо перед работой очистить измерительные

гнезда и поверхности вокруг них.

• 2.2.2 Зарядка аккумулятора

Для питания прибора используется никель-металлогидридный аккумулятор «5Н-АА2000В-1» с номинальной ёмкостью «2000 мА/ч».

Примечание. Перед зарядкой убедитесь, что в батарейный отсек установлен аккумулятор, а не батареи. Пренебрежение данным правилом может привести к повреждению батарейного отсека и батареи.

Примечание. Зарядку аккумулятора проводиться при температуре окружающего воздуха от плюс 10 До плюс 30 °С. Пренебрежение Данным правилом

снижает ресурс аккумулятора.

Степень заряда аккумулятора отображается на индикаторе условным символом в виде «батарейки».

Для зарядки аккумулятора подключить выходной штекер блока питания из комплекта поставки прибора к гнезду «джек» прибора. Блок питания включить в сеть «220 В». Процесс заряда аккумулятора отображается заполнением символа «Батарея» на индикаторе. По завершению зарядки символ «Батарея» заполнен.

Для зарядки полностью разряженного аккумулятора требуется от 6 до 8 часов.

При длительном неиспользовании прибора рекомендуется один раз в три

месяца проводить подзарядку аккумулятора.

Примечание. Зарядка штатного аккумулятора производится током от 400 мА до 500 мА. При зарядке аккумулятора с другой номинальной ёмкостью

рекомендуется периодически проверять его температуру, например, на ощупь. При быстром подъёме температуры зарядку необходимо прекратить.

• 2.3 Работа с прибором



Для включения (выключения) нажмите кнопку

После включения и самотестирования прибора на его индикаторе сначала отображается версия программного обеспечения, затем прибор переходит в режим последнего перед выключением измерения, при этом включается режим измерения амплитудного напряжения по входам П1 и П2 или для прибора ИС20/1 режим измерения тока через измерительные клещи, если последним был выбран режим работы с клещами.

Уровень напряжения питания отображается в виде символа «Батарея» в верхнем правом углу: площадь затемнения символа пропорциональна напряжению питания. Если на индикаторе появляется надпись «Аккумулятор разряжен. Отключение» и прибор выключается (напряжение питания ниже 5,2..5,0В), то необходимо зарядить аккумулятор согласно п. 2.2.2), заменить аккумулятор или батареи питания согласно п.3.1.

и

работе выбор режимов будет происходить только из числа доступных.

При выборе пункта «Да», предлагается выбрать номер объекта. Увеличение или

или

соответственно.

или

или

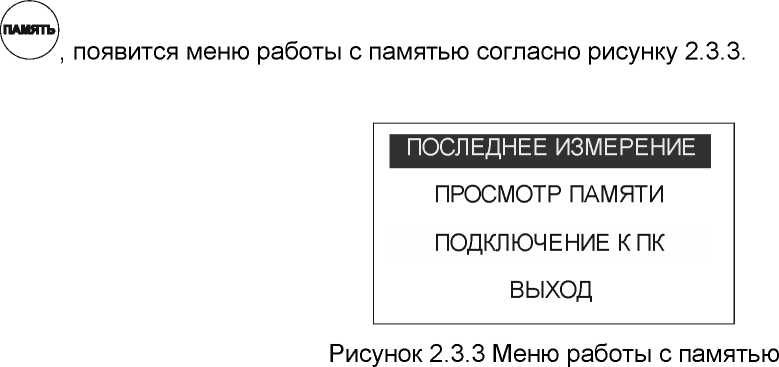

выключился, то для просмотра последнего измеренного значения нажмите кнопку

или

2.3.4 Общие рекомендации и замечания при проведении измерений

На ряде объектов при проведении измерений может присутствовать наведённое напряжение помехи, значение которого после подключения прибора будет отображено на индикаторе. Если величина помехи будет превышать допустимое значение (см. п. 1 таблицы 1.2.1), то, например, при проведении измерения сопротивления заземления, необходимо найти оптимальное направление установки измерительных штырей, при котором помеха будет минимальной. Это позволит получить наиболее достоверные результаты последующих измерений.

ВНИМАНИЕ! УРОВЕНЬ НАПРЯЖЕНИЯ НА ИЗМЕРИТЕЛЬНЫХ ГНЕЗДАХ ПРИБОРА НЕ ДОЛЖЕН ПРЕВЫШАТЬ 220В ДЕЙСТВУЮЩЕГО ЗНАЧЕНИЯ (330В АМПЛИТУДНОГО ЗНАЧЕНИЯ). НЕСОБЛЮДЕНИЕ ЭТОГО ТРЕБОВАНИЯ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ПРИБОРА ИЗ СТРОЯ.

В случаях, если прибор не сможет провести измерение при максимально

. После этого

Кнопкой

. После этого прибор

R

Включен режим коррекции

ГМ >0< П2 ш

R 2П

Рисунок 2.3.5.2 - Схема подключения и вид индикатора при двухпроводном методе измерения

Следует помнить, что истинное сопротивление измеряемого объекта меньше показаний прибора на величину сопротивления измерительных кабелей и переходных сопротивлений в точках их подключения.

Влияние сопротивления измерительных кабелей на результат измерения может быть скорректировано путём вычитания из общего результата измерения

сопротивления измерительных кабелей, однако данная корректировка по точности измерений малых сопротивлений не заменяет четырехпроводный метод измерения. Прибор позволяет, при необходимости, включить режим коррекции результата измерения. Для этого замкните между собой концы измерительных кабелей, войдите в

(Rx)

меню, выберете пункт «КОРР. >0<» и нажмите кнопку . На экране прибора высветится текущее значение сопротивления кабелей и список функций. Выберите

(Rx)

строку «КОРРЕКТИРОВАТЬ» и нажмите кнопку . Прибор произведёт измерение сопротивления кабелей и запишет результат в память. Режим работы с коррекцией нуля включится автоматически. При этом на индикаторе появляется символ «>0<». При замене измерительных кабелей необходимо вновь провести коррекцию нуля, чтобы не получить неверный результат измерения. Для выключения коррекции нуля войти в меню, где в пункте «КОРР. >0<» выбрать функцию «>0< ВЫКЛЮЧИТЬ» и нажать кнопку (Йх)

. Для повторного включения данной коррекции выберите пункт «ВКЛЮЧИТЬ» в пункте «КОРР. >0<».

Внимание! Если сопротивление объекта измерения значительно меньше сопротивления измерительных кабелей, то из-за различных погрешностей и ошибок

могут получаться результаты измерения с отрицательным знаком.

2.3.6 Измерение сопротивления заземления по четырёхпроводному методу (4П) ЕСЛИ НА КОНТРОЛИРУЕМОМ ОБЪЕКТЕ ПРИМЕНЯЮТСЯ СОБСТВЕННЫЕ

ПРАВИЛА (МЕТОДИКИ) ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЯ, ТО НЕОБХОДИМО РУКОВОДСТВОВАТЬСЯ ИМИ.

Кнопкой

выбрать четырёхпроводный метод измерения.

Отсоединить заземляющее устройство от системы заземления. Определить максимальную диагональ (далее - Д) заземляющего устройства (далее - ЗУ). Соединить ЗУ при помощи измерительных кабелей длиной 1,5 м с гнездами Т1 и П1. Потенциальный штырь П2 установить в грунт на расстоянии 1,5 Д, но не менее 20 м от измеряемого ЗУ (рисунок 2.3.6). Токовый штырь Т2 установить в грунт на расстоянии

I

прибора. ЗУ, токовый и потенциальный измерительные штыри обычно выстраивают в одну линию. При установке измерительных штырей их следует максимально возможно (не менее, чем на 0,5 метра) заглублять в грунт.

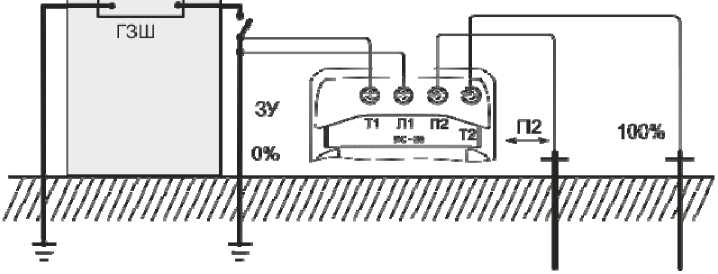

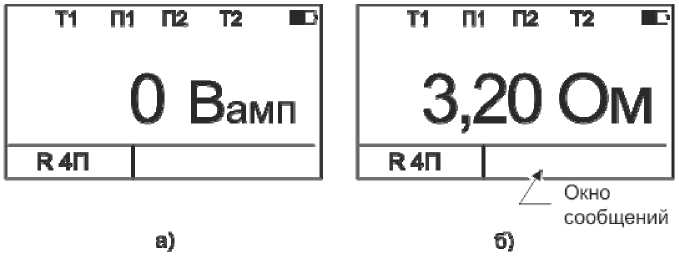

Рисунок 2.3.6 Схема подключения и вид индикатора при измерении сопротивления заземления четырёхпроводным методом

Убедится (рисунок 2.3.6а), что напряжение помехи не превышает допустимый

(to)

уровень (см. п.1 таб.1.2.1). Нажать кнопку . Результаты проведенного измерения отображаются на индикаторе (рисунок 2.3.6б) в течение 20 секунд и могут быть

80

100 %

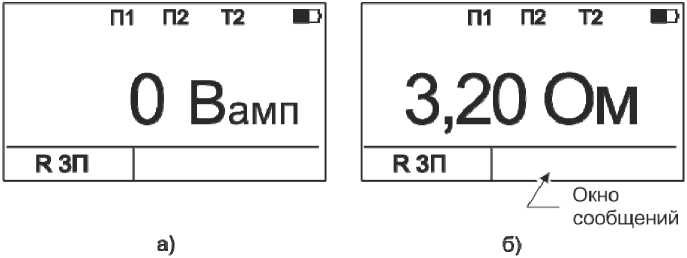

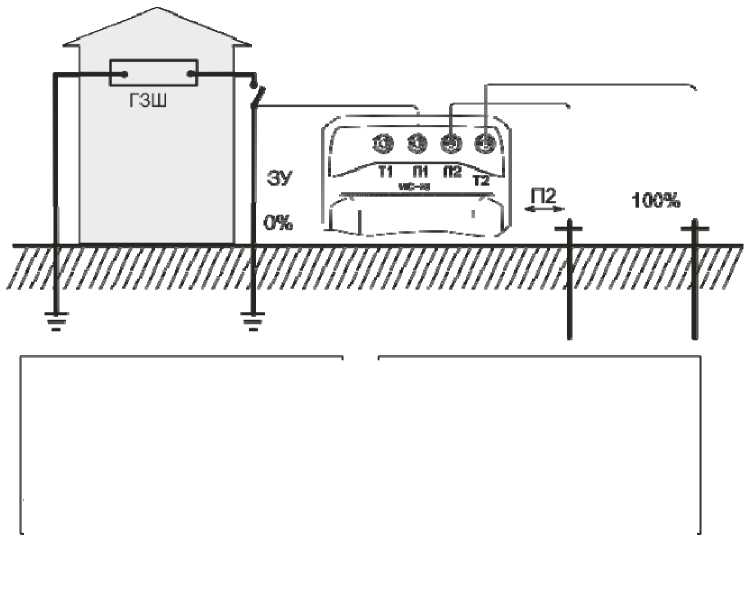

Рисунок 2.3.7 Схема подключения и вид индикатора при измерении

«РАССТОЯНИЕ». Появится сообщение «РАССТОЯНИЕ ХХм». Кнопками «▲» или «▼»

установить расстояние от 1 до 99 м с шагом 1 м. Для подтверждения выбранного

(Йх)

расстояния нажать кнопку . Заданное расстояние сохраняется в памяти прибора

до введения новых значений.

ГЙх)

Нажать кнопку . Результаты проведенного измерения отображаются на

индикаторе в течение 20 секунд и могут быть записаны в ячейку памяти при нажатии

кнопки

. После этого прибор переходит в режим измерения напряжения.

Т1 П1 П2 Т2 ■ ■

107 Ом*м

Ryfl 10м

—Z7 Расстояние

между электродами

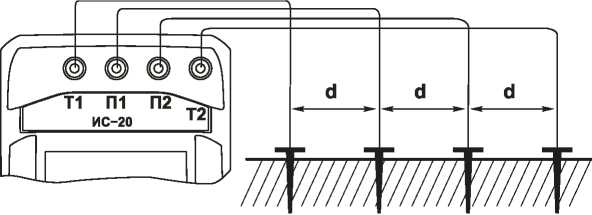

Рисунок 2.3.8 - Схема подключения и вид индикатора при измерении удельного сопротивления грунта

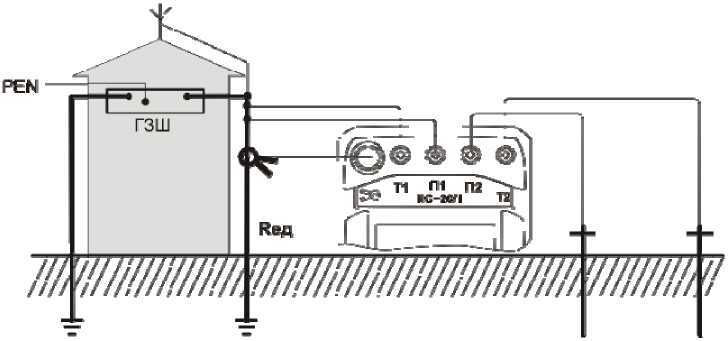

2.3.9 Измерение сопротивления единичного заземлителя без разрыва цепи с применением клещей по трёх- (Reg 3П) или четырехпроводному (Reg 4П) методу. (только ИС-20/1)

ВНИМАНИЕ! Перед проведением измерений с применением токоизмерительных клещей КТИ-20/1 убедитесь, что номер на них совпадает с номером, указанным в свидетельствах о приемке и первичной поверке настоящего руководства по эксплуатации.

Рекомендуется периодически перед проведением измерений проводить калибровку клещей согласно п. 2.3.12.

Подключить прибор к системе заземления аналогично четырёх- или трёхпроводной схеме (см. п.п. 2.3.6, 2.3.7)

выбрать режим измерения сопротивления единичного заземлителя с применением клещей <^ед 3П» или <^ед 4П». Клещами обхватить исследуемый единичный заземлитель (рисунок 2.3.9).

50 Т1 П1 П2 Т2 из

системы заземления более чем в 100 раз, то появится сообщение «ТОК В Rед НИЖЕ ДОПУСТИМОГО» и измерение не проводится.

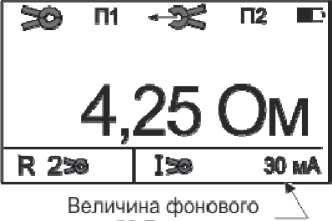

2.3.10 Измерение сопротивления заземления двумя клещами. ( R 2     )

(только ИС-20/1)

В ряде случаев при отсутствии возможности проведения измерений с применением вспомогательных выносных электродов (например, городские условия, заасфальтированная территория), в многоэлементной системе допускается измерение сопротивления заземлителя с применением двух клещей (ГОСТ Р 50571.16-2007 ). В этом случае измерение сопротивления происходит относительно других элементов сложной системы заземления. Поэтому следует учитывать, что результат измерения будет несколько завышен, т.к. включает в себя сопротивления всех цепей образовавшейся «петли» заземления.

Выбрать режим измерения сопротивления двумя клещами «R 2^§Ь>. Подключить прибор к заземляющему устройству (рис.2.3.10). Расстояние между клещами должно быть не менее 30 см. Убедится, что величина фонового тока 50 Гц протекающего через заземлитель не превышает 2А.

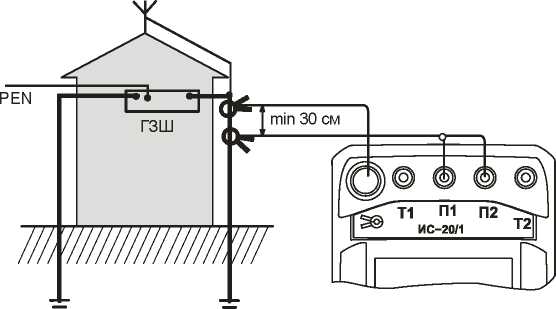

Рисунок 2.3.10 - Схема подключения и вид индикатора

тока 50 Гц

2.3.11. Измерение переменного тока без разрыва цепи. (I) (только ИС-20/1)

выбрать режим измерения переменного тока с применением

клещей « I » (рисунок 2.3.11). Подключить клещи к разъему «§§Э».

Клещами обхватить измеряемую цепь. Величина протекающего тока 50Гц будет отображаться на индикаторе.

Рисунок 2.3.11 - Вид индикатора при измерении переменного тока

2.3.12 Калибровка клещей КТИ-20/1.

Рекомендуется периодически перед проведением измерений <^ед 3П» или <^ед 4П» проводить калибровку клещей. Для этого кабелем замкнуть между собой гнёзда Т1 и Т2, а клещами обхватить замыкающий кабель. Установить режимов работы <^ед.

„               (Rx)

3П» или <^ед. 4П», в меню выбрать пункт «КАЛИБР. КЛЕЩЕЙ», нажать кнопку . Прибор проведет первый этап калибровки, появиться запрос «ПЕРЕВЕРНИТЕ КЛЕЩИ». Клещи расцепить, перевернуть на 180°, вновь обхватить кабель и дождаться

окончания калибровки. Далее нажать кнопку

В случаи отсутствия контакта в цепи Т1-Т2 или отсутствия сигнала с клещей, например, клещи не подключены или неисправны прибор выдаст сообщение <НЕТ ЦЕПИ Т1Т2!!!» или <НЕТ КЛЕЩЕЙ!!!» соответственно. Так же сообщение <НЕТ ЦЕПИ Т1Т2!!!» может появиться при сильном разряде аккумулятора.

• 3 Техническое обслуживание и устранение неисправностей

Обслуживание сводится к соблюдению правил эксплуатации и хранения.

Перечень возможных неисправностей и методы их устранения приведены в таблице 3.

Таблица 3 - Перечень возможных неисправностей и методы их устранения

Ремонт прибора допускается только на предприятии - изготовителе или в специализированных ремонтных предприятиях.

• 3.1 Замена аккумулятора или элементов питания

Для замены элементов питания необходимо:

• - извлечь винты крепления крышки аккумулятора;

• - снять крышку и извлечь аккумулятор (батарейный отсек);

• - разъединить разъём, идущий к аккумулятору (батарейному отсеку);

• - заменить аккумулятор или элементы питания, восстановить соединение;

• - собрать прибор в обратной последовательности;

• - провести зарядку аккумулятора.

• 4 Транспортирование и хранение

Транспортирование прибора без ограничения дальности в штатной упаковке всеми видами транспорта. При транспортировании самолетом прибор должен быть размещен в герметичном отсеке.

Климатические условия транспортирования и хранения в пределах температуры окружающего воздуха от минус 50 до плюс 70 °С при относительной влажности воздуха не более 90% при температуре плюс 30 °С. Воздействие атмосферных осадков не допускается.

• 5 Утилизация

Утилизация прибора производится эксплуатирующей организацией и выполняется согласно нормам и правилам, действующим на территории страны.

В состав прибора не входят экологически опасные элементы.

«УТВЕРЖДАЮ»

Заместитель директора ФГУП «ВНИИМС»

___________В.Н. Яншин

М.П.            «___» __________ 2013 г.

Измерители сопротивления заземления

ИС-20 и ИС-20/1

Методика поверки

• 6.1 Общие указания

Поверка прибора должна проводиться при его применении в сферах распространения государственного метрологического контроля и надзора (ГМКиН). При использовании прибора вне сфер ГМКиН допускается проведение калибровки.

Первичная поверка производится при производстве прибора и после ремонта. Периодическая поверка производится не реже одного раза в 2 года.

• 6.2 Операции поверки

  Таблица 6.2.1 - Операции поверки

  Наименование операции	Номер пункта по поверке
  1 Внешний осмотр	6.6.1
  2 Опробование	6.6.2
  3 Проверка основной погрешности измерений сопротивлений при четырехпроводном методе	6.6.3
  4 Проверка основной погрешности измерений сопротивлений с одними клещами при четырехпроводном методе (для ИС-20/1)	6.6.4
  5 Проверка основной погрешности измерений сопротивлений двумя клещами (для ИС-20/1 при наличии передающих клещей КП-20/1 в составе прибора)	6.6.5
  6 Проверка основной погрешности измерений амплитудного значения синусоидального напряжения переменного тока	6.6.6
  7 Проверка основной погрешности измерений переменного тока (для ИС-20/1)	6.6.7

  Изм.	Лист	№ докум.	Подп.	Дата

  РАПМ.411212.002РЭ

• 6.3 Средства поверки

Средства поверки должны быть исправны и поверены. Перечень средств

поверки указан в таблице 6.3.1.

Таблица 6.3.1 - Средства поверки

• 6.4 Условия поверки

Поверка должна проводиться в нормальных условиях по п. 4.3.1 ГОСТ 22261-94:

• -  температура окружающего воздуха от 15 до 25 °С;

• -  относительная влажность воздуха от 30 до 80 %;

• -  атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

• 6.5 Подготовка к поверке

Подготовить поверяемый прибор и средства измерений согласно эксплуатационной документации.

Перед проведением поверки персонал должен изучить настоящее РЭ.

Средства поверки должны быть включены и выдержаны во включенном состоянии согласно их РЭ.

• 6.6 Порядок проведения поверки

При проведении испытаний необходимо соблюдать требования безопасности и требования, изложенные в технической документации на измерительные приборы.

• 6.6.1 Внешний осмотр

При проведении внешнего осмотра прибора установить:

• - соответствие комплектности;

• - отчетливая видимость всех надписей (маркировки);

• -  удовлетворительное крепление измерительных гнезд, электрических соединителей, стекла;

• - отсутствие трещин, царапин, загрязнений мешающих считыванию показаний, грубых механических повреждений наружных частей корпуса прибора.

• 6.6.2 Опробование

Целью опробования является проверка функционирования прибора, при этом опробованию подвергаются приборы, удовлетворяющие требованиям внешнего осмотра.

Включить прибор. После самотестирования прибор перейдет в один из режимов

измерения.

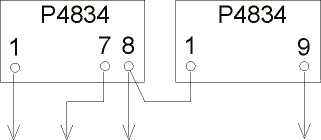

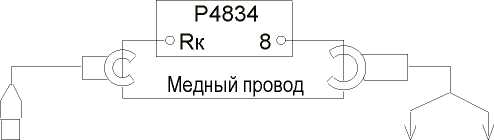

Собрать рабочее место в соответствии с рисунком 6.6.2.

1

2

T1 П1 П2        T2

К прибору ИС-20, ИС-20/1

Рисунок 6.6.2 - Схема подключения при опробовании

Выставить на магазине 1 сопротивление в соответствующих декадах 2 кОм и 500 мОм, на магазине 2 выставить сопротивление 1 кОм.

Установить режим работы прибора «R 2П». Провести измерение. Результат считать положительным, если показания прибора находятся в диапазоне от 450 до 650 мОм.

Установить режим работы прибора «R 3П». Провести измерение. Результат считать положительным, если показания прибора находятся в диапазоне от 0,45 до 0,65 Ом.

Установить режим работы прибора «R 4П». Провести измерение. Результат считать положительным, если показания прибора находятся в диапазоне от 0,3 до 0,7 Ом.

• 6.6.3 Проверка основной погрешности измерений сопротивлений при

четырехпроводном методе

Собрать рабочее место в соответствии с рисунком 6.6.3.

Гнёзда подключения цепей П1 и П2 прибора к магазину сопротивлений:

Rh - 7, Rk - 8 для R от 0,1 до 0,9 Ом;    Rh - 6, Rk - 7 для R от 1 до 9 Ом;

Rh - 5, Rk - 6 для R от 10 до 90 Ом;     Rh - 3, Rk - 4 для R от 0,1 до 9 кОм.

Рисунок 6.6.3 - Схема рабочего места

Выставить на магазине сопротивление, соответствующее проверяемой величине из ряда (0,2 и 0,8) Rk, где Rk - конечное значение поддиапазона измеряемого сопротивления. Провести измерения. Поверка считается удовлетворительной, если значения основной абсолютной погрешности находятся в пределах допускаемой основной абсолютной погрешности измерений электрического сопротивления в соответствии с таблицей 6.6.3.

Таблица 6.6.3 - Пределы допускаемой основной абсолютной погрешности

• 6.6.4 Проверка основной погрешности измерений сопротивлений с одними клещами при четырехпроводном методе (для ИС-20/1)

  Изм.	Лист	№ докум.	Подп.	Дата

  РАПМ.411212.002РЭ

Согласно п. 2.3.12 РЭ на прибор провести калибровку клещей. Собрать рабочее

место в соответствии с рисунком 6.6.4. Цепи «Т1, П1» и «Т2, П2» подключить к соответствующим гнёздам прибора. Подключить к прибору клещи.

Установить сопротивление в цепи Т2 - 0 Ом.

T2

П2

К прибору ИС-20/1

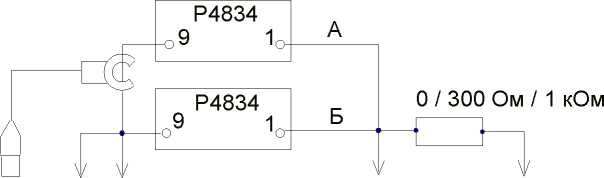

Рисунок 6.6.4 - Схема подключения при измерений сопротивлений с одними клещами

Установить режим работы прибора <^ед. 4П». На магазине сопротивлений в цепи «Б» установить сопротивление 5 Ом, на магазине в цепи «А» установить сопротивление 15 Ом. Провести измерение. Повторить измерение, установив на магазине в цепи <А» сопротивление 150 Ом.

Повторить проверку, установив в цепи Т2 сопротивление 300 Ом.

Повторить проверку, установив в цепи Т2 сопротивление 1 кОм.

Поверка считается удовлетворительной, если показания находятся в пределах допускаемой погрешности в соответствии с таблицей 6.6.4.

• 6.6.5 Проверка основной погрешности измерений сопротивлений двумя клещами (для ИС-20/1, при наличии передающих клещей КП-20/1 в составе прибора)

Собрать рабочее место в соответствии с рисунком 6.6.5. Подключение к магазину сопротивлений осуществляется медным проводом сечением не менее 1,5 мм2 и длиной 70 см. Подключить к прибору клещи. Расстояние между клещами должно быть не менее 30 см.

К прибору ИС-20/1

Гнёзда подключения провода к магазину сопротивлений:

Rk - 7 для R от 0,1 до 0,9 Ом;           Rk - 6 для R от 1 до 9 Ом;

Rk - 5 для R от 10 до 90 Ом;

Рисунок 6.6.5 - Схема подключения при измерении

сопротивления двумя клещами

П1 П2

Установить режим работы прибора «R 2^§)». Произвести измерения. Поверка считается удовлетворительной, если показания находятся в пределах допускаемой абсолютной погрешности в соответствии с таблицей 6.6.5.

• 6.6.6 Проверка основной погрешности измерений амплитудного значения синусоидального напряжения переменного тока.

На установке У300 поочередно установить переменное напряжение с действующим значением 30 и 200 В, что соответствует 42 и 283 В амплитудного значения. Подать это напряжение на гнезда П1 и П2 прибора и на контрольный вольтметр. Поверку считать удовлетворительной, если значения основной абсолютной погрешности измерителей находятся в пределах допускаемой основной абсолютной погрешности при измерении амплитудного значения напряжения переменного тока в соответствии с таблицей 6.6.6.

Таблица 6.6.6 - Пределы допускаемой основной абсолютной погрешности

измерений амплитудного значения напряжения переменного тока

• 6.6.7 Проверка основной погрешности измерений переменного тока (для ИС-20/1)

Установку У300 перевести в режим формирования испытательного переменного тока, ток контролировать амперметром. Поверяемый прибор перевести в режим измерений переменного тока « I », подключить клещи и обхватить ими один из проводников, идущих к амперметру. На установке У300 установить ток 50 мА , 200 мА, 0,5 А, 2 А.

Поверку считать удовлетворительной, если показания находятся в пределах допускаемой основной абсолютной погрешности в соответствии с таблицей 6.6.7.

Таблица 6.6.7 Пределы допускаемой основной абсолютной погрешности

при измерении переменного тока

• 6.7 Оформление результатов поверки

• 6.7.1 Прибор, прошедший поверку с положительным результатом, признаётся годными и допускается к применению. На прибор наносится поверительная наклейка, в паспорте производится запись о годности к применению и (или) выдаётся свидетельство о поверке по форме, установленной в ПР 50.2.006-94.

• 6.7.2 Прибор, не удовлетворяющий требованиям хотя бы одного пункта раздела 6.6, признаётся непригодным и к применению не допускается. Отрицательные результаты проверки оформляются выдачей извещения о непригодности к применению.

  Изм.	Лист	№ докум.	Подп.	Дата

  РАПМ.411212.002РЭ

• 7 Свидетельство о приёмке

Измеритель сопротивления заземления ИС-20   ИС-20/1 №_________________

ненужное зачеркнуть регистрационный номер

укомплектован клещами КТИ-20/1№ __________________________________

регистрационный номер (заполняется только для ИС-20/1) и соответствует техническим условиям РАПМ.411212.002ТУ и признан годным

для эксплуатации.

Начальник ОТК

МП

число, месяц, год

• 8 Свидетельство о первичной поверке

Измеритель сопротивления заземления ИС-20   ИС-20/1 №_________________

ненужное зачеркнуть регистрационный номер

укомплектован клещами КТИ-20/1№ _______________________________________

регистрационный номер (заполняется только для ИС-20/1)

• 9 Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении правил эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации прибора 18 месяцев c даты изготовления или даты продажи (при наличии соответствующей отметки о продаже), но не более 24 месяцев с даты изготовления.

Гарантийный срок эксплуатации продлевается на период от подачи рекламации до устранения неисправностей.

Гарантийный срок не распространяется на аккумулятор.

Заполняется фирмой-продавцом: Дата продажи ________________

Наименование продавца _______

Адрес продавца_______________

Телефон продавца ____________

Место для печати

• 10 Сведения о движении прибора при эксплуатации

10.1 Сведения о движении прибора при эксплуатации приводят в таблице 10.1.

Таблица 10.1 - Сведения о движении прибора при эксплуатации
