Руководство по эксплуатации «Ваттметр поглощаемой мощности М3-51» (Код не указан!)

ВАТТМЕТР ПОГЛОЩАЕМОЙ МОЩНОСТИ МЗ-51

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ!

Для предотвращения выхода из строя преобразователя необходимо соблюдать следующие правила:

• 1. Не подключать преобразователь к выходу проверяемо

го объекта с неизвестной величиной выходной мощности, не ослабив СВЧ сигнал встроенным или включенным в схему        *

проверки аттенюатором.

• 2. При перестройке частоты проверяемого объекта, обладающего неравномерным или неизвестным распределением мощности в исследуемом диапазоне частот, отключать преобразователь от объекта пли вводить значительное ослабление СВЧ сигнала.

• 3. Не прикасаться к контактам разъемов РСТВ4, РСТВ10 при подсоединении преобразователя к проверяемому объекту (возможно повреждение термопары статическим электричеством).

  ‘1Г Т/’ТТ

• 4. Проверку выходного сопротивления преобразователя разрешается производить прибором В7-16 или другим омметром с выходным напряжением на клеммах не более 2,8 В и током в измеряемой цепи не более 1,5 мА.

СОД ЕРЖА Н И Е

• 1. Назначение ......

• 2. Технические данные ......      .........

• 3. Состав ваттметра .

• 4. Устройство и работа ваттметра и его составных частей • . .

4.11 Принцип действия *  ..... .    .       . , , ,

• 4.2. Схема электрическая принципиальная измерительного блока Я2М-66  •              .     .... _......

  • 4.2.1. Описание структурной схемы измерительного блока

Я2М-08............

• 4.2.2. Органы управления и контроля ...     .     .       ■ .

• 4.3- Схема электрическая принципиальная измерительного преобразователя  .....   .   .    ........

• 4.4- Схема электрическая соединений ваттметра .......

1.5. Конструкция  ■  . . ^   .   .     ........

• 4.5.1. 'Конструкция измерительного блока 'Я2М-06.....

• 4.5.2. Конструкция измерительного преобразователя .

• 5. Маркирование и пломбирование ...         .       .

• 6. Общие указания по эксплуатации ...     .     .       . - . .

• 7. Указания мер безопасности ...    .

• 8. Подготовка к работе ...    .    .         ......

• 9. Порядок работы • . _t

9.1 Подготовка к проведению измерений .....

• 9.2. Проведение измерений . • у .     .           . , , ,

• 10. Характерные неисправности н методы их устранения . . . . IK Техническое обслуживание . .        .     .        . • . , ,

• 12. Указания по поверке ....    .

  • 12.1. Операции и средства поверки ....           .  .

  • 12.2. Условия поверки и подготовка к ней .......

  • 12.3. Проведение поверки . . . «.     .     .        .....

  • 12.4. Оформление результатов поверки ...         .       .

• 13. Правила хранения .....    .    .      ........

• 14. Транспортирование ... %    .    .      .......

1'4. Ь. Тара, упаковка и маркирование упаковки......

• 14.2. Условия транспортирования ....    .    .       . .

Приложения .........  .    .........

• 2.17. Время самопрогрева ваттметра 30 мин.

• 2.18. Питание: сеть переменного тока 220±22 В, частотой 50 Гц и содержанием гармоник до 5%, напряжением 220±11В, частотой 400 Гц и содержанием гармоник до 5%.

• 2.19. Мощность, потребляемая от сети 50 Гц.при номинальном напряжении, не более 30 В А.

• 2.20. Нормальные условия эксплуатации и предельные условия транспортирования должны соответствовать данным, приведенным в табл. 2.

Табл и и а 2

Ваттметр сохраняет свои технические характеристики в пределах норм, указанных в пунктах 2.1—2.19, в рабочих условиях эксплуатации (п. 1.2), а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 6 ч.

• 2.21. Ваттметр допускает непрерывную работу в рабочих условиях в течение 16 ч при сохранении своих технических характеристик.

• 2.22. Время наработки на отказ ваттметра — не менее 5000 ч. Срок службы 10 лет. Технический ресурс 10 000 ч.

• 2.23. Габаритные размеры в миллиметрах и масса блока ваттметра в килограммах приведены в табл. 3.

10.6. Сделать отметку о ремонте в формуляре и произвести поверку ваттметра согласно указаниям раздела 12.

• 11. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 11.1. Осмотр внешнего состояния ваттметра проводят 2 раза в год, а также совместно с другими видами конт-рольно-профилактичееких работ. Внутренний осмотр проводят по истечении гарантийного срока один раз в два года. Проверяют крепления узлов, состояние паек, контактов, качество работы переключателей, удаляют пыль и коррозию.

• 11.2. Порядок проведения профилактических работ:

Снять боковые стенки, верхнюю и нижнюю крышки измерительного блока в соответствии с и. 4.3.1  2.720.056 ТО.

Вынуть печатные платы, удалить с них пыль струен сжатого воздуха и промыть контакты спиртом ГОСТ 18300—72 с помощью кисти. Удалить пыль с. других элементов и уздов измерительного блока. Поставить печатные платы на место, установить боковые стенки и крышки.

Промыть высокочастотные и низкочастотные соединители преобразователя и соединительного кабеля.

• 11.3. После внешнего осмотра и профилактических работ, время проведения которых было приурочено к моменту ле-риодпческой поверки, ваттметр направляют в поверку.

• 12. УКАЗАНИЯ ПО ПОВЕРКЕ

Настоящий раздел устанавливав! методы и средства по-• верки ваттмера поглощаемой мощности МЗ-51 при его эксплуатации.

• 12.1. Операции и средства поверки.

• 12.1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 7.

Таблица 7

При м е ч а п н и: Ji. Поверку прибора по п. 12.3.7 производить при зыпуске из производства и после ремонта измерительных преобразователей иля переходов. Поверку прибора по и. 12.3.8. производить после ремонта переходов. Поверку прибора по остальным пунктам, приведенным в табл. 7, производить пир выпуске из производства, после ремонта, при эксплуатации и хранении.

• 2. Вместо указанных в таблице образцовых я вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 12.1.2. Технические характеристики образцовых и вспомогательных средств поверки представлены в табл. 8.



• 12.2. Условия поверки и подготовка к ней.

• 12.2.1. При проведении поверки должны соблюдаться следующие нормальные условия:

• — температура окружающей среды 293±5 К (20±5°С);.

• — относительная влажность воздуха 65± 15%;

• — атмосферное давление 100+4 кПа (750+30 мм рт. ст.);-

• — напряжение сети питания 220+4,4 В частотой 50±0,5 Гц и содержанием гармоник до 5%,

• 12.2.2. Подготовка к поверке производится в соответствии с пп. 8.1—8.8.

• 12.3. Проведение поверки

Поверка проводится один раз в год в соответствии с ГОСТ 8.392—80 по перечню операции, указанных в табл. 7.

• 12.3.1. До начала поверки ваттметра производится поверка измерительного блока Я2М-66 на соответствие разделу И технического описания 2.720.056.

• 12.3.2. При проведении внешнего осмотра должны быть проверены все требования по п. 6.2. Ваттметр, имеющий дефекты, бракуется и направляется в ремонт.

• 12.3.3. При проверке присоединительных размеров преобразователей и переходов проводить контроль следующих размеров:

в преобразователях 5,4+0,08;

в переходах 5.433.020, 5.433.021, 5.433.022, 5.433.023 со стороны розетки 5,2+0,08;

в переходе 5.433.020 со стороны вилки 8,24+0,14;

в переходе 5.433.021 со стороны вилки 9,52..

Проверку указанных размеров проводить с помощью индикатора ИЧ10 с наконечником 8739—5010 из комплекта комбинированного 4.068.846. Проверку присоединительных размеров фланцев волноводно-коаксиальных переходов и соосности преобразователей проводят с помощью микроскопа или других средств измерении, обеспечивающих требуемую точность.

Результаты проверки считаются удовлетворительными, если присоединительные размеры и соосность преобразователей и присоединительные размеры волноводно-коаксиальных переходов соответствуют требованиям ГОСТ 13317-80.

• 12.3.4. Опробование работы ваттметра производится по пн. 9.1.1—9.1.5 для оценки его исправности без применения средств поверки. Неисправный ваттметр также бракуется и направляется в ремонт.

• 12.3.5. Определение К_сти преобразователя производится с помощью панорамного измерителя К_сти РК2-47 (рис. 4)

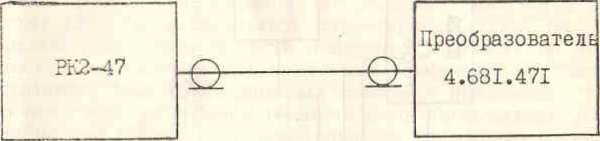

Рис. 4. Схема электрическая структурная для измерения К «и измерительных преобразователей на частотах 0,02 и 0,3 ГГц

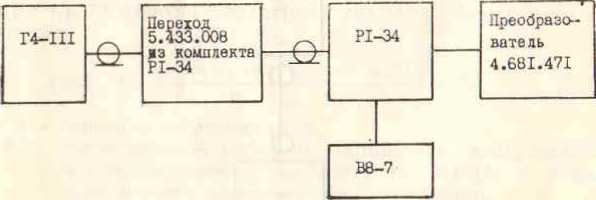

Рис. 5. Схема электрическая структурная для измерения К_сти коаксиальных измерительных преобразователей в диапазоне частот 10—17,85 ГГц

на частотах 0,02 и 0,3 ГГц и с помощью измерительной линии Р1-34 (рис. 5) на частотах 10—17,85 ГГц, причем испытывают оба преобразователя.

В табл. 7 приведены проверяемые точки.

Результаты испытаний считаются удовлетворительными, если Кети не превышает 1,3 в диапазоне частот до 12 ГГ'ц и 1,4 — в диапазоне частот свыше 12 ГГц.

• 12.3.6. Определение основной погрешности ваттметра производится косвенным методом с помощью калибратора СВЧ мощности и измерительного блока ваттметра МЗ-22.

Для определения основной погрешности ваттметра на частоте 12 ГГц используется структурная схема рис. 6. С целью повышения точности измерений мощности во вторичном плече калибратора применяют цифровой вольтметр постоянного тока В7-23, которым измеряют напряжение постоянного тока на рабочем термисторе преобразователя СВЧ лалибратора М1-9А. Последовательность проведения измерений следующая. После подготовки приборов к измерениям з соответствии с их инструкциями по эксплуатации и калибровки поверяемого ваттметра по калибратору, встроенному в измерительный блок Я2М-66, производят измерение напряжения на рабочем термисторе преобразователя калибратора М1-9А (U|). Затем на вход калибратора М1-9А подается такой уровень мощности СВЧ, чтобы показание прибора МЗ-22 было 2—3 мВт. Одновременно измеряют напряжение на рабочем термисторе преобразователя калибратора М1-9А (U2) и фиксируют показание испытуемого ваттметра (Р_х ) на соответствующем пределе измерений (режим работы РУЧ.). Основную погрешность ваттметра определяют по формуле: где б — основная погрешность, %;

Rt^c—сопротивление рабочего термистора измерительного преобразователя калибратора М1-9А в Омах, записывается из паспорта на калибратор;

Кзат—коэффициент затухания перехода 2.236.016, записывается из аттестата на переход;

а — коэффициент передачи калибратора мощности М1-9А на частоте 12 ГГц, записывается из аттестата на калибратор;

К₉— берется из формуляра на ваттметр для частоты 12 ГГц;

Г'_р —коэффициент отражения преобразователя поверяемого ваттметра с включенным на его входе волноводно-коаксиальным переходом 2.236.016, (из поверочного комплекта 4.068.846), определяемый по формуле 8.

Гц_Р определяется через измеренное значение Кеш по методике п. 12.3.5 с использованием измерительной линии Р1-19/1 и переходов — волноводно-коаксиального 5.433.023 из комплекта ваттметра МЗ-51 и волноводного 17X8/16X8 из комплекта линии Р1-19/1.

Измерения проводят не менее 3 раз и за результат принимают среднее арифметическое из трех значении, вычисленных по формуле (И).

Определение основной погрешности ваттметра па частоте 17,85 ГГц производят, пользуясь схемой, аналогичной рис. 6 с тем отличием, что вместо калибратора М1-9А и генератора Г4-111 используется калибратор мощности М1-10А и генератор Г4-114 соответственно. Переход Э2-109 при этом не используется. Кроме того, преобразователь подключается к калибратору мощности М1-10А посредством волноводнокоаксиального перехода 2.236.016-—01 (из поверочного комплекта 4.068.846).

Процесс измерения и определения основной погрешности такой же, как и на частоте 12 ГГц. При этом в формулу (11) подставляют численные значения величин R/³, а, Г . соот-Бедствующие калибратору мощности М1-10А и преобразователю с переходом 2.236.016—01 на частоте 17,85 ГГц. К_сти преобразователя с переходом измеряется по схеме, аналогичной рис. 5, используя при этом измерительную линию Р1-13А и генератор Г4-114. Кэ берется из формуляра на ваттметр для частоты 17,85 ГГц. К_ззт записывается из аттестата на переход 2.236.016—01. Поверка производится с обоими преобразователями.

Результат поверки ваттметра считается удовлетворительным, если измеренное значение основной погрешности не превышает норм, приведенных в табл, 7.

• 12.3.7. Определение К_с-ш измерительного преобразователя с переходом 5.433.020 на частотах 0,15 и 1 ГГц производится по структурной схеме рис. 4, в которой к измерителю РК2-47 присоединяется преобразователь с переходом. Определение К_сти преобразователя с переходами на частотах 3; 5,5; 8,24; 10; 12,05; 14; 16,7 ГГц производится по структурной схеме рис. 7.

Типы приборов 1, 2, 3, 4, 6 на схеме рис. 7 в зависимости от проверяемого перехода и частоты указаны в табл. 9.

Таблица 9

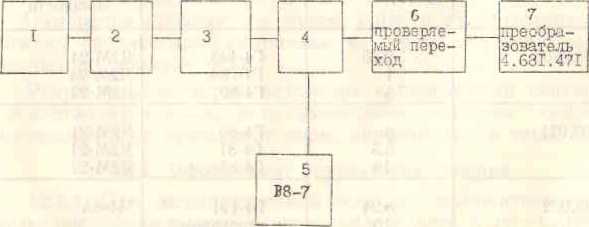

Рис. 7. Схема электрическая структурная для проверки K_CtU измерительного преобразователя с переходами в диапазоне частот 3—16,7 ГГц

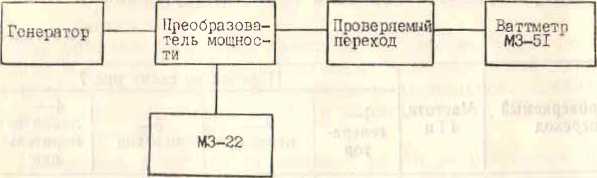

Рис. 8. Структурная электрическая Схема проверки погрешности ваттметра с переходами

Результаты проверки считаются удовлетворительными, если величина К «и преобразователя с переходами не превышает значений, приведенных в табл. 7.

• 12.3.8. Проверка погрешности ваттметра с дополнительными переходами производится по структурной схеме, рис. 8.

Тип генератора, преобразователя (калибратора) мощности для конкретного перехода и частоты указаны в табл. 10.

Таблица 10

Последовательность проведения измерений следующая. Производят подготовку приборов к измерениям в соответствии с их инструкциями по эксплуатации. Калибруют проверяемый ваттметр по калибратору, встроенному в измерительный блок Я2М-66. Затем на вход преобразователя (калибратора) мощности подается такой уровень мощности СВЧ, чтобы показание прибора МЗ-22 было в пределах 2—3 мВт (Ро). Фиксируют показание испытуемого ваттметра (Р._г) на соответствующем пределе измерений (режим работы РУЧ.). Погрешность ваттметра с переходами определяет по формуле: где Ро — показание МЗ-22 мВт;

а—коэффициент передачи калибратора (преобразователя) мощности, из аттестата на калибратор;

К'э — коэффициент эффективности измерительного преобразователя с переходами вычисляется по формуле (8а);

Г'_пр| — модуль коэффициента отражения преобразователя с проверяемым переходом (и с переходом 17X8/16X8 при проверке ваттметра .с переходом 5.433.023);

К_Э(,т—коэффициент затухания перехода 17X8/16X8 равный 1,005; (при проверке ваттметра с переходами 5.433.020, 5.433.021, 5.433.022 К_зат = 0;

Р_х —показание ваттметра МЗ-51 в мВт.

Измерения проводят не менее 3 раз и за результат принимают среднее арифметическое из трех значений, вычисленных по формуле (12).

Результаты проверки ваттметра с переходами считаются удовлетво р ительн ы ми, есл и из меренное значен не основной погрешности не превышает норм, приведенных в табл. 7.

• 12.4. Оформление результатов поверки

• 12.4.1. Прп государственной поверке положительные результаты оформляются в виде свидетельств о государственной поверке по форме, установленной Госстандартом СССР, или записываются в раздел формуляра «Периодическая поверка основных нормативно-технических характеристик» и заверяются поверителем с нанесением оттиска поверитель-ного клейма.

• 12.4.2. При ведомственной поверке положительные результаты записываются в рабочий протокол поверки и заверяются в порядке, установленном органом ведомственной метрологической службы. Формы протоколов приведены в приложении 4.

• 12.4.3. Запрещается выпуск в обращение и применение ваттметров, прошедших поверку с отрицательными результатами.

• 13. ПРАВИЛА ХРАНЕНИЯ

• 13.1. При хранении ваттметры могут находиться в упакованном виде и содержаться в отапливаемых хранилищах до 10 лет прн температуре окружающего воздуха от 278 до 313 К (от 5 до 40°С), относительная влажность воздуха до 80% при температуре 298 К (25°С) или в неотапливаемых хранилищах до 5 лет при температуре окружающего воздуха от 223 до 313 К (от минус 50 до плюс 40°С), относительная влажность до 98% при температуре 298 К (25°С).

• 13.2. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

• 14. ТРАНСПОРТИРОВАНИЕ

• 14.1. Тара, упаковка и маркирование упаковки

• 14.1.1. При транспортировании используются отдельные укладочные ящики для блока измерительного и комплекта измерительного преобразователя. Укладочные ящики, обёрнутые водонепроницаемой бумагой и обвязанные шпагатом, помещают в один транспортный ящик, который изнутри выстлан водонепроницаемой бумагой.

Для приборов, поставляемых на экспорт, укладочные ящики помещают в полиэтиленовые чехлы.

Пространство между стенками укладочных и транспортного ящиков заполняют до уплотнения прокладками из гофрированного картона.

Крышки транспортных ящиков прибивают гвоздями и обтягивают ящики по торцам стальной лентой или проволокой и пломбируют.

Маркирование ящиков для транспортирования производится в соответствии с ГОСТ 14192—-77.

• 14.1.2. Эксплуатационная документация на ваттметр размещена в укладочном ящике измерительного блока. Товаросопроводительная документация размещена па верхнем слое прокладочного материала под водонепроницаемой обивкой верхней крышки транспортного ящика.

• 14.2. Условия транспортирования

• 14.2.1.  Допускается транспортирование ваттметра в транспортной таре всеми видами транспорта при температуре окружающего воздуха от минус 50 до плюс 65°С.

При транспортировании воздушным транспортом приборы в упаковке должны размещаться в герметизированных отсеках.

• 14.2.2. При транспортировании должна быть предусмотрена защита от попадания атмосферных осадков и пыли. Не допускается кантование ваттметра.

• 14.2.3. Перед транспортированием ваттметров вторичная упаковка производится в соответствии с п. 14.1.

блока, для чего, поворачивая ручку потенциометра ▼ , установить на табло показание 800 pW. Установить переключатель РЕЖИМ РАБОТЫ в положение АВТ. Прибор готов к измерениям. При работе с другим типом преобразователя подключить преобразователь к разъему 800 mW и снова произвести калибровку путем установки на табло показаний 800 mW.

• 9.2. Проведение измерений

• 1.2.1. Проведение измерений осуществляется только совместно с преобразователями по способу, описанному в техническом описании на ваттметр поглощаемой мощности.

• 10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ

И МЕТОДЫ УСТРАНЕНИЯ

• 10.1. Ремонт прибора должен производиться в специализированных ремонтных органах или поверочных лабораториях.

• 10.2. Для доступа к узлам прибора при ремонте необходимо отключить прибор от сети, вскрыть его в соответствии с указаниями, приведенными в п. 4.3.1.

• 10.3. Прежде чем начинать ремонт неисправного узла, необходимо проверить поступление па него входных сигналов и наличие номинальных питающих напряжений.

• 10.4. При проведении ремонта следует строго выполнять меры безопасности, указанные в разделе 7.

• 10.5. В приборе имеются элементы, допустимое значение статического потенциала у которых не должно превышать 30 В.

Поэтому при работах по обнаружению и устранению неисправностей следует принять следующие меры по защите от статического электричества:

• — пайку выводов микросхем, ППП и присоединенных к ним цепей следует производить паяльником с напряжением питания не более 36 В. Жало паяльника должно быть заземлено;

• — перед подключением щупов КИП к проверяемым цепям изделия одним из его концов необходимо коснуться заземленной клеммы рабочего места;

• — необходимо пользоваться антистатическим браслетом, соединенным с земляной шиной с помощью .надежного разъема через сопротивление 1 МОм.

• 10.6. Перечень наиболее возможных неисправностей и указания по их устранению приведены в табл. 6.

Таблица 6

• 10.7. Сделать отметку о ремонте в формуляре и произвести поверку прибора согласно указаниям раздела 11.

• 11. ПОВЕРКА ПРИБОРА Я2М-66

  • 11.1. Операции и средства поверки

    • 11.1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 7.

Примечания: 1. Поверка блока производится по веденным в табл. 7, при выпуске из производства, эксплуатации и хранении.

2. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров г требуемой точностью.

3 Вее средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах иди паспортах) о государственной пли не (омственной поверке.

II 1.2. Технические характеристики образцовых и вспомог.цельных средств поверки представлены в табл. 8.

Таблица 8

• 11.2. Условия поверки и подготовка к ней

  • 11.2.1. При проведении поверки должны соблюдаться следующие нормальные условия:

• — температура окружающей среды 293±5 К (20±5°С);

• — относительная влажность воздуха 30—80%;

• — атмосферное давление 84—106 кПа (630—795 мм

рт. ст.);                                                          к

— напряжение сети 220±4,4 В частотой 50±0,5 Гц и содержанием гармоник до 5%.

• 11.2.2. Подготовка к поверке производится в соответствии с пунктами 8.1, 8.2.

• 11.3. Проведение поверки

  • 11.3.1. Поверка производится 1 раз в год в соответствии с перечнем, указанным в табл. 7.

  • 11.3.2. При проведении внешнего осмотра должны быть проверены все требования по п. 6.2. Приборы, имеющие дефекты, бракуются и направляются в ремонт.

  • 11.3.3. Опробование работы прибора производится по п.п. 8.3, 8.4, 9.1.1.—9.1.5. для оценки его исправности без применения средств поверки. Неисправные приборы также бракуются и направляются в ремонт.

  • 11.3.4. Определение погрешности прибора Я2М-66 производится путем сравнения показания прибора с условным значением напряжения постоянного тока, приложенным ко входу прибора. Электрическая схема соединений приборов при ведена на рис. 6. Пунктиром обозначена схема присоединительного устройства 3.669.046 из поверочного комплекта 4.068.846, поставляемого для поверочных органов.

Магазины сопротивлений R8 и R9 устанавливаются в положение 99750 и 250 Ом соответственно, тумблер В4 — в положение ВКЛ, тумблер В1 — в положение «2», переключатель В2 — в положение «1», тумблер ВЗ — в положение «3», вольтметр В7-23 подключается сначала к контрольным точкам «а—б», где выставляется напряжение 1,1000 В с помощью потенциометра R1, а затем — к точкам «а—в» и выставляется напряжение 110,00 мВ потенциометром R3. После этого переключатель В2 переводится в нейтральное положение «3», переключатель РЕЖИМ РАБОТЫ прибора Я2М-66 — в положение 2, корректируется нуль прибора ручками ГРУБОЕ 0 ч ТОЧНО, переключатель В2 возвращается в положение «2» и производится калибровка прибора путем установки на табло прибора ручкой у цифр 2500. Затем меняются значения сопротивлений магазинов R8 и R9, а также положения переключателей В2 и РЕЖИМ РАБОТЫ прибора в соответствии с данными протокола 1 приложения 13, и проверяются показания прибора в остальных точках пределов 1, 2, 3, АВТ.

При этом перед каждым измерением контролируется и в Случае необходимости корректируется нуль прибора.

Для определения основной погрешности блока Я2М-66 при подаче сигнала на выводы 1—5 входного разъема тумблер BI устанавливается в положение «3», тумблер ВЗ.— в положение «2», магазины сопротивлений R8 и R9 — в положение 99750 и 250 соответственно, переключатель В2 — в положение «2», вольтметр В7-23 подключается к контрольным точкам «а—б» и По нему выставляется напряжение

Я2М-66 .

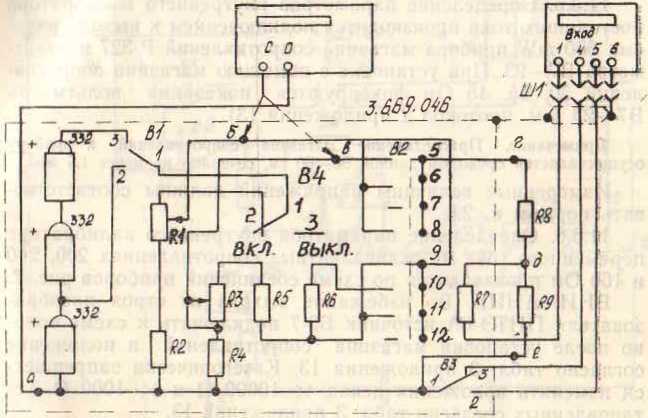

Рис. 6. Схема электрическая соединении приборов при определении погрешности и пределов измерения приборов

R1 n.R3 — резисторы переменные 1СП-1-1-470 Om±29i%-A-BC-3-20:;

R2     - резистор ОМЛТ-0,25-620 Ом±5%,

R4 — резистор C2-29B-O.II25-1.i0¹ кОм±0,5% В;

R5   — резистор ОМЛТ-0,125-8,87 кОм±1%;

R6   — резистор ОМЛТ-0,125-1,1 кОм±1%;

R7   — резистор ОМЛТ-0,125-200 Ом±Ю%;

R8 — магазин сопротивлений МСР-63 кл. 0,05;

R9 — магазин сопротивлений Р-327 кл. 0,01;

В! и ВЗ — тумблеры МТ-Г.

В2   — переключатель П2Г-3 4ПЗН;

И11    — розетка РСТВ10;

В4   — тумблер МТ-1,

Присоединение магазина сопротивлений R9 к присоединительному устройству осуществляется проводом длиной 50-60 см, сечением не менее 1,5 мм^г.

3,800 В с помощью R1. Переключатель В2 переводится в положение «3». переключатель РЕЖИМ РАБОТЫ прибора Я2М-66 — в положение «2», устанавливается нуль прибора Я2М-66. Переключатель В2 переводится в положение «2» и ручкой у устанавливаются показания прибора 2500. Затем магазины сопротивлений устанавливаются в положения 99700 и 300 н отсчитываются показания прибора.

Погрешность прибора не должна превышать норм п. 2.3, и п. 2.4.

• 11.3.5. Определение параметров внутреннего калибратора постоянного тока производится подключением к выходу разъема 800 niW прибора магазина сопротивлении Р-327 и вольтметра В7—23. При установке с помощью магазина сопротивлений 50, 55, 45 Ом фиксируются показания вольтметра В7—23 (см. протокол 2 приложения 13).

Примечание. Присоединение магазина сопротивлений к прибору осуществляется проводом длиной 50—60 см, сечением нс мсш-е 1.5 мм².

Измеренные величины напряжений должны соответствовать нормам п. 2.6,

• 11.3.6. Определение параметров внутреннего калибратора переменного тока на эквивалентных сопротивлениях 200, 240 и 160 Ом производится по схеме соединений приборов рис. 7.

ВНИМАНИЕ. Во избежание выхода из строя преобразователя ПНТЭ-6А источник Б5-7 подключать к схеме только после установки магазина сопротивлений в положение согласно табл. 3 приложения 13. Категорически запрещается изменять положения декад X 10000 Q и X 1000 Q. установленных согласно табл. 3 приложения 13.

Пунктиром обозначена схема присоединительного устройства 3.669.047 из поверочного комплекта 4.068.846, поставляемого для поверочных органов.

Тумблер В1 размыкается, тумблеры ВЗ, В2, В4 переводятся в положение — «2», магазин сопротивлений Р-327 устанавливается в положение 13936 Ом, вольтметр В7-23 подсоединяется на выход источника постоянного напряжения Б5-7, на котором устанавливается величина напряжения 28, 40 В. Затем вольтметр пересоединяется высокопотенциальным проводом входного кабеля на выход магазина сопротивлений, и его показания доводятся до 401,8 мВ с помощью потенциометров R3, R2. Этим обеспечивается величина входного сопротивления термоэлектрического компаратора ПНТЭ-6А, равная 200 Ом на поминальном токе внутреннего калибратора прибора при такой нагрузке”

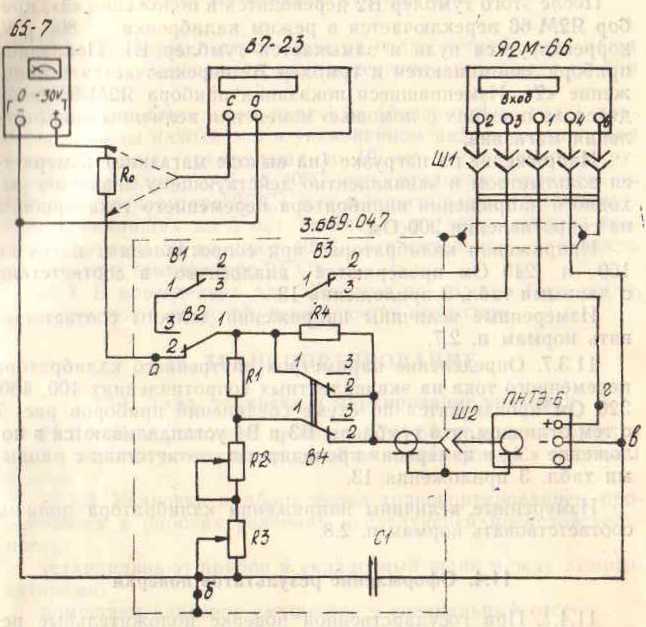

Рис. 7. Схема электрическая соединений приборов при определении параметров калибратора переменного тока

Ro — магазин сопротивлений Р-327 кл. 0,01;

R, — резистор ОМЛТ-0,25-510 Ом±5%;

Rs — резистор IСП-1-.1-470 Ом±М%-А-ВС Зт2О:

Rs — резистор I СП-1-1-680 Ом±2£1%-А-ВС-3-2Ю;

Р»   — резистор ОМЛТ-0,25-200 Ом±5%.

С1   — конденсатор КМ-6Б-Н90-2.2 мкФ;

В1 — ВЗ — микротумблер МТ-1;

В4 - микротумблер МТ-3;

Ш1 — розетка РСТВ10;

1П2  — гнездо 6.604.005 Сп.

Положение ручек управления приборов:

Источник постоянного тока Б5-7

УСТАНОВКА ВЫХОДНОГО НАПРЯЖЕНИЯ, V — 30

Блок ваттметра измерительный Я2М-66

РЕЖИМ РАБОТЫ       TSOOpW

После этого тумблер В2 переводится и положение «3», прибор Я2М-66 переключается в режим калибровки 800 pW, корректируется пуль и замыкается тумблер В1. Показания прибора запоминаются и тумблер В2 переключается в положение «2». Изменившиеся показания прибора Я2М-66 доводятся до прежних с помощью изменения величины сопротивления магазина.

Напряжение на нагрузке (на выходе магазина) измеряется вольтметром и эквивалентно действующему значению выходного напряжения калибратора переменного тока прибора на сопротивления 200 Ом,

Напряжения калибратора при сопротивлениях нагрузки 160 и 240 Ом проверяются аналогично и соответствии с данными табл. 3 приложения 13.

Измеренные величины напряжений должны соответствовать нормам п. 2.7.

• 11.3.7. Определение параметров внутреннего калибратора переменного тока на эквивалентных сопротивлениях 400, 480, 320 Ом производится во схеме соединений приборов рис. 7 с тем отличием, что тумблеры ВЗ и В4 устанавливаются в положение «3», и измерения проводятся в соответствии с данными табл. 3 приложения 13.

Измеренные величины напряжений калибратора должны соответствовать нормам п, 2.8.

11.4. Оформление результатов поверки

• 11.4.1. При государственной поверке положительные результаты оформляются в виде свидетельств о государственной поверке по форме, установленной Госстандартом СССР, или записываются в раздел формуляра «Периодическая поверка основных нормативно-технических характеристик» и заверяются поверителем с нанесением оттиска поверитель-пого клейма.

• 11.4.2. При ведомственной поверке положительные результаты записываются в рабочий протокол поверки и заверяются в порядке, установленном органом ведомственной метрологической службы. Формы протоколов приведены в приложении 13.

• 11.4.3. Запрещаются выпуск в обращение и применение приборов, прошедших поверку с отрицательными результатами,

• 12. ПРАВИЛА ХРАНЕНИЯ

Г! I Приборы, поступающие на склад потребителя, могут храниться в упакованном виде в течение одного года со дня поступления.

• 12.2. При длительном хранении (более одного года) при-бпры должны находиться в упакованном виде и содержаться и отапливаемых хранилищах до 10 лет (температура окружающего воздуха от 5 до 40°С, относительная влажность до ВО"- при температуре 25°С) или в капитальных неотапливаемых хранилищах до 5 лет (температура окружающего воздуха от минус 50 до плюс 40°С, относительная влажность до 98% при температуре 25°С).

• 12.3. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

• 13. ТРАНСПОРТИРОВАНИЕ

  • 13.1. Тара, упаковка и маркирование упаковки

    • 13.1.1. Для упаковки прибора Я2М-66 при транспортировании используются укладочный и транспортный (тарный) ящики.

    • 13.1.2. Упаковка прибора перед транспортированием производится в рабочих условиях в следующей последовательности:

устанавливают прибор в укладочный ящик между амортизаторами;

помещают запасное имущество в специальный отсек;

эксплуатационную документацию на блок ваттметра измерительный и на ваттметр помещают в тот же специальный отсек укладочного ящика;

укладочный ящик вместе с укладочным ящиком комплекта измерительного преобразователя помещают в транспортный ящик, который изнутри выстлан водонепроницаемой бумагой.

для приборов, поставляемых на экспорт, укладочные ящики помещают в полиэтиленовые чехлы;

пространство между стенками укладочных и транспортного ящиков заполняют до уплотнения прокладками из гофрированного картона;

крышки транспортных ящиков прибивают гвоздями и обтягивают ящики по торцам стальной лентой или проволокой н пломбируют.

31
