Государственная система обеспечения единства измерений

Газоанализаторы Rosemount 928

МЕТОДИКА ПОВЕРКИ

МП-239/12-2020

г. Москва, 2021 г.

1. Общие положения

  • 1.1  Настоящая методика распространяется на Газоанализаторы Rosemount 928 (далее - газоанализаторы) изготавливаемые «Rosemount Inc.», США и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки (в процессе эксплуатации).

  • 1.2  При проведении поверки должна обеспечиваться прослеживаемость газоанализаторов к ГЭТ 154-2016 «Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах» согласно государственной поверочной схемы для средств измерений содержания компонентов в газовых средах и газоконденсатных средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2664 от 14 декабря 2018 г.

2. Операции поверки

  • 2.1 При проведении поверки должны выполняются операции, указанные в таблице 1.

Таблица 1 - Операция поверки

№№

Наименование этапа поверки

№ пункта документа по поверке

Обязательное проведение операции при поверке

первичной

периодической

1

Внешний осмотр средства измерений

7

Да

Да

2

Подготовка и опробование средства измерений

8

Да

Да

о

3

Проверка программного обеспечения средства измерений

9

Да

Да

4

Определение метрологических характеристик средства измерений

10

Да

Да

2.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

3. Требования к условиям проведения поверки

  • 3.1 При проведении поверки соблюдают следующие нормальные условия: температура окружающей среды, °C                                 от +15 до +25

относительной влажности окружающей среды, %                        от 30 до 80

атмосферное давление, кПа                                           от 84 до 106,7

мм рт. ст.                                      от 630 до 800

4. Требования к специалистам, осуществляющим поверку

  • 4.1 К проведению поверки допускается персонал, изучивший эксплуатационную документацию на поверяемый газоанализатор и средства измерений, участвующих при проведении поверки.

5. Метрологические и технические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Сведения о средствах поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

7-10

Измеритель влажности и температуры ИВТМ-7 М 5-Д (per. № 71394-18), диапазон измерений температуры воздуха от -45 до +60 °C, влажности от 0 до 99 %, давления от 840 до 1060 гПа

10

Ротаметр с местными показаниями стеклянный РМС, РМС-А-0,063 ГУЗ-2, (per. № 67050-17), верхняя граница диапазона измерений объемного расхода 0,063 мЗ/ч, кл. точности 4

Рабочий эталон 1 разряда по Приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 per. № 62151-15)

Стандартные образцы состава газовых смесей ГСО в баллонах под давлением (Приложение А)

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

Трубка фторопластовая по ТУ 6-05-2059-87. диаметр условного прохода 5 мм. толщина стенки 1 мм*

Вентиль точной регулировки ВТР-1, АПИ4.463.008 или натекатель Н-12, диапазон рабочего давления (0-150) кгс/см2*

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А настоящей МП-239/12-2020;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/2.

  • 2) все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта;

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

6. Требования (условия) по обеспечению безопасности проведения поверки

  • 6.1  Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией. \

  • 6.2  Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 6.3  Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"», утвержденным Госгортехнадзором России от 25.03.2014 №116;

  • 6.4  Не допускается сбрасывать ГС в атмосферу рабочих помещений.

  • 6.5  К поверке допускаются лица, изучившие эксплуатационную документацию.

7.   Внешний осмотр средства измерений

  • 7.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности перечню, указанному в эксплуатационной документации;

  • - соответствие маркировки требованиям эксплуатационной документации;

  • - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

  • 7.2  Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

8.   Подготовка к поверке и опробование средства измерений

  • 8.1  Подготовка к поверке

    • 8.1.1 Выполнить мероприятия по обеспечению условий безопасности.

    • 8.1.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

    • 8.1.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

    • 8.1.4 Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

    • 8.1.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

8.2 Опробование

  • 8.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего осуществляется процедура автоматического тестирования и газоанализатор переходит в режим прогрева, а после этого в режим измерений.

  • 8.2.2. Газоанализатор считается прошедшим опробование, если во время тестирования отсутствуют сообщения об отказе и после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация).

9.   Подтверждение соответствия программного обеспечения

  • 9.1  Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора путем сличения номера версии ПО, отображаемого на дисплее при включении газоанализатора;

  • - сравнивают полученные данные с идентификационными данными указанными в таблице 3.

  • 9.2  Результат подтверждения соответствия ПО считают положительным, если

идентификационные данные соответствуют указанным в таблице 3. Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

NAMUR NE53

Номер версии (идентификационный номер) ПО

Не ниже 1.0.0

Цифровой идентификатор ПО

-

10. Определение метрологических характеристик

  • 10.1 Определение погрешности газоанализатора

    • 10.1.1      Определение погрешности газоанализатора проводят в следующем порядке:

  • 1) Собирают схему проведения поверки, приведенную на рисунке Б.1 Приложения Б настоящей МП-239/12-2020;

  • 2) Подают на вход газоанализатора (таблица А. 1 Приложения А, в соответствии с определяемым компонентом) с расходом (200 - 300) см3/мин в последовательности:

-№№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки);

-№№ 1-2-3-4-3-2-1-4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки);

  • 3) После стабилизации показаний по поверяемому каналу (через 3-5 минут после начала подачи ГС) фиксируют значение.

Значение абсолютной (Д0 погрешности газоанализатора, рассчитывают по формуле (1):

Д(= Й - Cf                       (i)

где Cz - установившиеся показания на дисплее газоанализатора в i-ой точке поверки, объемная доля, % (млн'1)

Cf - действительное значение содержания определяемого компонента в i-й ГС, объемная доля, % (млн-1)

Значение относительной погрешности (Si, %) газоанализатора рассчитывают по формуле (2):

8i =       ' ЮО %                     (2)

Ч

  • 10.1.2 Результат поверки считать положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблице В.1 Приложения В настоящей МП-239/12-2020.

11. Оформление результатов поверки

  • 11.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 10 настоящей методики поверки.

  • 11.2 При положительных результатах поверки газоанализатор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

  • 11.3 При отрицательных результатах поверки газоанализатор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на газоанализатор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Разработчик:

Инженер по метрологии

Стажер

Г.С. Володарская

А.Ф. Исангужин

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке газоанализаторов

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов

Определяемый компонент

Диапазон измерений

Номинальное значение определяемого компонента в ГС, пределы допускаемого отклонения

Номер ГС по реестру ГСО или Источник ГС

ГС№ 1

ГС №2

ГС№3

ГС №4

Сероводород

(H1S)

от 0 до 100 млн’1

азот

-

-

-

о.ч. сорт 1-ый по ГОСТ

9293-74

-

9 ±1 млн’1

50 ±5

млн’1

95 ±5

млн'1

ГСО 10706-

2015

Кислород (Ог)

от 0 до 25 % об.д.

азот

-

-

-

о.ч. сорт 1-ый по ГОСТ

9293-74

-

12,5 ±1,25

% об.д

22,5 ±2,5 % об.д.

-

ГСО 10706-

2015

Оксид углерода (СО)

от 0 до 1000 млн’1

азот

-

-

-

о.ч. сорт 1-ый по ГОСТ

9293-74

-

45 ±5 млн’1

500 ±25

млн’1

950 ±50

млн’1

ГСО 10706-

2015

Приложение Б

(обязательное)

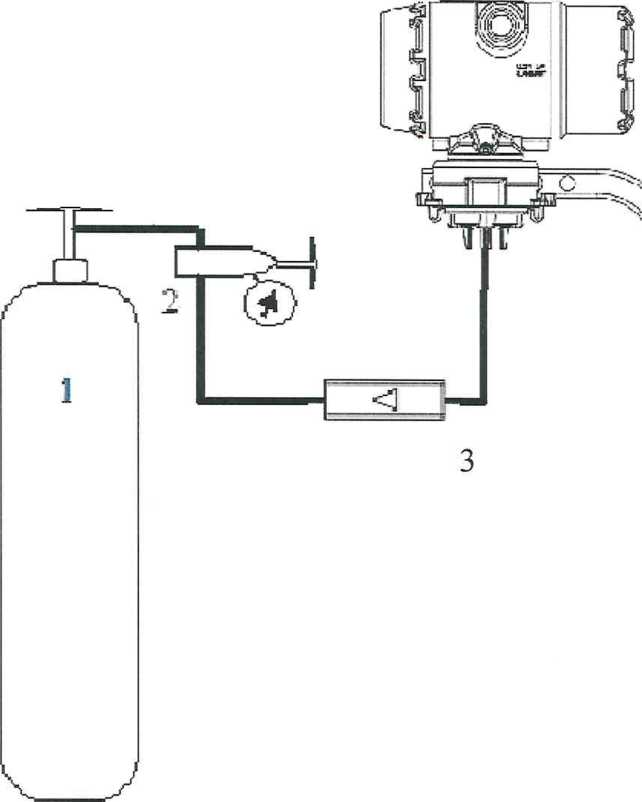

Схема подачи газовых смесей, при поверке газоанализатора
  • 1 - источник ГС (баллон с ГС, ГГС 03-03 и т.д.); 3 - ротаметр (индикатор расхода);

  • 2 - вентиль тонкой регулировки;                4 - газоанализатор;

Рисунок Б.1 - Схема подачи ГС, при поверке газоанализаторов

Приложение В

(обязательное)

Метрологические характеристики

Таблица В.1 - Метрологические характеристики

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой погрешности

абсолютной

относительной

Сероводород

(H2S)

от 0 до 100 млн’1

от 0 до 10 млн’1 включ.

±1,5 млн’1

-

св. 10 до 100 млн’1 включ.

±15 %

Кислород (О2)

от 0 до 25 % об.д.

от 0 до 25 % об.д.

±1 % об.д.

-

Оксида углерода (СО)

от 0 до 1000 млн’1

от 0 до 50 млн’1 включ.

±5 млн’1

-

св. 50 до 1000 млн’1 включ.

-

±10%

9
