ВАТТМЕТР ДОТЛОЦЩЖСЙ МОДНОСТИ M3-5I

ТЕКНИЧВОКОК СПИСАНИЕ и инставд ПО ЭКСШИТЛЦИИ 1.401.034 ТО

ВНИМАНИЕ I

ИамЕенЕй вп reieiy праапеив в ванне документа вэ вкадлызв.

14

I

Рис.I. ВяеаидЯ ввд ваттметра M3-5I.

• I. НАЗНАЧЕНИЕ

• 1.1. Еаттметр поглощаемой мощности ИЗ-51 дреднаэкачся для измерения мощности синусоидальных СВЧ сигналов и среднего значения мсаиости ивцульсио-модулировакяых СЕЧ сигнале» в коаксиальных трактах £7x3.

Внешний вид ваттметра КЗ-51 показан ка рис.1. Ваттметр состоит из измерительного блока и измерительного тержалектрического преобразователя.

• 1.2. Рабочие условии эксплуатации:

температура окрувахшей среда от 263 до 323 К (от минус IC до ПЛЯС 50 °C);

относительная влажность воздуха до S5 % при температуре

303 К (30 ОС);

капряяекиа сети 22С±22 В. частота 50д£),5 Гц; напряжение сети 22С±И В. частота -1001.12 Пу

атмосферное давление 60-105,7 кПа (46D-B30 мм рт.ст.).

Х.З. Сонорные области применения: измерение выходной мощности измерительных генераторов и других источников СВЧ сигналов, поверка ваттметров классов 15 и 25, измерение затухания чвтырех-полясников, измерение уровня излучения о применением калиброванных антенн.

• 2. ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 2.1. Бвттаетр относится к классу 4/ОЛ ГОСТ 8.4CI-80 в диапазоне частот от 0,02 до 12 ГГц и к классу 6/0,1 ГОСТ 0.401-60 в диапазоне частот свыше 12 до 17,85 ПЦ.

Соответственно основная погрешность ваттметра без учета рассогласования а погрешности дополнительных переход® ио превышает значений:

»             - I)] %                      (I)

в диапазоне частот от 0,02 до 12 ГГц

f ^[б+С. I(g - I)] £                   (2)

в диапазоне частот свыше 12 ж> 17,85 ГГц.

где Рх - конечное значение установленного предела измерений;

Рх - показание ваттметра,

• 2.2. Еря работе с переходами. входящими в комплект преобразователя, погрешность ваттметра но превышает значений:

С переходом 5.43ХОДВ-01 в диапазоне частот 0,02-4 ГГц и с перс-ходом. 5.-433-02I-CI.в. диапазоне частот O.CfelO ITu

™ . '■/>< ' -

—-                             i-)j g

с переходом 5.433.022-01 в диапазоне частот 8.24-I2.C5 ГГЦ

4>tlKW),I(g - I>J %

с переходом 5.433.023-01 в диапазоне частот 12,05-17,44 ПЦ

- I)j i

Примечание: Погрешность ваттметра при работе с переходами 5.433.020-01 в 5.433.021-01 не превышает значения+[lObC.I(£i

Рх

при поверие о помощью преобразователя отдаксей мощности, аттеото-

оркмечааде» В общепромышленном гополиевдн блок ваттметра ия-мерительннг упаковывается в коробку 6.87S.II3-I3, преобразователь BSMopweatraR с комплектом упаковывается а лани 4, TEI.057-04.

• 3.2. Дги поверки ваттметра в метрологгчвшкга органах видус-каетея комплект комбинированный 4.068.846, который поставляется для поверочных органов по требоваидю заказчика.

Состав комплекта приведен в табл.5.

• 4. УСТРСЙСТВО И РАБОТА ВАТТМЕТРА И ЕГО

СОСТАВНЫХ ЧАСТЕЙ

• 4.1. Ifcratrpn действия

• 4.4.1. В основу работы ваттметра целован принцип преобразования мощности СВЧ в тепловой вид энергия л намерения образуемой на выходе измерительного преобразователя (далее преобразователя) тер-моЭЙ), которая дропорциональва подведенной к нему мощности СВЧ.

• 4.1.2. Основвыьа блоками ваттметра является цреобразеветаяь, в которой цроисходат преобразование СВЧ модности, и блок ваттметра взмермолышй Я2’4-66 с цифровым индикатором, црянопсжаэываппим величину измеряемой модности в нкБт, мВт.

• 4.1.3. Опясасте приксдаа действия измерительного блока приведено в техническом спирают 2.720.056 ТО.



Рио.2, Схема злектричвская структурная измерительного блока ваттметра

4.A.4. Преобразовав® СЗЧ мощности происходит непосредственно в нитевидных термопарах, которые является СВЧ согласованной нагрузкой, вклпчеквой на конце отрезка паремиаего тракта пресб-разоваталя.

• 4.2. Схема электрическая принципиальная измерительного блока Я2М-66

Схема ялектричесизя цршщиютзльная измерительного блока Привалова в техническом описании 2.720,056 ТО.

• 4.2.1. Списание структурной схемы измерительного блока Я2М-66.

Структурная схема измерительного блока ваттметра (рис.2} включает в себя:

-усилитель постоянного тока (УПГ);

• - аналого-цифровой преобрававатедь (АЦП);

• - управляпиее устройство;

• - источник питания;

• - калибратор мощности переменного тока;

• - калибратор мощности постоянного тока.

УПГ усиливает выходное иалряхавив преобразователя до значения. необходимого для устойчивой работы АЦП.

АЦП преобразует напряжение постоянного тока в интервалы времени, заполняемые импульсами опорной частоты, количество которых, пропорциональное подводимой к преобразователю СВЧ мощности, подсчитывается счетчиком цифрового индикатора АЦП.

Управляющее устройств содержит злементы для автоматического или дистанционного переключения пределов язмереикн и индикации условного обозначении измеряемой величины.

Источник питания выдает напряжение для всех перечисленных выше узлов измерительного блока.

Калибратор живости переменного тока обеокечивает на нагрузке 220 ж 40С Ом уровень мощности 800 мкВт. Сн используется для са-мокалябревки ваттметров МЗ-5Х, JH3-52, Ш-53,

Калибратор мощности воотоиявого тока обеспечивает иа кагруэве 50 Он уровень мощности 800 мВт. Он используется для самокаяибров-ки ваттметров, работающих с преобразователями на средний и больвой уровни мощности.

• 4.2.2. Органы управления и контроля.

Управление работой ваттметра может осуществляться непосредственно вручную, полуавтоматически и дистанционно, для чего преду-

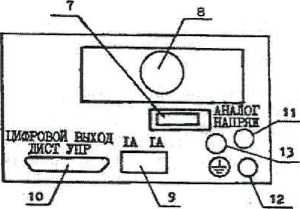

Гис.З. Расположение органов управления на передней (а) и задней (б) панелях измерительного блока ваттметра.

смотрена на передней и задней панелях измерительного блока соот-ввтстэдтаие органы управления и цриооедиквтедьиые разъемы (рнс.З). Возле органов управления яа панелях имеется надписи и условные обозиачеяяя. Ниже приводится перечень надписей, наименование и назначение орланов управления:

• 1. СЕТЬ БКА. Тумблер включения ваттметра.

• 2. ГРУБО >0^ ТОЧНО. Потенциометры для грубой я точной установки. вуля.

• 3. ▼ Потенциометр для регулировки усиления в процессе калибровки ваттметра.

• 4. ВХОД. Разъем для присоединения измерительного преобразователя.

• 5. РЕЖИМ РАБОТЫ. Переключатель для переключения ройков работы.

• 6. 800 и». Разъем дая присоединения измерительных калориметрических преобразователей средвего и большого уровней мощности при калибровке ваттметре ва постоянной токе.

• 7. СЧЕТЧИК. Регистрация времени наработки.

В, Радиатор транзистора.

• 9. Кратка держателей вставок плавких.

• 10. 1ИИРСЭСЙ ВЫХОД ДИСГ УПР. Разъем для включения в автомат»-зжроваинув евдтеау.

• 11. АНАЛОГ БЛИЖЕ. Разъем для присоединения аналогового авдк-катсра.

• 12. ~ 220 V 30 YA 50 Ви 400 Ни. ВВОД шнура питания.

• 13.   (?) КхемкЕ ваидтного заземления.

• 4.3. Схеиа злэктрическая цринцшиажявя измерительного преобразователя

  • 4.3.1. Схема электрическая принципиальная термоэлектрического преобразователя 4.681.471 приведена в приложения I.

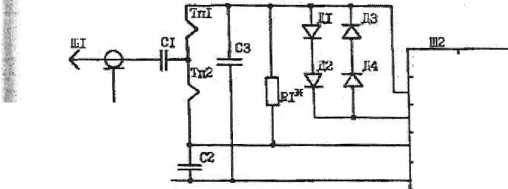

СНЧ сигнал со входа преобразователя через конденсатор CI, смонтированный ва конце вяутреииего проводника отрезка коаксиальной линии, поступает непосредственно на две последовательно соединенные между собой нитевидные пленочные термопары Тп1, Тп2, где св и рассеивается. Напряжение тормоЭДС, образуемое в результате нагрева термопар, подается ев контакты 1,2 низкочастотного разъема Ш2.

Так как термопары находятся вккиченвыми. как в цепь переменного тока высокой частоты, так я в цепь постоянного тока, то чтсба асклячить взаимное влияние этих цепей в преобразователе установлены конденсаторы С2 в СЗ.

Гюлупроводаиксвне дасды Д1-Д4 зиодадаст тарюпары от прямого воздействия паразитных сигналов, возникавших при рааличвых переходных процессах в приборах, причем дасда Д1-Д2 защипают от паразитных сигналов положительной тюхярвоетж, а диода ЛЗ-Д4 — отрицательной. Подмючешга диодов к термопаре происходит только после присоединения кабеля к преобразователю (приложение 2). Кабель предназначен для соединения првобравоваталя с измерительным блоком.

• 4.4. Схема электрическая соединений ваттметра

Схема алектричеохая соединений ваттметра представлена в приложении 2.

Преобразователь У1 присоединяется к измерительному блоку У2 посредством экранированного кабеля. Ваттметр может включаться в автоматическую систему о дистаяцконным управлением с помсадыз разъема ИИ/У2 и соедиянтелъяого кабеля (в комплект ваттметра не входят) 3 выдавать силил ка .Цкфро-пвчатавчед устройство. При этом не допускается соединили контакта И4/29 (общий) с корпусом измерительного блока и внешних устройств.

В цроцеосо работы измерительный блок ваттметра вырабатывает Аналоговый сигам в падает его яа гнэаза разъема Ш1/У2. Посредством этого разъаиЕ г ооотавтствутпсго кабели (кабель ва рисунках не показан) аналоговое напряжение может быть подведено к аналоговому индикатору. Значение аналогового напряжения 3 В на нагрузке не менее ICO кСм цри конечном значении любого из пределов измерения.

• 4.5. Конструкция

  • 4.5.1. Конструкция измерительного блока Я24-66.

Блок ваттметра измерительный Я34-66 сксмповсваи в типовом малогабаритном корпусе» Все узлы измерительного блока выполнены с применением печатного монтажа. Некоторые крупногабаритные элементы в органы ущивленля крепятся к корпусу самостоятельно. В случав необходимости вещяпие измерительного блока следует производить как указано в техническом описании 2.72Q.O56 ТО.

В заднюю панель измерительного блока вмонтирован алектрокимж-чеокий счетчик времени (реоурсомер) типа 303-2,5-12;6, предназначенный дай опредедания суммарного времени наработки ваттметра при его настройке, испытаниях, эксплуатации.

Отсчет наработанного времени производится по делению якали. Против которого находятся мениск правого столбика ртутя»

Если зазор между двумя столбиками ртути переместило’ на 90-95 % (не более) всей шкалы, нужно изменить направление отсчета путем смани пахяряооти гагаакия счетчика. Ери ®мы отсчет будет проИвведиться в обратном порядке.

Более подробное описание конструкция измерительного блока приведено в техническом описании 2.720.056 ТО.

• 4.5.2. Конструкция измерительного щэеобразователя.

Измерительный преобразователь 4.601.471 (приложение 2) представляет собой отрезок коаксиального СВЧ тракта 07x3 со ставдарт-

khm разъемом типа IB вариант I по ТОСТ 13317-80. На торцевой поверхности центрального проводника смонтирован конденсатор И из тикоадсвай керамики, сбессечквашй! малое сопротивление токам СВЧ и т.редятствухтий проникновении постоянного тока в цепь СВЧ.

Внутри преобразователя на сопласуплвй пластине, изолированней ст яорцуса преобразователи, устанавливаются термопара. С обкладок конденсаторов, хонтактиругаих с соишсукщей пластиной, про-изведится съем напряжения терыоЭДС.

В корпусе преобразователя устанавливается плата с диодами Д1-Д4.

Для зашиты от воздействия внешних электромагнитных полой преобразователь закрывается экраном, роль которого выполняет металлический ксжух, на котором кропится разъем.

• 5. ШРКИР0ВАНИ2 и шадагрсвлнив

  • 5.1. Наямеиоваяие ваттметра, условное его обозначение и гол изготовления указываются только в эксплуатационной покумянтяция,

  • 5.2. Налыенавание и условное обозначение измерительного блоха каиеоены в верхней части лицевой панели.

  • 5.3. Заводской порядковый номер измерительного блока и год изготовления расположены в левом верхнем углу задней панели.

  • 5.4. На хоиухе преобразователя нанесены наименование, номер чортела,год изготовления и значение максимальной входной мощности.

  • 5.5. Все элементы и составные части, установленные на шасси, панелях и печатках платах измерительного блока, имеет, даркировцу позиционных обозначений в соответствии с позиционными обозначениями перечней элементов к электрическим принципиальным схемам.

  • 5.6. Измерителыгый блок я преобразователь, поднятые СГК. пломбируются мастичными пломбами, которые устанавливаются на верхней и вхжкей крышках измерительного блока и кокухе преобразователя.

• 6. СЕЖЕ УКАЗАЖЯ ПО ЭКСПСТЛТДЦЕ1

  • 6.1. Лоске длительного хранения следует произвести внеапий осмотр, опробование, а затем поверху метрологических параметров согласно разделу 12.

  • 6.2. При внешнем осмотре необходимо проворить:

• - сохранность пломб. Повреждение пломб потребителем является ^рулением правил эксплуатации;

• - комплектность согласно табл,4;

16

• - отсутствие видимых механических повреждений, вякаяиих на точность показаний ваттметров;

• - налично и прочность крепленая органов управления к коммутация, четкость фиксация ях положений, плавность вращения ручек органов настройки, величие предохранителей в измерительном блоке Я2М-66;

• - чистоту гнезд, разъемов и клемм;

• - состояние соединительных кабелей, переходов.

• 6.3. При работе в полевых условиях необходимо предусмотреть меры защиты ваттметра ст иепосредетвеаиого попадания па него атмосферных ссадков в виде дождя и енота, то есть работать в закрытом помецении или временном укрытии (в палатке, под навесом).

• 6.4. Сделать отмотку в формуляре о начале оксодувтаци я записать показания счетчика наработки.

В процессе эксплуатации показания счетчиха периодически 4 раза в год записываются в формуляр .

До включения ваттметра необходимо ознакомиться с разводами 1,4,6,7.6,9 описания.

• 7. УКАЗАЛИ) МЕР БЕЗОПАСНОСТИ

  • 7.1. По степени защиты от поражения злектряческамтоном прибор относится к классу Cf и I (для экспорта) ТОСТ 12.2.007.0-75.

  • 7.2. В приборе имеются постоянное и переменное напряжения

220 6, опасные для жизни, поэтому при эксплуатации, контрольно— -профижктическкх и регулировочных работах, производимых с прибором, строго соблюдайте соответствующие мары предосторожности:

перед вщаяевием прибора в сеть убедитесь в исправности сагового соединителького шнура в соедините клемму " @ " с шиной защитного заземлений. Отсоединять клемму " (£) " от шины защитного заземления допускается только после отсоединения всех остальных элементов;

работа о прибором без заземления категорически запрещается; замену любого элемент® производите только при отвлеченном от сети соединительном шнуре;

щи регулировании и измерениях в схеме прибора пользуйтесь надежно пэолврованвым инструментом к пробниками.

• 7.3. При работе прибора совместно с другими приборами еда включая™ его в состав установки необходимо заземлять все приборы.

• 7.4. К работам по профилактике и ремонту прибора допускаются лица, прошедагее инструктаж к одавагие зачет ио техника Осэопаеквота.

е. пдаотсекд к работе

• 6.1. Перед началом работа следует внимательно изучить техническое описание я инструкцию по экседуатацки ваттметра и измерительного блока ЯЯ4-6в, а таихв ознакомиться о расположением и назначением органов управления и контроля на передней и задаей панелях измерительного блока (п. 4.2.2).

• 6.2. Разместить ваттметр на рабочем месте, обеспечив удобство работы и условия естественной вентиляции.

0.3. Проварить, заземлен ли измерительный блок.

• 6.4. Установить тумблер СЕТЬ ВКЛ на передней панели в нижнее положение.

• 8.5. Присоединить к измерительному блоку преобразователь с помсшьо кабеля соодаиительяого.

  • 5.6. Установить гмэрсклЕЧатель ТЕКИМ РАБОТЫ в положении АВТ.

• 8.V. Подсоединить кабель питания к сети. Оотааьные- органы управления могут находиться в произвольном пслозмаи.

• 8.6. Для избежания повреждения преобразователя статическим алеятрячествои категорически запрещается прикасаться к контактам разъема РСТВ4.

• 9. Е0Ш0К РАБОТЫ

  • 9.1. Подготовка к проведем™ измерений

    • 9.1.1. Тумблер СЕТЬ ВКЕ ла измерительном блоке переводят в верхнее положение. При згой должны загореться цифры на табло и лампочка подсвета условного обозначения единицы измерений.

    • 9.1.2. Ко проведения измерений ваттметр прогревают в течение 20 мин.

    • 9.1.3. После прогрева устанавливают нуль на пределе РУЧ I, поворачивая вправо (влево) ручки установки нуля ГРУБО и ТОЧНО.

    • 9.1.4. Производят опробоваив ваттметра. При отсутствии на входе преобразователя мощности и нормальной работе измерительного блока с поисдоо ручек установки пуля ГРУБО и ТОЧНО на табло должно устанавливаться показание

000,0 jajr на пределе РУЧ I;

СШЗ juB на пределе РУЧ 2;

00,00 аи ва пределе РУЧ 3.

J

• 9.1.5. Озуиествлягт калибровку ваттметра. Лля этого следует;

• - перевести пареклкпвтвль РЕШ РАБОТЫ в положение 600 ря и. поворачивая ручку потенциометра у , устшюввть на табло показание 800 мкВт;

• - перевести переключатель РЕИИ РАБОТЫ в положение АЗТ.

• 9.2. Проведение измерений

  • 9.2.1. Ваттметр обеспечивает измерение мощности в следуицих режимах;

• - ручное переключение прадедов измерений (положение переключателя FEEMM РАБОТЫ - РУЧ I, РУЧ 2, РУЧ 3); соответственно конечные значении пределов; 300 мкЭг-3-IO мВт;

• - автоматическое переклвчеяио пределов (положение переключателя РЕШИ РАБОТЫ - АНТ);

• - лвотанциомное управление (положение переключателя РЕЖЛ

работы - дают).

Примечание. Во избежание вывела измерительного преобразователя из строя пря измерении средней мощности шцудасио-ыедудироваа-ккх СВЧ сигналов оператору следует помиедь, что импульсная мощность не должна превкиать I Вт при средней мощности кв более Кг² Вт. При едой:

РсрчРг'Р-Т,

где Рср - средой мощность иипудьсяо-модуларованаого сигнала, Вт;

Рк - импульсная мощность, Вт;

Р - частота импульсов, Гц;

V- житель кость импульсов, с.

Длительность импульсов не должав цравдвать 10 мкс.

• 9.2.2. Для проведения измерений в режиме ручного переключения пределов измерений следует прежде всего установить переключатель РЕЖИМ РАБОТЫ в такое положение» чтобы дредпояагаеинЯ уровень измеряемой исадссти не правилах конечное значение выбранного предела. Затем присоединить преобразователь к выходу источника €34 мощности, сцустл нескольхо секунд отсчитать показание цифрового индикатора. После етогэ определить значение измеряемой мощности по формуле;

Ризи=----ft-.                  ОТ)

Кв(1-|Гдр|²)

где Рх - показание цифрового индикатора;

К» - коэффициент эффективности, борется из формуляра на ваттметр для ссответствухщей частота измерения;

]Гпр, - м.дуль хоеффщиэитв отраженна преобразователя.

Есдуль коэффициента отражения преобразователя |Тщ>| апреле-

■ ляетс/; со Сордуле:

. (8) ЙИУ*1

где Кети - коэффициент стоячей волан преобразователя.

Примечание. Если при измерениях используются хоахоиальяме и коаксиально-волаоводане перехода, значение Кэ с переходами загас-длятся по формуле:

К* &ЧС»-в .                        (Ва)

гае 1$э - эйвчеяге коэффициента эффективности измерительного преобразователя, указанное в формуляре ваттметра для соответствуигего диапазона частот;

в - □ - ври проверке с Переходами 5.433.020-01 и 5.433.021-01 па частотах до 4 Иц;

а = 0,01 - при проверке с переходом 5.433.321-01 на частотах свыпе 4 до Ю ГГц;

а - 0,03 - при проверке с переходом 5.433.022-01 на частотах свыше Е,24 до 12,05 Ейв

а = 0,02 - при проверке с переходам 5,433.023-01 iia частотах свыше 12,05 до 17,44 ГГц.

Если повавакик цифрового индикатора «енее 0,1 от .конечного значении выбранного предела измерсцшЯ, следует переключатель ЕЕ8ИМ РАБОТЕ перевести в положение, ссотвадотвухнее более низкому пределу измерений-

Ерд неизвестном уровне мощности переключатель РЕШИ РАБОТЫ следует устанавливать в положение РУЧ 3.

Оператору следует помнить, что в процессе- измерений при не-посревотвендом педкиачевил измерительного преобразователя к выходу источника СВЧ модности возникает иограшоотъ, обусловленная нессстветствием выходного тапгедаиоа преобразователя ваттметра воя-новсму (характеристическому) сопротивлению линии передачи. Чтобы исключить Из результата измерений эту Еогреодость, необходимо значение измеряемой мощности определить из выражения:

Рзд_н- Рх^Т-Гг-Гщ^ Кэ(1-|Гпр|2) гке Гт, 3Yp - комплексные значения кое^клиентов ограадния ганора-ioj?a и из?хери1¹ешънзго БресФраэоветэля на изьгаряемой частоте-

Сйкчно известны только модуля ко&ффизаентов отражение и за результат измерений принимается аначение, найденное из ■выражения (7J

Ргам—--тя—

Кэ(1-|гцр|²)

Ери этом погрешность рассопяасовааи составит

Spac=42[TrJ-|rizpj                     (К)

Моду» коэффициента отражения генератора |гт) определяется из формулы (8), гдб Кети берется ив эксплуатационной документации ва генератор.

• 9.2.2. Режим работы ваттметра с автоматическим переключением пределов попользуется при работе ваттметра в автсматиэиравапаих цифровых измерительных системах.

• 9.2.4. При дистаямгояяон управлении прсизводатся дистанционное переключение пределов измерений с помопдю потенциальных сигналов (значение логического иуда $0,4 В, логической единицы

2,4 В), поступали»: от цифровых измерительных систем.

• 9.2.5. Следует помнить, что доеобраэователл требуют б вредного обращения с ними и во избежании выхода из отрок на должны перегружаться модностью сверх установленной норда 10 мВт.

• 9.2.6. В процессе измерений оператор Должен производить, периодическую проверку уотановки пуля (п.9.1.3), для чего необходимо снять со входа СВЧ мощность.

• 10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ

их УстншЕйиа

• 10.1. Ееыоит измерительного блоха ваттметра может производиться только в специализированных ремонтных органах или поверочных лабораториях.

Ремонт как гарантийных, так и нэгарантийвмх преобразователей должен производиться ка заводечйготовптеле.

• 10.2. Для доступа к узлам и элементам измерительного блока необходимо отключить его от сети и вскрыть в соответствии с указаниями, приведенными в п.4.3.1 2.720.056 ФО.

Ю.З. Прежде чем начать ремонт иеиодоавного узла, необходимо Проверить поступление на авто входных сигналов и наличие немнпаль них питающих напряжений,

• 10.4. При проведайте ремонта следует строго вылежать мары безопасности, указанные в раздела 7.

• 10.5. Перечень наиболее возможных веисщжвностей и указам» по их устранении приведены в табл.6.

пределы измерзши

Основные технические характеристика средств поверка

• 12.3.3. При проверив прдеседшттелыщх размеров греойравоьа-телей и переходов производить контроль оледуиаих размеров:

в пресбравоватедях 5,28       ;

в переходах 5.433.020-01. 5.433.021-01. 5.433.C22-OI, 5.433,023--01 по стороны розетки 5,26_q

в перехода 5.433.020-01 со стороны видки 8,24*®*“; в переходе 5.433.02I-GI со сторож вядхи 9,5^‘jq.

Проверку указанных размеров производить е демоса.» индикатора №10 с наконечником 8739-5010 из ксммекта комбинированной) 4.068.846. Проверку пркссщдлкитедьедх размеров фланцев волноводно-всаксиаль-нкх переходов и соосности преобразователей проводят о помоедю микроскопа или других средств измерений, обЬспечивщода; требувиуп точность.

Результаты проверки считается удовлетворительными, если црк-еседи-читедыше размеры и соосность преобразователей и присоединительные размеры волвоводыо-коакслальных переходов соответствуют требованиям ГССТ 13317-60.

• 12.3.4. Опробование работы ваттметра врс^зводктоя по Ш1.9.1.Х-9.1.5 для огидаки его исправности бев применения средств поверия. Неиседавиый ваттметр также бракуется и направляется в ремонт.

• 12.3.5. Определение Коти преобразователя производится с помад» панорамного измерителя Коти РК2-47 (рно.4) на частотах 0,62 и 0,3 ГГц и с помощью линии 71-34 (рдп.5) на частотах 10-17,85 ГГц, причем иопитыеаот оба преобрааоветелл.

Б табл.? приведены проверяемые точки.

Результаты испарений считаются, удовлет'ворителыими, если Кети не превышает 1,3 в диапазоне частот до 12 ГГц и 1,4 - в диапазоне частот свыше 12 ГГц.

• 12.3.6. Определение основной погрешности ваттметра производится «соденвым методой с помощью калибратора СВЧ модности и измерительного блока ваттметра КЗ-22.

Для определения основной погрешности ваттметра на частоте 12 ГО? используется структурная схема рис.6. С целью повышения точности измерений мощности во вторичном плече калибратора применяет цифровой вольтметр постоянного тока В7-23, которым ивывряют напряжение постоянного тока на рабочем термисторе преобразователя СВЧ калибратора MI-9A. Последовательность проведения измерений следуимя. После подготовки приборов к измерениям в соответствии с их инструкциями по виопхуатацки и калибровки поверяемого ваттметра по халибратору, встроенному в измерительный блок 834-66, производят измерение напряжения на рабочем термисторе преобразователя калибратора MI-ЗА (и₁). Затем ва вход калибратора MJ-9A подается такой уровень мощности СЕЧ, чтобы показание прибора МЗ-22 било 2-3 мВт. Одновременно измеряют капрчхазс на рабочем термисторе преобразователя калибратора NI-6A <и_г> к фиксируют показание испытуемого ваттметра (Рх) на соответстщхцем предала измерений (режим работы РУЧ). Оодовяуп погреакость ваттметра определяет по формуле:

? L _ (ufol^KKI-Irqpl⁸? 1._{1СОг (П)}

( Гх-Кзат-Rt”          J

где S' - основная погрешность, %;

R_v.. - сопротивление рабочего теармвотора измерительного преобразователя калибратора MI-9A в Qi, записывается из паспорте на калибратор;

К ват - коэффициент затухания перехода 2.236.О16С^рапаоивавт-ея из аттестата ва переход;

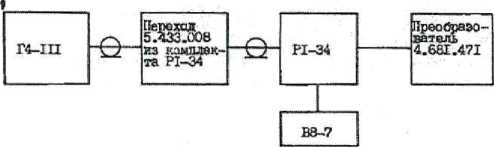

Рис.4, Схема электрическая структурная для измерения

Кого изиередвлькнх преобразователей на частотах

0,02 и 0,3 ГГц

Уис-5. Схема едектричоекня структурная едя измерения

Сети коаксиальных измерительных преобразователей в диапааоде частот Ю-Г7.85 ГГц

nL- коэффициент передачи калибратора модности MI-ЭА на частоте 12 1Тц, записывается ив аттестата на калибратор;

Ка - боротая ив форкулнра на ваттметр дли частоты 12 ГГц;

Г' цр - коэффициент отрезания прообразсватедя поверяемого ваттметра с. переходам 2.235.016-02 (аз поверочного комплекте 4.068.646 ) ,

определяемый по формуле (8).

Г* цр определяется черев намеренное значение Коти ио методике П.12.3.5 с использованием измерительной линия M-I9/I и переходов - полноводно-коаксиального 5.433.023-СГ ив комплекта ваттметра КЗ-51 и волноводного 17x6/16x8 из коыплпкта линии PI-I9/I.

Измерения проводят ио менее 3 раз и за результат принимает среднее арифметическое из трех значений, вычисленных по формула (П).

Определение основной погрешности ваттметра на частоте

17,85 ГГц, производят, пользуясь схемой, апалопгчнвй рис.6 с тем отличием, что вместо калибратора KI-ЭА и генератора T4-III иоед-вуетоя калибратор водности MI-IDA и генератор Г4-114 соответственно. Переход 32-109 при этом не используется. Кроме того, преобразователь ждачкяаещод к калибратору мощности MI-IOA через переход 2.236.016-433  ( из поверочного комплекте

4.066.846 ).

Процесс измерения и определения основной погреакжти такой ке, как и на частоте I? ГГц. При этой в формулу (II) педотавлипт численные значения величин Kf. <£,ГЕр, ссотввтствуише калибратору мощности KI-ША и преобразователи с переходом 2.235.0IB-O3 на частоте 17,85 ГГц. Кстп преобразователя с переходам измеряется по схеме, аналогичной р*я.5, используя при етсм измерительную линяв П-13А и генератор Г4-114. Ка берется ив формуляра на ваттметр лая Частоты 17,85 ГГц. Кзат записывается иа аттестата на переход 2.236.016-03. Шверка производится с обеими преобразователями.

Результат поверки ваттметра считается удовлетворительным, если измеренное значение основной потряаности не цревавает норм, приведенных в тайл.7.

• 12.3.7. Определение Кет ц измерительного пресбразсватедя с переходом 5.433.020-01 на частотах DJ5 и 1ГГН производите.⁰. со структурной схеме рип.4, в которой к измерителю РК2-47 присоединяется преобразователь с переходом. Спрадвлеаиа Кот и преобразователя с переходам! на частотах 3; 5,5; 8,24; 10; 12,05; 14; 16,7 ГГц

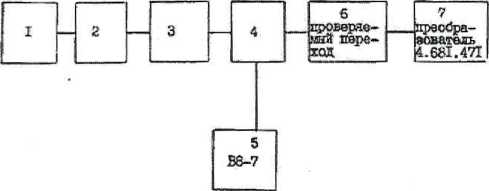

Fssc.7. Схема влектрвчвская структурная дня проверки Кети иекарвтвлькопо преобразователя с переходами в дяапааояе частот 3-16,? ГГц

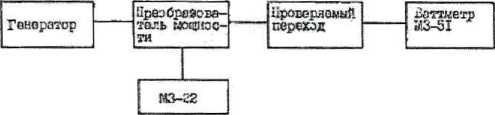

Рис .8. Схема элехтрячвекая структурная проверки тегретности ваттметра с Переходами

производится по структурной схеме рис.7.

Типы приборов I, 2, 3, 4, 6 на схеме ряс.7 в зависимости от проверяемого перехода Е частота указан» в табл.9.

Таблица 9

Г4-80   32-13 на 33-7/1 из

комплекта комплекта Г4-80    PI-22

Г4-80 отсутств. отсутств.

Результаты проверки считается удодадтворительанми, если величина Кети преобразователя с переходами ко преныпает значений, приведенных в табл.7.

• 12.3.8. Проверка подрешвости ваттметра о дополеитвлывди переходами производится по структурной схеме ряе.8.

Тип генератора, преобразователя (калибратора) модности для конкретного перехода и частоты указаны в табл.10.

илшвдоеательиссть проведения иэмаренай слсдулгея. Ероиэводят подготовку приборов к иэмврокшая В с-сотвптствки с их инструкциями по эксплуатации. Калибруют проверяемый ваттметр по калибрртсру, встроышсед- в иамерительвый блок }12!А-66. Затем на вход пресоразо-ватеда (калт.оратора> мощиооти подается такой уровень мощности СВЧ, чтобы показание прибора ИЗ—22 было в пределах 2-3 нВт (Ро). Фиксирует показание испытуемого ваттметра (Рх) на ссствстствушим пределе нзмарений (режим работа РУЧ}. Погрешность ваттметре с переходами определяется по формуле:

S « I--Рь-с4К'э(Х-]Г*пр|^я) юс %         (12)

Кзат-Рх

где Го - показание МЗ-22 мВт;

оС - всяффиодшгт передачи калибратора (преобрсзозатеия) кой-iicctz иг атвеотата на калибратор;,

К‘з - коэффициент эффективности измерительного преобразователя с пераходаии, вычисляется по формуле (8а);

|Г‘пр[- модуль коэффициента отраяонаа преобразователя с прсверге-вмым переходом {и с переходом 17x3/13x6 при. проверке ваттметра с переходом 5.433.D23-0I};

Кзат - коэффициент затухания перехода 17x8/16x2 равный 1,005 (при проверке ваттметра с переходами 5.433.020-Ш, 5.433.021-01, 5.433.022-01 Кват=11;

Рх - показание ваттметра ИЗ-51 в мВт.

Изморвнда проводит не менее 3 раз и за результат принимает сроднее арифметическое из трех значений, ввчэслеккых по формуле (12).

Результаты прс-варкх ваттметра с переходами считается удовлот-всритмыааа, если язмвр^жсе значение основное гетрегашети не сропгагает корм, приведен;®* в табл.7.

12.4. Сфсрмлетее результатов поверки,

• 12.4.1. При государственной поверке положительные результаты офсриЕЮТся в виде свидетельств о госуларотвеияой поверке по форма, уотаповленяой Госстандартом ССОР, или записывается в раздал формуляра "Периодическая поверка основных норматгашо-техчическпх характеристик" я заверяются поверктелвм о ианесегиеи оттиска поверя-твлыиго клейма.

• 12.4.2. Ери ведомственной поверке гологательнве результата записывается в рабочий протокол поверки я заверяются в порядке, установленном органом ведсмственной метрологической службы. Фермы протоколов приведены в приложения 4.



12-4.3. Запрещается вяцусв в обращение я применение ваттметров, прошедших поверку с отрицательвыма результатами.

• 13. ПРИМА ХРАЕЕНЖ

13.X. При хранении ваттметры могут находиться в упакованном вида и содержаться в отапливаемых поыедвяиКх до Ю лет при температуре окружажего воздуха ст 27В до 313 К (от S до 40 °C), отвоаи-отямитадьная влажность Воздуха до 80 % при температуре 29В К (25 °C) или в неотапливаемых помещениях до 5 дат при температуре скрудаивего воздуха от 223 до 3X3 К (от минус SO до плюс 40 °C), относительная влажность до 98 Й при температуре 296 К (25 °C).

• 13.2. В помааеиетх для хранения ве должно быть пыли, паров кислот и далочей, вызывавших коррозии.

И. ТНШСПОРГИИЖАНИЕ

I4.L Тдра, упаковка и маркирование упаховки

• I4.I.I. При транспортировании используется отдельные укладочные ялики для блока измерительного и комплекта измерительного преобразователя. Укладочные ялики, обернутые водонепроницаемой бумагой и обвязанные шпагатом, помещают в одак транспортный яияк, который изнутри дастлая водоведроивдаемой бумагой.

Для приборов, доставляемых на эксперт, укладочные ящики помещает в полиэтиленовые чехли.

Пространство между ставками укладочных и тракопортного ящиков заполняет до уплотнения прокладками из гофрированного картона.

Крышки транспортных ящиков прибивают гвоздями и обтягивают вавки по торцем стальной лентой или проволокой и пломбируют.

Маркирование яликов для транспортирования производится в соответствии о ГОСТ 14192-77.

• 14.1.2. Зковдуатецяоядая документация на ваттметр размешана в укладочном ялике измерительного блока. Товаросопроводительная дскумоятацяя размещена на верхнем слое прокладочного материала под водонепроницаемой обивкой верхней крышки транспортного ялика.

• 14.2. Условия транспортирования

• I4.2.I. Допускается транспортирование ваттметра в транспортной таре всеми видами транспорта при температуре окрузаадегс воздуха от минус 50 до плюс 65 °C.

При транспортировании воздушным транспортом прибери е упаковке должны размешаться в герметизированных отсеках.

• 14.2.2. При транспортироведай должна Сеть предусмотрена защита от пспедания атмосферных осадков и ныли. Не допускается кантование ваттметра.

• 14.2.3. Перед транспортированием ваттметров вторичная упаковка производится в соответствии о п.14.1.

С2

ы

СЗ

Ки2

ГА

ПодбЕфйятся при регулирсъакия

ГА

E2

Ш1

4

IE/72

Ооновнне елбменти термоэлектрического прообразояятллл 4.681.471

Измерения проводили:

т-

V

Прсдодиеиие таблицы

ничеодях данных.

Поверяемые точки. ГГд
