Методика поверки «Комплексы программно-технические «ДАТС»» (4252-021-57249073 МП)

УТВЕРЖДАЮ

Заместитель директора

Татарстан»

«

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Комплекс программно-технический «ДАТС»

Методика поверки

4252-021-57249073 МП

Настоящая методика распространяется на измерительные модули, входящие в состав комплекса программно-технического «ДАТС» (далее по тексту ПТК «ДАТС»), с входными и выходными электрическими сигналами, для которых нормированы пределы допускаемых погрешностей без нормирования в отдельности характеристик систематической и случайной составляющих погрешности.

Настоящая методика устанавливает требования к объему, условиям поверки, методам и средствам экспериментального исследования метрологических характеристик и порядку оформления результатов поверки.

ПТК «ДАТС» подлежит как первичной, так и периодической поверке.

Интервал между поверками - 4 года.

1 Операции поверки

Операции поверки, которые должны проводиться при поверке измерительных каналов ПТК «ДАТС» с указанием разделов настоящей методики, где изложен порядок их выполнения, приведен в таблице 1.

Таблица 1.

Примечание:

• • После ремонта или замены любого из измерительных компонентов ПТК «ДАТС» поверку измерительного канала выполняют по пунктам первичной поверки.

• •  * - операция не проводится, если счетчики электрической энергии, подключенные к комплексу, не хранят в своей памяти зафиксированного на время 00:00:00 значения электрической энергии нарастающим итогом;

• •  ** — операция не проводится, если счетчики электрической энергии, подключенные к комплексу, не вычисляют усредненные мощности на интервалах 30 минут.

2 Средства поверки

• 1. Калибратор процессов многофункциональный Fluke 726, ПГ ± 0,01 %;

• 2. Калибратор многофункциональный МС 1200, ПГ ±0,015 %;

• 3. Установка для проверки электрической безопасности GPI-735A, ПГ ± 1 % (0,1 -5) кВ, ПГ ± 5 % (1 -500) МОм, ПГ ± 10 % (501 -2000) МОм, ПГ ± 20 % (2001 -9900) МОм;

• 4. Приемник сигналов точного времени УСВ-2, ПГ ±10 мкс.

2.7 Персональный переносной PC-совместимый компьютер с операционной системой WINDOWS, конфигурационной программой КТМ «Пирамида» и прикладным программным обеспечением.

Примечание:

• • Все применяемые средства измерений должны иметь действующие свидетельства о поверке.

• • Допускается применение других средств измерений и контроля с аналогичными или лучшими метрологическими характеристиками. В качестве замены Устройства синхронизации времени УСВ-1 рекомендуется использовать Радиочасы МИР РЧ-01 (разработка НПО «МИР»).

3 Требования к квалификации поверителей

Поверка комплекса должна осуществляться поверителем, аттестованным в соответствии с действующим законодательством.

4 Требования безопасности

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей" (изд. 3), ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 22261-94, указаниями по безопасности, изложенными в руководствах по эксплуатации ПТК «ДАТС», применяемых эталонов и вспомогательного оборудования.

Персонал, проводящий поверку, должен проходить инструктаж по технике безопасности на рабочем месте и иметь группу по технике электробезопасности не ниже 2-ой.

5 Условия проведения поверки и подготовка к ней

Поверка измерительных каналов ПТК «ДАТС» должна проводиться в нормальных условиях:

• • температура окружающего воздуха (20±5) °C;

• • относительная влажность окружающего воздуха (30 - 80) %;

• • атмосферное давление (84 - 106) кПа;

• • практическое отсутствие внешнего магнитного поля;

• • напряжение питания от сети переменного тока (220±4,4) В, частотой (50±0,5) Гц, при коэффициенте гармоник не более 5 %.

Примечание: При невозможности обеспечения нормальных условий поверку проводят в фактических условиях эксплуатации. Условия поверки ПТК «ДАТС» на месте эксплуатации не должны выходить за пределы рабочих условий указанных в технической документации на ПТК «ДАТС» и эталоны.

Перед началом поверки поверитель должен изучить руководства по эксплуатации ПТК «ДАТС», эталонов и других технических средств, используемых при поверке, настоящую методику и правила техники безопасности.

6 Проведение поверки

• 6.1 Внешний осмотр.

При внешнем осмотре ПТК «ДАТС» проверяют:

• • наличие паспорта и свидетельства о предыдущей поверке;

• • соответствие комплектности ПТК «ДАТС» паспортным данным;

• • маркировку;

• • наличие необходимых надписей на лицевых панелях ПТК «ДАТС» и измерительных модулей, входящих в состав ПТК «ДАТС».

• • состояние коммуникационных и энергетических линий связи (шин, кабелей)

Не допускают к дальнейшей проверке компоненты ПТК «ДАТС», у которых обнаружено:

• • неудовлетворительное крепление разъемов;

• • обугливание изоляции;

• • грубые механические повреждения наружных частей, органов регулирования и управления и прочие повреждения.

• 6.2 Проверка электрической прочности и сопротивления изоляции.

  • 6.2.1 Проверка электрической прочности.

Электрическое сопротивление между болтом (клеммой) заземления и корпусом проверяется у каждого шкафа, входящего в комплект проверяемого комплекса. Проверка электрического сопротивления между болтом (клеммой) заземления и корпусом выполняется с помощью миллиомметра.

Результаты проверки считаются положительными, если значение электрического сопротивления между болтом (клеммой) заземления и корпусом каждого шкафа, входящего в комплект поверяемого ПТК, не более 0,1 Ом.

• 6.2.2 Проверка сопротивления изоляции.

Электрическое сопротивление изоляции между цепями питания и корпусом проверяется у каждого шкафа, входящего в комплект проверяемого комплекса. Электрическое сопротивление изоляции измеряется мегомметром с номинальным напряжением 500 В между каждой из клемм (контактов) разъема сетевого питания и корпусом шкафа. Отсчет показаний производить по истечении 1 минуты после начала измерения.

Результаты проверки считаются положительными, если измеренное значение электрического сопротивления между каждой из клемм (контактов) разъема сетевого питания и корпусом каждого шкафа, входящего в комплект комплекса, составляет не менее 20 МОм.

• 6.3 Опробование.

ПТК «ДАТС» и эталонные средства измерения после включения в сеть прогревают в течении времени, указанного в эксплуатационной документации.

Опробование ПТК «ДАТС» проводится в соответствии с руководством по эксплуатации - путем выполнения тестов, предусмотренных его программным обеспечением.

Результаты поверки считаются положительными, если выполнение тестов прошло безошибочно.

Примечание: Допускается совмещать опробование с процедурой проверки погрешности измерительных каналов ПТК «ДАТС».

• 6.4 Проверка допускаемой приведенной погрешности измерения напряжения и силы постоянного тока.

Определение погрешности выполняют в 7 точках X, ( 0* %, 20 %, 40 %, 50*% 60 %, 80 %, 100* % ) диапазона измерений.

• 6.4.1 Проверка допускаемой приведенной погрешности канала измерения напряжения.

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• • Подключить к входу ПТК «ДАТС» выход калибратора напряжения (силы постоянного тока).

• • Подать на измерительные входы контрольный сигнал с калибратора напряжений.

• • Запустить программу и считать входные значения.

• • Сравнить измеренные значения с контрольными.

• • Рассчитать допускаемую приведенную погрешность измерений по формуле:

А = [(U_3m i -    i)/U_MaKC ]• 100%о,

где U_3m t - значение i -го контрольного сигнала с калибратора напряжений, Сизы i - значение измеренное i -ым каналом ПТК «ДАТС», и_макс ~ значение напряжения, соответствующее верхней границе диапазона измерения напряжения.

• Повторить перечисленные действия для остальных контрольных точек.

Результаты считаются положительными, если полученные значения погрешностей не превышают ±0,1 %.

• 6.4.2 Проверка допускаемой приведенной погрешности измерения силы постоянного тока.

Выполнить п.6.4.1, задавая с калибратора значения силы тока, вместо значений напряжения.

Допускаемую приведенную погрешность измерений для данного случая рассчитать по формуле:

А = [(1_эт i ~ 1изм i)/I_MaKC ]* 100%,

где 1_эт i - значение i -го контрольного сигнала с калибратора напряжений,

1изм i ~ значение измеренное z -ым каналом ПТК «ДАТС»,

1_макс ~ значение напряжения, соответствующее верхней границе диапазона измерения силы постоянного тока.

Результаты считаются положительными, если полученные значения погрешностей не превышают:

• - для диапазона ± 20 мА: ± 0,1 %

• -  для диапазонов 0.. .20 мА; 4.. .20 мА: ± 0,2 %

Примечание: Для однотипных входов ПТК «ДАТС» допускается проводить проверку погрешности во всех точках, указанных в п.6.4, только для двух входов (любых или, при наличии результатов предыдущей поверки, имевших наибольшие погрешности). Для остальных однотипных входов того же экземпляра модуля, достаточно проверить погрешность в точках, отмеченных «*», поскольку однотипные измерительные каналы ПТК «ДАТС» имеют параллельнопоследовательную структуру.

• 6.5 Проверка допускаемой приведенной погрешности воспроизведения сигналов телеуправления напряжения и силы постоянного тока

Определение погрешности выполняют в 6 точках Х₍ которые соответствуют ( 0 %, 20 %, 40 %, 60 %, 80 %, 100 % ) воспроизводимого диапазона.

• 6.5.1 Проверка допускаемой приведенной погрешности воспроизведения сигналов напряжения.

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• Подключить к аналоговому выходу ПТК «ДАТС» вход работающий в режиме цифрового вольтметра (цифрового миллиамперметра).

• Подать на аналоговые выходы ПТК «ДАТС» устанавливаемые напряжения по

п.6.5.

• • Выполнить измерение напряжений на выходе с помощью цифрового вольтметра.

• • Рассчитать допускаемую приведенную погрешность воспроизведения по формуле:

Л = [(U_ebixi~ U_U3Mi)/U_MaKc]* 100%,

где и_вых i - значение i -го воспроизводимого сигнала напряжения с калибратора напряжений,

U_U3M i ~ значение измеренное цифровым вольтметром для i -го канала ПТК

«ДАТС»,

и_макс ~ значение напряжения, соответствующее верхней границе диапазона воспроизводимого напряжения.

• Повторить перечисленные действия для остальных контрольных точек, а также для напряжений противоположной полярности, если это требуется.

Результаты считаются положительными, если полученные значения погрешностей не превышают ± 0,2 %.

6.5.2. Проверка допускаемой приведенной погрешности воспроизведения сигналов силы постоянного тока.

Выполнить п.6.5.1.

Допускаемую приведенную погрешность воспроизведения для данного случая рассчитать по формуле:

где 1_вых i - значение i -го воспроизводимого сигнала силы постоянного тока,

1изм i - значение измеренное цифровым милиамперметром для i -го канала ПТК «ДАТС»,

1_макс ~ значение силы тока, соответствующее верхней границе диапазона воспроизводимой силы тока.

Результаты считаются положительными, если полученные значения погрешностей не превышают ± 0,2 % .

• 6.6 Определение абсолютной погрешности при измерении текущего времени. Порядок проведения поверки:

  • 6.6.1 Подключить персональный компьютер (ПК) к комплексу (при отсутствии АРМ).

  • 6.6.2 Синхронизировать время на ПК с текущим времени Устройства синхронизации времени УСВ-1 (см. документацию на используемое устройство).

  • 6.6.3 Синхронизировать время комплекса с текущем временем на ПК.

  • 6.6.4 Через сутки повторить пункт 6.9.2.

  • 6.6.5 Запустить на ПК конфигурационную программу контроллера. Вызвать окно «Дата и время» (см. Руководство по эксплуатации). Внешний вид этого окна представлен на рисунке 1.

’а Дата и время

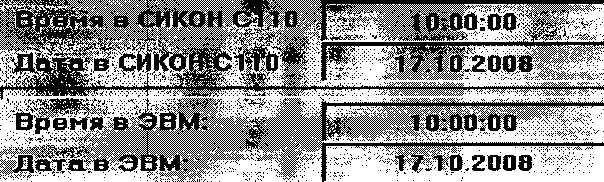

Рис. 1 - Окно «Дата и время»

• 6.6.6 Сохранить в памяти ПК снимок экрана, нажав на клавиатуре клавишу «Print Screen».

• 6.6.7  В любом графическом редакторе, например «Paint», посмотреть содержимое буфера обмена, для чего необходимо на клавиатуре нажать «Ctrl + V» или «Shift + Insert».

• 6.6.8 Вычислить абсолютную погрешность при измерении контроллером текущего времени по формуле:

где: АТ- погрешность измерения текущего времени контроллером;

Т_к - время контроллера;

Т_э - время ПК.

Результаты поверки считаются удовлетворительными, если погрешность при измерении текущего времени контроллером (АТ) не превышает ±3 с в сутки.

Примечание. При проведении поверки во время эксплуатации контроллера, при отклонении температуры эксплуатации от нормальной (20±5 °C), следует учитывать дополнительную температурную погрешность: ±0,3 с/°С в сутки.

• 6.7 Определение относительной погрешности при измерении электрической энергии нарастающим итогом за сутки.

  • 6.7.1 Для проведения поверки должны выполняться следующие условия:

• • должны быть выполнены пункты 6.1 — 6.3 настоящей методики;

• • в течение суток не должно быть пропаданий питания контроллера (общее время пропадания питания не более 1,8 секунды);

• • не должно быть повреждений линий связи от счётчиков до контроллера в составе комплекса;

• • счетчики должны быть настроены на ежесуточную фиксацию значения электрической энергии нарастающим итогом во время 00:00:00;

• • контроллер должен быть настроен на ежесуточную фиксацию значения электрической энергии нарастающим итогом во время 00:00:00.

• 6.7.2 Подключить ПК к контроллеру.

• 6.7.3 С помощью ПК и конфигурационной программы контроллера считать зафиксированные показания электрической энергии нарастающим итогом на время 00:00:00 по каждому каналу измерения (учета) -E_Ki и занести в таблицу 2.

Считывание информации с контроллера можно производить с удаленной ПК, например, с АРМ диспетчера.

• 6.7.4 Последовательно подключить ПК к каждому счетчику и с помощью конфигурационной программы, прилагаемой к счетчикам, считать зафиксированные показания электрической энергии нарастающим итогом на время 00:00:00 с каждого счетчика - Е_а и занести в соответствующую таблицу протокола поверки.

• 6.7.5 Определить относительную погрешность при измерении электрической энергии нарастающим итогом, зафиксированной на время 00:00:00, по следующей формуле:

Е_С1

Результаты поверки считаются удовлетворительными, если относительная погрешность при измерении электрической энергии нарастающим итогом, зафиксированной на время 00:00:00 (Di) не превышает ±0,1%.

• 6.8 Определение относительной погрешности при измерении мощности, усредненной на интервале 30 минут.

  • 6.8.1 Для проведения поверки должны выполняться следующие условия:

• • 1) должны быть выполнены пункты 6.1 - 6.3 настоящей методики;

• • в течение суток не должно быть пропаданий питания контроллера (общее время пропадания питания не более 1,8 секунды);

• • не должно быть повреждений линий связи от счётчиков до контроллера в составе комплекса;

• 6.8.2 Выбрать интервал времени, за который необходимо получить значение мощности, усредненной на интервале 30 минут.

• 6.8.3 Последовательно подключить ПК к каждому счетчику и с помощью конфигурационной программы, прилагаемой к счетчикам, считать соответствующие значения в счетчиках. При этом следует учитывать, что счетчик может быть настроен различным образом, и передавать значение 30-минутной мощности в контроллер либо с учетом конкретных коэффициентов трансформации трансформатора тока и трансформатора напряжения (TTC4i = THi, THC4i = THi), либо без их учета (TTC4i = 1, THC4i = 1). Поэтому необходимо считать значения коэффициентов трансформации с шильдика счетчика или из паспорта протокола присоединения и внести коэффициенты TTi и THi в соответствующие ячейки таблицы в протоколе поверки.

• 6.8.4 Если в настройках счетчика TTC4i = 1, THC4i = 1, то значение 30-минутной мощности

для данного канала учета рассчитываются следующим образом:

PC4i = VC4i х TTi х THi

где:

• • VC4i - 30-минутная мощность для данного канала учета (показание счетчика) без учета коэффициентов трансформации;

• • TTi - коэффициент трансформации трансформатора тока, взятый с шильдика счетчика или из паспорта протокола присоединения для данного канала учета;

• • THi - коэффициент трансформации трансформатора напряжения, взятый с шильдика счетчика или из паспорта протокола присоединения для данного канала учета.

• 6.8.5 Если в настройках счетчика учитываются коэффициенты трансформации трансформатора тока и трансформатора напряжения (TTC4i = THi, THC4i = THi), то с помощью конфигурационной программы счетчика необходимо получить соответствующее значение 30-минутной мощности для данного канала измерения (учета) PC4i и внести в соответствующие ячейки таблицы в протоколах поверки.

• 6.8.6   Подключить ПК к контроллеру согласно схеме, приведенной в Приложении А и с помощью конфигурационной программы контроллера считать значение 30-минутной мощности по каждому каналу измерения (учета) контроллера PKi.

Считывание информации с контроллера можно производить с удаленной ПК, например, с АРМ диспетчера.

• 6.8.7 Определить относительную погрешность при измерении мощности, усредненной на 30-минутном интервале:

  где:

  PK_t - РСЧ, PC4_i

  х100%

• • PC4i - значение 30-минутной мощности в счётчике для данного канала измерения (учета) с учетом коэффициентов трансформации по току и напряжению;

• • PKi - значение 30-минутной мощности в контроллере для данного канала измерения (учета).

Результаты поверки считаются удовлетворительными, если относительная погрешность при измерении мощности, усредненной на интервале 30 минут (Di), не превышает: ±0,2%.

• 6.9 Методика проверки идентификации ПО.

6.9.1 Определение цифрового идентификатора ПО

Для определения цифрового идентификатор ПО необходимо найти и запустить файл ModulesControl.exe, программа контроль модулей, в папке с установленной программой.

Во вкладке «Список модулей» указать путь «C:\P2kServer\Metrology.dll» и нажать кнопку «Старт». В вкладке «Журнал контроля модулей» будет указан, идентификационного наименования ПО Metrology.dll, цифровой идентификатор -9FA97BA8, рисунок 1.

n Кон i pom. нодут-й

■ о ! Старт

® © ©

Открыть сценарий Сохранить сценарий 1 Сохранить журнал

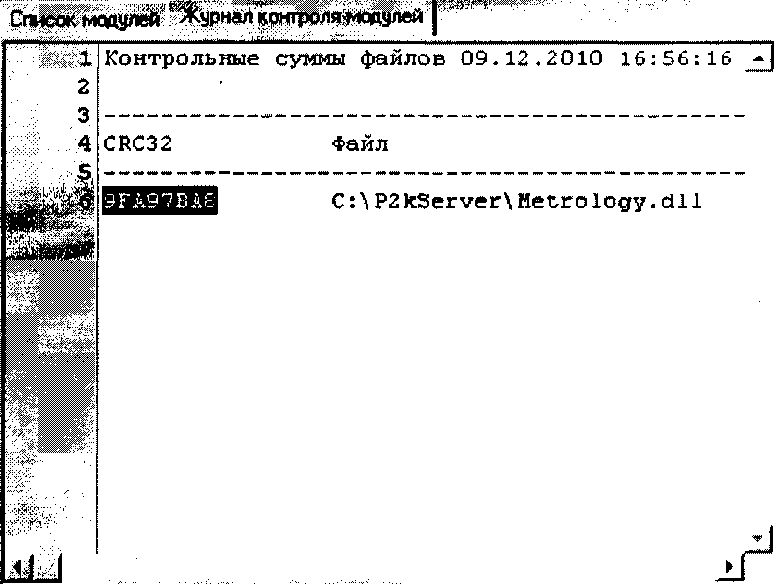

Рисунок 1 - Цифровой идентификатор ПО СИ Комплекс программно-технический «ДАТС»

7. Оформление результатов поверки.

При положительных результатах оформляют протокол (Приложение 1) и свидетельство о поверке, согласно ПР 50.2.006-94 и ПТК «ДАТС» допускают к эксплуатации.

При отрицательных результатах поверки оформляется извещение о непригодности, форма которого приведена в ПР 50.2.006-94, в этом случае ПТК «ДАТС» к дальнейшей эксплуатации не допускается.

Приложение 1.

Протокол поверки комплекса программно-технического «ДАТС».

• 1. Условия проведения поверки:

• • температура окружающего воздуха -_________°C ;

• • относительная влажность окружающего воздуха -______________%;

• • атмосферное давление -_____________кПа;

• 2. Проверка электрической прочности и сопротивления изоляции. Сопротивление изоляции более - 10 МОм (менее 10 МОм ).

Пробоя и/или перекрытия по изоляции - не произошло ( произошло).

• 3. Проверка допускаемой приведенной погрешности измерения сигналов напряжения.

  № п/п	Значение напряжения на входе ПТК «ДАТС», U3mi ,В.	Значение напряжения, измеренное каналом ПТК «ДАТС», Цизм i •> В.	Значение допускаемой приведенной погрешности, Д,%
  1	2	3	4

4. Проверка допускаемой приведенной погрешности измерения, сигналов силы

постоянного тока.

5. Проверка допускаемой приведенной погрешности измерения термометров сопротивления.

6. Проверка допускаемой приведенной погрешности воспроизведения сигналов

напряжения.

7. Проверка допускаемой приведенной погрешности воспроизведения сигналов, силы постоянного тока.

8. Проверка допускаемой абсолютной погрешности воспроизведения сигналов

частоты.

9. Проверка измерительного канала компенсации температуры «холодного»

спая.

10. Определение абсолютной погрешности при измерении текущего времени.

Погрешность при измерении текущего времени контроллером /АТ) не превышает ±_____с в сутки.

И. Определение относительной погрешности при измерении электрической энергии нарастающим итогом, зафиксированной на время 00:00:00.

12. Определение относительной погрешности при измерении мощности, усредненной на интервале 30 минут.

13. Наименование и идентификационный номер программного обеспечения совпадают/не совпадают с заявленными (ненужное зачеркнуть).

14.

Комплекс программно-технический «ДАТС» заводской номер______________,

на основании результатов поверки признан годным ( не годным ) и допущен ( не допущен) к применению.

Поверитель:   _____________________ /______________________________________/.

19
