Руководство по эксплуатации «Калибратор напряжения, П327» (2.380.002 ТО)

Тип. ЗИПа, IX-87

и инструкция по эксплуатации

2.380.002 ТО

КАЛИБРАТОР НАПРЯЖЕНИЙ

• 10.5. Поверка калибраторов напряжения

Поверка калибраторов производится сличением напряжений калибратора П327 с напряжением поверяемого калибратора. Операции поверки и порядок их выполнения должны устанавливаться соответственно поверяемому устройству.

• II. УКАЗАНИЯ ПО ПОВЕРКЕ

• 11.1. Настоящий раздел устанавливает методы и средства поверки калибратора.

Поверка производится поэлементным методом.

• 11.2. Операции поверки

При проведении поверки должны выполняться следующие операции:

внешний осмотр (п.П.5.1);

опробование правильности функционирования (п.11.5.2); определение метрологических характеристик (п.II.5.3).

Операции поверки указаны для нормальных условий эксплуатации и выполняются с периодичностью один год.

• 11.3. Средства поверки

При проведении поверки должны применяться следующие средства поверки:

компаратор напряжений Р3003 класса точности 0,0005; нановольтамперметр P34I класса точности 2,5; предел измерений 250 п И;

термометр для контроля температуры окружающего воздуха с разрешением 0,5 °C;

вольтметр переменного напряжения для контроля напряжения сети класса точности не ниже 1,0.

Взамен компаратора Р3003 и нановольтамперметра допускается применение другой аппаратуры, удовлетворяющей условиям поверки.

Поверочная схема указана на рис.4. Монтаж схемы выполните медными изолированными свитыми экранированными проводниками. Схему расположите на металлизированной изолированной поверхности, соединив металл с корпусами приборов.

Заземление схемы допускается только на измерительную

землю.

• 11.4. Условия поверки

Для проведения поверки должны соблюдаться следующие нормальные условия применения по ГОСТ 22261-82I

температура окружающего воздуха (20   5)°C;

относительная влажность от 50 до 80$; напряжение питающей сети (22O.±4,4)V ; частота питающей сети (50+1) Hz или (60±I,2) Hz ; атмосферное давление 84-106,7 кРа (630-800 mm ). Калибратор выдерживается в нормальных условиях применения в течение .

• 11.5. Проведение поверки и обработка результатов наблюдений.

• 11.5.1. При внешнем осмотре должны быть установлены: исправность контактных зажимов;

надежность закрепления отдельных частей калибратора; соответствие маркировки калибратора требованиям технических условий;

соответствие комплектности калибратора (кроме запасных частей) требованиям технических условий.

• 11.5.2. Опробование калибратора

При опробовании должно быть проведено определение пра -вильности функционирования калибратора, которое производится в соответствии с п.9.1.5.

• 11.5.3. Определение метрологических характеристик

• II.5.3.1. Поэлементная поверка декады и подстройка напряжения калибратора на пределах I;I0; 100mV и IV с использованием компаратора Р3003, операции и последовательность их выполнения, приведены в разделе 9.Проверка погрешности напря жения калибратора на пределах I; 10; 100 mV производится в схеме рис.5 путем сравнения напряжения десяти ступеней проверяемого предела с напряжением первой ступени предыдущего предела. Компаратор Р3003 используется в режиме работы с внешним нановольтметром, в качестве которого используется нановольтамперметр P34I. Перед каждым измерением должен быть проверен и подстроен комплектный нуль системы или учтено его смещение. Положения переключателей калибратора, компаратора и нановольтметра приведены в табл.З.

Погрешность напряжения калибратора на пределах I; 10; 100/7 V не должна превышать предельных значений, указанных в табл. I.

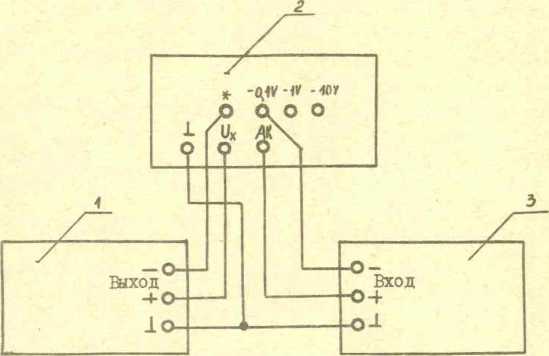

Схема проверки погрешности напряжения калибратора на пределах I; 10; IOOjUl/

• 1 - калибратор напряжений П327;

• 2 - компаратор напряжений Р3003 (задняя панель);

• 3 - нановольтамперметр P34I.

Рис. 5

• II.5.3.2. Поэлементная поверка калибратора с использованием потенциометра выполняется по методике, указанной для компаратора Р3003, с отличиями, определяемыми конкретным типом потенциометра.

Указанная ниже методика поверки предусматривает использование потенциометров типов P363/I-3, Р345, Р309.

Определение поправок включает следующие операции: установите переключатель пределов калибратора в положение "10 V ", кнопку - в положение КОНТРОЛЬ, переключатель декады - в положение I;

установите на используемом ряде переключателей потенциометра напряжение I V (Положение (10) 0...0);

выполните потенциометром измерение напряжения I V калибратора;

пользуясь потенциометрами калибровки калибратора, установите стрелку показывающего прибора автокомпенсатора потенциометра на нуль с разрешением 0,1//И;

выключите кнопку ИЗМЕРЕНИЕ потенциометра и установите переключатель декады калибратора в положение 2;

включите кнопку ИЗМЕРЕНИЕ потенциометра и отсчитайте по шкале автокомпенсатора напряжение

выключите кнопку ИЗМЕРЕНИЕ потенциометра и, повторив все указанные выше операции для положений переключателя декады от 3 до 10, определитесь»о тп.

Форма записи результатов и определение поправок указаны в п.9.2.3.

• 11.5.3.3. Подстройка напряжения калибратора на пределах I; 10; 100 mV и I Ус использованием потенциометров производится аналогично указанному в п.9.2.4 для компаратора с тем отличием, что измерение выходных напряжений калибратора производится потенциометром.

• 11.5.3.4. Проверка погрешности напряжения калибратора на пределах I; 10; 100 ji\! с использованием потенциометров производится аналогично указанному для компаратора Р3003 с тем отличием, что измерение выходных напряжений калибратора производится потенциометром.

• 12. ПРАВИЛА ХРАНЕНИЯ

  • 12.1. Калибраторы должны храниться в упаковке предприятия-изготовителя при температуре окружающего воздуха от 5 до 40°С и относительной влажности до 80% при температуре 25°С.

  • 12.2. Хранение калибраторов без упаковки следует производить при температуре окружающего воздуха от 10 до 35 °C и относительной влажности до 80 % при температуре 25 °C.

  • 12.3. Хранение калибраторов тропического исполнения следует производить по группе условий хранения I (Л) по

ГОСТ 15150-69.
