Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

СОГЛАСОВАНО

Заместитель директора по качеству ФГУП «РФЯЦ-ВНИИТФ им. академ.

Е.И. Забабахина»

С лежи'*'

РОС А1 ОМ

И.В. Мамаев

2021 г.

СОГЛАСОВАНО

Заместитель директора по производственной метрологии ФГУП «ВНИИМС»

Государственная система обеспечения единства измерений

УСТАНОВКИ ДЛЯ ПОВЕРКИ КИЛОВОЛЬТМЕТРОВ УПК-100

Методика поверки

МП 206.1-014-2021

г. Москва

2021

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки распространяется на установки для поверки киловольтметров УПК-100 (далее по тексту - установки), с заводскими №№ 002 и 009, изготовленные заводом "Микроприбор", Молдова, г. Кишинев, и устанавливает методы и средства их первичной и периодической поверки.

На поверку представляются установки, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации;

  • - методика поверки.

При проведении поверки следует руководствоваться указаниями, приведенными в п.п. 2-6 настоящей методике поверки и руководстве по эксплуатации.

Поверяемые средства измерений должны иметь прослеживаемость к ГЭТ 181-2010.

Методом, обеспечивающим реализацию методики поверки, является метод непосредственного сличения поверяемого средства измерений с рабочим эталоном того же вида.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

7

Да

Да

2 Опробование

8.3

Да

Да

3 Проверка относительной погрешности измерений напряжения постоянного тока

9и 10

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 Поверка должна проводиться при следующих условиях окружающей среды:

  • - температура окружающей среды, °C                 от +15 до +25;

  • - атмосферное давление, кПа                          от 84 до 106;

  • - относительная влажность воздуха, %                 от 10 до 80.

  • 3.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±10 %. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускают специалистов из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на поверяемое СИ и имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Специалист должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III до 1000 В и выше.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 5.1 При проведении поверки устройства должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Государственный вторичный эталон единицы электрического напряжения постоянного тока

от 1 до 100 кВ

±0,01 %

ДВИНА-

100

1

9.1

Вольтметр универсальный

U= от 1 до

500 В

U= ±0,02 %

В7-78/1

2

9.1

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

Измеритель нелинейных искажений автоматических

от 20 Гц до 19,9 кГц

±(0,05-К+0,05)

С6-11

1

3

Барометр-анероид метеорологический

от 80 до 106 кПа

±0,2 кПа

БАММ-1

1

3

Г игрометр   психо

метрический

от 20 до 90%

от 0 до 25°C

±7%;

±0,2°

ВИТ-1

1

3

  • 5.2  Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 5.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, свидетельства об аттестации эталонов единиц величин, сертификаты калибровки или аттестаты.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правила эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Перед проведением поверки необходимо ознакомиться с настоящей методикой, эксплуатационной документацией на поверяемые СИ и средства поверки.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемого СИ следующим требованиям:

  • - отсутствие механических повреждений, влияющих на работоспособность, отсутствие механических повреждений соединительных кабелей и разъемов;

  • - соответствие требованиям комплектности и маркировки, приведенным в РЭ;

  • - заводской номер и тип, нанесённые на корпус поверяемого СИ, должны быть чёткими и не допускать неоднозначности в прочтении.

  • 7.2 Соответствие требованиям комплектности и маркировки, а также отсутствие внешних механических повреждений проверяются визуально.

  • 7.3 Результат операции поверки по 7.1 считается положительным, если отсутствуют внешние механические повреждения, а комплектность и маркировка соответствуют требованиям РЭ.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 8.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на установку и используемые средства поверки.

8.3 Опробование
  • 8.3.1 Опробование установки проводят путем проверки ее работоспособности.

  • 8.4.2 При получении отрицательных результатов установка направляется в ремонт.

  • 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ

9.1 Проверка относительной погрешности измерений напряжения постоянного тока
  • 9.2.1 Соберите схему, приведенную на рисунке 1. При проверке на напряжении от 1 до 10 кВ используйте делитель напряжения ДИВ-10А, а при проверке на напряжении от 10 до 100 кВ делитель ДНВ-100.

  • 9.2.2 Включите питание приборов.

  • 9.2.3 Подайте с источника напряжения (ИВН-100 с ИВН100А) на вход ДНВ, из состава поверяемой установки, и эталона ДВИНА-100 значение напряжения 1 кВ и произведите одновременный отсчет показаний на эталонном и поверяемом оборудовании. Результаты измерений занесите в таблицу 4.

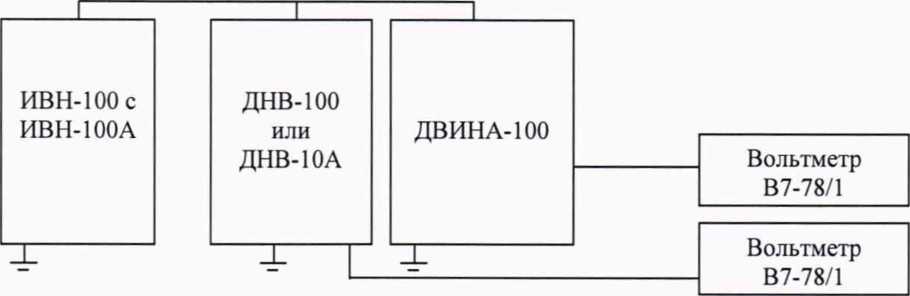

Рисунок 1 - Проверка погрешности измерений напряжения постоянного тока

  • 9.2.4 Повторите операции по п.9.2.3 подавая последовательно в порядке возрастания все остальные значения Ином таблицы 4. По окончании измерений снизьте до минимума напряжение и отключите его подачу. Заземлите установку.

Таблица 4 - Результаты измерений на напряжении постоянного тока

Ином» кВ

иднвь В

СТДНВ2. кВ

Нэь в

U32, кВ

5U, %

1 (ДНВ-10А)

5 (ДНВ-10А)

Ю(ДНВ-ЮА)

Ю(ДНВ-ЮО)

25 (ДНВ-100)

50 (ДНВ-100)

75 (ДНВ-100)

100 (ДНВ-100)

где:

UII0M, кВ - номинальное значение напряжения;

  • - 1Ь1 - значение напряжения, измеренное на выходе эталона;

  • - иэг - значение напряжения на входе эталона, посчитанное по измеренному в соответствии с калибровочными таблицами;

  • - Щнв1 - значение напряжения, измеренное на выходе делителя поверяемой установки

  • - U;ihb2 - значение напряжения, измеренное на выходе делителя поверяемой установки, умноженное па его коэффициент деления;

  • - 6U - относительная погрешность измерения напряжения поверяемой установкой.

  • 10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

    • 10.1 Для каждого измерения из таблицы 4 рассчитайте погрешность измерений по формуле:

6U = 100 (иднв2 - Пэг) / Мэг               (1)

  • 10.2 Результаты расчетов погрешностей занесите в соответствующие ячейки таблицы 4.

  • 10.3 Результат операции проверки считается удовлетворительным, если полученные значения погрешностей 5U нс превышают пределов ±0.1 %.

И ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 11.1 Положительные и отрицательные результаты поверки оформляются в соответствии с требованиями нормативных документов (ИД) Министерства промышленности и торговли РФ.

    С.Ю. Рогожин

    А.В. Леонов

Начальник отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»
