ИНСТРУКЦИЯ

Анализатор спектра N9040B

МЕТОДИКА ПОВЕРКИ

2016 г.

Настоящая методика поверки распространяется на анализатор спектра N9040B (далее -анализатор) компании «Keysight Technologies Products (М) Sdn. Bhd.», Малайзия, и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1.1 Перед проведением поверки анализатора провести внешний осмотр и операции подготовки его к работе.

• 1.2 Метрологические характеристики анализатора, подлежащие поверке, и операции поверки приведены в таблице 1.

Таблица 1

• 2.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

• 2.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

Таблица 2

• 3.1 К проведению поверки анализаторов допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованными в качестве поверителей).

• 4.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности».

• 5.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C (К)

  20 ±5(293 ±5);

  65 ±5;

  100 ±4 (750 ±30);

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

- параметры питания от сети переменного тока:

• - напряжение, В                            220 ±4,4;

-частота, Гц                                 50 ±0,5;

• - содержание гармоник, %, не более          5.

• 5.2 При проведении операций поверки на открытом воздухе должны соблюдаться условия, указанные в РЭ на поверяемый анализатор и средства поверки.

• 5.3 При отрицательных результатах поверки по любому из пунктов таблицы 1 анализатор бракуется и направляется в ремонт.

• 6.1 Поверитель должен изучить РЭ поверяемого анализатора и используемых средств поверки.

• 6.2 Перед проведением операций поверки необходимо:

• - проверить комплектность поверяемого анализатора;

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) рабочие эталоны и средства измерений, включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре проверить:

- отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений;

- исправность органов управления.

• 7.1.2 Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность анализатора, органы управления находятся в исправном состоянии.

• 7.2 Опробование

  • 7.2.1 Подключить анализатор к сети питания. Включить его и выдержать 30 мин.

  • 7.2.2 Убедиться в возможности установки режимов измерений и настройки основных параметров и режимов измерений анализатора.

• 7.2.2 Результаты опробования считать положительными, если при включении отсутствуют сообщения о неисправности и анализатор позволяет менять настройки параметров и режимы работы.

Определение (контроль) метрологических характеристик

7.3 Определение относительной погрешности частоты опорного генератора

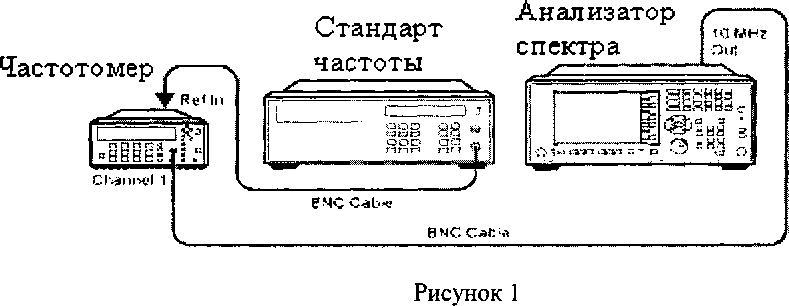

7.3.1 Собрать измерительную схему в соответствии с рисунком 1.

• 7.3.2 На частотомере установить время счета не менее 10⁷ мкс, перевести его в режим работы от внешнего источника опорного сигнала частотой 10 МГц, который подать от стандарта частоты.

До проведения измерений стандарт частоты прогреть не менее 2 часов.

По истечении времени самопрогрева анализатора, измерить частоту на выходе «10 МГц» анализатора.

7.3.3 Относительную погрешность частоты опорного генератора вычислить по форму-

где Fhom - номинальное значение частоты опорного генератора;

Бизм - измеренное анализатором значение частоты.

7.3.4 Результаты поверки считать положительными, если значения 3F находятся в пределах ±10‘⁷.

• 7.4 Определение неравномерности АЧХ анализатора

• 7.4.1 Неравномерность АЧХ в установленной полосе частот определять методом «постоянного входа».

• 7.4.2 Для определения неравномерности АЧХ в диапазоне частот от 3 Гц до 300 кГц используют генератор сигналов произвольной формы 33250А и мультиметр 3458А (рисунок 2). На генераторе установить уровень выходного сигнала минус 10 дБм. Определить и зафиксировать абсолютную погрешность измерений уровня как разность между показаниями мультиметра и значением выходного сигнала генератора на частотах 3, 50, 100 и 500 Гц; 1, 5, 10, 50, 100 и 300 кГц.

Генератор сигналов

33250А       Мультиметр

Рисунок 2

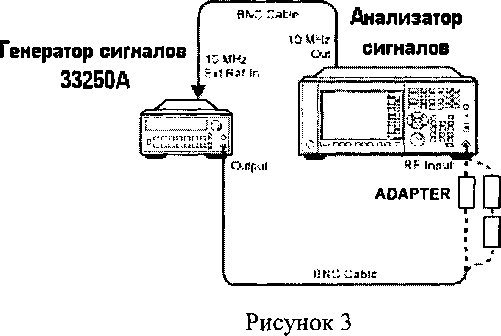

• 7.4.3 Соединить генератор с анализатором, как показано на рисунке 3. На анализаторе установить величину входного ослабления 0 дБ, полосу обзора 1 МГц. Произвести измерения неравномерности АЧХ на частотах 3, 50, 100 и 500 Гц; 1, 5, 10, 50, 100 и 300 кГц. Полученные значения зафиксировать.



ADAPTERS

• 7.4.4 Для определения неравномерности АЧХ в диапазоне частот от 300 кГц до 3,6 ГГц используют генератор сигналов E8257D, двухпортовый измеритель мощности с блоком измерительным Е4419В и первичным измерительным преобразователем 8482А и делитель мощности. Подготовить измеритель мощности к работе. Собрать схему согласно рисунку 4. На генераторе установить уровень выходного сигнала минус 10 дБм. Произвести измерения погрешности деления делителя мощности на частотах 300 кГц; 1, 5, 10, 150, 450 и 950 МГц; 1,25, 1,85, 2,25, 2,95 и 3,55 ГГц. Зафиксировать значения погрешности деления и учитывать ее в дальней

ших измерениях.

Делитель мощности

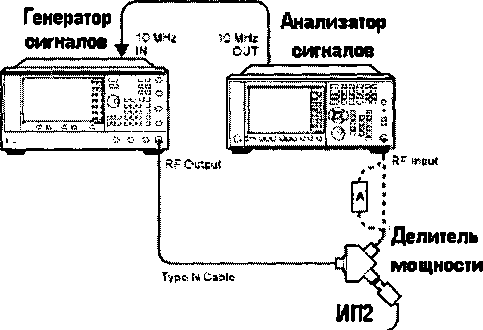

• 7.4.5 Отсоединить ИП1 от делителя. Освободившийся рукав делителя соединить с анализатором (рисунок 5). На анализаторе установить DC coupled, предусилитель выключен, полоса обзора 1 МГц, ослабление аттенюатора 10 дБ. Произвести измерения уровня сигнала уровня минус 10 дБм на частотах 300 кГц; 1, 5, 100, 150, 450 и 950 МГц; 1,25, 1,85, 2,25, 2,95 и 3,55 ГГц. Полученные значения зафиксировать, вычислить погрешность.

  Измеритель мощности



  Ch £

  ВЬС



  Рисунок 5

  ГА"] • ADAPTER

• 7.4.6 Для определения неравномерности АЧХ с включенным предусилителем используют аттенюатор с показанием ослабления 20 дБ. Соединить приборы как указано на рисунке 6. С генератора подать сигнал амплитудой минус 10 дБм. Произвести измерения погрешности деления делителя мощности на частотах 300 кГц; 1, 5, 10, 150, 450 и 950 МГц; 1,25, 1,85, 2,25, 2,95 и 3,55 ГГц. Зафиксировать значения погрешности деления и учитывать ее в дальнейших измерениях.

BHC Cable

Измеритель мощности

C-i в

Генератор сигналов

i

О

сам

Анализатор сигналов

ч.

Рисунок 6

• 7.4.7 Отсоединить ИП1 от делителя. Освободившийся рукав делителя с аттенюатором соединить с анализатором. На анализаторе установить DC coupled, предусилитель включен, полоса обзора 1 МГц, ослабление аттенюатора 0 дБ. Произвести измерения уровня сигнала минус 10 дБм на частотах 300 кГц; 1, 5, 10, 150, 450 и 950 МГц; 1,25, 1,85, 2,25, 2,95 и 3,55 ГГц. Полученные значения зафиксировать, вычислить погрешность.

• 7.4.8 Для определения неравномерности АЧХ с выключенным предусилителем в диапазонах частот от 3,6 до 8,4 ГГц (опция 508), от 3,6 до 13,6 ГГц (опция 513), от 3,6 до 26,5 ГГц (опция 526) используют генератор сигналов E8257D (опция 540 или 550), двухпортовый ваттметр N1914A с измерительным преобразователем 848 5А и делитель мощности (с рабочим частотным диапазоном до 26,5 ГГц).

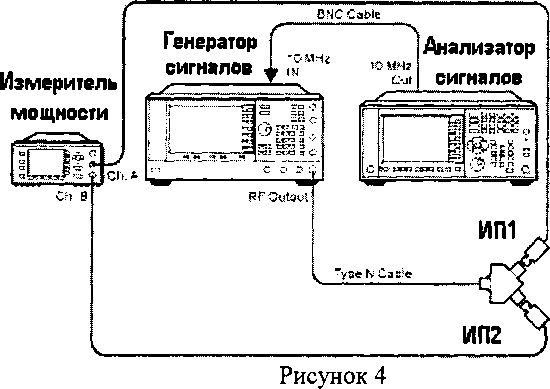

Подготовить ваттметр к работе. Собрать схему согласно рисунку 4. На генераторе установить уровень выходного сигнала минус 10 дБм. Произвести измерения погрешности деления делителя мощности на частотах 3,65; 5,05, 6,05, 7,05, 8,05 и 8,35 ГГц (для опций 508, 513, 526); 9,05, 10,05, 11,05, 12,05, 13,05 и 13,55 ГГц (для опций 513, 526); 14,05, 15,05, 16,05, 17,05, 18,05, 19,05, 20,05, 21,05, 22,05, 23,05, 24,05, 25,55, 26,05 и 26,45 (для опции 526). Зафиксировать значения погрешности деления и учитывать ее в дальнейших измерениях.

• 7.4.9 Отсоединить ИП1 от делителя. Освободившийся рукав делителя соединить с анализатором (рисунок 5). На анализаторе установить DC coupled, предусилитель выключен, полоса обзора 1 МГц, ослабление аттенюатора 10 дБ. Произвести измерения уровня сигнала минус 10 дБм на частотах 3,65, 5,05, 6,05, 7,05, 8,05 и 8,35 ГГц (для опций 508, 513, 526); 9,05, 10,05, 11,05, 12,05, 13,05 и 13,55 ГГц (для опций 513, 526); 14,05, 15,05, 16,05, 17,05, 18,05, 19,05, 20,05, 21,05, 22,05, 23,05, 24,05, 25,55, 26,05 и 26,45 (для опции 526). Полученные значения зафиксировать, вычислить погрешность.

• 7.4.10 Для определения неравномерности АЧХ с включенным предусилителем в диапазонах частот от 3,6 до 8,4 ГГц (опция 508), от 3,6 до 13,6 ГГц (опция 513), от 3,6 до 26,5 ГГц (опция 526) используют генератор сигналов E8257D (опция 540), двухпортовый ваттметр N1914A с измерительным преобразователем 8485D и делитель мощности (с рабочим частотным диапазоном до 26,5 ГГц).

Подготовить ваттметр к работе. Собрать схему согласно рисунку 4. На генераторе установить уровень выходного сигнала минус 10 дБм. Произвести измерения погрешности деления делителя мощности на частотах из п 7.4.9. Зафиксировать значения погрешности деления и учитывать ее в дальнейших измерениях.

• 7.4.11 Отсоединить ИП1 от делителя. Освободившийся рукав делителя соединить с анализатором (рисунок 5). На анализаторе установить DC coupled, предусилитель выключен, полоса обзора 1 МГц, ослабление аттенюатора 10 дБ. Произвести измерения уровня сигнала минус 10 дБм на частотах из п. 7.4.9. Полученные значения зафиксировать, вычислить погрешность.

• 7.4.12 Результаты поверки считать положительными, если значения неравномерности

  АЧХ анализатора находятся в пределах, дБм:

При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе

• - от 3 Гц до 10 МГц...................±0,46;

• - от 10 МГц до 3,6 ГГц...............±0,35;

• - от 3,5 до 8,4 ГГц

• - от 8,3 до 22 ГГц

• - от 22 до 26,5 ГГц

При ослаблении входного аттенюатора 0 дБ и включенном предусилителе

• - от 100 кГц до 50 МГц................±0,68;

• - от 50 МГц до 3,6 ГГц................±0,55;

• - от 3,5 до 8,4 ГГц

• - от 8,3 до 13,6 ГГц

• - от 13,5 до 17,1 ГГц

• - от 17,0 до 22,0 ГГц

• - от 22 до 26,5 ГГц

• 7.5 Определение абсолютной погрешности измерений мощности из-за переключения полос пропускания

• 7.5.1 Для определения абсолютной погрешности измерений мощности из-за переключения полос пропускания необходимо отсоединить все кабели от анализатора. Подать сигнал с внутреннего опорного генератора с частотой 10 МГц и амплитудой минус 25 дБм.

На панели анализатора нажать клавишу [Input/Output] -> RF Calibrator -> 10 MHz. После этого выбрать центральную частоту измерений 10 МГц и установить полосу пропускания 30 кГц и зафиксировать измеренное значение уровня мощности (опорный уровень), нажав клавиши [Peak Search], [Marker] -> Delta. Изменяя значения полос пропускания (нажимая каждый раз клавишу [Peak Search]) фиксировать значения абсолютной погрешности измерений мощности.

Результаты поверки считать положительными, если значения абсолютной погрешности измерений мощности из-за переключения полос пропускания находятся в пределах, указанных в таблице 3.

Таблица 3

• 7.6 Определение абсолютной погрешности измерений мощности

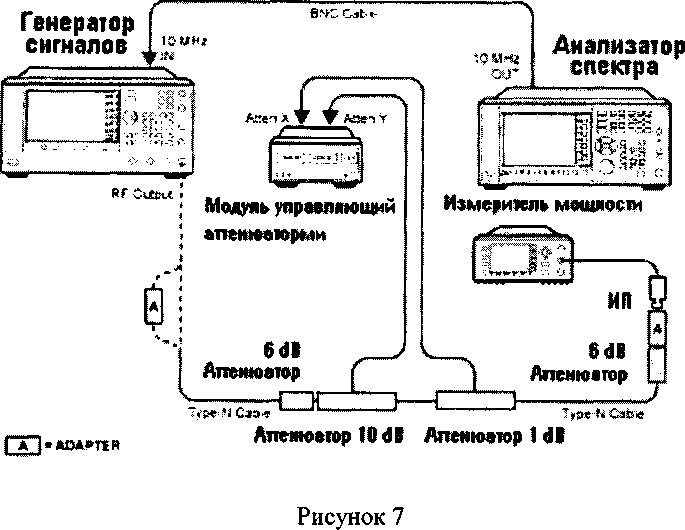

• 7.6.1 Абсолютную погрешность измерений мощности определяют при помощи комбинации из ступенчатых аттенюаторов 8494G и 8496G. Уровень ослабления выставляют с помощью модуля управления ступенчатыми аттенюаторами (рисунок 7).

• 7.6.2 Подготовить к работе измеритель мощности с блоком измерительным Е4419В и первичным измерительным преобразователем 8482А согласно РЭ. На генераторе установить сигнал с частотой 50 МГц, уровень 12 дБ, уровень ослабления ступенчатых аттенюаторов 0 дБ и измерить значение погрешности сигнала с помощью измерителя мощности. На измерителе мощности должно быть показания равное (0 дБм ±погрешность соединения). Данную погрешность необходимо учитывать в дальнейших измерениях.

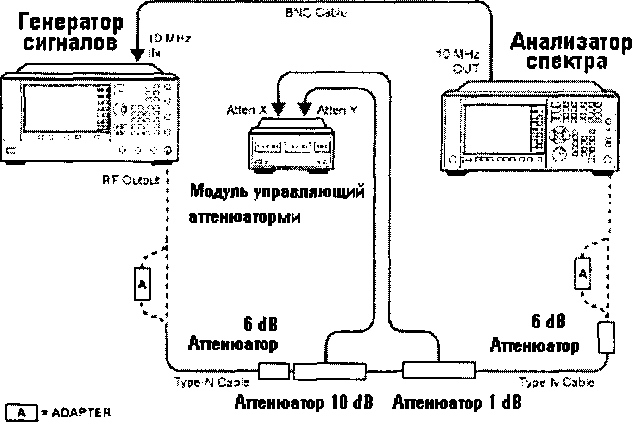

• 7.6.3 Отсоединить измеритель мощности и подключить анализатор согласно рисунку 8.




  Рисунок 8

На анализаторе установить центральную частоту 50 МГц, предусилитель выключить, установить полосу пропускания и полосу обзора согласно таблице 4. Последовательно изменяя ступени ослабления ступенчатого аттенюатора, произвести измерения уровня входного сигнала и вычислить погрешность по формуле:

Д—ан-а_и ,                  (2)

где а_н - установленное значение ослабления;

а_и - измеренное значение ослабления на анализаторе.

• 7.6.4 Далее на анализаторе включить предусилитель и провести измерения на ступенях ослабления аттенюатора согласно таблице 4.

Таблица 4

• 7.6.5 Результаты поверки считать положительными, если значения абсолютной погрешности измерений мощности не превышают значений, указанных в таблице 4.

• 7.7 Определение среднего уровня собственных шумов

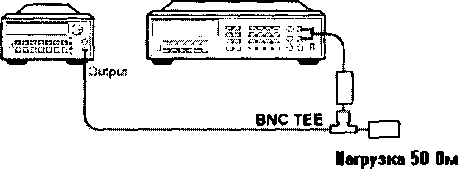

• 7.7.1 Определение среднего уровня собственных шумов на входе анализатора выполнять при подсоединенной согласованной нагрузке (50 Ом) на входе (рисунок 9).

• 7.7.2 Выполнить на анализаторе операцию Preset. Установить полосу разрешения 1 Гц и ослабление входного аттенюатора 0 дБ. Режим «Улучшение собственного шума» выключен.

• 7.7.3 Измерение среднего уровня собственных шумов проводить в диапазонах частот, указанных в таблице 4. Записать результаты измерений в таблицу 4.

  Анализатор сигналов




  ADAPTER Q <

Нагрузка Л

50 Ом

Рисунок 9

Таблица 4

• 7.7.4 Результаты поверки считать положительными, если измеренные значения среднего уровня собственных шумов не превышают значений, приведенных в таблице 4.

• 7.8 Определение уровня помех, обусловленных гармоническими искажениями второго порядка

• 7.8.1 На анализаторе установить входное ослабление 10 дБ нажатием [AMPTD]-> Attenuation -> Atten -> 10 dB

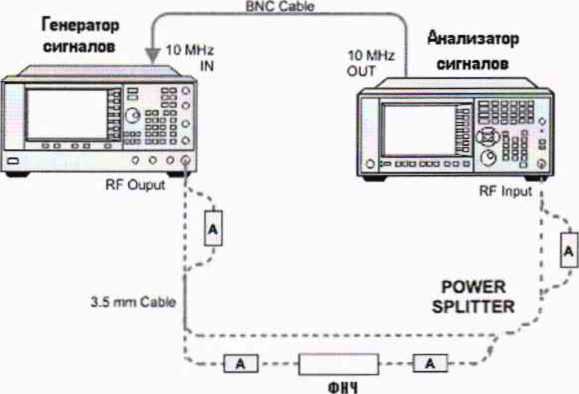

• 7.8.2 При измерении уровня второй гармоники необходимо использовать фильтры нижних частот, соответствующие частоте несущей. Подать на вход анализатора (рисунок 10) гармонический сигнал частотой fi и измерить по отсчетному устройству уровень помехи на частоте 2fi.



  Рисунок 10

• 7.8.3 Измерения проводить в полосе частот от 10 МГц до 13,25 ГГц.

• 7.8.4 Результаты поверки считать положительными, если уровень помех не превышает значений, указанных в таблице 5.

Таблица 5

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 При положительных результатах поверки на анализатор выдают свидетельство установленной формы.

• 8.2 На оборотной стороне свидетельства о поверке записывают результаты поверки.

• 8.3 В случае отрицательных результатов поверки анализатор к дальнейшему применению не допускается. На него выдается извещение об его hi тации с указанием причин забракования.



  игодности к дальнейшей эксплуа-
