Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

Государственная система обеспечения единства измерений

Комплект аппаратуры ПТА-1У

Методика поверки

МП-2071-0010-2018

Руководитель отдела

__Ю.Г. Солонецкий

Ведущий инженер

Ю.И. Шевелев

г. Санкт-Петербург 2018 г.

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает порядок проведения и оформления результатов поверки комплекта аппаратуры ПТА-1У (далее - КА ПТА-1У) и устанавливает методику ее первичной и периодической поверок.

  • 1.2 Интервал между поверками - 2 года.

  • 1.3 Допускается проведение поверки для меньшего числа датчиков измеряемых величин из состава КА ПТА-1У в соответствии с заявлением владельца КА ПТА-1У с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении первичной и периодической поверок должны выполнятся операции, указанные в таблице 1.

Таблица 1

Наименование операции

Раздел Методики поверки

Проведение операции

первичная

поверка

периодическая поверка

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Проверка соответствия программного обеспечения (далее - ПО) КА ПТА-1У

7.3

да

да

4 Определение метрологических характеристик

7.4

да

да

4.1 Определение приведенной к верхнему пределу диапазона измерений (далее - ВП) погрешности измерений избыточного давления.

7.4.1

да

да

4.2 Определение абсолютной погрешности измерений линейного перемещения

7.4.2

да

да

4.3 Определение абсолютной погрешности измерений скорости в точке пространства на расстоянии от 2 до 12 м

7.4.3

да

да

4.4 Определение абсолютной погрешности измерений времени открытого положения выпускного клапана БТС

7.4.4

да

да

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки должны применяться средства измерений (СИ), вспомогательные устройства и оборудование, указанные в таблице 2.

Таблица 2

Номер пункта МП

Наименование рабочих эталонов или вспомогательных средств поверки и основные метрологические характеристики

Примечание

7.4.1

Манометр избыточного давления грузопоршневой МП-600 (per. № 16026-97): диапазон измерений избыточного давления от 1 до 60 МПа, класс точности 0,05

1 шт.

7.4.1

Манометр грузопоршневой образцовый МП-60М (per. № 11181-87): диапазон измерений избыточного давления от 0,1 до 6 МПа. класс точности 0,05

1 шт.

7.4.2

Рулетка измерительная металлическая Р20У2К (per. № 51171-12): диапазон измерений диапазон измерений длины 0 - 20 м, класс точности 3

1 шт.

Продолжение таблицы 2

Номер пункта МП

Наименование рабочих эталонов или вспомогательных средств поверки и основные метрологические характеристики

Примечание

7.4.3

Генератор сигналов произвольной формы 33220А (per. № 32993-09): диапазон частот выходного сигнала прямоугольной формы от 1 мкГц до 20 МГц, пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 210’5, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В

1 шт.

7.4.4

Генератор сигналов произвольной формы 33220А (per. № 32993-09): диапазон частот выходного сигнала произвольной формы от 1 мкГц до 6 МГц, пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 2- 10'5, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В

1 шт.

Вспомогательное оборудование

6.7

Прибор комбинированный Testo 622 (per. № 53505-13): диапазон измерений температуры от минус 10 до 60°С, пределы допускаемой погрешности ±0,4 °C, диапазон измерений давления от 300 до 1200 гПа, пределы допускаемой погрешности ±5 гПа, диапазон измерений относительной влажности от 10 до 95 %, пределы допускаемой погрешности ±3 %

1 шт.

7.4.3

Переходник АТ-ГНЧ ЛТПИ.406239.004 из состава ЗИП

ЛТПИ.778571.007 ЗИ

1 шт.

7.4.4

Переходник ДБТС-ГНЧ ЛТПИ.406239.004 из состава ЗИП

ЛТПИ.778571.007 ЗИ

1 шт.

  • 3.2 При проведении поверки допускается применять средства поверки, не приведенные в таблице 2, но обеспечивающие определение (контроль) метрологических характеристик, поверяемых СИ с требуемой точностью.

  • 3.3 Используемые при поверке СИ и рабочие эталоны должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке (знак поверки).

  • 3.4 СИ и рабочие эталоны должны быть внесены в рабочее помещение не менее чем за 6 часов до начала поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009, ГОСТ 12.3.019-80, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 Любые подключения приборов проводить только при отключенном напряжении питания КА ПТА-1У.

  • 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации на КА ПТА-1У и настоящую МП, знающие принцип действия используемых средств измерений, освоившие работу с приборами и используемыми эталонами, имеющие достаточную квалификацию, прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и аттестованные в качестве поверителей.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Условия поверки КА ПТА-1У должны соответствовать условиям его эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

Операции по всем пунктам настоящей методики проводят при соблюдении следующих нормальных условий:

температура окружающего воздуха, °C               от +10 до +30;

относительная влажность воздуха, %                 от 30 до 80;

атмосферное давление, кПа                          от 80,0 до 106,7.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Проверить наличие свидетельств (знаков поверки) о поверке СИ и рабочих эталонов.

  • 6.4 Средства поверки выдержать в условиях и в течение времени, установленных в НТД на эти средства.

  • 6.5 Подготовить к работе средства поверки (рабочие эталоны), перечисленные в таблице 2 МП. в соответствии с инструкциями и руководствами по их эксплуатации (паспортами).

  • 6.6 Проверить целостность электрических цепей КА ПТА-1У.

  • 6.7 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, относительная влажность воздуха и атмосферное давление).

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений;

  • - исправность органов управления (четкость фиксации положения переключателей и кнопок, возможность установки переключателей в любое положение);

  • - отсутствие нарушений экранировки линий связи;

  • - отсутствие неудовлетворительного крепления разъемов;

  • - наличие товарного знака изготовителя, заводского номера КА ПТА-1У и состояние лакокрасочного покрытия.

  • 7.1.2  Результаты осмотра считать положительными. если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 Опробование

    • 7.2.1 Выдержать КА ПТА-1У в условиях, указанных в п. 5.1 настоящей МП, не менее 30 минут.

    • 7.2.2 При опробовании КА ПТА-1У выполнить операции п. 5.2.1.1 документа «Комплект аппаратуры ПТА-1У. Руководство по эксплуатации» ЛТПИ.778571.007 РЭ.

    • 7.2.3 Результаты опробования считать положительными, если на экране монитора в графе «Наличие» вкладки «Контроль» программы «ПТА-1У» светятся индикаторы подключения датчиков, а в графе «Срабатывание» индикаторы зеленого цвета соответствуют подключенным датчикам, в противном случае КА I П А-1У бракуется и направляются в ремонт.

Q Сохранит» J Ц. Обреггь I X Очистит» ; »♦ Начало 1 i «4- Начало 2 Ц Экспорт Печать iiStH = пнг S ..       j У '

Сессий | Намерении Контроль Параметр»! 1 АЦЛ [ Млиброам ■ Инфо

Канал

АТ1ПИ

Наличие

Текущий код АЦП

0

Срабатывание

е

Тег .имело импульсов

Срабатывание

; ATIslW

; 0'1

’ ИЦ1

■ Ш

W

0

о

G

--ё

; 6ia

в

0

в

АТ2лн

к

0

—ё—

АТ2лмг

' 02

ИЦ?

; П2

О

0

0

t*

j 6ТС2

“ 6

0

Контроль датчиков

Старт!

Ж

в

А :

■ • L? о г?-»    **’

1         '    НФЖ11   |

Рисунок 1 - Вкладка «Контроль» программы «ПТА-1У»

  • 7.3 Проверка соответствия ПО КА ПТА-1У

  • 7.3.1. Для проверки версии ПО необходимо включить ноутбук, запустить с рабочего стола программу «ПТА-1 У», открыть вкладку «Инфо», в выделенной области посмотреть версию ПО, сравнить её с версией, указанной в таблице 1 п. 2.4.1 документа ЛТПИ.778571.007Д4 «Комплект аппаратуры ПТА-1У. Программа «ПТА-1У. Формуляр».

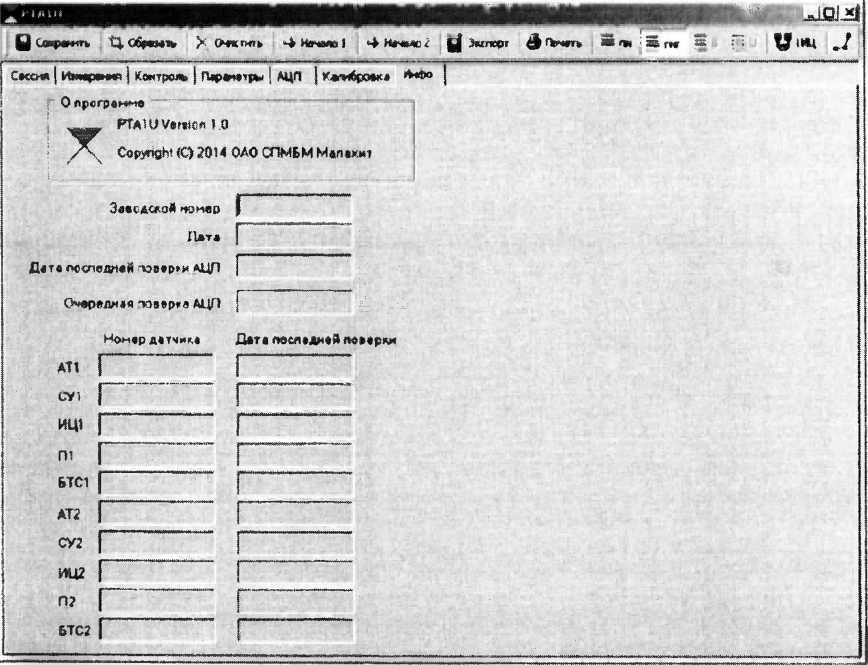

Рисунок 1 Вкладка «Инфо» программы «ПТА-1 У»

  • 7.3.2. Для проверки контрольной суммы файла РТАШ.ехе могут быть использованы специальные утилиты, например: HashTab, winMd5Sum, MD5 FileChecker и т.д. Полученную контрольную сумму сравнить с указанной в таблице 1 п. 2.4.1 документа ЛТПИ.778571.007Д4 «Комплект аппаратуры ПТА-1 У. Программа «ПТА-1 У. Формуляр».

  • 7.3.3 Результаты проверки ПО считать положительными, если версия и контрольная сумма ПО совпадают с указанными в таблице 1 п. 2.4.1 документа ЛТПИ.778571.007Д4 «Комплект аппаратуры ПТА-1У. Программа «ПТА-1 У. Формуляр».

7.4 Определение метрологических характеристик

  • 7.4.1 Определение приведенной к ВП погрешности измерений избыточного давления

  • 7.4.1.1 Подключить датчики перемещения ЛТПИ.402162.001 к разъемам ATI и АТ2. Присоединить поочередно кабели датчиков давления ЛТПИ.406239.002, ЛТПИ.406239.002-02 к разъемам на крышке корпуса датчиков перемещения, кабели датчиков давления ЛТПИ.406239.002-01 к разъемам ИЦ1 и ИЦ2 на лицевой панели коммутатора, кабели датчиков давления ЛТПИ.406239.002-03 к разъемам СУ 1 и СУ2 на лицевой панели коммутатора.

  • 7.4.1.2 Подключить к соответствующему разъему коммутатора USB кабелем промышленный ноутбук.

  • 7.4.1.3 Перевести тумблер включения коммутатора в положение «Вкл» (I), при этом на лицевой панели коммутатора загорится зеленый светодиод «Вкл».

  • 7.4.1.4 Включить ноутбук, дождаться загрузки операционной системы, выбрав на рабочем столе ярлык программы «ПТА-1У» запустить программу.

  • 7.4.1.5 Поочередно установить датчики давления ЛТПИ.406239.002 и ЛТПИ.406239.002-01 на манометр грузопоршневой образцовый МП-60М, датчики ЛТПИ.406239.002-02 и ЛТПИ.406239.002-03 на манометр избыточного давления грузопоршневой МП-600.

  • 7.4.1.6 Для каждого датчика задать манометром грузопоршневым значения избыточных давлений (Рэт, МПа) из графы таблицы 4 методики поверки, соответствующей выбранному датчику.

  • 7.4.1.7 При работе с датчиками давления ЛТПИ.406239.002-02 установить на верхней панели программы «ПТА-1У» режим «ПН», при работе с остальными датчиками режим «ПНГ». Выбрать вкладку «Измерения», нажать кнопку «Измерение» (рисунок 2). Для просмотра данных в табличном виде нажать «Таблица». При необходимости нажать кнопку «Стоп».

  • 7.4.1.8 Для каждого из установленных значений избыточного давления (Рэт. МПа) зафиксировать с монитора ноутбука в таблицу 4 измеренное КА ПТА-1У значение избыточного давления (Ризм, МПа). Для датчиков давления ЛТПИ.406239.002 и ЛТПИ.406239.002-02 смотреть измеренные значения избыточного давления в графах таблицы вкладки «Измерения» «ATI изб» и «АТ2изб» в зависимости от подключения датчика к конкретному разъему, для датчиков давления ЛТПИ.406239.002-01 - в графах «ИЦ1» и «ИЦ2», для датчиков ЛТПИ.406239.002-03 - в графах «СУ1» и «СУ2».

    ^4 Начало 1

    ц| Экспорт

    S Печать             3 ₽ В

    !

    ATI изб

    __Долгов

    измерение

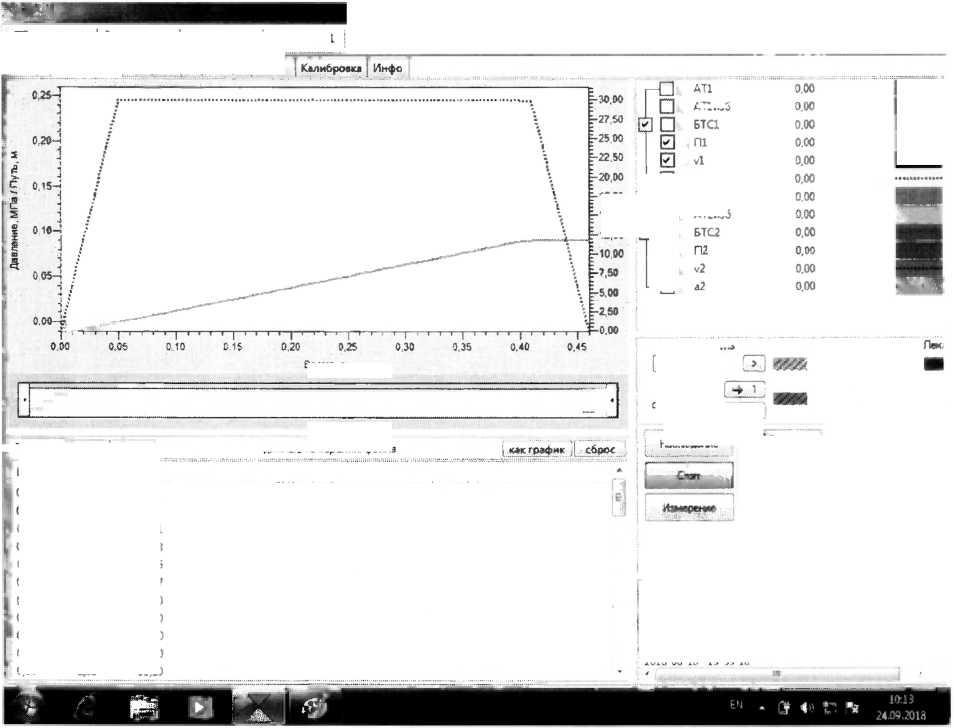

    Рисунок 2 - Вкладка «Измерения» программы «ПТА-1 У»

    й Сохранить I tj. Обретать j X Очистить Начало 1

    Таблица

    ; Шапка

    бремя

    га

    V1

    0,00

    0,00

    0,00

    0,01

    0Д4

    6,09

    0,02

    0.44

    12.11

    0,03

    0,75

    18,13

    0,04

    1.04

    24,15

    0.05

    1.35

    30.17

    0,06

    1.64

    30,10

    0,07

    1.95

    30,10

    одэв

    2,24

    ЗОДО

    0,09

    2,55

    30,10

    0,10

    2,85

    30,10

    Время, с

    данные измереиил/файла

    АТ2 АТ2юб

    Указатель

    И J°00

    Наб.эодееме

    Ы Сохранить

    \ X Очистить i

    измерение ЗОмс измерение 22 мс измерение 15мс 2018.06 ,18_21.59.13 2018 06 18 19 59 16

Таблица 4

ЛТПИ.406239.(

102, вход АТ1/АТ2

ЛТПИ.406239.1

102-01, вход ИЦ1/ИЦ2

Рэт, МПа

Ризм, МПа

г,%

Рэт, МПа

Ризм, МПа

У, %

0

0

0,5

0,5

Г1

1

1,5

1,5

2

2

2,5

2,5

ЛТПИ.406239.1

102-02, вход АТ

1/АТ2

ЛТПИ.406239.(

102-03, вход СУ

1/СУ2

Рэт. МПа

Ризм, МПа

у, %

Рэт. МПа

Ризм. МПа

у. %

0

0

1

1

2

4

3

8

4

12

6

16

  • 7.4.1.9 Рассчитать приведенную к ВП погрешность измерений избыточного давления у по формуле:

    Ризм - Рэт

    Рв

    •100 %,

    (1)

где Ризм ~ измеренное КА ПТА-1У значение избыточного давления, МПа;

Рэт - установленное манометром грузопоршневым значение избыточного давления, МПа;

Рв - верхний предел диапазона измерений, равный: для датчиков давления ЛТПИ.406239.002, ЛТПИ.406239.002-01 - 2,5 МПа, для датчиков давления ЛТПИ.406239.002-02 - 6 МПа. для датчиков давления ЛТПИ.406239.002-03 - 16 МПа.

  • 7.4.1.10 Перевести тумблер включения коммутатора в положение «Выкл» (0).

  • 7.4.1.5 Результаты проверки КА ПТА-1У в части измерений избыточного давления считать положительными, если максимальное значение приведенной к ВП погрешности измерений избыточного давления не превышает допускаемых пределов ± 1,5 %.

  • 7.4.2 Определение абсолютной погрешности измерений линейного перемещения

  • 7.4.2.1 Взять трос из состава КА ПТА-1У, закрепить в отверстии канавки для первого витка барабана датчика перемещения ЛТПИ.402162.001. намотать в один слой. Закрепить датчики перемещения ЛТПИ.402162.001 на ровной горизонтальной поверхности таким образом, чтобы вытягивание троса происходило без провисания. Подключить датчики перемещения к соответствующему разъемам на коммутаторе ATI и АТ2. Подключить к соответствующему разъему коммутатора USB кабелем промышленный ноутбук.

  • 7.4.2.2 Перевести тумблер включения коммутатора в положение «Вкл» (I), при этом на лицевой панели коммутатора загорится зеленый светодиод «Вкл».

  • 7.4.2.3 Включить ноутбук, дождаться загрузки операционной системы, выбрав на рабочем столе ярлык программы «ПТА-1У» запустить программу.

  • 7.4.2.4 Выбрать вкладку «Измерения», нажать кнопку «Измерение» (рисунок 2). Для просмотра данных в табличном виде нажать «Таблица». При необходимости нажать кнопку «Стоп».

7.4.2.5 Последовательно вытягивать трос в горизонтальной плоскости на расстояния, указанные в таблице 5 (Ьуст. м).

Таблица 5

Ьуст, м

Ьэт, м

Ьизм. м

ДЬ, м

0

0,5

3

1

8

12

  • 7.4.2.6 Зафиксировать в таблицу 5 измеренные рулеткой измерительной значения линейного перемещения Ьэт, м, измеренные КА ПТА-1У значения линейного перемещения Ьизм, м (в графах таблицы вкладки «Измерения» «П1» и «П2»).

  • 7.4.2.7 Рассчитать абсолютную погрешность ДЬ измерений линейного перемещения по формуле:

ДЬ = Ьизм - Ьэт м,                                   (2)

где Ьизм - измеренное КА ПТА-1У значение линейного перемещения, м;

Ьэт - измеренное рулеткой измерительной значение линейного перемещения, м.

  • 7.4.2.8 Перевести тумблер включения коммутатора в положение «Выкл» (0).

  • 7.4.2.9 Результаты проверки КА ПТА-1У в части измерений линейного перемещения считать положительными, если максимальное значение абсолютной погрешности измерений линейного перемещения не превышает допускаемых пределов ± 0,1 м.

7.4.3 Определение абсолютной погрешности измерений скорости е точке пространства на расстоянии от 2 до 12 м

  • 7.4.3.1 Подключить генератор сигналов произвольной формы 33220А через переходник АТ-ГНЧ ЛТПИ.406239.004 из состава ЗИП ЛТПИ.778571.007 ЗИ поочередно к разъему на коммутаторе ATI и АТ2. Подключить к соответствующему разъему коммутатора USB кабелем промышленный ноутбук.

  • 7.43.2 Перевести тумблер включения коммутатора в положение «Вкл» (I), при этом на лицевой панели коммутатора загорится зеленый светодиод «Вкл».

7.4.33 Включить ноутбук, дождаться загрузки операционной системы, выбрав на рабочем столе ярлык программы «ПТА-1У» запустить программу.

  • 7.43.4 Установить на генераторе сигналов произвольной формы 33220А выходной сигнал прямоугольной формы амплитудой 5 В положительной полярности. Задать количество импульсов (Nhmii) равным 1200. Поочередно задавать частоту сигнала (F, Гц) из таблицы 6.

Таблица 6

Ь,м

2 м.

4,5 м

7 м

9,5 м

12м

F. Гц

УэТ,

м/с

Уизм, м/с

AV, м/с

Уизм, м/с

AV, м/с

Уизм, м/с

AV, м/с

Уизм, м/с

AV, м/с

Уизм, м/с

AV. м/с

500

750

1500

2200

3000

  • 7.4.3.5 Выбрать вкладку «Измерения», нажать кнопку «Измерение» (рисунок 3). Для просмотра данных в табличном виде нажать «Таблица». При необходимости нажать кнопку «Стоп».

  • 7.4.3.6 Для каждых заданных значений из таблицы 6 зафиксировать измеренные значения скорости объекта (Уизм, м/с) в точке пространства на расстоянии от 2 до 12 м, для этого во вкладке «Измерения» в табличном виде ищем нужное расстояние (указано в таблице 6) в графе «П1» или «П2» в зависимости от канала (разъем ATI или АТ2) и фиксируем в этой точке значение измеренной скорости (Уизм, м/с) (графа «vl» или «v2» в зависимости от канала).

  • 7.4.3.7 Рассчитать значения скорости Уэт по формуле:

Уэт = 0,01Т м/с,                                     (3)

где F - частота сигнала, пропорционального скорости, задаваемая генератором сигналов произвольной формы 33220А, Гц.

  • 7.4.3.8 Рассчитать абсолютную погрешность АУ определения измерений скорости по формуле:

АУ = (Уизм “ Уэт) м/с,                               (4)

где Уизм - значение скорости, измеренное КА ПТА-1У, м/с;

Уэт - значение скорости, вычисляемой по формуле 4, м/с.

  • 7.4.3.9 Результаты проверки КА ПТА-1У в части измерений скорости в точке пространства на расстоянии от 2 до 12 м считать положительными, если максимальное значение абсолютной погрешности измерений скорости в точке пространства на расстоянии от 2 до 12 м не превышает допускаемых пределов ± 0,5 м/с.

  • 7.4.4 Определение абсолютной погрешности измерений времени открытого положения выпускного клапана БТС

  • 7.4.4.1 Подключить поочередно приспособления для подключения к сигнализатору клапана БТС ЛТПИ.402111.001 к разъему коммутатора БТС1 и БТС2 и через переходник ДБТС-ГНЧ ЛТПИ.406239.004 из состава ЗИП ЛТПИ.778571.007 ЗИ к генератору сигналов произвольной формы 33220А.

  • 7.4.4.2 Перевести тумблер включения коммутатора в положение «Вкл» (I), при этом на лицевой панели коммутатора загорится зеленый светодиод «Вкл».

  • 7.4.4.3 Включить ноутбук, дождаться загрузки операционной системы, выбрав на рабочем столе ярлык программы «ПТА-1У» запустить программу.

  • 7.4.4.4 Установить на генераторе сигналов произвольной формы 33220А выходной сигнал в виде единичного прямоугольного импульса положительной полярности амплитудой 5 В и длительностью от 0,01 до 15 с 0эт, с, таблица 7). Для этого на генераторе ввести период импульса 20 с, а длительность импульса регулировать параметром «width».

  • 7.4.4.5 Выбрать вкладку «Измерения», нажать кнопку «Измерение» (рисунок 3). Для просмотра данных в табличном виде нажать «Таблица». При необходимости нажать кнопку «Стоп».

  • 7.4.4.6 Зафиксировать в таблицу 7 с монитора время начала импульса (Щ, с) и время конца импульса (tn, с) для каждой установленной длительности импульса. Для этого увидеть в графе «БТС1» или «БТС2» в зависимости от канала (разъем БТС1 или БТС2) начало срабатывание импульса (появится значение, близкое к «1») и конец импульса (значение, близкое к «0»), и напротив этих значений в графе «Время» зафиксировать значения fa, с и tK, с.

Таблица 7

tgT, С

tH. С

tK, С

At. с

0.01

4

8

12

15

  • 7.4.4.7 Рассчитать абсолютную погрешность At определения измерений времени по формуле:

At = (tx - tn) - t3T с,                                        (5)

где tH - время начала импульса, измеренное КА ПТА-1У, с; tK- время конца импульса, измеренное КА ПТА-1У, с; tgi - длительность импульса, установленная генератором сигналов произвольной формы 33220А, с.

  • 7.4.4.8 Результаты проверки КА ПТА-1У в части измерений времени открытого положения выпускного клапана БТС считать положительными, если максимальное значение абсолютной погрешности измерений времени не превышает допускаемых пределов ± 0,01 с.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки заносятся в протокол поверки (Приложение А).

  • 8.2 При положительных результатах поверки оформляется свидетельство о поверке.

  • 8.3 При отрицательных результатах поверки применение КА ПТА-1У запрещается, оформляется извещение о непригодности к применению.

  • 8.4 Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ №____

поверки комплекта аппаратуры ПТА-1У

  • 1 Вид поверки:..............................

  • 2 Дата поверки: «___»________20__г.

3. Поверка проведена по документу МП-2071-0010-2018 «Комплект аппаратуры ПТА-1У.

Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 сентября 2018 г. 4 Средства поверки

Наименование, тип

Заводской номер

Погрешность или номер в ФИФЕОИ

№ и дата свидетельства о поверке, кем выдано

5 Вспомогательные средства: в соответствии с методикой поверки МП-2071-0010-2018.

6 Условия поверки

5.1 Температура окружающего воздуха, °C

5.2 Относительная влажность воздуха, %

| 5.3 Атмосферное давление, кПа

7 Результаты поверки

  • 7.1 Внешний осмотр:

  • 7.2 Результаты опробования:

  • 7.3 Результаты проверки программного обеспечения комплекта аппаратуры ПТА-1У:

  • 7.4 Результаты определения метрологических характеристик.

Результаты определения метрологических характеристик комплекта аппаратуры ПТА-1У приведены в таблицах А. 1 - А.7.

2018.

Расчет погрешности проводился в соответствии с методикой поверки МП-2071-0010-

В таблице А.1 приведены результаты определения приведенной к ВП погрешности измерений избыточного давления

Таблица А.1

ЛТПИ.406239.(

302 зав. №   , вход АТ 1

ЛТПИ.406239.002 зав. №   , вход АТ2

Рэт, МПа

Ризм, МПа

у. %

Рэт, МПа

Ризм, МПа

У, %

0

0

0,5

0,5

1

1

1,5

1,5

2

2

2,5

2,5

ЛТПИ.406239Л

102-01 №   , входИЦ!

ЛТПИ.4062393

102-01 №   , входИЦ2

Рэт, МПа

Ризм. МПа

У, %

Рэг, МПа

Ризм, МПа

у. %

0

0

0,5

0,5

1

1

1,5

1,5

2

2

2,5

2,5

ЛТПИ.406239.1

102-02 № .вход ATI

ЛТПИ.406239.1

302-02 №   , вход АТ2

Рэт, МПа

Ризм. МПа

У, %

Рэт. МПа

Ризм, МПа

у, %

0

0

1

1

2

2

3

3

4

4

6

6

ЛТПИ.406239.1

302-03 №   , вход СУ 1

ЛТПИ.406239.1

302-03 №   . вход СУ2

Рэт, МПа

Ризм, МПа

У, %

Рэт. МПа

Ризм. МПа

у, %

0

0

1

1

4

4

8

8

12

12

16

16

Максимальная приведенная к ВП погрешность измерений избыточного давления составила_________и не превышает ± 1,5 %.

В таблице А.2 приведены результаты определения абсолютной погрешности измерений линейного перемещения (датчик перемещения ЛТПИ.402162.001 №___. ATI)

Таблица А.2

Ьуст, м

Ьэт. м

Ьизм, м

AL, м

0

0,5

3

8

12

Максимальная абсолютная погрешность измерений линейного перемещения составила _________и не превышает ±0,1 м.

В таблице А.З приведены результаты определения абсолютной погрешности измерений линейного перемещения (датчик перемещения ЛТПИ.402162.001 №___, АТ2)

Таблица А.2

Ьуст, м

Пэт, м

Ьизм, м

AL, м

0

0,5

3

8

12

Максимальная абсолютная погрешность измерений линейного перемещения составила _________и не превышает ±0,1 м.

В таблице А.4 приведены результаты определения абсолютной погрешности измерений скорости в точке пространства на расстоянии от 2 до 12 м (ATI) Таблица А/

Цм

2 м

4,5 м

7 м

9,5 м

12

м

F,

Уэт,

Уизм,

AV,

Уизм,

AV,

Уизм,

AV,

Уизм,

AV,

Уизм,

AV,

Гц

м/с

м/с

м/с

м/с

м/с

м/с

м/с

м/с

м/с

м/с

м/с

500

5,0

750

7,5

1500

15.0

2200

22,0

3000

30,0

Максимальная абсолютная погрешность измерений скорости в точке пространства на расстоянии от 2 до 12 м составила_________и не превышает ± 0,5 м/с.

В таблице А.5 приведены результаты определения абсолютной погрешности измерений скорости в точке пространства на расстоянии от 2 до 12м (АТ2) Таблица А.5

L,m

2 м

4,5 м

7 м

9,5 м

12 м

F, Гц

Уэт,

м/с

Уизм, м/с

AV, м/с

Уизм, м/с

AV, м/с

Уизм, м/с

AV, м/с

Уизм, м/с

AV, м/с

Уизм, м/с

AV, м/с

500

5,0

750

7,5

1500

15,0

2200

22,0

3000

30,0

Максимальная абсолютная погрешность измерений скорости в точке пространства на расстоянии от 2 до 12 м составила_________и не превышает ± 0,5 м/с.

В таблице А.6 приведены результаты определения абсолютной погрешности измерений времени открытого положения выпускного клапана БТС (приспособление для подключения к сигнализатору клапана БТС ЛТПИ.402111.001 зав. №___, ATI)

Таблица А.6

1эт, с

tH, с

tK, с

At, с

0,01

4

8

12

15

Максимальная абсолютная погрешность измерений времени открытого положения выпускного клапана БТС составила_________и не превышает ± 0,01 с.

В таблице А.7 приведены результаты определения абсолютной погрешности измерений времени открытого положения выпускного клапана БТС (приспособление для подключения к сигнализатору клапана БТС ЛТПИ.402111.001 зав. №___, АТ2)

Таблица А.7

t3T, с

1н, с

tK, с

At, с

0,01

4

8

12

15

Максимальная абсолютная погрешность измерений времени открытого положения выпускного клапана БТС составила_________и не превышает ± 0,01 с.

8 Выводы

  • 8.1 Комплект аппаратуры ПТА-1У, зав. №_________на основании результатов первичной

(периодической) поверки признаны соответствующими (не соответствующими) установленным в описании типа метрологическим требованиям и пригодными (не пригодными) к применению в сфере государственного регулирования обеспечения единства измерений

Дата очередной поверки_________________.

Поверитель _________________ ___________

(подпись, дата)               (Ф.И.О.)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
