Методика поверки «Системы автоматизированные учета потребления/поставки воды (АСУПВ).» (MП 201-055-2017)

Федеральное государственное унитарное предприятие Всероссийский научно-исследовательский институт метрологической службы (ФГУП«ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора одственной метрологии ФГУП «ВНИИМС» ^///t^/H.B. Иванникова

2017 г.

Системы автоматизированные учета потреблеиия/поставки воды (АСУПВ). Методика поверки.

МП 201-055-2017

г. Москва

2017 г.

СОДЕРЖАНИЕ

ОБЩИЕ ПОЛОЖЕНИЯ

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ...

  • 7.1 Внешний осмотр..............

    '■J

  • 7.2 Проверка документации.....

  • 7.3 Опробование

  • 7.4 Проверка погрешности ВИК

• 8 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ. 8

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика устанавливает требования к проведению первичной и периодической поверок систем автоматизированных учета потребления/поставки воды (АСУПВ) (далее - АСУПВ) изготавливаемых ООО «АКСИТЕХ», г. Москва и АО «Мосводоканал» г. Москва.

Системы автоматизированные учета потребления/поставки воды (АСУПВ) предназначены для измерений давления, объема и расхода холодной и горячей воды , а также автоматического сбора, накопления, обработки, хранения, отображения и передачи полученной информации в системы верхнего уровня.

АСУПВ выполняют следующие задачи:

• - периодический (1 раз в сутки) и/или по запросу автоматический сбор и передачу привязанных к единому календарному времени результатов измерений с заданной дискретностью учета (120 минут);

• - интеграцию различных систем в единое информационное пространство;

• - обработку и подготовку данных потребления/поставки воды конечному потребителю;

• - организацию контроля потерь (несанкционированное использование и утечки);

• - организацию электронного инвентарного учета оборудования водомерного узла (далее ВУ) и отдельных компонентов;

• - организацию потока данных в сторонние системы для последующей обработки и анализа информации;

• - диагностику и мониторинг функционирования технических и программных средств АСУПВ;

• - конфигурирование и настройку параметров АСУПВ.

АСУПВ обеспечивают измерения, регистрацию и передачу данных на верхний уровень измерительной информации, производит анализ полученных данных (вычисление балансов), осуществляется отображение информации на АРМ пользователя с возможностью печати отчетов, предоставляет информацию о контроле линий связи с контроллерами телеметрии и счетчиками энергоресурсов, обеспечивает защиту информации о потреблении энергоресурсов от несанкционированного доступа.

АСУПВ относятся к проектно-компонуемым изделиям, виды и количество измерительных каналов (ПК) определяется конкретным проектом. Перечень ПК приведен в технической документации на АСУПВ.

ИК систем состоят из следующих основных компонентов:

• - первичных измерительных преобразователей (ПИП): датчиков давления, счетчиков холодного и горячего водоснабжения, теплосчетчиков;

• - вторичной части измерительных каналов (ВИК) состоящей из контроллеров автономных модульных КАМ200.

Поверку проводят расчетно-экспериментальным методом: условно делят канал на первичную (датчик/датчики) и вторичную (от «точки» подключения датчика/датчиков до места отображения информации о значении измеряемого физического параметра) части.

ПИП, используемые в АСУПВ должны быть внесены в Федеральный информационный фонд по обеспечению единства измерений и иметь методики поверки, по которым они могут быть поверены в установленном порядке.

Поверку вторичной («электрической») части ИК (далее - ВИК) проводят в рабочих условиях применения.

Результаты поверки АСУПВ считаются положительными, если:

• - первичные измерительные преобразователи имеют действующее свидетельство о поверке (либо отметку о поверке в паспорте);

• - погрешность вторичной части ИК не превышает значений, рассчитанных для рабочих условий вторичной части АСУПВ.

Интервал между поверками АСУПВ - 2 года, при этом первичные измерительные преобразователи из состава АСУПВ должны поверяться в соответствии с их интервалами между поверками.

Допускается проведение поверки отдельных измерительных каналов из состава АСУПВ в соответствии с заявлением владельца АСУПВ с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

• 2.1 Поверка первичных измерительных преобразователей проводится по НД и технической документации на них.

• 2.2 Погрешность эталона не должна быть более 1/5 предела контролируемого значения погрешности. Допускается использовать эталоны, имеющие предел допускаемого значения погрешности не более 1/3 предела контролируемого значения погрешности, в этом случае должен быть введен контрольный допуск, равный 0,8 (см. МИ 187-86, МИ 188-86).

При проведении поверки ИК в рабочих условиях следует учитывать дополнительные погрешности. Погрешность эталонного средства измерений (далее - эталон) в рабочих условиях применения рассчитывается аналогично п.6.3. Используемые для проведения экспериментальной проверки погрешности ИК эталоны должны бьггь пригодны к эксплуатации в условиях проведения поверки.

• 2.3 Дискретность регулирования сигналов от источников тока и напряжения, подаваемых на входы ВИК, не должна превышать 0,3 номинальной ступени квантования испытываемого канала.

2.4 В таблице 2 приведены рекомендуемые эталоны.

Таблица 2 - Рекомендуемые эталоны

К поверке АСУПВ допускают лиц, освоивших работу с АСУПВ и используемыми эталонами, изучивших настоящую рекомендацию, аттестованных в установленном порядке.

При проведении поверки ИК АСУПВ соблюдают требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.007.0-75 и требования безопасности указанные в технической документации на АСУПВ, на компоненты АСУПВ, применяемые эталоны и вспомогательное оборудование.

• 5.1 Условия поверки определяются условиями работы средств измерений из состава ВИК АСУПВ и являются необходимой информацией для расчета предела допускаемых значений погрешности каждого ВИК в условиях поверки.

Средства измерений, применяемые при поверке, должны быть поверены и иметь действующие поверительные клейма или свидетельства о поверке.

• 5.2 Рабочие условия применения компонентов АСУПВ.

Для первичных измерительных преобразователей условия применения определяются их технической документацией.

Для модулей процессорных контроллеров автономных модульных КАМ200:

• - температура окружающего воздуха:         от минус 40 до + 50 °C;

• - относительная влажность             до 80 % при 25 °C без конденсации влаги

Для АРМ оператора:

• - температура окружающего воздуха:            + 10 до +35 °C;

• - относительная влажность                        от 30 до 80 %;

• - атмосферное давление                      от 84,0 до 106,7 кПа;

• - напряжение питания от сети переменного тока напряжением от 187 до 242 В;

• - частота (50±1) Гц.

• 5.3 Обследование условий работы ВИК АСУПВ и их измерительных компонентов.

При первичной (периодической) поверке проводится обследование климатических условий и сети питания в помещениях, где размещены измерительные компоненты ВИК АСУПВ.

Оценивают предел допускаемых значений погрешности канала в этих условиях в соответствии с указаниями п.6.3.

• 5.4 Обследование условий работы ИК АСУПВ и их измерительных компонентов согласно п.5.3 проводится непосредственно перед проведением экспериментальной проверки погрешности ИК. Стабильность окружающих условий на период поверки контролируется.

• 6.1 Перед началом поверки следует изучить руководство по эксплуатации АСУПВ и входящих в состав ИК измерительных компонентов, эталонов и других технических средств, используемых при поверке, настоящую методику, правила техники безопасности и строго их соблюдать.

• 6.2 Перед экспериментальной проверкой погрешности ВИК все измерительные компоненты из состава ВИК, используемые эталоны и вспомогательные технические средства должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации на эти средства измерений.

• 6.3 Рассчитывают пределы допускаемой основной погрешности (доверительные границы) каждого ВИК по результатам обследования условий работы измерительных компонентов ВИК по п.5.3, для этого:

  • 6.3.1 Приводят форму представления основных и дополнительных погрешностей измерительных компонентов к единому виду (приведенная, относительная, абсолютная, по входу или выходу ИК).

  • 6.3.2 Для каждого измерительного компонента из состава ВИК рассчитывают пределы допускаемой погрешности в реальных условиях поверки (см. РД 50-453-84) путем учета основной и дополнительных погрешностей от влияющих факторов на момент поверки, оцененными в соответствии с п.5.3.

Пределы допускаемых значений погрешности Д_см измерительного компонента в реальных условиях поверки вычисляют по формуле:

i=\...n

где        Д_о - пределы допускаемых значений основной погрешности измерительного

компонента;

Д, - пределы допускаемой дополнительной погрешности измерительного компонента от i-ro влияющего фактора в реальных условиях поверки при общем числе п учитываемых влияющих факторов.

Для ИК, содержащих два измерительных компонента, рассчитывают пределы допускаемой основной погрешности ИК, по формулам:

= ±ка_Т + ^контр )      ~ для ИК расхода,

где 5_Дат. - пределы допускаемой основной относительной погрешности датчика, %;

&

контр _ _Пр_ед_елы допускаемой основной относительной погрешности модуля контроллера, %;

/_ик = ±(/j + /₂)     - для ИК давления,

где У] - пределы допускаемой основной приведенной погрешности датчика, %;

у₂ - пределы допускаемой основной приведенной погрешности модуля контроллера, %.

• 7.1 Внешний осмотр

Проводят осмотр мест установки компонентов ИК АСУПВ, проверяют отсутствие механических повреждений, обугливания изоляции. В случае использования датчиков, подвергавшихся поверке, проверяют наличие пломб, оттисков поверительных клейм и необходимых надписей на наружных панелях этих компонентов комплексов.

• 7.2 Проверка документации

Проверяют наличие следующих документов:

• •  перечня ИК, входящих в состав АСУПВ, подлежащих поверке, с указанием заводских номеров комплектующих их измерительных компонентов;

• •  эксплуатационной документация на измерительные компоненты в составе ИК и при наличии, на АСУПВ в целом;

• •  свидетельств предыдущей поверки;

• •  протоколов измерений фактических значений, и границ их изменения, температуры, влажности воздуха, напряжения питания в помещениях, в которых размещены измерительные компоненты каналов, параметры вибрации вблизи мест их установки, напряженности магнитного поля;

• •  технической документации и свидетельств о поверке эталонов, используемых при поверке ВИК;

• •  свидетельств о поверке первичных измерительных преобразователей (датчиков).

• 7.3 Опробование

В соответствии с указаниями эксплуатационной документации на АСУПВ и ее компоненты, выполняют, наряду с общими тестовыми процедурами, тестовый контроль контроллеров из состава АСУПВ и общего программного обеспечения АСУПВ, в том числе.

• 7.4 Проверка погрешности ВИК Проверка погрешности ВИК ИК давления.

  • 7.4.1 Отсоединить линию связи от датчиков к контроллеру. Подключить калибратор ко входу вторичной части ИК в зависимости от ИК (Схема 1).

  • 7.4.2 Подают сигнал на вход вторичной части ИК. Проводят поверку каждого ИК в пяти точках диапазона измерения (0 (10), 25, 50, 75, 90 (100) %).

  • 7.4.3 Значения входных сигналов (Увх) и значения выходных сигналов (Nbbix), отображенных на АРМ АСУПВ, занести в протокол поверки по форме таблицы указанной в приложении А.

  • 7.4.4 Вычисляют приведенную погрешность вторичной части ИК, выраженную в %:

N -N

7вик=^--°-т%                  (1)

где

N_BbIX - выходное значение сигнала;

No - значение измеряемой величины, установленное на эталоне;

N_HOp_M - нормирующее значение измеряемой величины (верхний предел диапазона измерений).

• 7.4.5 Погрешность вторичной части ИК не должна превышать значений, указан-

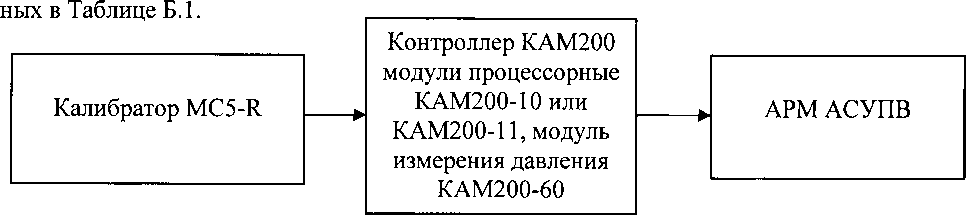

Схема 1

Проверка погрешности ВИК ИК объемного расхода воды, объема.

• 7.4.6 Для проверки погрешности ВИК расхода, реализующих преобразования импульсов в измеренные значения расхода необходимо:

• - собрать схему устройства приема импульсных сигналов (Схема 2);

• - провести сброс данных счетчиков в ПО контроллера КАМ200;

• - установить (проверить соответствие) в ПО системы коэффициент пересчета импульсов (А) (передаточное число счетчиков);

• - установить на задатчике импульсов пачку импульсов (N) с количеством не менее 3000;

- запустить задатчик импульсов, по окончании процедуры произвести считывание результатов счета на выходе контроллера КАМ200;

где А - передаточное число счетчика, занесенное в ПО системы оператором при настройке

системы;

N - количество импульсов в пачке импульсов, подаваемой с задатчика на вход испытываемого ИК, и контролируемое частотомером;

Ai - показание расхода, полученное контроллером КАМ200.

• 7.4.8 Значения входных сигналов (Xi) и значения выходных сигналов (Ni), отображенных на АРМ, занести в протокол поверки по форме указанной в приложении А.

• 7.4.9 Результаты поверки считаются положительными, если для каждой проверяемой точки выполняется неравенство |5 | < | З_пр |, где З_пр. - пределы допускаемой относительной погрешности ВИК расхода в фактических условиях поверки. Погрешность вторичной части ИК не должна превышать значений, указанных в Таблице Б.1.

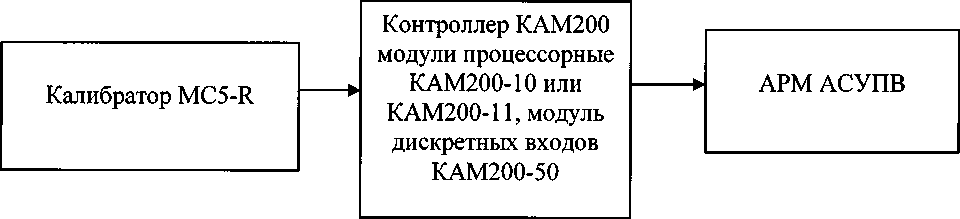

Схема 2

Примечание: для ВИК с двумя компонентами пределы допускаемой погрешности рассчитываются по следующей формуле (для каждой проверяемой точки):

где - пределы допускаемой погрешности 1 -го компонента ВИК, %, у₂ - пределы допускаемой погрешности 2-го компонента ВИК, %.

• 8.1 Проводится проверка соответствия заявленных идентификационных данных программного обеспечения указанных в описании типа на с АСУПВ.

• 8.2 ПО считается подтвержденным, если идентификационные данные программного обеспечения не противоречат приведенным в описании типа на АСУПВ.

• 9.1 При положительных результатах поверки оформляют свидетельство о поверке АСУ ТП согласно «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» утвержденному приказом Минпромторга России № 1815 от 02 июля 2015 г. Знак поверки наносится на свидетельство о поверке.

• 9.2 При отрицательных результатах поверки свидетельство о предыдущей поверке аннулируют и и в части ИК не прошедших поверку выдают извещение о непригодности согласно «Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России № 1815 от 02 июля 2015 г.

Разработали:

Начальник отд. 201

Лапин А.В.

9
