УТВЕРЖДАЮ

Директор ФГУП «ВНИИМ им. Д.

« 20

Д!ДРЕКТ0РА ривцов сть №14 варя 2017г.

Государственная система обеспечения единства измерений

Вычислители количества теплоты ВКТ-9

Методика поверки

РБЯК.400880.100 Д5

Руководитель отдела

ФГУП «ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Настоящая методика распространяется на вычислители количества теплоты ВКТ-9 (в дальнейшем - вычислители) и устанавливает методы и средства их первичной и периодической поверки.

Вычислители подлежат первичной поверке перед вводом в эксплуатацию или при выпуске из производства и после ремонта, связанного с нарушением оттиска клейма поверителя, а также периодической поверке в процессе эксплуатации.

Интервал между поверками- 4 года.

1. Операции поверки

При проведении поверки должны быть выполнены следующие операции:

  • - внешний осмотр (6.1);

  • - идентификация программного обеспечения (6.2);

  • - опробование (6.3);

  • - определение (контроль) метрологических характеристик (6.4).

В случае получения отрицательных результатов при проведении какой-либо операции поверка прекращается.

В случае несоответствия метрологических характеристик измерительного канала температуры, разности температур или давления, по согласованию с пользователем вычислителя, допускается проведение регулировки соответствующих каналов, после чего операция определения метрологических характеристик для данного канала повторяется.

2. Средства поверки

При проведении поверки должны применяться эталоны (средства поверки), указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Наименование и тип средства поверки и оборудования; обозначение документа, регламентирующего технические требования и (или) метрологические и технические характеристики средства поверки и оборудования

Внешний осмотр

6.1

РБЯК.400880.100ПС

Идентификация программного обеспечения

6.2

РБЯК.400880.100 РЭ

Опробование

6.3

Компьютер и программное обеспечение «Конфигуратор Приборов. Поверка ВКТ-9»

Определение (контроль) метрологических характеристик

6.4.1

  • 1. Генератор сигналов Г5-79. Количество импульсов в серии от 1 до 9999 с дискретностью установки 1 ими., период повторения импульсов от 1 мкс до 99,9 с, длительность импульсов от 0,05 мкс до 0,999 с.

  • 2. Мера электрического сопротивления Р3026-2. Диапазон сопротивлений (0,1 -111111,1) Ом, кт 0,005/1,5-10-2 шт.

  • 3. Магазин сопротивлений Р4831, (0,1-111111,11) Ом, кт 0,02/2 • 10‘б.

  • 4. Прибор для поверки вольтметров программируемый В1-13. Диапазон тока от 0,1 мкА до 100 мА, пг± 0,015 мА.

6.4.2

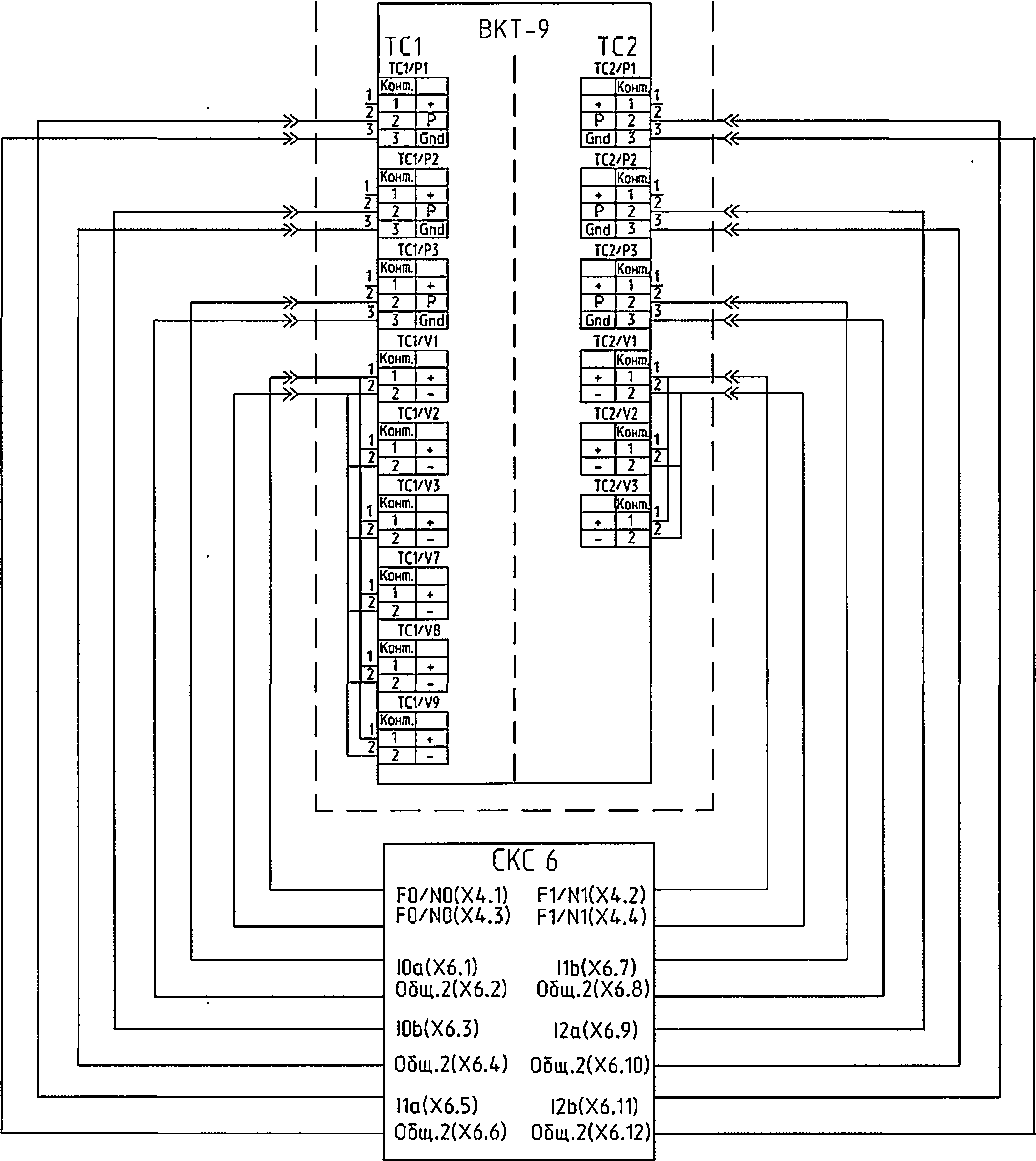

  • 1. Стенд СКС6. Количество импульсов в серии -16; постоянный ток 4 мА, пг ± 0,003 мА; 10 и 20 мА, пг ± 0,009 мА.

  • 2. Мера электрического сопротивления РЗ026-2. Диапазон сопротив-лений (0,1 -111111,1) Ом, кт 0,005/1,5 • 10'6 - 2 шт.

  • 3. Магазин сопротивлений Р4831, (0,1-111111,11) Ом, кт 0,02/2-10‘б.

6.4.3

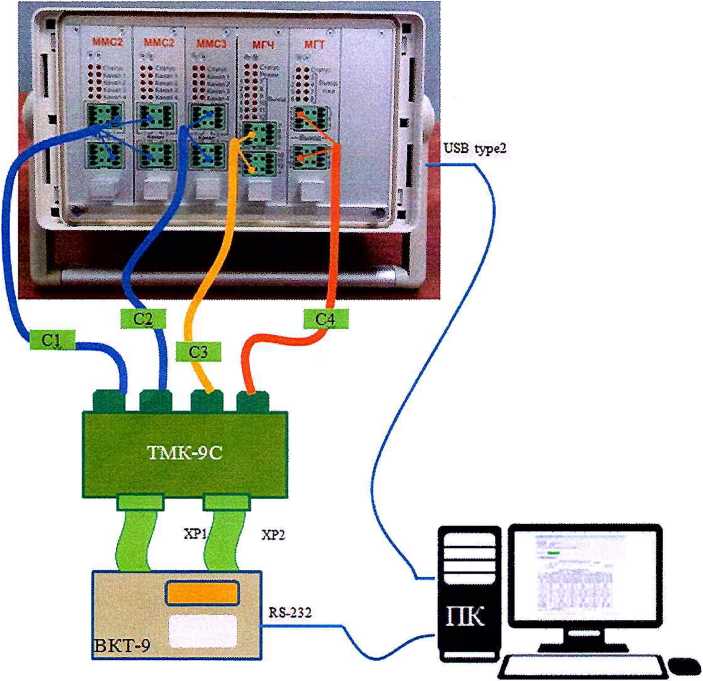

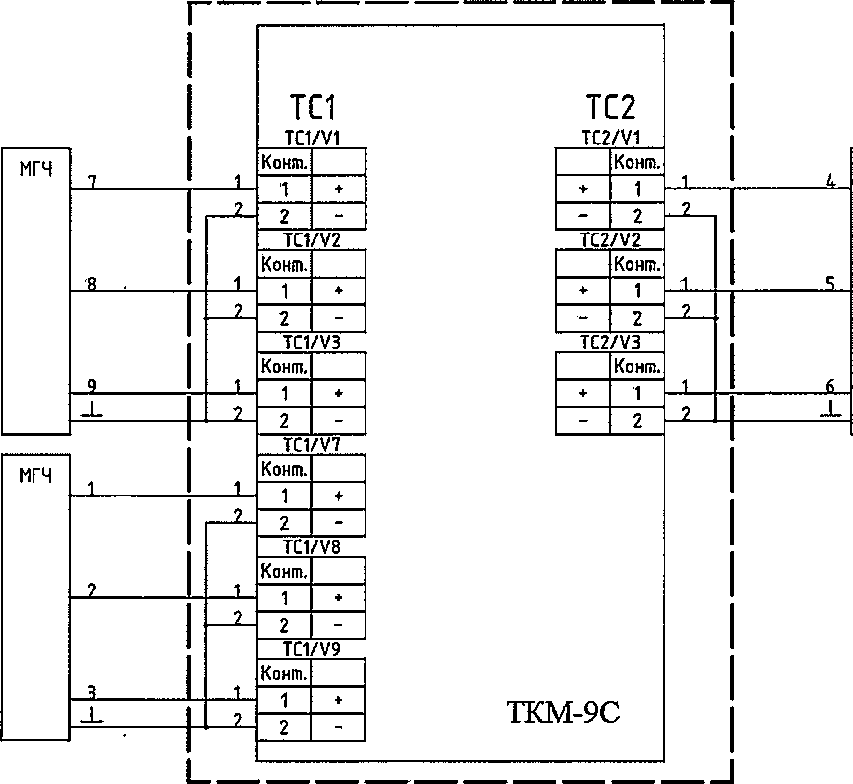

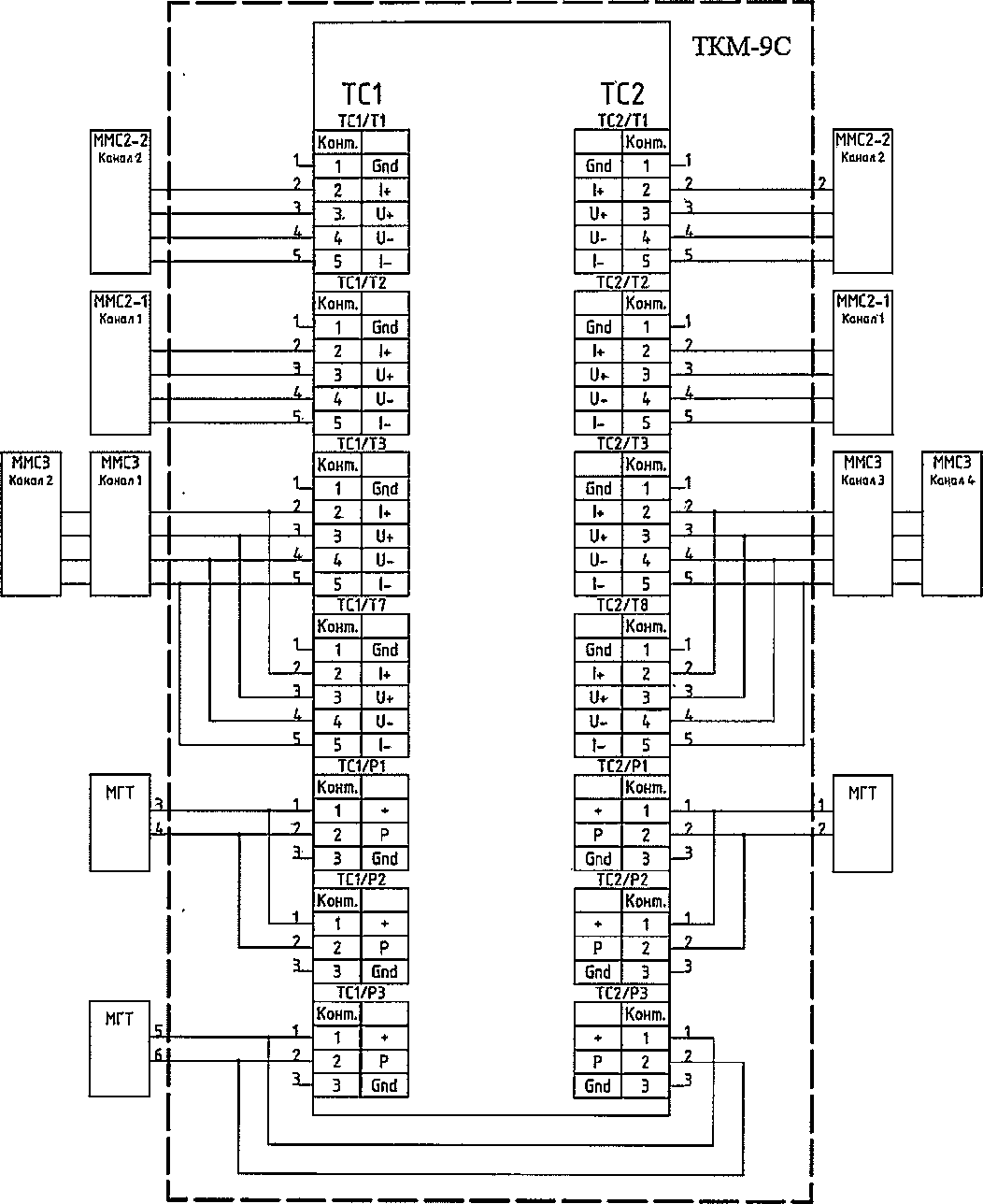

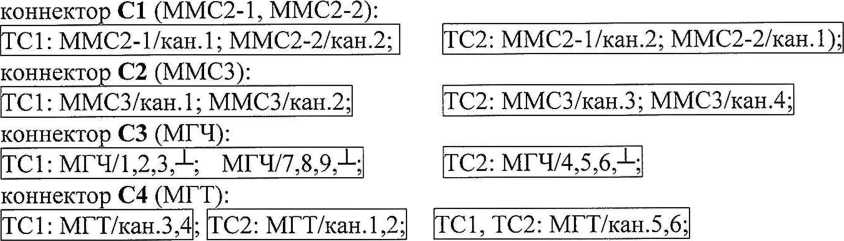

Стенд контрольный универсальный СКУ. В составе:        4

  • - модули мер сопротивления ММС2 (2 шт.); ММС1 (1 шт.);

  • - модуль генератора частоты МГЧ (1 шт.);

  • - модуль генератора тока МГТ (1 шт.)

^Применяемость оборудования согласно 6.3.

Примечания.

  • 1. В таблице 1 указано количество средств поверки, необходимое для проведения поверки вычислителей ВКТ-9-01. При проведении поверки вычислителей ВКТ-9-02 могут быть использованы те же самые средства поверки, переключенные на измерительные входы тепловой системы ТС2 вычислителя.

  • 2. Возможно применение одного прибора В1-13, при этом поверка каналов измерения давления проводится путем поочередного подключения выхода В1-13 к соответствующим входам вычислителя.

Допускается применение других эталонов (средств поверки), обеспечивающих определение (контроль) метрологических характеристик поверяемых вычислителей с требуемой точностью, в том числе, позволяющих автоматизировать процесс поверки с применением сервисного программного обеспечения (п.п. 6.4.2, 6.4.3).

Эталоны (средства поверки) должны быть аттестованы (поверены) в установленном порядке.

3. Требования к квалификации поверителей

Поверка вычислителей должна проводиться лицами, аттестованными в установленном порядке в качестве поверителей.

Поверители должны иметь опыт работы с эталонами (средствами поверки).

Для проведения поверки поверители должны ознакомиться с документом «Вычислители количества теплоты ВКТ-9. Руководство по эксплуатации» (РБЯК.400880.100 РЭ).

4. Требования'безопасности

При проведении поверки должны соблюдаться требования безопасности к проведению электрических испытаний по ГОСТ 12.3.019-80, а также меры безопасности, изложенные в эксплуатационной документации применяемых эталонов (средств поверки) и вычислителей.

ВНИМАНИЕ! Подключение и отключение выходной цепи прибора В1-13 должно выполняться только при нажатой кнопке «СБРОС».

5. Условия проведения поверки и подготовка к ней
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • 1) температура окружающего воздуха, °C                           15-25

  • 2) относительная влажность воздуха, не более, %                       80

  • 3) атмосферное давление, кПа                                      84 -106,7

  • 5.2 Подготовка эталонов (средств поверки) и поверяемых вычислителей должна проводиться в соответствии с их эксплуатационной документацией. Допускается не подключать внешний источник питания к вычислителям, предназначенным для работы с внешним источником напряжения питания.

  • 5.3 Перед проведением поверки, в зависимости от применяемых средств поверки, должна быть собрана одна из схем поверки согласно приложениям А (п.6.4.1), Б (п.6.4.2), В (п.6.4.3).

Подключение средств поверки производится к разъемам «под винт» коммутационного модулю (КМ) вычислителя. Для обеспечения доступа к разъемам необходимо открутить четыре винта и разъединить две части корпуса вычислителя.

Вычислители могут предъявляться на поверку без КМ, в этом случае, подключение средств поверки производится к разъемам технологического коммутационного модуля ТКМ-9(С) (РБЯК.410.884.100 ПС).

В случае применения технологического КМ необходимо выполнить следующие действия:

  • 1) если на поверку представлен только измерительный модуль вычислителя, то его необходимо подключить к разъемам шлейфов технологического КМ;

  • 2) если на поверку представлен вычислитель в полном составе, то необходимо, отсоединив шлейфы КМ от измерительного модуля, подключить последний к разъемам шлейфов технологического КМ.

К КМ вычислителя, питание которого осуществляется от внешнего источника, должен быть подключен источник питания.

6. Проведение поверки

При проведении поверки следует вести протокол, рекомендуемая форма которого приведена в приложении В.

6.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

  • 1) наличие паспорта вычислителя;

  • 2) контролировать:

  • - соответствие идентификационной и эксплуатационной маркировки паспортным данным вычислителя:

  • - качество маркировки должна обеспечивать ее четкое и ясное изображение.

  • - отсутствие механических повреждений измерительного модуля вычислителя, влияющих на его работоспособность.

Вычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

6.2 Идентификация программного обеспечения
  • 6.2.1 При идентификации встроенного программного обеспечения (ПО) должно быть установлено, соответствие номера версии ПО и контрольной суммы (КС) исполняемого кода метрологически значимой части ПО номеру и контрольной сумме, указанным в паспорте (р.7) вычислителя.

Указанная информация представляется на табло вычислителя в меню «4.Сервис»:

  • - номер версии: в разделе «Версия ПО» (ВКТ9 - Сервис - Версия ПО: vOl.XX)

  • - КС: в подразделе «КС метр. ПО» (ВКТ9 - Сервис - Контр. Суммы _ КС метр.ПО:Ю39)

XX - метрологически незначимая часть ПО.

Вычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

  • 6.2.2 Сервисная программа «Конфигуратор Приборов. Поверка ВКТ-9» используется при автоматизированной поверке вычислителей. Номер версии ПО может быть выведен на дисплей компьютера нажатием кнопки «О программе». Версия ПО должна быть не ниже 2.0.9.2.

    LSJ

    - О программе

    Теплоком холдинг

Название ПО: Конфигуратор приборов. Поверка ВКТ-9.

Версия ПО: 2.0.9.2

6.3 Опробование

При опробовании должны быть выполнены следующие операции:

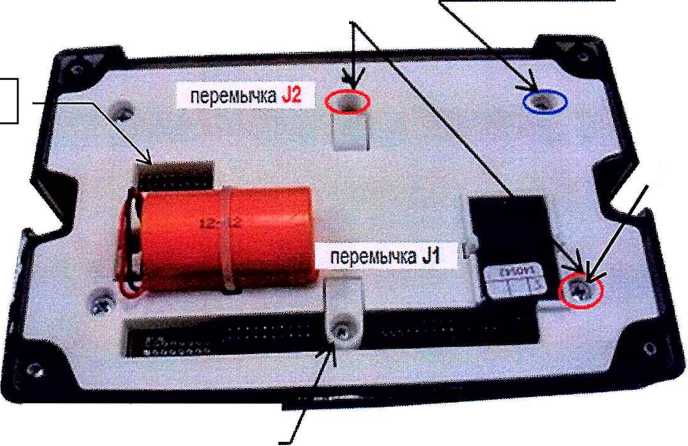

  • 1) снимите защитные заглушки, ограничивающие доступ к разъемам Л и J2, и убедитесь, что контакты разъемов не замкнуты перемычкой (если замкнуты, то снимите перемычку);

  • 2) войдите в меню «3 .Настройки», раздел «Часы», параметр «Время» и убедитесь в отсутствии возможности изменения параметра (при нажатии кнопки ^Курсор на табло не представляется);

  • 3) установите перемычку на контакты разъема Ли убедитесь в возможности изменения параметра «Время» (при нажатии кнйпси курсор на табло представляется);

  • 4) установите перемычку на контакты разъема J2;

  • 5) выполните изменения в настройке вычислителя, приведенные в таблицах 2 (для модели ВКТ-9-01) или 3 (для модели ВКТ-9-02).

Изменение параметров настройки может быть выполнено с клавиатуры вычислителя или с компьютера при наличии соответствующего сервисного программного обеспечения (п.6.2.2).

Таблица 2. Параметры настройки вычислителя модели ВКТ-9-01

Меню верхнего уровня

Раздел меню

Подраздел меню

Группа параметров

Параметр

Значение парамет-ра/условие настройки

3.Настройка

4.Датчики

1.Каналы V

1.TC1.V1

Вес им-пульса

10 000 л/имп.

2.TC1.V2

3.TC1.V3

7.V7

8.V8

9.V9

2.Каналы t

l.TCl.tl

НСХТСП

Pt500

2.TCl.t2

З.ТСИЗ

7.t7

3.Каналы Р

1.ТС1.Р1

Датчик

Договорное Р_дог -1,6 МПа

2.ТС1.Р2

З.ТС1.РЗ

5.Общие

1 .Ед.изм.тепл

ГДж

-

-

9.Разм.давлени

МПа

-

-

5.Канал 1возд

t7

-

-

б.Лето/Зима

Текущий период

Зимний

-

7.Хол.вода

Канал tXB

-

Договорное

Канал Рхв

Договорное

1хв_дог

зимняя

-

5 °C

Рхв_дог зимнее

-

0,5 МПа

6.ТС1

1 .Схема зимняя

2.5

-

-

Таблица 3. Параметры настройки вычислителя модели ВКТ-9-1

Меню верх-него уровня

Раздел меню

Подраздел меню

1.Каналы V

4.Датчики

2.Каналы t

3.Настройка

3.Каналы Р

1.Ед.изм.тепл

9.Разм.давлени

5.Канал 1возд

б.Лето/Зима

5. Общие

7.Хол.вода

  • 6. ТС1

  • 7. ТС2

1 .Схема зимняя

1 .Схема зимняя

Группа параметров

  • 1. TC1.V1

  • 2. TC1.V2

  • 3. TC1.V3

  • 4. TC2.V1

  • 5. TC2.V2

  • 6. TC2.V3

  • 7.

  • 8.

  • 9.

  • 1. TCl.tl

  • 2. TCl.t2

  • 3. TCl.t3

  • 4. ТС2.Н

  • 5. TC2.t2

  • 6. TC2.t3

  • 7. t7

  • 8, t8

  • 1. TC1.P1

  • 2. TC1.P2

  • 3. TC1.P3

  • 4. TC2.P1

  • 5. TC2.P2

  • 6. TC2.P3 ГДж МПа

t7

Текущий период Канал txB Канал Рхв tXB-ДОГ зимняя Рхв_дог зимнее

  • 2.5

  • 2.5

Параметр

Вес импульса

)2_____________________

Значение парамет-ра/условие настройки

10 000 л/имп.

Датчик

Зимний

Pt500

Договорное

Р_дог-1,6 МПа

Договорное

Договорное

Вычислитель, не удовлетворяющий указанным требованиям, к дальнейшему проведению поверки не допускается.

6.4 Определение (контроль) метрологических характеристик

Перед началом выполнения операции включите напряжение питания средств поверки и, при необходимости, поверяемого вычислителя, выдержите средства поверки во включенном состоянии в течение времени, указанного в их эксплуатационной документации.

В процессе проведения поверки, перед выполнением проверок №№ 2 и 3 (таблицы 4 и 10), необходимо выполнить операцию обнуления счетчиков, для чего следует перейти в раздел «9.Сброс» меню «4.Сервис» и выбрать условие настройки «Да» в подразделе «Обнул.счетчиков».

*         6.4.1 Определение (контроль) метрологических характеристик при применении генерато

ра импульсов, прибора для поверки вольтметров, двух мер и магазина сопротивлений.

6.4.1.1 Определение метрологических характеристик вычислителей ВКТ-9-01.

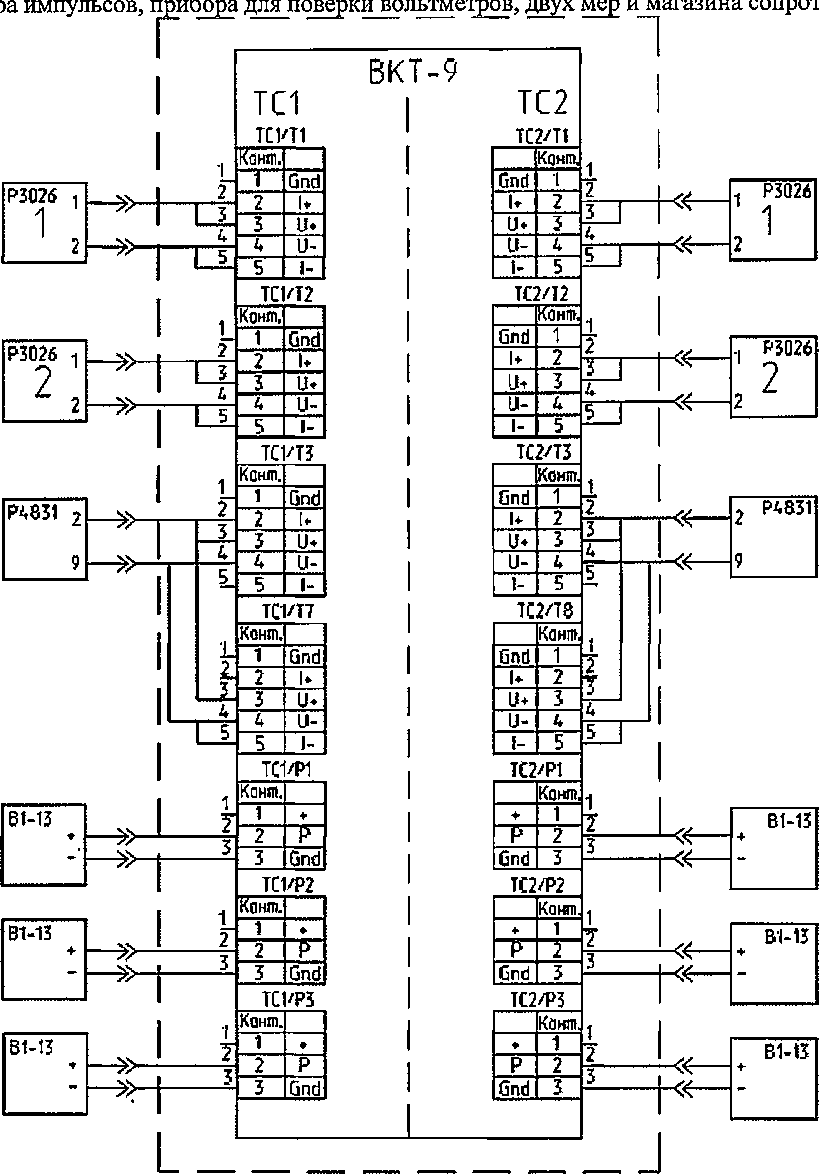

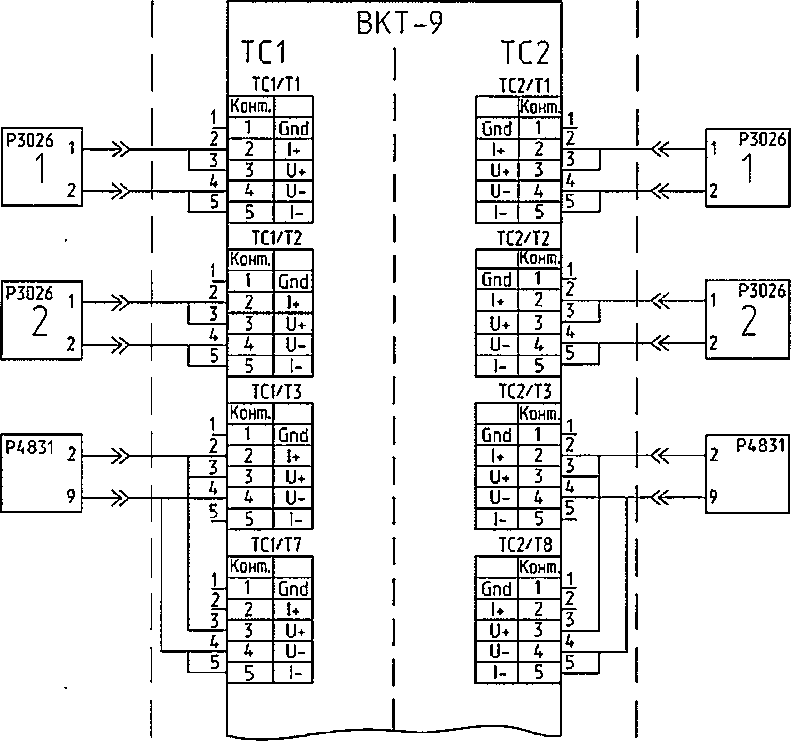

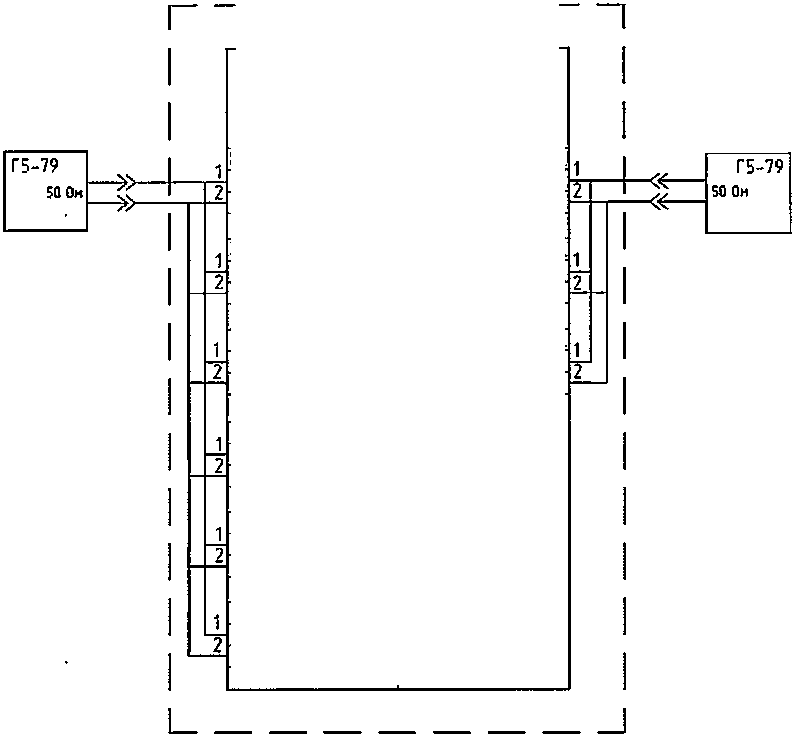

Схема поверки согласно приложению А.

ВНИМАНИЕ! На контактах разъемов TC1:V1...TC1:V3 и V7...V9 (приложение Г) перемычки не установлены.

Определение метрологических характеристик выполняют поэтапно, последовательно воспроизводя согласно таблице 4, значения температур и разности температур, имитируемых мерами и магазином сопротивлений.

ВНИМАНИЕ! Перед выполнением проверок №№ 2 и 3 необходимо выполнить операцию обнуления счетчиков.

1) при каждой проверке №№ 1...3, не ранее, чем завершится вывод серии импульсов, определяют показания нижеуказанных величин:

- в разделе «1.ТС1» меню «1.Текущие» определите показания величин и сравните их значения с допустимыми диапазонами показаний, приведенными в таблице 5.

Таблица 4

проверки

Значение сопротивления, Ом

Воспроизводимое значение, °C

мера 1

мера 2

магазин

разности температур dtl

температуры tl

температуры t2

температуры t3 И 1ВОЗД

1

604,54

600,0

558,36

2,36

53,93

51,57

30

2

630,0

600,0

692,53

15,62

67,19

51,57

100

3

841,67

500,0

842,39

179,61

179,61

0,0

180

4

-

-

401,53

-

-

-

-50

При проверках №№ 1... 3 на выходе генератора воспроизводят серию из 16 импульсов положительной полярности амплитудой (2,5 - 3,5) В с периодом повторения не менее 1,0 мс (частотой не более 1000 Гц) при длительности импульсов не менее 0,5 мс.

Таблица 5

Величина

Допустимый диапазон показаний при проведении проверки

№1

№2

№3

Qo, ГДж

1,538...1,580

10,198...10,326

107,389... 108,493

QrBC, ГДж

16,760...16,929

61,077...61,329

105,142...105,468

М1,т

157,774...158,090

156,662...156,976

141,942... 142,226

М2, т

157,957...158,273

157,957...158,273

160,059...160,379

М3, т

159,349...159,668

153,329...153,636

141,875...142,159

V1...V3.M3

160

160

160

tl,°C

53,83...54,03

67,09...67,29

179,51...179,71

t2, °C

51,46...51,67

51,46...51,67

-0,1...0,1

t3, °C

29,9...30,1

99,9...100,1

179,9...180,1

dtl, °C

2,33...2,39

15,58...15,66

179,4...179,82

- в разделе «3.Общие» меню «1.Текущие» определите показания температуры 1возд и сравните ее значение с допустимым диапазоном показаний, приведенными в таблице 6.

Таблица 6

Величина

Допустимый диапазон показаний при проведении проверки

№1

№2

№3

№4

1возд, °C

29,9...30,1

99,9...100,1

179,9... 180,1

-49,9...-50,1

- в разделе «4.Дополнительн» меню «1.Текущие» определите показания объемов V7...V9 и сравните их значения с допустимым значением, соответствующим 160 м3;

  • 2) при проверке № 4 в разделе «3 .Общие» меню «1.Текущие» определите показания температуры 1возд и сравните ее значение с допустимым диапазоном показаний, приведенным в таблице 6.

  • 3) выполните изменения в настройке вычислителя, указанные в таблице 7.

%

*    _______________________________________________________________________Таблица 7

Меню верхнего уровня

Раздел меню

Подраздел меню

Группа параметров

Параметр

Значение парамет-ра/условие настройки

3.Настройка

4.Датчики

3.Каналы Р

1.ТС1.Р1

Датчик

Датчик -1,6 МПа

Ток датчика - 4.. .20 мА

2.ТС1.Р2

З.ТС1.РЗ

4) последовательно устанавливая на выходе приборов для поверки вольтметров (источников тока) значения тока, указанные в таблице 8, определите показания давлений Р1...РЗ и сравните их значения с допустимыми диапазонами показаний (таблица 8);

Таблица 8

Величина

Значение тока, мА

Допустимый диапазон показаний, МПа

Р1...РЗ

4

-0,004...0,004

10

0,596...0,604

20

1,596...1,604

Примечание -

1ри наличии меньшего числа источников тока каналы измерений давления про

веряют поочередно, переключая выход источника на соответствующий вход «Р» вычислителя.

  • 5) занесите в протокол код контрольной суммы «КС калибр.», который представляется в разделе «З.Контр.суммы» меню «4.Сервис»;

  • 6) снимите перемычки с контактов разъемов Л и J2 и установите их так, чтобы контакты не были замкнуты, после чего установите защитные заглушки, ограничивающие доступ к разъемам;

  • 7) соедините вместе обе части корпуса и закрутите четыре крепежных винта. В случае, если поверка проводилась с использованием технологического КМ, предварительно отключите от него измерительный модуль и подключите его к КМ вычислителя (при его наличии).

Вычислитель, считается прошедшим поверку с положительными результатами, если показания всех измеряемых величин не выходят за пределы допустимого диапазона показаний.

6.4.1.2 Определение метрологических характеристик вычислителей ВКТ-9-02.

Схема поверки согласно приложению А.

ВНИМАНИЕ! На контактах разъемов TC1:V1...TC1:V3, TC2:V1...TC2:V3 и V7...V9 (приложение Г) перемычки не установлены.

Определение метрологических характеристик проводят в два этапа: сначала определяют метрологические характеристики измерительных каналов, относящихся к ТС1, а затем - к ТС2.

Контрольную сумму «КС калибр.» рекомендуется записывать в протокол после определения метрологических характеристик всех измерительных каналов.

Методика определения характеристик измерительных каналов, относящихся к ТС1, согласно

  • 6.4.1.1.

Методика определения характеристик измерительных каналов, относящихся к ТС2, согласно

  • 6.4.1.1, но с учетом нижеприведенных изменений, которые предварительно необходимо выполнить:

измените настройку вычислителя в соответствии с таблицей 9.

Таблица 9

Меню верхнего уровня

Раздел меню

Подраздел меню

Группа параметров

Параметр

Значение парамет-ра/условие настройки

3.Настройка

5.Общие

5.Канал 1возд

t8

-

-

2) отключите средства поверки от входов измерительных каналов ТС1 и подключите их к вхо

дам измерительных каналов ТС2 в соответствии с нижеприведенными указаниями:

  • - генератор к входам «VI»...«V3»;

  • - меру 1 к входу «Т1», меру 2 к входу «Т2»;

  • - магазин сопротивлений к входам «ТЗ» и «Т8»;

  • - источники тока к входам «Р1».. .«РЗ»;

  • 3) выполните операции поверки, приведенные в 6.4.1.1, при этом значения величин V7...V9 не контролируются.

Вычислитель, считается прошедшим поверку с положительными результатами, если показания всех измеряемых величин не выходят за пределы допустимого диапазона показаний.

  • 6.4.2 Определение (контроль) метрологических характеристик при применении стенда СКС6, двух мер и магазина сопротивлений.

6.4.2.1 Определение метрологических характеристик вычислителей ВКТ-9-01.

Схемы поверки согласно приложениям Б.

ВНИМАНИЕ! На контактах разъемов TC1:V1...TC1:V3 и V7...V9 (приложение Г) перемычки установлены.

Определение метрологических характеристик выполняют поэтапно, последовательно воспроизводя согласно таблице 10, значения температур и разности температур, имитируемых мерами и магазином сопротивлений.

Таблица 10

проверки

Значение сопротивления, Ом

Воспроизводимое значение, °C

мера 1

мера 2

магазин

разности температур dtl

температуры tl

температуры t2

температуры t3 И 1ВОЗД

1

604,54

600,0

558,36

2,36

53,93

51,57

30

2

630,0

600,0

692,53

15,62

67,19

51,57

100

3

841,67

500,0

842,39

179,61

179,61

0,0

180

4

-

-

401,53

-

-

-

-50

При проверках №№ 1.. .3 на выходе N0 стенда воспроизводят 16 импульсов (номер пакета 0). ВНИМАНИЕ! Перед выполнением проверок №№ 2 и 3 необходимо выполнить операцию обну

ления счетчиков.

1) при каждой проверке №№ 1...3, не ранее, чем через 60 с после подачи импульсов, определяют показания нижеуказанных величин:

- в разделе «1.ТС1» меню «1.Текущие» определите показания величин и сравните их значения с допустимыми диапазонами показаний, приведенными в таблице 11.

ры 1возд и сравните ее значение с допустимым диапазоном показаний, приведенным в таблице 12. 3) выполните изменения в настройке вычислителя, указанные в таблице 13.

Таблица 11

Величина

Допустимый диапазон показаний при проведении проверки

№1

№2

№3

Qo, ГДж

1,538...1,580

10,198...10,326

107,389...108,493

Qtbc, ГДж

16,760...16,929

61,077...61,329

105,142... 105,468

М1,т

157,774...158,090

156,662...156,976

141,942... 142,226

М2, т

157,957...158,273

157,957...158,273

160,059...160,379

М3, т

159,349...159,668

153,329...153,636

141,875...142,159

V1...V3, м3

160

160

160

tl,°C

53,83...54,03

67,09...67,29

179,51...179,71

t2, °C

51,46...51,67

51,46...51,67

-0,1...0,1

t3, °C

29,9...30,1

99,9... 100,1

179,9...180,1

dtl, °C

2,33...2,39

15,58...15,66

179,4... 179,82

- в разделе «З.Общие» меню «1.Текущие» определите показания температуры 1возд и сравните ее значение с допустимым диапазоном показаний, приведенными в таблице 12.

Таблица 12

Величина

Допустимый диапазон показаний при проведении проверки

№1

№2

№3

№4

гвозд, °C

29,9...30,1

99,9... 100,1

179,9...180,1

-49,9...-50,1

- в разделе «4.Дополнительн» меню «1.Текущие» определите показания объемов V7...V8 и сравните их значения с допустимым значением, соответствующим 160 м3;

2) при проверке № 4 в разделе «З.Общие» меню «1.Текущие» определите показания температу

Таблица 13

Меню верхнего уровня

Раздел меню

Подраздел меню

Группа параметров

Параметр

Значение парамет-ра/условие настройки

3.Настройка

4. Датчики

3.Каналы Р

1.ТС1.Р1

Датчик

Датчик -1,6 МПа

Ток датчика - 4.. .20 мА

2.ТС1.Р2

З.ТС1.РЗ

4) последовательно устанавливая на выходах 10 и И стенда (источника тока) значения токов, указанные в таблице 14, определите показания давления Р1...РЗ и сравните их значения с допустимыми диапазонами показаний (таблица 14);

Таблица 14

№ проверки

Величина

Значение тока, мА

Допустимый диапазон показаний, МПа

1

Р1...РЗ

4

-0,004...0,004

2

10

0,596...0,604

3

20

1,596...1,604

5) занесите в протокол код контрольной суммы «КС калибр.», который представляется в разделе «З.Контр.суммы» меню «4. Сервис».

  • 6) снимите перемычки с контактов разъемов Л и J2 и установите их так, чтобы контакты не были замкнуты, после чего установите защитные заглушки, ограничивающие доступ к разъемам;

  • 7) соедините вместе обе части корпуса и закрутите четыре крепежных винта. В случае, если поверка проводилась с использованием технологического КМ, отключите от него измерительный модуль и подключите его к КМ вычислителя (при его наличии).

Вычислитель, считается прошедшим поверку с положительными результатами, если показания всех измеряемых величин не выходят за пределы допустимого диапазона показаний.

6.4.2.2 Определение метрологических характеристик вычислителей ВКТ-9-02.

Схема поверки согласно приложению Б.

ВНИМАНИЕ! На контактах разъемов TC1:V1...TC1:V3, TC2:V1...TC2:V3 и V7...V9 перемычки установлены.

Определение метрологических характеристик проводят в два этапа: сначала определяют метрологические характеристики измерительных каналов, относящихся к ТС1, а затем - к ТС2.

Контрольную сумму «КС калибр.» рекомендуется записывать в протокол после определения метрологических характеристик всех измерительных каналов.

Методика определения характеристик измерительных каналов, относящихся к ТС1, согласно

  • 6.4.2.1.

Методика определения характеристик измерительных каналов, относящихся к ТС2, согласно

  • 6.4.2.1, но с учетом нижеприведенных изменений, которые предварительно необходимо выполнить:

1) измените настройку вычислителя в соответствии с таблицей 15.

Таблица 15

Меню верхнего уровня

Раздел меню

Подраздел меню

Группа параметров

Параметр

Значение парамет-ра/условие настройки

3.Настройка

5. Общие

5.Канал Щозд

t8

-

-

2) отключите меры и магазин от входов измерительных каналов ТС1 и подключите их к входам

измерительных каналов ТС2 в соответствии с нижеприведенными указаниями:

  • - меру 1 к входу «Т1», меру 2 к входу «Т2»;

  • - магазин сопротивлений к входам «ТЗ» и «Т8»;

3) выполните операции поверки, приведенные в 6.4.2.1, при этом:

-16 импульсов (номер пакета 0) воспроизводят на выходе N1 стенда;

  • - значения тока воспроизводят на выходах II и 12;

  • - значения величин V7...V9 не контролируются.

Вычислитель, считается прошедшим поверку с положительными результатами, если показания всех измеряемых величин не выходят за пределы допустимого диапазона показаний.

6.4.3 Определение (контроль) метрологических характеристик при применении стенда контроля универсального СКУ.

6.4.3 Л Собрать схему поверки согласно приложению В, для чего,

а) Подключить к ВКТ-9:

  • - ПК (RS-232), СОМ 6;

  • - технологический коммутационный модуль ТКМ-9С, шлейфы ХР1 и ХР2;

б) Подключить к СКУ:

  • - ПК (выход USB type2);

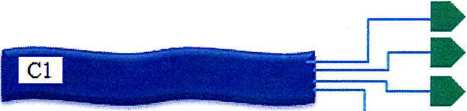

  • - коннекторы (С1-С4) ТКМ-9С,

  • 6.4.3.2 Запустите ПО «Конфигуратор Приборов. Поверка ВКТ-9».

а) В меню «Настройка» —» «Управление подключением»,, рис 2.), выбрать и установить:

Тип поверки: «Автоматическая»; Скорость обмена: «19200»; Сом порты модулей СКУ (ММС2-1; ММС2-2; ММСЗ: МГТ; МГЧ).

Управление работой СКУ и определение метрологических характеристик ВКТ-9 производится в автоматическом режиме сервисного ПО «Конфигуратор Приборов. Поверка ВКТ-9», для чего необходимо следовать указаниям контекстной справки программного обеспечения.

■' Настройки подключения.

Управление подключением

ВКТ-9:

Порт:          PCI Communications Port (СОМ6)

Скорость:       19200     »

Сетевой адрес:      1-2-

Тип поверки

Ручная Автоматическая

СКУ:

МП:    STMicroelectronics Vrtual COM Port (COM25)

MMC2: STMicroelectronics Virtual COM Port (COM7)

MMC3: STMicroelectronics Vrtual COM Port (COM28) ММС-ДОп: STMicroelectronics Virtual COM Port (СОМЗО)

МГЧ:    STMicroelectronics Vrtual COM Port (COM29)

( Подключить (летючить f Сканировать |

Рис. 2 Настройки каналов

К Настройки отчетов

б) В меню «Настройка»^«Настройка сессии», установите настройки сессии и отчетов, для чего:

  • - укажите «ФИО» поверителя (рис.З);

  • - версию и контрольную сумму метрологической части ПО поверяемого ВКТ-9 (рис.З);

протоколов, укажите «путь» для их сохранения (рис.4).

Поверитель: |

____________________ ________________ I

Версия ПО: v| 1Т] . | оТ]

КС метр. ч. П00х|1039

ок | I

Путь сохранения отчетов: |\\уеда\Обмен\Теплоком\Департамент ТК\Отдел проверки ВКТ1Протоколы\ВКТ9

По-умолчанию                                                            Выбрать другой путь

-—— --1 ---------1

Рис.З                                             Рис.4

ПО «Конфигуратор Приборов. Поверка ВКТ-9» контролирует (сканирует) подключаемые модули СКУ, определяет регламент подачи «выходных» сигналов модулей, заводской номер и идентификационные данные (номер, КС) основного ПО вычислителя.

Контролировать! Соответствие измеряемых величин допустимому диапазону показаний (Рис.5)

Конфигуратор приборов. Поверка 8КТ-9

Настройки Помощь ... _ _ ........................................................ ...........................................

Информация

Поверитель:

! Крейнин П М

Версия ПО: V01.04

КС метрологически значимой части ПО: Ох 1039

Результат: ГОДЕН

Г Открыть для печати j

ПРОТОКОЛ ПОВЕРКИ № 14-8879-9694

Вычислитель количества теплоты ВКТ-9-01 зав. № 00005596

Внешний осмотр________________________________________________соответсвует

Идентификация ПО: номер версии v01.04 КС метр. ПО: 1039___________соответсвует

Опробование:_______;________________________________________________соответсвует

Определение (контроль) метрологических характеристик

Результаты поверки ВКТ-9-01 по ТС1

Величина

Проверка № 1

Проверка № 2

Проверка № 3

Показания

Доп. показания

Показания

Доп. показания

Показания

Доп. показания

Qo, ГДж

1.5527

1.538...1.58

10.2581

10.198 ...10.326

107 9358

107.389..108.493

Огвс, ГДж

16.8519

16.76...16.929

61.2195

61.077...61.329

105 3122

105 142...105.468

М1,т

157.9358

157.774 ..158.09

156.8226

156.662.156.976

142 0922

141.942 ..142.226

М2, т

158.1226

157 957. .158 273

158.1226

157.957 ..158.273

160.2247

160.059.160.3 79

М3, т

159.5263

159.349...159.668

153.4932

153.329...153.636

142.0279

141.875 ..142.159

VI. м3

160

160.0

160

160.0

160

160 0

V2. м3

160

160.0

160

160.0

160

160 0

V3. м3

160

160.0

160

160.0

160

160 0

tl.’C

53.93

53.S3...54.03

67 Д1

67.09...67.29

179.64

179.51...179.71

t2,’С

51.58

51.46...51.67

51.58

51.46...51.67

0.02

-0.1...0.1

сЗ, eC

30.01

29.9. .30.1

100.02

99.9. .100.1

180.02

179.9. 180.1

dtl.’C

2.35

2.33...2.39

15.63

15.58...15.66

179.62

179.4...179.82

Свозд, *С

30

29.9...30.1

100.02

99.9 ..100.1

180.01

179.9.. 180.1

V7, м3

160

160.0

160

160.0

160

160.0

V8, м3

160

160.0

160

160.0

160

160.0

V9. м3

160

160.0

160

160.0

160

160.0

Р1.МПа

0

-0.004...0.004

0.5991

0.596...0.604

1.5994

1.596.. 1 604

Р2. МПа

0

-0.004...0.004

0.6001

0.596..0.604

1.6012

1.596...1 604

РЗ. МПа

0

-0.004...0.004

0.5985

0.596..0.604

1.5995

1.596. ..1.604

Проверка № 4

КС калибр. 14D8

бвозд. ®С

-50.01 |

| -49.9. .-50.1

соответсвует Поверитель Крайним П М Подпись_________________Дата 06.03.2017 14:28:14

Рис.5 Прокол поверки ВКТ-9 и в формате HTML

в) По окончании режима «поверка», программа автоматически формирует протокол поверки, с возможностью его сохранения на ПК и вывода на печать (рис.5), с указанием соответствия или несоответствия результатов измерений.

Вычислитель, считается прошедшим поверку с положительными результатами, если в протоколе поверки отсутствуют перечеркнутые результаты измерений, а измеряемые величины не выходят за пределы допустимого диапазона показаний.

г) По завершению поверки вычислителя выполните нижеуказанные операции:

  • - отсоедините шлейфы-коннекторы ХР1 и ХР2, RS-232 от вычислителя;

  • - снимите перемычки с контактов разъемов Л и J2 и установите их так, чтобы контакты не были замкнуты, после чего установите защитные заглушки, ограничивающие доступ к разъемам;

выполните пломбировку вычислителя путем нанесения оттиска поверительного клейма на пломбировочную мастику. Места пломбирования приведены в приложении Д.

  • - соедините вместе обе части корпуса и закрутите четыре крепежных винта.

7. Оформление результатов поверки
  • 7.1 Результаты поверки оформляют протоколом, рекомендуемая форма которого приведена в приложении Г.

  • 7.2 При положительных результатах поверки, в паспорте вычислителя делают запись о результатах поверки или выдают свидетельство о поверке в установленной форме, на обратной стороне которого указывают код контрольных сумм «КС метр. ПО» и «КС калибр.».

  • 7.3 Вычислитель с отрицательными результатами поверки к выпуску и применению не допускают, на него выдают свидетельство о непригодности к применению с указанием причины несоответствия.

Приложение А

(обязательное)

Определение (контроль) метрологических характеристик при применении

Й.

  • 1. При определении метрологических характеристик вычислителей ВКТ-9-02 по ТС2 (для ВКТ-9-01 разъемы ТС2 отсутствуют) средства поверки, ранее подключенные к разъемам, соответствующим ТС1, отключают и подключают их к соответствующим разъемам ТС2.

ВНИМАНИЕ! Подключение и отключение выходной цепи прибора В1-13 должно выполняться только при нажатой кнопке «СБРОС».

  • 2. Допускается применение одного источника тока (В1-13). В этом случае, источник тока поочередно подключают к разъемам «Р1», «Р2» и «РЗ» соответствующей ТС.

    Продолжение приложения А

    ТС1

    TC1/V1

    ВКТ-9

    I

    I

    ТС2

    TC2/V1

    Конт.

    I

    Конт.

    1

    +

    I

    +

    1

    2

    -

    I

    -

    2

    TCVV2

    I            TC2/V2

    Конт.

    Конт.

    1

    +

    . I

    +

    1

    2

    -

    -

    2

    TC1ZV3

    I            TC2/V3

    Конт.

    I

    Конт.

    1

    +

    I

    +

    1

    2

    -

    -

    2

    TCVV7

    I

    Конт.

    I

    1

    1

    2

    -

    1

    TC1/V8

    1

    1

    Конт.

    1

    1

    +

    1

    2

    -

    1

    TCVV9

    1

    Конт.

    1

    1

    +

    1

    2

    -

    1

    1

  • 1. В вычислителе ВКТ-9-01 (разъемы ТС2 отсутствуют) не должны быть установлены перемычки на контактах разъемов TC1:V1...TC1:V3 и V7...V9, а в вычислителе ВКТ-9-02 - на контактах разъемов TCI :V1.. .TCI :V3, TC2:V1.. .TC2:V3 и V7.. .V9.

Расположение разъемов V согласно приложению Г.

  • 2. При определении метрологических характеристик вычислителей ВКТ-9-02 по ТС2 генератор, ранее подключенный к разъемам, соответствующим ТС1, отключают и подключают его к соответствующим разъемам ТС2.

Подключение и отключение выходной цепи генератора должно выполняться при отсутствии выходного сигнала.

Приложение Б

(обязательное)

Определение (контроль) метрологических характеристик при применении стенда СКС6, двух мер и магазина сопротивлений.

При определении метрологических характеристик вычислителей ВКТ-9-02 по ТС2 (для ВКТ-9-01 разъемы ТС2 отсутствуют) средства поверки, ранее подключенные к разъемам, соответствующим ТС1, отключают и подключают их к соответствующим разъемам ТС2.

Продолжение приложения Б

В вычислителе ВКТ-9-01 (разъемы ТС2 отсутствуют) должны быть установлены перемычки на контактах разъемов TCI:V1.. .TCI :V3 и V7...V9, а в вычислителе ВКТ-9-02 - на контактах разъемов TC1:V1...TC1:V3, TC2:V1...TC2:V3 и V7...V9.

Расположение разъемов V согласно приложению Г.

Приложение В

Определение (контроль) метрологических характеристик при применении стенда контрольного универсального СКУ

Рис. 1 Схема подключения СКУ (USB)^nK (RS-232)oBKT-9^TKM-9C (ХР1-ХР2,С1-С4)

ММС2-1/кан.1

ММС2-2/кан2

ММС2-2/кан.1

ММС2-1/кан2

ММСЗ/кан.1

ММСЗ/канЗ

~ТС1

ММСЗ/канЗ

ММСЗ/кан.4

h ТС2

■^ыгчлдзА

•^МГЧ/7Д9Л

^мгч4,5:бА

■Д^МГТ/кан 3,4 ■ЦкМГТ/кан 1,2 |||>МГТ/кан5;б

г ТС1

Т ТС2

■ ТС1

}- ТС2

> TCLTC2

Рис. 2 Схема распиновки соединителей С1-С4 ТКМ-9С

Продолжение приложения В

Рис.З Схема электрическая ТКМ-9С

мгч

Рис.З Схема электрическая ТКМ-9С (продолжение)

Приложение Г

Форма протокола поверки

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ №____

Вычислитель количества теплоты ВКТ-9-________зав. №________________

Внешний осмотр______________________________________________________(соотв./не соотв.)

Идентификация ПО: номер версии__________КС метр. ПО_____________(соотв./не соотв.)

Опробование___________________________________________________________(соотв./не соотв.)

Определение (контроль) метрологических характеристик

Результаты поверки ВКТ-9-01 и ВКТ-9-02 по ТС1

Величина

Проверка № 1

Проверка № 2

Проверка № 3

Показания

Доп. показания

Показания

Доп. показания

Показания

Доп. показания

Qo, ГДж

1,538...1,580

10,198...10,326

107,389...108,493

Qtbc, ГДж

*

16,760...16,929

61,077...61,329

105,142...105,468

М1,т

157,774...158,09

156,662...156,976

141,942...142,226

М2,т

157,957...158,273

157,957... 158,273

160,059...160,379

М3, т

159,349...159,668

153,329...153,636

141,875...142,159

VI, м3

160

160

160

V2, м3

160

160

160

V3, м3

160

160

160

tl,°C

53,83...54,03

67,09...67,29

179,51...179,71

t2, °C

51,46...51,67

51,46...51,67

-0,1...0,1

t3,°C

29,9...30,1

99,9...100,1

179,9...180,1

dtl, °C

2,33...2,39

15,58...15,66

179,4... 179,82

tB03fl, °C

29,9...30,1

99,9...100,1

179,9...180,1

V7,m3

160

160

160

V8,m3

160

160

160

V9,m3

160

160

160

Pl, МПа

-0,004... 0,004

0,596...0,604

1,596...1,604

P2, МПа

-0,004...0,004

0,596...0,604

1,596...1,604

РЗ, МПа

-0,004...0,004

0,596...0,604

1,596... 1,604

Проверка № 4

КС калибр.

1возд, °C

-49,9...- 50,1

_____________(соотв./не соотв.)

Поверитель____________________Подпись________________Дата______________

Результаты поверки ВКТ-9-02 по ТС2

Величина

Проверка № 1

Проверка № 2

Проверка № 3

Показания

Доп. показания

Показания

Доп. показания

Показания

Доп. показания

Qo, ГДж

1,538...1,580

10,198...10,326

107,389...108,493

Qtbc, ГДж

16,760...16,929

61,077...61,329

105,142...105,468

М1,т

157,774...158,09

156,662...156,976

141,942...142,226

М2, т

157,957... 158,273

157,957...158,273

160,059...160,379

М3, т

159,349...159,668

153,329... 153,636

141,875...142,159

VI, м3

160

160

160

V2, м3

160

160

160

V3, м3

160

160

160

tl,°C

53,83...54,03

67,09...67,29

179,51...179,71

t2, °C

51,46...51,67

‘ 51,46...51,67

-0,1...0,1

t3, °C

29,9...30,1

99,9...100,1

179,9...180,1

dtl, °C

2,33...2,39

15,58...15,66

179,4... 179,82

1возд, °C

29,9...30,1

99,9...100,1

179,9...180,1

Pl, МПа

-0,004... 0,004

0,596...0,604

1,596...1,604

P2, МПа

-0,004...0,004

0,596...0,604

1,596...1,604

РЗ, МПа

-0,004...0,004

0,596...0,604

1,596... 1,604

Проверка № 4

1возд, °C

-49,9...- 50,1

_____________(соотв./не соотв.)

Поверитель____________________Подпись________________Дата_____________

Приложение Д

(справочное)

Места пломбирования вычислителя

Оттиск клейма поверителя

Оттиск клейма ОТК

Перемычки в цепях каналов V

Крепежный винт

Место пломбирования при вводе в эксплуатацию

ВНИМАНИЕ! Знак поверки наносится на колпачок, защищающий доступ к перемычке «J2» (доступ к калибровке) и крепежный винт защитного каркаса электронного модуля внутри корпуса прибора.

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (стран.) в докум

докум.

Входящ. № сопров.

докум. и дата

Поди

Дата

Измен.

Замен.

Нов.

Аннул.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
