УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Щипунов

2020 г.

Государственная система обеспечения единства измерений Пробники напряжения Я6-124 МЕТОДИКА ПОВЕРКИ ЯТИР.418131.124 МП

р. п. Менделеево 2020 г.

Содержание ВВЕДЕНИЕ

Настоящая методика распространяется на пробники напряжения Я6-124 (далее -пробники), изготавливаемые ООО «Электронные измерительные системы», г. Нижний Новгород, и устанавливает объём, методы и средства первичной и периодической поверок.

Интервал между поверками - один год.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на пробник «Пробники напряжения Я6-124. Руководство по эксплуатации» (далее - ЯТИР.418131.124 РЭ).

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1 - Операции поверки

Наименование операций

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

+

3 Определение рабочего диапазона частот напряжения переменного тока, коэффициента калибровки (на нагрузку 50 Ом) и абсолютной погрешности коэффициента калибровки

7.3

+

+

  • 1.2 Допускается проведение поверки на меньшем числе поддиапазонов измерений (в ограниченном частотном диапазоне) которые используются при эксплуатации по соответствующим пунктам настоящей методики поверки. Соответствующая запись должна быть сделана в эксплуатационных документах и свидетельстве о поверке на основании решения эксплуатирующей организации.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2.1 - Средства поверки

Номер пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.3

Анализатор цепей векторный С2420, диапазон частот от 0,1 МГц до 20 ГГц, диапазон измерений модуля коэффициента передачи в диапазоне частот, дБ: от 100 кГц до 1 МГц - от -100 до 0,

свыше 1 МГц до 20 ГГц - от -120 до +10,

пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи: ±0.3 дБ

Продолжение таблицы 2.1

Номер пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.3

Генератор сигналов произвольной формы 33210А, диапазон частот от 1 мГц до 10 МГц, диапазон установки выходного напряжения от 3,5 мВ до 3,5 В, пределы допускаемой относительной погрешности установки частоты выходного сигнала ±0,002 %

7.3

Мультиметр цифровой 34401 А, диапазон измерений напряжения переменного тока от 10 мкВ до 750 В, пределы допускаемой относительной погрешности измерений ±0,6 % в частотном диапазоне от 1 кГц до 300 кГц

7.3

Шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А, диапазон частот при измерении напряжения от 10 Гц до 400 кГц, диапазон измерений напряжения переменного тока от 0 до 140 дБ мкВ, пределы допускаемой относительной погрешности измерений 2 % в частотном диапазоне от 10 Гц до 45 кГц, ±5 % в частотном диапазоне от 45 до 400 кГц

Вспомогательные средства поверки

7.3

Аттенюатор резистивный фиксированный Д2-31 - 10 дБ - 3 шт.

7.3

Нагрузка согласованная 50 Ом - 1 шт.

  • 2.2 Применяемые при поверке средства измерений (СИ) должны быть поверены.

  • 2.3 Допускается применение других средств поверки, обеспечивающих определение метрологические характеристики с требуемой точностью.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, аттестованные на право проведения поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80 и требования безопасности, устанавливаемые эксплуатационной документацией на поверяемые пробники и используемое при поверке оборудование.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверку проводить при условиях:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - атмосферное давление от 84 до 106,7 кПа;

  • - относительная влажность окружающего воздуха от 30 до 80 %;

  • - напряжение сети питания от 198 до 242 В;

  • - частота сети питания от 49,5 до 50,5 Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Поверитель должен изучить эксплуатационные документы на поверяемый пробник и используемые средства поверки.

  • 6.2 Перед проведением поверки используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 Перед распаковыванием пробник необходимо выдержать в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 15 до плюс 25 °C.

    • 7.1.2 Распаковать пробник, произвести внешний осмотр и установить выполнение следующих требований:

  • - соответствие комплектности и маркировки пробника ЯТИР.418131.124 РЭ;

  • - отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима;

  • - отсутствие ослабления крепления элементов конструкции;

  • - отсутствие изломов и повреждений кабелей.

  • 7.1.3 Результаты поверки считать положительными, если указанные в 7.1.2 требования выполнены, надписи и обозначения маркировки пробника имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а пробник признают непригодным к применению.

  • 7.2 Опробование

    • 7.2.1 Собрать схему измерений в соответствии с рисунком 7.1.

    • 7.2.2 Измерить коэффициент передачи Квх, дБ (канал А) на частоте 1 МГц.

    • 7.2.3 Результаты опробования считать положительными, если полученные значения коэффициент передачи Квх, составляют от 40 дБ до 50 дБ. В противном случае дальнейшие операции не выполняют, а головку тестовую признают непригодной к применению.

  • 7.3 Определение рабочего диапазона частот напряжения переменного тока, коэффициента калибровки (на нагрузку 50 Ом) и абсолютной погрешности коэффициента калибровки

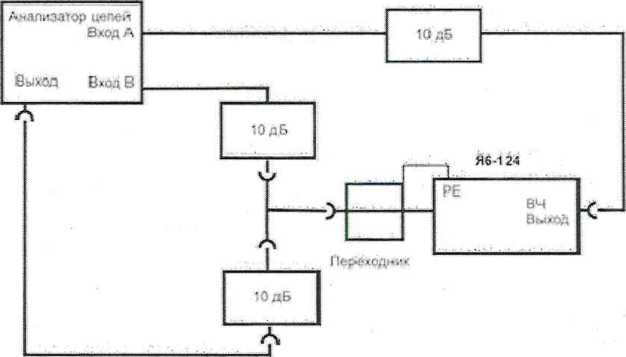

    • 7.3.1 Собрать схему измерений в соответствии с рисунком 7.1.

Рисунок 7.1

  • 7.3.2 Измерить коэффициент передачи Квх, дБ (канал А) и Квых, дБ (канал В) на частотах в соответствии с таблицей 7.1.

Таблица 7.1

Частота, МГц

Квх, дБ

Квых, дБ

К, дБ

Д, дБ

0,3

1

10

20

100

200

300

400

450

500

550

600

650

700

750

800

850

900

950

1000

  • 7.3.3 Рассчитать коэффициент калибровки К, дБ по формуле (1):

К=Квх-Квых                              (1)

  • 7.3.4 Рассчитать погрешность коэффициента калибровки Д, дБ

Д = К-К0                                   (2)

где Ко - паспортное значение коэффициента калибровки, дБ.

  • 7.3.5 Результаты измерений и вычислений занести в таблицу 4.1.

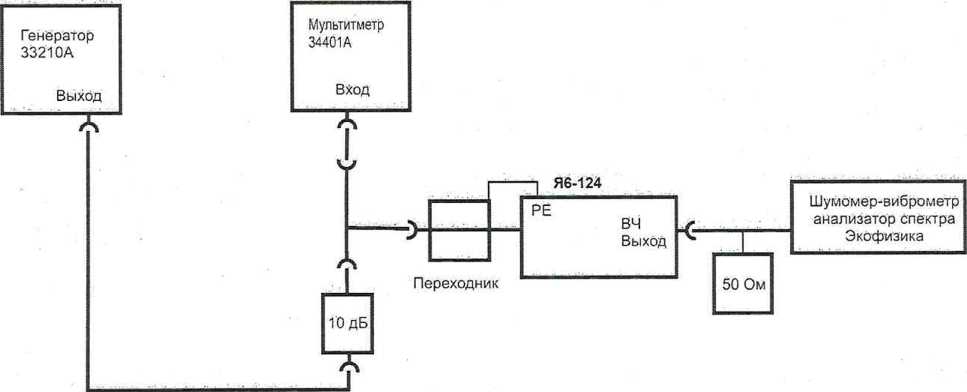

  • 7.3.6 Собрать схему измерений в соответствии с рисунком. 7.2. Установить на генераторе 33210А напряжение 3,5 В.

Рисунок 7.2

  • 7.3.7 С помощью мультиметра 34401А измерить напряжение Ubx, Вис помощью шумомер-виброметра, анализатора спектра ЭКОФИЗИКА-110А - Ивых, дБмкВ на частотах в соответствии с таблицей 7.2.

Таблица 7.2

Частота, кГц

Ubx, В

Ubmx, дБмкВ

К, дБ

А, дБ

0,1

0,2

0,5

1

2,5

5

9

20

50

100

  • 7.3.8 Рассчитать коэффициент калибровки К (дБ) по формуле (3) и абсолютную погрешность коэффициента калибровки А, дБ по формуле (2):

К= 201g(106UBx) - ивых                           (3)

  • 7.3.9 Результаты измерений и вычислений занести в таблицу 7.2.

  • 7.3.10 Результаты поверки считать положительными, если в диапазоне частот от 0,0001 до 1000 МГц значения абсолютной погрешности коэффициента калибровки находятся в пределах ±2 дБ.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТАОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки пробника оформить свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

  • 8.2 При выполнении поверки в ограниченном объеме (см п. 1.2) в свидетельстве о поверке указывается частотный диапазон, для которого была произведена поверка.

  • 8.3 При отрицательных результатах поверки пробник к применению не допускается и оформляется извещение о непригодности к применению установленной формы с указанием причин забракования.

    О.В. Каминский

Начальник НИО-1

ФГУП «ВНИИФТРИ»

Начальник лаборатории 123

ФГУП «ВНИИФТРИ»
