ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИИ) II МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

3 вместите л Ь генерал ьн о го директора ФЬУ «Ростест-Москва» I         \  g|| А.Д. Меньшиков

.из -                                             * - i

"30" августа 2021 г.

Государственная система обеспечения единства измерений КОНТРОЛЛЕРЫ ПРОМЫШЛЕННЫЕ Трансформер-М500 Методика поверки РТ-МП-985-442-2021 г. Москва

2021 г.

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на контроллеры промышленные Трансформер-М500 (далее - Трансформер-М500), устанавливает методику их первичной и периодической поверки.

  • 1.2 В целях обеспечения прослеживаемости поверяемого средства измерений к государственным первичным эталонам единиц величин необходимо соблюдать требования настоящей методики поверки.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к государственному первичному эталону ГЭТ 4-91 ГПЭ единицы силы постоянного электрического тока.

  • 1.3 В настоящей методике поверки используется метод прямых измерений.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 При проведении первичной и периодической поверки выполняют операции,

указанные в таблице 1.

Таблица 1 - Перечень операций поверки

Наименование операции

Номер пункта методики поверки

Необходимость выполнения

при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

7

Да

Да

Подготовка к поверке и опробование средства измерений

8

Да

Да

Проверка идентификации программного обеспечения средства измерений

9

Да

Да

Определение погрешности измерений силы постоянного тока

10

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

11

Да

Да

  • 2.2 Для Трансформер-М500 допускается проведение поверки отдельных измерительных каналов в соответствии с заявлением владельца СИ, с обязательным указанием информации об объеме проведенной поверки при оформлении результатов поверки.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия влияющих факторов:

  • - температура окружающего воздуха, °C                   от плюс 15 до плюс 25;

  • - относительная влажность окружающего воздуха, %,                 от 30 до 80;

  • - атмосферное давление, кПа                                      от 84 до 106.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 Поверка ПК должна осуществляться поверителем, имеющим необходимую квалификацию и опыт.

  • 4.2 К проведению поверки допускаются лица прошедшие инструктаж по технике безопасности.

  • 4.3 Требования к количеству специалистов в целях обеспечения безопасности работ и возможности выполнения процедур поверки отсутствуют.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

5.1 При проведении поверки применяют средства поверки, указанные в таблице 2. Таблица 2- Средства поверки

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8, 10

Калибратор многофункциональный BEAMEX МС6 (-R), регистрационный номер в Федеральном информационном фонде 52489-13, диапазон воспроизведения силы постоянного тока от 4 до 20 мА, погрешность воспроизведения силы постоянного тока Д1 = ±(0,0001 1+0,001) мА

10

Прибор комбинированный Testo 622, регистрационный номер в Федеральном информационном фонде 53505-13, диапазон измерений относительной влажности воздуха от 15 до 85 %, А(р=±2 %; диапазон измерений температуры воздуха от 0 до 50 °C, At= ± 0,4 °C, диапазон измерений абсолютного давления от 300 до 1200 гПа, Ар= ±3 гПа

Допускается применение других средств поверки с метрологическими и техническими характеристиками, обеспечивающими передачу единицы величины поверяемому средству измерений с точностью, удовлетворяющей требованиям Приказа Россгандарта от 01.10.2018 N 2091 об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 ■ 10’|(1 до 100 А.

  • 5.2 Средства измерений, используемые при поверке, должны быть утвержденного типа и иметь действующую поверку.

  • 5.3 Эталоны единиц величин, используемые при поверке, должны быть утверждены и иметь действующую аттестацию в соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать:

  • - общие правила техники безопасности в соответствии с требованиями ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»;

  • - правила по охране труда при эксплуатации электроустановок, утвержденные

Приказом Министерства труда и социальной защиты Российской Федерации 15 декабря 2020 года №  903н «Об утверждении Правил по охране труда при эксплуатации

электроустановок»;

  • - указания по технике безопасности, приведенные в эксплуатационной документации на средства поверки и поверяемого СИ.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

При внешнем осмотре проверяется:

  • - отсутствие внешних повреждений, которые могут повлиять на метрологические характеристики Трансформер-М500;

  • - соответствие маркировки Трансформер-М500 описанию типа и эксплуатационной документации.

Трансформер-М500, не отвечающий перечисленным выше требованиям, дальнейшей поверке не подлежит.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Проверить Трансформер-М500 на функционирование в следующей последовательности:

    • 8.1.1 Подключить Трансформер-М500 по схеме приложения А.

    • 8.1.2 Включить поверяемое средство измерений.

    • 8.1.3 0т калибратора BEAMEX МС6 (-R) подать на каждый проверяемый вход Трансформер-М500 постоянный ток от 4 до 20 мА.

    • 8.1.4 По показаниям на экране жидкокристаллического дисплея убедиться, что Трансформер-М500 по каждому входу отображает значение уровня входного сигнала калибратора.

  • 8.2 Если какой-то из входов не работоспособен, дальнейшую поверку прекращают.

9 ПРОВЕРКА ИДЕНТИФИКАЦИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1 Для проверки идентификационных данных программного обеспечения необходимо:

  • - подать питание на прибор, дождаться его полной загрузки - на индикации высветится "Трансформер-М500";

  • - пролистать меню до раздела "Общие настройки" при помощи кнопки "вправо";

  • - войти в раздел "Общие настройки" путём нажатия кнопки "вниз";

  • - пролистать меню до раздела "Версия ПО" при помощи кнопки "вправо". Сразу под названием раздела будет отображаться номер версии Г1О.

  • 9.2 Версия ПО, установленного на Трансформер-М500, должна быть не ниже 16.001.8885.

  • 9.3 Если номер версии не удовлетворяет этим условиям, дальнейшую поверку не проводят.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 10.1 Определение погрешности измерений силы постоянного тока

    • 10.1.1 Определение погрешности измерений силы постоянного тока проводить поочередно для каждого аналогового входа в следующей последовательности:

  • - от калибратора BEAMEX МС6 (-R) на поверяемый аналоговый вход подать постоянный ток значением 4, 8, 12, 16, 20 мА;

  • - считать с экрана ЖК-дисплея показания /изм. в мА, соответствующие заданным значениям /эт входного тока.

  • 10.1.2 Вычислить приведенную погрешность измерений у, %, для каждого из указанных значений входного тока по формуле

' 16

где /Изм ~ показания экрана ЖК-дисплея Трансформер-М500, мА.

/эт - заданное значение входного тока на калибраторе, мА.

  • 10.1.3 Результат считается удовлетворительным, если полученное значение приведенной погрешности измерений силы постоянного тока в каждой проверяемой точке не превышает ±0,1 %.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Критерием принятия решения по подтверждению соответствия метрологическим требованиям считается сравнение полученных при измерениях и вычислениях по формуле (1) значении с установленным при утверждении типа и отраженным в описании типа средства измерений.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 12.2 При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами. Знак поверки наносится на свидетельство о поверке.

  • 12.3 При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности к применению средства измерений, оформленное в соответствии с действующими нормативноправовыми документами.

  • 12.4 Требования к оформлению протокола поверки не предъявляются.

    Начальник лаборатории № 442

    Д.А. Подобрянский

Приложение А (обязательное)

Рисунок А.1 - Схема подключения для исполнений Трансформер-М500 с количеством входных измерительных каналов 1,2 и 3

О п

г-

■f"

г t!

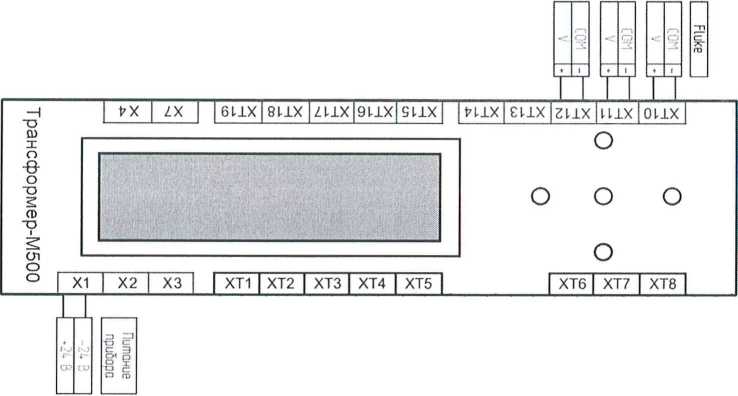

Рисунок А.2 - Схема подключения для исполнений Трансформер-М500 с количеством входных измерительных каналов 4

• ■

f •

-ч ”U

Q)

| £?1Х

| ZZ1X

l-ZJ-X I

I 0Z1X

6 их

81XX|ZUX

9LJLX |

SHX

шх

еих|гих

HIX |

О

X о •e-о TJ 2 о T5 i

о

О

О

сл о

О

о

1 Х1

сХ2 I

ХЗ I

I ХТ1

XT2]

ХТЗ I ХТ4

ХТ6 |

ХТ7 |

ХТ8 | XT9

ХТ1°1

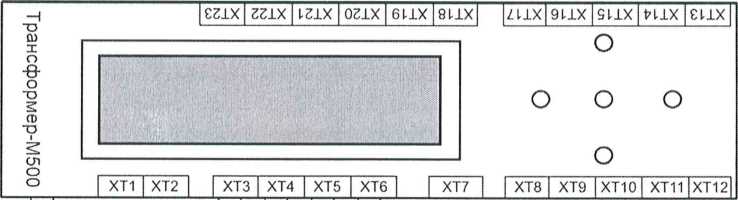

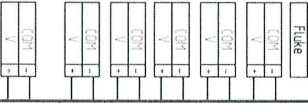

Рисунок А.З - Схема подключения для исполнений Трансформер-М500 с количеством входных измерительных каналов от 5 до 16
