Методика поверки «Спектрометры рентгенофлуоресцентные Zetium» (МП-242-1976-2015)

Спектрометры рентгенофлуоресцентные

Zetium

МЕТОДИКА ПОВЕРКИ

МП-242-1976-2015

4

Руководитель отдела

Старший научный сотрудник

ФГУП «ВНИИМ им.Д.И.Менделеева»

М.А.Мешалкин

Санкт-Петербург

2015

Настоящая методика поверки распространяется на спектрометры рентгенофлуоресцентные Zetium (далее по тексту спектрометры), изготавливаемые фирмой «PANalytical B.V.», Нидерланды и устанавливает методы и средства их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации. Интервал между поверками - 1 год.

1.1. При проведении поверки должны быть выполнены следующие операции:

''Проводится по заявке владельца спектрометра при наличии стандартизованной (аттестованной) методики/методик выполнения измерений с использованием поверяемого спектрометра. В этом случае п.4 операций поверки не выполняется.

Примечание: Согласно МИ 2531-99 «ГСП. Анализаторы состава веществ и материалов универсальные. Общие требования к методикам поверки в условиях эксплуатации», допускается проводить периодическую поверку в соответствии с разделами «Контроль точности» аттестованных государственными научными метрологическими центрами методик выполнения измерений (далее - МВИ) или разделов «Контроль точности (погрешности, прецизионности, неопределенности)» или «Обработка результатов измерений» стандартизованных МВИ, реализованных на поверяемом спектрометра (см. примечания к табл.1).

2. СРЕДСТВА ПОВЕРКИ

Для поверки используется один из указанных СО латуни (по выбору владельца прибора). Допускается использование других средств поверки, допущенных к применению в РФ в установленном порядке, с метрологическими характеристиками не хуже указанных и других стандартных образцов, аналогичных по составу и метрологическим характеристикам.

• 2.1. Требования безопасности должны соответствовать рекомендациям, изложенным в руководстве по эксплуатации спектрометров.

• 2.2. К проведению измерений при поверке допускаются лица, изучившие методику поверки и руководство по эксплуатации спектрометра. Для получения данных по поверке допускается участие операторов, обслуживающих спектрометр (под контролем поверителя)

4.1. При проведении поверки должны быть соблюдены следующие условия:

Напряжение линии должно быть устойчивым и свободным от скачков.

5. ПОДГОТОВКА К ПОВЕРКЕ

5.1. Прогреть спектрометр не менее двух часов.

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра проверяют:

• - отсутствие механических повреждений корпуса и видимых узлов спектрометра;

• - четкость надписей и обозначений;

-целостность защитного кожуха.

Включить питание прибора. После включения питания происходит автоматическое тестирование прибора. В случае успешного прохождения тестирования на дисплее появляется стандартное окно программного обеспечения анализатора. В случае если прибор не прошел тестирование, на дисплее появляется сообщение об ошибке. Спектрометр считается прошедшим опробование, если результаты автоматического тестирования положительные.

6.3.1 Определение номера версии (идентификационного номера) программного обеспечения.

Определение осуществляется следующим образом:

- щёлкнуть мышью по иконке установленного в управляющий компьютер спектрометра Zetium программного обеспечения SuperQ 6. Копия появившегося на экране окна приведена на рисунке 1.

►

Measure

■

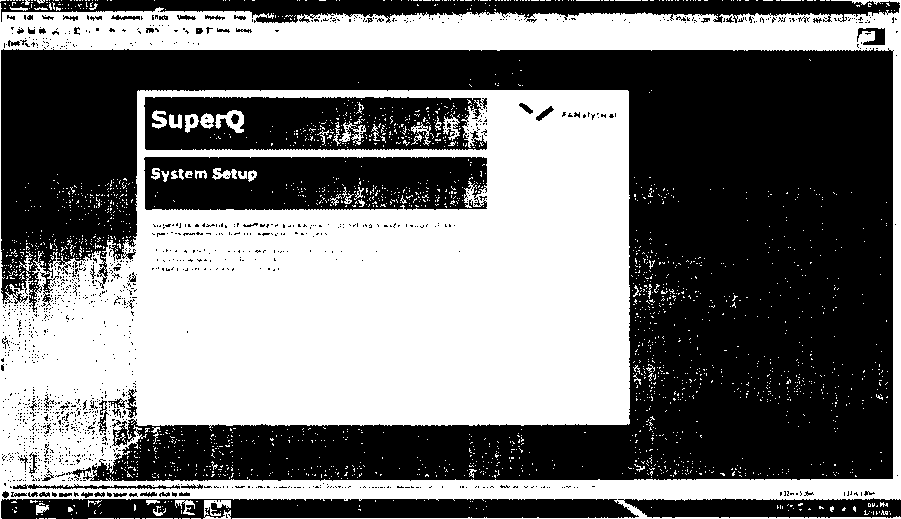

Рис.1 Главное окно управляющей программы ПО SuperQ 6

После появления главного управляющего окна щёлкнуть мышью по малому экрану System и после этого на экране появится окно с указанием версии программного обеспечения SuperQ 6.

Рис.2 Окно с названием и номером версии ПО

Спектрометр считается выдержавшим поверку по п.6.3, если номер версии ПО не ниже 6.0. Версия ПО может иметь дополнительные цифровые или буквенные суффиксы

• 6.4.1. Определение чувствительности.

  • 6.4.1.1. Создать аналитическую программу измерений со следующими условиями (настройками) прибора для поверочных измерений:

Примечание: Спектрометры рентгенофлуоресцентные Zetium могут комплектоваться на заводе изготовителе различными рентгеновскими трубками, компонентами рентгеновской оптики и детекторами. Ниже указаны возможные условия (настройки) для выполнения измерений, выполняемых при поверке. Их следует применять при наличии в поверяемом приборе соответствующих компонентов.

• 1) В базовой комплектации спектрометра Zetium, укомплектованного рентгеновской

трубкой с максимальной мощностью 1 кВт, всегда применяются условия поверки:

Кристалл-монохроматор - РХ10 ( возможно LiF 200)

Коллиматор: 150 мкм (возможно 300 мкм)

Детектор: проточный (Flow)

Напряжение на трубке : 60 кВ

Анодный ток: 16 мА

Время измерения в максимуме пика: 10 секунд

Кристалл-монохроматор - РХ10 ( возможно LiF 200)

Коллиматор: 300 мкм (возможно 500 мкм)

Детектор проточный (Flow) Напряжение на трубке : 60 кВ Анодный ток: 16 мА

Время измерения в максимуме пика: 10 секунд

• 2) Для спектрометра Zetium, укомплектованного рентгеновской трубкой с максимальной мощностью от 2,4 до 4,0 кВт, всегда применяются условия поверки:

Кристалл-монохроматор - РХ10 ( возможно LiF 200)

Коллиматор: 150 мкм (возможно 300 мкм)

Детектор: сцинтилляционный (Scint)

Напряжение на трубке : 60 кВ

Величина анодного тока: 40 мА

Время измерения в максимуме пика: 10 секунд

Кристалл-монохроматор - РХ10 ( возможно LiF 200),

Коллиматор: 300 мкм (возможно 500 мкм)

Детектор: проточный (Flow) Напряжение на трубке : 60 кВ Величина анодного тока: 40 мА Время измерения в максимуме пика: 10 секунд

• 3) При наличии в комплекте спектрометра Zetium, укомплектованного рентгеновской трубкой с максимальной мощностью от 2,4 до 4,0 кВт, энергодисперсионного канала дополнительно применяются условия поверки:

Детектор: энергодисперсионный

Напряжение на трубке : 60 кВ Величина анодного тока: 40 кВ Время измерения в максимуме пика: 20 секунд

Детектор: энергодисперсионный Напряжение на трубке : 60 кВ Величина анодного тока: 40 мА Время измерения в максимуме пика: 20 секунд

• 6.4.1.2. Провести 5 измерений скоростей счёта в одном или нескольких применяемых каналах (Си, Ni, Cui, Nil). Измерения следует проводить в режиме количественных измерений рядовых проб (пункт меню Measure sample раздела программного обеспечения SuperQ - Measure and Analyse) в соответствии с инструкцией пользователя пакета прикладного программного обеспечения SuperQ, по предварительно составленной программе измерений Application (пункт основного меню Application раздела программного обеспечения SuperQ - System Set-up).

6.4.1.3 Спектрометр Zetium, укомплектованный рентгеновской трубкой максимальной мощности 1 кВт, считается выдержавшим поверку по п.6.4.1, если ни одно из полученных 5-и измерений скорости счета в каналах не ниже следующих значений (кимп/с):

Канал Си - 850 кимп/с

Канал Ni - 30 кимп/с

• 6.4.1.4. Спектрометр Zetium, укомплектованный рентгеновской трубкой с максимальной мощностью от 2,4 до 4,0 кВт, считается выдержавшим поверку по п.6.4.1, если ни одно из полученных 5-и измерений скорости счета в каналах не ниже следующих значений (кимп/с):

Канал Си - 1000 кимп/с

Канал Ni - 80 кимп/с

Канал Си 1 - 200 кимп/с

Канал Ni 1 - 4,0 кимп/с

• 6.4.2. Определение относительного СКО выходного сигнала.

Относительное СКО выходного сигнала, выраженное в процентах, определяется на основе данных, полученных в п.6.4.1.2 для интенсивности линии в каналах меди по формуле:

1

где: N_cp - среднее значение интенсивности линии;

Ni - интенсивность линии при г^ом измерении;

п = 10 (число измерений).

Спектрометр, укомплектованный рентгеновской трубкой с максимальной мощности 1 кВт, считается выдержавшим поверку по п.6.4.2, если значение относительного СКО в канале Си не превышает 0,5 %.

Спектрометр, укомплектованный рентгеновской трубкой с максимальной мощностью от 2,4 до 4,0 кВА, считается выдержавшим поверку по п.6.4.2, если значение относительного СКО не превышает 0,2 %.

• 7.1. При проведении поверки составляется протокол результатов измерений. Рекомендуемая форма протокола приведена в Приложении 1.

• 7.2. Спектрометры, удовлетворяющие требованиям настоящей методики поверки, признаются годными. Знак поверки наносится на лицевую панель спектрометра.

• 7.3. При положительных результатах поверки оформляется свидетельство о поверке установленной формы.

• 7.4.  Спектрометры, не удовлетворяющие требованиям настоящей методики, к дальнейшей эксплуатации не допускается и на них выдается извещение о непригодности.

ПРИЛОЖЕНИЕ 1

ПРОТОКОЛ ПОВЕРКИ

спектрометр рентгенофлуоресцентный Zetium

Зав .№______________________________________________________

Принадлежит_____________________________________________

ИНН владельца___________________________________________

Дата выпуска_______________________________________________

Дата поверки_______________________________________________

Поверка проведена по :

Методике поверки

Сведения о методике измерений¹

Средства

поверки___________________________________________________________________

Условия поверки

Температура окружающего воздуха, °C

Относительная влажность окружающего воздуха

Атмосферное давление, кПа

Внешний осмотр______________________________________________________

Опробование____________________________________________________________

Проверка соответствия ПО________________________________________________

Определение метрологических характеристик

1. Результаты определения чувствительности_________________________________________

2. Результаты определения относительного СКО выходного сигнала

Заключение__________________________________________________

Поверитель______________________

(подпись)

9

¹

Если поверка проводится согласно МИ 2531-99
