ООО "Семь Координат"

ОКП 42 18 94

ьный

УТВЕРЖДАЮ

__А.В. Федоров

'">Ччь-

В части раздела 4 «

Гене

рй йд

-ЛЭ

одика поверки»

ТЕПЛОВЫЧИСЛИТЕЛИ 7КТ «АБАКАН»

Руководство по эксплуатации

РЭ 4218-003-56765625-2017

Государственный реестр №

ТЕХНИЧЕСКИЙ.

ДИРЕКТОГ'^^

КОВТУПОР А

КОПИЯ ВЕРН

Семь

■*

'TOOPPT',+>zZ РнпгО^^

Оглавление

ВВЕДЕНИЕ

Приложения

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации (РЭ) предназначено для изучения тепловычислителя 7КТ (далее - тепловычислитель) и правил его эксплуатации обслуживающим персоналом.

1    ОПИСАНИЕ И РАБОТА

1.1    Назначение

Тепловычислители предназначены для измерений и преобразований аналоговых электрических сигналов (количество импульсов, сопротивление, сила постоянного тока) поступающих от первичных измерительных преобразователей утвержденного типа, установленных на узлах учета тепловой энергии, в значения физических величин (объемный расход, объем, температура, разность температур, избыточное давление) с последующей обработкой, вычислением и индикацией тепловой энергии, тепловой мощности, количества и параметров теплоносителя в системах тепло - водоснабжения (далее - ТВС).

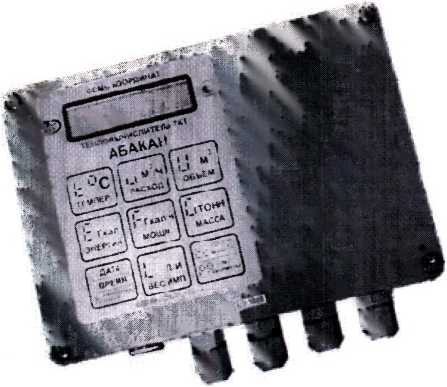

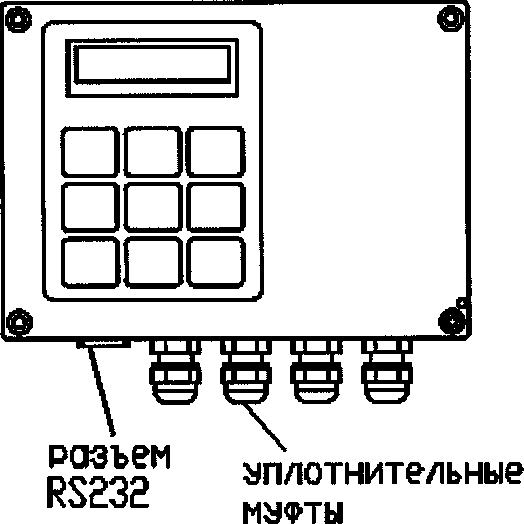

Тепловычислитель выполнен в виде электронного блока в герметичном пластиковом корпусе. Внутри корпуса расположена печатная плата электронного модуля с микропроцессором, дисплеем, источником питания (литиевая батарея), клеммными колодками для подключения кабелей и интерфейсом RS-232 для вывода информации на компьютер.

Кабели от первичных измерительных преобразователей, а также кабели связи и внешнего питания подключаются к клеммным колодкам в соответствии со схемой подключения. Для обеспечения герметичности корпуса тепловычислителя ввод кабелей в корпус осуществляется через гермовводы.

Управление работой тепловычислителя осуществляется с помощью кнопок клавиатуры управления на лицевой панели корпуса прибора.

Представление информации осуществляется посредством ЖК-индикатора.

1.2    Технические характеристики
  • 1.2.1 Измеряемая среда, диаметры условного прохода, значения верхнего и нижнего пределов измерения расхода, а также значения масс и габаритов - в соответствии с параметрами применяемых преобразователей расхода (счетчиков воды), приведенных в технических условиях на соответствующие приборы.

  • 1.2.2 Тепловычислители осуществляет:

- вычисление, индикацию и накопление количества тепловой энергии (нарастающим итогом), Гкал;

  • - вычисление, индикацию тепловой мощности (мгновенные значения), Гкал/ч;

  • - измерение, индикацию и накопление (нарастающим итогом) объема (массы) теплоносителя в подающем и обратном трубопроводах, м3 (т);

  • - измерение и индикацию температуры и разности температур в подающем и обратном трубопроводах, °C;

  • - измерение и индикацию давления, МПа;

  • - измерение и индикацию времени работы, ч;

  • - периодическое фиксирование параметров во внутренней энергонезависимой памяти тепловычислителя;

  • - ведение архивов, глубина архива: почасового - 60 суток, посуточного - 6 месяцев, помесячного (итоговые значения) - 36 месяцев;

  • - передачу данных по интерфейсам RS-232.

  • - передачу данных по интерфейсам RS232.

  • 1.2.3 Основные метрологические и технические характеристики приведены в таблице 4.

Таблица 4

Наименование параметра

Значение

Емкость показаний дисплея

7 знаков (от 0 до 9999999)

Параметры   входов   для   подключения   первичных

измерительных преобразователей:

  • - термопреобразователей сопротивления по ГОСТ 6651-2009 с номинальной статической характеристикой

  • - с унифицированным токовым выходным сигналом сила постоянного тока, мА

  • - с числоимпульсным выходным сигналом:

- весовой коэффициент импульса, л/импульс

100 П; PtlOO; 500П; Pt500

от 4 до 20

0,001 до 1000

Пределы допускаемой абсолютной погрешности измерения входного    аналогового    сигнала    (частотный    или

числоимпульсный) и преобразования его в значение объемного расхода, объема и вычисления массы, импульс

±1 на 1000 импульсов

Пределы допускаемой абсолютной погрешности измерения входного   аналогового   сигнала   (сопротивление)   и

преобразования его в значение температуры, °C

±0,25

Пределы допускаемой абсолютной погрешности измерения входных аналоговых сигналов (сопротивлений), преобразования и вычисления разности температур, °C

±(0,028 + 0,001 At)1)

Пределы допускаемой приведенной погрешности измерения входного аналогового сигнала (сила постоянного тока) и преобразования его в значение избыточного давления, %

±0,5

Пределы допускаемой относительной погрешности измерения (вычисления) тепловой мощности и количества теплоты (тепловой энергии), %

±(0,5 + Atmin/At)1)

Пределы допускаемой относительной погрешности измерений интервалов времени, %

±0,01

Условия эксплуатации: температура окружающей среды, оС относительная влажность воздуха, % атмосферное давление, кПа

от +5 до +50

от 30 до 95 от 84 до 106,7

Напряжение питание литиевой батареи тип АА, В

3,6

Продолжение таблицы 4

Наименование параметра

Значение

Габаритные размеры, мм, не более

171x145x55

Масса, г, не более

1000

Степень защиты по ГОСТ 14254-2015, не менее

IP44

Система теплоснабжения

- закрытая, расходомер на подающем трубопроводе; -закрытая, расходомер на обратном трубопроводе; -открытая;

-открытая тупиковая

Норма средней наработки до отказа, ч

20000

Средний срок службы тепловычислителя, лет

12

At - значение разности температур в подающем и обратном трубопроводах, °C, Atmin-минимальное значение разности температур в подающем и обратном трубопроводах, °C.

  • 1.2.4  Габаритные, установочные и присоединительные размеры тепловычислителя приведены в приложении 3.

  • 1.2.5 Длина линии связи между расходомерами, термопреобразователями, датчиками давления и тепловычислителем - до 50 м. Сопротивление проводов, соединяющих тепловычислителя с термопреобразователями, не более 100 Ом.

  • 1.2.6 По устойчивости и прочности к механическим воздействиям тепловычислитель соответствует вибропрочному исполнению, группа исполнения L3 по ГОСТ 12997.

  • 1.2.7 Тепловычислители относятся к группе 2 виду 1 по ГОСТ 27.003, восстанавливаемые ремонтируемые, многофункциональные изделия.

  • 1.2.8 Норма средней наработки до отказа составляет не менее 20000. Критерием отказа должно являться нарушение работоспособности тепловычислителя, не устраненное за время, превышающее 20 мин.

  • 1.2.9 Среднее время восстановления работоспособного состояния не более 8 ч.

  • 1.2.10 Полный средний срок службы тепловычислителей не менее 12 лет.

  • 1.2.11 Требования к электромагнитной совместимости - в соответствии с ГОСТ Р 51649-2000.

1.3 Варианты исполнения
  • 1.3.1 Тепловычислители 7КТ выпускаются в различных модификациях, отличающихся числом входных датчиков. Варианты исполнения обозначаются соответственно числу входных датчиков температуры, расхода и давления; а также наличию встроенного модема.

  • 1.3.2 Схема составления обозначения тепловычислителя 7КТ:

7КТ-АВС

где:      А - число датчиков температуры

В - число датчиков расхода

С - число датчиков давления

Например: 7КТ-442М : 4 датчика температуры, 4 датчика расхода, 2 датчика давления, модем.

1.4 Основные параметры

1.4.1 Входные сигналы приведены в таблице 5. Таблица 5

Наименование параметра

Тип сигнала

количество для модификации

484

444

442

240

Температура

платиновое сопротивление Ro=100 или Ro=500 Ом, Wioo=1.385O,

Wioo=1.391O

4

4

4

2

Числоимпульсные сигналы

Открытый коллектор, максимальная частота 16Гц

8

4

4

2

Давление

Ток 4-20мА

4

4

2

-

1.4.2 Измеряемые величины приведены в таблице 6.

Таблица 6

Величина

Размерность

число каналов для модификации

Диапазон

484

444

442

240

Тепловая энергия

Гкал

2

2

2

1

10000000

Температура

Разность температур

°C

4

4

4

2

3...150

3...150

Объем

м3

8

4

4

2

10000000

Масса

т

4

4

4

2

10000000

Объемный расход

м3

8

4

4

2

0...10000

Давление

МПа

4

4

2

О...1,6

Тепловая мощность

Гкал/ч

2

2

2

1

0...10000

Время наработки

часов

1

1

1

1

0...65535

Дата

день, месяц, год

1

1

1

1

Время

часы, минуты

1

1

1

1

  • 1.4.3 Формулы расчета тепловой энергии

Обозначение для определения формулы учета тепла, запрограммированной в тепл овычисл ите ле:

XX

I I------ 1 й тепловой вход (Тi, Тг, V i, V2)

•---------2й тепловой вход (Тз, Т4, V3, V4)

Таблица 7

Назначение

Формулы

Для пеового входа (Ti. Т2, Vi, V2):

XI

Открытая система

Qi=Gi(hi-hXB) - G2(h2-hXB)

Х2

Закрытая, расходомер на подаче

Qi=Gi(hi-h2)

хз

Закрытая, расходомер на обратке

Qi=G2(hi-h2)

Х5

циркуляционная ГВС, один термометр

Qi=(Gi-G2) (hi-hXB)

Х6

тупиковая ГВС, один термометр

Qi=Gi(hi-hXB)

Для второго входа (Тз. Т4. Уз. Уд):

ОХ

Тз, Т4, Q2 не используются

IX

Открытая система

Q2-G3(h3-hXB) - G4(h4-hXB)

Закрытая, расходомер на подаче

Q2=G3(h3-h4)

ЗХ

Закрытая, расходомер на обратке

Q2=G4(h3-h4)

циркуляционная ГВС, один термометр

Q2=(G3-G4) (h3-hXB)

тупиковая ГВС, один термометр

Q2=G3(h3-hXB)

Для Зх входов СГ1, Тг. Тз Vi, V2. Уз):

41

Источник теплоты с подпиткой

Qi=Gi*hi-G2*h2-G3*h3

Примечание - X - любое значение.

1.4.4 Данные, запоминаемые в архивах приведены в таблице 8.

Таблица 8

Параметр

Количество каналов для архива

Суточный

Почасовой

Помесячный

Средние температуры

4

4

Объемы

4(8)*1

4(8)

4

Средние давления

2 (4)*2

2(4)

Тепловая энергия

2

2

2

Наличие питания расходомеров

1

Примечания

1 * 1 в скобках - для версии 484

2 *2 в скобках - для версий 484 и 444

1.5   Описание и работа составных частей

Принцип работы состоит в измерении и преобразовании сигналов от первичных измерительных преобразователей параметров измеряемой среды в значения соответствующих физических величин с последующим, в соответствии с установленном алгоритмом обработки, вычислением результатов косвенных измерений.

1.6    Маркирование и пломбирование

На передней панели тепловычислителя нанесены:

  • •   товарный знак предприятия - изготовителя;

  • •  наименование и условное обозначение.

  • •   заводской номер;

  • •   год изготовления.

С целью предотвращения несанкционированного доступа к функциональным узлам тепловычислителя, последний имеет возможность пломбирования. Место нанесения поверительного клейма - крепежный винт платы микропроцессора.

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1
Управление

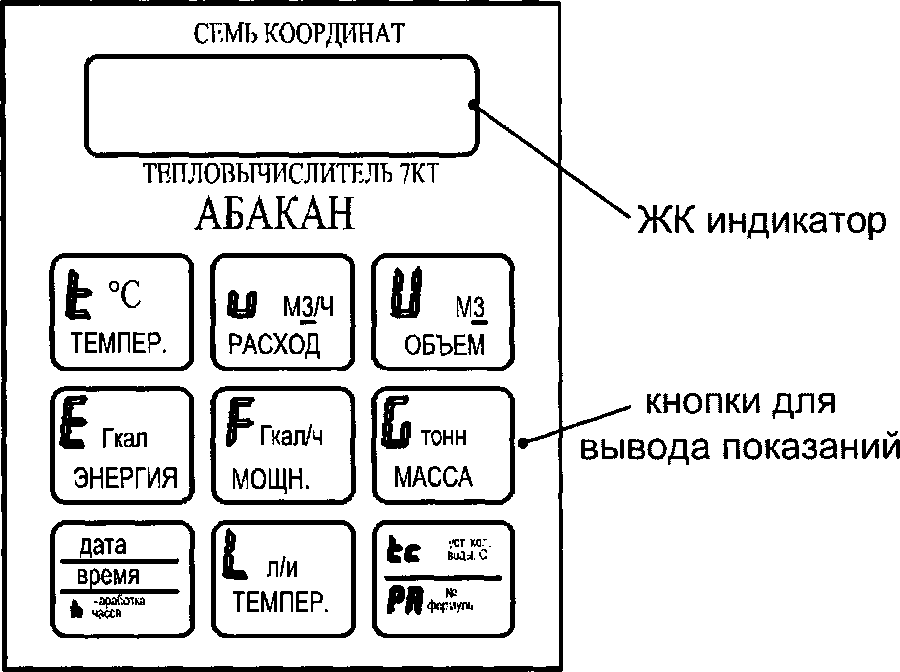

Рисунок 1

Показания тепловычислителя выводятся на 10-разрядный жидкокристаллический индикатор. Для вывода показаний на дисплей предназначены 9 сенсорных кнопок. При нажатии на кнопку на дисплей выводятся показания, соответствующие надписи на кнопке, см. таблицу 9.

При повторном нажатии на кнопку выводятся:

  • - для кнопок с одинарным обозначением - показания для следующего канала

(tl -t2-t3-t4-tl...)

  • - для кнопок с несколькими обозначениями - показания, написанные строкой ниже (дата - время - наработка -дата...).

Таблица 9

Кнопка

Показания

Единицы

1

t °C ТЕМПЕР.

температуры по каналам tl, t2, t3, t4

°C

2

и м3/ч РАСХОД

Мгновенные расходы по каналам V1 v2 v3 v4

м3

3

U м3

ОБЪЕМ

Накопленные объемы по каналам V1 v2 v3 v4

м3

4

Е Гкал ЭНЕРГИЯ

Накопленная тепловая энергия по двум тепловым вводам Ei Е2

Гкал

5

F Гкал/ч МОЩИ.

Мгновенная тепловая мощность Давление

Гкал/ч МПа

6

G тонн МАССА

Накопленные массы по каналам Mi М2 М3 Мд

тонн

ДАТА

ЧИСЛО-МЕСЯЦ-ГОД

7

ВРЕМЯ

ЧАСЫ-МИНУТЫ СЕКУНДЫ

h наработка, часов

Время работы прибора, наличие сетевого питания **

часов

8

L л/и

ВЕС ИМП.

Удельный вес входного импульса преобразователя расхода

литров на импульс

9

tc уст. ХОЛ. воды,°C РА № формулы

Уставка холодной воды № расчетной формулы

°C

при наличии питания на разъеме PV добавляется нижний подчерк: h 00000

Дополнительная индикация

При нажатии и удержании кнопок более 5 секунд индицируются:

Таблица 10

Удерживаемая кнопка

Показания на дисплее

Смысл

Тип датчика температуры

t,°C ТЕМПЕР.

PtlOOru

датчик Ro=100 Ом, W1.391

PtlOOEn

датчик Ro=100 Ом, W1.385

Pt500 ru

датчик Ro=500 Ом, W1.391

Pt500 En

датчик Ro=500 Ом, W 1.3 85

tc уст.хол.воды°С РА № формулы

Snl2345 vl

Сер.№ прибора 12345, версия 1

Примечание:

W1.391 обычно соответствует российским датчикам температуры (КТПТР и др.); W1.385 обычно соответствует импортным датчикам температуры (Pt500).

2.2 Установка и подключение тепловычислителя
  • 2.2.1 После транспортирования тепловычислителя при отрицательных температурах вскрытие упаковки можно производить только после выдержки в течение 24 ч в отапливаемом помещении.

  • 2.2.2 Монтаж тепловычислителя

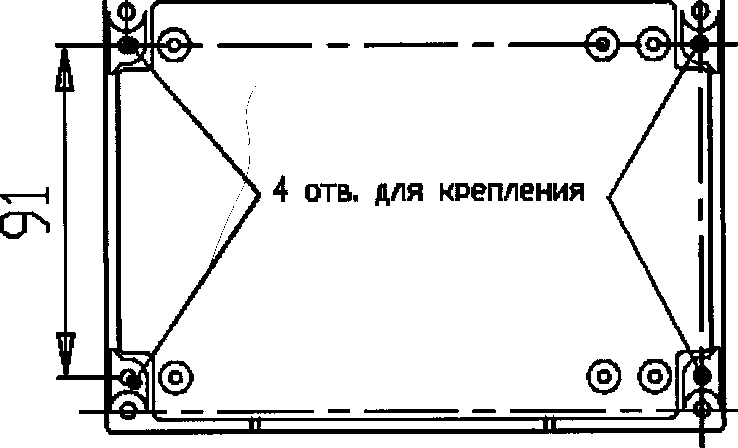

Тепловычислитель монтируется при помощи винтов, устанавливаемых в отверстия корпуса. Для доступа к монтажным отверстиям следует снять крышку корпуса.

159

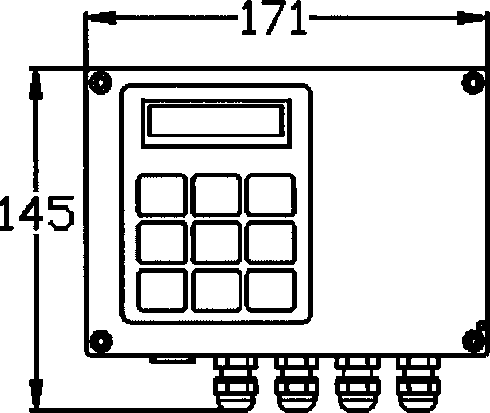

Рисунок 2

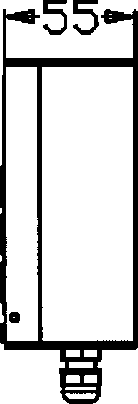

Рисунок 3

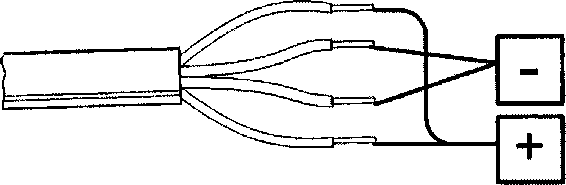

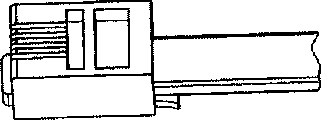

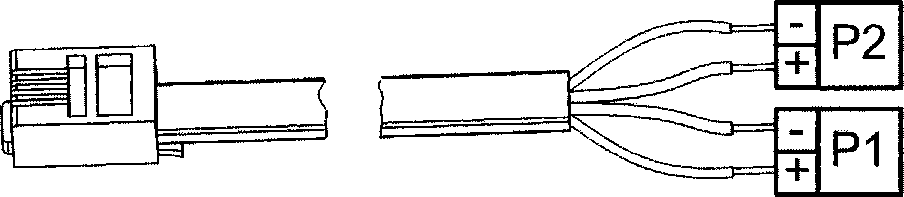

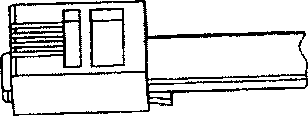

2.2.5 Подключение

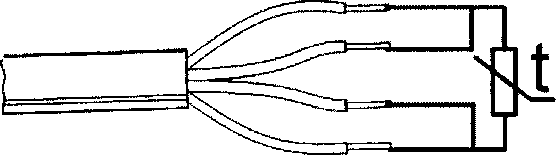

Для подключения к тепловычислителю следует использовать поставляемые в комплекте кабели с разъемами. Разъемы следует подключать согласно рисунку 6.

о

Е1

о

о    л

— pv О

И1

|о| —

О

рЮ

(vs]

модем

D

о

П

RS232

Рисунок 6

Где      Ti, Тг, Тз, Тд - датчики температуры,

Vi, V2, Уз, Уд - расходомеры

Pi, Рг - датчики давления.

РУ - вход для контроля сетевого питания, +9..+15 В

2.2.6 Проверка работы тепловычислителя

После выполнения подключений следует проверить работу датчиков. Для этого следует вывести на табло тепловычислителя соответствующий параметр: температуру, расход и давление. Смена показаний происходит с интервалом 8 секунд. Убедиться, что показания находятся в допустимых пределах.

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Батарею питания следует заменять 1 раз в 5 лет.

4 МЕТОДИКА ПОВЕРКИ

Настоящий раздел распространяется на тепловычислители 7КТ и устанавливает порядок, методы и средства их первичной, внеочередной и периодической поверки.

Первичной поверке подлежат тепловычислители 7КТ до ввода в эксплуатацию и после ремонта.

Внеочередной поверке подлежат тепловычислители в случае утраты на них или их составные части документов, подтверждающих их поверку.

Периодическую поверку проводят по истечении срока интервала между поверками.

Первичную, периодическую и внеочередную поверку счетчиков осуществляют аккредитованные в установленном порядке юридические лица и индивидуальные предприниматели.

Интервал между поверками - 4 года.

4.1 Операции поверки

При проведении поверки выполняют операции, указанные в таблице! 1.

Таблица 11

Наименование операции поверки

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

4.4

Да

Да

Определение метрологических характеристик

4.6

Да

Да

4.2    Средства поверки

При проведении поверки тепловычислителя применяют следующие средства измерений и вспомогательное оборудование:

  • -  Магазин сопротивлений Р 4831, КТ 0,02/2-10’6;

  • -  Калибратор многофункциональный MC5-R относительная погрешность

воспроизведения последовательности импульсов не более ±0,01  %; относительная

погрешность воспроизведения тока не более ± 0,02 %;

  • - Секундомер механический СОПпр, мод. СОПпр-2а-3-000, абсолютная погрешность ±0,6 с.

Все средства поверки должны иметь действующие свидетельства о поверке.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

4.3    Подготовка и условия поверки

Поверка тепловычислителе 7КТ проводится при следующих условиях:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - давление от 84 до 106 кПа;

  • - относительная влажность от 45 до 75 %.

  • 3.1.2 Вибрация, тряска, удары, наклоны, магнитные поля, кроме земного, должны отсутствовать.

4.4 Внешний осмотр
  • 4.4.1 При внешнем осмотре тепловычислителя устанавливают:

  • - соответствие комплектности тепловычислителя его паспорту;

  • - отсутствии механических повреждений, влияющих на работоспособность тепловычислителя.

  • 4.4.2 Проверка версии ПО, прошитого в тепловычислителе.

При нажатии и удержании более 5 с кнопки «ДАТА-ВРЕМЯ» на экране отобразится номер версии ПО, сравнить данные с указанными в таблице 12.

Таблица 12 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование резидентного программного обеспечения

Firmw-7KT-ld

Номер версии (идентификационный номер)

Id

Цифровой идентификатор (контрольная сумма)

0xFA15

Алгоритм вычисления цифрового идентификатора

CRC-16

4.5 Определение метрологических характеристик тепловычислителя

4.5.1 Определение абсолютной погрешности измерений температуры и разности температур. При помощи эталонных сопротивлений устанавливают значения температур в каналах Т1 и Т2 в соответствии с типом используемых преобразователей сопротивления, см. таблицу 12.

Установленные при помощи эталонных сопротивлений значения температур и разности температур сравнивают с показаниями тепловычислителя в соответствии с таблицами 13 и 13а.

Таблица 13

Температура, °C

Значение сопротивления, Ом

а=0,00385°С-’

а=0,00391°С’1

PtlOO

Pt500

100П

500П

30

111.673

558.365

111.855

559.276

33

112.835

564.173

113.035

565.174

50

119.397

596.986

119.700

598.501

100

138.506

692.528

139.109

695.546

150

157.325

786.626

158.226

791.132

Пределы допускаемой абсолютной погрешности каналов температуры без учета погрешности термопреобразователей (датчиков температуры) ±0,25 °C.

Таблица 13а

Установленная температура

Пределы абсолютных значений температур

Разность температур Т1-Т2

Пределы разности температур Т1-Т2

Т1

Т2

мин

макс

Т1

Т2

мин

макс

мин

макс

33

30

32.74

33.25

29.74

30.25

3

2.97

3.03

100

50

99.74

100.25

49.74

50.25

50

49.92

50.08

150

50

149.74

150.25

49.74

50.25

100

99.82

100.18

Показания тепловычислителя по каналу разности температур, должны находиться в пределах значений таблицы 13 а.

  • 4.5.2 Определение приведенной погрешности измерений давления

Последовательно с помощью калибратора многофункционального устанавливают значения входного тока соответственно 20 мА, 12 мА и 5,6 мА, соответствующие 100 %, 50% и 10% диапазона измерения давления в рабочих условиях.

Не менее чем через 30 с снять показания давления с индикатора тепловычислителя 7КТ, соответствующие установленному току.

Приведенную погрешность измерений давления, %, определяют по формуле

(2)

Рмах

где: Ризм - значение давления с индикатора тепловычислителя 7КТ;

Рмах - значение верхнего предела измерения давления;

Ртт - значение нижнего предела измерения давления

РЭт - значение давления, рассчитанное по формуле

рзт                     (Pmax - Pmin),

э/и min r         r ' max miti * ’

1 max

где I- значение тока по показаниям эталонного средства измерения, мА;

/max и /min - значения токовых сигналов датчика давления соответствующие верхнему и нижнему пределам измерений давления.

Приведенная погрешность измерений давления не должна превышать ± 0,5%.

  • 4.5.3 Определение абсолютной погрешности измерений объема

на поверяемые импульсные входы, последовательно на каждый, или одновременно на все, подаются пакеты из не менее чем 1000 импульсов;

- поверка импульсных входов вычислительного устройства должна проводиться последовательно при значениях частоты следования импульсов в пакете f, которая должна составлять: f = 10 Гц или f = 5 Гц

(V2- Vl)xl000

Где: N - число импульсов;

VI, V2 - показания объема в начале и в конце изменения, м3;

L - удельный вес входного импульса, литров.

Абсолютная погрешность не должна превышать ±1 на 1000 импульсов.

  • 4.5.4 Относительную погрешность вычисления количества теплоты тепловычислителя определяют при задании температур при помощи эталонных сопротивлений и подачи не менее 100 импульсов на оба входа объема (объемного расхода) для каждого теплового ввода. После выдачи импульсов нажать и удерживать кнопку Е до звукового сигнала, или дождаться изменения показаний количества теплоты на табло тепловычислителя.

Провести измерения для каждого из трех сочетаний температур теплоносителя в подающем и обратном трубопроводе, приведенные в таблице 14, где приведены предельные расчетные значения, полученные по уравнению измерений, указанному в EN 1434-1.

Таблица 14

Т1=33, Т2=30

Т1=100, Т2=50

Т1=150   Т2=50

Тхол

мин

макс

мин

макс

мин

макс

Иф=2*

0,0029336

0,0030230

0,0477358

0,0482735

0,0920255

0,0930062

Иф=3*

0,0029367

0,0030262

0,0497262

0,0491723

0,0991064

0,1001625

0

0,0029023

0,0029907

0,0463024

0,0468239

0,0885188

0,0894621

1

0,0029033

0,0029918

0,0463311

0,0468529

0,0885892

0,0895332

2

0,0029044

0,0029928

0,0463599

0,0468820

0,0886595

0,0896043

3

0,0029054

0,0029939

0,0463886

0,0469111

0,0887298

0,0896754

4

0,0029065

0,0029950

0,0464174

0,0469402

0,0888001

0,0897464

5

0,0029075

0,0029961

0,0464461

0,0469692

0,0888704

0,0898175

6

0,0029086

0,0029972

0,0464748

0,0469983

0,0889407

0,0898885

7

0,0029096

0,0029982

0,0465035

0,0470273

0,0890110

0,0899595

8

0,0029107

0,0029993

0,0465323

0,0470564

0,0890812

0,0900305

9

0,0029117

0,0030004

0,0465610

0,0470854

0,0891515

0,0901015

10

0,0029128

0,0030015

0,0465897

0,0471144

0,0892217

0,0901725

11

0,0029138

0,0030025

0,0466184

0,0471434

0,0892919

0,0902435

12

0,0029148

0,0030036

0,0466471

0,0471725

0,0893621

0,0903144

13

0,0029159

0,0030047

0,0466758

0,0472015

0,0894323

0,0903854

14

0,0029169

0,0030058

0,0467045

0,0472305

0,0895025

0,0904563

15

0,0029180

0,0030068

0,0467332

0,0472595

0,0895727

0,0905272

* Мф=2, Иф=3 - № формулы в уставках вычислителя в соотв. с п. 1.4.3 РЭ, соответственно; остальные значения для уставки формулы расчета №1 и установленных значений температуры холодной воды Тхол.

Предельные значения тепловой энергии приведены для следующих настроек:

Удельный вес входного импульса, литров 10

Число входных импульсов на оба входа  100

В случае отличия удельного веса импульса и числа входных импульсов результат следует пересчитать по формуле:

100 10 EK=(E2-£1)X —хт                       (5)

где: Ек - количество теплоты с учетом поправки;

El, Е2 - начальное и конечное количество теплоты по табло тепловычислителя;

N - выданное количество импульсов;

L - удельный вес входного импульса, литров.

Значения Ек должны находиться в пределах соответствующей строки табл. 13. Строка выбирается в соответствии с установленными в вычислителе № формулы расчета тепла и уставкой температуры холодной воды Тхол.

  • 4.5.5 Определение относительной погрешности измерений времени

Погрешность измерений времени определяют 2 способами:

1) По секундомеру и по часам тепловычислителя с одновременным началом ТНач и окончанием Ткон отсчета времени. Отсчитывают не менее 30 минут.

— т

(6)

где Тт - значение времени по показаниям тепловычислителя 7КТ, с;

Тс - значение времени по показаниям секундомера, с;

Тнач.т - начальное значение времени по показаниям тепловычислителя 7КТ, с;

Ткон.т - конечное значение времени по показаниям тепловычислителя 7КТ, с; ТНач.с - начальное значение времени по секундомеру, с;

Ткон.с. - конечное значение времени по показаниям секундомера, с.

Относительную погрешность измерений времени 6В.Т., %, рассчитывают по формуле

(8)

2) Зафиксировать текущее время Ti на ЖКИ тепловычислителя (часы/минуты/секунды) в момент фиксации времени (рекомендуется выбирать точное время, например 10 ч 00 мин 00 сек) по тайм-серверу ФГУП «ВНИИФТРИ» на базе ГЭСВЧ.

По истечении 24 часов зафиксировать вновь показания текущего времени Тг на ЖКИ тепловычислителя при достижении времени окончания отсчета по тайм-серверу ФГУП «ВНИИФТРИ».

Вычислить относительную погрешность измерения текущего времени по формуле:

6вр = [(Т2-Т1)/ТИСп ]-100%,

(9)

где Тисп - значение контрольного интервала времени, отсчитанное по сигналам точного времени, с.

Тепловычислитель 7КТ считается выдержавшим испытание, если относительная погрешность измерений времени не превышает ±0,01%.

  • 4.5.6 Оформление результатов поверки

При положительных результатах поверки на тепловычислитель оформляют свидетельство о поверке или делают запись в его паспорте, заверенную подписью поверителя с указанием даты, и наносят клеймо в соответствии с описанием типа.

При отрицательных результатах поверки, тепловычислитель считают не прошедшим поверку и к применению не допускают. Ранее действующее свидетельство аннулируют.

5 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Признак неисправности

Возможная причина

Способ диагностики

Способ устранения

Ошибка при измерении температуры

Обрыв или неправильное соединение в цепи датчика температуры

Подключить исправный датчик, наблюдать показания температуры

Устранить неисправность в цепи датчика.

Неправильный тип датчика (Pt 100 вместо Pt500 или наоборот)

Сравнить тип подключенного и введенного в вычислитель датчика температуры

Подключить соответствующий датчик температуры

Нет показаний расхода

Неверное подключение расходомера,«+» и «-» перепутаны местами

При подключенных к тепловычислителю разъемах найти на кабелях, идущих к расходомерам провода, которые соединены вместе -это минус

Поменять местами подключение «+» и «-» к расходомеру.

Обрыв или короткое замыкание кабеля

Отключить кабель от расходомера.

Периодически замыкать контакты, на табло должно появиться значение расхода

Устранить неисправность в цепи датчика

Нет показаний давления

Обрыв или короткое замыкание кабеля

Прозвонить соединения

Устранить неисправность в цепи

Неверная полярность сигнала давления

Прозвонить соединения

Устранить неисправность в цепи

Ошибка при измерении тепловой энергии и мощности

Датчики температуры перепутаны местами

На табло сравнить показания tl и t2 (t3 и t4). Температуры подачи должны быть больше.

Правильно подключить разъемы

Расход на обратке значительно превышает расход на подаче

Неверно установлен вес импульса для расходомеров подачи и обратки

Сравнить установленные в тепловычислителе значения с значениями веса импульса расходомеров

Подключить соответствующие расходомеры

Приложения

А. Габаритные размеры
Б. Подключение датчиков

Рисунок 7 Подключение датчиков температуры

Рисунок 8 Подключение расходомеров

Рисунок 9 Подключение датчиков давления

17/17

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
