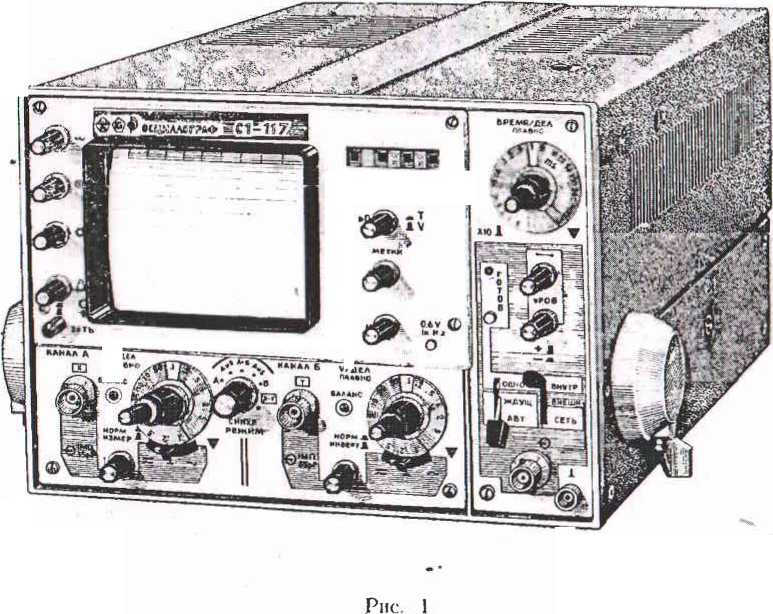

• 3.39. Мощность, потребляемая осциллографом'ОТ сети при номинальном напряжении, не превышает:

50 V • А от сети 220 V:

45 W от источников постоянного тока напряжением 27 V.

• 3.40. Габаритные размеры осциллографа — 273Х180X Х465 mm.

3.4 L Масса осциллографа не более 10 kg.

Масса осциллографа в укладочном ящике не более 20 kg. Масса осциллографа в транспортной таре не более 38 kg.

• 3.42. Наработка на отказ То не менее 5000 h.

• 3.43. Осциллограф сохраняет свои технические характеристики в пределах норм, установленных в ТУ, после замены в нем электронно-лучевой трубки 11ЛО9И, При этом допускается подрегулировка с помощью имеющихся органов подстройки, предусмотренных принципиальной схемой прибора и инструкцией по эксплуатации.

• 3.44. Срок хранения осциллографов, поставляемых заказчику, не менее 5 лет в неотапливаемых хранилищах и не менее 10 лет в отапливаемых хранилищах^^

Гамма-процентный срок сохраняемости 10 лет при 7=80%.

Гамма-процентный срок службы 15 лет при 7 = 80%.

Гамма-процентный ресурс осциллографов lOOOO^h при 7 =95%.

• 4.1. Осциллограф поставляется в комплекте, указанном в табд. 1.

  Таблица 1

  Наименование	Обозначение	Количество
  Осциллограф универсальный С1-117	2.044.016	1
  Делитель 1 ; !0	2.727.037	2
  Кабель 1^ 4	4.850.376	2
  Кабель МЬ 3	4.850.378	2
  Кабель 220 V 50 Hz	4.854,499	' 1'
  Кабель 220 V 400 Hz	4.854.500	f
  Кабед^ 27 V Вставка плавкая ВП1-1 1,0 А 250 V	4.854.501	1 а
  Вставка плавкая ВП1-1 3,0 А 250 V

Приме-

чаиие

5. УСТРОЙСТВО И РАБОТА ОСЦИЛЛОГРАФА

• 5.1. Принцип действия

• 5.1.1. Осциллограф, структурная схема которого приведе-рис. 2, состоит из следующих основных частей: тракта вертикального отклонения;

  на на

  • 1)

  • 2)

  • 3)

  • 4)

  • 5)

  • 6)

тракта горизонтального отклонения;, блока цифровых измерений; , электронно-лучевого индикатора; схемы управления ЭЛТ;

блока питания.

• 5.1.2. Исследуемый сигнал подается в один из каналов или в оба канала тракта вертикального отклонения, где осуществляется усиление сигнала до напряжений, обеспечивающих заданный размер изображения по вертикали на экране ЭЛТ. В тракте вертикального отклонения осуществляется коммутация каналов в зависимости от заданного режима работы каналов осциллографа.

• 13.1. Во время выполнения работ по техническому обслуживанию необходимо соблюдать меры безопасности, изложенные в разделе 9.

• 13.2. Для обеспечения надежной работы в течение длительного периода эксплуатации осциллограф подвергается двум видам профилактического осмотра'.

• 13.3. Профилактический осмотр № 1 производится на месте эксплуатации осциллографа не реже одного раза в квартал и состоит в проведении внешнего осмотра прибора в соответствии ■ с разделом 8 и проверке его работоспособности в соответствии с разделом 11.

• 13.4. Профилактический осмотр № 2 проводится службами ремонта и поверки не реже одного раза в год и состоит в проверке соответствия осциллографа техническим данным.

При осмотре № 2 устраните пыль продувкой сухим воздухом, произведите контрольную проверку электрических параметров осциллографа в соответствии с указаниями раздела 14.

Внесите результаты технического обслуживания в формуляр.

При проведении осмотра №' 2 проводится контроль пере- . ходного сопротивления контакта заземления. Максимальное значение переходного сопротивления контакта между элементами заземления должно быть не более 2000 pQ.

Примечая и е. При профилактических осмотрах вскрытие осцил-.чографа производится после истечения гарантийного срока.

Настоящий раздел составлен с учетом требований ГОСТ 8.311-78 «Осциллографы электронно-лучевые универсальные. Методы и средства поверки» и устанавливает методы и средства поверки осциллографа универсального С1-117. Периодическая поверка производится не реже 1 раза в 12 мес.

• 14.1. Операции и средства поверки

  • 14.1.1. При проведении поверкн должны производится операции и применяться средства поверки, указанные в табл- 5. ,

Таблица 5

При обнаружении несоответствия параметров осциллографа техническим данным дальнейшая поверка прекращается. Осциллограф бракуется и направляется в ремонт.

Используемые технические характеристики образцовых и вспомогательных средств поверки приведены в табл. 6.

Таблица 6

• 14.2, Условия

  поверки II подготовка к

• 14.2.1. При проведении операций поверки должны соблюдаться следующие условия;

температура окружающего воздуха, °C (К)-20±5 (293±5); - относительная влажность воздуха, % 65 ±15;

атмосферное давление, кРа (mm Hg) 100 ±4 (750±30); напряжение сети питания (220 ±4,4) V, частотой (50± ±1) Hz и содержанием гармоник до 5%.

• 14.2.2. Перед проведением операций поверки необходимо выполнить требования разделов 8, 9, 10, п. 11,2.3, п. 11.2.2.

• 14.2.3. При питании осциллографа от напряжения 27 V через источник питания (Б5-47 и другие), а всей остальной измерите.пьной аппаратуры от сети 220 V, возможно появление наводок в зависимости от способов заземления. Для исключения влияния наводок на результаты измерений необходимо разземлить источник сигнала на время измерения и соединить корпус источника питания с корпусом осциллографа,

• 14.3. Проведение поверки

  в со-

• 14.3.1. Внешний осмотр осциллографа производится ответствии с требованиями раздела 8,

• 14.3.2. Опробование осциллографа производится в ветствии с требованиями разделов 10 и 11 для оценки

  соот-обес-

  ЗВ

печения всех режимов измерения. Осциллограф, не обеспечивающий хотя бы один режим измерения, бракуется и направляется в ремонт.

• 14.3.3. Определение метрологических параметров

• 14.3.3.1. Определение ширины линии луча производится методом сжатого растра последовательно для двух направлений оси экрана ЭЛТ вертикального и горизонтального. Фокусировку и яркость устанавливают оптимальной для наблюдения, Коэффициент отклонения — 1 V/дел.

Растр для измерения ширины линии луча в вертикальном направлении создают следующим образом;

в качестве кадровой развертки используют пилообразное напряжение при коэффициенте развертки 0,5 ms/дел., подаваемое от осциллографа С1-65А на закрытый вход канала Б (А);

в качестве строчной развертки используют развертку испы-lyeMoro осциллографа с коэффициентом развертки 5 ps/дел. Для осуществления внешней синхронизации, подают сигнал синхронизации от генератора ГЗ-112/1 частотой 5 kHz амплитудой 0,5 V на вход внешней синхронизации испытуемого осциллографа и через тройник — на вход усилителя вертикального отклонения осциллографа С1-65А.

Изображфтие устанавливают точно на 8 делений шкалы ЭЛТ по вертикали с помощью ручки плавной регулировки усиления.

Считают число линий растра п, приходящееся па 8 делений (60 mm) шкалы по вертикали.

Сжимают растр до исчезновения строчной структуры изменением коэффициента отклонения.

Растр сжимают в середине экрана при измерении ширины линии луча Б середине экрана и на расстоянии 3/8 рабочей части экрана от центра при измерении ширины линии луча на краю рабочей части экрана.

Измеряют размер изображения сжатого растра делений (mm).

Растр для измерения ширины линии луча в горизонтальном направлении создают следующим образом:

в качестве кадровой развертки используют собственную развертку при коэффициентах развертки 0,5—1 ms/дел.;

Б качестве строчной развертки используют пилообразное напряжение от осциллографа С1-65А при коэффициенте развертки 10 ps/дел., подаваемое на закрытый вход канала Б (Л).

Изменяя коэффициент развертки с помощью ручки ВРЕМЯ/ДЕЛ и плавной регулировки длительности развертки, сжимают растр.

Для подсчета числа линий растра п, находящихся на де.пений (mm) сжатого растра, уменьшают коэффициент развертки точно в 10 раз.

Число линий растра на 10 делениях шкалы ЭЛТ будет равно числу линии в одном делении сжатого растра.

Ширину линии луча Ь в делениях (mm) рассчитывают по формуле

^^Ьдел (mm)

п где —размер изображения сжатого растра -(или его части);

п —число линии растра, приходяишхся на размер 1:^-

За ширину линии луча принимают наибольшее значение результатов измерения в дву.х взаимно перпендикулярных направлениях.

Определение периодических и случайных отклонений при коэффициентах отклонения от 0,1 до 1 mV/дел. проводится при заземленных входах каналов А и Б измерением по шкале экрана ЭЛТ, Измерения проводятся при коэффициен-■Ж"

Tax отклонения 0,1; 0,2; 0,5 и I mV/дел. и коффициенте развертки I rns/дел. Ширина линии луча периодических и случайных отклонений не должна превышать значений, указанных в п. 3.2 ТО.

• 14.3.3.2. Погрешность напряжения и частоты калибратора определяется методом непосредственной оценки цифровым вольтметром В7-23 и частотомером ЧЗ-49А (рис. 7).

Измерения производятся следующим образом;

• 1) установите ручку TV в положение V;

• 2) измерьте вольтметром В7-23 напряжение на выходе калибратора 0,6 V I kHz;

• 3) установите ручку TV в положение Т;

• 4) измерьте частотомером ЧЗ-49А частоту на выходе калибратора 0,6 V 1 kHz.

Погрешность напряжения и частоты калибратора должна • быть не более ± 1 %.

• 14.3.3.3. Определение основной погрешности коэффициентов отклонения без делителя I : 10 и с делителем 1 ; 10 производится методом прямого измерения при помощи импульсного калибратора осциллографов И1-9 (рис. 8) следующим образом;

на вход канала А (Б) от калибратора И1-9 подайте калиброванные напряжения, соответствующие 6 делениям шкалы ЭЛТ для всех положений переключателя VZДEЛ и 4, 6, 8 делениям — для положения переключате.пя V/ДЕЛ 1 V.

Переключатель V/ДЕЛ (mV/ДЕЛ) прибора И1-9 установите в положения, соответствующие положениям переключателя V/ДЕЛ осциллографа, переключатель ЧИСЛО ДЕЛЕНИИ прибора И1-9 в положение, соответствующее требуемому размеру изображения на экране осциллографа. Включите девиацию калибратора напряжения. Ручкой ДЕВИАЦИЯ калибратора напряжения установите на экране ЭЛТ осциллографа размер изображения сигнала, равный заданному числу делении.

Отсчитайте погрешность коэффициента отклонения непосредственно по шкале прибора И1-9. Погрешность коэффициента отклонения должна быть не более ±4%.

Проверка погрешности коэффициентов отклонения при работе с выносным делителем производится при размере изображения 6 делений шкалы экрана ЭЛТ в положениях переключателя коэффициентов отклонения 10 mV/ДЕЛ., 0,1 V/ДЕЛ. и I V/ДЕЛ. для двух делителей, входящих в комплект осциллографа, в каждом из каналов осциллографа.

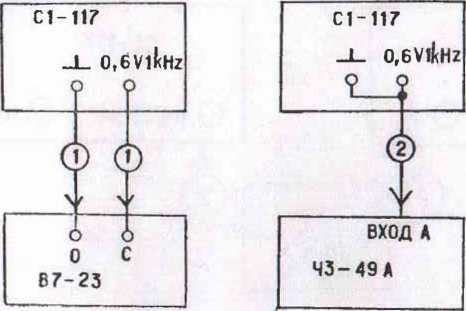

Подключение приборов при определении погрешности напряжения и частоты калибратора

из комплекта В7-23;

• 1 — кабель 4.853.439-01

• 2 — кабель 4.850.378

Рис. 7

Подключение приборов при определении погрешности коэффициентов отклонения

1 — кабель № 4

К

>

Погрешность коэффициентов отклонения при работе с выносным делителем должна быть не более. ±4%.

• 14.3.3.4. Определение основной погрешности коэффициентов развертки производится методом прямы.х измерений следующим образом:

• 1) подайте на вход канала А сигнал от калибратора временных интервалов прибора И1-9 (рис. 9);

• 2) установите переключатель ВРЕМЯ/ДЕЛ в положение 0,5 psj

Переключатели J_, — установите в положение

• 3) установите на калибраторе временных интервалов временной интервал 0,5 ps/ДЕЛ;'

4} ручками ДЕВИАЦИЯ калибратора временных интервалов,         J осциллографа последовательно установи

те изображение сигнала на экране ЭЛТ так, чтобы в первых четырех делениях шкалы ЭЛТ по горизонтали уложилось четыре периода сигнала, затем в шести делениях — шесть периодов, в восьми делениях — восемь и в десяти — десять периодов, регистрируя погрешность коэффициента развертки для четырех, шести, восьми и десяти делений шкалы по шкале прибора И1-9;

• 5) определите погрешность коэффициентов развертки для всех других положений переключателя коэффициентов ВРЕ-МЯ/ДЕЛ, подавая на вход осциллографа соответствующие калиброванные временные интервалы;

• 6) установите ручку ХЮ в положение ХЮ;

• 7) установите переключатель коэффициентов развертки в положение 0,5 ps/ДЕЛ;

• 8) подайте от калибратора временных интервалов И1-9 на вход канала А временной интервал 0,1 ps;

• 9) ручками ДЕВИАЦИЯ калибратора временных интервалов И1-9,         J осциллографа последовательно уста

новите изображение сигнала на экране ЭЛТ так, чтобы в первых четырех делениях шкалы ЭЛТ по горизонтали уложилось два периода сигнала, в шести — три, в восьми — четыре и в десяти — пять периодов сигнала. В процессе проверки зарегистрируйте погрешность коэффициента развертки для четырех, шести, восьми и десяти делений шкалы ЭЛТ по прибору И1-9;

коэффициентов развертки fis и 2 (IS по методике (9)

Погрешность коэффициентов развертки должна быть не более ± 4%, а при включенной растяжке ХЮ не более ± 5%.

• 14.3,3.5. Определение основной погрешности амплитудных измерений цифровым измерителем производится методом прямого измерения напряжения сигнала следующим образом:

• 1) подайте на вход канала Б осциллографа от калибратора напряжения прибора И1-9 сигнал напряжением 0,005 V (рис. 10);

• 2) ручку TV установите в положение V;

  V/ДЕЛ ка-

• 3) переключатель коэффициентов отклонения пала Б установите в положение 1 mV/ДЕЛ;

  г

  на экране

• 4) ручками J       ♦ и У РОВ установите

ЭЛТ устойчивое изображение сигнала;

• 5) ручкой J совместите с горизонтальной лийией шкалы ЭЛТ нижнюю (верхнюю) границу сигнала;

• 6) ручкой ►0-^ установите нулевые показания на индикаторе с точностью

  единицы последнего разряда;

  совместите верхнюю (нижнюю) границу

• 7) ручкой J

изображения сигнала с той же горизонтальной линией шкалы ЭЛТ;

• 8) прочтите результаты измерения на индикаторе. Погрешность измерения должна быть не более значений, определяемых по формуле (l)i

• 9) определите погрешность амплитудных измерений по -методике п. 14.3,3.5 (1) — (8) для положений переключателя V/ДЕЛ.: 10 mV/ДЕЛ.; 0,1; 1; 5 V/ДЕЛ., подавая соответственно уровни иа^пряжения от калибратора напряжений: 0,05; 0,5; 5; 40 V;

• 10) определите основную погрешность амплитудных измерений-                            .       ’'                           ’

1 — кабель № 4

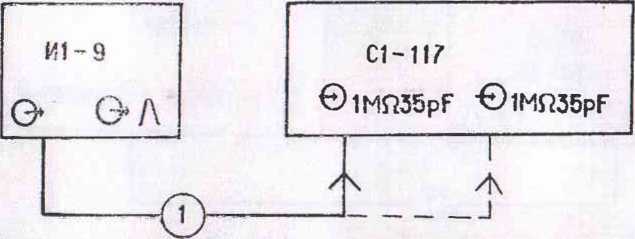

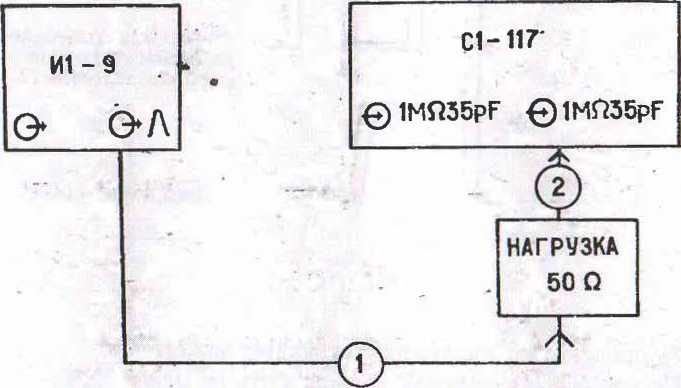

Подключение приборов при определении основной погрешности коэффициентов развертки

z

Рис. 9

• 1 — кабель № 4;

• 2 — кабель № 4

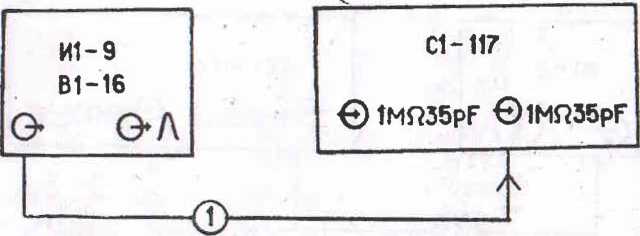

Подключение приборов при определении основной погрешности амплитудных измерений цифровым измерителем

Рис. 10

Основная погрешность амплитудных измерений не должна превышать 27о для напряжения 40 V и 3,05%—для остальных.

Определите основную погрешность амплитудных измерений с делителем 1:10, для чего через делитель 1 : 10 подайте на вход канала Б сигнал от калибратора напряжения И1-9 напряжением 100 V в положении переключателя V/ДЕЛ 2 V.

Основная погрешность амплитудных измерений с делителем 1 : 10 не должна превышать ±3,45%,

• 11) на вход канала Б подайте от устаноаки В1-16 напряжение 1,5 mV частотой 100 Hz;

• 12) установите размер изображения на экране ЭЛТ переключателем V/ДЕЛ не менее 4 дел;

• 13) ручкой J совместите с горизонтальной линией шкалы нижнюю (верхнюю) границу сигнала;

• 14) ручкой ►0-М установите нулевые показания на индикаторе с точностью единицы последнего разряда;

• 15) ручкой 'J совместите верхнюю (нижнюю) границу изображения сигналгсс той же горизонтальной линией шкалы ЭЛТ;

• 16) прочтите результат измерения на индикаторе. Определите погрешность измерения по формуле

'  -          Ux— 2,828 Uk

-    2,828 Цс ’

где Uk — эффективное значение калибровочного напряжения, V;

• 17) определите основные погрешности измерения, подавая сигналы частотой 550 Hz, 10, 100, 500 kHz, 1 MHz, 3 MHz по п. 14.3.3.5 (И) —(16);

• 18) определите основную погрешность измерения для каждого значения напряжения сигналов 15 mV, 150 mV, 1,5 V по п. 14,3.3,5 (И) —(17).

Основная погрешность амплитудных измерений не должна превышать значений, указанных в табл. 5. -

• 14,3.3.6. Определение основной погрешности временных измерений цифровым измерителем производится следующим образом;

I

• 1) на вход канала Б от калибратора временных-.интерва-лов подайте сигнал с периодом 100 ns (рис, 11);

• 2) ручку TV установите р положение Т, ручку ХЮ —отожмите; переключатели              установите в положе

ние —переключатель СИПХР. РЕЖИМ установите в положение А и Б с синхронизацией по каналу Б; переключатель V/ДЕЛ, канала А в положение 2 V/ДЕЛ.

• 1 — кабель № 4;

• 2 — кабель № 4

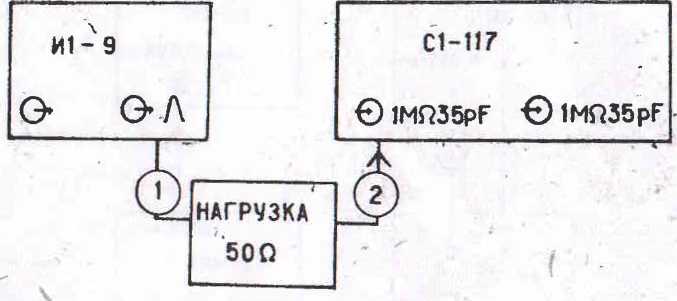

Подключение приборов при определении основной погрешности временных измерений цифровым измерителем • переключатель ВРЕМЯ/ДЕЛ установите в положение 0,5 ps, переключатель V/ДЕЛ — в положение, обеспечивающее размер изображения на экране 4—6 делений;

• 4) ручку НОРМД43МЕР установите в положение ИЗМЕР;

• 5) ручкой J’ канала Б и ручками"' 4—> , УРОВ уста

новите на экране ЭЛТ устойчивое изображение сигнала, симметричное „относительно средней горизонтальной*-линии экрана;                                            : *;; i i          . л

• 6) ручкой J канала А, ручками МЕТКИ I и II совместите «выбросы» меток с границами периода сигнала согласно рис. 11а;

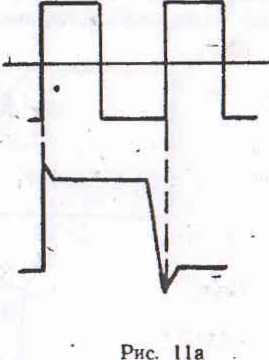

Проверка погрешности Измерения временных интервалов с помощью временных ворот

Период или несколько периодов исследуемого цмН^льСа в "канале Б

временные ворота

• 7) прочтите на индикаторе результат измерения. Погрешность измерений должна быть не более 3,8%;

• 8) определите погрешность временных измерений цифро

вым измерителем по методике п. 14.3.3.6 (1) — (7) для- временных интервалов; 200 ns;i 500 ns; 1 ps; 10 ps н положениях переключателя ВРЕМЯ/ДЕЛ соответственно:. 0,1; 0,2; 0,5; 5 ps;                     -                              -    ■'

• 9) определите погрешность временных измерений цифровым измерителем по методике п. 14.3-3.6 (1) — (7) для временных интервалов; 100 ps; 200 ps; 1 ms; 2 ms; 50 ms и положениях переключателя ВРЕМЯ/ДЕЛ соответственно; 50 ps; 100 рв; 2 ms; 20 ms;

• 10) при проверке границы измеряемого временного интервала, определяйте по яркостному участку, устанавливаемому ручками МЕТКИ I и П.

Погрешность и^ерения должна быть не более значений, указанных в табл. 7.

• 14.3.3.7. Определение времени нарастания, выброса и неравномерности ПХ производится методом прямых измерений параметров изображения испытательного импульса по шкале экрана осциллографа в каждом канале осциллографа.

Измерения производятся следующим образом:

• 1) соберите схему измерения в соответствии с рис. 12;

• 2) установите длительность выходного импульса генератора И1-11, равной 1 ps;

• 3) при включенной растяжке развертки измерьте время нарастания, неравномерность на участке установления и выброс на изображении импульса согласно .рис. 13 при положительной или отрицательной полярностях входного импульса и коэффициентах отклонения от 1 mV/дел и выше, при размере изображения по вертикали от-60 до 100%.

Время нарастания ПХ ие должшэ превышать 35 ns.

Выброс ПХ в процентах определяется по формуле

ДА S =       100

Al V

и не должен превышать 5%. Неравномерность на участке? установления в % определяется по формуле

Д Ainj

” • 100

и не должна превышать

Время установления tycr отсчитывается от точки на фронте импульса, расположенной на уровне 0,1 А, Время установления должно быть не более 170 ns.

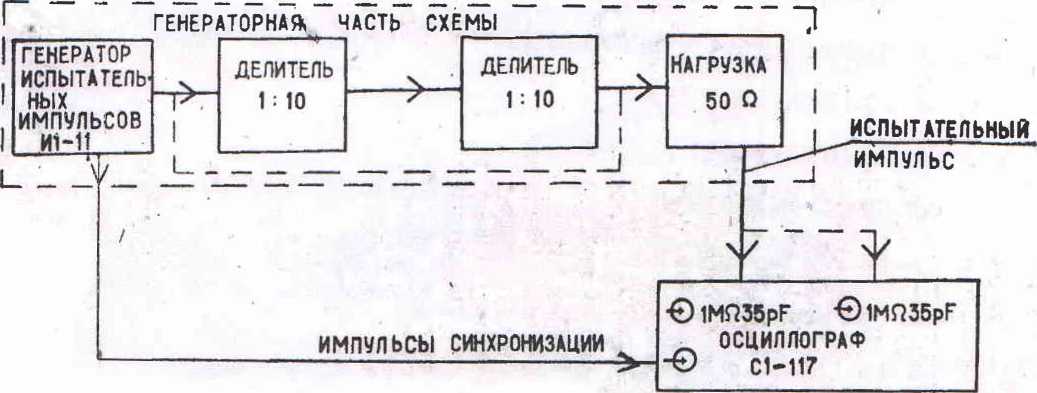

Подключение приборов при определении переходной характеристики

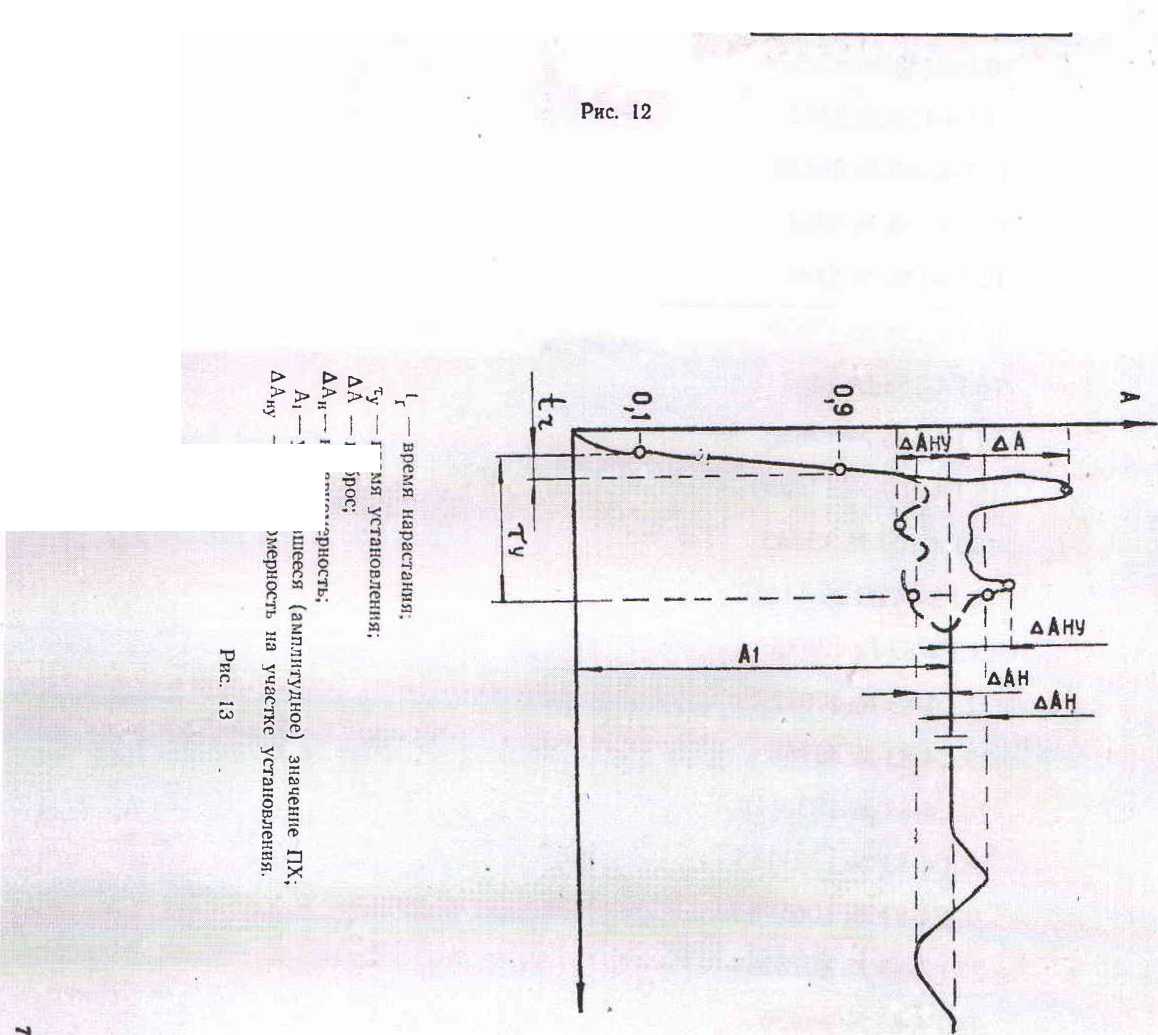

4

»

л> хз to-

д to Ъ ж сз О Д ю о S

Неравномерность определяется как максимальное отклонение вершины ПХ от линии установившегося значения после времени установления 170 ns. Величина неравномерности 7 , в процентах, от установившегося значения определяется по формуле

и не должна превышать 27о.

Установите длительность импульсов генератора 40 ps;

при коэффициенте отклонения 0,1; 0,2 и 0,5 inV/дел проведите измерение времени нарастания ПХ. Время нарастания ПХ должно быть не более 3,5 its;

• 4) к входам канала А (Б) подключается выносной делитель 1 ; 10 в положениях переключателя 10 inV/ДЕЛ, 0,1 V/ДЕЛ и 1 V/ДЕЛ определяется неравномерность вершины ПХ. Неравномерность вершины ПХ не должна превышать 2%.

При всех указанных параметрах сигналов должна обеспечиваться нестабильность изображения по горизонтали не более 0,1 дел шкалы.

Примечание. Проверка режима внутренней синхронизации осуществляется в ходе определения основной погрешности коэффициентов отклонения и развертки.

• 5) определите спад вершины изображения импульса при закрытых входах каналов А и Б путем подачи на вход каналов А (Б) сигнала от собственного калибратора длительностью 0,6 ms и амплитудой 0,6 V при размере изображения 6 делений шкалы ЭЛТ;

установите коэффициент развертки 0,1 ms/дел и добейтесь ручками управления устойчивого изображения сигнала;

измерьте визуально уменьшение установившегося значения ПХ на интервале, равном 0,5 ms. Значение спада вершины не должно превышать 3%.

14.4. Оформление результатов поверки

• 14.4.1. Результаты поверки заносятся в лографа, заверяются подписью поверителя рительного клейма.

  требованиям на-

На осциллограф, не удовлетворяющий стоящего раздела, выдается извещение о его непригодности к применению с записью в нем параметров, по которым осциллограф не соответствует требованиям технических условий.

• 15.1. Хранение осциллографа может быть кратковременным (гарантийным) и длительным (для заказчика), в отапливаемом или неотапливаемом хранилище.

Как при кратковременном, так и при длительном хранении осциллограф размещается, как правило, в рабочем положении на стеллаже в укладочном ящике (при кратковременном хранении прибор может находиться в транспортной таре) на уровне не ниже 1,5 m от пола и не ближе 2 m от дверей, вентиляционных отверстий и отопительных устройств.

Гарантийный срок хранения прибора 12 мес.

Срок длительного хранения прибора;

• 1) в отапливаемом хранилище 10 лет;

• 2) в неотапливаемом хранилище 5 лет.

Прибор может храниться совместно с объектом, в котором он установлен, если последний обеспечивает условия хранения, предъявляемые к прибору.

• 15.2. Осциллограф должен храниться в следующих условиях;

• 1) в отапливаемых хранилищах при температуре воздуха от 5 до 25 °C и относительной влажности до 80% при температуре 25 °C без конденсации влаги;

• 2) в неотапливаемом хранилище при температуре воздуха от минус 50 до плюс 40 °C и относительной влажности до 98% при температуре 25 °C и ниже, без конденсации влаги.

Содержание коррозионно-активных агентов в атмосфере хранилища не должно превышать;

• 1) сернистого газа 200 mg/rn2 (2 mg/m^) в сутки;

• 2) хлористых солей 2 mg/m2 в сутки.

• 15.3. Осциллограф перед закладкой на длительное хранение (по истечении гарантийного срока хранения) и через 8 лет хранения в отапливаемых хранилищах должен быть переконсервирован. Необходимо провести следующие работы:

провести расконсервацию осциллографа, для чего извлечь его из транспортной тары и внутренней упаковки, удалить упаковочные и консервационные материалы;

проверить исправность осциллографа в соответствии с разделом 14;

провести консервацию прибора, для чего вначале просушить осциллограф (выдержка не менее 24 h в помещении

73
