Методика поверки «СЧЕТЧИК ГАММА-ИЗЛУЧЕНИЯ АВТОМАТИЧЕСКИЙ WIZARD2» (МП 2101-001-2016)

Методика поверки

Тип документа

СЧЕТЧИК ГАММА-ИЗЛУЧЕНИЯ АВТОМАТИЧЕСКИЙ WIZARD2

Наименование

МП 2101-001-2016

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

СОГЛАСОВАНО

«__»__________________2016 г.

Директор

«ВНИИМ

. Гоголинский

СЧЕТЧИК ГАММА-ИЗЛУЧЕНИЯ АВТОМАТИЧЕСКИЙ WIZARD2

Методика поверки

МП 2101-001-2016

Ф.о С5 1С>

отдела ФГУП

_С.Г. Трофимчук

м. Д.И. Менделеева»

2016 г.

Санкт-Петербург 2016

Настоящая методика поверки распространяется на счетчики гамма-излучения автоматические Wizard1 (далее по тексту - счетчики Wizard), предназначенные для автоматического измерения активности гамма-излучающих радионуклидов в счетных образцах, приготовленных из исследуемых проб окружающей среды, технологических сред, радионуклидных растворов, и устанавливает методику их первичной и периодической поверок.

Первичная поверка счетчиков гамма-излучения автоматических Wizard1 проводится до ввода в эксплуатацию и после ремонта, периодическая - в процессе эксплуатации.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункта методики

Проведение операций при:

первичной поверке

периодической поверке

Внешний осмотр

7.1

Да

Да

Опробование:

Проверка работоспособности

Проверка соответствия ПО

  • 7.2.1

  • 7.2.2

Да

Да

Да

Да

Уровень фона

7.3.1

Да

Да

Определение чувствительности к гамма-излучению Cs-137

7.3.2

Да

Да

Определение относительной погрешности измерения активности Cs-137

7.3.3

Да

Да

Оформление результатов поверки

8

Да

Да

Таблица 2

Номер пункта методики

Наименование средств поверки и вспомогательного оборудования

Технические характеристики

7.3.2,

7.3.3

Источник фотонного излучения радионуклидные закрытые спектрометрические эталонные ОСГИ-3 на основе Cs-137

Активность от 1-103 до 1-105 Бк, погрешность не более ± 6 %.

7.3.2,

7.3.3

Источник специального назначения на основе эталонного раствора радионуклида Cs-137

Активность от 1-Ю2 до 1-104 Бк, погрешность не более ± 6 %.

5

Термометр

Диапазон - (0 - +40) °C, Цена деления 1 °C

5

Барометр-анероид

Диапазон - (80 - 106) кПа, Погрешность измерения 3%

5

Психрометр аспирационный

Диапазон измерения относительной влажности воздуха (10 - 100) %, Погрешность измерения 5%

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ.

К проведению измерений и обработке результатов измерений допускаются лица, имеющие профессиональные знания в области радиометрии и изучившие документ «Счетчики гамма-излучения автоматические Wizard2. Руководство по эксплуатации»

4 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования безопасности следующих документов:

  • •  СанПиН 2.6.1.2523-09 «Нормы радиационной безопасности (НРБ-99/2009)»;

  • •  СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/20Ю)»;

  • •  Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок ПОТ РМ-016-2001 (РД 153-34.0-03.150-00).

К работе должны привлекаться только сотрудники, имеющие допуск к работе с источниками ионизирующих излучений

5 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

  • •  температура окружающего воздуха                  (20 ± 5) °C;

  • •  относительная влажность окружающего воздуха      (60 ±15) %;

  • •  атмосферное давление                               (101,3 ± 4) кПа.

6 ПОДГОТОВКА К ПОВЕРКЕ

При проведении поверки должны быть выполнены следующие подготовительные работы:

  • •  проверка комплектности устройства, документации на него, на блоки и устройства, входящие в его состав;

  • •  проверка комплектности средств поверки

При проведении периодической поверки - проверка наличия свидетельства о первичной поверке устройства.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции:

внешний осмотр согласно п. 7.1;

опробование согласно п. 7.2;

определение метрологических характеристик согласно п. 7.3

  • 7.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено:

  • - наличие маркировок и исправных пломб на блоках и устройствах, входящих в состав счетчика Wizard;

  • - надежность закрепления блоков и устройств на штатных местах;

  • - отсутствие механических повреждений и дефектов на блоках и устройствах поверяемого счетчика Wizard, которые могут повлиять на его работоспособность.

  • 7.2 Опробование

    • 7.2.1  Выполнить в соответствии с руководством по эксплуатации проверку работоспособности счетчика Wizard.

    • 7.2.2  Подтверждение соответствия ПО.

Комплектность и идентификационные данные программного обеспечения должны

соответствовать приведенным в таблице 3 Таблица 3

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

WIZARD2 (WizUI.exe)

Номер версии (идентификационный номер) ПО

2.1.0.0й

Примечание: Номер версии не ниже указанного в таблице.

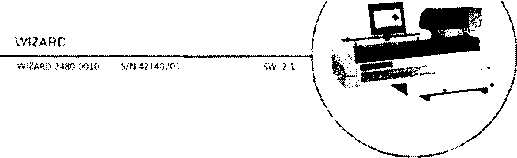

Идентификационное наименование ПО и номер версии отображаются в главном окне программы WIZARD2 (Рисунок 1).

Определенный при первичной поверке номер версии заносят в свидетельство о первичной поверке. Соответствие при периодической поверке подтверждается сравнением номера версии с указанным значением в «Свидетельстве о первичной поверке».

1>

Рис. 1 Отображение идентификационного наименования ПО и номера версии

  • 7.3 Определение метрологических характеристик.

    • 7.3.1 Проверка уровня фона

      • 7.3.1.1 Выполнить измерения фона в открытом окне не менее т=5 раз, время измерения не менее 100 с. Вычислить средние значения скорости счета фона по формуле:

        т

        (1)

где - скорость счета фоновых импульсов при каждом измерении, имп/мин

  • 7.3.1.2 Результаты поверки по п. 7.3.1 считаются удовлетворительными, если фон составляет не более 300 имп/мин для модели 2480 и не более 420 имп/мин для модели 2470

  • 7.3.2  Определение чувствительности к гамма-излучению Cs-137

    • 7.3.2.1 Чувствительность к гамма-излучению Cs-137 (661,66 кэВ) определяют с установленным на дно колодца источником Cs-137 как отношение скорости счета во всем энергетическом диапазоне регистрируемого излучения (во всем спектре) к активности источника. Для проверки чувствительности счетчика модели 2480 используют эталонные источники из Cs-137 ОСГИ-3, для модели 2470 применяют источники специального назначения на основе радионуклидного раствора Cs-137.

    • 7.3.2.2 Результаты поверки по п. 7.3.2 считаются удовлетворительными, если значение чувствительности составляет не менее 0,26 с^Бк'1 для модели 2470 и не менее 0,48 с^Бк’для модели 2480.

  • 7.3.3 Определение относительной погрешности измерения активности l37Cs.

    • 7.3.3.1 Выполнить измерения активности источника 137Cs, проведя не менее 5 измерений. Для счетчика модели 2480 используют эталонные источники из Cs-137 ОСГИ-3, для модели 2470 применяют источники специального назначения на основе радионуклидного раствора Cs-137

    • 7.3.3.2 Рассчитать среднее значение измеренной активности источника:

(2) где At- активность источника, полученная в z-том измерении; т -число измерений.

  • 7.3.3.3 Определить относительное среднее квадратическое отклонение S результата измерения А по формуле (в процентах):

(3)

  • 7.3.3.4 Определить границы неисключенной систематической погрешности результата измерения А при доверительной вероятности Р= 0,95:

0 = ±^ + 8о),            (4)

где д0 - погрешность эталонного значения А (из свидетельства на источник), %;

Л- Л                                               —

Д =----—-100 - относительная погрешность показаний при измерении А , %.

Ajm

  • 7.3.3.5 Доверительные границы основной относительной погрешности результата измерения

рассчитываются как 8 = Coef ■  , где          + S2 - оценка суммарного среднего

квадратического отклонения результата измерения; Coef = £ + @— коэффициент, зависящий

5 +

от соотношения случайной и неисключенной систематической погрешностей; s = t0 • S , где t0 - коэффициент Стьюдента, который определяется в зависимости от доверительной вероятности и числа результатов наблюдений (t0 = 2,78 при доверительной вероятности р =0,95 и числе измерений п =5); Se = в/- среднее квадратическое отклонение неисключенной систематической погрешности.

  • 7.3.3.6 Результаты поверки по п. 7.3.3 считаются удовлетворительными, если значение составляет не более 10%.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Все результаты заносятся в протокол поверки. Рекомендуемая форма протокола поверки приведена в приложении А.

  • 8.2  На счетчики, признанные годными по результатам поверки, выдают свидетельство о поверке по установленной форме согласно Приложению 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 года№ 1815.

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

В свидетельстве указывается (на оборотной стороне):

  • - уровень фона;

  • - чувствительность к гамма-излучению Cs-137;

  • - относительная погрешность измерения активности 137Cs

  • - номер версии ПО (только в св-ве о первичной поверке).

  • 8.3 При отрицательных результатах поверки счетчик к применению не допускается и на него выдают извещение о непригодности установленной формы с указанием причин непригодности

Приложение A

(рекомендуемое)

Протокол поверки

Поверяемый прибор: счетчик гамма-излучения автоматический Wizard2

№ _______________, (заводской номер)

выпущенный (отремонтированный)______________________(дата выпуска или ремонта)

______________________________________, (предприятие-изготовитель или ремонтное предприятие) принадлежащий__________________________________________(наименование организации)

2 Условия поверки:

Температура окружающего воздуха_______________°C;

Атмосферное давление______________кПа;

Относительная влажность_______________%;

Внешний фон гамма-излучения__________________мкЗв/ч.

Использовались эталонные не ниже 2-го разряда по ГОСТ 8.033-96 источники гамма-

излучения:

№ источника

Активность, кБк

Погрешность аттестации, %

Дата поверки

Вспомогательные СИ

Наименование

Тип

Зав. номер

Дата поверки

Термометр

Психрометр аспирационный

Барометр-анероид

Дозиметр

1 .Внешний осмотр:_________________________________

2.Опробование

Счетчик

Работоспособность

Соответствие ПО:

Идентификационное       наименование

программного модуля ПО:

Номер версии ПО:

2.

Фон, с'1

3.

Радионуклид

Чувствительность, с ’Бк'1

Cs-137

4.

Радионуклид

Относительная погрешность, %

Cs-137

Выводы:

Поверку выполнил _________ ___________________ от "____1

8

1

СРЕДСТВА ПОВЕРКИ.

  • 2.1  При проведении поверки должны быть применены средства измерения и вспомогательное оборудование, указанные в таблице 2.

  • 2.2 Все средства измерений должны иметь действующие свидетельства о поверке или сертификат калибровки.

  • 2.3 Допускается применение других измерительных средств, аналогичных по точности, указанным в таблице 2.
