Методика поверки «Аппаратура диагностического мониторинга и контроля состояния технологического оборудования KD2210 "Техпрогноз" ООО "Комдиагностика"» (КОМД.425200.002 МП)

СОГЛАСОВАНО

Общее

Аппаратура диагностического мониторинга и контроля состояния технологического оборудования KD2210 «Техпрогноз»

Методика поверки

КОМД.425200.002 МП г. Видное

2017 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки распространяется на аппаратуру диагностического мониторинга и контроля состояния технологического оборудования KD2210 «Техпрогноз» (далее - KD 2210, аппаратура) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять KD 2210 принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять KD 2210 в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации KD 2210, но не реже одного раза в 2 года.

2.1 При проведении поверки выполняютоперации, указанные в таблице L Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из

операций поверки KD 2210 бракуют и его поверку прекращают.

• 3.1 При проведенпиподенки еeкoмаидyeтcяпpимeнять средсява пoвеpки,евивeдёне ные в таблице 2.

Таблица 2

3.2 Допускается применение других средств поверки, обеспечивающих определение

характеристик KD 2210 с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть исправны.

• 3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

• 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на KD 2210 и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (20 ± 5) °С;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать KD 2210 в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если она находилась в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 7.2 Подготовка ПЭВМ к поверке:

• - установить программное обеспечение (далее по тексту - ПО «Техпрогноз»).

• - настроить ПО «Техпрогноз» в соответствии с руководством по эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра KD 2210 проверяют:

• - соответствие комплектности перечню, указанному в паспорте;

• - соответствие серийного номера указанному в паспорте;

• - маркировку и наличие необходимых надписей на наружных панелях KD 2210;

• - отсутствие механических повреждений (повреждение корпуса, разъёмов, индикаторов);

• - целостность пломбы.

Результат внешнего осмотра считаются положительным, если комплектность и серийный номер соответствуют указанным в паспорте, маркировка и надписи на наружных панелях соответствуют эксплуатационной документации, отсутствуют механические повреждения, способные повлиять на работоспособность KD 2210, целостность пломбы не нарушена.

• 8.2 Опробование

Опробование KD 2210 проводится в следующей последовательности:

• 1) разместить KD 2210 и ПЭВМ на удобном для проведения работ месте;

• 2) заземлить KD 2210;

• 3) включить ПЭВМ и KD-2210 в соответствии с руководством по эксплуатации;

• 4) проконтролировать включение световой индикации о работе KD-2210 и убедится в то что все составные части, входящие в состав KD-2210, находятся в работоспособном состоянии, а органы управления и регулировки действуют плавно и обеспечивают четкость и надежность фиксации;

• 5) подключить KD 2210 к ПЭВМ в соответствии с руководством по эксплуатации;

• 6) установить связь KD-2210 с ПЭВМ при помощи ПО «Техпрогноз».

Результаты опробования считаются положительными, если при включении происходит включение световой сигнализации о работе KD-2210 установлена связь KD-2210 с ПЭВМ.

• 8.3 Подтверждение соответствия ПО «Техпрогноз».

Подтверждение соответствия встроенного программного обеспечения проводится в следующей последовательности:

• 1) включить ПЭВМ и KD-2210 в соответствии с руководством по эксплуатации;

• 2) подключить KD 2210 к ПЭВМ в соответствии с руководством по эксплуатации;

• 3) установить связь KD-2210 с ПЭВМ при помощи ПО «Техпрогноз»;

• 4) перемещаясь в меню ПО «Техпрогноз» определить наименование и номер версии ПО.

• 5) Сравнить наименование и номер версии ПО считанного с KD-2210 и представленных в таблице 3.

Результат считаются положительным, если наименование и номер версии ПО «Техпрогноз». ЮО-22Ю соответствует данным, представленным в описании типа.

• 8.4 Проверка электрической прочности и электрического сопротивления изоляции

  • 8.4.1 Проверку электрического сопротивления изоляции проводить в следующей последовательности :

• 1) отключить питание KD 2210;

• 2) отсоединить все кабели, связывающие KD 2210 с питающей сетью;

• 3) при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту - установка) воспроизвести напряжение постоянного тока: для цепей контроллеров до 36 В это значение составляет 500 В, а для цепей постоянного и переменного тока 220 В - 1500 В, между корпусами защитных коробок, шкафов или вычислительной техникой и цепями сетевого питания, а также цепями, изолированными по постоянному току;

• 4) измерить поочередно сопротивление изоляции по истечении 1 минуты после приложения напряжения.

Результаты испытаний считаются удовлетворительными, если измеренное значение электрического сопротивления изоляции не менее 20 МОм.

• 8.4.2 Проверку электрической прочности изоляции проводить в следующей последовательности:

• 1) отключить питание KD 2210;

• 2) отсоединить все кабели, связывающие KD 2210 с питающей сетью;

• 3) при помощи установки воспроизводить в течение одной минуты действие испытательного переменного напряжения практически синусоидальной формы частотой 50 Гц амплитудой 1500 В между зажимами для подключения искробезопасных цепей и зажимами блоков управления (далее - БУ) для подключения силовой внешней цепи;

• 4) при помощи установки воспроизводить в течение одной минуты действие испытательного переменного напряжения практически синусоидальной формы частотой 50 Гц амплитудой 500 В между зажимами для подключения искробезопасных цепей и выводами защитного заземления, раеположенными в сетевом зажиме и на боковой етенке БУ;

• 5) при помощи установки воспроизводить в течение одной минуты действие испытательного переменного напряжения практически синусоидальной формы частотой 50 Гц амплитудой 1500 В между зажимами для подключения искробезопасных цепей и зажимами выводов цепи для связи со стационарным терминалом или другими сопряжёнными системами.

Результаты считаются положительными, если не произошло пробоя или перекрытия изоляции. Появление коронного разряда или шума при испытании не является признаком неудовлетворительных результатов испытаний.

• 8.5 Определение метрологических характеристик аппаратуры на основе комплекса измерительно-вычислительного для мониторинга, диагностики и противоаварийной зашиты динамического оборудования САНПО (далее по тексту - САНПО)

  • 8.5.1 Определение погрешностей измерения (преобразования) и воспроизведения

Приведенную (к диапазону измерения погрешность) рассчитывать по формуле (1).

уХ=^Х" ^Х° -100%,           (1)

^X N

где Хк - показание аппаратуры на основе САНПО;

Х_о - показание эталонного средства измерения;

Xn - номинальное или максимальное (в зависимости от способа нормирования пределов допускаемой погрешности (пределов допускаемой погрешности) значение измеряемого параметра.

• 8.5.2 Определениеприведенной(д днайазкнуизмерения)по1нешностр измерения (преобразования) силы и напряжения постоянного тока и среднеквадратического значения силы и напряжения переменного тока измерительных каналов № 1, № 2 и № 3.

  • 8.5.2.1 Определение приведенной (к диапазону измерения) погрешности измерения (преобразования) силы постоянного тока для измерительных каналов № 1 и № 2 проводится при помоши калибратора-вольтметра универсального Н4-12 (далее по тексту - калибратор) в соответствии с п. 6.4, представленного в МИ-2539.

Результаты считаются положительными, если полученные значения погрешностей не превышают пределов, представленных в приложении А.

• 8.5.2.2 Определение приведенной (к диапазону измерения) погрешности измерения (преобразования) среднеквадратического значения силы переменного тока для измерительных каналов № 1 и № 2 проводится при помощи калибратора в следующей последовательности;

• 1) собрать схемусогласно рисунку 1;

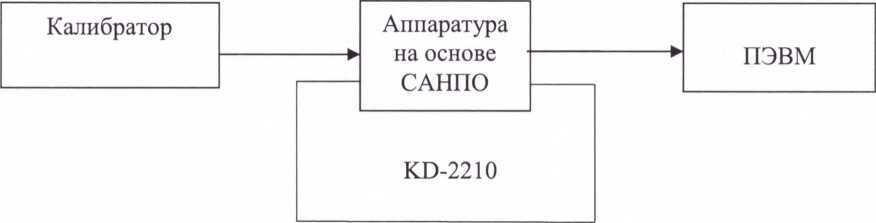

Рисунок 1 - Схема определения приведенной (к диапазону измерения) погрешности измерения (преобразования) среднеквадратиче^ого значения силы переменного тока для измерительных каналов №1 и № 2; приведенной (к диапазону измерения) погрешности измерения среднеквадратического значения напряжения переменного тока для измерительных каналов № 1 и № 2

• 2) с помощью калибратора воспроизвести 5 испытательных сигналов силы переменного тока, равномерно распределенных внутри диапазона измерения, с частотой переменного тока 50 Гц;

• 3) на ПЭВМ зайти в ПО «Техпрогноз» и считать среднеквадратические значения (далее по тексту - СКЗ) силы переменного тока, полученных от аппаратуры на основе САНПО и сравнить эти значения со значениями силы переменного тока, воспроизведенными калибратором;

• 4) зафиксировать результаты измерений, как показано в таблице 3;

• 5) повторить измерения не менее 10 раз, а затем с помощью полученных показаний рассчитать погрешности измерения силы переменного тока по формуле (1);

• 6) поочередно повторить пп. 2) - 5) при значении частоты переменного тока 1, 5000, 7500 и 10000 Гц.

Таблица 3

Результаты считаются положительными, если полученные значения погрешностей не превышают пределов, представленных в приложении А.

• 8.5.2.3 Определение приведенной (к диапазону измерения) погрешности измерения (преобразования) напряжения постоянного тока для измерительных каналов №1, № 2 и № 3 проводится при помощи калибратора в соответствии с п. 6.4, представленного в МИ-2539.

Результаты считаются положительными, если полученные значения погрешностей не превышают пределов, представленных в приложении А.

• 8.5.2.4 Определение приведенной (к диапазону измерения) погрешности измерения среднеквадратического значения напряжения переменного тока для измерительных каналов №1 и № 2 проводится при помощи калибратора в следующей последовательности.

• 1)  собрать схему согласно рисунку 1;

• 2) с помощью калибратора воспроизвести 5 испытательных сигналов напряжения переменного тока, равномерно распределенных внутри диапазона измерения, с частотой переменного тока 50 Гц;

• 3) на ПЭВМ зайти в ПО «Техпрогноз» и считать СКЗ напряжения переменного тока, полученных от аппаратуры на основе САНПО и сравнить эти значения со значениями напряжения переменного тока, воспроизведенными калибратором;

• 4)  зафиксировать результаты измерений, как показано в таблице 4;

• 5)  повторить измерения не менее 10 раз, а затем с помощью полученных показаний рассчитать погрешности измерения напряжения переменного тока по формуле (1).

• 6)  поочередно повторить пп. 2) - 5) при значении частоты переменного тока 1, 5000, 7500 и 10000 Гц.

Таблица 4

Результаты считаются положительными, если полученные значения погрешностей не превышают пределов, представленных в приложении А.

8.5.3 Определение приведенной (к диапазону воспроизведения) погрешности воспроизведения (преобразования) силы постоянного тока для измерительных каналов №1, № 2 и № 3.

Определение приведённой (к диапазону воспроизведения) погрешности воспроизведения (преобразования) силы постоянного тока проводится в соответствии с п. 6.7, представленного в МИ-2539.

Результаты считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.

• 8.6 Определение детроио гичесоло харсктерхстик аписратуаынаосно ве установку измерительной KDR (далее по тексту - KDR)

  • 8.6.1 ОпределОниеденовной принедённой пoоеeшнистр измерений напряжунап постоянного тока проводят для каждого модуля KDM24 входящего в состав поверяемой KD-2210 выполненной на основе KDR с использованием калибратора в следующей последовательности:

• 1) соединить между собой контакты «XI», «Х2», «ХЗ», «Х4» разъёма KDM24;

• 2) соединить между собой контакты «Y1», «Y2», «Y3», «Y4» разъёма KDM24;

• 3) подключить выход калибратора между контактами «XI» и «Y1» разъёма KDM24;

• 4) прогреть приборы согласно эксплуатационной документации на них;

• 5) В ПО «Техпрогноз» выбрать порядковый номер KDM24, подключенного к калибратору;

• 6) выбрать режим «Диф. вход» в окне ПО «Техпрогноз»;

• 7) установить в окне «Отсечка пост, составляющей» ПО «Техпрогноз» состояние «Выкл. (ACDC)» для всех измерительных каналов;

• 8) установить разрядность АЦП KDM24 20 бит в окне «Разрядность данных»;

• 9) включить опрос всех измерительных каналов в окне ПО «Техпрогноз» - установить галочки в соответствующих окнах «Канал 1» - «Канал 4»;

• 10) выбрать частоту преобразования АЦП KDM24, равную 610,352 Гц, в окне «Частота преобразования, Гц» ПО «Техпрогноз»;

• 11) подать на вход KDM24 с калибратора значения напряжения постоянного тока согласно таблице 5, поочередно устанавливая поддиапазоны измерений 10; 2 В в окне ПО «Техпрогноз», и зафиксировать соответствующие показания в окне «DC, В» для каждого из четырёх измерительных каналов KDM24;

  Го

  и,.. -и₃

  xlOO,

  (2)

Таблица 5

12) рассчитать для каждого установленного согласно таблице 5 напряжения на выходе калибратора и каждого измерительного канала KDM24 основную приведённую погрешность измерений напряжения постоянного тока у ₀ в процентах по формуле (2):

где Uu3M - показание, зафиксированное в окне «DC, В» измерительного канала, мВ; t/э- показание калибратора, мВ;

U_k - конечное значение установленного поддиапазона измерений, мВ (10000 мВ и 2000 мВ для поддиапазонов 10 В и 2 В, соответственно);

• 13) выбрать частоту преобразования АЦП KDM24, равную 117188 Гц, в окне «Частота преобразования, Гц» ПО «Техпрогноз»;

• 14) выполнить операции 11), 12);

• 15) установить разрядность АЦП KDM24 24 бит в окне «Разрядность данных»;

• 16) выполнить операции 10) - 12);

• 17) выбрать частоту преобразования АЦП KDM24, равную 117188 Гц, в окне «Частота преобразования, Гц» ПО «Техпрогноз»;

• 18) включить опрос двух измерительных каналов - первого и второго - в окне ПО «Техпрогноз», установив галочки в соответствующих окнах «Канал 1», «Канал 2»;

• 19) выполнить операции 11), 12).

Результаты считаются положительными, если полученные значения основной приведённой погрешности измерений напряжения постоянного тока в режиме «Дифференциальный вход» находятся в пределах ±0,05 %.

• 8.6.2 Определенпеосновиой пниведённри поёрешности измереиии срсднеквадрдти-ческого значения напряжения неременного тока проводят в режиме работы «Дифференциальный вход» для измерений без отсечки и с отсечкой постоянной составляющей входного напряжения для каждого KDM24 входящего в состав поверяемой KD-2210 выполненной на основе KDR с использованием калибратора в следующей последовательности:

• 1) выполнить операции 1) - 6) по п.8.6.1;

• 2) установить в окне «Отсечка пост, составляющей» ПО «Техпрогноз» состояние «Выкл. (ACDC)» для всех измерительных каналов;

• 3) установить разрядность АЦП KDM24 20 бит в окне «Разрядность данных»;

• 4) включить опрос всех измерительных каналов в окне ПО «Техпрогноз» - установить галочки в соответствующих окнах «Канал 1» - «Канал 4»;

• 5) установить в окне ПО «Техпрогноз» поочередно поддиапазоны измерений 10 В; 2 В, частоту преобразования АЦП согласно таблице 6 и подать на вход KDM24 с калибратора напряжение переменного тока с характеристиками согласно таблице 6; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» ПО «Техпрогноз»;

Таблица 6

• 6) рассчитатс длявседустановуснныхпривыполнениионерациие)значений напня-жения на выходе калибратора, частот преобразования АЦП и всех измерительные каналов KDM24 основную приведённую погрешность измерений среднеквадратиче^ого значения напряжения переменного тока уоа в процентах по формуле (3):

у_оа = ^и^'~^иэ' х10О,                        (3)

где Uum1 - показание, зафиксированное в окне «АС (RMS), В» измерительного канала, мВ;

Сэ1- показание эталонного средства измерения (калибратор или 3458А), мВ;

U_K - конечное значение установленного поддиапазона измерений, мВ;

• 7) установить разрядность АЦП KDM24 24 бит в окне «Разрядность данных»;

• 8) включить опрос всех измерительных каналов в окне ПО «Техпрогноз» - установить галочки в соответствующих окнах «Канал 1» - «Канал 4»;

• 9) установить в окне ПО «Техпрогноз» частоту преобразования АЦП, равную 610,352 Гц;

• 10) установить поочередно поддиапазоны измерений 10 В; 2 В, и подать на вход KDM24 с калибратора напряжение переменного тока с характеристиками согласно таблице 6; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» ПО «Техпрогноз»;

• 11) рассчитать для всех установленных при выполнении операции 10) значений напряжения на выходе калибратора, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока у_Оа в процентах по формуле (3);

• 12) установить в окне ПО «Техпрогноз» частоту преобразования АЦП, равную 117188 Гц;

• 13) включить опрос двух измерительных каналов - установить галочки в соответствующих окнах «Канал 1», «Канал 2»;

• 14) установить поочередно поддиапазоны измерений 10 В; 2 В, и подать на вход KDM24 с калибратора напряжение переменного тока с характеристиками согласно таблице 6; зафиксировать соответствующие показания для каждого из двух опрашиваемых измерительных каналов в окнах «АС (RMS), В» ПО «Техпрогноз»;

• 15) рассчитать для всех установленных при выполнении операции 14) значений напряжения на выходе калибратора, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле (3);

• 16) установить в окне «Отсечка пост, составляющей» ПО «Техпрогноз» состояние «Вкл. (АС)» для всех измерительных каналов;

• 17) установить разрядность АЦП KDM24 20 бит в окне «Разрядность данных»;

• 18) установить в окне ПО «Техпрогноз» поочередно поддиапазоны измерений 10 В; 2 В, частоту преобразования АЦП согласно таблице 7 и подать на вход KDM24 с калибратора напряжение переменного тока с характеристиками согласно таблице 7; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» ПО «Техпрогноз»;

• 19) рассчитать для всех установленных при выполнении операции 18) значений напряжения на выходе калибратора, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока у,_ш в процентах по формуле (3);

• 20) установить разрядность АЦП KDM24 24 бит в окне «Разрядность данных»;

Таблица 7

• 21) установить в окне ПО «Техпрогноз» частоту преобразования АЦП, равную 610,352 Гц;

• 22) установить поочередно поддиапзоны измерений 10 В; 2 В и подать на вход KDM24 с калибратора напряжение переменного тока с характеристиками согласно таблице 7; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» ПО «Техпрогноз»;

• 23) рассчитать для всех установленных при выполнении операции 22) значений напряжения на выходе калибратора, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока уоа в процентах по формуле (3);

• 24) установить в окне программы ПО «Техпрогноз» частоту преобразования АЦП, равную 117188 Гц;

• 25) включить опрос двух измерительных каналов - установить галочки в соответСТВуюЩИХ окнах «Канал 1», «Канал 2»;

• 26) установить поочередно поддиапазоны измерений 10 В; 2 В и подать на вход KDM24 с калибратора напряжение переменного тока с характеристиками согласно таблице 7; зафиксировать соответствующие показания для каждого из двух опрашиваемых измерительных каналов в окнах «АС (RMS), В» ПО «Техпрогноз»;

• 27) рассчитать для всех установленных при выполнении операции 26) значений напряжения на выходе калибратора, частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока у>а в процентах по формуле (3).

Результаты считаются положительными, если полученные значения основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «Дифференциальный вход» находятся в пределах, указанных в таблице 8.

Таблица 8

• 8.6.3 Определенпе деловиой пниведёнпри пдтрешностиизмереииисреднейвсдрдти-ческого значения напряжения переменного тока в режиме работы «1СР датчик» проводят для каждого KDM24 входящего в состав проверяемой KD-2210 выполненной на основе KDR в следующей последовательности:

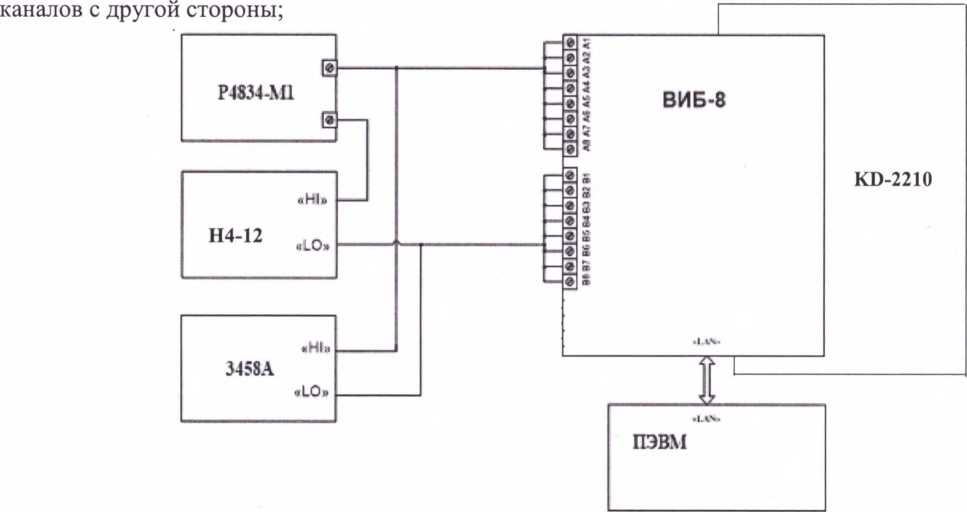

• 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке 2;

• 2) прогреть приборы согласно эксплуатационной документации на них;

• 3) загрузить в ПЭВМ ПН «Техпеогноз»;

• 4) выбрать порядковый номер проверяемого KDM24 в окне «Слот» ПН «Техпрогноз»;

• 5) выбрать режим «1СР Датчик» в окне ПН «Техпрогноз»;

• 6) установить в окне «Нтсечка пост, составляющей» ПН «Техпрогноз» состояние «Вкл. (АС)» для всех измерительных каналов;

• 7) установить разрядность АЦП KDM24 20 бит в окне «Разрядность данных»;

• 8) включить опрос всех измерительных каналов в окне ПН «Техпрогноз» - установить галочки в соответствующих окнах «Канал 1» - «Канал 4»;

• 9) установить на выходе калибратора напряжение постоянного тока 10 В;

• 10) установить режим измерений переменного напряжения мультиметра 3458А (далее по тексту - 3458А) с отсечкой постоянной составляющей, нажав кнопку «АСУ»;

• 11) установить в окне ПО «Техпрогноз» поочередно поддиапазоны измерений 5 В; 1В, частоту преобразования АЦП и характеристики напряжения переменного тока на выходе генератора 33210А согласно таблице 9; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» ПО «Техпрогноз»;

• 12) рассчитать для всех установленных при выполнении операции 11) значений напряжения на выходе генератора частот преобразования АЦП и всех измерительных каналов KDM24 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока у_Оа в процентах по формуле (3).

  <г

  «Output»

  KD-2210

  (KDR) <(-±-

  Генератор сигналов произвольной формы 33210А

  «1

  «V Hi»

  Калибратор-вольтметр универсальный Н4-12 «1»

  «V Го»

  KDM24

  «ICPi» «AGND»



  Мультиметр

  3458А


  «1

Рисунок 2 - Схема электрическая структурная для определения основной приведённой погрешности измерений среднеквадратического напряжения переменного тока в режиме «1СР Датчик»

Таблица 9

Результаты считаются положительными, если полученные значения основной приведённой погрешности измерений среднеквадратического значения напряжения переменного

тока в режиме работы «1СР Датчик» находятся в пределах, указанных в таблице 10. Таблица 10

• 8.6.4 Определение основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «1СР датчик» проводят для каждого KDM25 входящего в состав проверяемой KD-2210 выполненной на основе KDR в следующей последовательности:

• 1) подключить приборы согласно схеме электрической структурной, приведённой на рисунке 2;

• 2) прогреть приборы согласно эксплуатационной документации на них;

• 3) загрузить в компьютер ПО «Техпрогноз»»;

• 4) выбрать порядковый номер проверяемого KDM25 в окне «Слот» ПО «Техпрогноз»;

• 5) установить в окне «Отсечка пост, составляющей» ПО «Техпрогноз» состояние «Вкл. (АС)» для всех измерительных каналов;

• 6) установить разрядность АЦП KDM25 20 бит в окне «Разрядность данных»;

• 7) включить опрос всех измерительных каналов в окне ПО «Техпрогноз» - установить галочки в соответствующих окнах «Канал 1» - «Канал 8»;

• 8) установить на выходе калибратора напряжение постоянного тока 10 В;

• 9) установить режим измерений переменного напряжения 3458А с отсечкой постоянной составляющей, нажав кнопку «АСУ»;

• 10) установить в окне ПО «Техпрогноз» поочередно поддиапазоны измерений 5 В; 1В, частоту преобразования АЦП и характеристики напряжения переменного тока на выходе генератора 33210А согласно таблице 9; зафиксировать соответствующие показания для каждого из четырёх измерительных каналов в окнах «АС (RMS), В» ПО «Техпрогноз»;

• 11) рассчитать для всех установленных при выполнении операции 11) значений напряжения на выходе калибратора, частот преобразования АЦП и всех измерительных каналов KDM25 основную приведённую погрешность измерений среднеквадратического значения напряжения переменного тока /оа в процентах по формуле (3).

Результаты считаются положительными, если полученные значения основной приведённой погрешности измерений среднеквадратического значения напряжения переменного тока в режиме работы «1СР Датчик» находятся в пределах, указанных в таблице 10. При невыполнении этих требований поверка прекращается и KDR бракуется.

• 8.6.5 Определение основной приведённой погрешности измерений силы постоянного тока для модуля измерительного KDM27 проводят для каждого KDM27 входящего в состав проверяемой KD-2210 выполненной на основе KDR с использованием калибратора в следующей последовательности:

• 1) прогреть приборы согласно эксплуатационной документации на них;

• 2) загрузить в ПЭВМ ПО «Техпрогноз»;

• 3) выбрать порядковый номер проверяемого KDM27 в окне «Слот» ПО «Техпрогноз»;

• 4) определить по таблице «Table of Pins» в окне ПО «Техпрогноз» количество преобразователей KDS27I20, установленных на плате проверяемого KDM27, номера и обозначения контактов разъёма KDM27, соответствующие каждому измерительному каналу;

• 5) подключить выход калибратора между контактами «+Д» и «-Д» разъёма KDM27 (к - номер в обозначении измерительного канала по таблице «Table of Pins» в окне ПО «Техпрогноз»);

• 6) подать поочерёдно на вход подключенного измерительного канала с калибратора значения силы постоянного тока 0,005; 1; 4; 8; 14; 19,8 мА и зафиксировать показания в соответствующем подключенному измерительному каналу окне ПО «Техпрогноз»;

• 7) рассчитать для каждого установленного значения силы тока на выходе калибратора и каждого измерительного канала KDM27 основную приведённую погрешность измерений силы постоянного тока уо1 в процентах по формуле (4):

Го, = ^^*100,                  (4)

1к

где 1изм ~ показание, зафиксированное в окне измерительного канала, подключенного к калибратору; мА;

/э - показание калибратора, мА;

Ik - диапазон измерений; Ik = 20 мА.

• 8) выполнитьоперации5)-7) для всех из мерительный каналов преобразпреоерай KDS27I20, установленных на плате протерземого KDM2C.

Результаты считаются положительными, если полученные значения основной приведённой погрешности измерений среднектадратического значения напряжения переменного тока т режиме работы «Дифференциальный вход» находятся т пределах ±0,05 %.

8.7 Определение метрологических характеристик KD-2210 выполненной на основе прибора для измерения параметров вибрации многоканального ВИБ-8 (далее по тексту -ВИБ-8)

• 8.7.1 Определенпе дклка7енпoИ(кеааой ему еренему измдклуий) поерешлости измерений среднеквадратического значения напряжения переменного тока проводят в следующей последовательности:

• 1) подключито плиборы coгJIее'пь со^трно ecкoйе7чкккеp нойсхеме, прихеден нойна рисунке 3, а именно:

• - подключить выход калибратора через магазин сопротивлений Р4834-М1 (далее -магазин Р4834-М1) по схеме последовательного соединения к объединенным входам Ai всех измерительных каналов с одной стороны и объединенным входам Bi всех измерительных каналов с другой стороны (где i - номер измерительного канала, от 1 до 8);

• - подключить мультиметр 34Д8А между объединенными входами Ai всех измерительных каналов с одной стороны и объединенными входами Bi всех измерительных



Рисунок 3 - Схема электрическая структурная для определения приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратиче^ого значения напряжения переменного тока

• 2) подготовить приборы к работе согласно эксплуатационной документации, на них;

• 3) установить связь ПЭВМ с KD-2210 в соответствии с руководством по эксплуатации;

• 4) запустить ПО «Техпрогноз»;

Д) установить на выходе калибратора значение напряжения постоянного тока 0 В;

• 6) задать 34Д8А режим измерения напряжения постоянного тока;

• 7) изменяя сопротивление магазина Р4834-М1 в пределах от 700 до 1300 Ом, установить показания 34Д8А равными (10±0,1) В;

• 8) задать 34Д8А режим измерения напряжения переменного тока;

• 9) поочередно устанавливая на выходе калибратора значения напряжения переменного тока 0,001; 0,007; 0,07; 0,7; Д В с частотами 10, 20, 100, 1000, 3000 Гц для каждого из указанных значений напряжения, зафиксировать показания Uo 3458А и соответствующие показания Ui в окне программы «RMS_i» для каждого измерительного канала, где i - номер измерительного канала, от 1до 8;

• 10) рассчитатьприведьнпрю(д верхи ем упрхделу пзмдреуий) пргрешн остгизмере-ний среднеквадратического значения напряжения перемеддтго тока в каждом измерительном канеле для каждого установленного на выходе калибратора значения напряжения и частоты, в процентах по формуле (5):

xlOO,                  (5)

где Ui - показания в окне ПО «Техпрогноз» «RMS_i», В;

Uo - показания 3458А, В;

Un - значение верхнего предела измерений среднеквадратического значения напряжения переменного тока, В.

• 11) установить на выходе калибратора значение напряжения постоянного тока 0 В;

• 12) задать 3458А режим измерения напряжения постоянного тока;

• 13) изменяя сопротивление магазина Р4834-М1 в пределах от 570 до 1000 Ом, установить показания 3458А равными (8±0,1) В;

• 14) повторно выполнить операции 8) - 10) для определения приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратического значения напряжения переменного тока;

• 15) установить на выходе калибратора значение напряжения постоянного тока 0 В;

• 16) задать мультиметру 3458А режим измерения напряжения постоянного тока;

• 17) изменяя сопротивление магазина Р4834-М1 в пределах от 850 до 1500 Ом, установить показания мультиметра 3458А равными (12±0,1) В;

• 18) повторно выполнить операции 8) - 10) для определения приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратического значения напряжения переменного тока.

Результаты считаются положительными, если все полученные значения приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратического значения напряжения переменного тока находятся в пределах ±1 %.

• 9.1 Результаты поверки КО 2210 оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки КО 2210 удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки КО 2210 не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на КО-2210.

Приложение А (Обязательное)

Таблица АЛ - Метрологические характеристики KD-2210 на основе САНПО

Продолжение таблицы А. 1

20
