УТВЕРЖДАЮ

Начальник

ФГБУ «ГНМЦ» Минобороны России

\ Л7

_________ В.В. Швыдун

« И »            2017 г.

К

ИНСТРУКЦИЯ

Антенна рупорная пассивная

«АРП-40»

МЕТОДИКА ПОВЕРКИ

2017 г.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на антенны рупорные пассивные «АРП-40» (далее по тексту - антенны), и устанавливает порядок и объем их первичной и периодической поверки.

  • 1.2 Интервал между поверками 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при

первичной поверке

периодичес кой поверке

1 Внешний осмотр

6.1

+

+

2 Опробование

6.2

+

+

3 Определение метрологических характеристик

3.1 Определение КСВН входа

6.3

6.3.1

+

+

3.2 Определение коэффициента усиления (КУ)

6.3.2

+

+

3.3 Определение погрешности КУ

6.3.3

+

+

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки. Обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.3.1,

6.3.2

Анализатор цепей векторный N5224A (диапазон рабочих частот от 0,01 до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ±Г10'6, уровень гармонических составляющих в выходном сигнале не более минус 15 дБ. диапазон мощности выходного сигнала от минус 30 до 16 дБм, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 49.99 до 10 дБ - ±0,9 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 24.99 до 0 дБ - ±1,63 дБ)

6.3.2

Дальномер лазерный Leica Disto D5 (диапазон измерений длины от 0,05 до 200 м, пределы допускаемой абсолютной погрешности ± 0,001 м)

Вспомогательные средства поверки

6.3.2

Антенны П6-140-2, П6-140-3, П6-140-4 из состава АИК 1-40Б (диапазон частот от 15 до 40 ГГц, КУ не менее 11 дБ. КСВН входа не более 2,0, уровень кроссполяризационной составляющей не более минус 20 дБ)

Примечания:

  • 1 Допускается использование других средств измерений, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице.

  • 2 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства (отметки в формулярах или паспортах) о поверке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации комплектов, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

    • - температура окружающего воздуха. °C................................................20 ±5;

    • - относительная влажность воздуха. %..........................................................до 80;

    • - атмосферное давление, мм рт. ст.............................................от 626 до 795;

    • - напряжение питания. В.........................................................от 215 до 225;

    • - частота, Гц.........................................................................от 49,5 до 50,5.

Измерения радиотехнических характеристик должны проводиться в помещении, оборудованном радиопоглощающими материалами и обеспечивающем относительный уровень побочных переотражений не более минус 20 дБ в диапазоне частот до 8,2 ГГц и не более минус 25 дБ в диапазоне свыше 8,2 ГГц.

  • 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать антенну в условиях, указанных в п. 5.1, в течение не менее 8 ч;

  • - выполнить операции, оговоренные в технической документации на антенну по ее подготовке к измерениям:

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям:

  • - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре установить соответствие рупора требованиям технической документации. При внешнем осмотре убедиться в:

  • - отсутствии механических повреждений;

  • - чистоте разъемов;

  • - исправности соединительных проводов и кабелей;

  • - целостности лакокрасочных покрытий и четкости маркировки.

Проверить комплектность антенны в соответствии с технической документацией.

  • 6.1.2 Результаты внешнего осмотра считать положительными, если антенна удовлетворяет вышеперечисленным требованиям, комплектность антенны полная. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.2 Опробование
  • 6.2 1 Произвести опробование работы антенны для оценки ее исправности.

При опробовании антенны проверить возможность сборки и подключения к ее входу кабельной сборки.

  • 6.2.2 Результаты опробования считать положительными, если обеспечивается возможность сборки и подключения антенны. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.3 Определение метрологических характеристик

6.3.1 Определение КСВН входа антенны
  • 6.3.1.1 Определение КСВН антенны провести с применением анализатора цепей векторного N5224A методом прямых измерений. Измерительный порт анализатора цепей подключить при помощи кабельной сборки к коаксиальному входу антенны.

Измерения провести в рабочем диапазоне частот испытываемой антенны в соответствии с РЭ на анализатор цепей. Антенну ориентировать в сторону, свободную от отражающих предметов.

  • 6.3.2.1 Результаты поверки считать положительными, если КСВН входа антенны в диапазоне рабочих частот не превышает 2,0.

6.3.2 Определение КУ
  • 6.3.2.1 Определение КУ антенн провести методом «двух антенн» для частного случая неидентичных антенн - методом «трёх антенн» с использованием двух вспомогательных антенн. В качестве вспомогательных антенн использовать две антенны АИК 1-40Б - «номер 1» и «номер 2» (применяя модули из состава комплекта с учётом диапазона частот):

    от 15 до 18 ГГц, от 18 до 26,5 ГГц, от 26,5 до 40 ГГц.

модуль П6-140-2 из состава АИК 1-40Б

модуль П6-140-3 из состава АИК 1-40Б

модуль П6-140-4 из состава АИК 1-40Б

  • 6.3.2.2 Измерить частотные зависимости модуля коэффициента отражения входов используемых антенн и входов кабельных сборок, используемых для их подключения со стороны принимающего и излучающего портов анализатора цепей векторного N5224A Д,, Г,, Г,, ГЯ1, Гп2, соответственно.

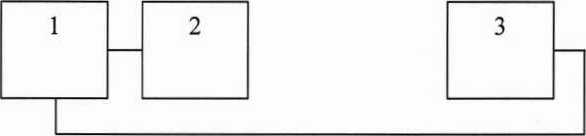

  • 6.3.2.3 Собрать схему проведения измерений приведенную на рисунке 1.

    Рисунок 1 - Схема установки для измерений КУ

  • 1 - анализатор цепей векторный N5224A;

  • 2 - вспомогательная антенна «номер 1»;

  • 3 - испытываемая антенна.

  • 6.3.2.4 Установить антенны соосно друг напротив друга, на согласованной поляризации.

  • 6.3.2.5 Расстояние между раскрывами антенн выбрать в соответствии с условием нахождения в дальней зоне, минимальное расстояние между раскрывами антенн вычислить по формуле (1):

(1)

где 2 - длина волны, м;

D - максимальный размер раскрыва наибольшего из передающего и приемного рупоров.

Минимальное расстояние между антеннами должно составлять не менее 52. Высота до пола и потолка должна составлять не менее 1,5 м.

  • 6.3.2.6 Анализатор цепей векторный N5224A установить в режим измерений коэффициента передачи S12. Выход измерительного порта «2» подключить к входу испытываемой антенны, а порта «1» к вспомогательной антенне «номер 1». Установить полосу обзора равной исследуемой полосе частот. Полосу пропускания, уровень выходной мощности, количество отсчетов и усреднений установить таким образом, чтобы обеспечивалось отношение сиг-нал/шум не менее 50 дБ, а уровень выходной мощности не превышал 0 дБм.

Допускается использование встроенных функций «сглаживания» («Smothing», не более 1 %) или частотно-временных преобразований.

  • 6.3.2.7 Зафиксировать частотную зависимость комплексного коэффициента передачи W/)-

  • 6.3.2.8 В точку расположения вспомогательной антенны «номер 1» установить вспомогательную антенну «номер 2», установить антенны для работы на согласованной поляризации.

Зафиксировать частотную зависимость комплексного коэффициента передачи 5я_2(/).

  • 6.3.2.9 В точку расположения испытываемой антенны установить вспомогательную антенну «номер 1», установить антенны для работы на согласованной поляризации.

Зафиксировать частотную зависимость комплексного коэффициента передачи ^(Л-

  • 6.3.2.10 Отстыковать антенны и зафиксировать комплексный коэффициент передачи используемых кабельных сборок J(/), дБ.

  • 6.3.2.11 Частотные зависимости КУ пар антенн И(/) вычислить по формулам (2 - 4):

    D5, м.

    где R - расстояние между раскрывами антенн, измеренное дальномером Leica Disto

    Г

    14лА-ь

    ' Л

    k4^/?;/_2

    J A(f) (|-|г„|г)(1-|гг|!)|1-г„,г„г

    Г л

    '«,.,(/)    |1-Г|Г„г|г|1-Г,Г„||!

    (2)

    • (3)

    • (4)

Частотные зависимости КУ рассчитать по формуле (5):

м/)

(5)

Коэффициент усиления GWH антенны определить по формуле (6):

Gjihh (/) = 101о8й(/)|,дБ.

(6)

  • 6.3.2.12 Результаты испытаний считать положительными, если значения КУ антенн в диапазоне рабочих частот составляют от 12 до 22 дБ.

6.3.3 Определение погрешности КУ
  • 6.3.3.1 Погрешность КУ в рабочем диапазоне частот рассчитать по формуле (7).

6G(f) =

&ПАСП (/)- ^ИЗМ (/),ДБ,

(7)

где (7ОТЛ, (/ ) — КУ, измеренные в п, 6.3.2.2, дБ;

GnACn (./) КУ. указанные в формуляре на антенну, дБ.

  • 6.3.3.2 Результаты поверки считать положительными, если значения погрешности КУ антенны находятся в пределах ±2,0 дБ.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 При положительных результатах поверки на антенны выдается свидетельство установленной формы.

  • 7.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 7.3 Знак поверки наносится на корпус антенны в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

  • 7.4 При отрицательных результатах поверки антенна бракуется и направляется в ремонт. На забракованную антенну выдается извещение о непригодности к применению с указанием причин забракования.

    К. Черняев

    В. Медведева

Начальник отдела

ФГБУ «ГНМЦ» Минобороны России

Младший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
