Система обеспечения единства измерений Республики Беларусь

БЛОКИ ДАТЧИКОВ ТЕРМОКАТАЛИТИЧЕСКИЕ ФСТ-03В1 Т Методика поверки

МРБ МП.

Разработчик:

Ведущий метролог НИ ОДО

В.М.Корень

2018

Минск 2018

Настоящая методика поверки (далее — МП) распространяется на блоки датчиков термокаталитические ФСТ-03В1Т (далее - БД) ТУ BY 100162047.038-2018. БД предназначены для непрерывного автоматического измерения концентрации метана или пропана, или водорода, или довзрывных концентраций горючих газов и паров Ех и передачи измеренной концентрации, сигналов превышения порогов и ошибок по интерфейсу типа А и (или) по аналоговому интерфейсу (4-20) мА.

Довзрывные концентрации горючих газов и паров Ех измеряются в процентах от нижнего концентрационного предела распространения пламени (далее - % НКПР). В соответствии с СТБ МЭК 61779-1 НКПР для гексана равен 1,0 об. д., %. Нормирование метрологических характеристик при измерении довзрывных концентраций горючих газов и паров Ех на термокаталитическом сенсоре производится по гексану. Данный газ в соответствии с СТБ МЭК 61779-1, является представительным для семейства горючих паров и газов.

Область применения - промышленные и гражданские объекты, где возможно образование взрывоопасных и отравляющих газовых смесей, представляющих угрозу здоровью и жизнедеятельности персонала.

БД подлежит обязательной поверке в органах государственной метрологической службы при выпуске из производства, после ремонта и в процессе эксплуатации.

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал - не более 6 месяцев, применяемых в сфере законодательной метрологии Республике Беларусь.

1 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 — Операции поверки

Наименование операции

Номер

пункта

Обязательность проведения операции при поверке

первичной

периодической

1 Внешний осмотр

7.1

Да

Да

2 Опробование:

- проверка работоспособности

7.2

Да

Да

3 Определение метрологических характеристик:

7.3

- определение значений тока по интерфейсу (4-20) мА

7.3.1

Да

Да

- расчет абсолютной погрешности по поверочному компоненту

7.3.2

Да

Да

4 Проверка соответствия программного обеспечения:

- проверка идентификационных данных программного обеспечения (далее - ПО)

7.4

7.4.1

Да

Да

Примечание - Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

2 Средства поверки
  • 2.1 При проведении поверки применяют средства поверки, указанные в

    оУ Отдел научно-техннческби ннфор"аии‘’й и норма1пн ioKVMeHTauHU

    2

1 аблица 2 — Средства поверки

Номер пункта методики поверки

Наименование и тип эталонов и вспомогательных средств поверки, их метрологические характеристики и основные технические характеристики, обозначение ТИПА

7.3.1 -7.3.3

Государственный стандартный образец состава газовой смеси (далее -ГСО): СНд - воздух СН4-азот, С3Н8-воздух, СзНв-азот, СОг-воздух в баллонах под давлением.

Секундомер СОС Пр-2-2, кл.З ТУ 25-1894.003-90. Ротаметр РМ-А-0,063Г УЗ, (0-0,63) м1 2/ч, ГОСТ 13045-81.

Вентиль точной регулировки ВТР, АПИ4.463.002.

Трубка поливинилхлоридная (ПВХ), 6x15, ТУ 64-2-286-79.

Насадка - 0 30,5 мм (внутренний).

Источник питания регулируемый (0-25) В, (0-1 )А.

Калибратор токовой петли РЗУ-420. Основная приведенная погрешность не более ±0,1 %; ±1,0 %.

Прибор комбинированный Щ-4313, (0 - 2) А, кл. точности 0,4/0,2. Устройство отображения информации:

  • 1) Блок питания и сигнализации ФСТ-03В1 - U 230 В;

  • 2) Тестер А- интерфейса - U ±5 В ±5 %;

  • 3) Модуль калибровки - Ue ±5 В ±5 %.

5,7

Термогигрометр «Testo-625», диапазон измерения относительной влажности от 5 до 95 %. диапазон измерения температуры от минус 10 °C до плюс 60 °C. Барометр-анероид БАММ-1 по ТУ 25-11.1513-79, диапазон измерения от 80 до 106 кПа, погрешность измерения ±0,2 кПа.

Примечания:

  • 1. Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 2. Все средства поверки должны иметь действующие клейма и (или) свидетельства о поверке, а ГСО.- действующие паспорта.

3. Соотношение погрешности средства поверки и погрешности поверяемого блока датчика должно составлять не более 1: 3 (в отдельных случаях 1:2,5).

5 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха при поверке от 23 °C до 25 °C;

  • - относительная влажность воздуха от 30 % до 80 %;

  • - атмосферное давление от 84 кПа до 106,7 кПа;

  • - напряжение питания (230 ±23) В или 24 В;

  • - номинальная частота (50 ±1) Гц.

Содержание вредных веществ в атмосфере помещений, где проводится поверка, должно быть в пределах санитарных норм.

Колебания температуры окружающего воздуха при проведении поверки и регламентных работ не должны превышать ±5 °C.

6 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

  • - готовят БД к работе в соответствии с требованиями руководства по эксплуатации (далее - РЭ);

  • - проверяют наличие паспортов и сроки годности ГСО;

  • - баллоны с ГСО выдерживают в помещении, где проводится поверка, до выравнивания их температуры с температурой помещения;

  • - проводят сборку газовой системы, схема которой приведена в приложении А (рисунок А. 1). Сборка газовой системы ведется гибкой поливинилхлоридной трубкой.

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие БД следующим требованиям:

  • - отсутствие внешних повреждений и загрязнений, влияющих на работоспособность;

  • - отсутствие повреждений линий связи при проведении поверки по месту эксплуатации;

  • - соответствие маркировки требованиям РЭ.

7.2 Опробование

Подключается БД к устройству отображения концентрации (далее - У ОК) ца воздухе и через 2 мин фиксируется значение концентрации, отображаемое на информационном табло У ОК. БД считается выдержавшим испытания, если БД находится в рабочем режиме (закончился прогрев) и показания концентрации равны 0 или не превышают 0,5 пределов основной погрешности БД.

7.3 Определение метрологических характеристик

Определение основной погрешности проводится с использованием ГСО, содержащим поверочный компонент в трех точках диапазона измерений. Номинальное содержание определяемого компонента, соответствующее точкам диапазона измерений, и пределы допускаемых отклонений от него приведены в таблице 3. Значения тока интерфейса (4-20) мА и режимы работы БД приведены в таблице 4.

Таблица 3 — Содержание определяемого компонента

Номер ГСО

Содержание определяемого компонента, соответствующее точкам диапазона измерений и пределы допускаемых отклонений

10±10 либо воздух класса 0 по ГОСТ 17433-80^^

Vg/l \exnM4CtKO

50±10

90±10

Оиея наУ2*1?' \й\>

.Л./,              ----\

Отдел научно-

технической

ЗЛфКдаЫбнВ

к нормативном

документации

Значение тока

Описание режима БД

2,0± 0,1 мА

Неисправность БД

3,0 ± 0,1 мА

Ошибка настройки БД (не калиброванный БД)

4,0 ± 0,1 мА

Концентрация измеряемого компонента менее либо равно 0

(от 4,0 до 20,0) ±0,1 мА

Линейно-пропорционально концентрации от 0 до верхней границы диапазона измерений

20,0 ±0,1 мА

Концентрация измеряемого компонента равна верхней границе диапазона измерений

Более 22,0 мА

Концентрация измеряемого компонента более чем на 15 % превышает диапазон измерений

  • 7.3.1 При проверке по интерфейсу 4-20 мА собрать схему измерения согласно приложению А. Собрать газовую схему, согласно приложению Б.

Подсоединить к схеме баллон с ГСО №1.

Включить и прогреть БД на воздухе. На У ОК должно отображаться значение «0», на измерителе тока (4-20) мА значение (4 ±0,1) мА. При необходимости произвести подстройку нуля. Допускается отображение концентрации, не превышающих 0,5 пределов основной погрешности БД.

Открыть вентиль баллона. Вентилем точной регулировки установить расход ГСО, равный (0,3±0,1) л/мин.

Подсоединить к схеме БД и через 2 мин зафиксировать цифровые значения; отображаемые на У ОК и (или) значения тока на измерителе (4-20) мА.

На вход БД подают ГСО в последовательности № 1-2-3 (содержание определяемого компонента, соответствующее точкам диапазона измерений соответственно подаваемому компоненту, таблица 3) в течение 2 мин; время контролируют секундомером.

Фиксируют установившиеся показания на У ОК и (или) значения тока на измерителе (4-20) мА при подаче каждого ГСО. При проверке по интерфейсу (4-20) мА рассчитать измеренное значение концентрации по формуле

(1ф ~ 4 мд) ' С20 мА

Сф=---------------------------, (1)

16 мА

где 1ф - измеренное значение тока;

С 20мА концентрация определяемого компонента, соответствующая току 20 мА.

  • 7.3.2 Рассчитать абсолютную погрешность БД по формуле

А = Сф — С гсо,                                   (2)

где Сф - значение концентрации определяемого компонента, индицируемое на У ОК;

С гсо - концентрация определяемого компонента по паспорту на ГСО.

Результаты измерений считают положительными, если пределы допускаемой погрешности БД не превышают значений, указанных в Приложение В.

7.4 Проверка идентификации программного обеспечения

Идентификационные данные программного обеспечения термокаталитических блоков датчика представлены в таблице 5.

у ц/ Отдел научно- X

технической информаиИИ н нормативном документации

(<?/ »s I s \

Таблица 5 - Идентификационные данные ПО

Тип БД

Номер версии

Цифровой идентификатор

Номер версии

Цифровой идентификатор

ФСТ-03В1 Т.угСНд

1.2

ОхбБЕб

2.2

0х4АЕС

ФСТ-03В1 Т.узСзНв

1.2

0х9Е18

2.2

0x9830

ФСТ-03В1 Т.угНз

1.2

ОхЗБбЕ

2.2

0x0588

ФСТ-03В1 T.yzEx

1.2

0x6DlA

2.2

0x4DAl'

Отличительные особенности

Микропроцессор тип 1

Микропроцессор тип 2

Возможность задания конфигурации БД

Возможность задания конфигурации БД

  • 7.4.1 Проверка идентификационных данных программного обеспечения (ПО) для БД.

Проверку проводить в следующем порядке:

  • - подключить БД к устройству отображения концентрации (далее У ОК);

  • - убедиться, что на информационном табло У ОК отображается номер версии ПО и цифровой идентификатор ПО.

  • 7.4.2 БД считается выдержавшим поверку, если выводимые на информационном табло УОК идентификационные данные соответствуют данным, указанным в таблице 5.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении Г.

  • 8.2 Если по результатам поверки БД признан пригодным к применению, то на него или на эксплуатационную документацию наносят поверительное клеймо и выдают свидетельство о поверке по форме, установленной формы ТКП 8.003-2011 (приложение Г).

  • 8.3 Если по результатам поверки БД признан непригодным к применению, поверительное клеймо гасят, свидетельство о поверке аннулируют и выписывают заключение о непригодности по форме ТКП 8.003-2011 (приложение Д) с указанием причин. БД к применению не допускается.

    Отдел научно-

    техническом

    .........- ijj

    документации /ъ

    информации и нормативной

Пр иложенне А

(обязательное)

Схемы измерения тока БД с интерфейсом (4-20) мА

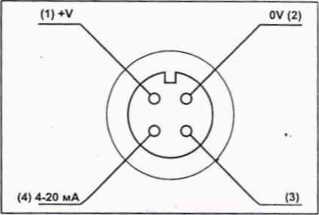

Распайка розетки Р407-04Т

  • 1 - источник питания 12 В или канал БПС; 2 - розетка PY07-04T; 3 - блок датчика;

4 - калибратор токовой петли

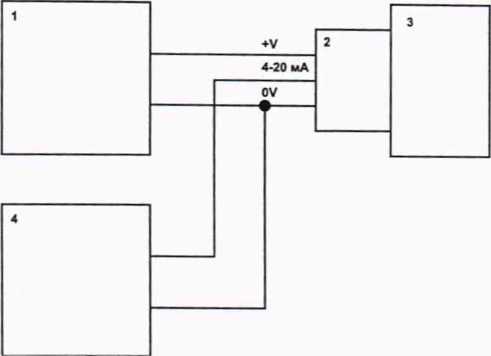

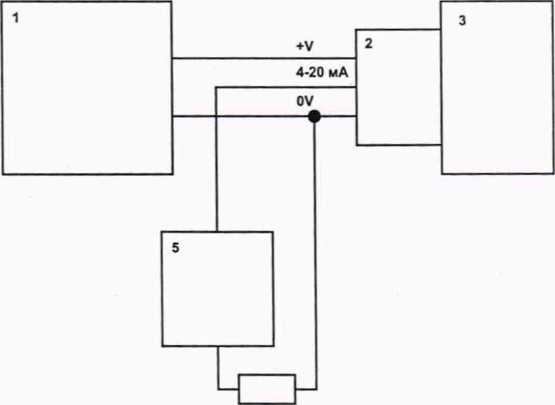

Рисунок А.1 - Схема измерения тока калибратором токовой петли

IRK RM

1 - источник питания 12 В или канал БПС; 2 - розетка PY07-04T; 3 - блок датчика; 5 - миллиамперметр

Рисунок А.2 — Схема измерения тока миллиамперметром

,1 ^ег.

Приложение Б

(обязательное)

Схема подачи ГСО
  • 1 - баллон с ГСО;

  • 2 - вентиль точной регулировки;

  • 3 - ротаметр;

  • 4 - микрокамера;

  • 5 - проверяемый блок датчика;

  • 6 - У ОК;

  • 7 - измеритель тока (4-20) мА (схема подключения согласно приложению Б)

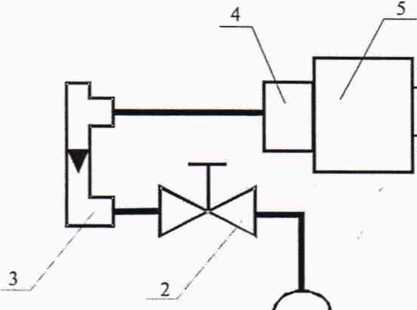

Рисунок Б.1 - Схема подачи ГСО
  • I_____J

1 - устройство отображения концентрации (УОК), например БПС или тестер А-интерфейса:

1.1- адаптер A-интерфейса (например, модуль калибровки), 1.2 - устройство индикации (например, ПК со специальным ПО);

2-БД ФСТ-03В1

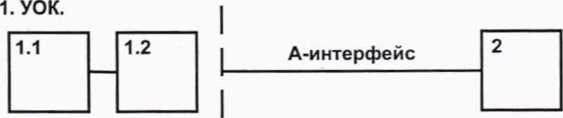

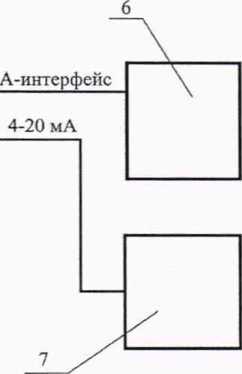

Рисунок Б.2 — Структурная схема УОК

/оУОтдел научно- \ >\\ f£/  техническом

L    информации

5\ и нормативной документамии /ъ//

\<Д\

\ А г.

Д/ Д'* /' fi//

Приложение В

Метрологические и основные технические характеристики БД

Метрологические и основные технические характеристики БД должны соответствовать значениям, приведенным в таблице В.1.

Ж---'"

7 ср/ Отдел научно (<?/ -------

IS \ \* \

^4^9^ ♦

техническом информации И нормативном

\\

• Г»

2

4 Норма»»------1

документации /ъ/

Таблица В.1

Наименование определяемого компонента

Диапазон температур при эксплуатации, °C

Диапазон измерений (показаний)

Пределы допускаемой основной абсолютной погрешности

Номинальное время установления показаний, с

Метан (СНд) БД ФСТ-03В1 T.Oz

от минус 30

до плюс 50

от 0 до 2,50 (от 0 до 5,00) об. д., %

±0,25

об. д, %

15

Метан (СНд)

БД ФСТ-03В1 T.iz

от минус 40

до плюс 50

45

Пропан (СзНв)

БД ФСТ-03В1 T.oz

от минус 30

до плюс 50

от 0 до 1,00 (от 0 до 2,00) об. д., %

±0,10

об. д, %

20

Пропан (СзНв)

БД ФСТ-03В1 Т.12

от минус 40

до плюс 50

70

Водород (Н2) БД ФСТ-03В1 T.oz

от минус 30

до плюс 50

от 0 до 2,0 (от 0 до 4,0) об. д., %

±0,2 об. д, %

15

Водород (Н2)

БД ФСТ-03В1 T.iz

от минус 40

до плюс 50

45

Довзрывные концентрации горючих газов и паров (Ех) БДФСТ-03В1 T.oz

от минус 30

до плюс 50

от 0 до 50,0 (от 0 до 99,9) %НКПР

±5

% НКПР

30

Довзрывные концентрации горючих газов и паров (Ех)

БДФСТ-03В1 Т.и

от минус 40

до плюс 50

140

наименование организации проводившей поверку

Протокол №________

Поверки____тип_________________________№______________________________

наименование средства измерений

принадлежащий______________________________________________

Г. 1 Условия проведения поверки:

  • - температура окружающего воздуха

  • - относительная влажность воздуха

  • - атмосферное давление

Г.2 Применяемые средства поверки

Таблица Г.1

Наименование средств поверки, тип

Основные параметры

Заводской номер

Дата поверки

Применяемые государственные стандартные образцы

Таблица Г.2

№ ГСО

Компоненты, входящие в ГСО

Содержание определяемых компонентов, объемная доля, %

Пределы допускаемой абсолютной погрешности аттестации, об. доля, %

номинальное значение

допускаемое отклонение

1

2

3

Г.З Операции поверки.

Г.3.1 Внешний осмотр____________________________________________________________

Г.3.2 Опробование__________________________________________________________________

Г.3.3 Определение метрологических характеристик:

Г.3.3.1 Определение тока и абсолютной погрешности БД по показаниям УОК и по интерфейсу (4-20) мА

Таблица Г.З

Диапазон измерений компонента

Действительное содержание компонента в ГСО, об.д., %

Определение тока

Абсолютная погрешность

БД, А, об.д., %

Пределы допускаемых значений А, об.д., %

по показаниям

УОК, об.д., %

по интерфейсу (4-20)мА, мА

по показаниям УОК

по интерфейсу (4-20) мА

Г.4 Заключение о результатах поверки__

Г.5 Дата проведения поверки___________

Г.6 Подпись лица, проводившего поверку

«ФАРМЭК»

.Малнач

2019

УТВЕРЖДАЮ

«БелГИМ»

2019

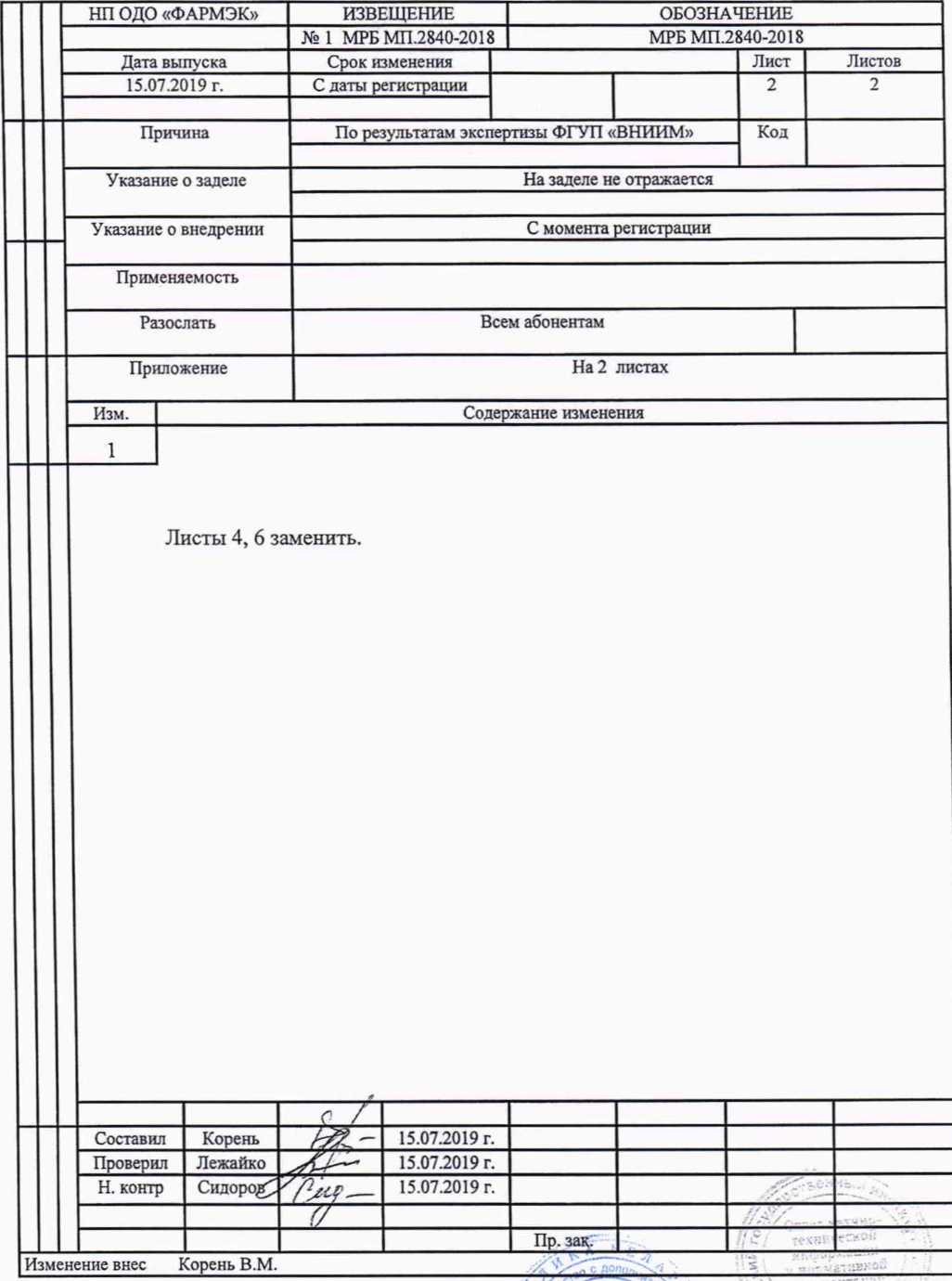

ИЗВЕЩЕНИЕ № 1

ОБ ИЗМЕНЕНИИ МЕТОДИКИ ПОВЕРКИ МРБМП. 2840-2018

БЛОКИ ДАТЧИКОВ ТЕРМОКАТАЛИТИЧЕСКИЕ ФСТ-03В1 Т

Разработчик:

Ведущий метролог НП ОДО «ФАРМЭК55

В.М.Корень « /ГА>            2019

Минск 2019

I

/

5 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

  • - диапазон температуры окружающей среды от 20 °C до 25 °C;

  • - диапазон относительной влажности окружающей до 95 %;

  • - диапазон атмосферного давления от 84,0 кПа до 106,7 кПа;

  • - напряжение питания (230 ±23) В или 24 В;

  • - номинальная частота (50 ±1) Гц.

Содержание вредных веществ в воздухе помещений, где проводится поверка, должно быть в пределах санитарных норм.

Колебания температуры окружающего воздуха при проведении поверки и регламентных работ не должны превышать ±5 °C.

6 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

  • - готовят БД к работе в соответствии с требованиями руководства по эксплуатации (далее - РЭ);

  • - проверяют наличие паспортов и сроки годности ГСО;

  • - баллоны с ГСО выдерживают в помещении, где проводится поверка, до выравнивания их температуры с температурой помещения;

  • - проводят сборку газовой системы, схема которой приведена в приложении А (рисунок А.1). Сборка газовой системы ведется гибкой поливинилхлоридной трубкой.

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие БД следующим требованиям:

  • - отсутствие внешних повреждений и загрязнений, влияющих на работоспособность;

  • - отсутствие повреждений линий связи при проведении поверки по месту эксплуатации;

  • - соответствие маркировки требованиям РЭ.

7.2 Опробование

Подключается БД к устройству отображения концентрации (далее - У ОК) на воздухе и через 2 мин фиксируется значение концентрации, отображаемое на информационном табло У ОК. БД считается выдержавшим испытания, если БД находится в рабочем режиме (закончился прогрев) и показания концентрации равны 0 или не превышают 0,5 пределов основной погрешности БД.

  • 7.3 Определение метрологических характеристик

Определение основной погрешности проводится с использованием ГСО, содержащим поверочный компонент в трех точках диапазона измерений. Номинальное содержание определяемого компонента, соответствующее точкам диапазона измерений, и пределы допускаемых отклонений от него приведены в таблице 3. Значения тока интерфейса (4-20) мА и режимы работы БД приведены в таблице 4.

Таблица 3 - Содержание определяемого компонента

Номер ГСО

Содержание определяемого компонента, соответствующее точкам диапазона измерений и пределы допускаемых отклонений от него, %

1

10±10 либо воздух класса 0 по ГОСТ 17433-80

2

.    50±10

3

№10

1 зам

4

Таблица 5 - Идентификационные данные встроенного ПО

Идентификацион-ные данные (признаки)

Значение (в зависимости от исполнения)

ФСТ-03В1 T.yz

СН4

ФСТ-03В1 T.yz С3Н8

ФСТ-03В1 T.yz н2

ФСТ-03В1 T.yz Ex

Микропроцессор тип 1

Микропроцессор тип 2

Микропроцессор тип 1

Микропроцессор тип 2

Микропроцессор тип 1

Микропроцессор тип 2

Микропроцессор тип 1

Микропроцессор тип 2

Идентификационное

BD СН

BD СН

BD СЗ

BD СЗ

BD_H2

BD_H2

BDJEX

BD_EX

наименование ПО

4

4

Н8

Н8

termo_

termo

termo

termo

termo

termo

termo

termo

vl 2.he

V2 2.he

vl 2.he

V2 2.he

vl_2.he X

V2_2.he

X

vl_2.he

X

V2_2.he

X

X

X

X

X

Номер версии (идентификационный номер) ПО

1.2

2.2

1.2

2.2

1.2

2.2

1.2

2.2

Цифровой иденти-

0x6FE6,

0х4АЕ

0х9Е18,

0x9830,

0x3F6E,

0x0588,

0x6Dl

0x4DA

фикатор программ-

алго-

С, ал-

алго-

алго-

алго-

алго-

А, ал-

1, алго-

ного обеспечения

ритм

горитм

ритм

ритм

ритм

ритм

горитм

ритм

(контрольная сумма исполняемого кода)

CRC-16

CRC-16

CRC-16

CRC-16

CRC-16

CRC-16

CRC-16

CRC-16

Примечание - номер версии ПО должен быть не ниже, указанного в таблице. Значения контрольных сумм приведены только для ПО версий, указанных в таблице.

  • 7.4.1 Проверка идентификационных данных программного обеспечения (ПО) для БД. Проверку проводить в следующем порядке:

  • - подключить БД к устройству отображения концентрации (далее У ОК);

  • - убедиться, что на информационном табло У ОК отображается номер версии ПО и цифровой идентификатор ПО.

  • 7.4.2 БД считается выдержавшим поверку, если выводимые на информационном табло У ОК идентификационные данные соответствуют данным, указанным в таблице 5.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении Г.

  • 8.2 Если по результатам поверки БД признан пригодным к применению, то на него или на эксплуатационную документацию наносят поверительное клеймо и выдают свидетельство о поверке по форме, установленной формы ТКП 8.003-2011 (приложение Г).

  • 8.3 Если по результатам поверки БД признан непригодным к применению, поверительное клеймо гасят, свидетельство о поверке аннулируют и выписывают заключение о непригодности по форме ТКП 8.003-2011 (приложение Д) с указанием причин. БД к применению не допускается.

  • 8.4 Результаты периодической поверки и первичной поверки после ремонта БД, поставляемых на экспорт, оформляются в соответствии с действующими нормативными документами страны импортера.

    1 зам

    Навукова-вытворчае таварыства с дадатковай адказнасцю

    « Ф А Р М Э К »

    (НВТДА «ФАРМЭК»)

    220013, Рэспубл1ка Беларусь

    г. Mihck, вул. Кульман, 2-2, комн.445

    Научно-производственное общество с дополнительной ответственностью «ФАРМЭК» (НПОДО «ФАРМЭК») 220013 Республика Беларусь

    г. Минск, ул. Кульман, 2-2, комн.445

Р/с BY79PJCB30120010691000000933 «ПРИОРБАНК» ОАО, 5MK:PJCBBYSX, ЦБУ 111 г. Минск, пр. Машерова, 40 УНП 100162047, ОКПО 14509150 тел/факс : +375 17 292 92 15моб. +375 29 802 84 51, +375 33 377 84 37 internet: www.pharmec.net                                     e-mail: sales@pharmec.net

От 15.07.2019

Декларация полноты документации, уровня защиты и отсутствия недокументированных возможностей программного обеспечения средств измерений

Заявитель Научно-производственное общество с дополнительной ответственностью «ФАРМЭК» (НП ОДО «ФАРМЭК»), Республика Беларусь

Изготовитель

Научно-производственное общество с дополнительной ответственностью «ФАРМЭК» (НП ОДО «ФАРМЭК»), Республика Беларусь, 220013, г. Минск, ул. Кульман, 2-2

Наименование СИ: Блоки датчиков термокаталитические ФСТ-03В1 Т наименование и обозначение СИ

Заявитель подтверждает, что:

  • 1 - для проведения обязательной метрологической экспертизы комплекта документов на Блоки

датчиков термокаталитические ФСТ-03В1 Т_________________________________________________

наименование СИ

с целью признания результатов испытаний и утверждения типа, первичной поверки и внесения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с «Соглашением о взаимном признании результатов государственных испытаний, утверждения типа, метрологической аттестации, поверки и калибровки средств измерений, а также результатов аккредитации лабораторий, осуществляющих испытания, поверку или калибровку средств измерений» была предоставлена следующая программная документация на встроенное ПО: Блоков датчиков термокаталитических ФСТ-03В1 Т:_________________________________________________

наименование ПО СИ

- «Блоки датчиков термокаталитические ФСТ-03В1 Т. Паспорт» 100162047.038 ПС;

  • 2 - программные функции, значимые структуры данных и интерфейсы метрологически значимой части ПО предоставлены полностью и описаны в предоставленной на испытания документации;

  • 3 - идентификационные данные встроенного ПО блоков датчиков соответствуют приведенным в Таблице 1.

Таблица 1 Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение (в зависимости от исполнения)

ФСТ-03В1 T.yz СН4

ФСТ-03В1 T.yz C3H8

ФСТ-03В1 T.yz H2

ФСТ-03В1 T.yz Ex

Микропроцессор тип

1

Микропроцессор тип 2

Микропроцессор тип 1

Микропроцессор тип 2

Микропроцессор тип 1

Микро процес

-cop

тип 2

Микропроцессор тип 1

Микропроцессор тип 2

Идентификационное наименование ПО

BDCH4 termo_ vl_2.hex

BDCH4 termo V2_2. hex

BD C3H 8 termo_ vl 2.hex

BDC3H8 termo

V2_2. hex

BDJH2 termo_ vl_2.hex

BDH2 termo V2_2. hex

BD_EX termo_ vl_2.hex

BDEX termo V2_2.

hex

Номер версии (идентификационный номер) ПО

1.2

2.2

1.2

2.2

1.2

2.2

1.2

2.2

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

0x6FE6, алгоритм

CRC-16

0x4AEC,

алгоритм

CRC-16

0x9E18, алгоритм

CRC-16

0x9830, алго-ритм

CRC-16

0x3F6E, алгоритм

CRC-16

0x0588 , алгоритм CRC-

16

0x6DlA, алгоритм

CRC-16

0x4DAl, алгоритм CRC-16

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм приведены только для ПО версий, указанных в таблице.

  • 4 - уровень защиты встроенного ПО Блоков датчиков термокаталитических ФСТ-03В1 Т___________

наименование ПО СИ

соответствует уровню «низкий» по Р 50.2.077—2014____________________________________________

уровень защиты ПО СИ в соответствии с Р50.2.077—2014

2

1

Требования к квалификации поверителей

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую подготовку для работы с поверяемыми блоками датчиками и используемыми эталонами.

Персонал, выполняющий поверку, должен пройти подготовку и подтвердить компетентность выполнения данного вида работ.

Перед проведением поверки поверителю необходимо ознакомиться с руководством по эксплуатации поверяемого блока датчика.

2

Требования безопасности

При проведении поверки должны быть соблюдены следующие требования безопасности*.

  • 4.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией. Концентрации вредных веществ в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 4.2 При работе с чистыми газами и государственными стандартными образц нах под давлением необходимо соблюдать «Правила устройства и безопасно^ сосудов, работающих под давлением».

  • 4.3 При работе с БД необходимо соблюдать требования безопасност ТИПА на них.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
