Методика поверки «Анализаторы спектра в реальном масштабе времени RSA3303B, RSA3308B, RSA3408B фирмы "Tektronix, Inc.", США» (МП 43535-09)

Руководитель ГЦИ СИ

Начальник ГЦИ СИ «Воентест»

32 ГНИИИ МО РФ

С.И. Донченко

ИНСТРУКЦИЯ

Анализаторы спектра в реальном масштабе времени RSA3303B, RSA3308B, RSA3408B фирмы «Tektronix, Inc.», США

МЕТОДИКА ПОВЕРКИ г. Мытищи, 2009г.

Настоящая методика поверки распространяется на анализаторы спектра в реальном масштабе времени RSA3303B, RSA33O8B, RSA3408B производства компании «Tektronix, Inc.» (США) и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - один год.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

• 2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в табли-

це 2.

Таблица 2

• 2.2 Применяемые при поверке по настоящей методике в качестве рабочих эталонов приборы должны быть поверены и иметь отметку в свидетельствах о возможности их применения в качестве рабочих эталонов.

• 2.3 При проведении поверки допускается использование эталонных средств измерений, соответствующих по своим метрологическим и техническим характеристикам, указанным в таблице 2.

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений и квалификацию поверителя.

• 4.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.1 При проведении поверки должны быть соблюдены нормальные условия, установленные ГОСТ 8.395-78, ГОСТ 22261-94 и тех. документацией компании Tektronix относительно температуры окружающего воздуха - (20 ± 5) °C.

• 6.1 Поверитель должен изучить технические описания и руководства по эксплуатации поверяемого прибора и используемых средств поверки.

• 6.2 Поверяемый прибор и используемые средства поверки должны быть заземлены и прогреты под током в течение времени, указанного в РЭ.

• 7.1 Внешний осмотр

  • 7.1.1 При проведении внешнего осмотра проверить:

• - чистоту и исправность разъемов и гнезд;

• - наличие предохранителей;

• - отсутствие механических повреждений корпуса и ослабления

• - крепления элементов конструкции (определяется на слух при наклонах прибора);

• - сохранность органов управления, четкость фиксации их положения;

• - комплектность прибора согласно РЭ.

Приборы, имеющие дефекты, бракуют и направляют в ремонт.

• 7.2 Опробование

Опробование состоит из проверок функционирования анализатора и процедур самодиагностики. При этом используется встроенный источник калибровочного сигнала с амлитудой примерно минус 20 dBm и частотой 100 МГц.

• 7.2.1 Включить питание анализатора и дать ему прогреться в течение 20 минут.

• 7.2.2 Установить анализатор на заводские настройки:

• - нажать клавишу SYSTEM на передней панели;

• - нажать клавишу вспомогательного меню Recet All to Factory Defaults.

• 7.2.3 Проверить версию системы и опции:

• - нажать клавишу SYSTEM на передней панели;

• - нажать клавишу вспомогательного меню Versions and Installed Options.

• 7.2.4 Проверить яркость дисплея:

• - нажать вспомогательную клавишу Cancel-Back;

• - нажать вспомогательную клавишу Display Brightness;

• - проверить, что яркость изменяется нормально от 0 до 100 % с помощью ручки общей регулировки.

• 7.2.5 Проверить спектр калибровочного сигнала:

• - нажать последовательно клавиши меню и вспомогательного меню S/A >Spectrum Analyser;

• - нажать клавишу PRESET на передней панели, чтобы переустановить анализатор;

• - нажать последовательно клавиши меню, вспомогательного меню и подменю IN-PUT> Signal Input Port >CaI100M. На экране появится спектр калибровочного сигнала;

• - убедиться в том, что в статусном индикаторе в правом верхнем углу экрана появились сообщения: “INPUT: CAL” и “FREE RUN”.

• 7.2.6 Проверить с помощью маркера центральную частоту и максимум амплитуды:

• - нажать клавишу PEAK на передней панели, чтобы поместить маркер на пик калибровочного сигнала;

• - проверить отсчеты маркера на экране. Частота должна быть 100 МГц, амплитуда -примерно -20 dBm;

• - нажать последовательно клавиши меню, вспомогательного меню и подменю MARKER SETUP >Markers>Off. Убедиться в том, что маркер исчез.

• 7.2.7 Проверить изменение полосы разрешения (RBW) при изменении полосы обзора:

• - нажать клавишу SPAN на передней панели;

• - убедиться в том, что на дисплее установок в верхней части экрана появились значения полосы обзора (SPAN) 36 МГц и RBW 100 кГц;

• - используя ручку общих настроек, менять значения SPAN в соответствии с таблицей 3 и убедиться в том, что RBW отображается на дисплее корректно

  Таблица 3

  SPAN	RBW
  36 MHz	100 kHz
  15 MHz	80 kHz
  5 MHz	20 kHz
  100 kHz	500 Hz
  1 kHz	20 Hz

  - используя цифровую клавиатуру, установить снова значение полосы обзора на

36 МГц(нажать последовательно на клавиатуре 3 >6 >MHz).

• 7.2.8 Проверить опорный уровень анализатора:

• - нажать клавишу AMPLITUDE на передней панели;

• - с помощью вспомогательной клавиши Ref Level удостовериться, что опорный уровень установлен на 0 dBm. Проверить, что 0 dBm отображается на верхней левой стороне масштабной сетки;

• - используя ручку общих настроек, установить опорный уровень минус 30 dBm;

• - убедиться в том, что в красной рамке в верхней центральной части экрана появилось сообщение A/D OVERFLOW (перегрузка АЦП), форма спектральной кривой исказилась и на верхней левой стороне масштабной сетки появилось значение минус 30 dBm;

• - используя цифровую клавиатуру, установить снова значение опорного уровня на 0 dBm (нажать последовательно на клавиатуре 0 >ENTER).

• 7.2.9 Чтобы запустить программу внутренней диагностики с целью проверки состояния аппаратного обеспечения, выполнить следующие операции:

• 1) Нажать последовательно клавиши CAL > Service > Password.

• 2) Используя цифровую клавиатуру, ввести 270833 и нажать клавишу ENTER.

• 3) Нажать вспомогательную клавишу DIAG.

• 4) Выбрать пункты меню диагностики, которые необходимо проверить. Можно нажать вспомогательную клавишу All, чтобы провести все проверки.

• 5) Проверить результаты испытаний в нижнем левом углу экрана, где против каждого пункта меню появляется “Pass” или “Fail”.

При появлении хотя бы одного “Fail” прибор бракуется и направляется в ремонт.

• 7.3 Определение метрологических характеристик

  • 7.3.1 Определение погрешности частоты опорного генератора

    • 7.3.1.1 Поверку проводить по схеме соединения оборудования, показанной на рисунке 1.

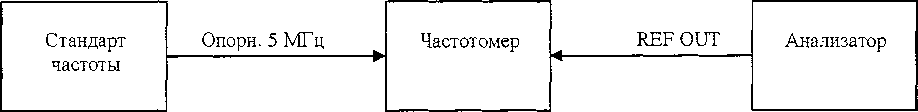

      Рисунок 1 - Схема определения погрешности частоты опорного генератора

    • 7.3.1.2 Соединить выход опорного генератора REF OUT на задней панели поверяемого прибора с входом частотомера, как показано на рисунке 1.

    • 7.3.1.3 Подсоединить стандарт частоты к частотомеру 43-66.

    • 7.3.1.4 На частотомере установить время счета две секунды.

    • 7.3.1.5 Измерить частоту выходного сигнала опорного генератора.

Результаты поверки считать положительными, если измеренное значение частоты находятся в пределах от 9999998 Гц до 10000002 Гц. В противном случае анализатор бракуется и направляется в ремонт.

• 7.3.2 Определение погрешности отсчета частоты сигнала

  • 7.3.2.1 Соединить ВЧ генератор с анализатором по схеме рисунка 2. На генераторе сделать

следующие установки:

Частота................................10 МГц

Уровень сигнала.....................-10 dBm

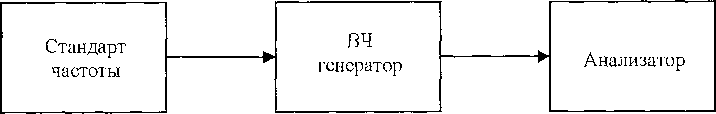

Рисунок 2 - Определение погрешности измерения частоты ВЧ сигнала анализатором спектра

• 7.3.2.2 Установить анализатор на заводские настройки:

• - нажать клавишу SYSTEM на передней панели;

• - нажать клавишу вспомогательного меню Recet All to Factory Defaults.

• 7.3.2.3 Чтобы определить погрешность измерения частоты в полосе частот модулирующих сигналов, сделать на анализаторе следующие установки:

• - нажать клавишу FREQUENCY/CHANNEL на передней панели;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 10 МГц с помощью цифровой клавиатуры;

• - нажать клавишу SPAN на передней панели;

• - нажав вспомогательную клавишу Span, установить полосу обзора на 1 МГц с помощью ручки общих настроек.

• 7.3.2.4 Измерить частоту пика:

• - нажать клавишу PEAK, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет частоты в таблицу 4;

• - измерить частоту сигнала встроенным частотомером, нажав последовательно клавиши MEASURE > Carrier Frequency;

• - занести результат измерений, появившийся в нижней части экрана, в таблицу 4.

• 7.3.2.5 Определить погрешность измерения частоты в диапазоне ВЧ1:

• - установить на ВЧ генераторе частоту 2 ГГц;

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 2 ГГц с помощью цифровой клавиатуры.

• 7.3.2.6 Измерить частоту пика:

• - нажать клавишу PEAK, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет частоты в таблицу 4;

• - измерить частоту сигнала встроенным частотомером, нажав последовательно клавиши MEASURE > Carrier Frequency;

• - занести результат измерений, появившийся в нижней части экрана, в таблицу 4.

• 7.3.2.7 Определить погрешность измерения частоты в диапазоне ВЧ2:

• - установить на ВЧ генераторе частоту 5 ГГц;

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 5 ГГц с помощью цифровой клавиатуры.

• 7.3.2.8 Измерить частоту пика:

• - нажать клавишу PEAK, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет частоты в таблицу 4;

• - измерить частоту сигнала встроенным частотомером, нажав последовательно клавиши MEASURE > Carrier Frequency;

• - занести результат измерений, появившийся в нижней части экрана, в таблицу 4.

• 7.3.2.9 Определить погрешность измерения частоты в диапазоне ВЧЗ:

• - установить на ВЧ генераторе частоту 7 ГГц;

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 7 ГГц с помощью цифровой клавиатуры.

• 7.3.2.10 Измерить частоту пика:

• - нажать клавишу PEAK, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет частоты в таблицу 4;

• - измерить частоту сигнала встроенным частотомером, нажав последовательно клавиши MEASURE > Carrier Frequency;

• - занести результат измерений, появившийся в нижней части экрана, в таблицу 4.

Результаты поверки считать положительными, если измеренные значения частоты генератора находятся в пределах, указанных в таблице 4. В противном случае анализатор бракуется и направляется в ремонт.

Таблица 4

• 7.3.3 Определение уровня фазового шума

  • 7.3.3.1 Соединить ВЧ выход генератора с ВЧ входом (RF Input) поверяемого прибора с помощью 50-омного N-N кабеля (Рисунок 3).

  • 7.3.3.2 Установить анализатор на заводские настройки:

• - нажать клавишу SYSTEM на передней панели;

• - нажать клавишу вспомогательного меню Recet All to Factory Defaults.

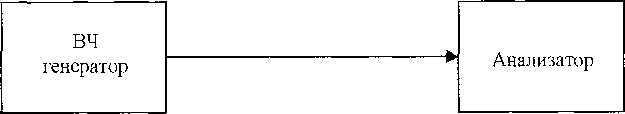

Рисунок 3 - Определение уровня фазового шума

• 7.3.3.3 Выполнить на поверяемом анализаторе следующие установки:

• - нажать клавишу AMPLITUDE на передней панели;

• - нажать клавишу вспомогательного меню RE Atten/Mixer и выбрать пункт Mixer;

• - нажав клавишу вспомогательного меню Mixer Level, установить уровень на -10 dBm;

• - нажать последовательно клавиши TRACE/AVG > Trace 1 Type > Average;

• - нажав клавишу вспомогательного меню Number Of Averages, установить значение 50 с помощью ручки общих настроек.

• 7.3.3.4 На ВЧ генераторе сделать следующие установки:

  Частота................................1000 МГц

  Уровень сигнала.....................0 dBm

• 7.3.3.5 Сделать на поверяемом приборе новые установки:

• - нажать клавишу SPAN на передней панели;

• - нажав вспомогательную клавишу Span, установить полосу обзора на 50 кГц с помощью ручки общих настроек или цифровой клавиатуры.

• 7.3.3.6 Выполнить C/N измерение:

• - нажать последовательно клавиши MEASURE > C/N > MEAS SETUP;

• - нажав вспомогательную клавишу Offset Frequency, установить значение 10 кГц с помощью ручки общих настроек;

• - нажав вспомогательную клавишу Carrier Bandwidth, установить значение 5 кГц с помощью ручки общих настроек;

• - нажав вспомогательную клавишу Noise Bandwidth, установить значение 1 кГц с помощью ручки общих настроек;

• - зафиксировать значение уровня фазового шума (C/Nq), появившееся в нижней части экрана.

• 7.3.3.7 Сделать на поверяемом приборе новые установки:

• - нажать клавишу SPAN на передней панели;

• - нажав вспомогательную клавишу Span, установить полосу обзора на 500 кГц с помощью ручки общих настроек или цифровой клавиатуры.

• 7.3.3.8 Выполнить C/N измерение:

• - нажать последовательно клавиши MEASURE > C/N > MEAS SETUP;

• - нажав вспомогательную клавишу Offset Frequency, установить значение 100 кГц с помощью ручки общих настроек;

• - нажав вспомогательную клавишу Carrier Bandwidth, установить значение 50 кГц с помощью ручки общих настроек;

• - нажав вспомогательную клавишу Noise Bandwidth, установить значение 10 кГц с помощью ручки общих настроек;

• - зафиксировать значение уровня фазового шума (C/No), появившееся в нижней части экрана.

• 7.3.3.9 Сделать на поверяемом приборе новые установки:

• - нажать клавишу SPAN на передней панели;

• - нажав вспомогательную клавишу Span, установить полосу обзора на 5 МГц с помощью ручки общих настроек или цифровой клавиатуры.

• 7.3.3.8 Выполнить C/N измерение;

• - нажать последовательно клавиши MEASURE > C/N > MEAS SETUP;

• - нажав вспомогательную клавишу Offset Frequency, установить значение 1 МГц с помощью ручки общих настроек;

• - нажав вспомогательную клавишу Carrier Bandwidth, установить значение

300 кГц с помощью ручки общих настроек;

• - нажав вспомогательную клавишу Noise Bandwidth, установить значение 100 кГц с помощью ручки общих настроек;

• - зафиксировать значение уровня фазового шума (C/No), появившееся в нижней части экрана.

Таблица 5

Результаты поверки считать положительными, если измеренные значения уровня фазового шума ниже пределов, указанных в таблице 5. В противном случае анализатор бракуется и направляется в ремонт.

7.3.4 Определение абсолютной погрешности измерения амплитуды в точке калибровки

• 7.3.4.1 Соединить ВЧ генератор, делитель мощности, измеритель мощности МЗ-51 и поверяемый анализатор, как показано на рисунке 4..

Одно плечо делителя мощности подсоединь непосредственно к ВЧ входу анализатора через переходник (без кабеля), другое плечо соединяется с датчиком измерителя МЗ-51.

Подготовить измеритель МЗ-51 к работе в соответствии с Руководством по эксплуатации.

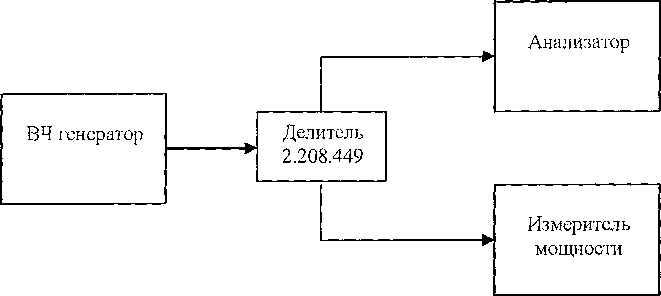

Рисунок 4 - Определение погрешности измерения амплитуды.

• 7.3.4.2 Установить анализатор на заводские настройки:

• - нажать клавишу SYSTEM на передней панели;

• - нажать клавишу вспомогательного меню Recet All to Factory Defaults.

• 7.3.4.3 Выполнить на поверяемом анализаторе следующие установки:

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 50 МГц с помощью цифровой клавиатуры.

• - нажать клавишу SPAN на передней панели;

• - нажав вспомогательную клавишу Span, установить полосу обзора на 10 МГц с помощью ручки общих настроек.

• 7.3.4.4 Выполнить калибровку анализатора:

• - нажать последовательно клавиши CAL > Calibrate Gain;

• - нажать последовательно клавиши Amplitude > Auto Level.

• 7.3.4.5 Установить на ВЧ генераторе уровень выходного сигнала минус 10 dBm и частоту

25 МГц. Уровень сигнала устанавливать по показаниям МЗ-51.

• 7.3.4.6 Измерить амплитуду сигнала:

• - нажать клавишу PEAK на передней панели, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет амплитуды в таблицу 6.

• 7.3.4.7 Установить на ВЧ генераторе уровень выходного сигнала минус 20 dBm и частоту 100 МГц. Уровень сигнала устанавливать по показаниям МЗ-51.

• 7.3.4.8 Выполнить на поверяемом анализаторе следующие установки:

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 100 МГц с помощью цифровой клавиатуры.

• - нажать клавишу AMPLITUDE на передней панели;

• - нажать клавишу вспомогательного меню RF Atten/Mixer и выбрать пункт RF Att;

• - нажав клавишу вспомогательного меню RF Att, установить уровень ослабления на 0 dB;

• 7.3.4.9 Выполнить калибровку анализатора:

• - нажать последовательно клавиши CAL > Calibrate Gain;

• - нажать последовательно клавиши Amplitude > Auto Level.

• 7.3.4.10 Измерить амплитуду сигнала:

• - нажать клавишу PEAK на передней панели, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет амплитуды в таблицу 6.

Таблица 6

Результаты поверки считать положительными, если измеренные анализатором значения амплитуды находятся в пределах, указанных в таблице 6. В противном случае анализатор бракуется и направляется в ремонт.

7.3.5 Определение погрешности установки ослабления входного аттенюатора

• 7.3.5.1 Соединить оборудование по схеме рисунка 3.

• 7.3.5.2 Установить на ВЧ генераторе уровень выходного сигнала -25 dBm и частоту 100 МГц.

• 7.3.5.3 Установить анализатор на заводские настройки:

• - нажать клавишу SYSTEM на передней панели;

• - нажать клавишу вспомогательного меню Recet All to Factory Defaults.

• 7.3.5.4 Выполнить на поверяемом анализаторе следующие установки:

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 100 МГц с помощью цифровой клавиатуры.

• - нажать клавишу SPAN на передней панели;

• - нажав вспомогательную клавишу Span, установить полосу обзора на 10 МГц с помощью ручки общих настроек.

• - нажать клавишу AMPLITUDE на передней панели;

• - нажав вспомогательную клавишу Ref Level, установить опорный уровень на -20 dBm с помощью ручки общих настроек;

• - нажать клавишу вспомогательного меню RF Atten/Mixer и выбрать пункт RF Att;

• - нажав клавишу вспомогательного меню RF Att, установить уровень ослабления на 0 dB с помощью ручки общих настроек.

• 7.3.5.5 Измерить амплитуду при ослаблении 0 dB:

• - нажать клавишу PEAK на передней панели, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет амплитуды в таблицу 7 как опорную величину Ро.

• 7.3.5.6 Измерить амплитуду при ослаблениях от 5 dB до 30 dB:

• - нажав клавишу вспомогательного меню RF Att, установить уровень ослабления сначала на 5 dB;

• - нажать клавишу PEAK на передней панели, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет амплитуды пика в таблицу 7 как величину Рх;

• - значение погрешности (Рх - Ро) также занести в таблицу 7;

• - повторить вышеперечисленные операции п. 7.3.5.6 для ослаблений от 5 дБ до

30 дБ с шагом 5 дБ.

• 7.3.5.7 Установить на ВЧ генераторе уровень выходного сигнала -5 dBm.

• 7.3.5.8 Выполнить на поверяемом анализаторе следующие установки:

• - нажать клавишу AMPLITUDE на передней панели;

• - нажав вспомогательную клавишу Ref Level, установить опорный уровень на О dBm с помощью ручки общих настроек;

• - проверить, что RF Att установлен на 30 дБ.

• 7.3.5.9 Измерить амплитуду при ослаблении 30 dB:

• - нажать клавишу PEAK на передней панели, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет амплитуды пика в таблицу 7 как опорную величину Pi.

• 7.3.5.10 Измерить амплитуду при ослаблениях от 35 dB до 55 dB:

• - нажав клавишу вспомогательного меню RF Att, установить уровень ослабления сначала на 35 dB;

• - нажать клавишу PEAK на передней панели, чтобы установить маркер на пик сигнала;

• - занести маркерный отсчет амплитуды пика в таблицу 7 как величину Рх;

• - значение погрешности (Рх - Pi) также занести в таблицу 7;

• - повторить вышеперечисленные операции п. 7.3.5.10 для ослаблений от 35 дБ до

55 дБ с шагом 5 дБ. Таблица 7

Результаты поверки считать положительными, если погрешности Рх - Ро и Рх - Pi находятся в пределах, указанных в таблице 7. В противном случае анализатор бракуется и направляется в ремонт.

• 7.3.6 Определение уровня интермодуляционных искажений 3-го порядка

• 7.3.6.1 Соединить ВЧ генераторы синусоидальных сигналов, смеситель сигналов и поверяемый анализатор, как показано на рисунке 5.

• 7.3.6.2 Установить анализатор на заводские настройки:

• - нажать клавишу SYSTEM на передней панели;

• - нажать клавишу вспомогательного меню Recet All to Factory Defaults.

• 7.3.6.3 Установить частоту выходного сигнала первого генератора 1999,85 МГц, уровень О dBm, частоту выходного сигнала второго генератора 2000,15 МГц, уровень 0 dBm.

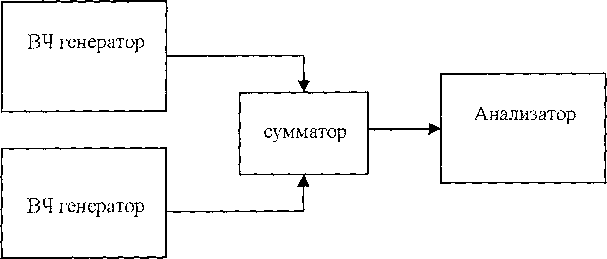

Рисунок 5 Определение уровня интермодуляционных искажений 3-го порядка

• 7.3.6.4 На поверяемом анализаторе выполнить следующие установки:

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 2 ГГц с помощью цифровой клавиатуры.

• - нажать клавишу SPAN на передней панели;

• - нажав вспомогательную клавишу Span, установить полосу обзора на 1 МГц с помощью ручки общих настроек.

• - нажать клавишу AMPLITUDE на передней панели;

• - нажав вспомогательную клавишу Ref Level, установить опорный уровень на

5 dBm с помощью ручки общих настроек;

• - нажать клавишу вспомогательного меню RF Atten/Mixer и выбрать пункт RF Att;

• - нажав клавишу вспомогательного меню RF Att, установить уровень ослабления на 15 dB с помощью ручки общих настроек;

• - нажать клавишу RBW/FFT на передней панели анализатора;

• - нажать вспомогательную клавишу RBW/FFT и выбрать пункт Man;

• - нажав клавишу вспомогательного меню Extended Resolution и выбрать On;

• - нажав клавишу вспомогательного меню RBW и установить RBW на 2 кГц.

• 7.3.6.5 Изменить уровень выходного сигнала каждого генератора:

• - нажимать клавиши MARKERS с горизонтальными стрелками •< или ►, чтобы поместить маркер на сигнал 1999,85 МГц и использовать показания маркера на дисплее, чтобы установить выходной уровень первого генератора минусЮ dBm;

• - нажимать клавиши MARKERS с горизонтальными стрелками ◄ или ►, чтобы поместить маркер на сигнал 2000,15 МГц и использовать показания маркера на дисплее, чтобы установить выходной уровень второго генератора минусЮ dBm;

• 7.3.6.6 Чтобы провести измерения амплитуд, выполнить на анализаторе следующие установки:

• - нажать последовательно клавиши TRACE/AVG > Trace 1 Type > Average;

• - нажав клавишу вспомогательного меню Number Of Averages, установить значение 50 с помощью ручки общих настроек;

• - нажать клавишу MARKER SETUP;

• - нажать клавишу вспомогательного меню Markers и установить Delta.

• 7.3.6.7 Измерить амплитуду сигналов на частотах 1999,55 МГц и 2000,45 МГц:

• - нажать вспомогательную клавишу Select Marker и выбрать 1;

• - поместить первый маркер на сигнал 1999,55 МГц, используя клавиши MARKERS с горизонтальными стрелками ◄ или ►;

• - нажать вспомогательную клавишу Select Marker и выбрать 2;

• - поместить второй маркер на сигнал 2000,45 МГц, используя клавиши MARKERS с горизонтальными стрелками ◄ или ►.

• - записать показания маркеров в протокол измерений.

Результаты поверки считать положительными, если наибольшее из этих двух показаний будет меньше минус 74 дБн для RSA3303B, RSA3308B и меньше минус 78 для RSA3408B. В противном случае анализатор бракуется и направляется в ремонт.

• 7.3.7 Определение уровня собственных шумов анализатора

• 7.3.7.1 Подключить к ВЧ входу анализатора согласованную коаксиальную нагрузку 50 Ом.

• 7.3.7.2 Установить анализатор на заводские настройки:

• - нажать клавишу SYSTEM на передней панели;

• - нажать клавишу вспомогательного меню Recet All to Factory Defaults.

• 7.3.7.3 На анализаторе спектра выполнить следующие установки:

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 10 МГц с помощью ручки общих настроек;

• - нажать клавишу SPAN на передней панели;

• - нажав вспомогательную клавишу Span, установить полосу обзора на 1 МГц с помощью ручки общих настроек.

• - нажать клавишу AMPLITUDE на передней панели;

• - нажав вспомогательную клавишу Ref Level, установить опорный уровень на

-30 dBm с помощью ручки общих настроек;

• - нажать клавишу RBW/FFT на передней панели анализатора;

• - нажать вспомогательную клавишу RBW/FFT и выбрать пункт Man;

• - нажав клавишу вспомогательного меню RBW и установить RBW на 10 кГц с помощью ручки общих настроек;

• - нажать последовательно клавиши TRACE/AVG > Trace 1 Type > Average;

• - нажав клавишу вспомогательного меню Number Of Averages, установить значение 50 с помощью ручки общих настроек;

• - нажать последовательно клавиши MEASURE > Channel Power > MEAS SETUP;

• - нажав клавишу вспомогательного меню Channel Bandwidth, установить значение величины на 1 МГц с помощью ручки общих настроек.

• 7.3.7.4 Измерить значение уровня шума для полосы частот модулирующих сигналов; соответствующее показание, появившееся в нижней части экрана, занести в таблицу 8.

• 7.3.7.5 Измерить уровень шума в полосе частот RF1 (F = 2 ГГц):

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 2 ГГц с помощью ручки общих настроек;

• - нажать клавишу AMPLITUDE на передней панели;

• - нажав вспомогательную клавишу Ref Level, установить опорный уровень на -50 dBm с помощью ручки общих настроек;

• - нажать клавишу вспомогательного меню RF Atten/Mixer и выбрать пункт RF Att;

• - нажав клавишу вспомогательного меню RF Att, установить уровень ослабления на 0 dB с помощью ручки общих настроек.

• - занести измеренное значение уровня шума, появившееся в нижней части экрана, в таблицу 8.

• 7.3.7.6 Измерить уровень шума в полосе частот RF1 (F = 3 ГТц):

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 3 ГГц с помощью ручки общих настроек;

• - занести измеренное значение уровня шума, появившееся в нижней части экрана, в таблицу 8.

• 7.3.7.7 Измерить уровень шума в полосе частот RF3 (F = 7 ГГц):

• - нажать клавишу FREQUENCY/CHANNEL на передней панели анализатора;

• - нажав вспомогательную клавишу Center Freq, установить частоту на 7 ГГц с помощью ручки общих настроек;

• - занести измеренное значение уровня шума, появившееся в нижней части экрана, в

таблицу 8.

Таблица 8

Результаты поверки считать положительными, если максимальные измеренные уровни собственных шумов не превышают значений, указанных в таблице 8. В противном случае анализатор бракуется и направляется в ремонт.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 При выполнении операций поверки оформляются протоколы.

• 8.2 Результаты поверки оформляются путем выдачи "Свидетельства вещения о непригодности" в соответствии с ПР 50.2.006-94.

  о поверке" или "Из-

Начальник отдела

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник лаборатории

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник НИО-1 ГЦИ СИ ФГУП «ВНИИФТРИ»

О.В. Каминский

А.А. Калинин
