Государственная система обеспечения единства измерений Акционерное общество «Приборы, Сервис, Торговля»

(АО «ПриСТ»)

УТВЕРЖДАЮ лавный метролог <ПриСТ»

А.Н. Новиков

преля 2017 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Генераторы импульсов серии АКИП-3300

МЕТОДИКА ПОВЕРКИ ПР-03-2017МП г. Москва 2017 г.

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок генераторов импульсов серии АКИП-3300, изготавливаемых фирмой «Shijiazhuang Suin Instruments Со., Ltd », Китай.

Генераторы импульсов серии АКИП-3300 (далее - генераторы) предназначены для формирования импульсов напряжения прямоугольной формы.

Межповерочный интервал 1 год.

Периодическая поверка генераторов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца генераторов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Проверка программного обеспечения

7.3

Да

Да

4 Определение погрешности установки частоты и периода повторения импульсов

7.4

Да

Да

5 Определение абсолютной погрешности установки длительности импульсов

7.5

Да

Да

6 Определение абсолютной погрешности установки задержки импульсов

7.6

Да

Да

7 Определение абсолютной погрешности установки уровня выходного напряжения

7.7

Да

Да

8 Определение абсолютной погрешности установки уровня постоянного смещения

7.8

Да

Да

9 Определение длительности фронта и среза импульсов

7.9

Да

Да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Номер пункта МП

Тип средства поверки

1

2

7.4-7.6

Частотомер универсальный CNT-90XL. Диапазон измерения частоты не менее 0,001 Гц - 300 МГц. Пределы допускаемой относительной погрешности частоты опорного генератора ±2-10‘7; пределы допускаемой абсолютной погрешности измерения длительности импульсов не более ±0,62 нс; пределы допускаемой абсолютной погрешности измерения временных интервалов не более ±0,62 нс и ±200 нс для 1 с.

7.7-7.9

Осциллограф цифровой запоминающий HDO6106R. Пределы допускаемой относительной приведенной погрешности измерения напряжения постоянного тока ±0,5%. Время нарастания переходной характеристики не более 450 пс.

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до 50 °C.

±0,25 °C

Цифровой        термометр-

гигрометр Fluke 1620А

Давление

от 30 до 120 кПа

± 300 Па

Манометр абсолютного давления Testo 511

Влажность

от 10 до 100 %

±2%

Цифровой термометр-гигрометр Fluke 1620А

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (25 ± 5) °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

6 ПОДГОТОВКА К ПОВЕРКЕ

6.1 Перед проведением подготовительные работы:

- проведены технические безопасности проводимых работ ГОСТ 12.27.0-75;

поверки должны быть выполнены следующие и организационные мероприятия по обеспечению в соответствии с действующими положениями

  • -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

  • 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

7.2 Опробование

Опробование генераторов проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

При отрицательном результате проверки прибор бракуется и направляется в ремонт.

7.3 Проверка программного обеспечения

Проверка программного обеспечения генераторов осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации на прибор.

Результат считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

АКИП-3301,

АКИП-3302

АКИП-3303,

АКИП-3304, АКИП-3305

АКИП-3307

Идентификационное наименование ПО

отсутствует

АКИП-330Х

АКИП-3307

Номер версии (идентификационный номер ПО)

-

не ниже 201601

не ниже 1.0.1

Цифровой идентификатор ПО

нет данных

7.4 Определение погрешности установки частоты и периода повторения импульсов

Определение погрешности установки частоты и периода повторения импульсов проводить путем сличения установленного на генераторе значения частоты и периода с показаниями частотомера универсального CNT-90XL, подключенного к выходу генератора.

  • 7.4.1 Выход генератора с регулируемыми параметрами подключить ко входу частотомера.

  • 7.4.2 На частотомере установить согласно руководству по эксплуатации:

  • - режим измерения частоты,

  • - связь по постоянному току,

  • - сопротивление входа 50 Ом,

  • - запуск по нарастающему фронту, уровень запуска «Manual»,

  • - время счета 1 с,

  • - аттенюатор 10х.

  • 7.4.3 На генераторе установить согласно руководства по эксплуатации: тип импульса «нормальный, положительный»; уровень выходного напряжения 2,5 В; задержка -минимальная; скважность 50 %; время нарастания и спада (для модификации АКИП-3307) -минимальные.

  • 7.4.4  Установить на частотомере уровень запуска согласно руководству по эксплуатации равный среднему значению между верхним и нижнем уровнем сигнала ([Иверх + Иниз]/2).

  • 7.4.5 Провести измерения частоты, устанавливая на генераторе значения из ряда: 0,1 Гц; 100 Гц; 1 кГц; 100 кГц; 50 МГц.

  • 7.4.6 Определить относительную погрешность установки частоты df по формуле (1):

Sf=(fr-f4)/f4                                  (1),

где: fp- значение частоты, установленное на генераторе, Гц,

/ч- значение частоты, измеренное частотомером, Гц.

  • 7.4.7 Установить на частотомере режим измерения периода.

  • 7.4.8 Провести измерения периода, устанавливая на генераторе значения из ряда: 30 нс, 1 мкс, 1 мс, 1 с, 100 с.

  • 7.4.9 Определить абсолютную погрешность установки периода АТ по формуле (2):

ДТ = Тг-Тч                                 (2),

где: Тг- значение периода, установленное на генераторе, с,

Тч - значение периода, измеренное частотомером, с.

  • 7.4.10 Провести измерения по п.п. 7.4.1 - 7.4.9 для каждого канала генератора с регулируемыми параметрами.

Результаты поверки считать положительными, если значения погрешностей, определенных по формулам (1) и (2) находятся в пределах:

  • - пределы допускаемой относительной погрешности установки частоты ±5 -10'5;

  • - пределы допускаемой относительной погрешности установки периода ±(5-1О'5-Тг + 15-10'12), с,

где Тг- значение периода, установленное на генераторе, с.

7.5 Определение абсолютной погрешности установки длительности импульсов

Определение абсолютной погрешности установки длительности импульсов проводить путем сличения установленного на генераторе значения длительности импульсов с показаниями частотомера универсального CNT-90XL, подключенного к выходу генератора.

  • 7.5.1  Выход генератора с регулируемыми параметрами подключить ко входу частотомера.

  • 7.5.2 На частотомере установить согласно руководству по эксплуатации:

  • - режим измерения длительности,

  • - связь по постоянному току,

  • - сопротивление входа 50 Ом,

  • - уровень запуска «Manual»,

  • - время счета 1 с,

  • - аттенюатор 1 Ох.

  • 7.5.3 На генераторе установить согласно руководству по эксплуатации: тип импульса «нормальный, положительный»; уровень выходного напряжения 2,5 В; задержка -минимальная, время нарастания и спада (для модификации АКИП-3307) - минимальные.

  • 4.5.4  Установить на частотомере уровень запуска, согласно руководству по эксплуатации, равный среднему значению между верхним и нижнем уровнем сигнала ([Иверх + Иниз]/2).

  • 7.5.5 Установить на генераторе длительность импульса 10 нс, период не менее 30 нс, где t - установленное значение длительности.

  • 7.5.6 Провести измерения длительности частотомером.

  • 7.5.7 Повторить измерения по п.п. 7.5.4 - 7.5.5 для значений длительности 500 нс, 1 мкс, 10 мс, 1 с, 100 с, установив период не менее 2-t.

  • 7.5.8 Определить абсолютную погрешность установки длительности импульсов At по формуле (3):

At = tr - tq                                           (3),

где: tr - значение длительности импульсов, установленное на генераторе, с, tq - значение длительности импульсов, измеренное частотомером, с.

  • 7.5.9 Провести измерения по п.п. 7.5.1 - 4.7.1.8 для каждого канала генератора с регулируемыми параметрами.

Результаты поверки считать положительными, если значения погрешности, определенные по формуле (3) находятся в пределах, указанных в таблице 5.

Таблица 5 - Пределы допускаемой абсолютной погрешности установки длительности импульсов

Наименование характеристики

Значение характеристики для модификаций

АКИП-3301, АКИП-3302,

АКИП-3303, АКИП-3304, АКИП-3305

АКИП-3307

Пределы допускаемой абсолютной погрешности установки длительности импульсов, нс

  • - в диапазоне установки длительности до 4 с включительно

  • - в диапазоне в диапазоне установки длительности свыше 4 с

±(5- 10'5d + 5-10'9)

±(5-10'5d+ 110’5)

где t - значение уста

ими;

±(5- 10'5-t + 5-10-9)

±(5- 10-М + 5-10'9) новленной длительности <льсов, с

7.6 Определение абсолютной погрешности установки задержки импульсов

Определение абсолютной погрешности установки задержки импульсов проводить путем сличения установленного на генераторе значения задержки импульсов с показаниями частотомера универсального CNT-90XL, подключенного к выходам генератора.

  • 7.6.1 На частотомере установить согласно руководству по эксплуатации настройки для канала А и В:

  • - режим измерения временных интервалов канала А относительно канала В,

  • - связь по постоянному току,

  • - сопротивление входа 50 Ом,

  • - запуск по нарастающему фронту, уровень запуска «Manual»,

  • - время счета 1 с,

  • - аттенюатор 1 Ох.

  • 7.6.2 На генераторе установить согласно руководству по эксплуатации: тип импульса «нормальный, положительный»; уровень выходного напряжения 2,5 В; длительность импульса 20 нс, время нарастания и спада (для модификации АКИП-3307) - минимальные.

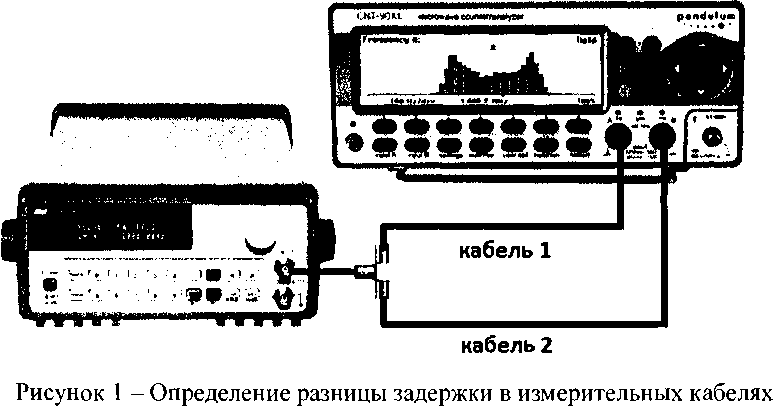

  • 7.6.3 Перед проведением измерений определить разницу задержки в измерительных кабелях do. Для этого собрать схему, представленную на рисунке 1 (Выход генератора с регулируемыми параметрами подключить через тройник кабелем 1 - ко входу А частотомера и кабелем 2 - ко входу В частотомера)

  • 7.6.4  Установить на частотомере уровень запуска, согласно руководству по эксплуатации, равный среднему значению между верхним и нижнем уровнем сигнала ([Иверх + Иниз]/2).

  • 7.6.5 Провести измерения разницы задержки в измерительных кабелях do, измерив временной интервал между фронтами сигналов, поступающих на вход А и В частотомера.

  • 7.6.6 Провести измерение задержки импульсов. Для этого: выход синхронизации генератора подключить ко входу А частотомера кабелем 1, выход генератора с регулируемыми параметрами подключить ко входу В частотомера кабелем 2.

  • 7.6.7 Установить на генераторе задержку импульса 10 нс, период - не менее 3 (t+d), где t - установленное значение длительности, d - установленное значение задержки.

  • 7.6.5  Установить на частотомере уровень запуска, согласно руководству по эксплуатации, равный среднему значению между верхним и нижнем уровнем сигнала ([Иверх + Иниз]/2).

  • 7.6.6 Провести измерения задержки частотомером, измерив временной интервал между фронтами синхроимпульса и задержанного импульса.

  • 7.6.7 Повторить измерения по п.п. 7.6.4 - 7.6.5 для значений задержки 500 нс, 1 мкс, 10 мс, 1 с, установив период не менее 3 • (t+d).

  • 7.6.8 Определить абсолютную погрешность установки задержки импульсов Ad по формуле (4):

Ad — dr — dq - do                                      (4),

где: dr - значение задержки импульсов, установленное на генераторе, с, dq - значение временного интервала, измеренное частотомером, с, do - разница задержки в измерительных кабелях, измеренная по п. 7.6.5.

  • 7.6.9 Провести измерения по п.п. 7.6.6 - 7.6.8 для каждого канала генератора с регулируемой задержкой.

Результаты поверки считать положительными, если значения погрешности, определенные по формуле (4) находятся в пределах, указанных в таблице 6.

Таблица 6 - Пределы допускаемой абсолютной Наименование характеристики

Пределы допускаемой абсолютной погрешности установки задержки импульсов, нс

  • - в диапазоне установки задержки до

4 с включительно

  • - в диапазоне в диапазоне установки задержки свыше 4 с

Значение характеристики для модификаций

АКИП-3301, АКИП-3302,

АКИП-3303, АКИП-3304, АКИП-3305

АКИП-3307

±(5-10’5-d + 5-Ю’9)

±(510'5d+ 110'5)

где d - значение установл

±(5-10’5-d +510’9) + 12-10'9

±(5-10'5-d + 5-Ю'9) + 12-10’9 енной задержки импульсов, с

7.7 Определение абсолютной погрешности установки уровня выходного напряжения

Определение абсолютной погрешности установки уровня выходного напряжения проводить методом прямых измерений осциллографом цифровым запоминающим HDO6106R в следующей последовательности:

  • 7.7.1 Выход генератора с регулируемым уровнем подключить на вход канала 1 осциллографа.

  • 7.7.2 На осциллографе установить согласно руководству по эксплуатации следующие настройки:

  • - синхронизация: тип - Фронт, источник - Канал 1, режим - Авто;

  • - сопротивление входа 50 Ом, связь по постоянному току;

  • - коэффициент развертки 1 мс/дел;

  • 7.7.3 На генераторе установить согласно руководству по эксплуатации: тип импульса «нормальный, положительный», период 1 мс, длительность импульса 500 мкс, уровень выходного напряжения 50 мВ.

  • 7.7.4 Настройками коэффициента отклонения осциллографа установить размер изображения импульса не меньше 4 делений по вертикали, сигнал установить по центру экрана.

  • 7.7.5 В меню «Измерения» осциллографа выбрать измерения согласно руководству по эксплуатации: «Измерение разности между верхним и нижнем уровнем сигнала (Uampl)», как показано на рисунке 2. Включить статистику измерений. Нажать на передней панели осциллографа кнопку «Очистка экрана» и произвести считывание среднего значения результата измерения при числе статистки измерений не менее 50.

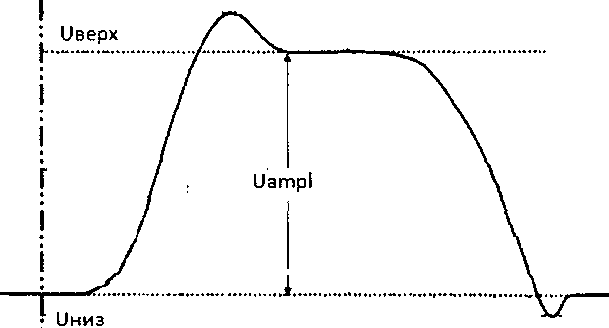

    Рисунок 2 - Измерение разности между верхним и нижнем уровнем сигнала (Uampl)

    7.7.6 Повторить измерения по п.п. 4.7.2.3 - 4.7.2.5 для значений уровня выходного напряжения генератора: 400 мВ, 500 мВ, 1 В, 1,1 В, 5 В. Для модификации АКИП-3307

дополнительно провести измерение уровня выходного напряжения 10 В.

  • 7.7.7 Определить абсолютную погрешность установки уровня выходного напряжения генератора по формуле (5):

AU = UycT - Цдейств                               (5),

где: UycT - значение уровня выходного напряжения, установленное на генераторе, мВ, Цдейств - действительное значение уровня выходного напряжения, измеренное осциллографом, мВ.

  • 7.7.8 Провести измерения по п.п. 7.7.1 - 7.7.7 для каждого канала генератора с регулируемым выходным уровнем.

Результаты поверки считать положительными, если значения погрешности, определенные по формуле (5) находятся в пределах, определенных по формуле (6):

±(0,02'U + 0,05 В)                                    (6),

где U - значение установленного уровня выходного напряжения на генераторе, В

7.8 Определение абсолютной погрешности установки уровня постоянного смещения

Определение абсолютной погрешности установки уровня постоянного смещения проводить методом прямых измерений осциллографом цифровым запоминающим HDO6106R в следующей последовательности:

  • 7.8.1 Выход генератора с регулируемым уровнем подключить на вход канала 1 осциллографа.

  • 7.8.2 На осциллографе установить согласно руководству по эксплуатации следующие настройки:

  • - синхронизация: тип - Фронт, источник - Канал 1, режим - Авто;

  • - сопротивление входа 50 Ом, связь по постоянному току;

  • - коэффициент развертки 1 мс/дел;

  • 7.8.3 На генераторе установить согласно руководству по эксплуатации: тип импульса «нормальный, положительный», период 1 мс, длительность импульса 500 мкс, уровень выходного напряжения - минимальный.

  • 7.8.4 В меню «Измерения» осциллографа выбрать измерения согласно руководству по эксплуатации: «Измерение среднего значения (Mean)».

  • 7.8.5 На генераторе установить согласно руководству по эксплуатации значение постоянного смещения +50 мВ.

  • 7.8.6 Установками коэффициента отклонения и регулировкой постоянного смещения осциллографа установить отображение сигнала в пределах экрана осциллографа.

  • 7.8.7 Включить статистику измерений. Нажать на передней панели осциллографа кнопку «Очистка экрана» и произвести измерение постоянного смещения при числе статистки измерений не менее 50.

  • 7.8.8 Повторить измерения по п.п. 4.7.2.3 - 4.7.2.7 для значений уровня постоянного смещения, задаваемого на генераторе: +400 мВ, +500 мВ, +1 В, +1,1 В, +5 В.

  • 7.8.9 Повторить измерения по п.п. 7.8.3 - 7.8.8 для отрицательных значений уровня постоянного смещения, задаваемого на генераторе.

  • 7.8.10 Определить абсолютную погрешность установки уровня постоянного смещения по формуле (7):

AU = Цуст - Цдейств                              (7),

где: Цуст-значение уровня постоянного смещения, установленное на генераторе, мВ, Цдейств - действительное значение уровня постоянного смещения, измеренное осциллографом, мВ.

4.7.7.11 Провести измерения по п.п. 7.8.1 - 7.8.10 для каждого канала генератора с регулируемым уровнем постоянного смещения.

Результаты поверки считать положительными, если значения погрешности, определенные по формуле (7) находятся в пределах, определенных по формуле (8):

±(0,05 • |Ucm| + 0,05)                                     (8),

где Ucm - значение установленного постоянного смещения на выходе генератора, В

7.9 Определение длительности фронта и среза импульсов

Определение длительности фронта и среза импульсов проводить методом прямых измерений осциллографом цифровым запоминающим HDO6106R в следующей последовательности:

  • 7.9.1 Выход генератора с регулируемыми параметрами подключить на вход канала 1 осциллографа.

  • 7.9.2 На осциллографе установить согласно руководству по эксплуатации следующие настройки:

  • - канал 1 - Включен, связь входа - DC 50 Ом, ограничение полосы пропускания - Выключено;

  • - режим HD-выключен;

  • - синхронизация: тип - Фронт, источник - Канал 1, режим - Авто;

  • - развертка - эквивалентная; минимальное значение коэффициента развертки, при котором наблюдается фронт или спад импульса;

  • - настройки экрана: тип - Вектор, накопление - Выключено;

  • - режим измерения: Время нарастания (Rise (10%-90%)) или время спада (Fall (10%-90%)), статистика измерений включена;

  • - коэффициент отклонения - > 10 мВ/дел.

  • 7.9.3 На генераторе установить согласно руководству по эксплуатации: тип импульса «нормальный, положительный», период 1 мс, длительность импульса 500 мкс, уровень выходного напряжения 1 В. Для модификации АКИП-3307 установить минимальное значение длительности фронта и среза, согласно руководству по эксплуатации.

  • 7.9.4 В меню «Измерения» осциллографа выбрать измерения времени нарастания (длительности фронта) (Rise (10%-90%)) согласно руководству по эксплуатации.

  • 7.9.6 Установками коэффициента отклонения и регулировкой постоянного смещения осциллографа установить отображение сигнала в пределах экрана осциллографа.

  • 7.9.7 Включить статистику измерений. Нажать на передней панели осциллографа кнопку «Очистка экрана» и произвести измерение длительности фронта при числе статистки измерений не менее 50.

  • 7.9.8 Повторить измерения по п.п. 7.9.1 - 7.9.7 для длительности среза импульсов, выбрав в меню «Измерения» осциллографа измерение времени спада (длительности среза) (Fall (10%-90%)).

  • 7.9.9 Для модификации АКИП-3307 повторить измерения по п.п. 4.9.1 - 4.9.8 для нескольких значений длительности фронта и среза (не менее 3 значений), равномерно распределенных по диапазону устанавливаемых значений. При этом установить значение длительности импульса не менее t = 2-Дф + tc), значение периода - не менее 2 t где 1ф и tc -установленное значение длительности фронта и среза, t - установленное значение длительности импульса.

  • 7.9.10 Определить длительность фронта и среза импульсов по формуле (9):

где tx - значение длительности фронта и среза, измеренное осциллографом, нс;

to - собственное время нарастания переходной характеристики осциллографа, нс.

  • 7.9.11 Провести измерения по п.п. 7.9.1 - 7.9.10 для каждого канала генератора с регулируемыми параметрами.

Результаты поверки считать положительными, если значения длительности фронта и среза и погрешность установки длительности фронта и среза (для модификации АКИП-3307) соответствуют данным, приведенным в таблице 7.

Таблица 7 - Определение длительности фронта и среза импульсов

Наименование характеристики

Значение характеристики

АКИП-3301, АКИП-3302, АКИП-

3303, АКИП-3304, АКИП-3305

АКИП-3307

1

2

3

Фиксированное значение длительности фронта и среза (от 10 до 90%), нс, не более

10

-

Диапазон установки длительности фронта и среза, нс

-

от 5 до 106

Пределы допускаемой абсолютной погрешности установки длительности фронта и среза на согласованной нагрузке 50 Ом и амплитуде импульсов 1 В, нс

-

±(0,Гт + 5), где т - значение установленной длительности фронта или среза, нс

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 При положительных результатах поверки нагрузок оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей

поверки гасится, непригодности.

свидетельство о

поверке

выдается извещение о

Главный метролог АО «ПриСТ»

аннулируется

А.Н. Новиков

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
