Методика поверки «Изделия 14Б764,14Б766» (2973)

УТВЕРЖДАЮ

Руково ФБУ «ГИМН

сии»

выдуй

Настоящая методика поверки распространяется на изделия 14Б764,  14Б766

(далее - изделия) и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1.1 Перед проведением поверки изделия провести внешний осмотр и операции подготовки его к работе.

• 1.2 Метрологические характеристики (MX) изделия, подлежа^щие поверке, и операции поверки приведены в таблице 1.

Таблица 1

2 СРЕДСТВА ПОВЕРКИ

• 2.1 Рекомендуемые средства поверки, в том числе рабочие эталоны и средства измерений, приведены в таблице 2.

Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение MX с требуемой погрешностью.

• 2.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с не истекшим сроком действия на время проведения поверки или знак поверки на приборе или в документации.

Таблица 2

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3.1 К п]роведению П(^)В1ерки изае.лии доп^ускается И1^:женерно-те^]^1^’^(^(ски]й пе]рсонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей по ПР 50.2.012-94).

• 4.1 П]^1и                  по1в^е^]ки д(^,^:^]^1^1 б1ы^]ь ссо^;пю'д^1ны в(^(е 'Г]^<^(^<о^спн^зя                    в

соответствии с ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности».

• 5.1               пр^оводд^лт. пр^1^ сс^е^е^д^Е^г^Е^их ус^с^(^Е^1^5^)^;

• - температура окружающего воздуха, С (К)

  20 ± 5 (293 ± 5);

  65 ± 15;

  100 ±4 (750 ±30);

  220 ± 4,4;

  50 ±0,5.

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

• - параметры питания от сети переменного тока:

• - напряжение, В

• - частота, Гц

• 6.1 Поверитель должен изучить РЭ поверяемого изделия и используемых средств поверки.

• 6.2 Перед проведением операций поверки необходимо:

• - проверить комплектность поверяемого изделия (наличие интерфейсных кабелей, шнуров питания и пр.);

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) требуемые эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствием со временем установления рабочего режима, указанным в РЭ).

• 7.1 Внешний осмотр

При внешнем осмотре проверить:

• - отсутствие внешних механических повреждений и неисправностей, влияющих на работоспособность изделия;

• - исправность органов управления.

Результаты внешнего осмотра считать положительными, если отсутствуют внешние механические повреждения и неисправности, влияющие на работоспособность изделия, органы управления находятся в исправном состоянии.

• 7.2 Опробование

• 7.2.1 Провести опробование изделия путем подачи напряжения питания на его составные части и включения их в соответствии с требованиями подразделов 6.2.3 ТСЮИ.461221.004 РЭ, ТСЮИ.461111.002 РЭ. При проверке работоспособности провести визуальный контроль засветки индикаторов «РАБОТА» и «НОРМА» на передних панелях всех устройств, входящих в состав базового модуля синхронизации ТСЮИ.467883.013 и блока формирования сигналов (БФС).

• 7.2.2 Результаты опробования считать положительными, если при установке в исходное состояние и включении изделий в соответствии с п.п. 6.1.3, 6.1.4 ТСЮИ.461221.004 РЭ и ТСЮИ.461111.002РЭ после прогрева в течение 2 часов загорелись индикаторы «РАБОТА» и «НОРМА» (за исключением индикатора «НОРМА» на передней панели устройства приема наземных сигналов связи и устройства приема наземных навигационных сигналов) и все индикаторы «КАН 1» на передней панели БФС.

• 7.3 Определение абсолютной погрешности синхронизации собственной шкалы времени относительно шкалы времени UTC (SU) в режиме автоматического управления частотой и шкалой времени

• 7.3.1 Соединить изделие со средствами измерений в соответствии с рисунком 1.

• 7.3.2 Установить в исходное состояние и включить изделие в соответствии с разделом 6 ТСЮИ.461221.004 РЭ, ТСЮИ.‘461111.002 РЭ. Включить основной канал «КАН 1» БФС в автоматический режим, резервный канал «КАН 2» БФС перевести в режим автономного функционирования.

• 7.3.3 Прогреть изделие в течении 2 часов.

• 7.3.4 Включить и подготовить к работе приемник-компаратор ЧК7-56 в соответствии с разделом 7.3 Руководства по эксплуатации ЯНТИ.411146.034.

• 7.3.5 Включить частотомер электронно-счетный 4^3-64 в режим измерения интервалов времени в соответствии с инструкцией по эксплуатации на него.

• 7.3.6 На вход Г частотомера подать сигнал частотой 1 Гц с выхода «S» приемника-компаратора ЧК7-56, вход В частотомера соединить с розеткой «1 Гц» группы «КАН 1» БФС и измерить не менее 30 значений величины расхождения шкалы времени основного канала БФС со шкалой времени ЧК7-56.



AT H-uTC(su)_AT И.4К7+АТ 4K7-uTC(su)

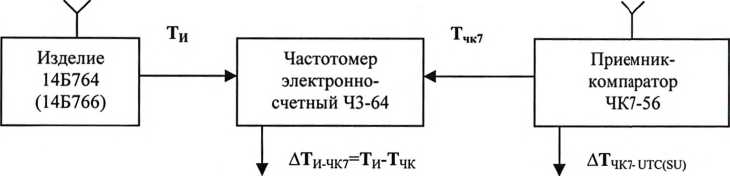

Рисунок 1

• 7.3.7 Включить основной канал «КАН 1» БФС в режим автономного функционирования, а резервный канал «КАН 2» БФС перевести в автоматический режим.

• 7.3.8 Соединить вход В частотомера с розеткой «1 Гц» группы «КАН 2» БФС и измерить не менее 30 значений расхождения шкалы времени резервного канала БФС со шкалой времени ЧК7-56.

• 7.3.9 Вычислить значение дТ^. расхождений шкалы времени изделия (Т^) относительно шкалы времени UTC (SU):

  дТ\ =    m-u^ic^sv) = АТ'      + ATw7-(J2C(sup                  (1)

  ^■T^KT-urcisu) ■ расхождение шка^ы времени ЧК7-56 относительно шкалы времени

где

UTC(SU), нормированное в эксплуатационной документации на приемник-компаратор (± 50 нс).

• 7.3.10 Вычислить среднее значение дТ и среднее квадратическое отклонение 5^:

ВТ 1 £

где N- количество проведенных измерений.

• 7.3.11 Вычислить расхождение шкал времени основного и резервного каналов изделия относительно шкалы времени UTC (SU) в режиме слежения за КА:

дг =        +1^(^г)² ■                                          (3)

• 7.3.12 Результаты поверки считать положительными, если значения абсолютной погрешности синхронизации собственной шкалы времени изделия относительно шкалы времени UTC (SU) в режиме автоматического управления частотой и шкалой времени находятся в пределах ± 5 мкс.

• 7.4                                                        по           О1нэ]^1нэ1г)

в режиме автоматического управления шкалой времени при интервале времени измерений 1 сутки

• 7.4.1 Относительную погрешность по частоте опорного генератора в режиме автоматического управления шкалой времени при интервале времени измерений 1 сутки определить методом компарирования частоты опорного генератора изделия и эталонных сигналов времени и частоты, передаваемых глобальной навигационной спутниковой системой ГЛОНАСС, с использованием приемника-компаратора ЧК7-56 по схеме, приведенной на рисунке 2.

• 7.4.2 Установить в исходное состояние и включить изделие в соответствии с разделом 6 ТСЮИ.461221.004 РЭ, ТСЮИ.4(51111.002. Включить основной канал «КАН 1» БФС в автоматический режим, резервный канал «КАН 2» БФС перевести в режим автономного функционирования.

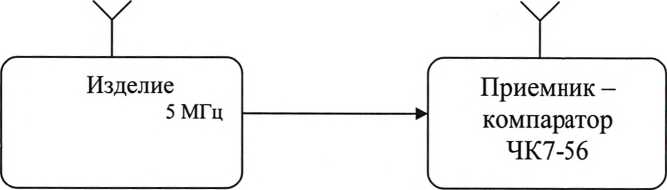

Рисунок 2

• 7.4.3 Подготовить к работе приемник-компаратор ЧК7-56 следующим образом:

- установить блок антенный и подключить антенный кабель (место установки блока антенного должно быть выбрано с учетом наличия прямой радиовидимости максимальной площади небесной полусферы. Блок антенный должен быть установлен так, чтобы верхняя полусфера не перекрывалась элементами окружающих конструкций и предметов);

• - подключить шнур питания к приемнику-компаратору ЧК7-56, обеспечив при этом надежное подключение прибора к линии защитного заземления через п^'эводную вилку шнура питания или с использованием соответствующего перехода, гарантирующего надежное заземление.

• - подключить кабель соединительный ВЧ ЯНТИ.685671.019 из состава комплекта прибора к разъемам «("IRb»,

• - включить шнур питания в сеть. Переключатель «СЕТЬ» должен при этом находиться в выключенном состоянии.

• - проверить подключение кабеля блока антенного и соединитель^ного кабеля между разъемами « (■IR ь» и      ь».

• 7.4.4 Переключатель «СЕТЬ» поставить в положение «ВКЛ» и убедиться в том, что приемник-компаратор ЧК7-56 устанавливается в режим «СТАНДАРТ ЧАСТОТЫ», загорается и через 2-3 с гаснет, перейдя в режим периодической подсветки, индикатор «ОТКАЗ», информирующий о начале процесса установления рабочего режима устройств и но]рмальной работе многофункционального приемного устройства (МПИ), загорается индикатор «СРНС», информирующий о работе прибора от образцового сигнала МПИ, а индикатор «СИНХР. R ь » находится в режиме периодической подсветки.

• 7.4.5 Подать на вход «-^^F ж» приемника-компаратора ЧК7-56 выходной сигнал с розетки «5 МГц» группы «КАН 1» БФС частотой 5 МГц.

На приемнике - компараторе ЧК7-56 выставить следующие режимы:

• 7.4.6 Прогреть компаратор до проведения измерений в течение 4 ч.

• 7.4.7 После прогрева приборов установить на приемнике-компараторе ЧК7-56 режим измерений относительного отклонения частоты опорного генератора - режим «ИЗМЕРЕНИЕ

за время измерения, равное 24 ч - режим «ВРЕМЯ 86400 СЕК».

• 7.4.8 По истечении 24 часов снять показания приемника-компаратора ЧК7-56 за время измерения «ВРЕМЯ 86400 СЕК».

• 7.4.9 Расчет относительной погрешности по частоте приемником-компаратором ЧК7-56 производится автоматически по формуле (4):

где: (Ф, -     - набег фазы за интервал времени измерений;

Т изм = Ti — T;-i - интервал времени измерений;

Z=l,2^,3... - номер отсчета фазы.

• 7.4.10 Результаты поверки считать положительными, если значения относительной погрешности по частоте опорного генератора в режиме автоматическог^о управления шкалой времени при интервале времени измерений 1 сутки находятся в пределах ± МО’Ю.

• 7.5 Определение среднего квадратического относительного отклонения частоты опорного генератора в режиме автоматического управления частотой и шкалой времени при интервале времени измерений 1000 с.

• 7.5.1 Определение среднего квадратического относительного огк.лонения частоты опорного генератора в режиме автоматического управления частотой и шкалой времени при интервале времени измерений 1000 с провести с помощью приемника-компаратора ЧК7-56 по схеме, приведенной на рисунке 2.

• 7.5.2 Установить в исходное состояние и включить изделие в соответствии с разделом 6 ТСЮИ.461221.004 РЭ, ТСЮИ.461111.002. Включить основной канал «КАН 1» БФС в автоматический режим, резервный канал «КАН 2» БФС перевести в режим ав'тономного функционирования.

• 7.5.3 Подготовить к работе приемник-компаратор ЧК7-56 следующим образом:

- установить блок антенный и подключить антенный кабель (место установки блока антенного должно быть выбрано с учетом наличия прямой радиовидимости максимальной площади небесной полусферы. Блок антенный должен быть установлен так, чтобы верхняя полусфера не перекрывалась элементами окружающих конструкций и предметов);

• - подключить шнур питания к приемнику-компаратору ЧК7-56, обеспечив при этом надежное подключение прибора к линии защитного заземления через проводную вилку шнура питания или с использованием соответствующего перехода, гарантирующего надежное заземление.

• - подключить кабель соединительный ВЧ ЯНТИ.685671.019 из состава комплекта прибора к разъемам «(-Жь»,

• - включить шнур питания в сеть. Переключатель «СЕТЬ» должен при этом находиться в выключенном состоянии.

• - проверить подключение кабеля блока антенного и соединительного кабеля между разъемами « (■Ж ь» и «-^^)R ь».

• 7.5.4 Переключатель «СЕТЬ» поставить в положение «ВКЛ» и убедиться в том, что приемник-компаратор ЧК7-56 устанавливается в режим «СТАНДАРТ ЧАСТОТЫ», загорается и через 2-3 с гаснет, перейдя в режим периодической подсветки, индикатор «ОТКАЗ», информирующий о начале процесса установления рабочего режима устройст^в и нормальной работе МПИ, загорается индикатор «СРНС», информирующий о работе прибора от образцового сигнала МПИ, а индикатор «СИНХР. R ь» находится в режиме периодической подсветки.

• 7.5.5 Подать на вход      X» приемника-компаратора ЧК7-56 выходной сигнал с розет

ки «5 МГц» группы «КАН 1» БФС частотой 5 МГц.

На приемнике - ^^^^заторе ЧК7-56 выставить следующие режимы:______

• 7.5.6 Прогреть компаратор до проведения измерений в течение 4 ч.

• 7.5.7 После прогрева приборов установить на приемнике-компараторе ЧК7-56 режим вычисления по данным измерений среднего квадратического относительного отклонения частоты опорного генератора - режим «ОПРЕДЕЛЕНИЕ Оу» за время измерения, равное 1000 с - режим «ВРЕМЯ 1000 СЕК».

• 7.5.8 По истечении 6 часов снять показания приемника-компаратора «оу» за время измерения «ВРЕМЯ 1000 СЕК».

• 7.5.9 Расчет среднего квадратического относительного отклонения частоты опорного     I

генератора приемником-компаратором ЧК7-56 произвести автоматически по формуле (5):          I

(5)

где: aoi - относительная вариация;

п - количество отсчетов

i= 1,2,3... - номер отсчета.

• 7.5.10 Результаты поверки считать положительными, если значение среднего ква,драти-ческого относительного отклонения частоты опорного генератора в режиме автоматического управления шкалой времени при интервале времени измерений 1000 с не превышает значения 5-Ю’11.

• 7.6 Определение средней квадратической относительной случа^йной вариации частоты в режиме автономного функционирования

• 7.6.1 Определение средней квадратической относительной случайной вариации частоты в режиме автономного функционирования провести с помощью приемника-компаратора ЧК7-56 по схеме, приведенной на рисунке 2.

• 7.6.2 Установить в исходное состояние и включить изделие в соответствии с разделом 6 ТСЮИ.461221.004 РЭ, ТСЮИ.‘^(51111.002. Включить основной и резервный каналы «КАН 1» и «КАН2» БФС в режим автономного функционирования.

• 7.6.3 Подготовить к работе приемник-компаратор ЧК7-56 следующим образом:

- установить блок антенный и подключить антенный кабель (место установки блока антенного должно быть выбрано с учетом наличия прямой радиовиди^м^ости максимальной площади небесной полусферы. Блок антенный должен быть установлен так, чтобы верхняя полусфера не перекрывалась элементами окружающих конструкций и предметов);

• - подключить шнур питания к приемнику-компаратору ЧК7-56, обеспечив при этом надежное подключение прибора к линии защитного заземления через пр^]водную вилку шнура питания или с использованием соответствующего перехода, гарантирующего надежное заземление.

• - подключить кабель соединительный ВЧ ЯНТИ.685671.019 из состава комплекта прибора к разъемам «(-Ж.ь», «"^)]Rb».

• - включить шнур питания в сеть. Переключатель «СЕТЬ» должен при этом находиться в выключенном состоянии.

• - проверить подключение кабеля блока антенного и соединительного кабеля между разъемами « (■>R ь» и «-►)R ь».

• 7.6.4 Переключатель «СЕТЬ» поставить в положение «ВКЛ» и убедиться в том, что приемник-компаратор ЧК7-56 устанавливается в режим «СТАНДАРТ ЧАСТОТЫ», загорается и через 2-3 с гаснет, перейдя в режим периодической подсветки, индика^т^ор «ОТКАЗ», информирующий о начале процесса установления рабочего режима устройст^в и нормальной работе МПИ, загорается индикатор «СРНС», информирующий о работе прибора от образцового сигнала МПИ, а индикатор «СИНХР. R ь » находится в режиме периодической подсветки.

• 7.6.5 Подать на вход «+)F х» приемника-компаратора ЧК7-56 выходной сигнал с розетки «5 МГц» группы «КАН 1» БФС частотой 5 МГц.

На приемнике - компараторе ЧК7-56 выставить следующие режимы:

• 7.6.6 Прогреть компаратор до проведения измерений в течение 4 ч.

• 7.6.7 После прогрева приборов установить на приемнике-компараторе ЧК7-56 режим вычисления по данным измерений средней квадратической относитель^ной вариации частоты опорного генератора - режим «ОПРЕДЕЛЕНИЕ о» за время измерений, равное 1 си 1000 с - режимы «ВРЕМЯ 1 СЕК» и «ВРЕМЯ 1000 СЕК» соответственное.

• 7.6.8 По                 11)0 с С1нят> псокпс^гн^я         1пи1^с^-^1^<^о^1^г^а^‘^^'то^^1 <«^» 3£1 вр^е^е^м! изхм^р^е^-

ний «ВРЕМЯ 1 СЕК».

• 7.6.8 По истечении 6 ч снять показания приемника-компаратора «о» за время измерений «ВРЕМЯ 1000 СЕК».

• 7.6.9 Расчет средней квадратической относительной вариации частоты опорного генератора приемником-компаратором ЧК7-56 производится автоматически по формуле (6):

п

1=2______________

«-2

где: сг^; - относительная вариация;

Q - средняя относительная вариация частоты, рассчитываемая по формуле (7);

п - количество отсчетов; /=1,2,3... - номер отсчета.

,=1 «

• 7.6.10 Резз^л^ьтаты гюовркк ссииаа'ь поооожиельньым^, еесл значснни сссддсе! кввддатииее ской относительной втриации частоты опорного генерааора в режиме твтономного функционирования при интервчоз времени инмереаий 1 с не прзвышчзт 2-10’11; при интеавчое вр-млни инмзрений 1000 с не пазвышают Г1О'1®.

• 8.1 При положительных результатах поверки изделия выдается свидетельство установленной формы.

• 8.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 8.3 Параметры, определенные при поверке, заносят в формуляр на изделие.

• 8.4 В случае отрицательных результатов поверки поверяемое изделие к дальнейшему применению не допуска^ет^ся. На него выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин забракования.



  О.А. Рудакова

  И.А. Дрига

Начальник отдела

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

Научный сотрудник

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

ссии»

Oiyr.

1 с и НООО с-^рж^1^мы «ВРЕМЯ 1 СЕК» и «ВРЕМЯ 1000 СЕК» ^соо^тв^етс^тв^енно.

• 7.⁶.8 Е^о                 l⁰^⁰ с снят^ь п^с^в^гз^а^и^и^я                                      «^с^» з^а          и^э^м^е^р^е^-

ний «ВРЕМЯ 1 СЕК».

• 7.⁶.⁸ По истечении ⁶ ч снять показания п^риемника-компа^ратора «о» за в^ремя изме^рени^й «ВРЕМЯ 1000 СЕК».

• 7.⁶.^{9 Р}а^счет с^редне^й квад^рати’ческо^й относительно^й ва^риации частоты опорного гене^ратора приемником-компаратором ЧК7-56 производится автоматически по формуле (6):

  Sx-n

  i=2______________

  и -2

(6)

где: с:г0. - относительная вариация;

Q - средняя относительная вариация частоты, рассчитываемая по формуле (7);

п - количество отсчетов;

i = 1, 2, 3... - номер отсчета.

< =                                              (7)

м "

• ^{7.6.10 Р}ез^ультат^ы поверки считать положительными, если значения с^ре^дне^й ква^дратической относительной вариации частоты опорного генератора в режиме автономного функционирования при интервале времени измерений 1 с не превышает 2-10'п; при интервале времени измерений 1000 с не превышают РЮ'1°.

~⁸.^{1 При пол}ожительных ^рез^ультатах пове^рки изделия вы^дается сви,^детельство ^установленной формы.

• ⁸.2 ^{На обо}р^от^но^й сто^роне св^^ете.льства о пове^рке записываются рез^ультаты пове^рки.

• ⁸.3 ^{Парамет}р^ы, оп^ре^деленные п^ри поверке, заносят в форм^уляр на из^делие.

⁸-4 ^В с^лучае от^рицательных ^рез^ультатов пове^рки пове^ряемое и^зделие к ^да^льне^йшем^у применению не допуск^а^ется. На него выдается извещение об его эк^{сплуатаци}н с у^казанием п^ри^чин за^бракования.

непригодности к дальнейшей
