Методика поверки «ГСИ. Угломеры с нониусом. Методика поверки» (МИ2131-90)

методики контроля и поверки

Москва 1991

ПЕРЕЧЕНЬ КНИГ контроля и поверки

© ВНИИизмерения, 1991

Сос 1 «(вител и S отдел с тандартиэации ВНИИиз^мерения -

Методики контроля и поверки СМИ> средств контроля и измерений <СКИ), вы— пус каемые с пециал изированными заводами Минстанкопрома СССР, сгруппированны по видам СКИ в сборнике из семи книгя В это издание вошли в основном все МИ,утвержденные на конец 1990 г.

Сборники дополнены техническими характеристиками СКИ,выпускаемых по техническим условиям <ТУ),что создает условия контроля и поверки при отсутствии ТУя

Порядок введения МИ на предприятии в соответствии с РД5О—661—88»

В книге 5 сборника помецены методики поверки и контроля уровней, угломеров и поверочных угольников.

Данный сборник МИ предназначен метрологических служб предприятий и панизаций отраслей машиностроения и панов Гос с тандарта.

Отзывы и предложения направлять по адресу; 129626, Москва, ул.Ново—Алексеевская 13, ВНИИизмерения. Тел. 282-91-10.

Дата введения 01.09.91

Вастояц^ рекомендация распространяется на угломеры с нониусом

по ГОСТ 5378 и устанавливает методику их первичной и периодической поверок.

1, ОПЕРАЦИИ ПОВЕРКИ

1.1. фи проведении поверки должны быть выполнены операххии ука-

Таблица 1

шкалы основания краем нониуса определять на трех угломерах

тии.

Допускается проверять размеры оггрихов шкалы основания и

до сборки угломеров.

Размеры штрихов шкалы основания и нониуса и значение перекры-

тия штрихов шкалы ^снования краем нониуса должны соответствовав

указанным в ГО^Т 5378.

ми 213b 90

5. 3. 3r Определение шероховатости измерительных поверхностей уг-

ломеров осуществляют визуальным сравнением с образцами шероховатости, или образцами деталей,или при помощи контактного профилографа-профилометра

Значение параметра шероховатости измерительных поверхностей Ra

должно соответствовать указанному в ГОСТ 5378.

5. 3. 4 Отклонение от плоскостности и прямолинейности из мери-

тельных поверхностей угломеров определяют лекальной линейкой, острое ребро которой прикладывают к измерительным поверхностям угломеров, и оцвкивают по значению просвета мелщу ними.

При ширине измерительных поверхностей угломеров от 5 мм и бо*-

лее лекальную линейку прикладывают также и по диагоналям исследуемой поверхности.

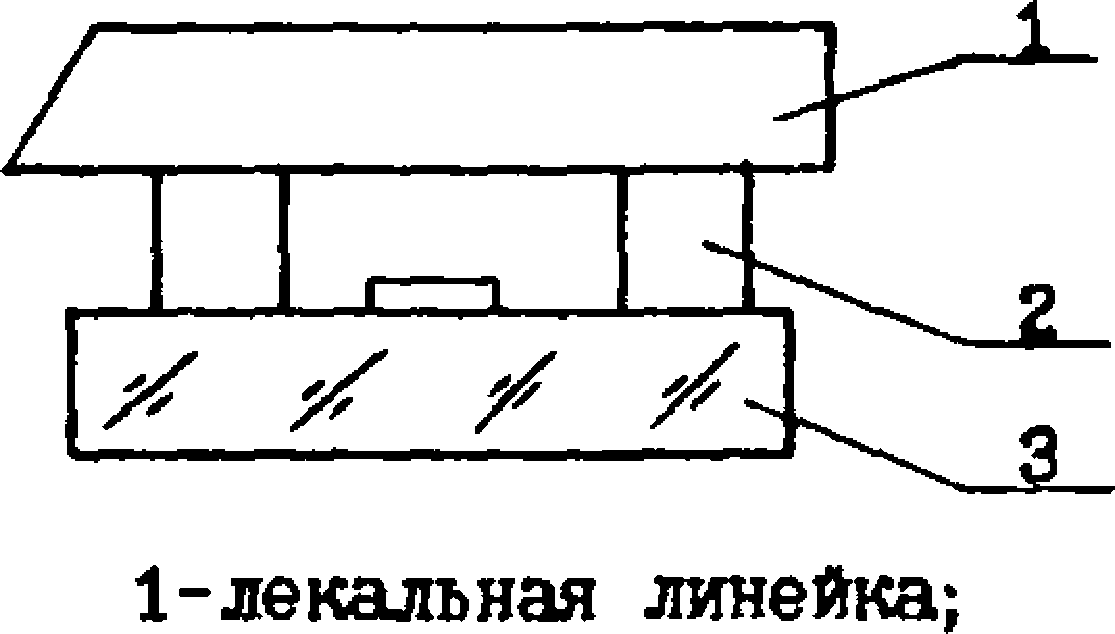

Значение просвета оценивают визуально сравнением ее с образца-

ми просвета. Образшз! просвета создают с помощью лекальной линейки, концевых мер длины и плоской стеклянной пластины для интерференционных измерений согласно черт. 1

2“концевые меры длины;

3“плоская стеклянная пластина

Черт.1

Допуски плоскостности и прямолинейности измерительных поверх-

ми 2131-90

ностей угломеров должны соответствовать значениям, указанным в ГОСТ 5378.

Просвет между измерительной поверхностью угломера и ребром ле-

кальной линейки не должен превышать просвета на образце.

6. 8. Б, Отклонения от параллельности измерительных поверхностей линейки угломера типа 3 и нониуса угломера типа 4 определяют рычажным микрометром.

Измерения расстояния между измерительными поверхностями проиа-

водят не менее чем в двух сечениях при длине измерительных поверхностей до 100 мм и трех сечениях - при длине более 100 мм.

Отклонение от параллельности определяют как разность между ма-

иболыпим и наименьшим измеренными значениями расстояний.

Отклонения от параллельности измерительных поверхностей линей

ки угломера типа 3 и нониуса угломера типа 4 не должны превывать допускаемых значений по ГОСТ 5378.

5.3.6. Погрешность угломеров (кроме нулевых положений)олределя-

ют при измерении призматических угловых мер За погревиость угломера принимают разность между показанием по угломеру и номинальным значением призматической угловой мера

Погрешность угломеров в нулевых положениях определяют при сов

мещении измерительных поверхностей в одной плоскости или иэмери-т ель ной поверхности и ребра лекальной линейки до их контакта. При получении просвета между ними просвет не должен превышать просвета на образце просвета по п. 5.3.4. Погрешность угломера в нулевом по-лохении определяют по показанию угломера.

ми Z13J-90

Погрешность угломера типа 1 с угольником определяют при углах □’’00'; ; 45°30*; бОЧО* ; 75^50*; 90°00' и 90^30'; без угольника с помощью лекальной линейки - при угле 180**,

Погрешность угломера типа 2 с угольником и линейкой определяют при углах О®00* ;15°10*; 30^20’; 45^30* И 50"00’ а без угольника с линейкой - при углах SO* 00*; 60’40'; 75*50' и 90*00*,

Погрешность угломера типа 3 определяют не менее чем в 7 точках круговой шкалы,размещенных равномерно по всей шкале основания, охватывая при этом различные точки нониуса, включая и угол 90*00*.

Погрешность угломера типа 4 определяют в двух положениях угловой меры (при контакте с левым и правым участком измерительной поверхности основания);

• 1) в положении при углах 45*30* и 90*00* (правый угол, образованный измерительными поверхностями правой стороны нониуса и основания угломера в соответствии с черт. 4 ГОСТ 5378);

• 2) в положении при угле 90*30'и 180 *с помощью лекальной линейки (левый угол).

Нулевыми положениями, в которых производится определение пог

решности угломеров, являются;

для угломеров типа 1 с угольником - положение при угле 0°00’,без угольника - при 180^00*;

для типа 2 с угольником и линейкой при угле 0^00*;

для типа 3 -при угле (fOQ' при двух положениях линейки относи-

тельно основания:

1) измерительная поверхность линейки лежит в одной плоскости с

основанием;

ми 213/-90

2) измерительная поверхность линейки и плоскость основания па-

раллельны и лежат в разных плоскостях. В этом случае при определении погрешности угломера указанные поверхности устанавливают параллельно друг другу. Допуск параллельности этих поверхностей для угломеров со значением отсчета по нониусу 5' равен 0,15мм на 100мм длины; со значением 10' - 0,30мм на 100мм длины. Отклонение от параллельности измерительной поверхнсти линейки и основания определяют по разности расстояний, измеренных рычажным микрометром в двух сечениях.

Цулевым положением угломера типа 4 является положение при 180**.

Погрешность угломеров всех типов не должна превышать допускае-

мых значений по ГОСТ 5378.

6. ОФОРМ/1£НИБ РЕЗУЛЬТАТОВ ПОВЕРКИ

б. 1. Положительные результаты первичной поверки угломеров

предприятие-изготовитель оформляет отметкой в паспорте, заверенной поверителем.

6. 2. На угломеры, признанные годными при государственной периодической поверке,выдают свидетельства по форме,установленном Госстандартом СССР,

6. 3. Положительные результаты периодической ведомственной поверки оформляют отметкой в документе, составленной ведомственной метрологической службой.

6. 4. Угломеры, не соответствующие требованиям настоящих рекомен-

даций,бракуют и к применению не допускают,при этом в паспорте производят запись о непригодности угломеров. Кроме того,выдают извещение о непригодности и изъятии из обращения и применения угломеров с указанием причин. Свидетельство аннулируют.

ПРИЛОЖЕНИЕ

Справочное

расстояния между краем нониуса

и основанием для

угломера исполнения 1

+0.009

Толщина щупа - 0,22 -0,005 мм;

Технические требования должны соответствовать ТУ2, 034. 225,

ми 213/-90

ИНООРМАЦИОНШЕ ДАННЫЕ

• 1. РАЗРАБОТАНА И ВНЕСЕНА 161нистерством станкостроительной и инструментальной промышленности СССР (ИОШиамерения)

ИСПОЛНИТЕЛИ; к. т. н. М. Б. ИЬбалина, Т. П Нвудачина

• 2. УТВЕРВДЕНА НПО "ИШИМ им. Д. а Менделеева"

ВВЕДЕНА В ДЕЙСТВИЕ С 01. 09. 91

• 3. Рекомендация соответствует СТ СЭВ 4567-84 в части угломеров с нониусом

• 4. Взамен ГОСТ 13006-67 в части угломеров с нониусом

• 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение ГОД, на который дана ссылка

аз. 2

а 4.1

а 4.1

аг. 1

аг. 1

а 2.1 Введение, пп. 5.1; 5. 3. 2;

5. 3. 3; 5. 3. 4; б. 3. 5 И Б. 3. 6.

аг. 1

аг. 1

аг. 1

аг. 1

аг.!

аг. 1

а 2.1

Приложение
