Методика поверки «ГСИ. ИЗМЕРИТЕЛИ ПАРАМЕТРОВ РЕЛЕЙНОЙ ЗАЩИТЫ РТЕ, Mentor 12» (Код не указан!)
Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»
(ФГУП «ВНИИМС»)
УТВЕРЖДАЮ
![Методика поверки. ГСИ. ИЗМЕРИТЕЛИ ПАРАМЕТРОВ РЕЛЕЙНОЙ ЗАЩИТЫ РТЕ, Mentor 12. ОЕИ Аналитика](mp_html/13501485856377d2d62c7a9_files/13501485856377d2d62c7a9-1.jpg)
С.В. Гусенков
2016 г.
ФГУП «ВНИИМС»
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ИЗМЕРИТЕЛИ ПАРАМЕТРОВ РЕЛЕЙНОЙ ЗАЩИТЫ PTE, Mentor 12Методика поверки г. Москва 2016
ВВЕДЕНИЕНастоящая методика устанавливает методы и средства первичной и периодических поверок измерителей параметров релейной защиты РТЕ, Mentor 12, изготавливаемых фирмой «EuroSMC, S.A.», Испания.
Измерители параметров релейной защиты РТЕ, Mentor 12 (далее - приборы) предназначены для воспроизведения и измерения:
-
- напряжения переменного и постоянного тока;
-
- силы переменного и постоянного тока;
-
- временных интервалов;
-
- частоты;
-
- фазового угла.
Межповерочный интервал - 2 года.
Допускается проведение первичной поверки приборов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.
Периодическая поверка приборов в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.
1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ-
1.1 При поверке выполняются операции, указанные в таблице 1.
-
1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.
Таблица 1 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1. Внешний осмотр |
7.2 |
Да |
Да |
2. Опробование |
7.3 |
Да |
Да |
3. Определение пределов допускаемой абсолютной погрешности воспроизведения напряжения переменного тока |
7.4 |
Да |
Да |
4. Определение пределов допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока |
7.5 |
Да |
Да |
5. Определение пределов допускаемой абсолютной погрешности измерения напряжения переменного тока |
7.6 |
Да |
Да |
6. Определение пределов допускаемой абсолютной погрешности измерения напряжения постоянного тока |
7.7 |
Да |
Да |
7. Определение пределов допускаемой абсолютной погрешности воспроизведения силы переменного тока |
7.8 |
Да |
Да |
8. Определение пределов допускаемой |
7.9 |
Да |
Да |
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
абсолютной погрешности воспроизведения силы постоянного тока | |||
9. Определение пределов допускаемой абсолютной погрешности измерения силы постоянного тока |
7.10 |
Да |
Да |
10. Определение пределов допускаемой абсолютной погрешности измерения временных интервалов |
7.11 |
Да |
Да |
11. Определение пределов допускаемой абсолютной погрешности воспроизведения частоты |
7.12 |
Да |
Да |
12. Определение пределов допускаемой абсолютной погрешности измерения частоты |
7.13 |
Да |
Да |
13. Определение пределов допускаемой абсолютной погрешности измерения фазового угла |
7.14 |
Да |
Да |
-
2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.
-
2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.
Таблица 2 - Средства поверки
Номер пункта методики поверки |
Тип средства поверки |
7.2-7.3 |
Визуально |
7.4 |
Вольтметр универсальный В7-78/1. Пределы измерений напряжения переменного тока от 0,1 до 750 В. Пределы допускаемой основной абсолютной погрешности от ± (0,0006-иизм. + 0,0003-Unp.). |
7.5 |
Вольтметр универсальный В7-78/1. Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной абсолютной погрешности от± (0,000045-иизм. + 0,00001-Unp.). |
7.6 |
Калибратор универсальный Fluke 9100. Диапазон воспроизведения напряжения переменного тока от 0 до 1050 В. Пределы допускаемой основной погрешности ± 0,025 %. |
7.7 |
Калибратор универсальный Fluke 9100. Диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В. Пределы допускаемой основной погрешности ± 0,004 %. |
7.8 |
Вольтметр универсальный В7-78/1. Пределы измерений напряжения переменного тока от 0,1 до 750 В. Пределы допускаемой основной абсолютной погрешности от ± (0,0006-иизм. + 0,0003-Unp.). Шунт токовый АКИП-7501. Номинальные токи 20 мА; 0,2 А; 2 А; 20 А; 200 А. Вид тока: постоянный и переменный с частотой от 50 до 400 Гц. |
Номер пункта методики поверки |
Тип средства поверки |
Номинальные сопротивления 10 Ом; 1 Ом; 0,1 Ом; 0,01 Ом; 0,001 Ом. Пределы допускаемой относительной погрешности шунта по сопротивлению на постоянном токе 0,01 % для токов 20 мА - 20 А, 0,02 % для тока 200 А. Пределы допускаемой относительной погрешности шунта по сопротивлению на переменном токе 0,1 %. | |
7.9 |
Вольтметр универсальный В7-78/1. Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной абсолютной погрешности от ± (0,000045-иизм. + 0,0000TUnp.). Шунт токовый АКИП-7501. Номинальные токи 20 мА; 0,2 А; 2 А; 20 А; 200 А. Вид тока: постоянный и переменный с частотой от 50 до 400 Гц. Номинальные сопротивления 10 Ом; 1 Ом; 0,1 Ом; 0,01 Ом; 0,001 Ом. Пределы допускаемой относительной погрешности шунта по сопротивлению на переменном токе 0,1 %. |
7.10 |
Калибратор универсальный Fluke 9100. Диапазон воспроизведения силы постоянного тока от 0 до 20 А (до 1000 А с токовой катушкой). Пределы допускаемой основной погрешности ± 0,01 %. |
7.11 |
Измеритель параметров цифровой Ф291. Диапазон измеряемых временных интервалов до 100000 мс. Кл. т. 0,005/0,004. |
7.12 |
Частотомер электронно-счетный 53131 А. Диапазон измеряемых частот от 0 до 225 МГц. Пределы допускаемой основной относительной погрешности измерения частоты ± 5-10'6. Максимальный уровень входного сигнала 5 В. Диапазон измеряемого периода от 4,44 нс до 10 с. |
7.13 |
Генератор сигналов специальной формы AFG-73051. Диапазон частот от 1 мкГц до 50 МГц. Погрешность установки частоты ± 110’6. Максимальный размах сигнала 10 В. |
7.14 |
Измеритель многофункциональный характеристик переменного тока PECy₽C-UF2-nT. Диапазон измерений фазового угла от - 180 до + 180 градусов. Пределы допускаемой абсолютной погрешности измерения фазового угла ±0,1 градуса. |
Таблица 3 - Вспомогательные средства поверки
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства поверки |
Температура |
от 0 до 50 °C |
± 1 °C |
Термометр ртутный стеклянный лабораторный ТЛ-4 |
Давление |
от 80 до 106 кПа |
± 200 Па |
Барометр-анероид метеорологический БАММ-1 |
Влажность |
от 10 до 100 % |
± 1 % |
Психрометр аспирационный М-34-М |
К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИК проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.
5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИПри проведении поверки должны соблюдаться следующие условия:
-
• температура окружающего воздуха (23 ± 5) °C;
-
• относительная влажность от 45 до 65 %;
-
• атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.
-
• напряжение питания переменного тока (220,0 ± 2,2) В; частота (50,0 ± 0,5) Гц.
Перед поверкой должны быть выполнены следующие подготовительные работы:
-
1. Проверены документы, подтверждающие электрическую безопасность.
-
2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.
-
3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.
7 ПРОВЕДЕНИЕ ПОВЕРКИ
7.1 Метрологические характеристики, подлежащие определению
Определению подлежат погрешности измерений, перечисленные в таблицах 4 - 7:
Таблица 4 - Метрологические характеристики измерителей РТЕ-50-СЕ, РТЕ-50-СЕ pro, РТЕ-50-СЕТ (для модификации РТЕ-50-СЕТ параметры указаны для одного канала)
Воспроизводимая/измеряемая физическая величина |
Диапазон измерений |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности |
Напряжение переменного тока |
0-6,250 В |
0,001 В |
± 0,005-U |
0-150,0 В |
0,1 В | ||
Напряжение переменного тока |
0-140,0* В |
0,1 В |
± (0,01-U + 1 е.м.р.) |
Сила переменного тока** |
0-0,330 А |
0,001 А |
± 0,005-1 |
0 - 8,000 А |
0,001 А | ||
0-25,00 А |
0,01 А | ||
0 - 50,00 А |
0,01 А | ||
Временной интервал |
0,001 - 99999 с |
0,001 с |
± (0,0001-t + 1 е.м.р.) |
Фазовый угол |
0-359,9 градусов |
0,1 градуса |
±0,5 градуса |
Примечание: * - с модулем РТЕ- |
7CN для модификации РТЕ-50-СЕ pro; |
** - только воспроизведение;
U - воспроизводимое/измеряемое напряжение, В; I - воспроизводимая сила тока, А;
t - измеряемый временной интервал, с;
е.м.р. - единица младшего разряда;
Таблица 5 - Метрологические характеристики измерителей РТЕ-100-С, РТЕ-100-С plus, РТЕ-100-С pro
Воспроизводимая/измеряемая физическая величина |
Диапазон (предел) измерений |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности |
Напряжение переменного тока |
10/20/40/200 В |
0,01/0,1 В |
± (0,01-U + 1 е.м.р.) |
Воспроизводимая/измеряемая физическая величина |
Диапазон (предел) измерений |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности |
Напряжение переменного тока |
0-250,0 В |
0,1 В |
± (0,01-U + 1 е.м.р.) |
Напряжение переменного тока |
0-300,0* В |
0,1 В |
± (0,01-U + 1 е.м.р.) |
Напряжение переменного тока |
0-140,0** В |
0,1 В |
± (0,01-U + 1 е.м.р.) |
Напряжение постоянного тока |
0-250,0 В |
0,1 В |
± (0,01-U + 1 е.м.р.) |
Напряжение постоянного тока |
0-350,0 В |
0,1 В |
± (0,01-U + 1 е.м.р.) |
Напряжение постоянного тока |
0-400,0* В |
0,1 В |
±(0,01-U + 1 е.м.р.) |
Сила переменного тока*** |
5/25/50/100 А |
0,001/0,01 А |
± (0,014 + 1 е.м.р.) |
Временной интервал |
0,001 -99999 с |
0,001 с |
± (0,0001 -t + 1 е.м.р.) |
Частота |
20 - 2000 Гц |
0,01/0,1/1 Гц |
± (0,003 + 1 е.м.р.) |
Фазовый угол**** |
0 - 359,9 градусов |
0,1 градуса |
± (2 + 1 е.м.р.) градуса |
Примечание: * - до 1000 В с модулем PTE-FCH;
Таблица 6 - Метрологические характеристики измерителей PTE-100-V, PTE-300-V (для
модификации PTE-300-V параметры указаны для одного канала)
Воспроизводимая/измеряемая физическая величина |
Диапазон измерений |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности |
Напряжение переменного тока |
0 - 6,250 В |
0,001 В |
± 0,005-U |
0-150,0 В |
0,1 В | ||
0-300,0 В |
0,1 В | ||
Сила переменного тока* |
0-0,330 А |
0,001 А |
± 0,005-1 |
0 - 8,000 А |
0,001 А | ||
Частота |
40-420 Гц |
0,01/0,1/1 Гц |
± (0,003 + 1 е.м.р.) |
Фазовый угол |
0 - 359,9 градусов |
0,1 градуса |
±0,5 градуса |
Примечание: * - только воспроизведение;
Таблица 7 - Метрологические характеристики измерителей Mentor 12 (параметры указаны для одного канала)
Воспроизводимая/измеряемая физическая величина |
Диапазон (предел) измерений |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности |
Напряжение переменного тока |
0- 150,000* В |
0,001 В |
± (0,001-U±0,0003-Un.) |
Напряжение переменного тока |
0 - 7,07 В |
0,0001 В |
± (0,0007-U ± 0,00015-Un.) |
Напряжение постоянного тока |
0-212,000* В |
0,001 В |
± (0,0025-U ±0,0005-Un.) |
Напряжение постоянного тока |
0- 10,000 В |
0,001 В |
± (0,0002-U ± 0,0002-Un.) |
Напряжение постоянного тока |
0- 10,000 В |
0,001 В |
± (0,001-U±0,0003-Un.) |
Напряжение постоянного тока |
48/125/250 В |
0,01 В |
± 0,05-Un. |
Сила переменного тока** (в режиме реверса) |
0-5,0 А |
0,0001 А |
± (0,002-1 ± 0,0005-1п.) |
Сила переменного тока** |
0 - 25,0 А |
0,0001 А |
± (0,001-I±0,0003-In.) |
Сила постоянного тока |
0-5,0 А |
0,0001 А |
± (0,0044 ± 0,00154п.) |
Воспроизводимая/измеряемая физическая величина |
Диапазон (предел) измерений |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности |
(в режиме реверса) | |||
Сила постоянного тока |
0-25,0 А |
0,0001 А |
±(0,002-1 + 0,0003-1п.) |
Сила постоянного тока |
0-20,000 мА |
0,001 мА |
± (0,0002-1 + 0,0002-1п.) |
Временной интервал |
0,0001 -99999 с |
0,0001 с |
± (0,00001 -t + 1 е.м.р.) |
Частота |
0 - 2000 Гц |
10’4/10‘5/10’6 Гц |
±0,0001-Fn. |
Фазовый угол |
0 - 359,9 градусов |
0,001 градуса |
±0,1 градуса |
Примечание: * - 5 А в режиме реверса (генератор тока);
** - только воспроизведение;
U -воспроизводимое/измеряемое напряжение, В;
Un. - верхний предел диапазона воспроизведений/измерений напряжения, В;
I - воспроизводимая сила тока, А;
In. - верхний предел диапазона воспроизведений/измерений силы тока, А;
t - измеряемый временной интервал, с;
Fn. - верхний предел диапазона измерений частоты, Гц;
е.м.р. - единица младшего разряда.
-
7.2 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:
-
1. Комплектность должна соответствовать руководству по эксплуатации.
-
2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.
-
3. Не должно быть механических повреждений корпуса, лицевой панели, ЖК-дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.
-
4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.
-
7.3 Опробование
Проверить работоспособность ЖКИ и функциональных клавиш. Режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.
При неверном функционировании прибор бракуется и подлежит ремонту.
Подтверждение соответствия программного обеспечения производить в следующем порядке:
-
1. Включить прибор.
-
2. Для модификации Mentor 12 зафиксировать версию встроенного ПО, установленного в приборе, отображаемую в стартовом экране. Она должна быть не ниже 1.0.
-
3. Для модификаций РТЕ-50-СЕ, РТЕ-50-СЕ pro, РТЕ-50-СЕТ, PTE-100-V, PTE-300-V при включении прибора в одном из дисплеев в течение 2 секунд будет отображаться цифра. Это номер контроллера. Еще через 2 секунды будет отображаться вторая цифра - это номер версии встроенного ПО. Она должна быть не ниже 1.0.
-
4. Для модификаций РТЕ-ЮО-С, РТЕ-ЮО-С plus, РТЕ-ЮО-С pro при включении прибора в одном из дисплеев в течение 2 секунд будет отображаться цифра, индицирующая номер версии встроенного ПО. Она должна быть не ниже 1.0.
При невыполнении этих требований поверка прекращается и прибор бракуется.
-
7.4 Определение пределов допускаемой абсолютной погрешности воспроизведения напряжения переменного тока
Определение погрешности проводить методом прямого измерения выходного напряжения прибора эталонным вольтметром.
В качестве эталонного вольтметра использовать вольтметр универсальный В7-78/1.
Определение погрешности производить в следующем порядке:
-
1. К выходу поверяемого прибора подключить вольтметр универсальный В7-78/1.
-
2. Перевести поверяемый прибор в режим воспроизведения напряжения переменного тока.
-
3. Перевести вольтметр в режим измерения напряжения переменного тока.
-
4. Провести измерения в точках, указанных в таблице 8. Для модификаций РТЕ-50-СЕТ, PTE-300-V, Mentor 12 измерения проводить для всех выходных каналов.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
AU = Ux-Uo (1)
где: Ux - показания поверяемого прибора, В;
Uo - показания эталонного прибора, В;
не превышают значений, указанных в п. 7.1.
При невыполнении этих требований, прибор бракуется и направляется в ремонт. Таблица 8
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
Частота |
РТЕ-50-СЕ, РТЕ-50-СЕ pro, РТЕ-50-СЕТ |
0-6,250 В |
1,25 В |
50 Гц |
6,25 В | |||
0- 150,0 В |
ЗОВ | ||
150 В | |||
РТЕ-50-СЕ pro |
0- 140,0 В |
7В | |
140 В | |||
РТЕ-ЮО-С, РТЕ-ЮО-С plus, РТЕ-ЮО-С pro |
0- 10,00 В |
1 В |
50 Гц |
5 В | |||
9В | |||
0 - 20,00 В |
2В | ||
10В | |||
20 В | |||
0-40,00 В |
4В | ||
20 В | |||
40 В | |||
0-200,0 В |
20 В | ||
100 В | |||
200 В | |||
0-250,0 В |
20 В | ||
100 В | |||
250 В | |||
РТЕ-ЮО-С plus, PTE-100-Cpro |
0- 140,0 В |
7В | |
140 В | |||
PTE-100-V, PTE-300-V |
0-6,250 В |
1,25 В |
50 Гц |
6,25 В | |||
0- 150,0 В |
ЗОВ | ||
150В |
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
Частота |
0-300,0 В |
60 В | ||
300 В | |||
Mentor 12 |
0 - 7,07 В |
0,3 В |
50 Гц |
7,07 В | |||
0- 150,000 В |
15 В | ||
40 В | |||
75 В | |||
110В | |||
ИОВ |
-
7.5 Определение пределов допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока
Определение погрешности проводить методом прямого измерения выходного напряжения прибора эталонным вольтметром.
В качестве эталонного вольтметра использовать вольтметр универсальный В7-78/1.
Определение погрешности производить в следующем порядке:
-
1. К выходу поверяемого прибора подключить вольтметр универсальный В7-78/1.
-
2. Перевести поверяемый прибор в режим воспроизведения напряжения постоянного тока.
-
3. Перевести вольтметр в режим измерения напряжения постоянного тока.
-
4. Провести измерения в точках, указанных в таблице 9. Для модификации Mentor 12 измерения проводить для всех выходных каналов.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
AU = Ux-Uo (2)
где: Ux - показания поверяемого прибора, В;
Uo - показания эталонного прибора, В;
не превышают значений, указанных в п. 7.1.
При невыполнении этих требований, прибор бракуется и направляется в ремонт. Таблица 9
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
РТЕ-100-С, РТЕ-100-С plus, РТЕ-ЮО-С pro |
0-250,0 В |
225 В |
0-350,0 В |
35 В | |
180 В | ||
330 В | ||
Mentor 12 |
0-10,00 В |
-0,1 В |
+ 10В | ||
-10 В | ||
48 В |
48 В | |
125 В |
125 В | |
250 В |
250 В | |
0-212,000 В |
+ 15 В | |
-15В | ||
+ 110В | ||
-ИОВ | ||
+ 212В | ||
-212В |
-
7.6 Определение пределов допускаемой абсолютной погрешности измерения напряжения переменного тока
Определение погрешности производить методом прямого измерения поверяемым прибором напряжения, воспроизводимого эталонной мерой - калибратором.
В качестве эталонной меры напряжения переменного тока использовать калибратор универсальный Fluke 9100.
Определение погрешности производить в следующем порядке:
-
1. Подключить к измерительным входам прибора калибратор.
-
2. Перевести калибратор в режим воспроизведения напряжения переменного тока.
-
3. Перевести поверяемый прибор в режим измерения напряжения переменного тока.
-
4. Провести измерения в точках, указанных в таблице 10.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
ди = их-и0 (3)где: Ux - показания поверяемого прибора, В;
Uo - показания эталонного прибора, В;
не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 10
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
Частота |
РТЕ-100-С, РТЕ-100-С plus, РТЕ-ЮО-С рю |
0 - 300,0 В |
10 В |
50 Гц |
150 В | |||
300 В |
-
7.7 Определение пределов допускаемой абсолютной погрешности измерения напряжения постоянного тока
Определение погрешности производить методом прямого измерения поверяемым прибором напряжения, воспроизводимого эталонной мерой - калибратором.
В качестве эталонной меры напряжения постоянного тока использовать калибратор универсальный Fluke 9100.
Определение погрешности производить в следующем порядке:
-
1. Подключить к измерительным входам прибора калибратор.
-
2. Перевести калибратор в режим воспроизведения напряжения постоянного тока.
-
3. Перевести поверяемый прибор в режим измерения напряжения постоянного тока.
-
4. Провести измерения в точках, указанных в таблице 11.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
AU = Ux-Uo (4)
где: Ux - показания поверяемого прибора, В;
Uo - показания эталонного прибора, В;
не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 11
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
РТЕ-ЮО-С, РТЕ-ЮО-С plus, РТЕ-ЮО-С pro |
0-400,0 В |
15 В |
125 В | ||
230 В | ||
Mentor 12 |
0- 10,00 В |
+ 9,09 В |
-8,91 В |
-
7.8 Определение пределов допускаемой абсолютной погрешности воспроизведения силы переменного тока
Определение погрешности проводить методом косвенного измерения выходного тока прибора с помощью эталонных шунта и вольтметра.
В качестве эталонного шунта использовать шунт токовый АКИП-7501, падение напряжения на шунте измерять вольтметром универсальным В7-78/1.
Определение погрешности производить в следующем порядке:
-
1. К выходу поверяемого прибора подключить шунт токовый АКИП-7501. К потенциальным зажимам шунта подключить вольтметр универсальный В7-78/1.
-
2. Перевести поверяемый прибор в режим воспроизведения силы переменного тока.
-
3. Перевести вольтметр в режим измерения напряжения переменного тока.
-
4. Провести измерения в точках, указанных в таблице 12. Для модификаций РТЕ-50-СЕТ,
РТЕ-300-V, Mentor 12 измерения проводить для всех выходных каналов.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
AI = Ix-Uo/R (5)
где: 1Х - показания поверяемого прибора, А;
Uo - значение падения напряжения на шунте, измеренное вольтметром В7-78/1, В;
R - номинальное сопротивление шунта АКИП-7501, Ом,
не превышают значений, указанных в п. 7.1.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.

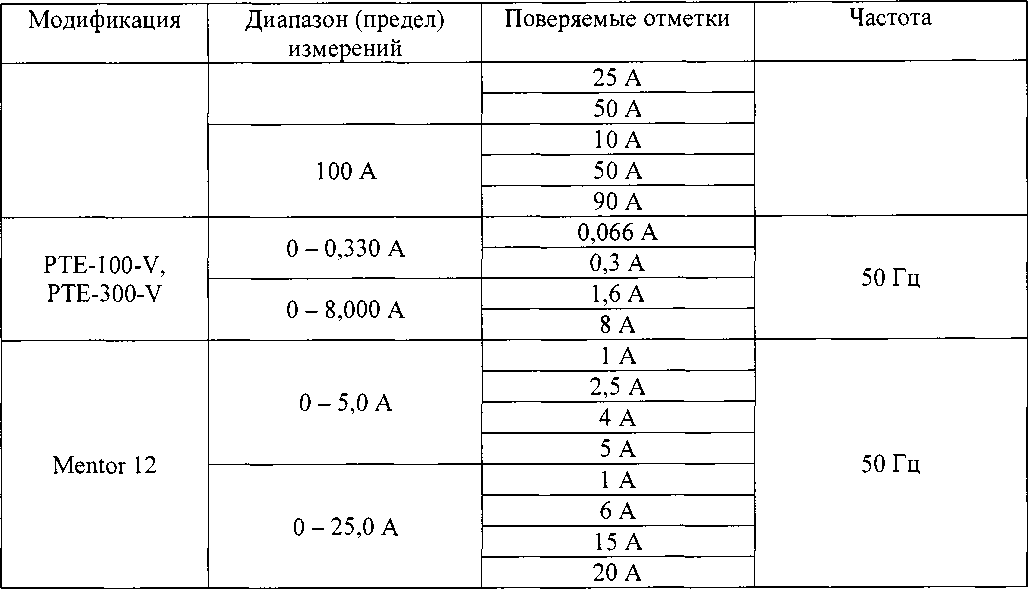

Таблица 12
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
Частота |
РТЕ-50-СЕ, РТЕ-50-СЕ pro, РТЕ-50-СЕТ |
0-0,330 А |
0,066 А |
50 Гц |
0,3 А | |||
0 - 8,000 А |
1,6 А | ||
8 А | |||
0-25,00 А |
5 А | ||
25 А | |||
0 - 50,00 А |
10 А | ||
50 А | |||
РТЕ-ЮО-С, РТЕ-ЮО-С plus, РТЕ-ЮО-С pro |
5 А |
0,5 А |
50 Гц |
2,5 А | |||
5 А | |||
25 А |
2,5 А | ||
12 А | |||
25 А | |||
50 А |
5 А |
![Методика поверки. ГСИ. ИЗМЕРИТЕЛИ ПАРАМЕТРОВ РЕЛЕЙНОЙ ЗАЩИТЫ РТЕ, Mentor 12. ОЕИ Аналитика](mp_html/13501485856377d2d62c7a9_files/13501485856377d2d62c7a9-2.png)
-
7.9 Определение пределов допускаемой абсолютной погрешности воспроизведения силы постоянного тока
Определение погрешности проводить методом косвенного измерения выходного тока прибора с помощью эталонных шунта и вольтметра.
В качестве эталонного шунта использовать шунт токовый АКИП-7501, падение напряжения на шунте измерять вольтметром универсальным В7-78/1.
Определение погрешности производить в следующем порядке:
-
1. К выходу поверяемого прибора подключить шунт токовый АКИП-7501. К потенциальным зажимам шунта подключить вольтметр универсальный В7-78/1.
-
2. Перевести поверяемый прибор в режим воспроизведения силы постоянного тока.
-
3. Перевести вольтметр в режим измерения напряжения постоянного тока.
-
4. Провести измерения в точках, указанных в таблице 13. Для модификации Mentor 12 измерения проводить для всех выходных каналов.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
AI = Ix-U0/R (6)
где: 1Х - показания поверяемого прибора, А;
Uo - значение падения напряжения на шунте, измеренное вольтметром В7-78/1, В;
R - номинальное сопротивление шунта АКИП-7501, Ом,
не превышают значений, указанных в п. 7.1.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 13
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
Mentor 12 |
0 - 5,0 А |
1 А |
2,5 А | ||
4 А | ||
5 А |
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
0-25,0 А |
1 А | |
6 А | ||
15 А | ||
20 А |
-
7.10 Определение пределов допускаемой абсолютной погрешности измерения силы постоянного тока
Определение погрешности производить методом прямого измерения поверяемым прибором силы тока, воспроизводимого эталонной мерой - калибратором.
В качестве эталонной меры силы постоянного тока использовать калибратор универсальный Fluke 9100.
Определение погрешности производить в следующем порядке:
-
1. Подключить к измерительным входам прибора калибратор.
-
2. Перевести калибратор в режим воспроизведения силы постоянного тока.
-
3. Перевести поверяемый прибор в режим измерения силы постоянного тока.
-
4. Провести измерения в точках, указанных в таблице 14.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
AI = 1х-1о
(7)
где: 1х - показания поверяемого прибора, А;
1о - показания эталонного прибора, А;
не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 14
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
Mentor 12 |
0 - 20,000 мА |
0 мА |
+ 18 мА | ||
- 18 мА |
-
7.11 Определение пределов допускаемой абсолютной погрешности измерения временных интервалов
Определение погрешности производить методом непосредственного сличения показаний поверяемого прибора с показаниями эталонного прибора.
В качестве эталонного секундомера используется измеритель параметров цифровой Ф291 или аналогичный. Началом поверяемого интервала времени является подача напряжения сети, инициируемая кнопкой «ПУСК» Ф291, на вход напряжения таймера поверяемого прибора, а окончанием - приход сигнала (замыкание контактов тумблера) на дискретный вход таймера поверяемого прибора, и останавливающий вход Ф291.
Определение погрешности проводить в следующем порядке:
-

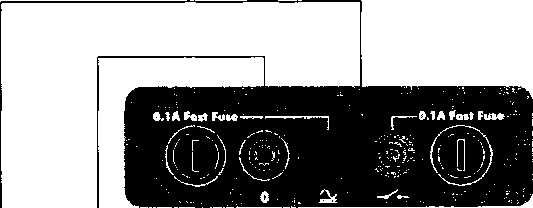

1. Собрать схему, приведенную на рис. 1
-
2. Установить органами управления поверяемого прибора пуск таймера по подаче напряжения на входы, а останов таймера - по замыканию сухого контакта.
-
3. Последовательно запуская и останавливая процесс измерения через интервалы времени, примерно соответствующие 1; 10 и 100 с снять показания поверяемого и эталонного приборов.
220 В
Тумблер
4 3
Контакт 1
(Стоп)
г ~ —i
; 2 1 ;
1 Цепь реле ■
Ф291
: Пуск :
Рис. 1
-
4. Результаты поверки прибора считаются удовлетворительными, если:
-
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
ЛТ = Тх-Т0 (8)
где: Тх - показания поверяемого прибора, с;
То - показания эталонного прибора, с;
не превышают значений, указанных в п. 7.1.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
-
7.12 Определение пределов допускаемой абсолютной погрешности воспроизведения
частоты
Определение погрешности проводить методом прямого измерения частоты прибора эталонным частотомером.
В качестве эталонного частотомера использовать частотомер электронно-счетный 53131А.
Определение погрешности производить в следующем порядке:
-
1. Подключить к измерительным выходам прибора частотомер.
-
2. Перевести поверяемый прибор в режим воспроизведения частоты синусоидального сигнала амплитудой 1 В.
-
3. Перевести частотомер в режим частоты синусоидального сигнала.
-
4. Провести измерения в точках, указанных в таблице 15.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
-
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
AF = Fx-F0 (9)
где: Fx - показания поверяемого прибора, Гц;
Fo - показания эталонного прибора, Гц;
не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 15
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
PTE-100-V, РТЕ-300-V |
20 - 2000 Гц |
50 Гц |
60 Гц | ||
300 Гц | ||
Mentor 12 |
20 - 2000 Гц |
50 Гц |
60 Гц | ||
400 Гц | ||
1000 Гц | ||
2000 Гц |
-
7.13 Определение пределов допускаемой абсолютной погрешности измерения частоты Определение погрешности производить методом прямого измерения поверяемым прибором частоты, воспроизводимой эталонной мерой - генератором частоты.
В качестве эталонной меры частоты использовать генератор сигналов специальной формы AFG-73051.
Определение погрешности производить в следующем порядке:
-
1. Подключить к измерительным входам прибора генератор.
-
2. Перевести генератор в режим воспроизведения частоты синусоидального сигнала амплитудой 1 В.
-
3. Перевести поверяемый прибор в режим измерения частоты.
-
4. Провести измерения в точках, указанных в таблице 16.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
AF - Fx - Fq
(Ю)
где: Fx - показания поверяемого прибора, Гц;
Fo - показания эталонного прибора, Гц;
не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 16
Модификация |
Диапазон (предел) измерений |
Поверяемые отметки |
РТЕ-ЮО-С, РТЕ-ЮО-С plus, РТЕ-ЮО-С pro |
20 - 2000 Гц |
50 Гц |
60 Гц | ||
400 Гц | ||
1000 Гц | ||
2000 Гц |
-
7.14 Определение пределов допускаемой абсолютной погрешности измерения фазового угла
Определение погрешности проводить методом прямого измерения фазового угла прибора эталонным фазометром.
В качестве эталонного фазометра использовать измеритель многофункциональный характеристик переменного тока РЕСУРС-иР2-ПТ.
Определение погрешности производить в следующем порядке:
-
1. Подключить к измерительным выходам прибора измеритель РЕСУРС-иР2-ПТ.
-
2. Перевести поверяемый прибор в режим воспроизведения напряжения переменного тока частотой 50 Гц. Установить режим синхронизации с питающей сетью.
-
3. Перевести измеритель PECYPC-UF2-nT в режим измерения фазового угла. На канал 1 измерителя подать напряжение с поверяемого прибора, на канал 2 - напряжение питающей сети.
-
4. Устанавливая на выходе поверяемого прибора фазовый сдвиг выходного напряжения, провести измерения в точках, указанных в таблице 17. Для модификаций РТЕ-50-СЕТ, PTE-300-V, Mentor 12 измерения проводить для всех выходных каналов.
-
5. Результаты поверки прибора считаются удовлетворительными, если:
- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:
Дф = (рх-фо (11)
где: (рх - показания поверяемого прибора, градусов;
<ро - показания эталонного прибора, градусов;
не превышают значений, указанных в п. 7.1 настоящей Методики.
При невыполнении этих требований, прибор бракуется и направляется в ремонт.
Таблица 17
Модификация |
Выходное напряжение |
Поверяемые отметки |
РТЕ-50-СЕ, РТЕ-50-СЕ pro, РТЕ-50-СЕТ |
100 В |
110 градусов |
РТЕ-ЮО-С plus, РТЕ-100-С pro |
100 В |
110 градусов |
PTE-100-V, РТЕ-300-V |
100 В |
110 градусов |
Mentor 12 |
100 В |
110 градусов |
При положительных результатах поверки на корпус прибора наносится знак поверки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.
При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей
** - с модулями PTE-FCL, PTE-FCN;
*** _ только воспроизведение;
**** _ КрОме модификации РТЕ-100-С;
U - воспроизводимое/измеряемое напряжение, В; I - воспроизводимая сила тока, А;
t - измеряемый временной интервал, с;
е.м.р. - единица младшего разряда.
U - воспроизводимое/измеряемое напряжение, В; I - воспроизводимая сила тока, А;
е.м.р. - единица младшего разряда.
поверки гасится, свидетельство о непригодности.
Начальник сектора отдела 206.1
ФГУП «ВНИИМС»
поверке аннулируется
и выдается извещение
![Методика поверки. ГСИ. ИЗМЕРИТЕЛИ ПАРАМЕТРОВ РЕЛЕЙНОЙ ЗАЩИТЫ РТЕ, Mentor 12. ОЕИ Аналитика](mp_html/13501485856377d2d62c7a9_files/13501485856377d2d62c7a9-4.jpg)
А.Ю. Терещенко
16
