Методика поверки «ГСИ.ИЗВЕЩЕНИЕ ОБ ИЗМЕНЕНИИ МЕТОДИКИ ПОВЕРКИ ТЕЧЕИСКАТЕЛЯ-СИГНАЛИЗАТОРА ТС-92 (ТС-92В)» (МП 79-95)

НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ

“Ф А Р М Э К”

ИЗВЕЩЕНИЕ ОБ ИЗМЕНЕНИИ

МЕТОДИКИ ПОВЕРКИ ТЕЧЕИСКАТЕЛЯ-СИГНАЛИЗАТОРА ТС-92 (ТС-92В)

МП 79-95

ИЗМЕНЕНИЕ № I

Главный метролог

НПП “ФАРМЭК”

ГП "Центр эталонов, стандартизации и метрологии"

• 1. Вводную фразу изложить в редакции: “Настоящая методика поверки распространяется на течеискатели-сигнализаторы ТС-92, ТС-92В и ТС-92ВМ” и далее по тексту.

• 2. Таблица 1 п.5.1, фразу “Проверка минимальной концентрации метана" заменить на “Проверка минимальной концентрации анализируемого газа”.

• 3. Таблица 1 п.5.2, убрать слова “по метану”.

• 4. Таблица 2 убрать строку

метан ГОСТ 5542-87   100%

• 5. Таблица 2 добавить строки

  Поверочная газовая смесь

  пропан

  воздух

  Поверочная газовая смесь

  водород-воздух

  ГСО 3968-87

  ГСО 3969-87 ТУ 2114-102-05015259-97

  ГСО 3945-87

  ГСО 3950-87 ТУ 2114-102-05015259-97

  0,24±0,02; 0,56±0,03

  0,012±0,001% об.доли

  0,48±0,03; 1,12±0,03

  0,01 ±0,001% об.доли

более 100% НКПР (5% об.доли метана, 2% об.доли пропана, 4% об.доли водорода)

• 6. п.7.3, подпункт 3, в конце добавить “(для прибора, настроенного на метан), 0,012% об.доли С₃Н₈ (для прибора, настроенного на пропан), 0,01% об.доли Н₂ (для прибора, настроенного на водород)”.

• 7. п.7.4, подпункт 3, после “0,03% об.доли СН₄” добавить: “(для прибора, настроенного на метан), 0,012% об.доли С₃Н₈ (для прибора, настроенного на пропан), 0,01% об.доли Н₂ (для прибора, настроенного на водород)”.

• 8. п.7.5.1, подпункт 2. Перед словами “Должна сработать” написать: “Для ТС-92 (ТС-92В) - должна сработать” и далее по тексту. После данного предложения вставить: “Для ТС-92ВМ - должна сработать прерывистая звуковая сигнализация и периодически включаться нижний светодиодный индикатор линейки”.

• 9. п.7.5.2. В первом предложении убрать слова “по метану”.

• 10. п.7.5.2, подпункт 1 изложить в следующей редакции: “на концентрацию, равную (1±0,4)% об.доли СН₄, (0,4±0,16)% об.доли C₃H_S или (0,8±0,32)% об.доли Н₂ настраивается третий снизу светодиодный индикатор (в приборах типа ТС-92, ТС-92В), четвертый снизу светодиодный индикатор (в приборах типа ТС-92ВМ)”.

• 11. п.7.5.2. подпункт 3. После “0,6% об.доли СН₄ добавить в скобках “(0,24% об.доли С₃Н₈, 0,48% об.доли Н₂)”. Перед словами “Должны включиться” вставить: “Для ТС-92 (ТС-92В) - должны включиться” и далее по тексту. В конце подпункта 3 добавить: “Для ТС-92ВМ - не более 8 с. происходит индикация на раста ни-я-ко+чцентрации,-после -чегодилжен включиться и постоянно гореть 2-й или 3-й светодиодный ИндиКатдр линейкй”.

стандартизации и метрологии

• 12. п.7.5.2, подпункт 4. После “1,4% об.доли СН₄” добавить в скобках “(0,56% об.доли С₃Н₈, 1,12% об.доли Н₂)”. Перед словами “При этом” вставить: “Для ТС-92 (ТС-92В) при этом” и далее по тексту. В конце подпункта 4 добавить: “Для ТС-92ВМ - не более 8 с. происходит индикация нарастания концентрации газа, после чего должен включиться и постоянно гореть 4-й светодиодный индикатор при постоянном звуковом сигнале”.

• 13. В п.7.5.2, добавить подпункт 5: “Если пробоотборник постепенно подносить к месту искусственно созданной утечки высокой концентрации (более 100% НКПР) анализируемого газа должны:

для ТС-92 (ТС-92В) - последовательно, снизу вверх загореться все 4 светодиодные индикатора при постоянном звуковом сигнале;

для ТС-92ВМ - поочередно, снизу вверх, загораться все светодиодные индикаторы линейки, после чего должен включиться и постоянно гореть 7-й светодиодный индикатор при постоянном звуковом сигнале”.

ГП "Центр эталонов, стандартизации и метрологии" г

ПРИЛОЖЕНИЕ 1

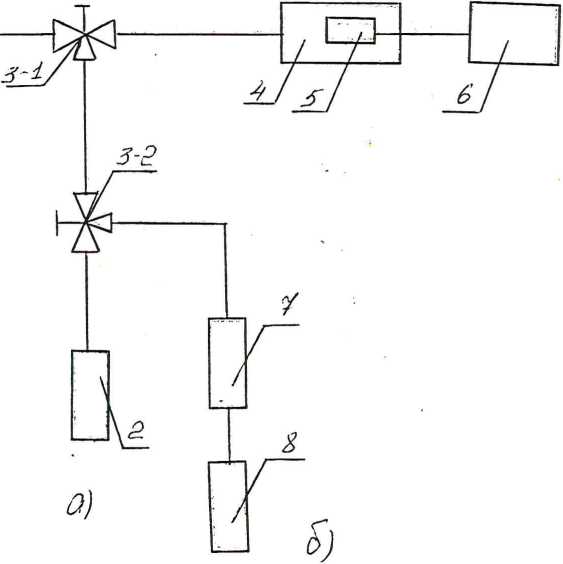

СХЕМА ПОДАЧИ ГАЗОВОЗДУШНОЙ СМЕСИ

• 1. Подушка с поверочной газовой смесью

• 2. Подушка с синтетическим воздухом

• 3. Кран соединительный КЗКБ-2,5

• 4. Сосуд для подачи газовоздушной смеси на датчик

• 5. Датчик поверяемого прибора

• 6. Поверяемый прибор

• 7. Колонка для очистки воздуха

• 8. Побудитель расхода воздуха

Примечания: 1. При отсутствии синтетического воздуха проверку допускается производить на очищенном воздухе (вариант б) или относительно окружающего воздуха, имеющего примеси в пределах санитарных норм; 2. Для приготовления поверочной газовой смеси концентрацией 0,03% об.доли метана можно использовать генератор газовых смесей 623 гр-0,ЗМ.
