ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ II МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ * ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ. МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ» (ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Морин

2016 г.

Государственная система обеспечения единства измерений

Анализаторы дымовых газов Testo 330i

Методика поверки

РТ-МП-3174-448-2016

• v .р-(о 5 0(2)4 г. Москва 2016 г.

Настоящая методика поверки распространяется на анализаторы дымовых газов Testo 330i (далее-анализаторы) фирмы «Testo AG» Германия и устанавливает методы и средства их первичной поверки и периодической поверки в процессе эксплуатации.

Интервал между поверками -1 год.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица I

№ п/п

Наименование операции

Номер пункта методики

Обязательность проведения операции при поверке

первичная

периодическая

1

Внешний осмотр

6.1

Да

Да

2

Опробование:

проверка        общего

функционирования;

проверка идентификационных признаков ПО

6.2

6.2.1

6.2.2

Да

Да

3

Определение     метрологических

характеристик:

определение    погрешности

измерений:

-по каналу Оз

-по каналу СО

-по каналу NO

6.3

6.3.1

Да

Да

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

  • 1.3 Допускается при первичной и периодической поверке на основании письменного заявления владельца, поверяемого СИ. производить поверку меньшего числа измерительных каналов. Соответствующие записи должны быть сделаны в свидетельстве о поверке.

2. СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2

№ пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

4

Термометр лабораторный ТЛ-4, ТУ 25-2021.003-88, диапазон измерений (0-50) °C. цена деления 0.1 °C

4

Психрометр аспирационный М-34М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон измерений относительной влажности от 10 до 100 %

4

Барометр-анероид БАММ-1 ТУ 25-11.1513-79, диапазон измерений атмосферного давления от 84 до 107 кПа

6.3

ГСО-ПГС (приложение 2) в баллонах под давлением

6.3

Секундомер СОС Пр-2-2, кл.З ТУ 25-1894.003-90, диапазоны измерений: 0-60 с. 0-60 мин

6.3

Ротаметр РМ-А-0.063ГУЗ, ГОСТ 13045-81

6.3

Вентиль точной регулировки ВТР-1, АГ1И4.463.002

6.3

Трубки ПВХ гибкие. ТУ-6-01-1196-79

  • 2.2 Допускается применение других средств измерений, не приведённых в таблице 2, но обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, а ГСО-ПГС в баллонах под давлением - действующие паспорта.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться следующие требования безопасности:

  • 3.1  Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.3 При работе с поверочными газовыми смесями в баллонах под давлением должны соблюдаться «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утверждённые Госгортехнадзором.

4. УСЛОВИЯ ПОВЕРКИ

4.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха. 0 С

  • - относительная влажность воздуха. %

  • - атмосферное давление. кПа

от 15 до 25

от 30 до 80

от 84 до 106,7

5. ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Перед проведением поверки баллоны с ПГС должны быть выдержаны в помещении, в котором проводят поверку, в течение 24 ч, поверяемый анализатор - в течение 2ч.

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие анализатора следующим требованиям:

  • - отсутствие дефектов, нарушающих сохранность маркировки:

  • - отсутствие на корпусе вмятин, нарушения покрытий, коррозионных пятен и других повреждений.

  • 6.2 Опробование.

    • 6.2.1 Проверка общего функционирования.

Проверку общего функционирования (вывод на дисплее мобильного устройства химических формул определяемых газов, единиц измерения, выбранного продукта и т.д.) проводят после установки соединения анализатора с мобильным устройством, самодиагностики и прогрева анализатора.

Результаты проверки считают положительными, если анализатор вышел на рабочий режим (отсутствует индикация ошибок на дисплее).

  • 6.2.2 Проверка идентификационных признаков ПО.

Проверка идентификационных признаков ПО анализатора проводится сличением номера версии, указанной в информационном меню прибора (Device Information Firmware version), с номером версии указанным в таблице 3.

Таблица 3

Идентификационное наименование ПО

fw 330i.bin

Номер версии (идентификационный номер)

V 1. х.ххх

Цифровой      идентификатор      ПО

(контрольная сумма исполняемого кода)

Не доступен для пользователя

Алгоритм     вычисления    цифрового

идентификатора ПО

Не доступен для пользователя

  • 6.3 Определение метрологических характеристик.

    • 6.3.1 Определение погрешности измерений.

      • 6.3.1.1 Определение погрешности измерений следует проводить следующим образом:

  • 1) собрать схему подачи ПГС. приведённую в приложении 1;

  • 2) подсоединить к схеме баллон с ПГС (приложение 2);

  • 3) вентилем точной регулировки установить расход газовой смеси таким образом, чтобы по ротаметру фиксировался небольшой сброс избытка ПГС;

  • 4) подсоединить к схеме анализатор и нажать на мобильном устройстве клавишу измерений;

  • 5)   поочередно пропустить через анализатор ПГС в следующей последовательности 1 -2-3-2-1 -3;

  • 6) каждую ПГС пропускать через анализатор не менее 3-х минут;

  • 7) по окончании измерений зафиксировать значения, отображаемые на дисплее мобильного устройства;

  • 8) рассчитать абсолютную погрешность Д измерений по формуле:

Д = А,-А0   (1)

  • 9) рассчитать относительную погрешность 8 (%) измерений по формуле:

А - А

8 = —^----— х 100. (%)  (2)

Ао

где Aj -показания анализатора, объемная доля, % или млн'1.

Ао -значение концентрации по паспорту на ПГС, объемная доля. % или млн'1.

Анализатор считается выдержавшим испытания, если по каждой ПГС абсолютная и относительная погрешность не превышает пределов, указанных в приложении 3.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 При проведении поверки анализатора составляется протокол, рекомендуемая форма которого приведена в приложении 4.

  • 7.2 Положительные результаты поверки оформляются свидетельством о поверке установленной формы по приказу Министерства промышленности и торговли Российской Федерации № 1815 от 02.07.2015 г.

  • 7.3 Знак поверки в виде наклейки наносится на свидетельство.

  • 7.4 При отрицательных результатах поверки применение анализатора запрещается и выдаётся извещение о непригодности.

Начальник лаборатории № 448

А.В. Квачёв

Ю.В. Шумихин

ФБУ «Ротест-Москва»

Ведущий инженер лаборатории № 448

ФБУ «Ротест-Москва»

Приложение 1

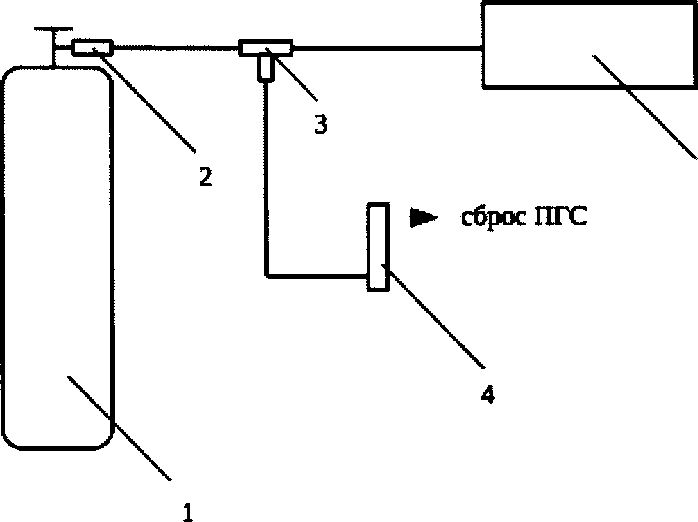

СХЕМА ПОДАЧИ ПГС ПРИ ПОВЕРКЕ Анализаторов дымовых газов Testo 330i

  • 1 - баллон с ПГС;

  • 2 - вентиль ВТР-1;

3- тройник;

  • 4 - ротаметр РМ-А-0,063ГУЗ;

  • 5 - анализатор Testo 330i

Приложение 2

ПОВЕРОЧНЫЕ ГАЗОВЫЕ СМЕСИ, ИСПОЛЬЗУЕМЫЕ ПРИ ПОВЕРКЕ Анализаторов дымовых газов Testo 330i

1) Канал Ог

Таблица П.3.1

№№ ПГС

Компонентный состав

Номинальное значение объёмной доли компонента, пределы допускаемого отклонения от номинального значения, %

Пределы допускаемой абсолютной погрешности, об. доля, %

№ГСО по реестру

1

ПНГ азот

-

-

-

2

O2+N2

9±0,5

± 0,1

10706

2015

3

O2+N2

18±0,6

±0,12

10706

2015

2) Канал СО (с Н2 компенсацией)

Таблица П.3.2

№№ ПГС

Компонентный

состав

Номинальное значение объёмной доли компонента, пределы допускаемого отклонения от номинального значения, млн’1

Пределы допускаемой абсолютной погрешности, млн’1

№ГСО по реестру

1

ПНГ азот

-

-

-

2

CO+N2

100±10

±4

10706

2015

3

CO+N2

7500±375

± 112

10706

2015

2) Канал СО (без Н2 компенсации)

Таблица П.3.3

№№ ПГС

Компонентный состав

Номинальное значение объёмной доли компонента, пределы допускаемого отклонения от номинального значения, млн'1

Пределы допускаемой абсолютной погрешности, млн'1

№ГСО по реестру

1

ПНГ азот

-

-

-

2

co+n2

100±10

±4

10706

2015

3

co+n2

3500±175

±66

10706

2015

3) Канал NO

Таблица П.З?

№№ ПГС

Компонентный

состав

Номинальное значение объёмной доли компонента, пределы допускаемого отклонения от номинального значения, млн'1

Пределы допускаемой абсолютной погрешности, млн'1

№ГСО по реестру

1

ПНГ азот

-

-

-

2

no + n2

100±10

±8

10707

2015

3

no + n2

2700±135

± 112

10707

2015

Приложение 3

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Анализаторов дымовых газов Testo 3 30i

Таблица П.4.1

Определяемый компонент

Диапазон измерений об. доля, %

Пределы допускаемой абсолютной погрешности измерений об. доля, %

о2

от 0 до 21

±0,3

Определяемый компонент

Диапазон измерений об. доля, млн'1

Пределы допускаемой погрешности измерений

Абсолютная, млн’1

Относительная, %

СО

от 0 до 8000

±10 (от 0 до 200)

±10 (свыше 200 до 8000)

СО

от 0 до 4000

±10 (от Одо 200)

±10 (свыше 200 до 4000)

NO

от 0 до 3000

±14 (от Одо 140)

±10 (свыше 140 до 3000)
