Методика поверки «УСТРОЙСТВА ДЛЯ РАСПРЕДЕЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ ЭЛЕКТРОННЬIЕ INDIV-X» (МП 208-048-2019 )

УТВЕРЖДАЮ

*■ о <

Й

Заместитель директора по зводственной метрологии

ФГУП "ВНИИМС” ^Н.В. Иванникова <5/^2019 г.

УСТРОЙСТВА ДЛЯ РАСПРЕДЕЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ ЭЛЕКТРОННЫЕ INDIV-X

Методика поверки

МП 208-048-2019

Москва, 2019

Настоящая методика распространяется на устройства для распределения тепловой энергии электронные INIDV-X, модификаций INDIV-X-10, INDIV-X-10T, INDIV-X-10RG, INDIV-X-10RTG, INDIV-X-10M, INDIV-X-10U (далее - распределители), изготавливаемые ООО «Завод № 423», г. Богородицк, Тульской области, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 10 лет.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

3 СРЕДСТВА ПОВЕРКИ

• 3.1 Основные средства поверки:

• - термопреобразователь сопротивления с диапазоном измерений от 0 до плюс 110°С, абсолютная погрешность измерения температуры не более ±0,5 °C;

• - измеритель температуры (преобразователь сигналов термометров сопротивления) с диапазоном измерений от 0 °C до плюс 110 °C, с пределом допускаемой абсолютной погрешности для термопреобразователя платинового с номинальным сопротивлением 100 Ом не более ±0,2 °C;

• - воздушный либо жидкостный термостат с диапазоном задания температур от 25°C до 75 °C, со стабильностью поддержания температуры не хуже 0,3 °C

• 3.2 Вспомогательные средства поверки:

• - адаптер для конфигурирования фирмы «Danfoss»;

• - прибор для измерений относительной влажности и температуры воздуха с диапазоном измерений влажности от 30 до 80 % с пределами абсолютной погрешности не хуже ±6 %, а также диапазоном измерений температуры от 15 °C до 25 °C с абсолютной погрешностью не более ±0,5 °C;

• - прибор для измерений атмосферного давления в диапазоне от 84 до 107 кПа с абсолютной погрешностью не более ±1 кПа;

• - персональный компьютер с предварительно установленным интерфейсом конфигуратора.

• 3.3 При проведении поверки распределителей применяемые основные и вспомогательные средства поверки должны быть поверены, т.е. иметь действующие свидетельства о поверке или записи в паспортах с датой и подписью поверителя и с нанесенным оттиском клейма поверителя.

• 3.4 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 4.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.3.019 -92, «Правил технической эксплуатации электроустановок потребителей», «Правил техники безопасности при эксплуатации электроустановок потребителей».

• 4.2 Любые подключения к электросети производить только при отключенном напряжении питания.

• 4.3 К поверке допускаются лица, освоившие работу с распределителями и применяемыми средствами поверки, изучившие настоящую методику поверки и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном порядке.

• 5.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, °C                        20 ± 5

• - относительная влажность окружающего воздуха, %             от 30 до 75

• - атмосферное давление, кПа                                    от 84,0 до 106,7

• - напряжение питания, В                                       220*{J

• - частота питающей сети, Гц                                    50 ± 1

• 5.2 Применяемые средства поверки и поверяемые распределители должны быть защищены от вибраций и ударов.

• 6.1 Первичная поверка

  • 6.1.1. Допускается выборочная первичная поверка до ввода в эксплуатацию.

Выборка образцов распределителей производится в соответствии с положениями ГОСТ Р ИСО 2859-1-2007. Приемлемый уровень качества AQL=2,5 (2,5% процент несоответствующих единиц продукции в партии). Уровень контроля - S-4 специальный.

В соответствии с ГОСТ Р ИСО 2859-1-2007 (Таблицы 1 и 2А) в зависимости от объема партии, количество представленных на поверку образцов, приемочное и браковочное числа должны соответствовать таблице 2 настоящей методики поверки.

Таблица 2- Объем выборки, приемочные и браковочные числа.

• 6.1.2 В соответствии с ГОСТ 18321-73 выбор образцов производится случайным образом из различных частей партии, равномерно распределенных в ней.

• 6.1.3 Подготавливают средства поверки и устройства в соответствии с указаниями, изложенными в эксплуатационной документации на данные средства поверки и устройства. Затем каждый образец устройств, отобранных в выборку, проверяют в соответствии с разделом 7.

• 6.2 Периодическая (в т.ч. внеочередная) поверка

• 6.2.1 Периодической поверке подлежат все 100% устройств.

• 6.2.2 Подготавливают средства поверки и устройства в соответствии с указаниями, изложенными в эксплуатационной документации на данные средства поверки и устройства. Затем каждый образец устройств проверяют в соответствии с разделом 7.

• 7.1 Внешний вид

При проведении внешнего осмотра должно быть проверено соответствие распределителя следующим требованиям:

• - устройство должно быть представлено на поверку с эксплуатационной документацией, входящей в комплект поставки (паспорт; руководство по эксплуатации - на партию устройств).

• - устройство должно быть чистым и не иметь механических повреждений на корпусе и лицевой панели;

• - на устройстве должна быть следующая маркировка:

• ■  модификация распределителя;

• ■  серийный номер распределителя;

• ■  нижний предел температуры

• ■  верхний предел температуры t_max;

• ■  товарный знак;

• ■  знак соответствия (единый знак обращения продукции на рынке Евразийского экономического союза);

• ■  знак утверждения типа средств измерений.

При обнаружении механических дефектов, а также несоответствия маркировки вышеприведенным требованиям определяется причина замеченных расхождений. До устранения несоответствий Распределитель к поверке и дальнейшему использованию не допускается.

• 7.2 Опробование и проверка соответствия программного обеспечения.

• 7.2.1 Запустить интерфейс конфигуратора, выполнить вход (учетная запись «Администратор», пароль по умолчанию «123»), открыть вкладку:

• •  «INIDV-X-10R» - для устройств модификаций INDIV-X-10RG, INDIV-X-10RTG INDIV-X-10T, INDIV-X-10M;

• •  либо «INDIV-X-Ю» - для устройств модификаций INDIV-X-10, INDIV-X-10U.

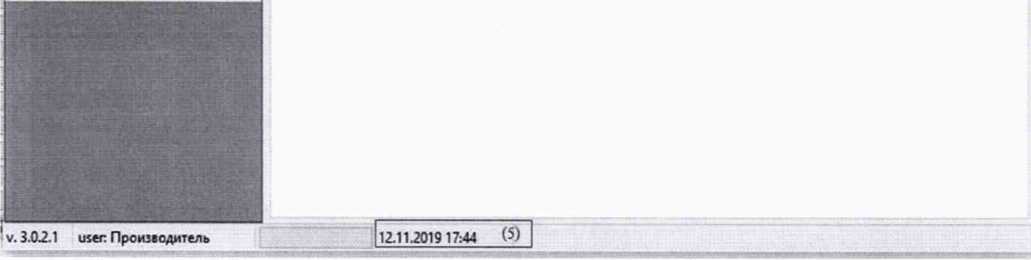

Внешний вид интерфейса конфигуратора приведен на Рисунке 1.

• 7.2.2 При проведении первичной поверки:

В соответствии с руководством по эксплуатации при помощи адаптера конфигурирования, а также интерфейса конфигуратора, считать данные с устройства:

• - серийный номер устройства (1);

• - версия ПО (2);

• - информация о статусе устройства («Хранение») и кода ошибки («0») (3);

• - текущие показания устройства (4);

• - текущие время и дата (5);

• - дата конца расчетного периода (6).

  Вкладки интерфейса конфигуратора для считывания параметров



  INDIV-X-CONF

  Файл Прибор Параметры jfl Выход

  Параметры содзыетыя			INOIV-X -Pulse		7, ROIV-X-10R	.Т, ПОГУ-Х-Ю	M)IV-X-Test []§ Производство
  1	Порт: [ЕВ		Оперативные параметры:						Конфигурируемые параметры:
  	Открыть порт СОМ 1			Наименование параметра		Зма-<ег»«е			Наименовал* параметра         Значение
  	Порт СОМ1 закрыт»			Сер1**«яй номер		0	(1)		Состояние прибра               Хранение         v
  	Соед1«е»«е не установлено'			Версия ПО		1.00	(2)		Стартовые показалтя прибора    0
  ; » Общие параметры				Статус прибора ил< код ошибки		----5---------	(3)		Дата расчета (Контрольная дата) . .           (б)
  				Текущее показание температуры		0			Текущее время                  !
  » INDIV-X-Pulse				^Текущее показание счвтчеса		0	(4) |		Текущая дата
  » WIV-X-10R		Mi
  	» INDIV-X-10								Заводские параметры (КЗ и К4):
  	Прочзтать далеме								Наименование параметра         Значеч*
  									Коэффициент КЗ                1
  	Записать дагееяе
  									Коэффициент К4                 1.15
  	Прервать чтете/заг»кь
  	Установить системное время								i;----                 —
  	» UOIY-X-Test



  Рисунок 1

• 7.2.3 При проведении периодической (в т.ч. внеочередной) поверки:

Статус устройства должен соответствовать значению «Ошибка», а код ошибки соответствовать значению, отличному от значения «О».

В соответствии с руководством по эксплуатации при помощи адаптера конфигурирования, а также интерфейса конфигуратора перевести устройство в режим «Хранение»:

• - в окне «Состояние прибора» выбрать режим «Отключен»;

• - нажать кнопку «Записать данные»;

• - дождаться смены значения «Егг» на дисплее прибора на значение «SLEEP».

После чего считать данные с устройства:

• - серийный номер устройства (1);

• - версия ПО (2);

• - информация о статусе устройства («Хранение») и кода ошибки («О») (3);

• - текущие показания устройства (4);

• - текущие время и дата (5);

• - дата конца расчетного периода (6).

• 7.2.4 Результат подтверждения соответствия программного обеспечения считается положительным, если полученный номер версии программного обеспечения средства измерений соответствует номеру версии программного обеспечения, указанному в разделе «Программное обеспечение» описания типа средства измерений, а серийный номер в конфигураторе совпадает с серийным номером, указанным на маркировке устройства.

7.3. Определение относительной погрешности измерений интегральной величины Е

Проверку относительной погрешности измерений интегральной величины Е проводят, сравнивая температурные показания распределителя с показаниями эталонного термометра. Проверку проводят при температуре 55°C.

При проведении поверки распределителей в воздушный или жидкостной термостат вставляют вставку из алюминиевого сплава или латуни с фрезерованной гранью шириной около 100 мм. Вставка должна иметь канал для помещения эталонного термометра и прижимы для поверяемых распределителей. На вставку устанавливают поверяемые устройства.

В термостате устанавливают контрольное значение температуры, фиксируют по установившимся показаниям измеренную устройством температуру t_m и температуру, измеренную при помощи эталонного термометра 1_ЭТ.

Рассчитывают относительную погрешность накопления показаний распределителей S, в процентах по формуле:

Распределители признаются годными, если выполняется условие:

6 < 5%

• 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

  • 8.1 Анализ результатов при первичной поверке

• 8.1.1 Если число несоответствующих единиц в выборке менее или равно приемочному числу Ас, результат поверки считают положительным и всю партию распределителей признают годной.

• 8.1.2. Если число несоответствующих единиц равно или превышает браковочное число Re, партию распределителей признают негодной при выборочном контроле и проводят поверку каждого распределителя из данной партии.

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 Результаты поверки заносят в протокол по произвольной форме.

  • 9.2 При положительных результатах поверки оформляют свидетельства о поверке в соответствии с требованиями приказа Минпромторга РФ № 1815 от 02.07.2015 на каждый распределитель из партии (по требованию) или делают соответствующую запись в паспорте распределителя. Знак поверки наносится на свидетельство о поверке и на паспорт.

  • 9.3 При отрицательных результатах поверки распределители к применению не допускаются, выдается извещение о непригодности к применению в соответствии с требованиями приказа Минпромторга РФ № 1815 от 02.07.2015 с указанием причин и изъятием их из обращения, свидетельство о поверке аннулируют, имеющиеся знаки поверки гасят, или делают соответствующую запись в паспорте распределителя.
