УСТАНОВКИ ИЗМЕРИТЕЛЬНЫЕ ДЛЯ ПРОГРУЗКИ ПЕРВИЧНЫМ ТОКОМ РЕТОМ™-ЗОКА
Методика поверки
БРГА.441322.025-02 МП г. Видное 2017 г.
1 Вводная часть-
1.1 Настоящая методика поверки распространяется на установки измерительные для прогрузки первичным током РЕТОМ™-30КА (далее - установки), производства ООО «НПП «Динамика», и устанавливает методы и средства их первичной и периодической поверки.
-
1.2 Первичная поверка проводится до ввода в эксплуатацию, а также после ремонта.
-
1.3 Периодическая поверка проводится в процессе эксплуатации и хранения.
-
1.4 Форма протокола поверки установок приведена в приложении Б.
-
1.5 Далее в тексте применяется только термин «поверка», под которым подразумевается поверка или калибровка.
-
1.6 Межповерочный интервал - 4 года.
Поверка установок должна проводиться в объеме и последовательности, указанных в таблице 1.
Таблица 1
Наименование операции |
Обязательность проведения при поверке |
Номера пунктов методов поверки | |
первичной* |
периодической | ||
Внешний осмотр |
+ |
+ |
8.1 |
Проверка сопротивления защитного соединения |
+ |
+ |
8.2 |
Проверка электрического сопротивления изоляции |
+ |
+ |
8.3 |
Проверка электрической прочности изоляции |
+ |
- |
8.4 |
Опробование |
+ |
+ |
8.5 |
Подтверждение соответствия программного обеспечения |
+ |
+ |
8.6 |
Определение нормируемых метрологических характеристик: - определение основных абсолютных погрешностей измерения |
+ |
+ |
8.7 8.7.2 |
напряжения постоянного и переменного тока - определение основной абсолютной погрешности измерения |
+ |
+ |
8.7.3 |
силы переменного тока -определение абсолютной погрешности измерения угла фазо- |
+ |
+ |
8.7.4 |
вого сдвига синусоидального сигнала -определение абсолютной погрешности измерения времени |
+ |
+ |
8.7.5 |
Примечание: * - При выпуске из производства и после ремонта. |
3 Средства поверки
3.1 При проведении поверки рекомендуется применять средства поверки, указанные в таблице 2.
Таблица 2
№ п/п |
Наименование операции поверки |
Номер пункта методики поверки |
Наименование эталонных средств измерений и вспомогательного оборудования |
1 |
Внешний осмотр |
Визуально |
Продолжение таблицы 2 | |||
№ п/п |
Наименование операции поверки |
Номер пункта методики поверки |
Наименование эталонных средств измерений и вспомогательного оборудования |
2 |
Проверка сопротивления защитного соединения |
Миллиомметр Е6-25. Предел измерения сопротивления 200 мОм, погрешность ± (0,0003 ^Хизм+ 0,015 мОм) | |
3 |
Проверка электрического сопротивления изоляции |
8.3 |
Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ-6000. Предел измерения сопротивления 1000 МОм, погрешность ± 5 % |
4 |
Проверка электрической прочности изоляции |
8.4 |
Устройство измерительное электрической прочности и сопротивления изоляции РЕТОМ-6000. Испытательное напряжение до 2 кВ, 50 Гц, 0,25 кВА, погрешность ± 2 % |
5 |
Опробование |
8.5 |
Трансформатор тока измерительный лабораторный ТТИ-200. Диапазон первичного тока от 20 до 36000 А, Ктном = 200, погрешность ±0,01 %. Мультиметр цифровой 34401A. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100; 750 В, диапазон частоты от 10 Гц до 100 кГц, погрешность ± (0,06% Хизм.+ 0,03% Хпред). |
6 |
Подтверждение соответствия программного обеспечения |
8.6 |
Визуально |
7 |
Определение нормируемых метрологических характеристик |
8.7 | |
7.1 |
Определение основных абсолютных погрешностей измерения напряжения постоянного и переменного тока |
8.7.2 |
Калибратор универсальный Н4-11. Диапазон воспроизведения напряжения постоянного тока от 0,1 мВ до 600 В, погрешность ± (0,1% Хизм.+0,03% Хпред.) Диапазон воспроизведения напряжения переменного тока от 1 мВ до 600 В, диапазон частоты от 20 Гц до 10 кГц, погрешность ± (0,3% Хизм.+0,1% Хпред.). Мультиметр цифровой 34401A. Пределы измерения напряжения переменного тока 0,1; 1; 10; 100; 750 В, диапазон частоты от 10 Гц до 100 кГц, погрешность ± (0,06% Хизм.+ 0,03% Хпред). |
Продолжение таблицы 2 | |||
№ п/п |
Наименование операции поверки |
Номер пункта методики по верки |
Наименование эталонных средств измерений и вспомогательного оборудования |
7.2 |
Определение основной абсолютной погрешности измерения силы переменного тока |
8.7.3 |
Калибратор универсальный Н4-11. Диапазон воспроизведения силы переменного тока от 0,1 мА до 2 А, на частоте 20 Гц - 1 кГц, ПОГреШНОСТЬ ± (0,002^Хизм+0,0003^Хпред) Амперметр переменного тока ЦА8500/1. Пределы измерения силы переменнОгО тОка 0,1; 0,25; 0,5; 1; 2,5 А, класс тОчнОсти 0,1. Амперметр переменнОгО тОка ЦА8500/2. Пределы измерения силы переменнОгО тОка 2,5; 5; 10; 20; 50 А, класс тОчнОсти 0,1. ТрансфОрматОр тОка измерительный лабОратОрный ТТИ-200. ДиапазОн первичнОгО тОка От 20 дО 36000 А, Ктном = 200, погрешность ±0,01 %. ТрансфОрматОр тОка УТТ-5М. Диапазон первичного тока от 15 до 600 А, вторичный ток 5 А, класс точности 0,2. Мультиметр цифровой 34401A. Пределы измерения силы переменного тока 1; 3 А, диапазон частоты от 3 Гц до 5 кГц, погрешность ± (0,15% Хизм.+ 0,06% Хпред). |
7.3 |
Определение основной абсолютной погрешности измерения угла фазового сдвига синусоидального сигнала |
8.7.4 |
Комплекс программно-технический измерительный РЕТОМ-51. Госреестр № 58259-14. Прибор электроизмерительный эталонный многофункциональный «Энергомонитор 3.1 КМ». Диапазон измерения углов фазового сдвига сигналов от 0 до 360°, погрешность ±0,01° |
7.4 |
Определение абсолютной погрешности измерения времени |
8.7.5 |
Измеритель параметров реле цифровой Ф291. Пределы измерения интервалов времени 10000; 1000000 мс, погрешность ± [0,005+0,004(Хпред/Хизм -1)] |
-
3.2 В случае отрицательного результата проверки хотя бы по одному пункту поверку прекращают, а установки считаются непригодными к применению. Поверка не производится до устранения выявленных замечаний.
-
3.3 Допускается проведение поверки установок с применением эталонных средств измерений и вспомогательного оборудования, не указанных в таблице 2, но обеспечивающих определение и контроль метрологических характеристик поверяемых установок с требуемой точностью.
Допускается проводить проверку электрической прочности изоляции установок до поверки. В этом случае повторные испытания по этой позиции не проводят.
-
3.4 Допускается проведение поверки отдельных измерительных каналов установок, в соответствии с заявлением владельца СИ, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.
-
3.5 Допускается проведение периодической поверки нескольких диапазонов и поддиапазонов измерений (воспроизведения) установок на основе письменного заявления
-
4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.
-
4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.
-
4.3 Перед проведением операций поверки поверителю необходимо изучить руководство по эксплуатации на данные установки.
-
5.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей", ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 22261-94, указаниями по безопасности, изложенными в руководстве по эксплуатации установок и технической документации на применяемые эталонные средства измерения и вспомогательное оборудование.
-
5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.
-
5.3 Внешние подключения следует производить согласно схеме подключения установок при отключенных источниках тока и напряжения.
Поверку установок следует проводить в нормальных условиях:
температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм. рт. ст.) напряжение питающей сети ипит, В частота сети, Гц
20+5
40-80 (без конденсации влаги)
84-106,7 (630-800)
380+38
50+1
- отсутствие вибрации, тряски, ударов, влияющих на работу установок;
-
- отсутствие внешних электрических и магнитных полей, превышающих установленные нормы по электрооборудованию для измерения, управления и лабораторного применения;
-
- рабочее положение блоков - горизонтальное.
-
7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;
-
- выдержать установки в условиях окружающей среды, указанных в п.6, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6;
-
- подготовить к работе средства измерения, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны).
При внешнем осмотре должно быть установлено:
- наличие руководства по эксплуатации и паспорта на поверяемые установки;
- соответствие комплектности установок эксплуатационной документации;
- отсутствие повреждений, влияющих на работу установок:
- проверить энкодер и кнопки выключателей на возможность их нажатия (они должны иметь ход);
- проверить выключатель «Сеть» и переключатель «Установка тока / Работа» на возможность их переключения;
- отсутствие внутри корпуса блоков посторонних предметов или незакреплённых деталей (не должно быть постороннего шума при манипуляциях с блоками (поступательные, вращательные движения)).
Результаты испытаний считаются удовлетворительными, если выполнены все вышеуказанные требования.
-
8.2 Проверка сопротивления защитного соединения
Сопротивление защитного соединения блока регулировочного следует проверять между клеммой заземления и металлическими частями корпуса, которые могут оказаться под напряжением.
Сопротивление защитного соединения блоков трансформаторных следует проверять между контактом «земля» вилки сетевого шнура и металлическими частями корпуса, которые могут оказаться под напряжением.
Измерение проводить с помощью миллиомметра Е6-25.
Результаты испытаний считаются удовлетворительными, если сопротивление защитного соединения не превышает 0,1 Ом.
-
8.3 Проверка электрического сопротивления изоляции
Измерение сопротивления изоляции блоков проводить при выключенном питании по ГОСТ 22261-94 с помощью устройства измерительного электрической прочности и сопротивления изоляции РЕТОМ-6000 (далее по тексту - РЕТОМ-6000). Проверяемые цепи и значение испытательного напряжения приведены в таблице 3.
При проведении испытаний следует закоротить контакты внутри группы между собой:
-
- контакты вилки сетевого шнура (кроме контакта заземления),
-
- выводы розеток БТ1 и БТ2 для подключения трансформаторных блоков (кроме контактов заземления);
-
- контакты вилок для подключения трансформаторного блока к блоку регулировочному (кроме контакта заземления),
-
- входы/выходы (клеммы) в каждой группе проверяемых цепей установок.

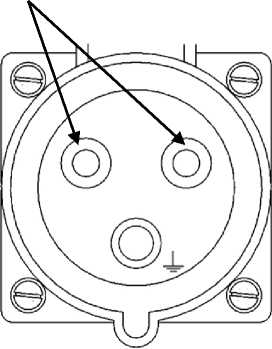

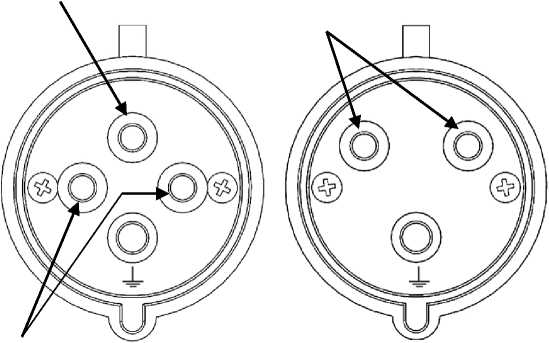

Контакты вилок и розеток установок приведены на рисунке 1.
Результаты испытаний считаются удовлетворительными, если сопротивление изоляции не менее 20 МОм.
Таблица 3
Электрическая цепь установки |
Испытательное напряжение, В | |||
для измерения электрической прочности изоляции |
для измерения сопротивления изоляции относительно корпуса | |||
относительно корпуса |
относительно сети |
относительно друг друга | ||
Блок регулировочный | ||||
Сеть |
2200 |
— |
— |
1000 |
Входы PV1 |
2200 |
2200 |
— |
1000 |
Входы РА2 |
500 |
2200 |
— |
500 |
Входы PV1, РА2 |
— |
— |
2200 |
1000 |
Входы секундомера «К1» и «К2» |
2200 |
2200 |
2200 |
1000 |
Блок трансформаторный | ||||
Сеть |
2200 |
— |
— |
1000 |
Выходы вторичных обмоток 1 и 2 |
500 |
2200 |
500 |
500 |
Примечание - «Сеть» - контакты вилки сетевого шнура (кроме контакта заземления), розетки БТ1 и БТ2 для подключения трансформаторных блоков (кроме контактов заземления), контакты вилки для подключения блока трансформаторного к блоку регулировочному (кроме контакта заземления); «корпус» - клемма защитного заземления блока регулировочного, контакт заземления вилки для подключения блока трансформаторного к блоку регулировочному. |

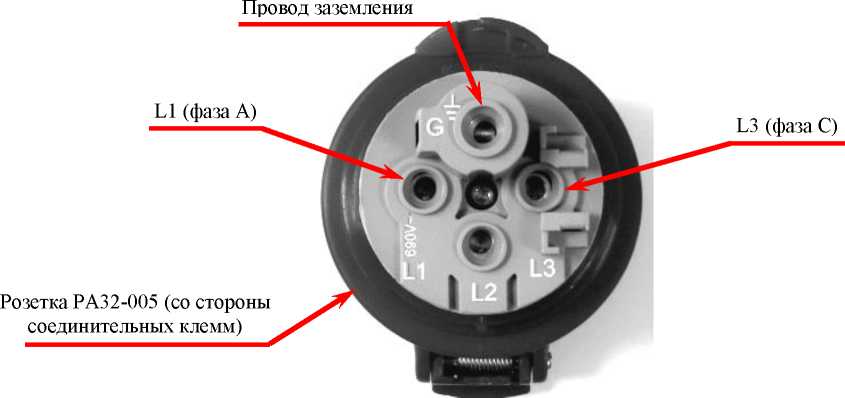

Рисунок 1 - Контакты вилок и розеток установок
-
8.4 Проверка электрической прочности изоляции
Проверку электрической прочности изоляции проводить при выключенном питании по ГОСТ 22261-94 с помощью РЕТОМ-6000 при подключенном к установкам сетевом шнуре. Сетевой выключатель установок должен находиться в положение «Вкл».
Проверяемые цепи и значения испытательного напряжения приведены в таблице 3.
При проведении испытаний следует закоротить контакты внутри группы между собой:
- контакты вилки сетевого шнура (кроме контакта заземления),
- выводы розеток БТ1 и БТ2 для подключения трансформаторных блоков (кроме контактов заземления);
- контакты вилок для подключения трансформаторного блока к блоку регулировочному (кроме контакта заземления),
- входы/выходы (клеммы) в каждой группе проверяемых цепей установок.
Контакты вилок и розеток установок приведены на рисунке 1.
Результаты испытаний считаются удовлетворительными, если во время испытаний не произошло пробоя или перекрытия изоляции.
-
8.5 Опробование
-
8.5.1 При опробовании проверяется работоспособность регулировочных и трансформаторных блоков установок в соответствии с руководством по эксплуатации БРГА.441322.025 РЭ.
-
8.5.2 При наличии двух трансформаторных блоков опробование проводить поочередно для каждого трансформаторного блока.
При подготовке к работе необходимо выполнить следующие действия:
- установить регулировочный и трансформаторные блоки (1 или 2 в зависимости от комплекта поставки) на приборной передвижной стойке СПП-30КА-3;
- закрепить регулировочный и трансформаторные блоки с помощью ремней крепления (из комплекта стойки СПП-30КА-3);
- произвести заземление блока регулировочного;
- подключить трансформаторный блок к регулировочному блоку;
- подключить пульт дистанционного управления к блоку регулировочному (разъем расположен на задней панели блока).
ПРИМЕЧАНИЕ - Работа установок связана с выдачей больших токов, которые генерируют электромагнитные поля, вредные для здоровья человека при продолжительном воздействии. Поэтому, при выдаче тока в течение 1 с и более, при запуске и отключении тока следует использовать пульт дистанционного управления и находиться при этом на расстоянии 3 - 5 м от схемы испытания.
Внимание!
После включения установок загорается экран (информационный индикатор) измерителя. В течение некоторого времени после включения на табло отображается номер установок и версия программного обеспечения, согласно руководству по эксплуатации БРГА.441322.025 РЭ
Информационный индикатор может работать в двух режимах: режиме измерения и режиме работы с меню.
В режиме работы с меню индикатор отображает несколько строк с пунктами меню. В нижней строке отображается значение параметра выделенного меню. С помощью энкодера осуществляется переход по пунктам меню вверх и вниз. Нажатие на энко-дер осуществляет переход к выбору параметра выделенного пункта меню. Выбор параметра осуществляется вращением энкодера. Подтверждение выбора осуществляется нажатием на энкодер.
- подключить вилку регулировочного блока к розетке, входящей в состав ЗИП и подключенной к сети питания 380 В согласно Приложению В;
-
- перевести переключатель «Установка тока/Работа» - в положение «Работа»;
-
- включением автоматического выключателя «СЕТЬ» установок подать напряжение питания 380 В;
-
- длительным нажатием на энкодером «Управление» зайти в меню;
-
- прокручивая энкодер, перейти к пункту меню «Время выдачи», установить время выдачи «5 с»;
-
- перейти к пункту меню «Номер схемы», выбрать схему «1»;
-
- перейти к пункту меню «Ступени», выбрать ступень «8/8»;
-
- нажать «Сброс» для выхода из меню;
-
- нажать «Пуск»;
-
- одновременно зафиксировать показания на вольтметре PV1 (U1) и РV2 (U2), предварительно убедившись, что напряжение на вольтметре PV1 стабильно;
-
- найти расчетное значение напряжения на вольтметре PV2 по формуле:
U2 расч. = U1 / Кт, (1),

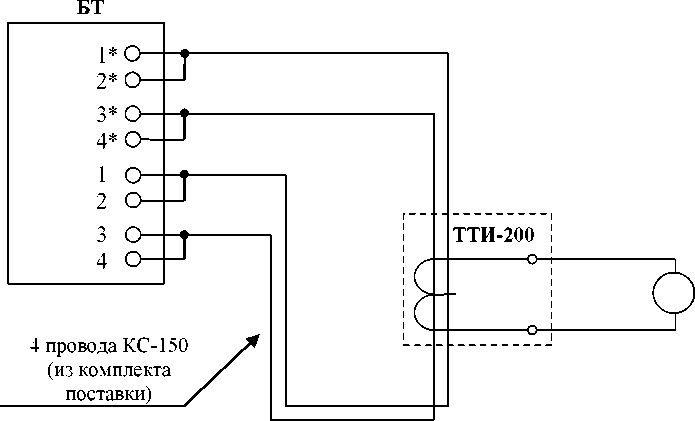

где Кт - коэффициент трансформации. Для схемы, приведенной на рисунке 2, Кт = 95 (в соответствии с руководством по эксплуатации на установки БРГА. 441322.025 РЭ);
-
- должно выполняться неравенство:
(U2 расч. - 1 %) < U2 < (U2 расч. + 1 %) (2);
-
- перевести выключатель «СЕТЬ» в положение «Выкл».
Если неравенство (2) не выполняется, повторить проверку, предварительно убедившись, что напряжение сети стабильно.
РЕТОМ-30КА
РЕТОМ-30КА

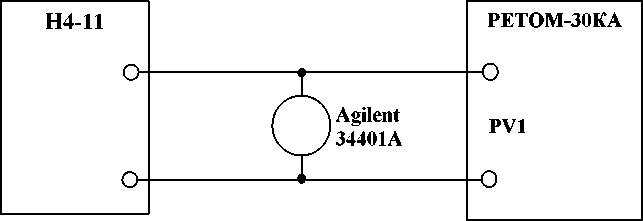

где PV1 и PV2 - Agilent 34401A

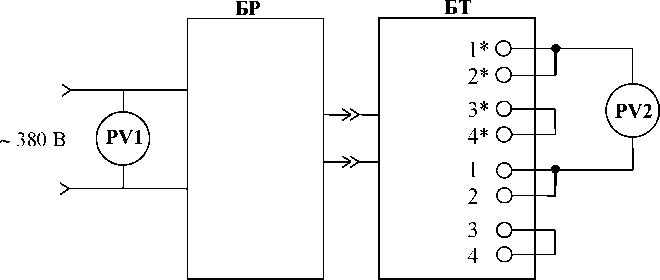

Рисунок 2 - Проверка выходного напряжения холостого хода
Результаты проверки считаются положительными, если выполняется неравенство (2).
- включением автоматического выключателя «СЕТЬ» подать напряжение питания 380 В;
- перевести переключатель «Установка тока/Работа» - в положение «Установка то-
ка»;
-
- нажатием на энкодер «Управление» зайти в меню;
-
- в пункте меню «Номер схемы» выбрать номер схемы «1», для подтверждения выбора нажать на энкодер;
-
- перейти к пункту меню «Время выдачи» и установить «1 с» - 1 секунду, для подтверждения выбора нажать на энкодер;
-
- перейти к пункту меню «Настройки», нажать на энкодер и в подменю «Работа» выбрать режим испытания: «Автомат», для подтверждения выбора нажать на энкодер;
-
- перевести индикатор в режим измерения, нажав два раза на кнопку «Сброс»;
-
- настроить Agilent 34401A (последовательность действий указана в примечании ниже);
РЕТОМ-30КА
Agilent
34401A

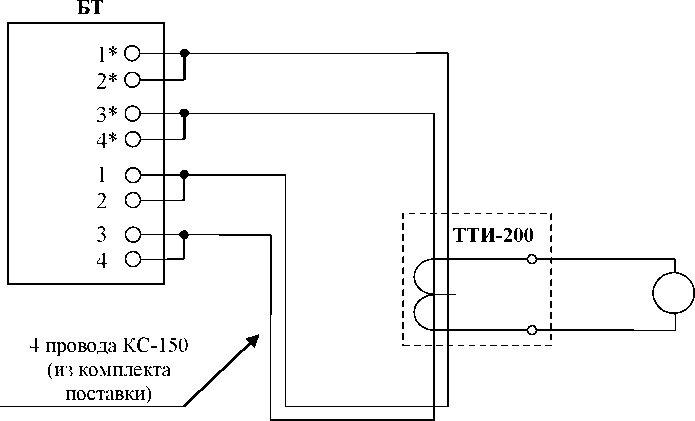

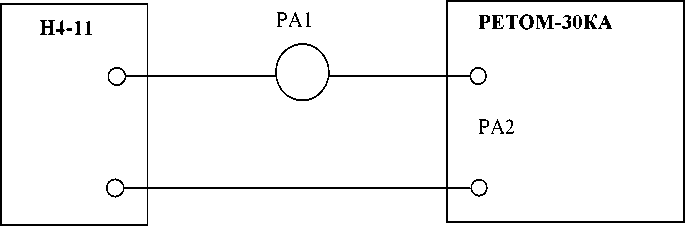

Рисунок 3 - Проверка выходного тока
-
- нажать кнопку «ПУСК/СТОП» (кнопка доступна как на лицевой панели блока регулировочного, так и на пульте дистанционном, входящем в комплект поставки). После процедуры размагничивания магнитопроводов установки, будет произведена подача на испытуемый объект короткого импульса тока. Индикатор будет показывать значение устанавливаемого тока;
-
- вращать ручку энкодера для увеличения или уменьшения тока, пока не будет достигнут устанавливаемый выходной ток ~300 А. Число грубых и точных ступеней тока отображается при этом в правом нижнем углу индикатора;
-
- нажать кнопку «СТОП»;
-
- установить переключатель «Установка тока/Работа» в положение «Работа»;
-
- нажать кнопку «ПУСК»;
-
- убедиться по показаниям амперметра, что значение выдаваемого тока укладывается в допустимый диапазон с погрешностью не более ± 10 %;
-
- нажать кнопку «Сброс»;
-

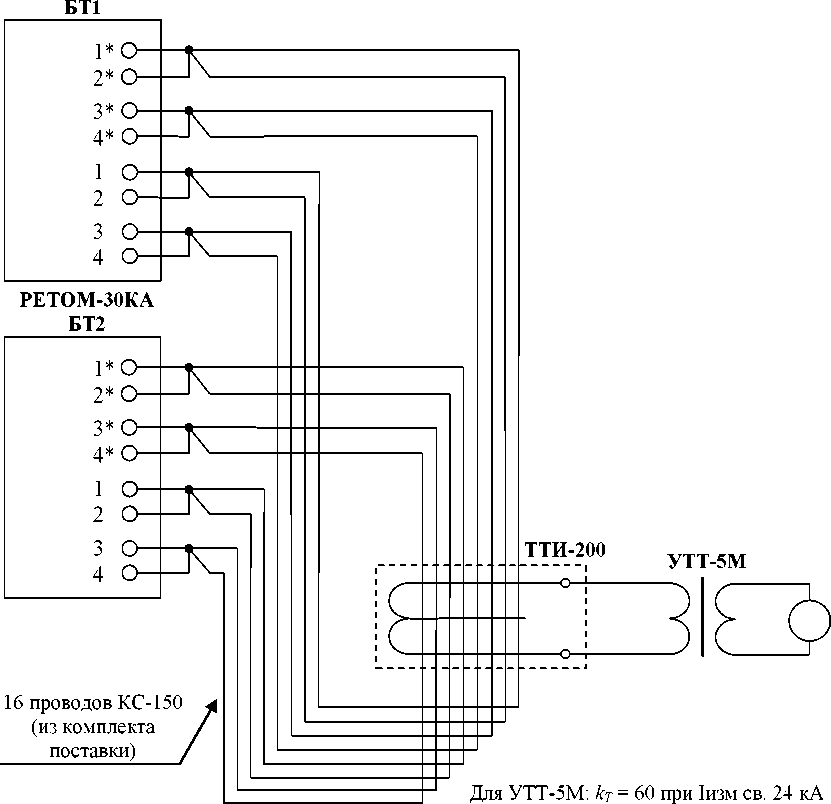

- при наличии двух трансформаторных блоков отключить первый блок, подключить второй и по аналогии провести измерения;
-
- разобрать схему.
«СЕТЬ»
а) Розетка для подключения блока трансформаторного (БТ1 и БТ2)
не используется «СЕТЬ»
«СЕТЬ»
б) Вилка сетевого шнура блока регулировочного
в) Вилка для подключения блока трансформаторного к блоку регулировочному
ПРИМЕЧАНИЕ: Для того чтобы измерить выходной переменный ток установок, необходимо установить следующие настройки для Agilent 34401A:
- выбрать режим измерения переменного тока поочередным нажатием кнопок «Shift» и «AC I»;
-чтобы зайти в «TRIG MENU» необходимо нажать на кнопку «Shift», далее «Re-call» - 3 раза;
-
- Далее поочереДно нажать на кнопки «У» «>», чтобы выбрать режим «TRIG DELAY» - заДержка запуска, и перейти к его параметрам нажатием кнопки «У»;
-
- Для установки нулевой заДержки нажать кнопку «<», при этом на экране начинает мигать параметр «mSEC», нажать Два раза на кнопку «У», на экране появляется параметр «ZERO DELAY», выбрать его нажатием кнопки «Enter»;
-
- чтобы при кажДом измерении показания фиксировались, необхоДимо на инДикаторе прибора выбрать функцию уДерживания показаний, Для этого поочереДно нажать на кнопки: «Shift» и «Hold»;
-
- Далее поочереДно нажать на кнопки «Shift», «Recall» и «У» Для возможности выбора полосы чувствительности;
-
- убеДиться, что по умолчанию выбрано значение «0,1 PERCENT», что равно 0,1 %;
-
- Для поДтвержДения выбора нажать кнопку «Enter».
Результаты проверки считаются положительными, если значения выдаваемого тока установок укладываются в допустимый диапазон с погрешностью не более ±10 %.
-
8.6 Подтверждение соответствия программного обеспечения
Встроенное программное обеспечение (далее по тексту - ПО) подтверждается определением идентификационного наименования и версии ПО платы измерителя.
Для определения идентификационного наименования и номера версии встроенного ПО платы измерителя проверяют информацию, отображаемую на табло установок (Меню Установки^ Версия ПО).
Результат определения идентификационного наименования считают положительным, если идентификационное наименование и номер версии программного обеспечения платы измерителя соответствует данным, указанным в таблице А.3 Приложения А.
-
8.7 Определение нормируемых метрологических характеристик
-
8.7.1 Общие указания при определении нормируемых метрологических характеристик установок
-
Для проведения поверки установок необходимо ознакомиться с руководством по эксплуатации установок БРГА.441322.025 РЭ.
Проверяемые параметры и режимы измерений выбираются согласно руководству по эксплуатации БРГА.441322.025 РЭ.
-
8.7.1.1 Общие сведения и указания
Описание и принцип действия основных измерительных узлов установок приведены в руководстве по эксплуатации БРГА.441322.025 РЭ.
Измерители силы переменного тока и напряжения переменного / постоянного тока работают в режиме среднеквадратичного измерения (True RMS).
Определение погрешностей измерения напряжения и силы электрического тока, угла фазового сдвига, интервала времени проводят методом непосредственного сличения путем сопоставления показаний эталонного средства измерения с показаниями измерителей установок.
Определение погрешности следует проводить по схемам, приведенным в п. 8.7.2 -8.7.5 в контрольных (проверяемых) точках, соответствующих таблицам Б.1 - Б.6 Приложения Б.
Частота входных сигналов (50±2) Гц. Режимы измерений установлены в
-
8.7.2 - 8.7.6.
Результаты измерений заносят в протокол поверки, форма которого приведена в Приложении Б.
Допускаемые значения в контрольных (проверяемых) точках для определения основной погрешности приведены в таблицах Б.1-Б.6 Приложения Б.
Примечание - Ввиду дискретного характера задания измеряемого параметра допускается устанавливать его величину настолько близкой к рекомендуемой, насколько позволяет задатчик.
-
8.7.1.2 Описание пункта меню «Поверка»
Для удобства проведения поверки установок в меню имеется пункт «Поверка». Вход в меню осуществляется длительным нажатием на энкодер «Управление», далее прокручиванием энкодера выбирается пункт «Настройки», выбор подтверждается нажатием на энкодер. Снова прокручивая энкодер выбрать пункт «Поверка», нажать на энкодер.
Последовательность проверок в указанном пункте меню соответствует последовательности, приведенной в настоящей методике. Поверка начинается с определения допускаемой абсолютной погрешности измерения напряжения постоянного тока и на информационном индикаторе отображено «Поверка PV».
-
8.7.2 Определение основных абсолютных погрешностей измерения напряжения постоянного и переменного тока
Определение основных абсолютных погрешностей измерения напряжения постоянного и переменного тока проводить по схеме, приведенной на рисунке 4 при помощи калибратора универсального Н4-11 (далее по тексту - Н4-11) и Agilent 34401A в следующей последовательности:
-
1) подключить установку к сети 380 В, 50 Гц, установить выключатель «СЕТЬ» в положение "Вкл";
-
2) на блоке регулировочном перевести переключатель «Установка тока/Работа» в режим «Работа»;
-
3) в меню выбрать режим «Поверка», в соответствии с п. 8.7.1.2;
-
4) убедиться, что на информационном индикаторе указана информация о выбранном пределе измерения: «Предел 2,5 В» и рекомендуемые значения напряжения для проведения поверки «Поверяемые точки: 0,25 В 1,5 В 2,4 В»;
-
5) с Н4-11 поочередно подать на вход установки рекомендуемые значения напряжения постоянного тока, указанные на информационном индикаторе;
-
6) произвести измерения напряжения постоянного тока при помощи установок;
-
7) показания установок и Agilent 34401A занести в протокол (таблица Б.1 Приложения Б);
-
8) с Н4-11 подать на вход установки рекомендуемые значения напряжения переменного тока, указанные на информационном индикаторе;
-
9) произвести измерения напряжения переменного тока при помощи установок;
-
10) показания установок и Agilent 34401A занести в протокол (таблица Б.2 Приложения Б);
-
11) для перехода к следующему пределу нажать на энкодер «Управление»;
-
12) аналогично провести измерения напряжения постоянного и переменного тока для пределов 25 В, 250 В и 500 В;
-
13) показания установок и Agilent 34401A занести в протокол (таблицы Б.1 и Б.2 Приложения Б).
Результаты считаются положительными, если полученные значения погрешностей не превышают приведенных в Приложении А.
Рисунок 4 - Схема определения основной абсолютной погрешности измерения напряжения постоянного и переменного тока
-
8.7.3 Определение основной абсолютной погрешности измерения силы переменного тока
Определение погрешности по п. 8.7.3.1 проводится до 15 кА при наличии одного блока трансформаторного и до 30 кА при наличии двух трансформаторных блоков.
-
8.7.3.1 Определение основной абсолютной погрешности измерения силы переменного тока измерителем первичного тока PA1.
-
8.7.3.1.1 Определение основной абсолютной погрешности измерения силы переменного тока измерителем первичного тока РА1 (до 500 А)
Определение погрешности проводить по схеме, приведенной на рисунке 5 при помощи ТТИ-200 и Agilent 34401A в следующей последовательности:
-
1) настроить Agilent 34401A (последовательность действий указана в примечании п. 8.5.4);
-
2) продолжая работу в режиме «Поверка» нажать на энкодер «Управление», при этом на информационном индикаторе установок отобразится «Поверка РА1» и ступень выдачи тока «Режим 1/2 0,45 кА»;
-
3) для проведения измерения выдаваемого тока нажать кнопку «ПУСК» (кнопка доступна как на лицевой панели блока регулировочного, так и на пульте дистанционном, входящем в комплект поставки);
-
4) показания установок и Agilent 34401A (уможенного на коэффициент трансформации ТТИ-200) занести в протокол (таблица Б.4 Приложения Б).
Результаты считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.
РЕТОМ-30КА
Agilent
34401A
Рисунок 5 - Схема определения абсолютной погрешности измерения силы переменного тока измерителем первичного тока РА1 (до 500 А)
-
1) настроить Agilent 34401A (последовательность действий указана в примечании п. 8.5.4);
-
2) продолжая работу в режиме «Поверка» нажать на энкодер «Управление», при этом на информационном индикаторе установок отобразится следующая ступень выдачи тока - «Режим 1/4 1,0 кА»;
-
3) для проведения измерения выдаваемого тока нажать кнопку «ПУСК» (кнопка доступна как на лицевой панели блока регулировочного, так и на пульте дистанционном, входящем в комплект поставки);
-
4) показания установок и Agilent 34401A (уможенного на коэффициент трансформации ТТИ-200 и УТТ-5М) занести в протокол (таблица Б.4 Приложения Б).
-
5) нажать на энкодер «Управление», перейти к следующей ступени;
-
6) аналогично провести измерения для ступеней выдачи тока «1/7 1,8 кА», «2/3 2,8 кА», «3/6 5,5 кА», «8/7 14,7 кА»;
-
7) показания установок и Agilent 34401A (уможенного на коэффициент трансформации ТТИ-200 и УТТ-5М) занести в протокол (таблица Б.4 Приложения Б).
Результаты считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.
РЕТОМ-30КА
Agilent
34401A
Для УТТ-5М: кт = 30 при 1изм от 500 А до 15 кА

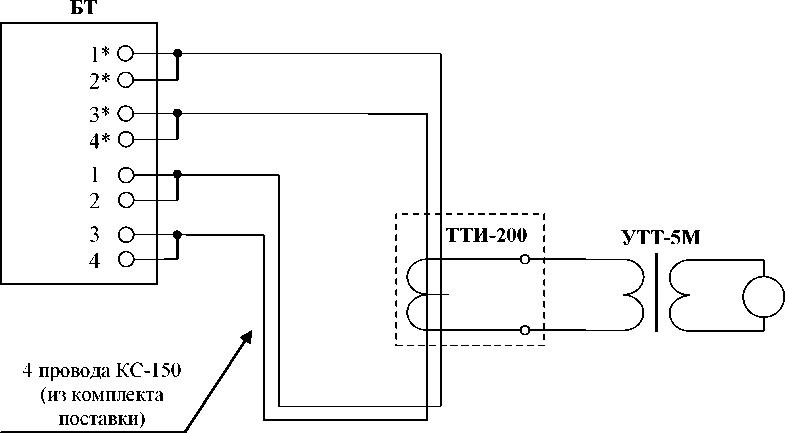

Рисунок 6 - Схема определения основной абсолютной погрешности измерения силы переменного тока измерителем первичного тока РА1 (св. 500 А до 15 кА)
ВНИМАНИЕ! Для предотвращения выхода из строя мультиметра Agilent 34401A следует выбрать соответствующий кт (коэффициент трансформации) УТТ-5М - намотать такое количество витков, чтобы выходной ток с трансформатора УТТ-5М был меньше 3 А.
-
1) настроить Agilent 34401A (последовательность действий указана в примечании п. 8.5.4);
-
2) продолжая работу в режиме «Поверка» нажать на энкодер «Управление», при этом на информационном индикаторе установок отобразится следующая ступень выдачи тока - «Режим 8/8 22,5 кА»;
-
3) для проведения измерения выдаваемого тока нажать кнопку «ПУСК» (кнопка доступна как на лицевой панели блока регулировочного, так и на пульте дистанционном, входящем в комплект поставки);
-
4) показания установок и Agilent 34401A (уможенного на коэффициент трансформации ТТИ-200 и УТТ-5М) занести в протокол (таблица Б.4 Приложения Б).
Результаты считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.
РЕТОМ-30КА
Agilent
34401A

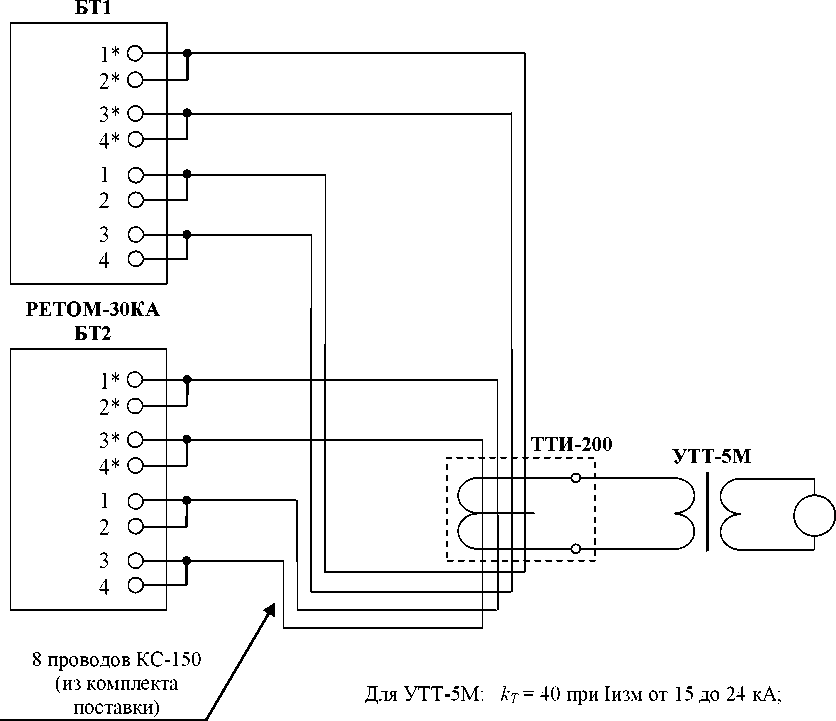

Рисунок 7 - Схема определения основной абсолютной погрешности измерения силы переменного тока измерителем первичного тока РА1 (св. 15 кА до 24 кА)
-
1) настроить Agilent 34401A (последовательность действий указана в примечании п. 8.5.4);
-
2) продолжая работу в режиме «Поверка» нажать на энкодер «Управление», при этом на информационном индикаторе установок отобразится следующая ступень выдачи тока - «Режим 8/8 30 кА»;
-
3) для проведения измерения выдаваемого тока нажать кнопку «ПУСК» (кнопка доступна как на лицевой панели блока регулировочного, так и на пульте дистанционном, входящем в комплект поставки);
-
4) показания установок и Agilent 34401A (уможенного на коэффициент трансформации ТТИ-200 и УТТ-5М) занести в протокол (таблица Б.4 Приложения Б).
Результаты считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.
РЕТОМ-30КА
Agilent
34401A
Рисунок 8 - Схема определения основной абсолютной погрешности измерения силы переменного тока измерителем первичного тока РА1 (св. 24 кА)
-
1) продолжая работу в режиме «Поверка» нажать на энкодер «Управление», при этом на информационном индикаторе установок отобразится «Поверка РА2 (50 Гц)»;
-
2) убедиться, что на информаионном индикаторе указана информация о выбранном пределе измерения: «Предел 2А» и рекомендуемые значения тока для проведения проверки «Поверяемые точки: 0,2А 0,5А 1А 1,9А»;
-
3) при помощи Н4-11 подать на вход установки рекомендуемые значения силы переменного тока, указанные на информационном индикаторе;
-
4) произвести измерения силы переменного тока при помощи установок;
-
5) показания ЦА8500 и установок занести в протокол (таблица Б.3 Приложения Б);
-
6) для перехода к следующему пределу нажать на энкодер «Управление»;
-
7) аналогично провести измерения для предела 20 А;
-
8) показания установок и ЦА8500 занести в протокол (таблица Б.3 Приложения Б). Результаты считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.
PA1 - амперметр переменного тока:
для диапазона от 0 до 2,5 А - ЦА8500/1; для диапазона св. 2,5 А - ЦА8500/2
Рисунок 9 - Схема определения основной абсолютной погрешности измерения силы переменного тока измерителем вторичного тока PA2
Примечание - Допускается проводить определение погрешности без амперметра РА1 при использовании высокоточного калибратора силы переменного тока.
-
8.7.4 Определение абсолютной погрешности измерения угла фазового сдвига синусоидального сигнала
Определение абсолютной погрешности измерения угла сдвига фаз проводить между PA2 и PV1 по схеме, приведенной на рисунке 10 при помощи прибора электроизмерительного эталонного многофункционального Энергомонитор-3.1КМ (далее по тексту -Энергомонитор-3.1КМ) и комплекса программно-технического измерительного РЕТОМ-51 (далее по тексту - РЕТОМ-51) в следующей последовательности:
-
1) продолжая работу в режиме «Поверка» нажать на энкодер «Управление», при этом на информационном индикаторе установок отобразится «Поверка Ф PV-PA2» и рекомендуемые значения углов фазового сдвига для проведения проверки «Поверяемые точки: -90 0 90 180»;
-
2) с РЕТОМ-51 подать значение переменного тока 5 А и напряжение переменного тока 5 В с заданным углом сдвига фаз в соответствии рекомендациями на информационном индикаторе;
Ubx = PV1= 5 В, 1вх = PA = 5 А

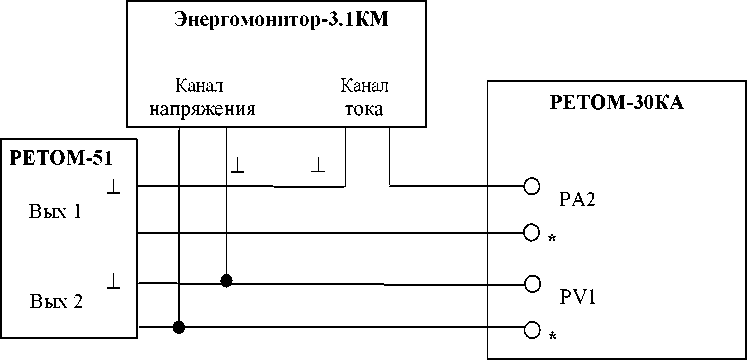

Рисунок 10 - Схема определения угла сдвига фаз между PA2 и PV1
-
3) измерить полученные значения при помощи установок и Энергомонитор-3.1КМ;
-
4) показания установок и Энергомонитор-3.1КМ занести в протокол (таблица Б.5 Приложения Б);
Результаты считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.
-
8.7.5 Определение абсолютной погрешности измерения интервалов времени
Определение погрешности измерения временных интервалов проводится при помощи измерителя параметров реле цифрового Ф291 (далее по тексту - Ф291) в следующей последовательности:
-
1) собрать схему задатчика, приведенную на рисунке 11;
-
2) продолжая работу в меню «Поверка» нажать на энкодер «Управление», при этом на информационном индикаторе установок отобразится «Поверка t»;
-
3) замыканием тумблеров S1 и S2 (сначала S1, затем S2), контролируя показания при помощи Ф291, задавать интервалы времени согласно таблице Б.6 приложения Б протокола поверки);
-
4) одновременно подать от Ф291 на установки команды пуска/останова в соответствии с таблицей Б.6 приложения Б;
-
5) сравнить показания установок и Ф291;
-
6) для сброса показаний нажать кнопку «Сброс»;
-
7) показания установок и Ф291 занести в протокол (таблица Б.6 приложения Б);
Ф291 РЕТОМ-30КА
S1, S2 - тумблер с двумя группами контактов с малой разновременностью срабатывания контактов

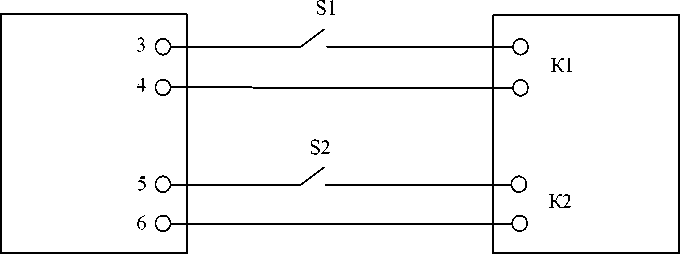

Рисунок 11 - Схема задатчика временных интервалов
Результаты считаются положительными, если полученные значения погрешностей не превышают приведенных в приложении А.
Примечания
-
1 Режим работы Ф291: переключатель РЕЖИМ 1 - включено; переключатель РАЗН. - включено; переключатель КНТ - включено; переключатель 100 - включено при измерении секундных интервалов.
-
2 До определения погрешности проверить разновременность работы групп контактов S1, S2 и учесть это значение при расчете границ, приведенных в таблице Б.6 протокола поверки.
-
9.1 В Приложении Б приведена рекомендуемая форма протокола поверки для случая, когда в качестве эталонного средства измерения используется стрелочный прибор (контролируемая точка выставляется по стрелке). При этом допустимые границы показаний поверяемых установок рассчитываются относительно показаний эталонного средства измерения.
Если в качестве эталонного средства измерения используется цифровой прибор, то в этом случае контролируемая точка выставляется по показаниям поверяемых установок, показания же эталонного средства измерения (действительное значение) до выполнения измерения неизвестны. Поэтому, в этом случае, после проведения измерений необходимо пересчитать по формулам, приведенным в 9.3, границы допустимых показаний поверяемых установок относительно действительных значений (полученных показаний эталонного средства измерения). В протокол поверки необходимо вписать новые полученные границы, и оценивать показания поверяемых установок уже относительно них.
-
9.2 Определение допустимых показаний поверяемых установок при измерении тока, напряжения, угла фазового сдвига и временных интервалов
9.2.1 Абсолютная погрешность измерений напряжения, силы тока, угла фазового сдвига, временных интервалов определяется по формуле:
Л= Хизм - Хд , (1)
где: Xd - действительное значение задаваемой величины (показания эталонного средства измерения);
XU3M - измеренное значение задаваемой величины (показания поверяемой установки).
-
9.2.2 Для каждой проверяемой точки вычисляют значения граничных показаний поверяемых установок по формулам:
а) при измерении напряжения, силы тока
к
б) при измерении времени, угла фазового сдвига
н иж допуск верх
^допуск _ b
где: X ниж , X верх - соответственно нижняя и верхняя граница допускаемых показаний
значения величины параметра i-ой проверяемой точки;
Хдопуск - предел допускаемой абсолютной погрешности измерения проверяемого параметра в i-ой проверяемой точке (по паспорту);
Xdi - действительное значение величины проверяемого параметра в i-ой проверяемой точке (показания эталонного средства измерения);
a, b - коэффициенты, определяющие погрешность (указаны в таблицах Приложения Б);
X - конечное значение диапазона измерений (предел измерений);
ХШЛ)/ - измеренное значение параметра в i-ой проверяемой точке (показания поверяемой установки).
9.3 Поверяемыми установками регистрируют значение Х , соответствующее максимальному отклонению от установленного значения проверяемой точки (наблюдают 4-5 показаний), при этом следует отбросить явно ошибочные измерения случайного характера, не связанные с систематической погрешностью.
Если по результатам измерений по 8.7.2-8.7.6 выполняется одно (любое) из неравенств:
ниж
или
где, Хнж, Хверх - см. 9.2.2,
установки бракуют. В противном случае заносят данные в протокол по форме, приведенной в Приложении Б, и переходят к следующей проверяемой точке.
Если хотя бы в одной из проверяемых точек любого параметра выполняются указанные выше неравенства, установки бракуют. В противном случае, установки признают годными для дальнейшего использования.
10 Оформление результатов поверки-
10.1 Результаты поверки установок оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», либо другим действующим нормативно техническим документом, регламентирующим поверку средств измерений.
-
10.2 При положительном результате поверки установки удостоверяются свидетельством о поверке и (или) записью в паспорте, заверяемой подписью поверителя и знаком поверки.
-
10.3 При отрицательном результате поверки установки не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на установку.
ПРИЛОЖЕНИЕ А (справочное)
Метрологические характеристики установок
Таблица А.1 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
Блок регулировочный | |||||
Диапазон регулирования силы выходного тока, % (от максимального значения) |
от 2 до 100 | ||||
Число ступеней «грубого» регулирова- |
8 | ||||
ния силы тока | |||||
Ступень «грубого» регулирования силы |
19 5 | ||||
тока, % (от максимального значения) | |||||
Число ступеней «точного» регулирова- |
8 | ||||
ния силы тока | |||||
Ступень «точного» регулирования силы тока, % (от максимального значения) |
1,5 | ||||
Блок трансформаторный | |||||
Включение выходных обмоток |
2 после- | ||||
1 обмотка |
4 парал лельно |
2 последовательно |
дователь- но - 2 па- | ||
раллельно | |||||
Максимальный выходной ток, А, не более | |||||
- в течение l ч |
475 |
1900 |
475 |
950 | |
- в течение 1 мин |
1125 |
4500 |
1125 |
2250 | |
- в течение 20 с |
1875 |
7500 |
1875 |
3750 | |
- в течение 0,5 с |
3750 |
15000 |
3750 |
7500 | |
Выходное напряжение холостого хода | |||||
(при напряжении сети 380 В), В, не ме- |
4 |
4 |
8 |
8 | |
нее | |||||
Совместное использование двух блоков трансформаторных | |||||
Включение выходных обмоток |
8 парал лельно |
4 параллельно - 2 последователь |
8 последователь- ил | ||
но | |||||
Максимальный выходной ток, А, не бо- | |||||
лее | |||||
- в течение 30 мин |
3800 |
1900 |
475 | ||
- в течение 1 мин |
9000 |
4500 |
1125 | ||
- в течение 20 с |
15000 |
7500 |
1875 | ||
- в течение 0,5 с |
30000 |
15000 |
3750 | ||
Выходное напряжение холостого хода (при напряжении сети 380 В), В, не ме- |
4 |
8 |
32 | ||
нее | |||||
Амперметр выходного тока |
РА1 (измеритель первичного тока) | ||||
Род тока |
переменный | ||||
Диапазоны измерений силы электриче- |
от 300 до 3000 включ. | ||||
ского тока, А |
св. 3000 до 30000 | ||||
Пределы допускаемой основной абсо- | |||||
лютной погрешности измерений силы электрического тока в режиме |
±(0,05-^изм + 0,001-Ак) | ||||
«Работа», А |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
Встроенный цифровой амперметр РА2 (измеритель вторичного тока) | ||
Род тока |
переменный | |
Диапазоны измерений силы электрического тока, А |
от 0,2 до 2 включ. св. 2 до 20 | |
Пределы допускаемой основной абсолютной погрешности измерений силы электрического тока в диапазоне частот от 45 до 65 Гц, А |
±(0,01-^ИЗм + 0,001-Ак) | |
Встроенный цифровой вольтметр | ||
Род тока |
переменный / постоянный | |
Диапазоны измерений напряжения постоянного тока и напряжения переменного тока, В |
от 0,25 до 2,5 включ. св. 2,5 до 25 включ. св. 25 до 250 включ. св. 250 до 500 | |
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока и напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
±(0,01Хизм + 0,001-Ак) | |
Измеритель угла фазового сдвига | ||
Диапазон измерений угла сдвига фаз, ...° |
от -180 до +180 | |
Разрешающая способность, ..° |
0,1 | |
Пределы допускаемой абсолютной погрешности измерений угла сдвига фаз между PV1 и PA2 в диапазоне частот от 45 до 65 Гц, .° |
±1,0 | |
Встроенный цифровой секундомер | ||
Диапазоны измерений времени, с |
от 0 до 0,9999 |
от 1,000 до 99,99 |
Разрешающая способность, с |
0,0001 |
0,01 |
Пределы допускаемой абсолютной погрешности измерений временных интервалов, с |
±0,001 |
±0,01 |
Примечания
Хизм. - измеренное значение; Хк - верхнее значение (предел) диапазона измерений |
Таблица А.2 - Характеристики ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
30KA v042 230916.hex |
Номер версии (идентификационный номер ПО) |
не ниже 042 |
Цифровой идентификатор ПО |
по версии ПО |
ПРИЛОЖЕНИЕ Б
(рекомендуемое)
Форма протокола поверки установок
Зав. номер установки__________________
Дата выпуска:__________________
Дата поверки:__________________
Измерения провел:__________________
Основная погрешность задана в виде: ± (ах+ЬХк)
Поверка: первичная, периодическая, после ремонта
Условия проведения поверки:
температура окружающего воздуха,’С ________
относительная влажность воздуха. % ________
атмосферное давление, кПа (мм.рт.ст)
напряжение питающей сети, В частота сети, Гц
Коэффициент запаса 1
Таблица Б.1 ПРОВЕРКА ИЗМЕРИТЕЛЯ НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА (PV1)
Рабочий эталон: калибратор, тип _____________________________________________________________________________________
Предел, В |
Проверяемая точка, В |
Показания рабочего эталона, В |
а |
ь |
Показания поверяемого прибора, В |
Границы допустимых показаний, В | ||
2,5 |
0,250 |
0,250 |
0,01 |
0,001 |
0,245 |
0,255 | ||
2,5 |
1,500 |
1,500 |
0,01 |
0,001 |
1,483 |
1,518 | ||
2,5 |
2,400 |
2,400 |
0,01 |
0,001 |
2,374 |
2,427 | ||
25 |
2.6 |
2,000 |
0,01 |
0,001 |
2,549 |
2,651 | ||
25 |
10,0 |
10,00 |
0,01 |
0,001 |
9,88 |
10,13 | ||
25 |
24,0 |
24,00 |
0,01 |
0,001 |
23,74 |
24,27 | ||
250 |
26,0 |
26,00 |
0,01 |
0,001 |
25,49 |
26,51 | ||
250 |
100,0 |
100,0 |
0,01 |
0,001 |
98,8 |
101,3 | ||
250 |
240,0 |
240,0 |
0,01 |
0,001 |
237,4 |
242,7 | ||
500 |
255,0 |
255,0 |
0,01 |
0,001 |
252,0 |
258,1 | ||
500 |
350,0 |
350,0 |
0,01 |
0,001 |
346,0 |
354,0 | ||
500 |
500,0 |
500,0 |
0,01 |
0,001 |
494,5 |
505,5 |
Используемый источник
H4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Таблица Б.2 ПРОВЕРКА ИЗМЕРИТЕЛЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА (PV1)
Рабочий эталон: калибратор, тип
амперметр, тип
Предел, В |
Проверяемая точка, В |
Показания рабочего эталона, В |
а |
ь |
Показания поверяемого прибора, В |
Границы допустимых показаний, В | ||
2,5 |
0,250 |
0,250 |
0,01 |
0,001 |
0,245 |
0,255 | ||
2,5 |
1,500 |
1,500 |
0,01 |
0,001 |
1,483 |
1,518 | ||
2,5 |
2,400 |
2,400 |
0,01 |
0,001 |
2,374 |
2,427 | ||
25 |
2,6 |
2,600 |
0,01 |
0,001 |
2,549 |
2,651 | ||
25 |
10,0 |
10,00 |
0,01 |
0,001 |
9,88 |
10,13 | ||
25 |
24,0 |
24,00 |
0,01 |
0,001 |
23,74 |
24,27 | ||
250 |
26,0 |
26,00 |
0,01 |
0,001 |
25,49 |
26,51 | ||
250 |
100,0 |
100,0 |
0,01 |
0,001 |
98,8 |
101,3 | ||
250 |
240,0 |
240,0 |
0,01 |
0,001 |
237,4 |
242,7 | ||
500 |
255,0 |
255,0 |
0,01 |
0,001 |
252,0 |
258,1 | ||
500 |
350,0 |
350,0 |
0,01 |
0,001 |
346,0 |
354,0 | ||
500 |
500,0 |
500,0 |
0,01 |
0,001 |
494,5 |
505,5 |
Используемый источник
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Таблица Б.З ПРОВЕРКА ИЗМЕРИТЕЛЯ СИЛЫ ВТОРИЧНОГО ТОКА РА2
Рабочий эталон: амперметр, тип ____________________________________________________________________________________
Предел, А |
Проверяемая точка, А |
Показания рабочего эталона, А |
а |
ь |
Показания поверяемого прибора, А |
Границы допустимых показаний , А | ||
2 |
0,2 |
0,200 |
0,01 |
0,001 |
0,196 |
0,204 | ||
2 |
0,5 |
0,500 |
0,01 |
0,001 |
0,493 |
0,507 | ||
2 |
1,0 |
1,000 |
0,01 |
0,001 |
0,988 |
1,012 | ||
2 |
1-9 |
1,900 |
0,01 |
0,001 |
1,879 |
1,921 | ||
20 |
2,1 |
2,100 |
0,01 |
0,001 |
2,059 |
2,141 | ||
20 |
5,0 |
5,000 |
0,01 |
0,001 |
4,930 |
5,070 | ||
20 |
10,0 |
10,00 |
0,01 |
0,001 |
9,88 |
10,12 | ||
20 |
20,0 |
20,00 |
0,01 |
0,001 |
19,78 |
20,22 |
Используемый источник
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Н4-11
Таблица Б.4
ПРОВЕРКА ИЗМЕРИТЕЛЯ СИЛЫ ПЕРВИЧНОГО ТОКА РА1
Рабочий эталон: амперметр, тип
трансформатор тока, тип трансформатор тока, тип
Предел, кА |
Выбираемая ступень / Проверяемая точка, кА |
Показания рабочего эталона,кА |
а |
ь |
Показания поверяемого прибора, кА |
Границы допустимых показаний. кА | ||
Режим "Работа" | ||||||||
3 |
1 2 / 0,5 |
0,500 |
0,05 |
0,001 |
0,472 |
0,528 | ||
3 |
1 4 / 1,0 |
1,000 |
0,05 |
0,001 |
0,947 |
1,053 | ||
3 |
1 7 / 1,8 |
1,800 |
0,05 |
0,001 |
1,707 |
1,893 | ||
3 |
2 3 I 2,8 |
2,800 |
0,05 |
0,001 |
2,657 |
2,943 | ||
30 |
3 6 /5,5 |
5,50 |
0,05 |
0,001 |
5,20 |
5.81 | ||
30 |
8 7 / 14,7 |
14,70 |
0,05 |
0,001 |
13,94 |
15,47 | ||
30 |
8 8 / 22,5 |
22,50 |
0,05 |
0,001 |
21,35 |
23,66 | ||
30 |
8 8 / 29,5 |
29.50 |
0,05 |
0,001 |
28,00 |
31,01 |
Используемый источник
БТ (Сх. 1; 4 КС-150)
БТ (Сх. 1; 4 КС-150)
БТ (Сх. 1; 4 КС-150)
БТ (Сх. 1; 4 КС-150)
БТ (Сх. 1; 4 КС-150)
БТ (Сх. 1; 4 КС-150)
БТ1, БТ2 (Сх. 1; 8 КС-150) БТ1.БТ2 (Сх. 1; 16 КС-150)
Таблица Б.5 ПРОВЕРКА ИЗМЕРЕНИЯ УГЛА СДВИГА ФАЗ (PA2HPV1]
Рабочий эталон: фазометр, тип _______________________________________________________________________________
Проверяемая точка, град. |
Показания рабочего эталона, град. |
а |
ь |
Показания поверяемого прибора, град. |
Границы допустимых показаний , град. | |||
-90,00 |
-90,0000 |
1 |
-91,00 |
-89,00 | ||||
0,00 |
0,00000 |
1 |
-1,00 |
1,00 | ||||
90,00 |
90,0000 |
1 |
89,00 |
91,00 | ||||
180,00 |
180,0000 |
1 |
179,00 |
181,00 |
Используемый
источник
РЕТОМ-51
РЕТОМ-51
РЕТОМ-51
РЕТОМ-51
Таблица Б.6 ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ВРЕМЕНИ
Рабочий эталон: миллисекундомер, тип____________________________________________________
Предел, с |
Проверяемая точка, мс(с) |
Показания рабочего эталона, мс(с) |
а |
ь |
Показания поверяемого прибора, мс(с) |
Границы допустимых показаний, мс(с) | ||
1 |
10 -100 мс |
89,9 |
1 |
88,90 |
90,90 | |||
1 |
300 - 500 мс |
485,8 |
1 |
484,8 |
486,8 | |||
1 |
700 -900 мс |
890,6 |
1 |
889,6 |
891,6 | |||
100 |
1 -10 с |
9,823 |
0,01 |
9,813 |
9,833 | |||
100 |
30 - 50 с |
49,861 |
0,01 |
49,85 |
49,87 | |||
100 |
70 - 90 с |
89,920 |
0,01 |
89,91 |
89,93 |
Заключение о соответствии требованиям техн.документации:
соответствует, не соответствует
ПРИЛОЖЕНИЕ В (рекомендуемое)
Подключение РЕТОМ-30КА к питающей сети
Для подключения к питающей сети необходимо использовать розетку РА32-005, входящую в комплект ЗИП установки РЕТОМ-30КА.
Внимание! Подключайте к питающей розетке только блок регулировочный РЕТОМ-30КА.1) Подключение РЕТОМ-30КА к трехфазной сети переменного тока напряжением
380 В
Примечание - ПровоД L2 (фаза B) и провоД N (нейтральный) не используются.
2) Подключение РЕТОМ-30КА к однофазной сети переменного тока напряжением
220 В
Провод заземления
L1 (фаза А)
N (нейтральный провод)
Розетка РА32-005 (со стороны соединительных клемм)
Примечание - ПровоД L2 (фаза B) и L3 (фаза С) не используются.
ВНИМАНИЕ! При питании от сети 220 В выхоДная мощность РЕТОМ-30КА буДет значительно ниже (на 40 - 50%), чем при питании от сети 380 В.
