УТВЕРЖДАЮ

"01" февраля 2016 г.

Директор

им Д.И. Менделеева"

К.В. Гоголинский

Государственная система обеспечения единства измерений

Газоанализаторы стационарные оптические IR-700 Методика поверки

МП-242-1983-2016

СОГЛАСОВАНО

Руководитель научно-исследовательского отдела

Государственных эталонов в области физико-химических измерений

ФГУП "ВНИИМ

71.А. Конопелько

И. Менделеева"

Разработал

Руководитель лаборатории

Санкт-Петербург 2016 г.

Настоящая методика поверки распространяется на газоанализаторы стационарные оптические IR-700, выпускаемые фирмой "DETCON, Inc.", США (далее - газоанализаторы) и устанавливает методику их первичной поверки до ввода в эксплуатацию и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

Примечание - при использовании газоанализаторов в составе измерительных систем, прошедших испытания для целей утверждения типа средств измерений, поверка производится в соответствии с методикой поверки соответствующей системы, утвержденной в установленном порядке.

1 Операции поверки
  • 1.1   При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пунк-та методики поверки

Проведение операции при

первичной поверке *

периодической поверке

1 Внешний осмотр

6.1

Да

да

2 Опробование

6.2

3 Подтверждение соответствия программного обеспечения

6.3

да

нет

4 Определение метрологических характеристик:

  • - определение основной погрешности газоанализаторов IR-700 для измерения довзрыво-опасных концентраций горючих газов и паров горючих жидкостей (LEL) при первичной поверке

  • - определение основной погрешности газоанализаторов IR-700 для измерения довзрыво-опасных концентраций горючих газов и паров горючих жидкостей (LEL) при периодической поверке

6.4

  • 6.4.1

  • 6.4.2

Да нет

нет да

- определение основной погрешности газоанализаторов IR-700 для измерения объемной доли диоксида углерода (С Ch)

6.4.3

Да

да

- определение вариации выходного сигнала

6.4.4

да

нет

- определение времени установления выходного сигнала

6.4.5

Да

да

Примечания:

  • 1) * газоанализаторы, при периодической поверке которых используются поправочные коэффициенты и газовые смеси, содержащие поверочный компонент, подлежат поверке в объеме операций первичной поверки не реже чем один раз в пять лет для контроля стабильности поправочных коэффициентов и их корректировки (при необходимости);

  • 2) допускается проводить периодическую поверку по газовым смесям, содержащим определяемый компонент, при этом поправочные коэффициенты не применяются;

  • 3) после ремонта, связанного с заменой оптического сенсора, газоанализаторы подлежат поверке в объеме операций первичной поверки.

1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки
  • 2.1   При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений (0-55) °C, цена деления 0,1 °C, погрешность ± 0,2 °C

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., погрешность ±0,8 мм рт. ст.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40 °C

Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с

6.4

Источник питания постоянного тока Б5-49, выходной ток 0,001-0,999 А, выходное напряжение 0,1-99,9 В

Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В

Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением

Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением по ТУ 6-21-5-85

Стандартные образцы состава газовые смеси (далее - ГС):

-ГСО 10256-2013, 10257-2013, 10243-2013, 10262-2013, 10246-2013, 10332-2013, 10378-2013, 10334-2013, 10247-2013, 10249-2013, 10385-2013, 10367-2013, 10368-2013, 10241-2013, 10388-2013 в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-ГСО 10540-2014 в баллонах под давлением, выпускаемые по ТУ 2114-014-20810646-2014;

(Приложение А, таблицы А.1 - А.З)

Адаптер резьбовой для подачи ГС (PN943-000006-132)

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Ротаметр РМ-А-0Д6Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,16 м3/ч, кл. точности 4

Редуктор     баллонный     кислородный     одноступенчатый     БКО-50-4

по ТУ 3645-026-00220531-95

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

Трубка поливинилхлоридная (ПВХ) 6x1,5 мм по ТУ 64-2-286-79

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм

Рабочий эталон 1-го разряда комплекс ГГП-1, диапазон воспроизводимых довзры-воопасных концентраций целевых компонентов от 5 до 50 % НКПР, пределы допускаемой относительной погрешности воспроизведения содержания определяемого компонента от ±10 % до 5 %

6.4

Рабочий эталон 1-го разряда генератор газовых смесей ГГС по

ШДЕК.418313.900 ТУ (исполнение ГГС-Р, ГГС-К)

  • 2.2   Допускается применение других средств поверки, не приведенных в таблице 2, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью^.

  • 2.3   Все эталонные средства измерений, входящие в состав средств поверки, должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

3     Требования безопасности
  • 3.1   Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.2   Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.3   Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

  • 3.4   Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3.5   К поверке допускаются лица, изучившие эксплуатационную документацию на газоанализаторы и прошедшие необходимый инструктаж.

  • 3.6   Не допускается сбрасывать ГС в атмосферу рабочих помещений.

4    Условия поверки
  • 4.1   При проведении поверки соблюдают следующие условия:

температура окружающей среды, °C                                    20 ± 5

относительная влажность окружающей среды, %                     от 30 до 80

атмосферное давление, кПа                                       от 90,6 до 104,8

напряжение питания постоянного тока, В                              24,0 ± 2,4

5    Подготовка к поверке
  • 5.1   Перед проведением поверки выполняют следующие подготовительные работы: проверяют комплектность газоанализатора в соответствии с его эксплуатационной

документацией (при первичной поверке до ввода в эксплуатацию);

подготавливают газоанализатор к работе в соответствии с требованиями его эксплуатационной документации;

проверяют наличие паспортов и сроки годности ГС;

баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы - в течение не менее 2 ч;

подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

собирают схему поверки; рекомендуемая схема соединений приведена на рисунке 1.

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

2

3

6

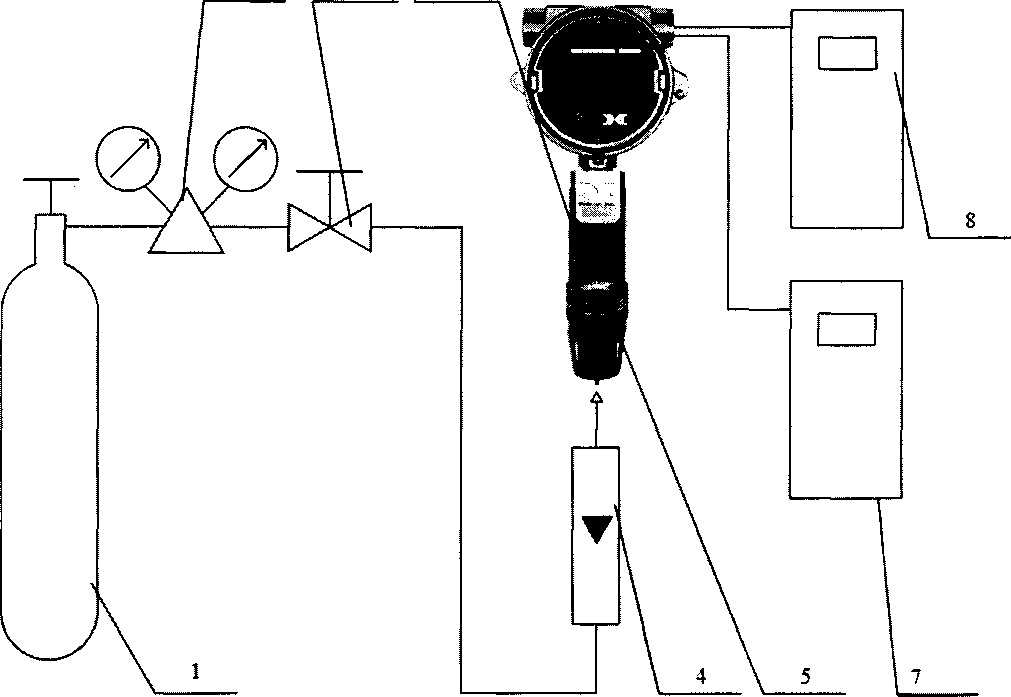

  • 1 - источник ГС;

  • 2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);

  • 3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);

  • 4 - индикатор расхода (ротаметр);

  • 5 - адаптер резьбовой для подачи ГС (PN943-000006-132);

  • 6 - поверяемый газоанализатор;

  • 7 - измерительный прибор (миллиамперметр);

  • 8 - HART-коммуникатор или персональный компьютер со специализированным программным обеспечением.

Примечание - Подача ГС от рабочих эталонов 1-го разряда ГГС, ГГП-1 осуществляется аналогично, при необходимости сброса излишков ГС в схему следует включить тройник и контролировать расход в линии сброса.

Рисунок 1 - Рекомендуемая схема подачи ГС на вход газоанализатора при проведении поверки

6    Проведение поверки
  • 6.1   Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

отсутствие внешних повреждений, влияющих на работоспособность; наличие маркировки взрывозащиты и четкость надписей на корпусе; соответствие маркировки требованиям эксплуатационной документации.

Газоанализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

  • 6.2   Опробование

    • 6.2.1  При опробовании проводят проверку общего функционирования газоанализаторов в следующем порядке:

включают электрическое питание;

выдерживают газоанализаторы во включенном состоянии в течение времени прогрева;

фиксируют показания измерительного прибора, подключенного к аналоговому выходу и HART-коммуникатора или персонального компьютера (при наличии), подключенных к цифровому выходу.

  • 6.2.2  Результат опробования считают положительным, если по окончании времени прогрева отсутствует сигнализация об отказах и выходной аналоговый сигнал газоанализатора не менее 3,8 мА, а также производится передача измерительной информации посредством цифрового канала.

6.3 Подтверждение соответствия программного обеспечения

  • 6.3.1  Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путем проверки соответствия ПО датчиков, представленных на поверку, тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.

  • 6.3.2  Для проверки соответствия ПО выполняют следующие операции:

  • - проводят визуализацию идентификационных данных ПО, установленного в газоанализатор (идентификационное название и номер версии ПО отображается на индикаторе газоанализатора при включении электрического питания или доступно для просмотра через меню газоанализатора в разделе View Sensor Data);

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в описании типа газоанализаторов.

  • 6.3.3  Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

6.4 Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности газоанализаторов IR-700 для измерения до-взрывоопасных концентраций горючих газов и паров горючих жидкостей (LEL) при первичной поверке

Определение основной погрешности газоанализаторов IR-700 для измерения довзрыво-опасных концентраций горючих газов и паров горючих жидкостей (LEL) при первичной поверке проводят в следующем порядке:

  • 1)На вход газоанализатора подают ГС, содержащие определяемый компонент (таблица А. 1, соответственно определяемому компоненту и диапазону измерений) в последовательности №№ 1-2-3-2-1-3.

Расход ГС устанавливают равным (1,0 ± 0,1) дм3/мин. Время подачи каждой ГС - не менее утроенного То,9д (предела допускаемого времени установления показаний по уровню 90 %).

  • 2) При подаче каждой ГС фиксируют установившиеся показания встроенного светодиодного дисплея, измерительного прибора, подключенного к аналоговому выходу газоанализатора и (при наличии) HART-коммуникатора или персонального компьютера, подключенных к цифровому выходу;

  • 3) Рассчитывают значение содержания определяемого компонента в i-ой ГС С;, довзрыво-опасная концентрация, % НКПР, или объемная доля, %, по значению выходного токового сигнала по формуле

^=^•(1.-4).                                  С)

где Ij - установившееся значение выходного токового сигнала датчика при подаче i-ой ГС, мА;

Св - верхний предел диапазона показаний определяемого компонента, довзрывоопас-ная концентрация, % НКПР.

  • 4) Рассчитывают значение основной абсолютной погрешности газоанализатора Ai5 довзры-воопасная концентрация, % НКПР, по формуле

At= Q - С“,                                      (2)

где С[ - результат измерений содержания определяемого компонента на входе газоанализатора, довзрывоопасная концентрация, % НКПР;

С? - действительное значение содержания определяемого компонента в i-ой ГС, довзрывоопасная концентрация, % НКПР.

При проведении поверки газоанализаторов довзрывоопасных концентраций действительное значение довзрывоопасной концентрации определяемого компонента в i-ой ГС Сд, % НКПР, рассчитывают по формуле

„д(% (об.д.))

с? =   --100,                                  (3)

^НКПР

где    С^° (°б д   - объемная доля определяемого компонента, указанная в паспорте i-й ГС, %;

Снкпр ■ объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), %.

  • 5) Рассчитывают значение основной относительной погрешности газоанализатора 8[, %, по формуле

j( = £c£l.ioo                                  (4)

  • 6) Подают на вход газоанализатора ГС, содержащие поверочный компонент (для газоанализаторов на определяемые компоненты, перечисленные в таблице А.З приложения А) в последовательности №№ 2, 3 (соответственно модели и исполнению датчика, определяемому компоненту и диапазону измерений).

Примечания:

а) Значения поправочных коэффициентов, указанные в таблице А.З, приведены на основании данных фирмы "DETCON, Inc.", США, носят справочный характер и подлежат уточнению при проведении первичной поверки газоанализаторов.

б) В случае, если показания газоанализатора по шкале определяемого компонента при подаче ГС №№ 2, 3, содержащих поверочный компонент, отличаются от значений:

- ГС № 2 25 % НКПР, ГС № 3 45 % НКПР - для газоанализаторов с диапазоном измерений от 0 до 50 % НКПР;

- ГС № 2 50 % НКПР, ГС № 3 95 % НКПР - для газоанализаторов с диапазоном измерений от 0 до 100 % НКПР,

более чем на ± 5 % НКПР, то следует применять ГС с номинальным значением объемной доли поверочного компонента, отличным от указанного в таблице А.З для соответствующей точки поверки, но обеспечивающие указанные выше показания по шкале определяемого компонента. Для упрощения процесса подбора требуемого значения довзрывоопасной концентрации поверочного компонента рекомендуется использовать динамический генератор-разбавитель газовых смесей, например ГГС.

  • 7) При подаче каждой ГС, содержащей поверочный компонент, фиксируют установившиеся показания встроенного светодиодного дисплея газоанализатора, измерительного прибора, подключенного к аналоговому выходу газоанализатора и (при наличии) HART-коммуникатора или персонального компьютера (при наличии), подключенных к цифровому выходу.

  • 8) Рассчитывают значения поправочных коэффициентов для поверочного компонента в точках поверки 2 и 3 согласно формуле

с.(пов) СД(°ПР-)

~ гд(пов.) ' „(опр.) >                                                   (5)

Gi         Gi

где ^(пов) _ результат измерений довзрывоопасной концентрации поверочного компонента при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);

^.д(пов.)    _ действительное зНачение довзрывоопасной концентрации поверочного компо

нента в i-й ГС, содержащей поверочный компонент, % НКПР;

^•(опр-)    _ ре3ультат измерений довзрывоопасной концентрации при подаче i-ой ГС, со

держащей определяемый компонент, % НКПР;

^.д(опр.)    _ действительное значение довзрывоопасной концентрации определяемого ком

понента в i-ой ГС, % НКПР.

  • 9) Повторяют операции по п. 6) - 8) три раза, рассчитывают среднее значение поправочного коэффициента для поверочного компонента для точек поверки 2 и 3.

Результаты определения основной погрешности газоанализаторов IR-700 для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (LEL) при первичной поверке считают положительными, если основная погрешность газоанализатора по определяемому компоненту во всех точках поверки не превышает пределов, указанных в таблице Б. 1 приложения Б.

  • 6.4.2 Определение основной погрешности газоанализаторов IR-700 для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (LEL) при периодической поверке

Определение основной погрешности газоанализаторов IR-700 для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (LEL) для измерения довзрывоопасных концентраций при периодической поверке проводят в следующем порядке:

  • 1) На вход газоанализатора подают ГС, содержащие поверочный компонент в последовательности №№ 1-2-3 (соответственно определяемому компоненту и диапазону измерений), приведенные в таблице А.З.

Примечание - периодическую поверку допускается проводить при подаче ГС, содержащих определяемый компонент, в порядке, указанном в п. 6.3.1 перечисление 1) - 5), но при подаче ГС в последовательности №№ 1-2-3, при этом значения основной погрешности рассчитывают по формулам (2), (4).

  • 2) Рассчитывают значение основной абсолютной погрешности газоанализатора Д;, довзры-воопасная концентрация, % НКПР, по формуле

д.= с(пов) . СД(ПОВ)5                                (6)

хДпов.)

где С>       - результат измерении довзрывоопаснои концентрации поверочного компонента

при подаче i-й ГС, содержащей поверочный компонент, % НКПР (по шкале определяемого компонента);

- действительное значение довзрывоопаснои концентрации поверочного компонента в i-й ГС, содержащей поверочный компонент, % НКПР;

Ki        - значение поправочного коэффициента для i-ой точки поверки, указанное в сви

детельстве о первичной поверке и паспорте датчика.

  • 3) Рассчитывают значение основной относительной погрешности газоанализатора %, по формуле

    8i =

    с(пов.)_Л...сд(пов.)

    кгс«(пов)

    100

    (7)

Результаты определения основной погрешности основной погрешности газоанализаторов IR-700 для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (LEL) при периодической поверке считают положительными, если основная погрешность датчика по поверочному компоненту во всех точках поверки не превышает пределов, указанных в таблице Б.1 приложения Б.

  • 6.4.3 Определение основной погрешности газоанализаторов IR-700 для измерения объемной доли диоксида углерода (СОг)

Определение основной погрешности газоанализаторов IR-700 для измерения объемной доли диоксида углерода (СОг) проводят в следующем порядке:

  • 1) На вход газоанализатора подают ГС (таблица А.2, соответственно диапазону измерений) в последовательности №№ 1-2-3-2-1-3.

Расход ГС устанавливают равным (1,0 ± 0,1) дм3/мин. Время подачи каждой ГС - не менее утроенного То,9д (предела допускаемого времени установления показаний по уровню 90 %).

  • 2) При подаче каждой ГС фиксируют установившиеся показания встроенного светодиодного дисплея, измерительного прибора, подключенного к аналоговому выходу газоанализатора и (при наличии) HART-коммуникатора или персонального компьютера, подключенных к цифровому выходу;

  • 3) Рассчитывают значение объемной доли диоксида углерода в i-ой ГС С;, %, по значению выходного токового сигнала по формуле (1).

  • 4) Рассчитывают значение основной приведенной погрешности газоанализатора у^ %, по формуле

    Yi =

    ci сд Св-Сн

    100,

    (8)

где Ci - результат измерений объемной доли диоксида углерода на входе газоанализатора, %;

Сд - действительное значение объемной доли диоксида углерода в i-ой ГС, %;

Св, Сн - верхняя и нижняя граница поверяемого диапазона измерений объемной доли диоксида углерода, %.

Результат определения основной погрешности газоанализатора IR-700 для измерения объемной доли диоксида углерода (СОг) считают положительным, если основная приведенная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице Б.2 приложения Б.

  • 6.4.4 Определение вариации выходного сигнала

Определение вариации выходного сигнала газоанализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1, 6.4.3.

Значение вариации показаний т9д, в долях от пределов допускаемой основной абсолютной погрешности, находят по формуле

■д8 -

С б /•'М

2 С2

C^-Sq

■ 100,

(Ю)

<9д =

^2 ~^2

До ’

(9)

где С2, С2М

- результаты измерений содержания определяемого компонента при подаче ГС № 2 при подходе со стороны больших и меньших значений соответственно, довзрывоопасная концентрация, % НКПР, или объемная доля;

^0

- пределы допускаемой основной абсолютной погрешности, довзрывоопасная концентрация, % НКПР, или объемная доля, %.

Значение вариации показаний -д§, в долях от пределов допускаемой основной относительной погрешности, находят по формуле

где 80     - пределы допускаемой основной относительной погрешности, %.

Значение вариации показаний i9y, в долях от пределов допускаемой основной приведенной погрешности, находят по формуле:

(И)

у0 - пределы допускаемой основной приведенной погрешности, %.

Результат определения вариации выходного сигнала считают положительным, если значение вариации не превышает 0,5 в долях от пределов допускаемой основной погрешности.

  • 6.4.5 Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 6.4.1, 6.4.3 по схеме рисунка 1.

Определение времени установления показаний проводить в следующем порядке:

  • 1) Снять трубку от источника ГС с входа адаптера резьбового.

  • 2) Открыть вентиль на баллоне с ГС № 2 и пропускать ГС через соединительные линии и насадку в течение не менее 180 с (при длине соединительных линий не более 2 м), расход ГС устанавливают равным (1,5 ± 0,1) дм3/мин.

  • 3) Надеть трубку на вход адаптера резьбового, включить секундомер, зафиксировать показания через время tl, равное То,9Д и t2, равное 3 Тодд (значение Тодд для конкретного исполнения газоанализатора приведено в Описании типа (приложение к Свидетельству об утверждении типа)).

Результаты определения времени установления показаний считают удовлетворительными, если выполняется условие:

Cti > 0,9 ■ Ct2 где Ctl, Ct2 - значения выходного сигнала газоанализатора через время tl и t2 после подачи ГС, довзрывоопасная концентрация, % НКПР, или объемная доля, %.

(12)

7 Оформление результатов поверки
  • 7.1   При проведении поверки газоанализаторов составляют протокол результатов поверки, рекомендуемая форма которого приведена в приложении В.

  • 7.2   Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к эксплуатации.

  • 7.3   Положительные результаты поверки оформляют свидетельством о поверке установленной формы согласно действующему законодательству Российской Федерации.

  • 7.4   Знак поверки наносится на лицевую сторону свидетельства о поверке.

  • 7.5   На оборотной стороне свидетельства о поверке должны быть указаны следующие данные:

  • - наименование нормативного документа, в соответствии с которым проведена поверка;

  • - результаты внешнего осмотра;

  • - результаты опробования;

  • - результаты определения метрологических характеристик с указанием максимальных значений погрешности, полученных в ходе поверки, с указанием заводских номеров измерительных преобразователей;

  • - значения поправочных коэффициентов (при первичной поверке);

  • - основные средства поверки;

  • - условия, при которых проведена поверка;

  • - подпись поверителя.

  • 7.6   При отрицательных результатах поверки эксплуатацию газоанализаторов запрещают и выдают извещение о непригодности установленной формы согласно действующему законодательству Российской Федерации с указанием причин непригодности.

Приложение А

(обязательное)

Технические характеристики ГС, используемых для поверки

Таблица А.1 - Газоанализаторы IR700 для измерения горючих газов и паров горючих жидкостей (LEL), технические характеристики ГС, используемых при первичной и периодической поверке

Определяемый компо

нент

Диапазон измерений содержания определяемого компонента

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

метан

СН4

от 0 до 100% НКПР (от 0 до 4,4 % об.д.)

азот

О.ч., сорт 2-й по ГОСТ 9293-74

2,20 % ± 5 % отн.

4,19 %± 5 % отн.

±(-0,046Х +

1,523)% отн.

ГСО 10256-

2013 (метан

- азот)

от 0 до 50 % НКПР (от 0 до

2,2 % об.д.)

азот

О.ч., сорт 2-й по ГОСТ 9293-74

1,10 %± 5 % отн.

2,10 %± 5 % отн.

±1,5 % отн.

ГСО 10257-

2013

этан

С2Н6

от 0 до 100% НКПР (от 0 до

2,5 % об.д.)

азот

О.ч., сорт 2-й по ГОСТ 9293-74

1,25 %± 5 % отн.

2,35 %± 5 % отн.

± (-0,046Х +

1,523)% отн.

ГСО 10243-

2013     (н-

бутан - азот)

пропан

С3Н8

от 0 до 100% НКПР

От Одо 1,7 % об.д.

азот

О.ч., сорт 2-й по ГОСТ 9293-74

0,85 % ± 5 % отн.

1,6 %± 5%

отн.

±1,5 % отн.

ГСО 10262-

2013 (пропан - азот)

бутан

Н-С4Н10

от 0 до 100% НКПР (от 0 до

1,4% об.д.)

азот

О.ч., сорт 2-й по ГОСТ 9293-74

0,7 % ± 5 % отн.

1,33 %± 5 % отн.

±(-0,046Х ±

1,523) % отн.

ГСО 10246-

2013 (н-бутан - азот)

изобутан

С4Н10

от 0 до 100% НКПР (от 0 до 1,3% об.д.)

азот

О.ч., сорт 2-й по ГОСТ 9293-74

0,65 % ± 5 % отн.

1,23 %± 5 % отн.

± (-0,046Х ±

1,523)% отн.

ГСО 10332-2013(изобутан - азот)

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

н-пентан

С5Н12

от 0 до 100% НКПР (от Одо 1,4% об.д.)

азот

О.ч., сорт 2-й по ГОСТ 9293-74

0,70 % ± 5 % отн.

1,33 %± 5 % отн.

±1,5 % отн.

ГСО 10378-2013(н-пентан -азот)

н-гексан

С6Н14

от 0 до 100% НКПР (от 0 до 1,0% об.д.)

азот

О.ч., сорт 2-й по ГОСТ 9293-74

0,5 % ± 5 % отн.

0,95 % ± 5 % отн.

± 1,5 % отн.

ГСО 10334-2013 (гексан

- азот)

гептан

С7Н16

от 0 до 100% НКПР (от 0 до 1,1 % об.д.)

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,55 %± 7 % отн.

1,0 %± 7%

отн.

± 2 % отн.

ГСО 10540-

2014

н-октан

С8Н18

от 0 до 50 % НКПР (От 0 до

0,4 % об.д.)

ПНГ - воз

дух

Марка Б ТУ 6-21-5-85

0,20 % ± 7 % отн.

0,37 % ± 7 % отн.

± 2 % отн.

ГСО 10540-2014(н-октан - воздух)

н-нонан

С9Н20

от 0 до 50 % НКПР (от 0 до 0,35 % об.д.)

ПНГ - воз

дух

-

Марка Б

ТУ 6-21-5-85

0,18% ±10

% отн.

0,32 %± 10 % отн.

*

ГГП-1

декан

С10Н22

от 0 до 50 % НКПР (от 0 до 0,35 % об.д.)

ПНГ - воз

дух

Марка Б ТУ 6-21-5-85

0,18 %± 10 % отн.

0,32 %± 10 % отн.

*

ГГП-1

этилен

С2Н4

от 0 до 100% НКПР (от 0 до

2,3 % об.д.)

азот

О.ч., сорт 2 по ГОСТ 9293-74

1,15 %± 5 % отн.

2,18 %± 5 % отн.

± (-0,046Х +

1,523) % отн.

ГСО 10247-

2013

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

пропилен (пропен) СзН6

от 0 до 100% НКПР (от 0 до 2,0 % об.д.)

азот

О.ч., сорт 2 по ГОСТ 9293-74

1,0 %± 5%

отн.

1,9 %± 5%

отн.

± (-0,046Х +

1,523) % отн.

ГСО 10249-

2013

н-бутилен (н-бутен) С4Н8

от 0 до 100% НКПР (от 0 до

1,6% об.д.)

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,8 % ± 7 %

отн.

± 2,0 % отн.

ГСО 10540-

2014 (н-бутен - азот)

1,5 %± 5%

отн.

± 1,5 % отн.

ГСО 10540-

2014(н-бутен - азот)

ацетон

(СНз)2СО

от 0 до 50 % НКПР (от 0 до 1,25   %

об.д.)

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,63 % ± 5 % отн.

1,14 %± 5 % отн.

± 1,5 % отн.

ГСО 10385-

2013

бензол

(СбН6)

от 0 до

100% НКПР

(от 0 до

1,2% об.д.)

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,6 % ± 5 %

отн.

1,1 %±5% отн.

± 1,5 % отн.

ГСО 10367-

2013

толуол СбНзСНз

от 0 до 50 % НКПР (от 0 до

0,55 % об.д.)

ПНГ - воз

дух

Марка Б ТУ 6-21-5-85

0,20 %± 10 % отн.

0,40 %± 10 % отн.

±(-3,ЗЗХ + 2,83) % отн.

ГСО 10368-

2013

метанол СНзОН

от 0 до 50 % НКПР (от 0 до 2,75   %

об.д.)

ПНГ - воз

дух

-

Марка Б по

ТУ 6-21-5-82

1,38 %± 5 % отн.

2,48 % ± 5 % отн.

± 2,5 % отн.

ГСО 10540-

2014

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

этанол

С2Н5ОН

от 0 до 50 % НКПР (от 0 до 1,55   %

об.д.)

ПНГ - воз

дух

Марка Б по ТУ 6-21-5-82

0,78 %± 10 % отн.

1,4 %± 10 % отн.

*

ГГП-1

циклогексан

С6Н12

от 0 до 100 % НКПР (от 0 до 1,2 % об.д.)

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,6 % ± 7 % отн.

± 5 % отн.

ГСО 10540-

2014

1,1 %±5%

отн.

± 2,5 % отн.

ГСО 10540-

2014

1,3-бутадиен СН2СНСНС н2

от 0 до 100 % НКПР (от 0 до 1,4 % об.д.)

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,7 %± 10 % отн.

1,2 % ± 10 % отн.

± (-2,5Х + 2,75) % отн.

ГСО 10388-

2013

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

  • 2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением.

При проведении поверки допускается использование азота газообразного особой чистоты сорт 2 по ГОСТ 9293-74 вместо ПНГ - воздуха марки Б по ТУ 6-21-5-82 и наоборот.

  • 3) ГГП-1 - Рабочий эталон 1-го разряда - комплекс ГГП-1, диапазон воспроизведения до-взрывоопасных концентраций от 5 до 50 % НКПР, пределы допускаемой относительной погрешности от ±10 до ±5 %.

* Пределы допускаемой относительной погрешности Д0(У) для заданного значения объемной доли целевого компонента в ПГС X для ГГП-1 вычисляется по формуле:

А Г V\__L 1л     li (X     ни.жн ) (|^0кон.|   |^0»ач.|)

+       /у      у    X        ’

у                        верхи.      нижн.)         J

где ^иижи и Хверхн ~ нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %;

ДОнач и Д0кон - пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизведения объемной доли целевого компонента, %.

  • 4) Стандартные образцы состава газовые смеси, выпускаемые по ТУ 6-16-2956-92 и ТУ 2114-014-20810646-2014 в баллонах под давлением.

  • 5) Знак «X» в формуле расчета пределов погрешности аттестации значение объемной доли определяемого компонента в ГС, указанное в паспорте, %.

Таблица А.2 - Газоанализаторы IR700 для измерения объемной доли диоксида углерода (СО2), технические характеристики ГС, используемых при первичной и периодической поверке

Определяемый компонент

Диапазон измерений объемной до-ли определяемого компонента, %

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения, %

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

диоксид углерода СО2

от 0 до

0,3

азот

Особой чистоты, сорт 1,ГОСТ 9293-74

0,15% ±10 % отн.

0,27 %± 10 % отн.

± (-2,5Х + 2,75) % отн.

ГСО 10241-

2013

от 0 до

0,5

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

0,25 %± 10 % отн.

0,45 %± 10 % отн.

± (-2,5Х + 2,75) % отн.

ГСО 10241-

2013

от 0 до

1,0

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

0,50 % ± 5 % отн.

0,95 % ± 5 % отн.

± (-0,046Х +

1,523) % отн.

ГСО 10241-

2013

от 0 до

3,0

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

1,5 %± 5% отн.

2,75 % ± 5 % отн.

± (-0,046Х +

1,523) % отн.

ГСО 10241-

2013

от 0 до

5,0

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

2,5 % ± 5 % отн.

4,75 % ± 5 % отн.

± (-0,046Х +

1,523)% отн.

ГСО 10241-

2013

от 0 до 10

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

5,0 % ± 5 % отн.

9,5 % ± 5 % отн.

± (-0,046Х +

1,523) % отн.

ГСО 10241-

2013

Определяемый компонент

Диапазон измерений объемной до-ли определяемого компонента, %

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения, %

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

диоксид углерода СО2

от 0 до 15

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

7,5 % ± 5 %

отн.

14,5 %± 5 % отн.

± (-0,046Х +

1,523) % отн.

ГСО 10241-

2013

от 0 до 20

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

9,5 % ± 5 % отн.

19,5 %±5 % отн.

± (-0,046Х +

1,523) % отн.

ГСО 10241-

2013

от 0 до 25

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

12,5% ±5 % отн.

24,0 % ± 5 % отн.

± (-0,008Х +

0,76) % отн.

ГСО 10241-

2013

от 0 до 50

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

25 % ± 5 %

отн.

47,5 % ± 5 % отн.

± (-0,008Х +

0,76) % отн.

ГСО 10241-

2013

от 0 до

100

азот

Особой чистоты, сорт 2, ГОСТ 9293-74

50 % ± 5 % отн.

± (-0,008Х +

0,76) % отн.

ГСО 10241-

2013

95 % ±5 %

отн.

± (-0,0037Х +

0,459) % отн.

ГСО 10241-

2013

Таблица А.З - Газоанализаторы IR-700 для измерения горючих газов и паров горючих жидкостей (LEL), технические характеристики ГС, используемых при периодической поверке

Определяемый компонент *

Диапазон измерений содержания определяемого компонента

Поверочный компонент / ориенти-ровочное значение коэффициента пересчета

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погреш-ность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

гептан

С7Н16

от 0 до

100% НКПР (от 0 до

1,1 % об.д.)

пропан /

1,56

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,50 % ± 5 % отн.

1,05 %±5 % отн.

± 1,5% отн.

ГСО 10262-2013 (пропан - азот)

н-октан

С8Н18

от 0 до 50% НКПР (От 0 до

0,4 % об.д.)

метан /

1,34

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,85 % ± 5 % отн.

1,53 %±5 % отн.

± (-0,046Х

+ 1,523)% отн.

ГСО 10256-2013 (метан -азот)

н-нонан

С8Н18

от 0 до 50% НКПР (От 0 до

0,4 % об.д.)

метан /

1,53

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,71 %±5 % отн.

1,28 %± 5 % отн.

± (-0,046Х

+ 1,523)% отн.

ГСО 10256-2013 (метан -азот)

Определяемый компонент *

Диапазон измерений содержания определяемого компонента

Поверочный компонент / ориенти-ровочное значение коэффициента пересчета

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погреш-ность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

декан

С10Н22

от 0 до 50% НКПР (от 0 до

0,35 % об.д.)

метан /

1,53

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,72 % ± 5 % отн.

1,30 %± 5 % отн.

± (-0,046Х

+ 1,523)% отн.

ГСО 10256-2013 (метан -азот)

ацетон

(СНз)2С О

от 0 до

50   %

НКПР

(от 0 до 1,25  %

об.д.)

пропан/

1,92

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,22 % ± 5 % отн.

0,40 % ± 5 % отн.

± (-2,5Х +

2,75)% отн.

ГСО 10262-

2013 (пропан - азот)

бензол

6Нб)

от 0 до

100% НКПР (от 0 до

1,2% об.д.)

пропан/

1,59

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,54 % ± 5 % отн.

1,03 %± 5 % отн.

± 1,5%

отн.

ГСО 10262-2013 (пропан - азот)

Определяемый компонент *

Диапазон измерений содержания определяемого компонента

Поверочный компонент / ориенти-ровочное значение коэффициента пересчета

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

толуол с6н5сн

3

от 0 до 50% НКПР (от 0 до 0,55 % об.д.)

пропан /

1,59

азот

О.ч„ сорт 2 по ГОСТ 9293-74

0,29 % ± 5 % отн.

0,49 % ± 5 % отн.

± (-2,5Х +

2,75) %

отн.

ГСО 10262-2013 (пропан - азот)

метанол

СНзОН

от 0 до 50   %

НКПР

(от 0 до 2,75  %

об.д.)

пропан /

0,65

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,68 % ± 5 % отн.

1,22 %± 5 % отн.

± 1,5%

отн.

ГСО 10262-2013 (пропан

- азот)

этанол

С2Н5ОН

от 0 до 50   %

НКПР

(от 0 до 1,55   %

об.д.)

пропан /

1,21

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,35 % ± 5 % отн.

± (-2,5Х +

2,75) % отн.

ГСО 10262-2013 (пропан - азот)

0,63 % ± 5 % отн.

± 1,5% отн.

Определяемый компонент *

Диапазон измерений содержания определяемого компонента

Поверочный компонент / ориенти-ровочное значение коэффициента пересчета

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погреш-ность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

циклогексан

С6Н12

от 0 до 100 % НКПР (от 0 до 1,2 % об.д.)

пропан /

1,41

азот

О.ч., сорт 2 по ГОСТ 9293-74

0,61 % ± 5 % отн.

1,14 %± 5 % отн.

± 1,5 %

отн.

ГСО 10262-2013 (пропан - азот)

1,3-бутади-ен СН2СН СНСН2

от 0 до 100 % НКПР (от 0 до 1,4   %

об.д.)

метан /

1,8

азот

О.ч., сорт 2 по ГОСТ 9293-74

1,22 %± 5 % отн.

2,34 % ± 5 % отн.

± (-0Д46Х + 1,523)% отн.

ГСО 10256-2013 (метан -азот)

Примечание * - для определяемых компонентов из таблицы А.1, не указанных в таблице А.2, периодическая поверка проводится по ГС, содержащим определяемый компонент.

Приложение Б

(обязательное)

Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов IR-700

Таблица Б.1 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов IR-700 для измерения горючих газов и паров горючих жидкостей (LEL)

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

абсолютной, % НКПР

относительной, %

метан

СН4

от 0 до 100 % НКПР (от 0 до 4,4 % об.д.)

от 0 до 50 св. 50 до 100

± 5

±10

от 0 до 50 % НКПР (от 0 до 2,2 % об.д.)

от 0 до 50

±5

-

этан

с2н6

от 0 до 100 % НКПР (от 0 до 2,5 % об.д.)

от 0 до 50 св. 50 до 100

±5

±10

пропан

СзН8

от 0 до 100 % НКПР (от 0 до 1,7 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

бутан

С4Ню

от 0 до 100 % НКПР (от 0 до 1,4 % об.д.)

от 0 до 50 св. 50 до 100

±5

±10

изобутан

С4Н10

от 0 до 100 % НКПР (от 0 до 1,3 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

н-пентан

С5Н12

от 0 до 100 % НКПР (от 0 до 1,4 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

н-гексан

СбН14

от 0 до 100 % НКПР (от 0 до 1,0 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

гептан

С7Н16

от 0 до 100 % НКПР (от 0 до 1,1 % об.д.)

от 0 до 50 св. 50 до 100

±5

±10

н-октан

С8Н18

от 0 до 100 % НКПР (от 0 до 0,8 % об.д.)

от 0 до 50

±5

-

н-нонан

С9Н20

от 0 до 100 % НКПР (от 0 до 0,7 % об.д.)

от 0 до 50

± 5

-

декан

С10Н22

от 0 до 100 % НКПР (от 0 до 0,7 % об.д.)

от 0 до 50

± 5

-

этилен

С2Н4

от 0 до 100 % НКПР (от 0 до 2,3 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

пропилен (пропен) СзНб

от 0 до 100 % НКПР (от 0 до 2,0 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

н-бутилен (н-бутен) С4Н8

от 0 до 100 % НКПР (от 0 до 1,6 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

ацетон

(СНз)2СО

от 0 до 100 % НКПР (от 0 до 2,5 % об.д.)

от 0 до 50

±5

-

бензол

(СбН6)

от 0 до 100 % НКПР (от 0 до 1,2 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

толуол

СбН5СНз

от 0 до 100 % НКПР (от 0 до 1,1 % об.д.)

от 0 до 50

± 5

-

метанол СНзОН

от 0 до 100 % НКПР (от 0 до 5,5 % об.д.)

от 0 до 50

±5

-

этанол

С2Н5ОН

от 0 до 100 % НКПР (от 0 до 3,1 % об.д.)

от 0 до 50

±5

-

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

абсолютной, % НКПР

относительной, %

циклогексан

СбН12

от 0 до 100 % НКПР (от 0 до 1,2 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

1,3-бутадиен

СН2СНСНСН2

от 0 до 100 % НКПР (от 0 до 1,4 % об.д.)

от 0 до 50 св. 50 до 100

±5

± 10

Примечания:

  • 1 НКПР - нижний концентрационный предел распространения пламени. Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002.

  • 2 Выбор диапазона показаний (0-100) % НКПР или (0-50) % НКПР для определяемого компонента метан (СНд) осуществляется при заказе и не может быть изменен пользователем в процессе эксплуатации.

  • 3 Пределы допускаемой основной погрешности газоанализаторов нормированы при условии наличия в контролируемой среде только одного определяемого компонента.

  • 4 Периодическая поверка газоанализаторов с использованием газовых эквивалентов проводится с использованием коэффициентов пересчета, определенных при первичной поверке.

Таблица Б.2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов IR-700 для измерения объемной доли диоксида углерода (СО2)

Определяемый компонент

Диапазоны измерений объемной доли, %

Пределы допускаемой основной приведенной погрешности, %

Диоксид углерода СО2 (LR версия)

от 0 до 0,3 от 0 до 0,5

от 0 до 1 от 0 до 3

от 0 до 5

±5

Диоксид углерода

СО2 (HR версия)

от 0 до 10

от 0 до 15

от 0 до 20

от 0 до 25

от 0 до 50

от 0 до 100

±5

Примечание - LR - low range, HR - high range. Переключение диапазонов измерений в пределах, указанных в таблице для соответствующей версии, доступно для пользователя в процессе эксплуатации.

Приложение В

(рекомендуемое)

Форма протокола поверки

Протокол поверки

№_________________от_____________

(тип СИ)

  • 1) Заводской номер СИ________________________________________________________________

  • 2) Принадлежит______________________________________________________________________

  • 3) Наименование изготовителя____________________________________________________________

  • 4) Дата выпуска_________________________________________________________________________

  • 5) Наименование нормативного документа по поверке______________________________________

  • 6) Наименование, обозначение, заводские номера применяемых средств поверки/ номера паспортов ГС___________________________________________________________________________

  • 7) Вид поверки (первичная, периодическая)

(нужное подчеркнуть)

  • 8) Условия поверки:

  • - температура окружающей среды____________________________________________________

  • - относительная влажность окружающей среды__________________________________________

  • - атмосферное давление______________________________________________________________

  • 9) Результаты проведения поверки

Внешний осмотр________________________________________________________________

Опробование______________________________________________________________________

Подтверждение соответствия программного обеспечения___________________________________

Определение метрологических характеристик

Определение основной погрешности газоанализаторов IR-700 для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (LEL) при первичной поверке

Номер ГС (точка поверки)

Состав ГС

Действительное значение довзрывоопас-ной концентрации определяемого компонента в i-ой ГС, % НКПР

Измеренное значение до-взрывоопасной концентрации определяемого компонента при подаче i-ой ГС, % НКПР

Значение погрешности, полученное при поверке

абсолютной, % НКПР

относительной, %

Расчет поправочного коэффициента для поверочного компонента

Номер ГС (точка поверки)

Состав ГС

Действительное значение довзры-воопасной концентрации определяемого компонента в i-ой ГС, % НКПР

Измеренное значение довзрывоопас-ной концентрации определяемого компонента при подаче i-ой ГС, % НКПР

Рассчитанное значение поправочного коэффициента

2

3

Значение(я) коэффициента(ов) пересчета для поверочного компонента

Определение основной погрешности газоанализаторов IR-700 для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (LEL) при периодической поверке

Номер ГС (точка поверки)

Состав ГС

Действительное значение довзрывоопас-ной концентрации поверочного компонента в Гой ГС, % НКПР

Измеренное значение до-взрывоопасной концентрации определяемого компонента при подаче i-ой ГС, % НКПР

Значение погрешности, полученное при поверке

абсолютной, % НКПР

относительной, %

Определение основной погрешности газоанализаторов IR-700 для измерения объемной доли диок-

сида углерода (СО2)

Номер ГС (точка поверки)

Состав ГС

Действительное значение объемной доли определяемого компонента в i-ой ГС, %

Измеренное значение объемной доли определяемого компонента при подаче i-ой ГС, %

Значение погрешности, полученное при поверке

приведенной, %

относительной, %

Определение времени установления выходного сигнала_____________________________________

Определение вариации показаний_______________________________________________________

Вывод:_________________________________________________________________________________

Заключение_______________________________, зав. №______________________________________

(тип СИ)

соответствует предъявляемым требованиям и признано годным (не годным) для эксплуатации.

ФИО и подпись поверителя__________________________________________________________

Выдано свидетельство о поверке_____________________от _

(Выдано извещение о непригодности_____________________от__)

26

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
