Методика поверки «Счётчики электрической энергии статические трехфазные АМПЕР 3» (МП 4228-002-29475497-2015)

ООО

УТВЕРЖДАЛО

2016 г.

Счётчики электрической энергии статические трехфаэные АМПЕР 3

Методика поверки

МП 4228-002-29475497-2015

л ь

г. Видное

2016 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок (и калибровки) счетчиков электрической энергии статических трехфазных АМПЕР 3, далее по тексту - счетчики.

• 1.2 Счетчики подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 16 лет.

• 2.1 Операции, выполняемые при поверке счетчиков, и порядок их выполнения при

ведены в таблице 1

Таблица 1

• 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчики бракуют, их поверку прекращают.

• 2.3 После устранения недостатков, вызвавших отрицательный результат, счетчики вновь представляют на поверку.

• 3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на счетчики и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - счетчик проверяют в корпусе с установленным кожухом и без крышки зажимов;

• - температура окружающего воздуха - плюс (20 ± 5) °C;

• - относительная влажность окружающего воздуха - от 30 до 80 %;

• - атмосферное давление - от 80 до 106,7 кПа;

• - отсутствие постоянного магнитного поля внешнего происхождения.

Параметры, обеспечиваемые поверочной установкой:

• - номинальная частота тока сети - (50,0 ± 0,5) Гц;

• - значение выходного напряжения переменного трехфазного тока от 40 В до 276 В;

• - значение выходного переменного трехфазного тока от 0,01 А до 100 А;

• - отклонение значения силы тока в каждой из фаз от значений, указанных в каждом конкретном случае - не более ± 1 %;

• - отклонение каждого из фазных (или линейных) напряжений от среднего значения - не более ± 1 %;

• - сдвиги фаз между токами и напряжениями (независимо от значения коэффициента мощности) не должны отличаться друг от друга более чем на 2°;

• - коэффициент искажения формы кривых синусоидального напряжения и тока -не более 2 %.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать счетчики в условиях окружающей среды, указанных в п.6, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 8.1 Внешний осмотр

При внешнем осмотре проверяют соответствие счетчиков следующим требованиям:

• - лицевая панель счетчиков должна быть чистой и иметь четкую маркировку в соответствии с ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012;

• - в комплекте счетчиков должны быть документы:

• 1) «Счетчики электрической энергии статические трехфазные АМПЕР 3. Паспорт»;

• 2) «Счетчики электрической энергии статические трехфазные АМПЕР 3. Руководство по эксплуатации» РЭ 4228-002-29475497;

• 3) «Счетчики электрической энергии статические трехфазные АМПЕР 3. Методика поверки» МП 4228-002-29475497-2015;

• - на крышке зажима счетчиков должна быть нанесена схема подключения счетчиков к электрической сети;

- все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, механические элементы хорошо закреплены.

Результаты проверки считаются положительными, если выполняются все вышеуказанные требования.

• 8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции напряжением переменного тока проводить с помощью установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту- GPT-79803) в следующей последовательности:

• 1) Покрыть корпуса счетчиков сплошной, прилегающей к поверхности корпуса металлической фольгой («Земля») таким образом, чтобы расстояние от фольги до зажимов было не более 20 мм.

• 2) Установить винты силовых зажимов в положение, соответствующее закреплению максимально допустимого сечения проводов.

• 3) Подать от установки на точки приложения испытательное напряжение практически синусоидальной формы частотой (45 - 65) Гц в соответствии с таблицей 3.

  Таблица 3

  Среднеквадратическое значение испытательного напряжения, кВ	Точка приложения испытательного напряжения
  4	Между всеми цепями тока и напряжения, соединенными вместе, с одной стороны, и «землей» - с другой стороны
  2	Между цепями, которые не предполагается соединять вместе во время работы

  4) Выдержать изоляцию под действием испытательного напряжения

в течение 1 мин.

5) Снизить испытательное напряжение до нуля и отключить GPT-79803.

Результаты проверки считаются положительными, если во время проверки не произошло пробоя или перекрытия изоляции испытуемых цепей.

• 8.3 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить при помощи GPT-79803 в следующей последовательности:

• 1) Подключить GPT-79803 между цепями тока и напряжения, указанными в таблице 3.

• 2) Установить на выходе установки GPT-79803 напряжение постоянного тока 500 В.

• 3) Провести измерение электрического сопротивления изоляции не менее 3 раз.

Результаты проверки считают удовлетворительными, если значение сопротивления изоляции составило не менее 20 МОм.

• 8.4 Опробование

Опробование счетчиков заключается в проверке функционирования дисплея и клавиатуры управления (в зависимости от модификации счетчика). Проверку проводить при номинальном значении напряжения на силовых зажимах счетчиков в следующей последовательности:

• 1) Собрать схему, представленную на рисунке А.1 Приложения А.

• 2) При помощи установки поверочной универсальной УШ1У-МЭ 3.1 К (далее по тексту - УППУ) воспроизвести значение напряжения переменного тока равное Сном.

• 3) Последовательно нажимая кнопки клавиатуры управления счетчика в ручном режиме индикации убедиться, что после каждого нажатия кнопки происходит изменение информации, отображаемой на дисплее в соответствии с описанием режима индикации в руководстве по эксплуатации.

Результаты проверки считаются положительными, если при включении отображаются все пиксели графического дисплея, и после каждого нажатия кнопки происходит соответствующее изменение отображаемой информации.

• 8.5 Подтверждение соответствия программного обеспечения

Встроенное программное обеспечение (далее по тексту - ПО) установок может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств, поэтому при поверке встроенное программное обеспечение не проверяется.

• 8.6 Проверка стартового тока

Проверку стартового тока проводится при помощи У1111У, устанавливая следующие параметры испытательных сигналов:

-для счётчиков класса точности 1 по ГОСТ 31819.21 и ГОСТ 31819.23 (непосредственного включения):

U = U_H0M; / = 0,004 h; cos р> = 1

• - для счётчиков класса точности 1 по ГОСТ 31819.21 и ГОСТ 31819.23 (включаемых через трансформаторы):

(J ⁼ Uhom> I — 0,002cos ср — 1

• - для счётчиков классов точности 0,5S по ГОСТ 31819.22 и 0,5 (при измерении реактивной энергии)

U = Гном, I ~ 0,001 '/ном, cos (р—1.

-для счётчиков класса точности 2 по ГОСТ 31819.23 (непосредственного включения):

U = U_mM; I = 0,005-fa; cos (р= 1

-для счётчиков класса точности 2 по ГОСТ 31819.23 (включаемых через трансформаторы):

U = t/ном,’ I ⁼ 0,0031^ cos ср ⁼ 1

Проверку проводить в следующей последовательности:

• 1) Подключить счетчик к УППУ согласно рисунку А.1 Приложения А.

• 2) Проверку проводят, наблюдая за приращением показаний энергии счётчика.

• 3) Для счётчиков с двумя направлениями учёта проверку проводят в обоих направлениях.

• 4) Счётчики должны начинать непрерывную регистрацию показаний активной и реактивной (для счётчиков соответствующих исполнений) энергии при симметричной нагрузке, коэффициенте мощности, равном 1, и значении тока:

I = 0,004-1ъ- для счётчиков класса точности 1 по ГОСТ 31819.21 и ГОСТ 31819.23 непосредственного включения;

I = 0,002-1_т>» - для счётчиков класса точности 1 по ГОСТ 31891.21 и ГОСТ 31819.23, включаемых через трансформаторы;

Z= 0.0051ъ~ для счётчиков класса точности 2 по ГОСТ 31819.23 непосредственного включения;

I = 0,003-Ihom - для счётчиков класса точности 2 по ГОСТ 31891.23, включаемых через трансформаторы;

I = 0,0011_тм- для счётчиков классов точности 0,5S по ГОСТ 31819.22 и 0,5 (при измерении реактивной энергии).

Результаты проверки считаются положительными, если при значениях тока по п. 4) счётчик начинает и продолжает регистрировать показания активной и реактивной энергии (в зависимости от исполнения).

• 8.7 Проверка отсутствия самохода

Проверку отсутствия самохода проводить при помощи УППУ в следующей последовательности:

• 1) подключить счетчик к УППУ согласно рисунку А.1 Приложения А;

• 2) подключить счетчик к компьютеру через интерфейс, например, оптический, с помощью устройства фотосчитывающего УФС-И (входящего в состав УППУ).

• 3) установить на выходе У1111У следующий испытательный сигнал: напряжение -1,15 • (7ном; сила тока - 0 А;

• 4) После приложения напряжения, равного 1,15-Гном, при отсутствии тока в цепи тока испытательные выходные устройства счётчиков активной и реактивной (для счётчиков соответствующих исполнений) энергии должны создавать не более одного импульса. Минимальный период испытания At, мин, должен составлять:

  At>

  Д-10* k-m-lf -1

  (1)

где: к - постоянная счетчика, имп./(кВт ч) или имп./(кварч));

m - число измерительных элементов;

U_H0M - номинальное напряжение, В;

1макс - максимальный ток, А;

R = 600 для счётчиков активной энергии классов точности 1, 0,5 S и реактивной энергии класса 0,5;

R = 480 для счётчиков реактивной энергии классов точности 1 и 2.

• 5) В течение времени, вычисленного формуле (1), проводят наблюдение за оптическими выходными устройствами активной и реактивной (для счётчиков соответствующих исполнений) энергии.

Результаты проверки считаются положительными, если за время наблюдения оптические выходные устройства активной и реактивной энергии выдадут не более одного импульса.

• 8.8 Проверка метрологических характеристик

  • 8.8.1 Проверка основной относительной погрешности измерения активной и реактивной электрической энергии счетчиков.

Проверку основной относительной погрешности при измерении активной (реактивной) энергии проводить при помощи УППУ при значениях информативных параметров входного сигнала, указанных в таблицах 4 - 11 в следующей последовательности:

• 1) Подключить счетчики к поверочной установке У1111У в соответствии с рисунком А.1 Приложения А.

• 2) Подключить считывающее устройство (входящее в состав У1П1У) к поверочному выходу счетчика.

• 3) Подать на счетчики напряжение (7_Н0М.

• 4) Запустить ПО.

• 5) Последовательно провести испытания для прямого и обратного направлений активной энергии следующим образом:

• - установить на выходе установки УППУ сигналы в соответствии с таблицей 4-7;

• - считать с дисплея установки УППУ значения погрешностей измерения энергии прямого и обратного направлений %;

• 6) Последовательно провести испытания (таблицы 8-11) для прямого и обратного направлений реактивной энергии, выполнив действия в п. 5)

Результаты проверки считаются положительными, если полученные значения погрешностей измерения активной и реактивной энергии не превышают значений, приведенных в таблицах 4-11.

Таблица 4 - Проверка погрешности измерения активной энергии для счетчиков класса

точности 1 при симметричной многофазной на!рузке

Примечания

• 1 Знаком «L» обозначена индуктивная нагрузка.

• 2 Знаком «С» обозначена емкостная нагрузка.

Таблица 5 - Проверка погрешности измерения активной энергии для счетчиков класса точности 1 при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Примечания

• 1 Испытания должны быть проведены последовательно для каждой фазы счетчиков.

• 2 Знаком «L» обозначена индуктивная нагрузка.

Таблица 6 - Проверка погрешности измерения активной энергии для счетчиков класса точности 0,5S при симметричной нагрузке

Таблица 7 - Проверка погрешности измерения активной энергии для счетчиков класса точности 0,5S при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Таблица 8 - Проверка погрешности измерения реактивной энергии для трехфазных счетчиков классов точности 1 и 2 при симметричной нагрузке

Таблица 9 - Проверка погрешности измерения реактивной энергии для трехфазных счетчиков классов точности 1 и 2 при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения

Примечания

• 1 Испытания должны быть проведены последовательно для каждой фазы счетчиков.

• 2 Знаком «L» обозначена индуктивная нагрузка.

Таблица 10 - Проверка погрешности измерения реактивной энергии при симметричной нагрузке для исполнений счётчиков класса точности 0,5 при симметричной многофазной нагрузке

Таблица 11 - Проверка погрешности измерения реактивной энергии при симметричной нагрузке для исполнений счётчиков класса точности 0,5 при однофазной нагрузке и симмет-рии многофазных напряжений, приложенных к цепям напряжения

Примечания

• 1 Испытания должны бьпъ проведены последовательно для каждой фазы счетчиков.

• 2 Знаком «L» обозначена индуктивная нагрузка.

8.8.2 Проверка допускаемой основной абсолютной погрешности измерения текущего времени

Проверку допускаемой основной абсолютной погрешности измерения текущего времени проводят методом измерения периода повторения секундных импульсов встроенных часов в следующем порядке:

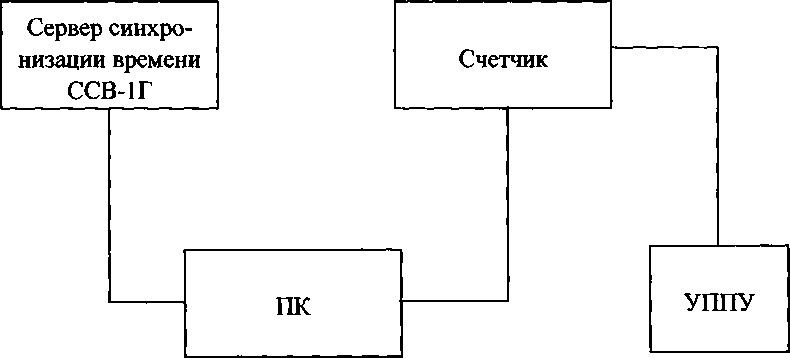

• 1) Собрать схему в соответствии с рисунком 1.

• 2) При помощи УППУ подать на счётчик номинальное напряжение;

Питание ~ 220 В                        Питание ~ t/ном

Рисунок 1

• 3) Синхронизировать текущее время счетчика с текущим временем на сервере синхронизации времени ССВ-1Г (далее по тексту - сервер).

• 4) Дождаться выполнения синхронизации времени счетчика с сигналами сервера.

• 5) Убедиться, что показания внутренних часов счетчика и сервера совпадают. Если данное условие не выполняется, результаты проверки считаются отрицательными.

• 6) По истечении 24 часов повторить пункты 3) - 5).

• 7) Вычислить основную абсолютную погрешность текущего времени за сутки, измеряемого контроллером по формуле:

АТ ⁼ Тс — Тссв,                 (2)

Где ДТ - погрешность измерения текущего времени за сутки;

Т_с - время счетчика на момент измерения;

Тссв - время сервера на момент измерения.

Результаты проверки считаются положительными, если полученное значение допускаемой основной абсолютной погрешности измерения текущего времени в нормальных условиях с учётом коррекции не превышает ±0,5 с за сутки.

8.8.3 Проверка допускаемой основной относительной погрешности измерения фазного/линейного напряжения переменного тока

Проверку проводят при помощи УЮТУ в следующей последовательности:

• 1) Собрать схему, приведенную на рисунке А.1 Приложения А.

• 2) При помощи УЮТУ воспроизвести испытательные сигналы согласно таблице 12. Таблица 12 ка по формуле (3).

  Значение напряжения, В	Значение тока для счётчиков, А		Пределы допускае-мой относительной погрешности, %
  	с непосредственным включением	включаемых через трансформатор
  0,80 - /7ном	/б	/ном	±0,5
  t/ном
  1,2’t/ном

  • 3) Сравнить показания, измеренные УЮТУ и счетчиком.

  • 4) Рассчитать относительную погрешность измерения напряжения переменного то

8Х=^Х,~^Х° -100;               (3)

где Хи - показание счетчика;

Х_о - показание У1111У;

Результаты проверки считаются положительными, если полученные значения относительной погрешности измерения фазного/линейного напряжения переменного тока не превышают пределов, приведенных в таблице 13.

8.8.4Проверка допускаемой основной относительной погрешности измерения силы переменного тока.

Проверку проводят при помощи УППУ в следующей последовательности:

• 1) Собрать схему, приведенную на рисунке А.1 Приложения А.

• 2) При помощи УППУ воспроизвести испытательные сигналы согласно таблице 13.

  Таблица 13

  Значение тока для счётчиков, А		Значение напряжения, В	Пределы допускаемой относительной погрешности, %
  с непосредственным включением	включаемых через трансформатор
  0,01 Тб	0,01 /ном	t/ном	±0,5
  к	Л1ОМ
  1,5к	1) 5*/нОМ

  3) Сравнить показания, измеренные У1111У и счетчиком.

• 4) Рассчитать относительную погрешность измерения силы переменного тока по формуле (3).

Результаты проверки считаются положительными, если полученные значения относительной погрешности не превышают пределов, приведенных в таблице 13.

8.8.5 Проверка допускаемой основной абсолютной погрешности измерения частоты переменного тока.

Проверка допускаемой абсолютной погрешности измерения частоты переменного тока проводится одновременно с п 8.8.6 при проверке допускаемой абсолютной погрешности измерения отклонения частоты переменного тока.

Результаты проверки считаются положительными, если полученные значения абсолютной погрешности не превышаю ±0,01 Гц.

8.8.6Проверка допускаемых основных погрешностей измерения отрицательного и положительного отклонения напряжения переменного тока, измерения отклонения частоты переменного тока.

Проверку проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке А.1 Приложения А.

• 2) При помощи УП11У подать на счетчик испытательный сигнал 1, с характеристиками, представленными в таблице 14, в зависимости от номинального значения напряжения и силы переменного тока.

  Таблица! 4

  Характеристика	Испытательный сигнал
  	1	2	3	4	5	6	7
  8Ua, %	0	-50	-20	-90	50	20	-90
  WB, %	0	-50	-20	-90	50	20	-90
  8Uc,%	0	-50	-20	-90	50	20	-90
  А/, Гц	0	-7,5	0,996	0,2	-0,2	-1	7,5

  3) Считывают со счетчика результаты измерений всех характеристик и сравнивают со значениями, воспроизведенными У1П1У.

4) Рассчитать абсолютные погрешности измерения по формуле (4).

АХ = Х_И-Х_О,                   (4)

где Х_и - показание счетчика;

Х_о - показание УППУ.

Результаты проверки считаются положительными, если полученные значения абсолютной погрешности не превышает значений для измерения отрицательного и положительного отклонения напряжения переменного тока ± 0,5 % и для измерения отклонения частоты переменного тока ±0,01 Гц.

8.8.7 Проверку допускаемых основных абсолютных погрешностей измерения характеристик провалов напряжения и перенапряжений проводят в следующей последовательности:

• 1) Собрать схему, представленную на рисунке А.1 Приложения А.

• 2) В меню У11Г1У «Параметры провалов и перенапряжений» выбирают «опорное напряжение» - «заданное».

• 3) Задают в устройстве пороговое значение провала напряжения, равное -10,00 % относительно заданного напряжения, и пороговое значение перенапряжения, равное 10,00 % относительно заданного напряжения.

• 4) Подают на измерительные входы счетчика с выходов УППУ испытательный сигнал 1 с параметрами, приведёнными в таблице 15 в зависимости от номинального значения напряжения счетчика U_H(M-

• 5) Поочерёдно устанавливают с помощью УППУ испытательные сигналы 1 - 7 с характеристиками, приведёнными в таблице 15 (значения характеристик провалов междуфазных напряжений и междуфазных перенапряжений приведены в качестве нормированных значений (показаний УППУ) для расчёта погрешностей).

• 6) Считывают со счетчика результаты измерений характеристик провалов напряжения (длительность провала напряжения, глубина провала напряжения) и перенапряжений (длительность) для каждого испытательного сигнала.

7) Рассчитывают погрешности измерений характеристик провалов напряжения и перенапряжений по формуле (4).

Значение характеристики провала для фазного и междуфазного А

АВ

Примечание -⁰ Период повторения провалов напряжения и перенапряжений задаётся в два раза больше их длительности. Длительность и период повторения провалов напряжения и перенапряжений должны быть кратны периоду сигнала основной частоты (параметр «Привязка» УППУ должен иметь значение «к периоду»).____________________

Результаты проверки считаются положительными, если полученные значения абсолютной погрешности не превышают:

• - пределов допускаемой абсолютной погрешности измерения длительности провалов и прерываний напряжения ±0,04 с;

• - пределов допускаемой абсолютной погрешности измерения глубины провала напряжения ±0,5 %;

• - пределов допускаемой абсолютной погрешности измерения длительности перенапряжения ±0,04 с.

8.8.8 Проверка допускаемых основных погрешностей измерения активной, реактивной и полной мощностей, коэффициента мощности.

Порядок следования фаз должен соответствовать порядку, указанному в схеме подключений счетчика.

Напряжения и токи должны быть симметричными, если не указано другое.

• 8.8.7.1 Проверка допускаемой основной относительной погрешности измерения активной электрической мощности.

Проверку проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке А.1 Приложения А.

• 2) При помощи У1ШУ воспроизвести испытательный сигнал с характеристиками представленными в таблице 16.

• 3) Ввести передаточное число счетчика в кВт ч (постоянную импульсного выхода счетчика).

Таблица 16

мощности по формуле (3).

Результаты проверки считаются положительными, если полученные значения относительной погрешности не превышают значений:

• - ±0,5 % для модификаций А и В;

• - ±1,0% для модификаций С и D

• 8.8.7.2 Проверка допускаемой основной относительной погрешности измерения реактивной электрической мощности.

• 1) Собрать схему, представленную на рисунке А.1 Приложения А.

• 2) При помощи УПГГУ воспроизвести испытательный сигнал с характеристиками представленными в таблице 17.

• 3) Ввести передаточное число счетчика в вар ч (постоянную импульсного выхода счетчика).

• 4) Рассчитать относительную погрешность измерения реактивной электрической мощности по формуле (3).

Результаты проверки считаются положительными, если полученные значения относительной погрешности не превышают значений:

• - ±0,5 % для модификаций А;

• - ±1,0% для модификаций В и С;

• - ± 2,0 % для модификаций D.

Таблица 17

• 8.8.7.3 Проверка допускаемой основной относительной погрешности измерения полной электрической мощности.

1) Проверка допускаемой относительной погрешности измерения полной электрической мощности проводить одновременно с пунктами 8.8.7.1 и 8.8.7.3. Полная мощность (S) связана с активной (Р) и реактивной (Q) мощностями следующим соотношением:

s = ^p² +Q¹

2) Рассчитать относительную погрешность измерения полной электрической мощности по формуле (3).

Результаты проверки считаются положительными, если полученные значения относительной погрешности не превышают пределов:

• - ±0,5 % для модификаций А;

• - ±1,0% для модификаций В и С;

• - ±2,0 % для модификаций D.

• 8.8.7.4 Проверка допускаемой основной абсолютной погрешности измерения коэффициента мощности.

Проверка допускаемой основной абсолютной погрешности измерения коэффициента мощности проводить одновременно с пунктом 8.8.7.1.

Результаты проверки считаются положительными, если полученные значения абсолютной погрешности не превышают ±0,01.

• 9.1 Счетчик, прошедший поверку с положительными результатами, признают годным и наносят на место пломбирования счетчика оттиск клейма поверителя.

• 9.2 Положительные результаты поверки оформляются записью в соответствующем разделе паспорта, заверенной подписью и оттиском клейма поверителя.

• 9.3 Результаты поверки вносят в протокол, оформленный в соответствии с ГОСТ 8.584-2004.

• 9.4 Счетчик, прошедший поверку с отрицательными результатами, бракуют. Клеймо предыдущей поверки гасят, а счетчик отправляют в ремонт. В паспорт вносят запись о непригодности с указанием причин.

А1 - счетчик;

А2 - установка поверочная универсальная «УППУ-МЭ 3.1 К».

Рисунок А. 1 - Схемы подключения измерительных цепей

21
