Государственная система обеспечения единства измерений

Эквивалент сети ESH2-Z5

Методика поверки РТ-МП-3938-441-2016

Москва 2016 г.

Настоящая методика распространяется на эквивалент сети ESH2-Z5 зав.№ 100454, изготовленный фирмой «Rohde & Schwarz GmbH & Со. KG», Германия.

Интервал между поверками - 1 год.

• 1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки.

• 2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

  • 2.2 При работе со средствами измерений и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих эксплуатационных документах.

• 3. СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки должно применяться следующее средства измерений:

Таблица 2

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемого средства измерений с требуемой точностью.

• 3.3 Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды: 25 ± 10 °C;

• - относительная влажность воздуха: 45...80%;

• - напряжение питающей сети ~ 220 В;

• - атмосферное давление: 86... 106,7 кПа.

• 4.2. Перед проведением поверки необходимо изучить эксплуатационную документацию используемых при проведении поверки средств измерений.

• 4.3. Все средства измерений, участвующие в поверке, следует включать за 30 минут до начала поверки с целью установки на них рабочего режима.

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внешний осмотр

Провести визуальный контроль чистоты и целостности всех соединителей поверяемого эквивалента сети ESH2-Z5.

В случае обнаружения посторонних частиц провести чистку соединителей.

Проверить отсутствие механических повреждений, шумов внутри корпуса, обусловленных наличием незакрепленных деталей, следов коррозии металлических деталей и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки и пломб.

Результаты выполнения операции считать положительными, если:

• - отсутствуют механические повреждения на соединителях и корпусе поверяемого эквивалента сети;

• - отсутствуют шумы внутри корпуса, обусловленные наличием незакрепленных деталей;

• - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров;

• - лакокрасочные покрытия не повреждены;

• - маркировка, наносимая на поверяемый эквивалент сети ESH2-Z5, разборчива;

• - пломбы не нарушены.

• 5.2 Опробование

Для опробования прибора выполнить следующую процедуру:

• - подключить эквивалент сети к защитному заземлению;

• - не подключать штепсель питания INPUT 0 - 240 V АС/50 ... 60 Hz к сети 220 В;

• - подсоединить блок питания к гнезду «EXT. POWER SUPPLY» на задней панели эквивалента сети;

• - подсоединить блок питания к сети переменного напряжения 220 В;

• - наблюдать свечение светодиода зеленого цвета на лицевой панели прибора ON (Включено);

• - исправность всех переключателей проверяется нажатием, входе которого наблюдается свечение светодиода желтого цвета соответствующего нажатой кнопке.

Результаты проверки считаются удовлетворительными, если предусмотренная процедура опробования успешно выполняется.

• 5.3 Измерение коэффициента калибровки эквивалента сети (Кк) в диапазоне рабочих частот от 9 кГц до 30 МГц

Разместить эквивалент сети на рабочем столе, обеспечив при этом его надежное заземление, устойчивое положение, исключив возможность передавливания (перегибания) измерительных и питающих кабелей.

Подготовить приборы к проведению измерений в соответствии с «Руководством по эксплуатации».

Выполнить соединение приборов в соответствии с рисунком 1.

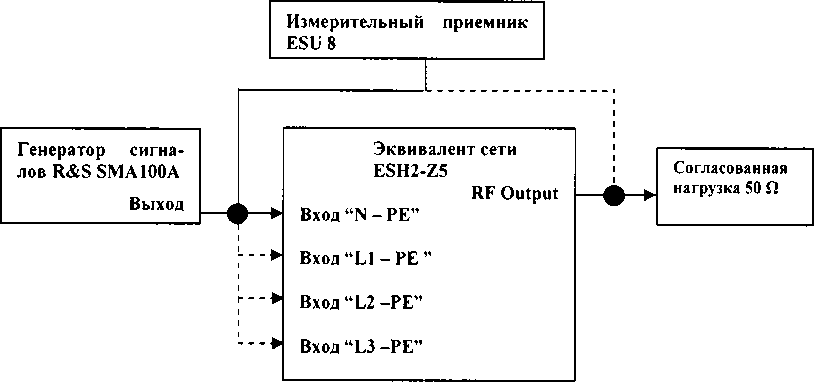

Рисунок 1 - Схема подключения эквивалента сети для выполенения проверки по п 5.3

Подключить приборы согласно рисунку 1. Установить на выходе генератора 0 dBm частотой 0,009 МГц. Измерить полученное значение Ani измерительным приемником и занести в соответствующую графу таблицы 3. Не изменяя показания выходного сигнала с генератора, переключить щуп измерительного приемника на RF Output и измерить An2-

Измеренное значение An2 занести в соответствующую графу в таблице 3.

Произвести измерения согласно пункту 5.3 для всех частот указанных в таблице 3.

Повторить операции данного пункта для входа LI, L2 и L3. Занести полученные значения в таблицу 3.

Таблица 3

Определить коэффициенты калибровки K_Kn_; Krli, Kru, K_KL3 по формуле 1.

K_Ki=A_c- А_п (1),’

где Aji_;j2 - значение напряжения из таблицы 3;

Результаты занести в таблицу 3

Результаты поверки считаются удовлетворительными коэффициент калибровки Krn, Krli, Kkl2, Ккьз не превышают значения 2.0 дБ в диапазоне частот от 9 кГц до 30 МГц.

• 5.4 Измерение модуля полного входного сопротивления

Подготовить приборы к проведению измерений в соответствии с «Руководством по эксплуатации».

Выполнить соединение

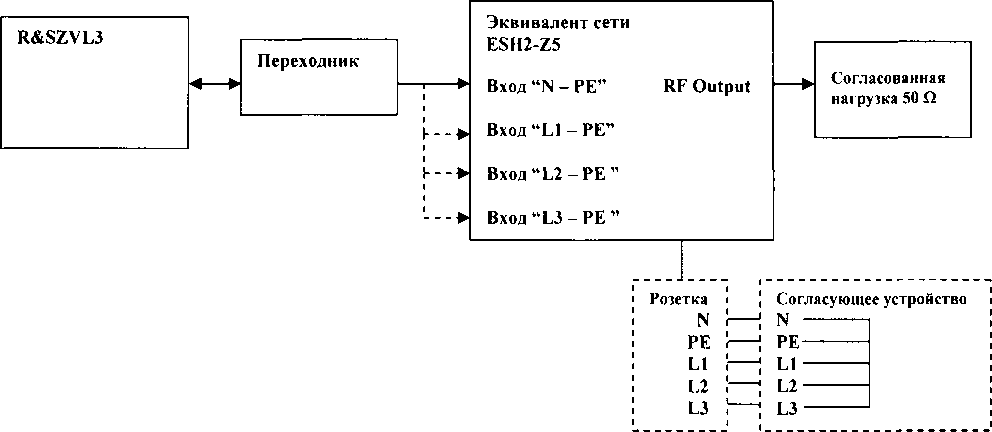

Рисунок 2 - Схема подключения эквивалента сети для измерения модуля полного входного сопротивления

Произвести измерение модуля полного входного сопротивления анализатором цепей векторным по двум входным трактам N и L1. Частоты, на которых производятся измере

ния установить согласно таблице 4.

Полученные результаты занести в графы таблицы 4. Таблица 4

Вычислить допускаемую относительную погрешность модуля полного входного сопротивления по формуле 2

Z -Z 5Z = —---^р— ■ 100% (2),

расч.

где Zj - измеренное значение модуля полного входного сопротивления для входных трактов N, LI, L2, L3; Z_pac4 - расчетное значение модуля полного входного сопротивления.

Результаты поверки считаются удовлетворительными, если допускаемая относительная погрешность модуля полного входного сопротивления не превышает значения ± 20 %.

• 5.5 Измерение аргумента полного входного сопротивления

Подготовить приборы к проведению измерений в соответствии с «Руководством по эксплуатации».

Выполнить соединение приборов в соответствии с рисунком 3.

Рисунок 3 - Схема подключения эквивалента сети для измерения аргумента полного

входного сопротивления

Произвести измерение аргумента полного входного сопротивления анализатором цепей векторным по двум входным трактам N, LI, L2 и L3. Частоты, на которых производятся измерения установить согласно таблице 5. Полученные результаты занести в графы таблицы 5.

Таблица 5

Вычислить допускаемую абсолютную погрешность аргумента полного входного сопротивления по формуле 3

Дф = ф| - фрасч (3),

где ф, - измеренное значение аргумента полного входного сопротивления для входного тракта N, LI. L2 и L3; ф_раСч - расчетное значение аргумента полного входного сопротивления.

Результаты поверки считаются удовлетворительными, если допускаемая абсолютная погрешность аргумента полного входного сопротивления не превышает ± 11.5 °.

6 Оформление результатов поверки

• 6.1 При положительных результатах поверки выдается свидетельство о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015. Знак поверки наносится на свидетельство о поверке.

• 6.2 При отрицательных результатах поверки оформляют извещение о непригодности установленного образца. Результаты предыдущей поверки аннулируются (аннулируется свидетельство о поверке).
