Методика поверки «ГСИ. Анализаторы паров этанола в выдыхаемом воздухе Alcotest 3820, Alcotest 5820» (МП 242-2188-2018)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Анализаторы паров этанола в выдыхаемом воздухе Alcotest 3820, Alcotest 5820

МЕТОДИКА ПОВЕРКИ

МП-242-2188-2018

Заместитель руководителя научно-исследовательского отдела государственных эталонов в области физико-химических измерений ФГУП «ВНИЦМ иу/Д.И. Менделеева»

и-У_____А.В. Колобова

Ведущий инженер

О.В. Фатина

ФГУП «ВНИИМ им .И. Менделеева»

Санкт-Петербург

2018

Настоящая методика поверки распространяется на анализаторы паров этанола в выдыхаемом воздухе Alcotest 3820, Alcotest 5820 (далее - анализаторы), предназначенные для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, и устанавливает методику их первичной поверки (до ввода в эксплуатацию и после ремонта) и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Е2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшую поверку прекращают.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 2.2 Допускается применение средств поверки, не приведенных в перечне (таблица 2), но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, ГС в баллонах под давлением и стандартные образцы состава водных растворов этанола - действующие паспорта, камера климатическая - действующее свидетельство об аттестации.

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией, обеспечивающей кратность воздухообмена не менее 4 в 1 час.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны (помимо этанола) должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 Если при проведении поверки применяют ГС в баллонах под давлением, должны быть соблюдены федеральные нормы и правила в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

• 3.4 К проведению поверки анализаторов допускают лиц, ознакомленных с ГОСТ 8.578-2014 и руководством по эксплуатации (далее - РЭ) анализаторов, имеющих квалификацию поверителя и прошедших инструктаж по технике безопасности в установленном порядке.

• 4.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, °C

  от +15 до +25; от 30 до 80;

  от 84 до 106; не более 0,010.

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа

• - массовая концентрация этанола в окружающем воздухе¹^ мг/л

Примечание - Если в РЭ генераторов газовых смесей паров этанола в воздухе, применяемых при поверке, условия эксплуатации установлены в более узком диапазоне, при поверке должны выполняться требования к условиям эксплуатации, приведенным в РЭ генераторов.

• 4.2 При проведении поверки с помощью генераторов газовых смесей паров этанола в воздухе (далее - генераторов) соблюдают следующие условия применения стандартных образцов состава водных растворов этанола:

• - бутыль с раствором вскрывают непосредственно перед использованием;

• - раствор используют для однократной заливки в генератор;

• - раствор подлежит замене при превышении максимального количества генерируемых проб газовой смеси (далее - ГС) без замены водного раствора этанола, указанного в РЭ генератора, или при превышении максимального времени нахождения раствора в генераторе, указанного в паспорте стандартного образца;

• - после использования раствор хранению и повторному использованию не подлежит.

• 4.3 При выполнении операций поверки по 6.2.4 и 6.3 настоящей методики не допускается поочередно подавать на поверяемый анализатор ГС от генераторов газовых смесей паров этанола в воздухе и ГС из баллонов под давлением (таблица 2).

Данное условие поверки считается выполненным при проведении поверки в помещении с приточновытяжной вентиляцией согласно 3.1 настоящей методики.

• 5.1 Подготавливают анализатор к работе в соответствии с требованиями РЭ.

Проверяют и при необходимости корректируют текущую дату и время, установленные в анализаторе, согласно РЭ.

• 5.2 Подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

• 5.3 Проверяют наличие паспортов и сроков годности ГС в баллонах под давлением и стандартных образцов состава водных растворов этанола. Проверяют наличие и целостность защитных этикеток на бутылях со стандартными образцами состава водных растворов этанола.

• 5.4 Баллоны с ГС выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый анализатор - не менее 2 ч. Перед проведением поверки не допускается подавать на поверяемый анализатор пробы выдыхаемого воздуха или другие газовые смеси в течение не менее 1 ч.

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

• - анализатор представлен на поверку с РЭ, паспортом и свидетельством о предыдущей поверке;

• - отсутствуют внешние повреждения, влияющие на работоспособность и безопасность;

• - органы управления, разъемы, штуцера исправны;

• - надписи и маркировка на корпусе анализатора четкие, соответствующие РЭ;

• - в анализаторе установлены точные дата и время.

Примечание - Если при предыдущей поверке анализатора вместо оформления свидетельства о поверке был нанесен знак поверки (поверительное клеймо) в паспорт, то вместо наличия свидетельства о поверке проверяют наличие знака поверки в паспорте анализатора.

Результаты внешнего осмотра считают положительными, если анализатор соответствует перечисленным требованиям.

• 6.2 Опробование

• 6.2.1.1 Проверку общего функционирования анализатора проводят путем включения согласно РЭ, при этом анализатор выполняет автоматическую диагностику работоспособности.

• 6.2.1.2 Результаты проверки общего функционирования анализатора считают положительными, если все тесты автоматической диагностики работоспособности анализатора завершены успешно согласно РЭ.

Подтверждение соответствия программного обеспечения проводят визуально путем идентификации номера встроенного программного обеспечения:

• - включают анализатор согласно РЭ и заходят в меню пользователя путем нажатия левой синей кнопки управления - для Al cotest 5820 или двойного нажатия кнопки «ОК» - для Alcotest 3820;

• - заходят в раздел «Версия ПО» и регистрируют установленную в анализаторе версию программного обеспечения.

Результаты проверки соответствия программного обеспечения считают положительными, если на дисплей анализатора выводится номер версии программного обеспечения, соответствующий указанному в описании типа и РЭ анализаторов.

• 6.2.3.1 Проверку проводят путем последовательной подачи на анализатор воздуха (азота) из баллона под давлением с разным расходом и контроля срабатывания автоматического режима отбора пробы ГС. Подачу воздуха (азота) на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов (для анализаторов Alcotest 3820 дополнительно используется специальная калибровочная насадка, которая поставляется ООО «СИМС-2» по отдельному заказу).

Примечание - При выполнении операции поверки по 6.2.3 измерения на анализаторе выполняют в измерительном режиме с автоматическим режимом отбора пробы ГС.

• 6.2.3.2 Проверку выполняют в следующей последовательности:

а) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают значение расхода 8 л/мин; отсоединяют ротаметр.

б) Включают анализатор согласно РЭ и при готовности анализатора к отбору пробы подают на него воздух (азот) из баллона под давлением, при этом анализатор не должен выполнить автоматический отбор пробы ГС.

в) Открывают баллон с воздухом (азотом) и с помощью вентиля точной регулировки, контролируя по ротаметру, устанавливают расход воздуха 12 л/мин; отсоединяют ротаметр;

г) Включают анализатор согласно РЭ и при готовности анализатора к отбору пробы подают на него воздух (азот) из баллона под давлением, при этом анализатор должен выполнить автоматический отбор пробы ГС.

• 6.2.3.3 Результаты проверки функционирования автоматического режима отбора пробы ГС считают положительными, если анализатор соответствует требованиям, указанным в 6.2.3.2 настоящей методики.

• 6.2.4.1 Перед выполнением корректировки показаний проводят три цикла измерений путем подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б) и регистрации показаний анализатора.

Измерения выполняют по 6.2.4.2 или 6.2.4.3 настоящей методики в зависимости от выбранного средства поверки.

• 6.2.4.2 Выполнение измерений с помощью генераторов газовых смесей паров этанола в воздухе:

а) Собирают газовую систему согласно рисунку 1. Генератор располагают так, чтобы на него не падали прямые солнечные лучи и вблизи отсутствовали источники охлаждения или нагрева. Длина трубки выхода газовой смеси генератора: не более 5 см. Перед заливкой раствора в генератор проверяют отсутствие влаги и конденсата на внутренних поверхностях генератора, соединительных трубок и мундштуков, при наличии влаги или конденсата необходимо просушить все элементы генератора, соединительные трубки и мундштуки. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов (для анализаторов Alcotest 3820 дополнительно используется специальная калибровочная насадка, которая поставляется ООО «СИМС-2» по отдельному заказу).

б) В соответствии с РЭ генератора приготавливают ГС, используя соответствующий водный раствор этанола согласно таблице Б.1 приложения Б.

в) Рассчитывают действительное значение массовой концентрации этанола в ГС на выходе генератора С;⁴, мг/л, по формуле

С" =0,38866 с^,                               (1)

где Ср - аттестованное значение массовой концентрации этанола в используемом стандартном образце состава водного раствора этанола, указанное в паспорте, мг/см³.

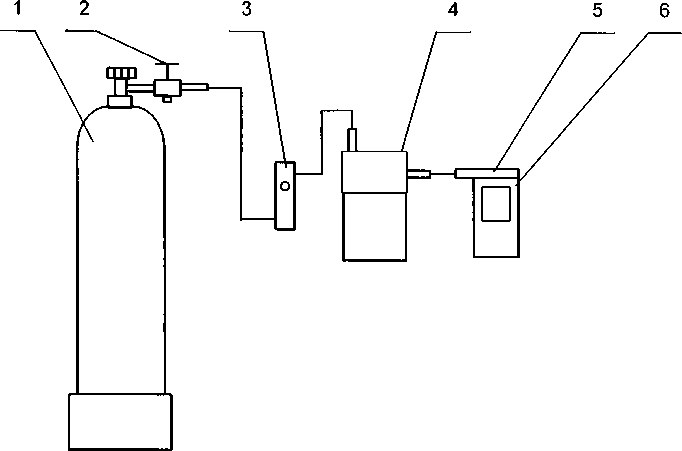

1 - баллон с воздухом (азотом); 2 - вентиль; 3 - ротаметр; 4 - генератор;

5 - мундштук из комплекта анализатора; 6 - анализатор

Рисунок 1 - Газовая система для подачи на анализатор ГС от генератора газовых смесей паров этанола в воздухе ALCOSIM.

г) Измерение проводят по схеме (для каждой i-ой ГС проводят по три цикла измерений):

• - включают анализатор согласно РЭ в измерительном режиме;

• - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС на выходе генератора 10 л/мин;

• - после появления на дисплее анализатора сообщения «ГОТОВ» подсоединяют анализатор к выходному штуцеру генератора и подают ГС с выхода генератора на анализатор;

• - после отбора пробы отсоединяют анализатор и закрывают вентиль на баллоне;

• - регистрируют показание анализатора Q, мг/л;

• - соблюдают интервал между циклами измерений: не менее 10 с.

д) При выполнении измерений с помощью генератора регистрируют количество генерируемых проб ГС без замены водного раствора этанола. При превышении максимального количества генерируемых проб ГС, указанного в РЭ генератора, выполняют замену стандартного образца состава водного раствора этанола.

• 6.2.4.3 Выполнение измерений с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов (для анализаторов Alcotest 3820 дополнительно используется специальная калибровочная насадка, которая поставляется ООО «СИМС-2» по отдельному заказу).

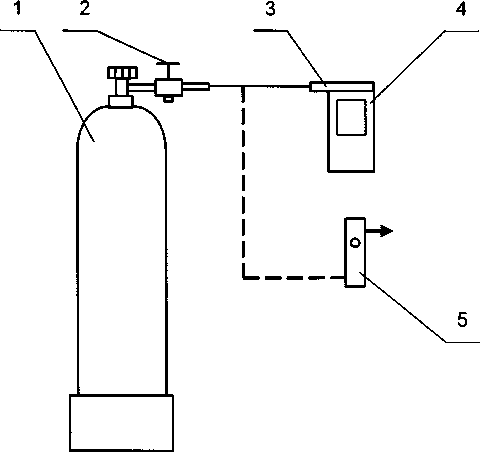

1 - баллон с ГС; 2 - вентиль; 3 - мундштук из комплекта анализатора;

4 - анализатор; 5 - ротаметр

Рисунок 2 - Газовая система для подачи на анализатор ГС из баллона под давлением

б) Измерение проводят по схеме (для каждой i-ой ГС проводят по три цикла измерений):

• - включают анализатор согласно РЭ в измерительном режиме;

• - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС 10 л/мин;

• - отсоединяют ротаметр;

• - после появления на дисплее анализатора сообщения «ГОТОВ» подсоединяют анализатор и подают ГС из баллона под давлением на анализатор;

• - после отбора пробы отсоединяют анализатор и закрывают вентиль на баллоне;

• - регистрируют показание анализатора П,, мг/л;

• - рассчитывают измеренное значение массовой концентрации этанола в i-ой ГС Q, мг/л, (для всех ГС, кроме ГС № 1) по формуле

с,=п,А-к^гс.                          (2)

где Р_о - значение атмосферного давления, равное 101,3 кПа;

Р - измеренное значение атмосферного давления, кПа.

К^гс - коэффициент пересчета показаний, К^гс = 1,03.

• 6.2.4.4 По результатам измерений, полученным при подаче ГС № 3 по каждому циклу измерений согласно 6.2.4.2 или 6.2.4.3 настоящей методики, проверяют выполнение условия

|С,-С?|<0,07,                                 (3)

где С, - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

С" - действительное значение массовой концентрации этанола в i-ой ГС (при поверке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Если условие (3) выполнено, анализатор допускают к выполнению корректировки показаний согласно 6.2.4.5-6.2.4.7 настоящей методики и дальнейшей поверки.

Если условие (3) не выполнено, анализатор не допускают к выполнению корректировки показаний согласно 6.2.4.5-6.2.4.7 настоящей методики, дальнейшую поверку прекращают. В извещении о непригодности анализатора указывают причину непригодности: «Анализатор не соответствует требованиям 6.2 «Опробование» МП-242-2188-2018 «Анализаторы паров этанола в выдыхаемом воздухе Alcotest 3820, Alcotest 5820. Методика поверки». Анализатор не допущен к выполнению корректировки показаний».

Операцию по корректировке показаний анализатора допускается не выполнять, если по результатам измерений, полученным при подаче ГС № 3 по каждому циклу измерений согласно

• 6.2.4.2 или 6.2.4.3 настоящей методики, выполнено условие

|С,-С^д| <0,03                                   (4)

• 6.2.4.5 Корректировку показаний анализатора проводят по 6.2.4.6 или 6.2.4.7 в зависимости от выбранного средства поверки путем подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б).

Примечание - При поверке анализаторов в рамках метрологической экспертизы, производимой по поручению органов суда, прокуратуры, арбитражного суда и федеральных органов исполнительной власти, операцию по корректировке показаний анализаторов выполнять запрещается.

• 6.2.4.6 Корректировка показаний анализатора с помощью генераторов газовых смесей паров этанола в воздухе:

а) Выполняют операции согласно 6.2.4.2 перечисление а) - в).

б) Включают анализатор согласно РЭ, заходят в меню пользователя, выбирают пункт «вход в систему» и переходят в сервисное меню; вводят PIN-код (см. таблицу 1). Затем заходят в раздел «Опции» и далее в подраздел «Регулировка» и «Рег. знач.», выбирают единицы измерения «мг/л», далее вводят значение массовой концентрации этанола в ГС на выходе генератора С", рассчитанное по формуле (1);

в) Измерение проводят по схеме:

• - в сервисном меню выбирают раздел «Регулировка», и дважды нажимают кнопку «ОК»;

• - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС на выходе генератора 7 л/мин;

• - после появления на дисплее анализатора сообщения «ГОТОВ Подать газ.» подсоединяют анализатор к выходному штуцеру генератора и подают ГС с выхода генератора на анализатор;

• - после появления на дисплее анализатора сообщения «АНАЛИЗ» отсоединяют анализатор и закрывают вентиль на баллоне.

• 6.2.4.7 Корректировка показаний анализатора с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов (для анализаторов Alcotest 3820 дополнительно используется специальная калибровочная насадка, которая поставляется ООО «СИМС-2» по отдельному заказу).

б) Включают анализатор согласно РЭ, заходят в меню пользователя, выбирают пункт «вход в систему» и переходят в сервисное меню; вводят PIN-код (см. таблицу 1). Затем заходят в раздел «Опции» и далее в подраздел «Регулировка» и «Рег. знач.», выбирают единицы измерения «мг/л», и вводят значение массовой концентрации этанола в ГС, рассчитанное по формуле

С^Р=С^Д — —,                     (5)

‘      ‘ Ро К_гс                                                ¹ ’

где С^д - аттестованное значение массовой концентрации этанола в используемой ГС в баллоне по давлением, указанное в паспорте, мг/л.

в) Измерение проводят по схеме:

• - в сервисном меню выбирают раздел «Регулировка», и дважды нажимают кнопку «ОК»;

• - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ (или РМ-1 ГУЗ), устанавливают расход ГС 7 л/мин;

• - после появления на дисплее анализатора сообщения «ГОТОВ Подать газ.» подсоединяют анализатор и подают ГС из баллона под давлением на анализатор;

• - после появления на дисплее анализатора сообщения «АНАЛИЗ» отсоединяют анализатор и закрывают вентиль на баллоне.

• 6.3 Определение метрологических характеристик

• 6.3.1.1 Определение погрешности проводят в пяти точках диапазона измерений (далее -точки поверки) путем поочередной подачи на вход анализаторов ГС и регистрации показаний анализаторов.

Основные метрологические характеристики анализаторов приведены в приложении А.

• 6.3.1.2 ГС подают на вход анализатора в последовательности №№ 1—2—3—4—5—1 (таблица Б.1 приложения Б).

• 6.3.1.3 В каждой точке поверки проводят по три цикла измерений путем подачи на вход анализатора i-ой ГС и регистрации показаний анализатора согласно 6.2.4.2 или 6.2.4.3 в зависимости от выбранного средства поверки.

Если при подаче на вход анализатора ГС № 1 в первом цикле измерений зарегистрированы нулевые показания, допускается для ГС № 1 второй и третий цикл измерений не выполнять.

Примечание - Если при выполнении 6.2.4 настоящей методики корректировка показаний анализатора не проводилась, то допускается ГС № 3 повторно не подавать. В этом случае при обработке результатов измерений согласно разделу 7 настоящей методики используют результаты измерений, полученные по каждому циклу измерений при подаче ГС № 3 по 6.2.4 настоящей методики.

• 6.3.2.1 Определение погрешности выполняют в два этапа:

• - на первом этапе определяют погрешность при температуре окружающего воздуха от +15 до +25 °C включ.;

• - на втором этапе определяют погрешность при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора.

• 6.3.2.2 Определение погрешности при температуре окружающего воздуха от +15 до +25 °C включ. проводят согласно 6.3.1 настоящей методики.

• 6.3.2.3 Определение погрешности при температуре окружающего воздуха, соответствующей нижнему и верхнему значению условий эксплуатации анализатора, проводят путем выдерживания анализатора в климатической камере и подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б).

Измерения выполняют в следующей последовательности:

а) помещают анализатор в климатическую камеру и устанавливают в камере температуру плюс 48 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

б) проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.2.4.2 или 6.2.4.3 (в зависимости от выбранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут;

в) помещают анализатор в климатическую камеру и устанавливают в камере температуру минус 3 °C; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

г) Проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.2.4.2 или 6.2.4.3 (в зависимости от выбранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдерживают в климатической камере не менее 5 минут.

Примечание - При выходе климатической камеры на режим скорость изменения температуры воздуха в рабочем объеме камеры должна быть не более 1 °/мин.

• 7.1 По результатам измерений, полученным по 6.3.1 и 6.3.2 настоящей методики в каждой точке поверки по каждому циклу измерений, рассчитывают значение абсолютной или относительной погрешности анализаторов, в зависимости от того, какая погрешность нормирована для данной точки поверки.

Значение абсолютной погрешности анализатора А , мг/л, при подаче Гой ГС рассчитывают по формуле

Д,=с,-с«.                             (6)

где Cj - измеренное значение массовой концентрации этанола при подаче Гой ГС, мг/л;

С а - действительное значение массовой концентрации этанола в Гой ГС (при поверке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Значение относительной погрешности анализатора б,, %, при подаче Гой ГС рассчитывают по формуле

С -С^д

б:= ^{1    1} -100                                        (7)

• ¹ С"                                                        ⁷

• 7.2 Результаты определения погрешности анализатора считают положительными, если полученные значения погрешности анализатора в каждой точке поверки по каждому циклу измерений не превышают пределов допускаемой погрешности, указанных в описании типа и РЭ анализаторов (см. приложение А).

• 8.1 При проведении поверки составляют протокол поверки анализатора по форме, приведенной в приложении В.

• 8.2 При положительных результатах поверки анализатор признают пригодным к применению и выписывают на него свидетельство о поверке установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». Форма оборотной стороны свидетельства о поверке анализаторов приведена в приложении Г.

Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).

• 8.3 При отрицательных результатах поверки анализатор признают непригодным к применению, свидетельство о поверке аннулируют, выдают извещение о непригодности установленной формы согласно Приказу Министерства промышленности и торговли РФ от 02 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» с указанием причин непригодности.

ПРИЛОЖЕНИЕ А

(обязательное)

Основные метрологические характеристики анализаторов

Таблица А.1 - Метрологические характеристики

Таблица А.2 - Метрологические характеристики

ПРИЛОЖЕНИЕ Б

(обязательное)

Таблица Б.1 - Метрологические характеристики газовых смесей, используемых при по

верке анализаторов

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма протокола поверки анализаторов

ПРОТОКОЛ ПОВЕРКИ

№____________от________________

• 1) Наименование анализатора, тип________________________________________________________

• 2) Регистрационный номер в Федеральном информационном фонде

по обеспечению единства измерений__________________________________________________

• 3) Заводской номер___________________________________________________________________

• 4) Заказчик______________________________________________________________________________

• 5) Наименование изготовителя__________________________________________________________

• 6) Дата выпуска_______________________________________________________________________

• 7) Наименование нормативного документа по поверке_____________________________________

• 8) Средства поверки^

• - генератор газовых смесей паров этанола в воздухе

(указывают тип, заводской номер генератора, номер и дату действия свидетельства о поверке)

• - стандартные образцы состава водных растворов этанола

(указывают регистрационный номер^{1 2}* и номера используемых экземпляров стандартных образцов)

• - камера климатическая

(указывают тип, заводской номер, номер и дату действия свидетельства об аттестации)

• 9) Вид поверки: первичная/периодическая (нужное подчеркнуть)

• 10) Условия поверки:

• - температура окружающего воздуха_________________________________________________

• - относительная влажность окружающего воздуха_____________________________________

• - атмосферное давление_____________________________________________________________

• 11) Результаты, полученные при проведении поверки

Внешний осмотр_______________________________________________________________

Опробование______________________________________________

Проверка общего функционирования_______________________________

Подтверждение соответствия программного обеспечения__________________________________

Проверка функционирования автоматического режима отбора пробы_______________________

Определение метрологических характеристик

Заключение: на основании результатов первичной (периодической) поверки СИ признано соответствующим (не соответствующим) установленным в описании типа метрологическим требованиям (нужное подчеркнуть)

свидетельство о поверке     №_____________________от____________

извещение о непригодности №____________________от___________

Причины непригодности______________________________________________________

ПРИЛОЖЕНИЕ Г (обязательное)

• 1 Результаты внешнего осмотра__________________________________________________

• 2 Результаты опробования_______________________________________________________

• 3 Результаты определения метрологических характеристик

  • 3.1 Результаты определения погрешности

    Поверитель

    (Подпись)

    (Инициалы, фамилия)

    Диапазон измерений, мг/л	Пределы допускаемой погрешности при температуре от +15 до +25 °C включ.		Максимальное значение погрешности, полученное при поверке
    	абсолютной	относительной	абсолютной	относительной
    от 0 до 0,20 включ.	±0,02 мг/л	-		-
    св. 0,20 до 2,00	-	±10%	-
    Примечание - Пределы допускаемой погрешности анализатора в условиях эксплуатации в зависимости от температуры окружающего воздуха приведены в паспорте и руководстве по эксплуатации анализатора.

3.2 Результаты определения погрешности при температуре, соответствующей нижнему и

верхнему значению условий эксплуатации^

Данный пункт приводят в свидетельстве о поверке, если при определении метрологических характеристик анализатора выполняется операция по 6.3.2 настоящей методики.

¹

Указывают средства поверки, применяемые при поверке анализатора.

²

Указывают регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений.
