Методика поверки «Преобразователи угловых перемещений ЛИР-ДА 190К» (МП 437-173-2020)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ «Тест-С.-Петербург»

_____________________Р.В. Павлов

«______» ________________ 2020 г.

г. Санкт-Петербург 2020 г.

Настоящая методика поверки распространяется на преобразователи угловых перемещений ЛИР-ДА190К (далее - преобразователи), изготавливаемые ОАО «СКБ ИС», г. Санкт-Петербург, и устанавливает методы и средства их первичной и периодической поверок.

Преобразователи предназначены для измерений плоского угла.

Интервал между поверками- 1 год.

При проведении первичной (в том числе после ремонта) и периодической поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции первичной и периодической поверок

Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

Поверка преобразователей прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а преобразователи признают не прошедшими поверку.

• 2. СРЕДСТВА ПОВЕРКИ

Рекомендуемые средства поверки указаны в таблице 2. Таблица 2 - Средства поверки

Продолжение таблицы 2.

Средства поверки должны быть поверены в установленном порядке.

Приведенные средства поверки могут быть заменены на аналогичные, обеспечивающие определение метрологических характеристик преобразователей с требуемой точностью.

Лица, допускаемые к проведению поверки, должны изучить устройство и принцип работы поверяемого средства измерения и измерительной аппаратуры по эксплуатационной документации и пройти обучение на право проведения поверки по требуемому виду измерений.

• 4.1. При подготовке и проведении поверки должно быть обеспечено соблюдение требований безопасности работы и эксплуатации для оборудования и персонала, проводящего поверку, в соответствии с приведенными требованиями безопасности в нормативнотехнической и эксплуатационной документации на преобразователи и на средства поверки.

• 4.2. Поверку производить только после ознакомления и изучения РЭ на средства поверки и на преобразователи.

• 4.3. При проведении поверки должны соблюдаться требования безопасности при проведении электрических испытаний и измерений согласно ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности».

• 4.4. Освещенность рабочего места поверителя должна соответствовать требованиям Санитарных правил и норм СанПиН 2.2.1/2.1.1.1278-03.

• 5.1. Поверка должна проводиться при следующих условиях:

• - температура окружающего воздуха, °С                        от +15 до +25;

• -  относительная влажность воздуха при температуре +25 °С, % не более 80;

• -  атмосферное давление, кПа                                   от 84 до 106,7.

Перед проведением испытаний преобразователи и средства измерений должны быть выдержаны в помещении, где будет проводиться поверка не менее 2 часов.

• 7. ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 Внешний осмотр.

При внешнем осмотре преобразователей проверить:

• -  отсутствие на наружных поверхностях коррозии;

• - отсутствие механических повреждений и других дефектов, влияющих на эксплуатационные характеристики преобразователя.

• 7.1.2 Проверка комплектности.

В комплект преобразователей должны входить:

• -  преобразователь угловых перемещений;

• - крепежные элементы (только для исполнения А3 и А4).

К каждому преобразователю должны быть приложены руководство по эксплуатации и методика поверки.

• 7.1.3 Проверка маркировки.

На преобразователях должны быть нанесены:

• -  знак утверждения типа;

• -  товарный знак и наименование предприятия-изготовителя;

• -  наименование модели преобразователя, конструктивное исполнение, число разрядов кода;

• -  заводской номер, две первые цифры которого соответствуют двум последним цифрам года выпуска.

К выходу поверяемого преобразователя подключить устройство цифровой индикации (УЦИ) любого типа, с интерфейсом SSI, способное считывать и отображать измеренные значения угла, выдаваемые преобразователем в виде цифрового кода. Например, УЦИ моделей ЛИР-510М, ЛИР-515, ЛИР-525, ЛИР-535, выпускаемых ОАО «СКБ ИС» (г. Санкт-Петербург). Единицы отображаемого значения угла - градусы, минуты, секунды. Дискретность 0,1".

Провернуть ротор преобразователя на полный оборот. Вращение должно быть плавным, без скачков и заеданий, а на дисплее устройства цифровой индикации должны высветиться показания.

Присоединительный диаметр вала преобразователей определить с помощью скобы рычажной СР-25, установленной на размер 10 мм с помощью меры длины концевой плоскопараллельной. Измерения произвести в двух взаимно перпендикулярных направлениях.

Присоединительный диаметр должен соответствовать 10h6 (10-0,009 мм).

Определение диапазона и абсолютной погрешности измерений выполнить путем измерения углов, задаваемых гранями многогранной призмы, при использовании автоколлиматора в качестве индикатора нулевого положения граней призмы.

Закрепить преобразователь на плите поверочной валом вверх. Установить на валу преобразователя юстировочный столик для крепления призмы (см. приложение 1, рис. 1). Установить призму на столик. Установить автоколлиматор на плите поверочной так, чтобы его оптическая ось пересекала ось вращения и середину призмы.

К выходу поверяемого преобразователя подключить УЦИ по п. 7.2. Поворотом ротора преобразователя установить нулевые показания на УЦИ. Повернуть призму на столике до наведения автоколлиматора на начальную грань призмы. Закрепить призму на столике.

Отъюстировать столик с призмой путем регулирования наклона так, чтобы ширина диапазона значений вертикального угла на трех базовых гранях призмы не превышала 40". Отрегулировать наклон автоколлиматора так, чтобы предельные отклонения автоколлимационной марки на трех базовых гранях призмы были симметричны относительно горизонтального штриха центрального перекрестия автоколлиматора.

С помощью преобразователя произвести измерения углов между первой (начальной) и всеми последовательными гранями призмы в пределах полного оборота.

Измерения повторить три раза при прямом и обратном ходе.

Вычислить среднее арифметическое акр,⁰...'...", для каждой грани призмы по формуле (1):

33

У ^а р +Еа-обр

2=1/=1

где a_t - измеренное значение угла призмы при прямом ходе, °...'...";

a_jo6p - измеренное значение угла призмы при обратном ходе, °...'...".

Абсолютную погрешность измерений Л,...", для каждой грани призмы определить по формуле (2):

^Л= Яср - ^агд             ⁽²⁾

где а,. - действительное значение угла призмы,..

Абсолютная погрешность измерений должна быть в пределах ±10", а диапазон измерений должен быть от 0 до 360°.

Результаты поверки заносятся в протокол (рекомендуемая форма протокола поверки -Приложение 2).

При положительных результатах поверки оформляют свидетельство о поверке в установленной форме и наносят знак поверки на свидетельство о поверке в виде наклейки и (или) оттиска поверительного клейма.

При отрицательных результатах поверки преобразователь признается непригодным к применению и на него выдается извещение о непригодности в соответствии с приказом Минпромторга России от 02.07.2015 №1815 с указанием причин непригодности.

Инженер по метрологии 2 категории

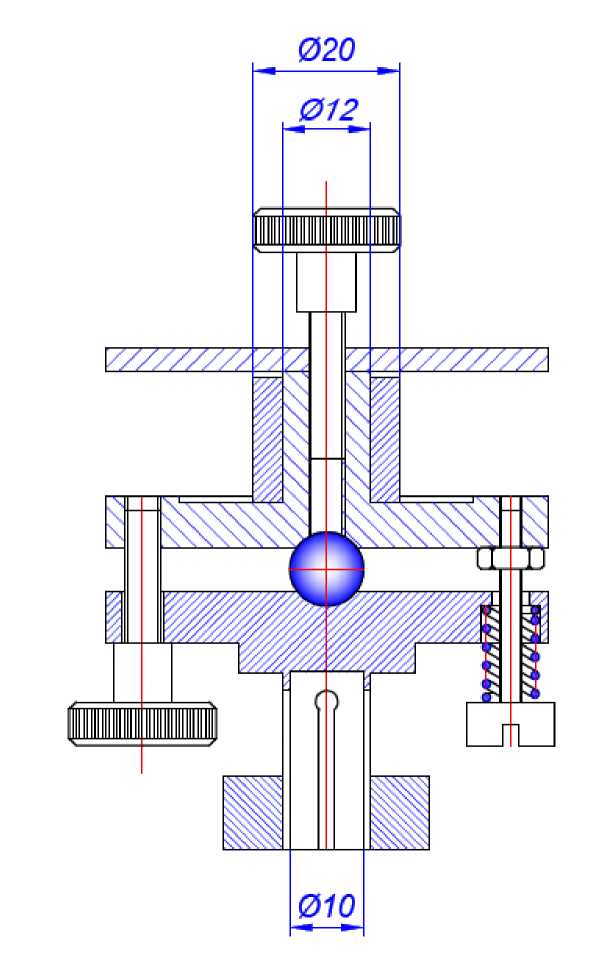

Рисунок 1 - Пример исполнения юстировочного столика для крепления призмы.

ПРОТОКОЛ № ___________ от «____» ____________

первичной/периодической поверки преобразователя ЛИР-ДА190К заводской номер: ______ принадлежит:______________________________________________

Условия поверки

Средства поверки

Результаты поверки

1. Внешний осмотр, проверка комплектности и маркировки_________________________

2. Опробование_______________________________________________________________

3.   Определение присоединительного диаметра вала преобразователя

4.   Определение диапазона и абсолютной погрешности измерений

Заключение:___________________________________________________________________

Выдано свидетельство о поверке

№ ________________ от __________________

или извещение о непригодности № ________ от _________

Причина непригодности:

Поверитель:

7
