УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Тахографы цифровые «Drive Smart»

Методика поверки

842-19-16 МП р.п. Менделеево 2020 г.

  • 1 Общие сведения

    • 1.1 Настоящая методика поверки распространяется на тахографы цифровые «Drive Smart» (далее - тахографы), изготавливаемые ООО «НОВЫЕ РЕШЕНИЯ ДРАЙВА», г. Москва, и устанавливает порядок и объем их первичной и периодической поверок.

    • 1.2 Интервал между поверками - 7 лет.

  • 2 Операции поверки

    • 2.1 При поверке тахографов выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени в диапазоне от 60 до 86400 с

8.3

да

да

4 Определение абсолютной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP<3

8.4

да

да

5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

8.5

да

да

6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP<3

8.6

да

да

7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

8.7

да

да

8 Определение относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути

8.8

да

да

9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

8.9

да

да

10 Определение абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS

8.10

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций, приведенных в таблице 1, поверка прекращается и тахографы бракуются.

  • 2.3 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

  • 3 Средства поверки

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

Номер пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3, 8.5, 8.8

Генератор сигналов произвольной формы 33522В: пределы допускаемой относительной погрешности установки частоты выходного сигнала при температуре окружающей среды от 18 до 27 °C ±1 • 10’6

8.5, 8.8

Частотомер универсальный CNT-91R: пределы допускаемой относительной погрешности измерения частоты при времени измерения 200 мс ±2 10’7

8.10

Источник первичный точного времени УКУС-ПИ 02ДМ: пределы допускаемой погрешности синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

Вспомогательные средства

8.10

Средство визуализации: разрешающая способность индикации оцифровки метки времени не менее 0,1 с

Средство видеофиксации

  • 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемых тахографов с требуемой точностью.

  • 3.3 Применяемые для поверки средства измерений и блоки СКЗИ должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

  • 3.4 При проведении первичной поверки допускается применять программное обеспечение (ПО) «TachoMetrology» (сертификат соответствия ТП 113-18), предназначенное для реализации функций мониторинга, чтения и изменения параметров, формирования отчетов, упрощения процедур поверки и тестирования цифровых тахографов моделей «Drive 5» и «Drive Smart».

  • 4 Требования к квалификации поверителей

    • 4.1 К проведению поверки тахографов допускается инженерно-технический персонал со средним или высшим техническим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

  • 5 Требования безопасности

    • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

    • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

  • 6 Условия поверки

Поверка проводится в рабочих условиях эксплуатации поверяемых тахографов и используемых средств поверки.

  • 7 Подготовка к поверке

    • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в документации изготовителя на поверяемый тахограф по подготовке его к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

  • 8 Проведение поверки

    • 8.1 Внешний осмотр

      • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации;

  • - наличие информации о поверке СКЗИ.

  • 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1. В противном случае тахограф бракуется.

  • 8.2 Опробование

    • 8.2.1 Собрать схему в соответствии с рисунком 1. Обеспечить радиовидимость сигналов ГЛОНАСС/GPS в верхней полусфере.

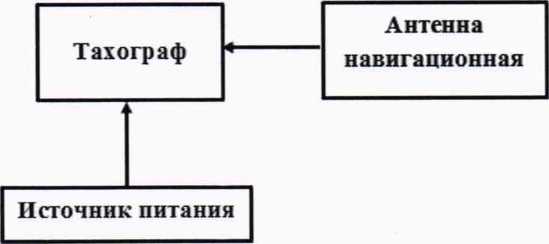

Рисунок 1 - Схема проведения измерений при опробовании

  • 8.2.2 Включить тахограф, визуально убедиться в отсутствии ошибок по результатам прохождения внутренних тестов и в индикации текущего времени и даты на дисплее тахографа.

  • 8.2.3  Проверить номер версии (идентификационный номер) программного обеспечения (ПО) в соответствии с п. 10.1.2.5 AL.C081.00.000 РЭ.

  • 8.2.4 Результаты поверки считать положительными, если выполняются требования п. 8.2.2 и идентификационные данные ПО соответствуют таблице 3.

Таблица 3

Идентификационное данные (признаки)

Значение

Номер версии (идентификационный номер ПО)

v. 1.03.4890 и выше

  • 8.3 Определение абсолютной погрешности (при доверительной вероятности 0,95) измерения интервала времени в диапазоне от 60 до 86400 с

    • 8.3.1 Собрать схему в соответствии с рисунком 2.

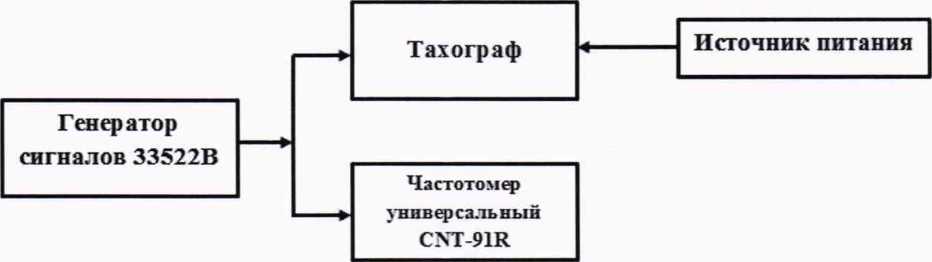

Рисунок 2 - Схема проведения измерений при определении абсолютной погрешности измерений интервала времени и абсолютной инструментальной погрешности измерений пройденного пути

  • 8.3.2 В соответствии с РЭ настроить генератор сигналов 33522В на выдачу последовательности прямоугольных импульсов с параметрами:

  • - частота следования импульсов: 100 Гц;

  • - амплитуда импульсов: от 5 В;

  • - среднее квадратическое значение амплитуды: 2,5 В;

  • - длительность импульса: 200 мкс;

  • - время нарастания (спада) фронта импульса (от 10 до 90 %): 40 мкс;

  • - продолжительность воспроизведения последовательности импульсов: 60 с.

  • 8.3.3 Включить генератор 33522В, фиксировать последовательность импульсов (входное воздействие) тахографом и частотомером CNT-91R, настроенным на режим счета импульсов. После окончания воспроизведения последовательности импульсов обнулить показания частотомера CNT-91R. Рассчитать действительное значение интервала времени (Тпдейств) ПО формуле (1):

ТП .  _ М

1 действ- —,                      (1)

где М - количество импульсов, измеренное частотомером универсальным CNT-91R.

  • 8.3.4 Выполнить действия п. 8.3.3 не менее трех раз.

  • 8.3.5 Определить систематическую составляющую погрешности измерения интервала времени по формулам (2), (3):

АТ’(f) -ТП(j) — Т^действ,                           (2)

dTn=~^TnG),                     (3)

где ТпДейств - действительное значение интервала времени, с;

Тп (j) - измеренное значение интервала времени из файла тахографа (выгрузка файла в соответствии с п. 11.2 AL.C081.00.000 РЭ) (количество секунд записи скорости движения), с;

N - количество измерений.

  • 8.3.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности измерения интервала времени по формуле (4):

N

^(^Tn(/)-dTn)2 J=1 N-l

(4)

  • 8.3.7 Определить абсолютную погрешность (при доверительной вероятности 0.95) измерений интервала времени по формуле (5):

    + 2-оп<

    (5)

  • 8.3.8 Результаты поверки считать положительными, если значения абсолютной погрешности (при доверительной вероятности 0,95) измерений интервала времени не более 4 с.

  • 8.4 Определение абсолютной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.4.1 Результаты поверки считать положительными (абсолютная погрешность измерений скорости блоком СКЗИ находится в пределах ±2 км/ч), если в формуляре (или паспорте) блока СКЗИ в наличии отметка о поверке или имеется свидетельство о поверке блока СКЗИ с неистёкшими сроками действия.

  • 8.5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения

    • 8.5.1 Собрать схему в соответствии с рисунком 3.

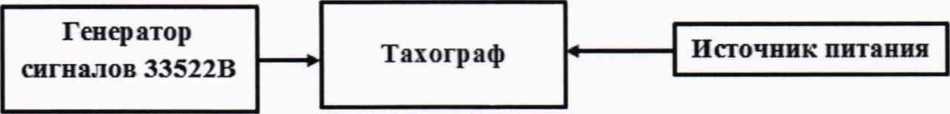

      Рисунок 3 - Схема проведения измерений при определении абсолютной инструментальной погрешности измерений скорости по датчику движения

  • 8.5.2 В соответствии с РЭ на генераторе сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой f, вычисляемой по формуле (6):

К-У

(6)

3600’

где К - текущее установленное значение характеристического коэффициента, имп/км;

V= 180 км/ч.

  • 8.5.3 Провести измерения в течение 20 с.

  • 8.5.4 Используя измерительную информацию о скорости из файла тахографа (выгрузка файла в соответствии с п. 11.2 AL.C081.00.000 РЭ) определить систематическую составляющую инструментальной погрешности измерений скорости по импульсному сигналу датчику движения по формулам (7), (8):

^^=И(7;-кдейсотв,

(7)

= (8) у=/

где Удейств - действительное значение скорости, км/ч;

V 0) - измеренное значение скорости, км/ч;

N - количество измерений.

  • 8.5.5 Определить СКО случайной составляющей инструментальной погрешности измерений скорости по импульсному сигналу датчика движения по формуле (9):

N

Y(^V(j)-dV)2
J=1

(9)

N-l
  • 8.5.6 Определить абсолютную инструментальную погрешность (при доверительной вероятности 0,95) измерений скорости по импульсному сигналу датчика движения по формуле (Ю):

= \dV\ + 2 • (Ту.

(Ю)

  • 8.5.7 Выполнить действия п.п. 8.5.2 - 8.5.6 для значений скорости V = 90 км/ч и V = 20 км/ч.

  • 8.5.8 Результаты поверки считать положительными, если значения абсолютной инструментальной погрешности (при доверительной вероятности 0,95) измерений скорости в диапазоне от 20 до 180 км/ч по импульсному сигналу датчика движения не более 2 км/ч.

  • 8.6 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.6.1 Результаты поверки считать положительными (абсолютная инструментальная погрешность определения координат местоположения блоком СКЗИ не более 3 м), если в формуляре (или паспорте) блока СКЗИ в наличии отметка о поверке или имеется свидетельство о поверке блока СКЗИ с неистёкшими сроками действия.

  • 8.7 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГНСС при геометрическом факторе ухудшения точности PDOP < 3

    • 8.7.1 Результаты поверки считать положительными (абсолютная погрешность определения координат местоположения блоком СКЗИ не более 15 м), если в формуляре (или паспорте) блока СКЗИ в наличии отметка о поверке или имеется свидетельство о поверке блока СКЗИ с неистёкшими сроками действия.

  • 8.8 Определение относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути

    • 8.8.1 Собрать схему в соответствии с рисунком 2.

    • 8.8.2 В соответствии с руководством по эксплуатации на генераторе сигналов 33522В настроить выдачу последовательности прямоугольных импульсов (параметры приведены в п. 8.3.2) частотой, имитирующей скорость 180 км/ч, эквивалентную по продолжительности пройденному пути 1 км (контролировать по дисплею тахографа). Выгрузить измеренное значение пройденного пути в соответствии с п. 11.5 инструкции по установке и калибровке.

    • 8.8.3 Выполнить действия п. 8.8.2 не менее трех раз.

    • 8.8.4 Вычислить относительную инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути в следующей последовательности:

    • 8.8.5 Определить систематическую составляющую инструментальной погрешности измерений пройденного пути по импульсному сигналу датчику движения по формулам (11), (12):

AL(j) — L(j) — Ьдейств^.)} >                              (11) 1 N dL=-^-lLAL(i^                               (12)

7=/

- действительное значение пройденного пути в j-ом измерении, м;

М - количество импульсов, измеренное частотомером универсальным CNT-91R в j-ом измерении;

L (j) - измеренное значение пройденного пути в j-ом измерении, м;

К - текущее установленное значение характеристического коэффициента, имп/км;

N - количество измерений.

  • 8.8.6 Определить СКО случайной составляющей инструментальной погрешности измерений пройденного пути по формуле (13):

N

^(\L(j)-dL)2 J=1

(В)

N-l
  • 8.8.7 Определить инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути по формуле (14):

ПI = \dL\ + 2 •    .

(14)

  • 8.8.8 Определить относительную инструментальную погрешность (при доверительной вероятности 0,95) измерений пройденного пути по формуле (15):

    Яотн L

    ^действ (7)

    3

    х100%

    (15)

  • 8.8.9 Результаты поверки считать положительными, если значения относительной инструментальной погрешности (при доверительной вероятности 0,95) измерений пройденного пути не более 1 %.

  • 8.9 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS

    • 8.9.1 Результаты поверки считать положительными (абсолютная погрешность синхронизации внутренней шкалы времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS не более 2 с), если в формуляре (или паспорте) блока СКЗИ в наличии отметка о поверке или имеется свидетельство о поверке блока СКЗИ с не истёкшими сроками действия.

  • 8.10 Определение абсолютной погрешности (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS

    • 8.10.1 Собрать схему в соответствии с рисунком 5. Средство визуализации должно иметь разрешающую способность индикации оцифровки метки времени не менее 0,1 с.

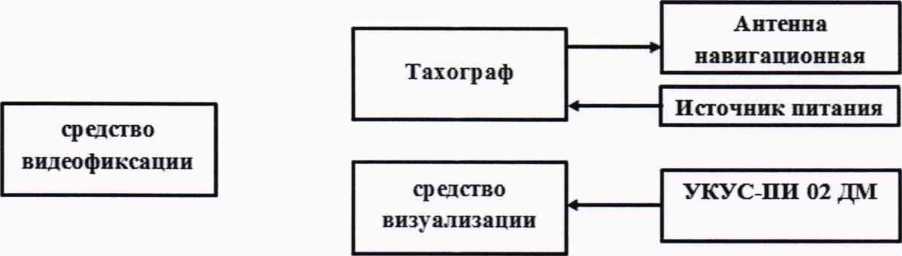

      Рисунок 5 - Схема проведения измерений при определении абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ

  • 8.10.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на тахограф и УКУС-ПИ 02ДМ подготовить их к работе. Настроить УКУС-ПИ 02ДМ на выдачу шкалы времени, синхронизированной с национальной шкалой координированного времени UTC(SU).

  • 8.10.3 В течение не менее грех минут снимать на средство видеофиксации средство визуализации и табло тахографа с индикацией шкалы времени внутреннего опорного генератора тахографа. Для обработки использовать моменты смены целого числа минут на дисплее тахографа.

  • 8.10.4 Определить систематическую составляющую погрешности синхронизации по формулам (16), (17):

^та)=та)-тдейств,                        (16) 1 N

=                                                  (17)

J=1

где Тдейств - действительное значение шкалы времени, с;

Т (j) - измеренное значение шкалы времени, с;

N - количество измерений.

  • 8.10.5 Определить СКО случайной составляющей погрешности синхронизации по формуле (18):

~N ^T0)-dT)2

  • 8.10.6 Определить абсолютную погрешность (при доверительной вероятности 0,95) синхронизации шкалы времени по формуле (17):

+ 2 • (7 у

(19)

  • 8.10.7 Абсолютная погрешность (при доверительной вероятности 0,95) синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS не более 2 с (результаты поверки считать положительными), если значение абсолютной погрешности синхронизации шкалы времени внутреннего опорного генератора тахографа с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS не более 4 с.

  • 9 Оформление результатов поверки

    • 9.1 При положительных результатах поверки на тахограф выдается свидетельство установленной формы и (или) делается запись в паспорте, заверяемая подписью поверителя и знаком поверки.

    • 9.2 В случае отрицательных результатов поверки поверяемый тахограф к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель генерального директора-начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»

О.В. Денисенко

А.А. Фролов
