Методика поверки «Насосы-пробоотборники ручные НП-15Р» (009-23-19 МП)

УТВЕРЖДАЮ

Заместитель директора по

метрологии

"ВНИИМС” Иванникова

Насосы-пробоотборники ручные НП-15Р

Методика поверки

009-23-19 МП

Москва, 2020

Настоящая методика распространяется на насосы-пробоотборники ручные НП-15Р (далее - насосы), изготавливаемые Индивидуальным предпринимателем Калмыковым Александром Вячеславовичем, 140055, Россия, Московская область, г. Котельники, ул. Строителей, д.2, кв. 180 и устанавливает методику их первичных и периодических поверок.

1 ОПЕРАЦИИ ПОВЕРКИ

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

  Наименование операции	Номер пункта МП
  1. Проверка внешнего вида, комплектности, маркировки, упаковки	6.1
  2. Проверка герметичности	6.2
  3. Проверка работоспособности	6.2
  4. Проверка объема отбираемой пробы	6.3

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки применяют следующие средства поверки:

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью

• 3. Требования безопасности

  • 3.1. При работе с насосом в комплекте с другими приборами и устройствами необходимо соблюдать меры безопасности, указанные в эксплуатационных документах на них.

• 4. Условия поверки

  • 4.1. При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C.................................20±5;

• - атмосферное давление, кПа....................................от 90,6 до 104;

• - относительная влажность воздуха, %...................................65±15.

• 5. Подготовка к поверке

  • 5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - должно быть проверено наличие и сроки годности свидетельств о поверке на все используемые средства поверки;

• - собрана схема измерения объема согласно Приложению А.

• 6. Проведение поверки

• 6.1 Внешний осмометр

• 6.1.1 При внешнем осмотре должно быть установлено:

• - соответствие комплектности количеству предметов при поставке;

• - соответствие маркировки и упаковки рабочим чертежам и технической документации.

• 6.1.2 Результаты поверки считаются положительными, если комплектность насоса соответствует комплекту поставки, на насосе присутствуют четкие обозначения и маркировки и отсутствуют повреждения и дефекты, препятствующие применению насоса.

• 6.2 Опробование

• 6.2.1 Проверка герметичности насоса проводится с помощью мановакууметра и секундомера. Для этого следует подсоединить насос к мановакууметру, оттянуть шток насоса в крайнее положение (метка в виде двух точек ••на штоке) и зафиксировать показания мановакууметра. Через 2 минуты вновь зафиксировать показания мановакууметра. Результаты проверки считаются положительными, если натекание не превышает 10 кПа.

• 6.2.2 Для оперативной проверки насоса на герметичность необходимо вставить невскрытую индикаторную трубку в насос. Совместить индикатор на штоке с меткой «I» на задней крышке насоса и потянуть за шток. Если шток возвращается в исходное положение, значит насос исправен и готов к работе.

• 6.2.3. Проверка работоспособности штока

• 6.2.3.1 Совместить индикатор на штоке насоса с меткой «I» на задней крышке насоса и сделать 2-3 холостых хода поршня для продувки клапана. Шток при этом должен свободно перемещаться от одного крайнего положения поршня до другого.

• 6.2.3.2 Совместить индикатор на штоке насоса с меткой «II» на задней крышке насоса и потянуть за шток. По мере перемещения штока он должен фиксироваться в двух положениях - 50 см³ (метка в виде одной точки • на штоке) или 100 см³ (метка в виде двух точек •• на штоке).

• 6.2.3.3 Результаты проверки считаются положительными, если шток передвигается в цилиндре без особых усилий и фиксируется на позициях 50 см³ (метка в виде одной точки • на штоке) и 100 см³ (метка в виде двух точек ••на штоке).

• 6.3 Определение объема отбираемой пробы и относительной погрешности измерения

• 6.3.1 Подсоединить насос согласно схеме (Приложение А) силиконовой трубкой 7 к крану 6 через капилляр 8. Выход «в атмосферу» закрыть.

• 6.3.2 Вытянуть шток насоса и зафиксировать его в положении 100 см³ (метка в виде двух точек ••на штоке).

• 6.3.3 По завершении вытекания воды из U-образной трубки уравнительного сосуда закрыть выход крана 6 «к насосу» и открыть выход «в атмосферу».

• 6.3.4. Поместить под сливной кран 5 мерный цилиндр 9 и открыть кран 5. Слить воду из уравнительного сосуда 2 в мерный цилиндр и измерить её объем. Воду из цилиндра 9 возвращать в резервуар 1.

• 6.3.5 Повторить операции 6.3.2 - 6.3.4 три раза.

• 6.3.6 Результат каждого измерения привести к нормальным условиям по формуле:

И.х 293,15х Р

^,п (273,15+г)х 760

где Vi - текущее значение измеренного объема воды, см3;

Р - текущее атмосферное давление, мм.рт.ст.;

t - текущая температура воздуха, ОС.

• 6.3.7 Рассчитать среднее арифметическое значение отбираемой пробы Vcp из 3-х результатов измерений.



• 6.3.8 Рассчитать относительную погрешность 5, % по формуле:

<)=-^—^^х 100  (3),

где Vn - действительное значение объема, указанное на штоке, см3.

• 6.3.9. Выполнить операции 6.3.2 — 6.3.8 для объема просасываемого воздуха 50 см3.

• 6.3.10. Результаты проверки считают положительными, если объемы отбираемой пробы составляют 50 и 100 см³, а предел допускаемой относительной погрешности измерения не превышает ±5%.

• 7. Оформление результатов поверки

  • 7.1. При проведении поверки насоса ведется протокол. Форма протокола приведена в Приложении Б.

  • 7.2. Положительные результаты поверки насоса следует оформлять свидетельством о поверке и (или) нанесением клейма поверителя в раздел «Сведения о приемке» руководства по эксплуатации 421315.001 РЭ. Свидетельство оформляется в соответствии с общими требованиями приказа Минпромторга РФ № 1815 от 02.07.2015, предъявляемыми к данному документу. На оборотную сторону свидетельства о поверке заноситься запись о соответствии СИ техническим и метрологическим характеристикам, приведенным в Описании типа поверяемых СИ.

  • 7.3. При отрицательных результатах поверки насос признается непригодным и выпуск насоса в обращение запрещается.



    В. Кулябина



    О.Н. Мелкова

Начальник отдела 009 ФГУП «ВНИИМС»

Ведущий инженер лаборатории 009 ФГУП «ВНИИМС»

Приложение А к Методике поверки

(обязательное)

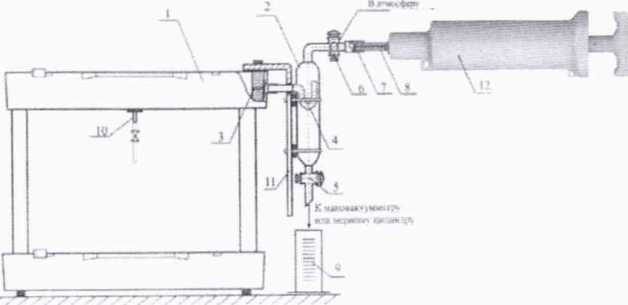

Рисунок А. 1 Схема измерения объема

• 1. Резервуар для воды;

• 2. Сосуд уравнительный на кронштейне;

• 3. Колодка для подсоединения уравнительного сосуда;

• 4. U-образная трубка;

• 5. Сливной кран;

• 6. Трехходовой газовый кран;

• 7. Резиновая трубка;

• 8. Капилляр;

• 9. Мерный цилиндр;

• 10. Сливной штуцер с резиновой трубкой с зажимом;

• 11. Кронштейн;

• 12. Насос-пробоотборник ручной НП-15Р.



Приложение Б к Методике поверки

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ

Насос-пробоотборник ручной НП-15Р__

(заводской номер)

Место проведения поверки__________________________________________

Условия поверки:

• - температура окружающего воздуха__________________________________°C;

• - атмосферное давление______________________________________________кПа;

• - относительная влажность воздуха____________________________________%.

Результаты поверки

• 1. Результаты проверки внешнего вида, комплектности, маркировки и упаковки

• 2. Проверка герметичности насоса________________________________________

• 3. Проверка объема отбираемой пробы, относительной погрешности измерения

Заключение:

ОТК______________________ МП

(подпись)

Поверитель________________________
